Автоматический переключатель между основной и резервной линиями. Переключатели и рубильники
megapredmet.ru Перекидной рубильник на два направления ЯРП: как это работает
Сегодня речь пойдет о перекидных рубильниках и переключателях — уникальных по своим свойствам приборах, позволяющих производить сразу несколько коммутаций одним движением. Принцип работы этого электрического узла стоит начать с рассмотрения принципа работы его младшего брата — обычного переключателя. Что такое переключательВ отличие от обычного выключателя, висящего у вас на стене, переключатель позволяет не просто включить или выключить какой-либо потребитель (ту же лампочку), а сделать переключение с одной нагрузки на другую или с одного источника сигнала (тока) на другой. Взгляните на схему:
Электрическая схема двухпозиционного переключателя Перед вами классический переключатель на два положения, имеющий три контакта. Благодаря специальной конструкции средний контакт такого переключателя может передвигаться от одного бокового контакта к другому, никогда не замыкая их между собой — «или-или». Такие приборы получили название двухпозиционных. Как можно использовать эти устройства на практике?
На рисунке выше в зависимости от положения переключателя (точнее, его среднего контакта) будет светиться либо лампа 1, либо лампа 2, а схема ниже подключает лампу Л1 к любому из источников, но не замыкает эти источники между собой.
От переключателя до рубильникаПо сути, перекидной рубильник — тот же двухпозиционный переключатель, но, как правило, большой мощности и с ручным плавным приводом ножей:  Рубильник перекидной на два направления На фото отлично виден принцип работы этого устройства. Здесь средним контактом служит средняя планка, имеющая V-образные ножи, а боковыми — клеммы, расположенные сверху и снизу. Из конструкции рубильника видно, что средний контакт может соединяться либо с верхними, либо с нижними клеммами, но никогда и с теми, и с другими одновременно. Это главное свойство подобных устройств, позволяющее им выполнять достаточно специфичные задачи. Второе отличие — ручной перевод ножей безо всяких ускорителей и пружин, но об этом позже. Пока же стоит выяснить, почему у рубильника, изображенного на фото выше, три ножа. Все очень просто — это сразу три переключателя, имеющих общую ручку. Если, к примеру, вам нужно переключить сразу несколько линий, то при помощи такой конструкции это можно сделать одним движением руки. Такие рубильники или переключатели называются многосекционными или многополюсными. В данном конкретном случае рубильник трехполюсный. А точнее — перекидной двухпозиционный трехполюсный. Преимущества и недостаткиТакой прибор, как и все остальные, имеет свои преимущества и недостатки. К преимуществам можно отнести:
Недостатки:
* Частично этот вопрос решается использованием специального ящика, в который и помещается опасное для жизни оборудование, включая и сам рубильник. ЯРП 100А ИЭК, к примеру, «прячет» обычный (не перекидной) рубильник 100а и набор предохранителей, а ЯРПП 250А — не только перекидной рубильник 250а, но и предохранители на тот же рабочий ток.
Такой рубильник имеет выносную ручку, а значит, его можно поместить в шкаф или закрытый ящик Пару слов по поводу маркировки электрических щитов (ящиков с рубильником). К сожалению, далеко не все производители придерживаются единого стандарта, поэтому купленный вами, к примеру, ЯРП 400а / 380в может оказаться ящиком с обычным трехполюсным рубильником/выключателем на 400 А, но зато с набором предохранителей, или наоборот — перекидной без предохранителей. Поэтому, приобретая подобное оборудование, не поленитесь заглянуть внутрь. И снова от рубильника к переключателюИтак, вы выяснили главный недостаток ручных рубильников — переключать их надо умеючи, на «и… раз!». Именно поэтому рубильники рекомендуется переключать после отключения нагрузки, чтобы не было бросков тока. Нет тока — нет дуги. Но что делать, когда переключение нужно произвести под нагрузкой? Для этого служат переключатели, в том числе и перекидные. В своей конструкции они имеют специальные ускоряющие устройства, которые при переводе рукоятки сначала запасают энергию руки, а потом щелчком переводят ножи устройства в другое положение. Вы постоянно сталкиваетесь с такими приборами, даже не обращая на эту особенность внимания. Обычно это выключатели, коммутирующие высокие напряжения и ток. Нажмите, к примеру, на кнопку питания телевизора. Мягкое нажатие, потом щелчок — устройство сделало переключение с максимальной скоростью независимо от скорости нажатия на кнопку. Точно так же работают и переключатели. Особый интерес представляют так называемые трехпозиционные конструкции, имеющие промежуточное положение среднего контакта, когда он не соединен ни с правым, ни с левым:
В этом положении ни одна лампа не горит, поскольку переключатель находится в позиции «отключен». Как и рубильники, переключатели могут быть многополюсные и в состоянии коммутировать достаточно большие токи.
Трехпозиционные трехполюсные перекидные переключатели на номинальный ток в 25а (слева) и 200а. Как видно из фото, они имеют закрытую конструкцию. К недостаткам таких устройств можно отнести относительно высокую стоимость и сложность конструкции, но это окупается высокой надежностью и простотой работы с ними. Сферы примененияОсновное назначение рубильников и переключателей этого типа — переключение нагрузки между несколькими (обычно двумя) источниками. Такие устройства, к примеру, широко используются для коммутации резервных источников питания:
Здесь при помощи двухполюсного двухпозиционного перекидного переключателя производится переход от питания нагрузки с основного источника на резервный. Если предполагается переключение между источниками без нагрузки (потребители временно отключены или оба напряжения в момент переключения отсутствуют), то можно использовать обычный рубильник. Если же вы собираетесь производить коммутацию под нагрузкой, то лучше использовать переключатели, скорость переключения которых, как говорилось выше, не зависит от оператора — это исключит выжигание контактов дугой при неумелом (медленном) переключении.

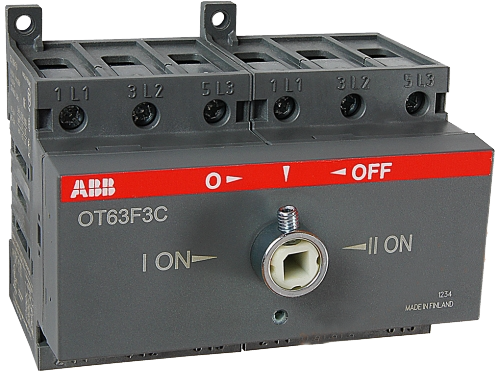

Пример использования трехпозиционного коммутатора ОТ25F3С для переключения нагрузки между однофазными источниками Здесь стоит отметить, что во многих случаях использование трехпозиционного прибора вместо двухпозиционного — не прихоть, а необходимость. Предположим, вы используете коммутатор для подключения резервного генератора к домовой сети. В этом случае вам нужно не просто перекинуть рубильник, а произвести следующие действия:
При помощи трехпозиционного перекидного переключателя сделать это легко и просто, а двухпозиционным перекидным — невозможно. Также вы можете использовать такой рубильник как размыкатель, если понадобится временно обесточить домовую сеть для ремонта или техобслуживания. Как сделать своими рукамиЕсли в вашем распоряжении не окажется перекидного рубильника или переключателя, его можно собрать своими силами из подходящих по мощности обычных автоматов (их в продаже, слава Богу, достаточно). Прежде всего, определитесь с количеством переключающихся цепей и выберите автоматы с нужным количеством полюсов. Для двухфазной цепи, к примеру, понадобится два двухполюсных автомата (или четыре однополюсных). Устанавливаете на щите один автомат обычным образом, а второй рядом, предварительно перевернув «вверх ногами». Осталось произвести необходимую коммутацию проводом подходящего сечения и, самое главное, вставить фиксирующую стальную планку в толкатели, которая обеспечит одновременное переключение сразу всех автоматов. Отверстия для этой планки обычно предусмотрены конструкцией любого автомата.
Автоматические выключатели, включенные в режиме двухпозиционного перекидного рубильника Теперь достаточно одного щелчка, чтобы потребитель был переключен с одного источника питания на другой. Обратите внимание, что переключатель получился двухпозиционный. Трехпозиционной конструкции таким образом, увы, не сделать. instrument.guru Рубильники и переключатели | РежимщикРубильники и переключатели применяют для создания видимого разрыва электрической цепи, а также для ручного управления асинхронными электродвигателями мощностью до 10 кВт. У переключателей, в отличие от рубильников, в одном положении соединяются подвижные контакты с первым комплектом неподвижных контактов, а в другом положении — со вторым комплектом неподвижных контактов. Так производится, например, реверсирование электродвигателя, перевод с основного на резервное питание. В большинстве случаев в настоящее время применяют, как наиболее безопасные, рубильники и переключатели с боковой рукояткой и рычажным приводом (табл. 6.1).
Наряду с рубильниками и переключателями, для управления электрическими цепями применяют пакетные выключатели и пакетные переключатели, ими также можно вручную управлять асинхронными электродвигателями до 10 кВт (табл. 6.2). Они имеют небольшие размеры, благодаря наличию дугогасительных шайб, двойного разрыва дуги в каждом полюсе и большой скорости размыкания и замыкания контактов. Но «пакетники» не имеют видимого разрыва цепи. Таблица 6.2. Техническая характеристика 3-х полюсных пакетных выключателей и переключателейПри напряжении 220 В номинальный ток увеличивается на 40%. Среди выключателей выделяют нажимные выключатели, предназначенные для местного управления маломощными электродвигателями: ПНВ и ПНВС с номинальным током 12,5 А — для управления электродвигателями мощностью до 4,5 кВт на 380 В; ПНВ-Т и ПНВС-Т с номинальным током 5 А — для управления электродвигателями мощностью до 0,6 кВт. Часто нажимные выключатели используют в бытовых электроприборах.
elektro-rezhim.ru Рубильники и переключателиРубильники – это простейшие аппараты, осуществляющие видимый на глаз разрыв электрической цепи. Переключатели представляют собой по существу двусторонние рубильники. Рубильники и переключатели изготавливают на номинальные токи от десятков до тысяч ампер. Предельный ток, который может отключать рубильник, обычно меньше номинального. Для повышения предельного отключаемого тока рубильники снабжаются дугогасительными камерами. При включении рубильника его подвижные контакты (ножи) плотно входят в пружинящие неподвижные контакты. Основными частями рубильников и переключателей являются контактные ножи 5 (рис.37) и стойки: контактные 4 и шарнирные 6. У аппаратов с боковой рукояткой (рис.38) ножи связаны валиком 8, приводимым в движение симметрично расположенными стальными тягами 4, второй конец которых шарнирно соединен с валом, установленным с задней стороны панели на двух подшипниковых стойках. Этот вал вращается рукояткой 3. Такая конструкция позволяет устанавливать аппараты с боковой рукояткой в шкафах прислонного типа, имеющих передние дверцы или крышки. Боковая рукоятка съемная, но ее можно снимать только в отключенном состоянии рубильника или переключателя. У рубильников и переключателей с центральным приводом ножи связаны валиком, который приводится в движение тягой с гайкой 4 (рис.39), непосредственно соединенной с рычажным приводом 2. Аппараты этого типа устанавливают так, чтобы привод находился с лицевой стороны стенки 3 шкафа, имеющего с задней стороны доступ для обслуживания аппарата.
-23-
-24- Трансформаторы Трансформатором называется электромагнитный аппарат, преобразующий переменный ток одного напряжения в переменный ток другого напряжения.
Однофазный трансформатор (рис.5.1) состоит из стального сердечника и надетых на сердечник двух катушек (обмоток) из изолированного медного или алюминиевого провода. Одна обмотка (первичная) подключается к источнику переменного тока, например к генератору электростанции Г напряжением U1. Ко второй обмотке (вторичной подключают нагрузку Н, т.е потребители электроэнергии, которые работают при напряжении U2, отличающемся от U1. Напряжение U1, поддерживаемое на зажимах (выводах) первичной обмотки трансформатора источником переменного тока, создает в этой обмотке переменный электрический ток, который возбуждает в сердечнике аппарата переменный магнитный поток Ф. Вследствие непрерывных периодических изменений магнитного потока, пронизывающего как первичную, так и вторичную обмотки трансформатора, в каждом витке этих обмоток согласно закону электромагнитной индукции возникает (индуктируется) переменная электродвижущая сила е (э. д. с.), пропорциональная скорости изменения охватываемого витком магнитного потока Ф. Если число витков первичной и вторичной обмоток трансформатора равно соответственно W1 и W2, а эффективное значение переменной э. д. с. одного витка равно Е, то эффективное значение суммарной э. д. с., наводимой переменным магнитным потоком в каждой из обмоток, равно: в первичной Е1 = w1E; во вторичной Е2 = w2E. Силовые трансформаторы рассчитываются таким образом, что при нормальных режимах работы э. д. с., индуктируемые магнитным потоком в обмотках трансформатора, мало отличаются от соответствующих напряжений на зажимах этих обмоток, т.е U1 = E1 = w1E; U2 = E2 = w2E. Из уравнений следует, что если при помощи трансформатора необходимо повысить напряжение в (к) раз, то вторичная обмотка трансформатора должна иметь примерно в (к) раз больше витков, чем первичная. Если же необходимо понизить напряжение в (к) раз, то вторичная обмотка должна иметь примерно в (к) раз меньше витков, чем первичная. В том случае, когда вторичная обмотка рассчитана на более высокое напряжение, чем первичная, трансформатор называют повышающим; если же напряжение вторичной обмотки ниже, чем первичной, трансформатор называют понижающим. Обычно трансформатор характеризуется коэффициентом трансформации к, представляющим собой отношение напряжения высоковольтной обмотки к напряжению низковольтной. Так, если U1 > U2, то k = U1/U2 = E1/E2 = w1/w2. Таким образом, коэффициент трансформации может быть выражен как отношение чисел витков обмоток трансформаторов. -25- Правильно рассчитанный и выполненный трансформатор представляет собой весьма совершенный в энергетическом отношении аппарат с коэффициентом полезного действия 95-97%, а у очень мощных трансформаторов – свыше 98%. Поэтому при нормальной нагрузке трансформатора мощность Р1, получаемая его первичной обмоткой от источника электроэнергии, приблизительно равна мощности Р2, отдаваемой вторичной обмоткой потребителям. Мощность соответствующей обмотки может быть охарактеризована произведением протекающего по ней тока на напряжение. Поэтому U1I1 = P1 = P2 = U2I2, или U1I1 = U2I2. Преобразовав последнее уравнение и учитывая, что U1/U2 = w1/w2 = k, получим U1/U2 = I2/I1 = k = w1/w2. Итак, при нормальной работе трансформатора напряжение на зажимах его обмоток приблизительно пропорционально числу витков этих обмоток, а отношение токов приблизительно обратно пропорционально числу витков обмоток. Иначе говоря, чем выше напряжение, на которое рассчитана обмотка данного трансформатора, тем меньше ток, протекающей по этой обмотке. Поэтому сечение провода первичной обмотки выбираются соответственно меньшим. Таким образом, обмотка высшего напряжения трансформатора должна состоять из большого числа витков сравнительно тонкого провода, а обмотка низшего напряжения – из соответственно меньшего числа витков более толстого провода. На паспортной табличке трансформатора обычно указывается его марка, характеризующая назначение и конструкцию, а также напряжение обмоток и мощность трансформатора. В настоящее время широкое применение находит трехфазный ток благодаря ряду известных преимуществ трехфазной системы. Для преобразования напряжения трехфазного тока можно воспользоваться тремя одинаковыми однофазными трансформаторами, соединив должным образом выводы их обмоток. Однако расход материалов, габариты, масса и стоимость трех однофазных трансформаторов будут значительно больше, чем у одного соответственно заменяющего их трехфазного трансформатора. Трехфазный трансформатор (рис.5.2,а) состоит из стального сердечника, на каждом из трех стержней которого размещены три пары обмоток. Принцип действия трехфазного трансформатора по существу тот же, что и у однофазного.
Фазные обмотки одного и того же напряжения в трехфазном трансформаторе (рис.5.2,б) соединяют между собой в «звезду», «звезду» с выведенной нулевой точкой и в «треугольник». Соотношение между значениями первичных и вторичных линейных напряжений в трехфазных трансформаторах зависит не только от соотношения чисел витков соответствующих обмоток, но и от схем их соединения. -26- Например, если каждая фаза первичной обмотки трансформатора рассчитана на 220 В, а вторичной – на 127 В и коэффициент трансформации здесь равен 1,73, то, соединив первичную обмотку по схеме «звезда», можно подключить ее линейные зажимы на напряжение 380 В. Если же при этом вторичная обмотка соединена по схеме «треугольник», то на линейных зажимах, подключаемых к нагрузке, будет напряжение 127 В. Таким образом, напряжение снижено не в 1,73 раза, а в 3 раза.

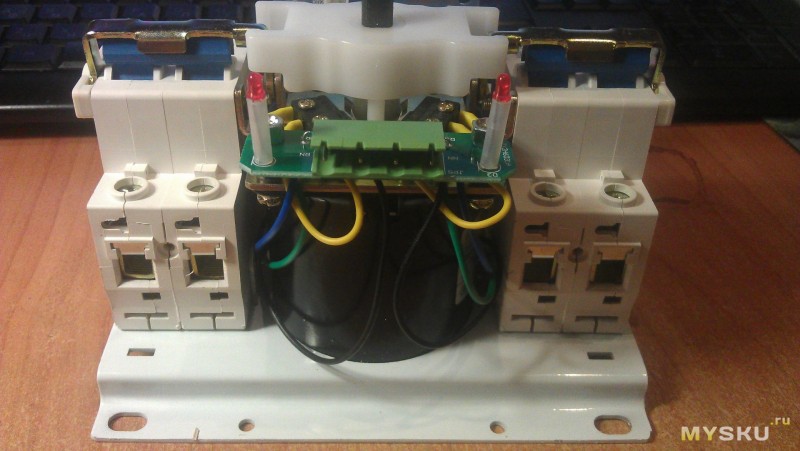

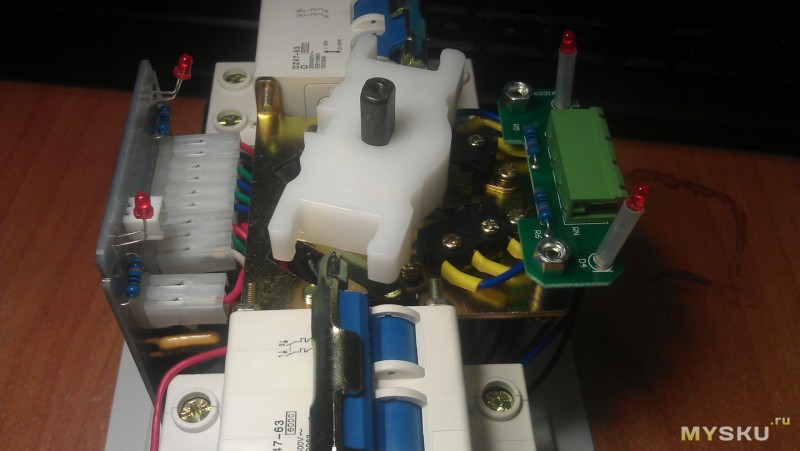

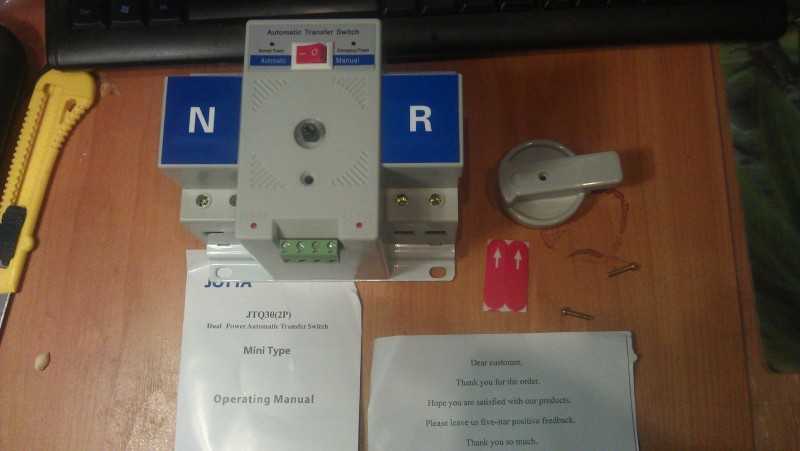

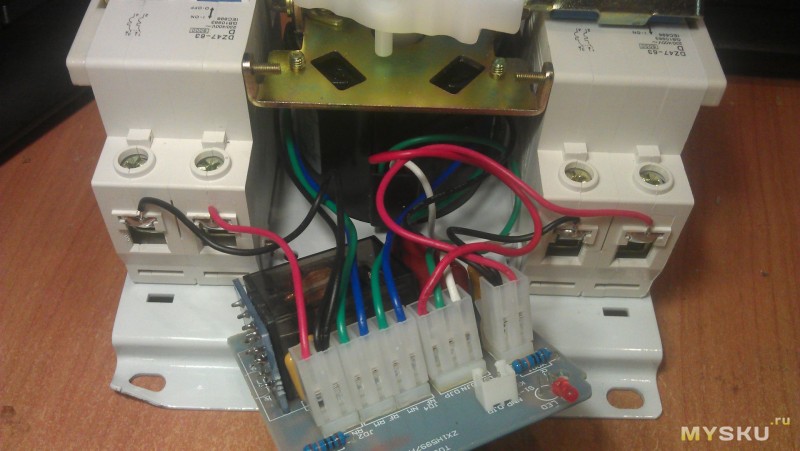

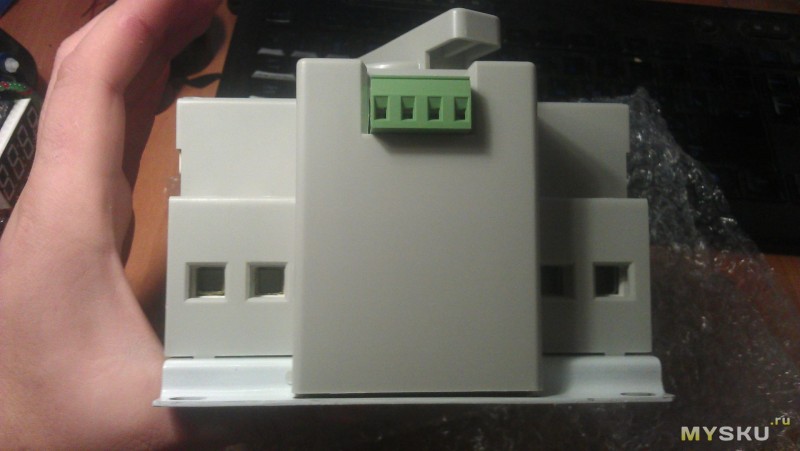

Похожие статьи:poznayka.org Автоматический переключатель между основной и резервной линиямиЭто устройство нужно для автоматического переключения нагрузки между основной (приоритетной) и резервной питающими линиями. Если совсем уж на пальцах — то для того, чтобы при отключении электричества в загородном доме можно было запустить генератор и продолжить сидеть в интернете до устранения аварии в электросети :-)Результат: можно брать Под катом несколько фотографий суммарным объемом примерно 4-5 мегабайт Хотел написать очередной увлекательнейший обзор про пауэрбанк, или про зарядку B6, или про пистон от сяоми, но это в будущем. Пока почитайте скучный обзор про штуку с моторчиком — Карлсона автоматический переключатель Вещь хоть и нужная, но достаточно редко применимая в обычной жизни, поэтому буду стараться придерживаться основного принципа: «краткость — с. т.» Итак.

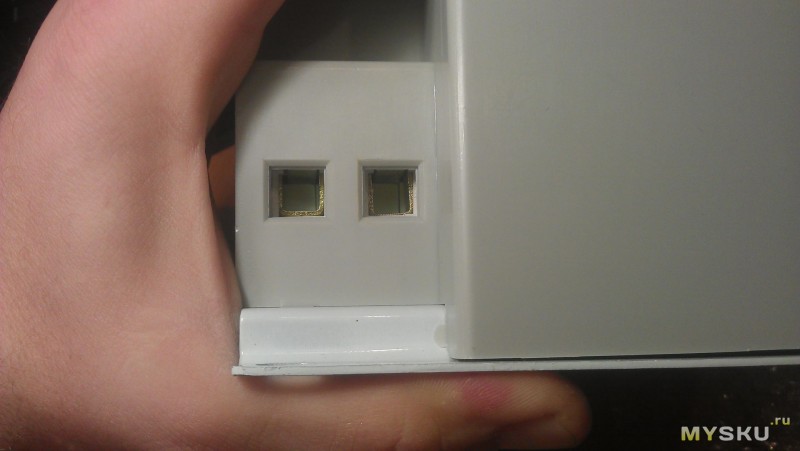

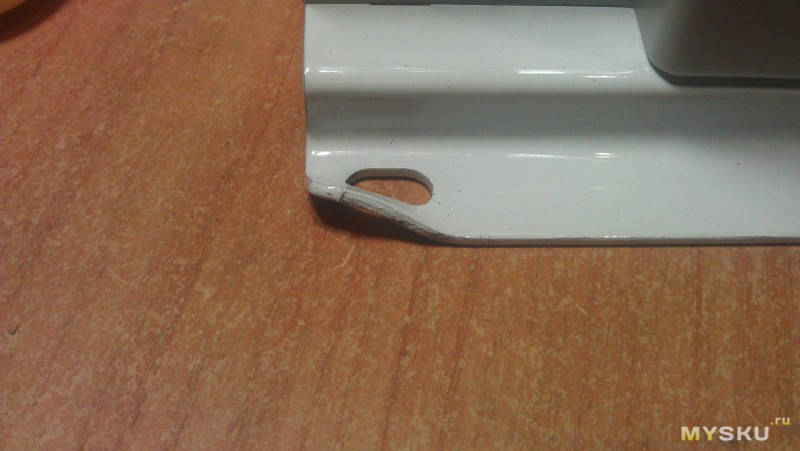

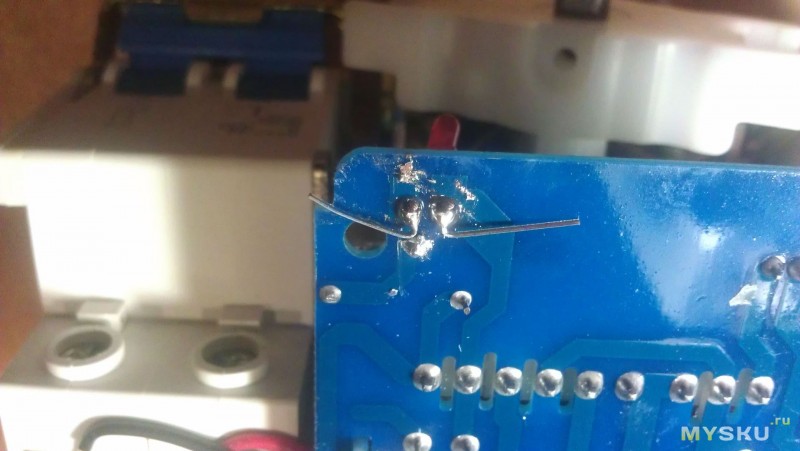

На случай отключения электричества в загородном доме есть бензиновый генератор. В щитке стоит специальный рубильник, который подключает дом либо к электричеству со столбов, либо к электричеству от генератора. Раньше пользовался реверсивным рубильником от известной фирмы ABB, но это штука тугая в переключении и достаточно дорогая (на текущий момент рубильник на ток 63А стоит $100-120). Чуть меньше года назад дом на 2/3 сгорел, поэтому сейчас отстроились заново, и опять приходится решать вопрос переключения между основной линией и генератором. Решил сэкономить и купить за копейки подобное устройство у китайцев upd. Отдельно поясню — дом сгорел из-за прогоревшей трубы в бане, а не из-за электрики. А слова насчет копеек следует интерпретировать так, что 120$ за простейший ручной переключатель, в котором нет даже захудалого резистора, так это, на мой взгляд, перебор. Цена ему $15 в базарный день, на что и был расчёт В процессе поиска наткнулся на автоматический переключатель за $16.56, и после недельных раздумий было решено попробовать сыграть в китайскую рулетку, т. к. обзоров на данную штуку или какой-то другой информации не нашлось, да я особо и не искал Бесплатной доставки не было, самая дешевая платная была через SPSR, обошлась в $17.25. Жаба, конечно, протестовала, но суммарные $33.81 все равно меньше маячащих на горизонте $100, поэтому проявил силу воли и нажал кнопку «Buy from this seller» В итоге неделя ожидания перед отправкой, потом ещё 12 дней путешествий по континенту, и в итоге заветная коробочка лежит в постамате в 3 минутах езды от дома. Для тех, кто ещё не сталкивался, постамат (почтамат) — такая штука из множества ячеек для быстрого получения почтового отправления. Вводишь секретный код из СМС в терминал, открывается ячейка с твоим товаром, забираешь и радуешься Упаковано стандартно: немного пупырчатой плёнки, картонная коробка, внутри в полиэтиленовом пакете сам переключатель То, что за доставку берут деньги, совершенно не означает, что к ней будут относиться хоть сколько-нибудь бережнее. Мою, судя по всему, уронили. Металл толщиной около 1 мм загнулся, хорошо хоть не пластиком вниз уронили, он бы наверняка раскололся Первое, что бросается в глаза — достаточно большой вес и габариты. Высота 12 см., ширина 15 см., глубина 13 см. Вес около полутора килограмм. Таким образом, в ширину этот модуль будет занимать место аж в 7.5 DIN. Впрочем, это не сильно больше, чем у ABB В комплекте два болта для крепления ручки и две наклейки на оную. Зачем? Видимо, не жалко. Плюс стандартная «попрошайка» о «five-star positie feedback» (в итоге поставил 4 звезды, но об этом ниже) Второе — корпус с большими зазорами. Сам пластик обычный, не пахнет, достаточно толстый. Но вот крепится к металлическому основанию на слабенькие клипсы, из-за чего зазоры между крышкой и основанием достигают 1 мм. Стоит лишь сжать две половинки, и зазоры исчезают Вид снизу Ну да ладно, зазоры — это не страшно. В конце концов оно будет стоять в щитке, куда заглядывать особенно незачем. Снимем «одежду» в ожидании технопорно Ну-у-у, не порно, конечно, но техно. Простейшее устройство — два пакетника, два концевика и реверсивный моторчик. Спорная конструкция, на мой взгляд, но вспоминая про 16.5$, понимаю, что это придирка На лицевой стороне прибора 4 светодиода. Светодиод светится, если на соответствующих контактах рядом есть напряжение. Таким образом можно контролировать состояние основной и резервной линий. Также эти светодиоды можно продублировать на лицевую сторону щитка, подключив лампы-индикаторы к зелёному разъему Всё выглядит достаточно аккуратно, внутренний перфекционист особенно не возмущается А вот пайка слегка подкачала. Дядюшка Ляо мелко саботировал свою однообразную работу по припаиванию светодиодов Один светодиод плохо пропаян, припой отвалился, нога болтается, но на фото не очень хорошо видно Второй светодиод печалит больше: у него забыли откусить выводы и понавешали знатных соплей припоем Ладно, паяльник и кусачки под рукой, устраняется за полминуты. Осматриваем остальную электронику, вроде, без косяков Можно подключать к электричеству. Переключатель работает. Причем достаточно быстро (время переключения в районе 1 секунды) и тихо, от такого мотора ожидал больше шума. Если красным выключателем перевести в ручной режим переключения, ручка поворачивается достаточно тяжело, но легче, чем в упомянутом выше рубильнике от ABB Подводя итог: вполне себе нормальное устройство, думаю, проблем с ним не будет в эксплуатации, ломаться там нечему. Рекомендую, но с визуальным осмотром перед вводом в эксплуатацию. В преддверии 11.11 продаван поднял цену на полтора бакса, зато участвует в акции с ценой $16.50 :-) upd. В комментариях рекомендуют поменять китайские автоматы на российские аналоги, чтобы исключить потенциально слабое звено, кто знает, как они внутри устроены (я потом поменяю и добавлю в обзор разобранный автомат) Один нюанс забыл упомянуть. Он очевидный, но всё же. Эта штука только переключает линии, но не включает генератор. Поэтому когда отключат электричество, достаточно будет сходить и запустить генератор (он запускается с кнопки). Как только на резервной линии появится напряжение, автоматический переключатель переведёт дом на питание от генератора. Если в это время появится электричество, переключатель переведёт дом обратно на него, генератор нужно будет пойти и выключить Автоматизация этой части хоть и возможна, но не актуальна, так как отключение электричества связаны в основном только с авариями в горсети, которые довольно редки и устраняются достаточно оперативно Спасибо за внимание. Задавайте вопросы, критикуйте, хвалите. Первопост всё-таки upd. Выложил видео, спасибо madeweb! На видео слышны посторонние звуки — жена рукодельничает, на машинке шьет. Не пугайтесь :-) upd2. Здесь хоть и стоят автоматические выключатели (D63A), но при перегрузке по току отработать им не даст поворотный кулак. При включении автомата кулак подпирает его снизу, а так как сам мотор очень тугой, отщёлкивания не произойдёт, автомат останется во включенном состоянии. Имейте это в виду. upd3. Меня поправили, что автоматический выключатель должен отработать даже при зажатом рычаге, поэтому если автомат не кривой, дополнение upd2 не имеет значения mysku.ru Рубильники и переключатели, Пакетные переключатели, Магнитные пускателиРубильники и переключатели
Рубильники и переключатели отгружают в собранном виде, во включенном положении в деревянных ящиках или картонных коробках. Транспортируют в условиях, исключающих возможность непосредственного воздействия атмосферных осадков, пыли, кислотных и других паров и газов, вредно действующих на материалы, из которых изготовлены рубильники и переключатели. Аппараты хранят упакованными на стеллажах закрытых отапливаемых складов. Через каждые 6 мес хранения проверяют состояние аппаратов, удаляя следы коррозии и нанося консервирующую смазку. Этот порядок отгрузки и хранения одинаков для большинства аппаратов низкого напряжения, рассматриваемых в настоящей статье.При приемке в монтаж по паспортной табличке и «внешнему виду рубильника проверяют соответствие проекту числа полюсов, номинального тока, способа управления. Устанавливают комплектность поставки, в том числе наличие на контактных выводах винтов, плоских и пружинных шайб соответствующего размера. Осматривают состояние поверхности ножей, контактных губок и выводов рубильника (отсутствие острых кромок, пленок окиси, наплывов, загрязнений и раковин). Несколько раз включают и отключают рубильник для проверки исправности узла фиксации, а также качества сборки. Ножи рубильника (рис. 1) должны входить в контактные стойки без ударов и перекосов, обеспечивать надежность контакта по всей линии соприкосновения с обеими контактными губками. Плотность прилегания контактных поверхностей проверяют пластинчатым щупом толщиной 0,05 мм, который должен входить в пространство между ножом и губками на глубину не более 1/3 контактной поверхности.
Проверяют пружинящие свойства губок, исправность пружинящих элементов контактных стоек (расстояние между контактными губками должно быть на 1—2 мм меньше толщины ножа), затяжку контактных винтов шарниров (нож рубильника должен поворачиваться в шарнире при приложении некоторого усилия, но без заеданий), а также всех болтовых соединений рубильника (поворот контактных губок относительно опорных изоляторов и поворот последних вместе с губками на болтах, крепящих изоляторы к основаниям, не допускаются). Изоляторы и изоляционные основания проверяют по указанным требованиям. Пакетные переключатели
У пакетных выключателей и переключателей по паспортной табличке и внешнему виду проверяют число полюсов, номинальный ток и напряжение, целость резьбы на контактных выводах выключателя и наличие винтов с гладкими и пружинными шайбами или кабельных наконечников соответствующих размеров (рис. 2). Несколькими включениями и отключениями убеждаются в отсутствии заеданий в шарнирах и чрезмерных усилий при включении и отключении, устанавливают наличие четкой фиксации контактного вала и соответствие заданной диаграмме очередности замыкания и размыкания контактов. Магнитные пускателиУ пускателей магнитных по паспортной табличке и внешнему виду проверяют тип, размер, исполнение. Снимают крышку защитного кожуха и удаляют временные транспортные крепления подвижной системы. Убеждаются в комплектности поставки и отсутствии механических повреждений и следов коррозии на деталях пускателя. Проверяют ход подвижной системы в рабочем положении пускателя (вертикальное). Нажимая без перекоса на выступы траверсы, (рис. 3), контролируют свободное перемещение якоря и полный возврат его в исходное положение под действием возвратных пружин. Какие-либо заклинивания, затирания и задержки при перемещении якоря, а также односторонние зазоры и перекосы в его подвеске не допускаются. У реверсивного пускателя проверяют исправность механической блокировки, одновременно нажимая на обе траверсы. При этом контакты обоих пускателей не должны замыкаться одновременно. После удаления консервирующей смазки с поверхностей соприкосновения якоря и сердечника осматривают степень пригонки магнитопровода. Раковины, забоины, наплывы в плоскости соприкосновения не допускаются. Обе части магнитопровода должны иметь плоскость соприкосновения не менее 75%. При проверке используют тонкую белую и копировальную бумагу: нажимая на траверсу до соприкосновения якоря и сердечника, по площади отпечатка на бумаге оценивают степень пригонки магнитопровода.Осматривают наружную поверхность дугогасительных камер. При снятых дугогасительных камерах осматривают главные контакты пускателя (отсутствие наплывов и раковин на контактной поверхности) и определяют соответствие нормам растворов и провалов (рис. 4), а также одновременность касания контактов разных полюсов при включении пускателя. Определяют надежность крепления деталей, целость контактных и возвратных пружин. При повторной установке камер осматривают состояние их внутренних поверхностей. Оценивают состояние и целость проводов внутреннего монтажа пускателя (применение проводов в резиновой изоляции не разрешается). Втягивающая катушка не должна иметь вмятин и повреждений изоляции и должна быть надежно закреплена на сердечнике. Осматривают тепловое реле, доступные для проверки крепления и оценивают правильность монтажа. Проверяют свободу перемещения регуляторов уставки и возможность их фиксации против каждой риски шкалы. При повторной установке защитного кожуха контролируют надежность его уплотнений. КонтакторыКонтакторы при приемке в монтаж по паспортной табличке и внешнему виду проверяют на соответствие проекту, а также комплектность поставки. Для проверки (контактора снимают дугогасительные камеры, в которых не должно быть трещин и сколов, а также следов касания подвижных контактов об их внутренние стенки. На металлических деталях не должно быть следов коррозии ж повреждений лакокрасочного или гальванического покрытия.Пробной подтяжкой проверяют затяжку всех болтовых и винтовых соединений и наличие приспособлений против самоотвинчивания. Проверку хода подвижной системы контакторов аналогично осуществляют по проверке хода магнитных пускателей. Убеждаются в надежности работы контактов (они должны касаться линейно по всей ширине, не иметь раковин и наплывов). При включении контактора вручную проверяют одновременность касания контактов разных полюсов (неодновременность допускается в пределах 0,5 мм), смещение подвижных контактов относительно неподвижных (не более II мм) и кромок полюсов якоря и сердечника друг относительно друга (не более 2 мм). С поверхности соприкосновения сердечника и якоря удаляют консервирующую смазку и осматривают степень пригонки магнитопровода вписанным выше способом. В гибких соединениях контактов не должно быть вмятин и обрывов проволок, а расположение соединений должно исключать возможность затирания контактов при включении. Проверяют исправность возвратных пружин подвижной системы (отсутствие трещин, равномерность распределения витков, свободный возврат якоря в исходное положение). Если условия хранения неудовлетворительны, проверяют соответствие растворов и провалов контактов, а также начальных и конечных нажатий при приемке в монтаж контакторов (рис. 6). Проверяют надежность крепления втягивающей катушки, отсутствие механических повреждений ее изоляции и следов касания якоря о ее внутреннюю поверхность. Изоляционные детали контактора не должны иметь трещин и сколов. Блок-контакты осматривают на отсутствие механических повреждений основания, проверяют подвижные и неподвижные контакты (следы коррозии, деформации не допускаются), контактные и возвратные пружины (неравномерность распределения витков не допускается). Заканчивают проверку контактора определением наличия смазки в подшипниках его вала. Установочные автоматические выключателиУстановочные автоматические выключатели по внешнему виду, комплектовочной ведомости и паспортной (табличке проверяют на соответствие проекту — числа полюсов, номинального тока, способа присоединения внешних проводов, комплектности поставки (рукоятки, зажимы для переднего или заднего крепления проводов, блок-контакты, запасные части). Объем проверки на соответствие предмонтажным требованиям зависит от конструктивных особенностей выключателей и производится со вскрытием или без вскрытия крышек. Автоматические выключатели АЕ2000 регулируются на нужные параметры предприятием-изготовителем и вскрытию в процессе проверки не подлежат. Проводят только внешний осмотр пластмассовых оснований, крышек, рукояток и регуляторов тока уставки теплового расцепителя. Проверяют, нет ли в выводах с неподвижными контактами и зажимными устройствами загрязнений, наплывов, Заусенцев, легко ли завинчиваются винты. Выключатель устанавливают в рабочее положение (вертикальное, надписью «/» вверх) и, меняя положение рукоятки, производят несколько переключений. В это время рукоятка должна перемещаться без заеданий и надежно фиксироваться во включенном и отключенном положениях. Проверяют исправность регулятора тока уставки теплового расцепителя, который должен надежно фиксироваться в заданных пределах (от 0,9/в до 1,15 /и) в любом промежуточном положении.У других типов установочных выключателей (A3100, А3700) кроме вышеперечисленных проверок проводят осмотр внутренних деталей после снятия крышек. В процессе осмотра проверяют затяжку и исправность винтов и гаек, наличие смазки в узлах шарниров механизма (часовое или оружейное масло), отсутствие повреждений гальванического покрытия деталей и повреждений пружин. Для осмотра контактов снимают дугогасительные камеры. Внутренние поверхности камер не должны иметь трещин. Контакты проверяют на отсутствие раковин и наплывов. В процессе работы выключателя проверяют наличие опережения замыкания разрывных контактов относительно главных (рис. 7), измеряют провалы, нажатия, опережения и неодновременность замыкания, которые должны соответствовать паспортным данным. Крышки опечатанных расцепителей максимального тока снимать не следует. Гибкие соединения подвижных контактов с расцепителями максимального тока осматривают на отсутствие обрывов отдельных проволок, катушки и провода внутреннего монтажа — на отсутствие порезов, разрывов и вмятин изоляции. После установки крышки выключателя на место и затяжки всех винтов проверяют плотность ее прилегания к основанию выключателя (отсутствие видимых зазоров). Универсальные переключателиУниверсальные переключатели проверяют по маркировке и внешним осмотром (количество секций, число положений рукоятки; отсутствие механических повреждений деталей переключателя, контактной системы, гальванического покрытия). Затем последовательно проверяют замыкания и размыкания контактов по диаграмме замыканий в различных положениях рукоятки переключателя, четкость фиксации рукояток в различных положениях, отсутствие самопроизвольного (без приложения усилия) переключения рукоятки из одного положения в другое, отсутствие затирания центрального валика при вращении рукоятки, наличие смазки (ЦИАТИМ-201) и исправность пружин фиксирующего устройства. На контактных поверхностях не должно быть наплывов и раковин. Степень нажатия контактов проверяют выборочно путем прокладывания между ними полоски тонкой бумаги, которая должна плотно зажиматься контактами и не вытаскиваться при их включении. Проверяют также наличие касания контактов не менее чем на % их ширины и отсутствие смещения осей контактов более чем на 1 мм. Основные места переключателей, подвергаемые осмотру, показаны на рис. 8.
Реле и приборыРеле и приборы должны быть упакованы каждый отдельно или группами в тару из картона с отдельными ячейками для каждого реле. В качестве транспортной тары используют деревянные ящики, выложенные внутри влагонепроницаемым материалом. В период транспортирования предохраняют от механических повреждений и атмосферных осадков. Хранят отдельно, упакованными на стеллажах отапливаемых складов. Приближение упакованных приборов и реле к отопительной системе ближе 0,5 м и расположение более чем в 10 рядов по высоте не разрешается.При приемке в монтаж по внешнему виду и маркировке устанавливают соответствие проекту схемы соединения, параметров втягивающей катушки цепи управления и т. и. и наличие пломб на крышках реле и приборов. У электроизмерительных приборов не должно быть механического повреждения корпусов и кожухов, щелей в местах соединения последних, трещин стекол, закрывающих шкалы приборов, короблений, отклеиваний шкалы, потускнений, повреждений ее зеркальной поверхности, искривлений стрелки. Проверяют возможность установки в нулевое положение и смещения стрелки в обе стороны от нуля с помощью корректора. Уравновешенность подвижной части проверяют простым наклоном прибора в руках, располагая при этом ось подвижной части прибора горизонтально: смещение стрелки от нулевого положения более чем на 3—5 мм не допускается. Проверяют отсутствие внутри прибора посторонних предметов или отсоединенных деталей, наличие и исправность зажимов для присоединения внешних проводов (повреждения резьбы, деформация, раскачивание не допускаются). Реле с поврежденными корпусами и крышками в монтаж не принимаются. После снятия крышек и удаления консервирующей смазки со шлифованных поверхностей сердечников и якорей реле продувают сжатым воздухом, осматривают контакты (чистота, отсутствие деформаций, наплывов и раковин), проверяют, нет ли затираний подвижных систем при поворотах якоря вручную, повреждений пружин, видимых обрывов проводов внутреннего монтажа и повреждений их изоляции. После установки крышки реле на место проверяют надежность ее фиксации. Определяют исправность зажимов для присоединения внешних проводов.
Предохранители должны удовлетворять следующим предмонтажным требованиям: в контактных частях отсутствуют раковины, наплывы; неподвижные контакты имеют нормальные пружинящие свойства; контактные ножи входят в губки неподвижных контактов при приложении небольшого усилия и прочно удерживаются в них (рис. 9). После установки патрона в контактные стойки щуп толщиной 0,05 мм не должен входить более чем на 1/3 контактной поверхности между ножом и стойкой. Патроны предохранителя и изоляторы осматривают по указанным рекомендациям. Оценивают надежность крепления контактных стоек к изоляторам (повороты изоляторов на болтах, крепящих их к основаниям, и контактных стоек относительно изоляторов не допускаются). Всего комментариев: 0  ukrelektrik.com Как подключить перекидной рубильник: схема с инструкциейВ некоторых городах, а также в дачных районах существует проблема с нестабильной подачей электроэнергии. Для решения этой проблемы можно использовать генератор. Вырабатываемая электроэнергия по сети передается в отдельные потребители. Для того, чтобы переключить питающую сеть на генераторную, необходимо в распределительном щите установить перекидной рубильник по определенной схеме. Его отличительная черта заключается в особой системе блокираторов. Эти приборы бывают разных технических характеристик, типов, параметров и моделей. Такое устройство обычно подключают в жилых помещениях, а сама схема монтажа напрямую зависит от типа электросети. В этой статье мы расскажем, как подключить перекидной рубильник к сети и какие нюансы нужно учитывать при его установке. Схема подключения  Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной. Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами. Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата. Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.
Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.
На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов. К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:
Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой: Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями. При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).
Рекомендации по установкеДля безопасного и правильного использования устройства необходимо учитывать следующие рекомендации:
Если установка перекидного рубильника осуществляется вне помещения, то нужно обеспечить защиту от воздействия окружающей среды. Также необходимо обеспечить работу устройства в пределах допустимого диапазона температур – то есть если вне помещений, то нужно обеспечить обогрев шкафа, где установлен данный рубильник. Установку, обслуживание и ремонт аппарата должен осуществлять только специалист, и только при полном обесточивании электросети. Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, как подключить перекидной рубильник к сети: Будет полезно прочитать: samelectrik.ru |
|
||||||||||||||||||
|
|
||||||||||||||||||
|
Отёска стен и прирубка косяков - Когда на доме не достаёт окон и дверей, красивое высокое крыльцо ещё только в воображении, приходится подниматься с улицы в дом по трапу.
Дифференциальные уравнения второго порядка (модель рынка с прогнозируемыми ценами) - В простых моделях рынка спрос и предложение обычно полагают зависящими только от текущей цены на товар.
На сегодняшний день для коммутации электрических цепей существуют самые разнообразные устройства — отключающие, подключающие и переключающие, причем как ручные, так и автоматические. Сложно представить себе прибор, не имеющий в своем составе этого узла.
Таблица 6.1. Техническая характеристика рубильников и переключателей
Рис. 1. Основные места рубильника, подвергаемые осмотру.1 — нож; 2 — шарнирная стойка; 3 — контактная стойка.
Рис. 2. Основные места пакетного выключателя, подвергаемые осмотру.1 — рукоятка; 2 — крышка; 3 — изоляционный пакет; 4 — контактный вывод.
Рис. 3. Основные узлы магнитного пускателя.1 — основание; 2 — сердечник; 3 — втягивающая катушка; 4 — чека сердечника; 5 — якорь; 6 — пружина амортизации сердечника; 7 — дугогасительная камера; 8 — неподвижный контакт; 9 — подвижный контакт; 10 — возвратная пружина: 11 — ось якоря.
Рис. 4. Проверка растворов в провалов главных контактов магнитного пускателя серии ПА.А — растворы контактов; Б — провалы контактов.
Рис. 6. Измерение параметров контактной системы контакторов КП.а — растворов и провалов; б — начальных нажатий; в — конечных нажатий; 1 — контакт неподвижный; 2 — контакт подвижный; 3 — петля; 4 — динамометр; 5 — полоска бумаги; А - раствор контактов; В — провал контактов.
Рис. 7. Проверка опережения замыкания разрывных контактов выключателя А3100 относительно главных.1 — главный контакт; 2 — разрывной контакт; Ж. К опережение замыкания разрывного и главного контактов.
Рис. 8. Универсальный переключатель.1 — подвижный контакт; 2 — перегородка; 3 — фиксирующее устройство; 4 — центральный валик; 5 — рукоятка; 6 — зажим.
Рис. 9. Проверка пружинящих свойств контактов предохранителя.
При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.
