Электрооборудование, свет, освещение. Схема подключения дверного звонка Как правильно подключить дверной звонок
Один из актуальных вопросов в любой квартире – как подключить дверной звонок. Сделать это можно самостоятельно, имея даже минимальные знания в электрике.
Виды дверных звонков Главное отличие всех моделей – питающее напряжение. Есть устройства с напряжением 220 вольт и работающие на батарейках. Достоинство первых в том, что для их работы не придется переделывать электропроводку. Как правило, квартиры уже имеют стандартную схему подключения звонка, встроенную в стену. Минус такого прибора – зависимость от электричества и опасный ток.

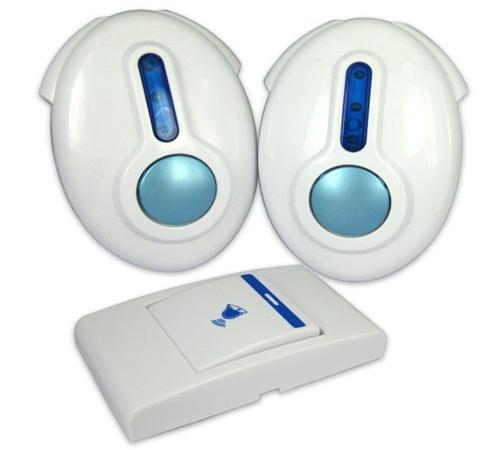

Беспроводные приборы можно отнести к отдельной группе. Они удобны в использовании, так как не требуются какие-либо монтажные схемы и проводки при подключении.
Схема подключения дверного звонка В большинстве квартир используется элементарная схема подключения – замкнутый контур с последовательно подключенным источником питания, кнопки и непосредственно самого прибора. При нажатии кнопки цепь замыкается и звонок срабатывает.
Чтобы подключить дверной звонок, определите фазу и ноль. Затем берем устройство и любой из его выводов присоединяем к нулевому проводу. Другой вывод подключаем к любому проводу из оставшихся – тех, которые идут на кнопку.
Оставшийся провод соединяем с фазным проводом. Подаем питание и жмем кнопку. Должен прозвучать сигнал. Затем питание выключаем, чтобы заизолировать скрутки. Все готово.
Если у вас нет возможности самостоятельно подключить дверной звонок, можете обратиться в нашу компанию. Мы предлагаем услуги электрика по всей Москве и области и гарантируем:
