Как сделать реле времени 12 В своими руками. Реле времени циклическое своими руками


Как сделать реле времени своими руками

Содержание:

  1. Как работает электронный таймер
  2. Основные типы реле времени
  3. Реле времени своими руками 220в схема
  4. Видео

Реле времени установлено во многих моделях оборудования и бытовой техники. Это устройство позволяет автоматически включать или выключать аппаратуру и не тратить время для контроля над теми или иными действиями. Народные умельцы часто конструируют различные приборы для собственных потребностей. Для многих конструкций требуется изготовить реле времени своими руками, поскольку фирменные устройства не всегда подходят в той или иной конкретной ситуации. Однако прежде чем приступать к изготовлению самодельного таймера, начинающим мастерам рекомендуется ознакомиться с основными видами таких реле и принципами их работы.

Как работает электронный таймер

В отличие от самых первых таймеров с часовым механизмом, современные реле времени действуют гораздо быстрее и эффективнее. Многие из них сделаны на основе микроконтроллеров (МК), способных выполнять миллионы операций в секунду.

Для включения и отключения такая скорость не нужна, поэтому микроконтроллеры были соединены с таймерами, способными подсчитывать импульсы, возникающие внутри МК. Таким образом, центральный процессор выполняет свою основную программу, а таймер обеспечивает своевременные действия в определенные промежутки времени. Понимание принципа действия этих устройств понадобится даже при изготовление простого емкостное реле времени своими руками.

Принцип работы реле времени:

  • После команды запуска таймер начинает считать с нуля.
  • Под действием каждого импульса, содержимое счетчика увеличивается на единицу и постепенно приобретает максимальное значение.
  • Далее происходит обнуление содержимого счетчика, поскольку он становится «переполненным». В этот момент как раз и заканчивается выдержка времени.

Такая простейшая конструкция позволяет получить максимальную выдержку в пределах 255 микросекунд. Однако в большинстве устройств требуются секунды, минуты и даже часы, в связи с чем и возникает вопрос, как создать требуемые временные промежутки.

Выход из этого положения довольно простой. Когда таймер переполняется, это событие приводит к прерыванию действия основной программы. Далее происходит переход процессора к соответствующей подпрограмме, складывающей из небольших выдержек любой промежуток времени, который требуется в настоящий момент. Данная подпрограмма, обслуживающая прерывание, очень короткая, состоящая не более чем из нескольких десятков команд. По окончании ее действия, все функции возвращаются в основную программу, продолжающую работать с того же места.

Обычное повторение команд происходит не механически, а под руководством специальной команды, резервирующей память и создающей короткие временные выдержки.

Основные типы реле времени

При конструировании самодельного реле времени, в качестве образца берется какая-то конкретная модель. Поэтому каждый мастер должен представлять себе основные устройства, выполняющие функции таймеров. Основной задачей любого реле времени является получение задержки между входным и выходным сигналом. Для создания такой задержки используются различные способы.

К электромеханическим реле относятся пневматические устройства. В их конструкцию входит электромагнитный привод и пневматическая приставка. Катушка прибора рассчитана на переменный ток с рабочим напряжением от 12 до 660 В – всего установлено 16 точных номиналов. Рабочая частота составляет 50-60 Гц. С такими параметрами может быть изготовлено реле времени своими руками на 12в. В зависимости от конструкции, выдержка у таких реле начинается при срабатывании либо в момент отпускания электромагнитного привода.

Время устанавливается с помощью винта, регулирующего сечение отверстия, через которое воздух выходит из камеры. Параметры этих устройств не отличаются стабильностью, поэтому более широкое распространение получили электронные реле времени.

В этих приборах используется специализированная микросхема КР512ПС10. На нее подается напряжение через выпрямительный мост и стабилизатор, после чего внутренний генератор микросхемы начинает выработку импульсов. Для регулировки их частоты используется переменный резистор, выведенный на лицевую панель устройства и последовательно включенный с конденсатором, задающим время. Подсчет полученных импульсов осуществляется счетчиком, имеющим переменный коэффициент деления. Данные конструкции вполне можно взять за основу, чтобы изготовить циклическое реле времени и другие аналогичные устройства.

Современные реле времени изготавливаются на основе микроконтроллеров и вряд ли подойдут домашним мастерам в качестве образца. При необходимости получить точные временные промежутки, рекомендуется воспользоваться готовым изделием.

Реле времени своими руками 220в схема

Довольно часто для конструкций, сделанных домашними мастерами требуется изготовить простое реле времени своими руками. Надежные и недорогие таймеры полностью оправдывают себя в процессе эксплуатации.

Основой большинства самодельных приборов служит все та же микросхема КР512ПС10, питание которой осуществляется через параметрический стабилизатор с напряжением стабилизации примерно 5 В. При включении питания цепочка, состоящая из резистора и конденсатора, образует импульс сброса микросхемы. Одновременно происходит запуск внутреннего генератора, у которого частота задается цепочкой из другого резистора и конденсатора. После этого внутренним счетчиком микросхемы начинается подсчет импульсов.

Количество импульсов является также коэффициентом деления счетчика. Этот параметр задается за счет коммутации выводов микросхемы. При достижении на выходе высокого уровня, происходит остановка счетчика. На другом выходе импульсы также достигают высокого уровня, в результате транзистор VT1 открывается. Через него включается реле К1, контакты которого непосредственно управляют нагрузкой. Данная схема идеально подходит для решения задачи, как сделать реле времени 220в своими руками. Для повторного запуска выдержки времени, вполне достаточно на короткое время выключить реле, а затем снова включить.

electric-220.ru

Реле времени своими руками для инкубатора

Для обеспечения корректной работы автоматики на различных приборах часто требуется наличие реле времени, которое позволяет включать и отключать различные системы через определенный промежуток времени.

Прибор нашел широкое применение в бытовых и профессиональных приборах, а простота, понятность конструкции позволяет сделать его самостоятельно, настроив под свои нужды. Теперь подробнее.

Реле времени

Разновидности устройств

Видов таймеров достаточно много, но по принципу действия их можно разделить на 3 группы:

  1. С электрическим замедлением. Выделяются несколько систем:
    • электромагнитные приборы;
    • конденсаторные устройства;
    • реле времени с магнитным усилением;
    • генераторный тип.
  2. Механическое реле. Бывают варианты:
    • замедление якоря электромагнита;
    • использование часового механизма;
    • моторные устройства.
  3. Электротермический принцип. Сюда относятся:
    • реле с конструкцией из двух металлов;
    • система с нитью, которая удлиняется;
    • использование специальных терморезисторов;
    • наличие расширяющихся газов, жидкостей;
    • разогрев контакта электронной лампы.

Принцип действия

  1. Электромагнитное замедление. Используется при условии постоянного тока, состоит из основной обмотки и медной гильзы. При включении тока главный магнитный поток нарастает в основной обмотке, но в гильзе начинает течь ток, тормозя этот процесс. При выключении происходит обратная картина, ток не дает потоку резко падать. Устройство способно создать выдержку времени при включении до 0,1 секунды и при выключении на 1,4 секунд.
  2. Пневматический принцип. Процесс осуществляется за счет изменения диаметра отверстия для забора воздуха. Возможна задержка до 3 минут, но точность срабатывания крайне низка.
  3. Часовой механизм. В основе прибора стоит анкерный механизм и пружина, которая постепенно раскручиваясь, обеспечивает срабатывание через определенный промежуток времени.
  4. Электронные устройства. Используются аналоговые или цифровые схемы. Сегодня можно встретить реле под управлением микропроцессора. Часто встречается в качественной бытовой технике.

Реле времени своими руками

Разберем наиболее простые способы изготовить замедляющие системы своими руками.

12 Вольт

Нам понадобится печатная плата, паяльник, небольшой набор из конденсатора, исполняющего реле, транзисторы, эмиттеры.

Схема составляется таким образом, чтобы при отключенной кнопке напряжение на обкладках емкости отсутствовало. Во время короткого замыкания кнопки конденсатор быстро заряжается, а затем начинает разряжаться, подавая напряжение через транзисторы и эмиттеры.

При этом релюшка будет замкнута или разомкнута до тех пор, пока на конденсаторе не останется несколько вольт.

Регулировать длительность разрядки конденсатора можно его емкостью или величиной сопротивления подключенной цепи.

Порядок работ:

  • подготавливается плата;
  • дорожки пролуживаются;
  • распаиваются транзисторы, диоды и реле.

220 вольт

Принципиально такая схема не очень отличается от предыдущей. Ток проходит через диодный мост и заряжает конденсатор. В это время зажигается лампа, которая выполняет роль нагрузки. Затем происходит процесс разрядки и срабатывания таймера. Порядок действий при сборке и набор инструментов такой же, как и при первой варианте.

Схема NE555

Реле времени

По-другому микросхема 555 называется интегральным таймером. Ее использование гарантирует стабильность выдерживания временного промежутка, устройство не реагирует на перепады напряжения в сети.

При выключенной кнопке один из конденсаторов разряжен, и система может находиться в таком состоянии неопределенное время. После нажатия кнопки начинает заряжаться емкость. Через определенное время происходит его разрядка через транзистор схемы.

Разрядный транзистор открывается, и система переходит в первоначальное состояние.

Существует 3 режима работы:

  • моностабильный. При входном сигнале она включается, выходит волна определенной длины и выключается в ожидании нового сигнала;
  • циклический. Через заданные промежутки схема переходит в рабочий режим и отключается;
  • бистабильный. Или выключатель (нажал кнопку работает, отжал – не работает).

Таймер с задержкой включения

После подачи напряжения происходит зарядка емкости, открывается транзистор, в тоже время два других закрыты. Поэтому нагрузка на выходе отсутствует. Во время разрядки конденсатора первый транзистор закрывается, открываются два других. Питание начинает поступать на реле, выходные контакты замыкаются.

Период зависит от емкости конденсатора, переменного резистора.

Цикличное устройство

Реле времени своими руками

Чаще всего используются счетчики генераторы. Первый из которых вырабатывает сигнал через заданные промежутки времени, а второй принимает их, задавая через определенное их количество логические ноль или единицу.

Создается все это с использованием контролера, схем можно найти много, но потребуют они некоторых знаний радиотехники.

Другой вариант – полная разрядка или зарядка емкости с помощью микросхемы подает сигнал на управляющий транзистор, который работает в режиме ключа.

Необходимые материалы и порядок работы

Для всех приведенных выше схем необходимо:

  1. Корпус. Подойдет корпус от блока питания;
  2. Печатная плата. Используется фольгированый стеклотекстолит;
  3. Переменный резистор. Можно использовать обычный, но тогда регулировка промежутка возможна только с помощью изменения емкости конденсатора, что не практично;
  4. Микросхема NE555 или отечественный аналог;
  5. Диоды, конденсаторы, резисторы подбираются в соответствии с используемой схемой. Интернет их предлагает множество, так что выбор велик;

Порядок действий

  1. На плату любым способом наносится схема.
  2. Пропаиваются диоды, транзисторы, конденсаторы.
  3. Формируются дорожки.

Несколько советов:

  • большинство устройств построено вокруг конденсатора, не стоит экономить на этой детали. Особенно если точность срабатывания имеет значение;
  • точность и стабильность обеспечат только готовые микросхемы, при этом можно уверенно делать выбор в пользу отечественных аналогов.

Область применения

Сегодня все больше используются программные контроллеры, но таймеры по-прежнему востребованы, а в некоторых случаях является более рациональным, надежным решением. Рассмотрим наиболее распространенные варианты использования устройства:

  1. Элемент защиты. Чаще всего встречается на производствах, которые используют пресс-формы. Прибор контролирует время смыкания силовых пластин, при превышении заложенных показателей, происходит отключение системы с подачей разнообразных сигналов.
  2. Бытовая техника. Реле встречаются во многих приборах. Основная задача устройства – включить или отключить питание через определенный промежуток. Отдельно нужно сказать о стиральных машинах, инкубаторах.
  3. Стиральная машина. Тут используется два принципа работы – контроль подачи электроэнергии на элемент нагрева и реверсивный принцип. Через короткие промежутки времени барабан будет менять направление движения, при этом каждый элемент прибора будет включаться в определенной последовательности на заданные промежутки.
  4. Инкубатор. Если за поддержание комфортной температуры отвечает термодатчик, то переворачивание яйца другим боком полностью контролируется реле. Именно это устройство позволяет сделать инкубатор полностью автономным.
  5. Коммутация электрических цепей. Когда используются мощные трехфазные двигатели, другое промышленное оборудование, использование реле времени является необходимым защитным оборудованием, которое позволяет плавно снижать или увеличивать нагрузку.
  6. Приусадебное хозяйство. Полив газонов, обеспечение автономной работы теплиц, других специальных помещений;
  7. Экономия электроэнергии. Освещение будет выключаться через заданный промежуток времени. А в комплексе с датчиком движения двор или подъезд будут подсвечиваться когда необходимо, не используя огромное количество энергии.
  8. Аквариумы, террариумы. Можно автоматизировать подогрев, освещение, насыщение воды кислородом и кормление;
  9. Защита жилища. Включение света дома в ваше отсутствие спугнет потенциального вора. Этим активно пользуются на западе, но у нас подобные приспособления не очень распространены.

hqsignal.ru

Как сделать реле времени 12 В своими руками



Доброго всем времени суток! В последнее время стало поступать немало просьб о том, чтобы разъяснить принцип самостоятельного построения реле времени.

Прежде, чем начать рассказ о том, как это можно сделать, хочется немного рассказать о том, что же это за прибор. Принцип его работы настолько прост, что может вызвать восхищение.

Например, если припомнить «стиралки» старых выпусков, которые, иногда, в шутку звали «ведром с мотором», то работа таких устройств была очень наглядной: после поворота ручки внутри раздавалось тиканье и движок начинал работать.

При достижении ручкой нуля, стирка заканчивалась. Такие реле времени являли собой цилиндр со спрятанным внутри часовым механизмом. Снаружи были лишь контакты и рукоятка. Это наиболее простое объяснение принципа действия такого устройства. Однако, эти релюхи используются не только в стиралках. Их можно с успехом применять и во многих других местах.

Как изготовить реле времени 12 В своими руками?

Рассмотрим наиболее простой вариант такого устройства (верней, процесс его изготовления). На рисунке выше приведена его схема и рисунок печатной платы.

За исходное положение примем то, когда кнопка sb1 разомкнута. В это время на обкладках емкости с1 напруга отсутствует. В следствие этого, транзисторы в закрытом состоянии и тока в обмотке релюшки нет.

Стоит коротко нажать на кнопку, как емкость с1 мигом зарядится, открыв при этом транзистор vt1, приложив к его базе свое отрицательное напряжение. В результате произойдет открывание второго транзистора и сработка релюшки к1.

После того, как кнопка будет отпущена, емкость начинает разряжаться по следующей цепи: r2-r3-эмиттер vt1-r4.

Релюшка будет включенной до тех пор, пока напруга на обкладках емкости не упадет до пары вольт. Все это время исполнительные контакты реле будут находиться в замкнутом (либо разомкнутом) состоянии.

Предел регулировки временной выдержки находится в зависимости от величины емкости с1 и общей величины сопротивлений тех цепей, что подключены к нему. Регулировать время задержки можно при помощи резистора R3. Если необходимо увеличение предела выдержек, то придется увеличить номиналы с1 и r3.

Печатную плату устройства можно изготовить из практически любого фольгированного материала (лучше, если это будет стеклотекстолит). Дорожки на плате лучше всего пролудить (так будет легче выполнять пайку деталей).

Как выполнять сборку устройства

В первую очередь, аккуратно распаиваем на плате транзисторы (не попутайте их цоколевку). После этого, подождав пару минут, приступаем к распайке реле и шунтирующего диода (с диодом надо тоже быть аккуратным и не путать его выводы). Когда это будет сделано, можно впаивать конденсатор и резисторы.

Контакты реле к1.1 не обязательно впаивать в схему (если исполнительное устройство не питается от того же источника, что и реле времени).

Приведу еще одну схемку такого устройства (этот вариант немного попроще).

Она приведена на другом рисунке. В этом варианте устройства, работает всего один транзистор средней мощности.

Схема рассчитана на питание от 24 вольт, но ее несложно пересчитать под 12 вольт.

В качестве ключа (питающего обмотку реле) применяется транзистор кт814 (хотя может быть использован и кт818). За временную выдержку в схеме отвечают элементы r1 и r2. Интервал временных задержек при таких номиналах получится 1…60 секунд.

Схема работает так:

Нажимая на кнопку, мы производим заряд емкости с1 до напряжения питания. После отпускания кнопки начинается разряд емкости по цепи r1…r4 – эмиттерный переход q1. Именно эти детали и отвечают за время его разряда.

Этот ток заставляет подняться коллекторный ток, в результате происходит сработка rl1. Контакты этой релюшки включают сигнализацию начала процесса. После окончания разрядки емкости все токи снижаются, что приводит к отпусканию релюшки и отключению исполнительного устройства.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

podvi.ru

Электротехника: Реле времени своими руками.

Схема простого реле времени осуществляющего задержку выключения приведена на рисунке:

Рисунок 1 - Реле времени

Исходным положением для переключателя S1 является положение "выкл." (конденсатор C1 при этом разряжен), когда переключатель переходит в другое положение конденсатор C1 начинает заряжаться, транзистор VT1 при этом открыт т.к. ток заряда конденсатора проходит через базу транзистора. По мере заряда конденсатора ток базы уменьшается, транзистор через некоторое время выходит из насыщения (т.е. из состояния при котором сопротивление эмиттер-коллектор минимальное (составные транзисторы вроде как не входят в насыщение)) после чего ток коллектора этого транзистора уменьшается быстрее и в момент когда этого тока недостаточно для того чтобы реле K1 удерживало контакты K1.1 замкнутыми эти контакты размыкаются. Для того чтобы снова запустить реле необходимо переключить переключатель S1 в положение "выкл.", для разряда конденсатора C1, и через некоторое небольшое время переключить переключатель S1 в положение "вкл.". Время задержки зависит от ёмкости конденсатора C1 (чем она больше тем дольше задержка) и устанавливаемого сопротивления резистора R1 (чем больше сопротивление тем дольше задержка). Диод VD1 - для защиты транзистора VT1. Реле времени в собранном виде: Как подключать нагрузку и питание: Транзистор КТ973А или КТ973Б: Диод КД105Б можно другой подходящий: Резистор и переключатель: Конденсатор: Видео:

electe.blogspot.com

Циклическое реле времени

При подборе реле времени для «одной поделки» были куплены несколько разных модификаций. В обзоре вариант циклического реле времени Началось все с поиска реле с определенным типом работы (по коду PS — требовался режим FE). Наверное будет лишним вдаваться в подробности этого режима работы в данном обзоре (позже будет более интересный обзор с детализацией типов и построенного устройства), поэтому перескочу чуть далее… В процессе поиска понял, что добиться от продавцов диаграмм работы реле или даже простого ответа на вопрос БУДЕТ ЛИ РАБОТАТЬ в заданном режиме практически нереально. Поэтому были сделаны несколько пробных заказов разных модификаций реле, с целью протестировать их возможности и постараться собрать из них необходимое мне устройство. Ниже описание одного их купленных образцов. Это вариант реле с циклическим переключением состояния в течении всего времени подачи питания. Варианты использования всякого рода включения термостатов, освещения и пр.

После покупки и тестирования понял ряд ошибок при выборе, так одна из них, например, необходимость выбора платы реле с тремя контактами по входу, для возможности подачи управляющих импульсов чтобы получить необходимый мне результат. Но что получил — то получил, решил поделиться подробностями работы — возможно будет полезно кому-нибудь при выборе подобных реле под свои цели.

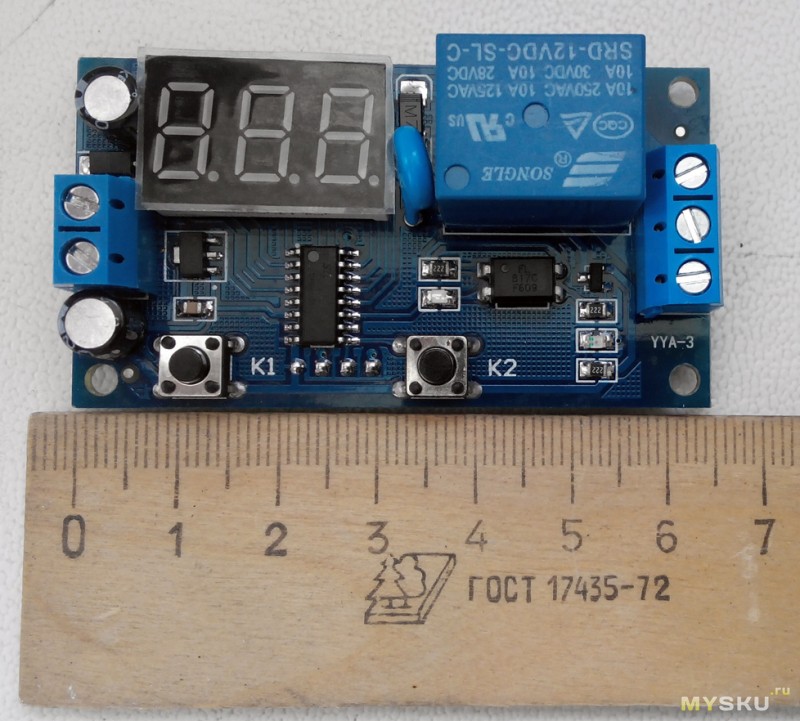

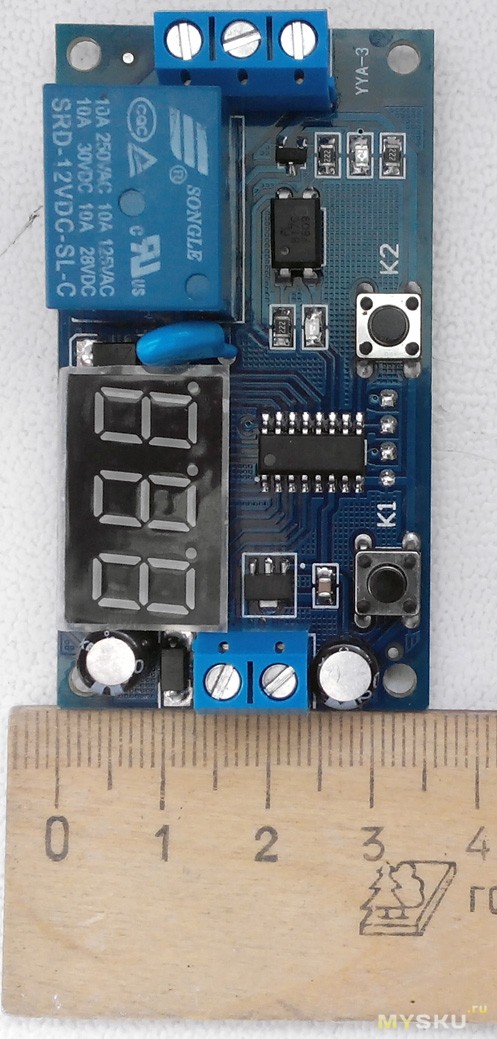

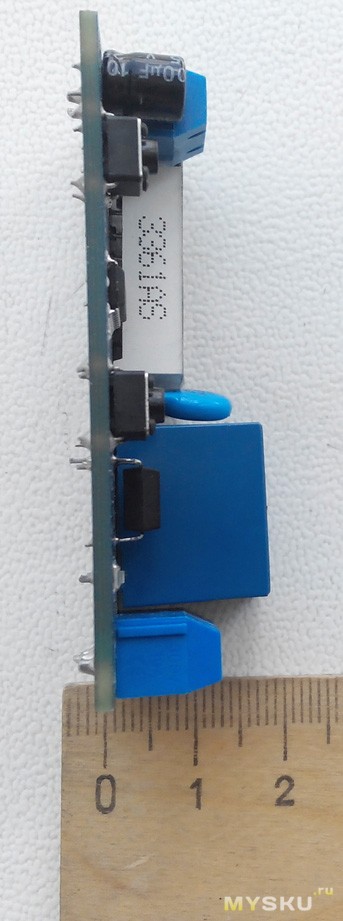

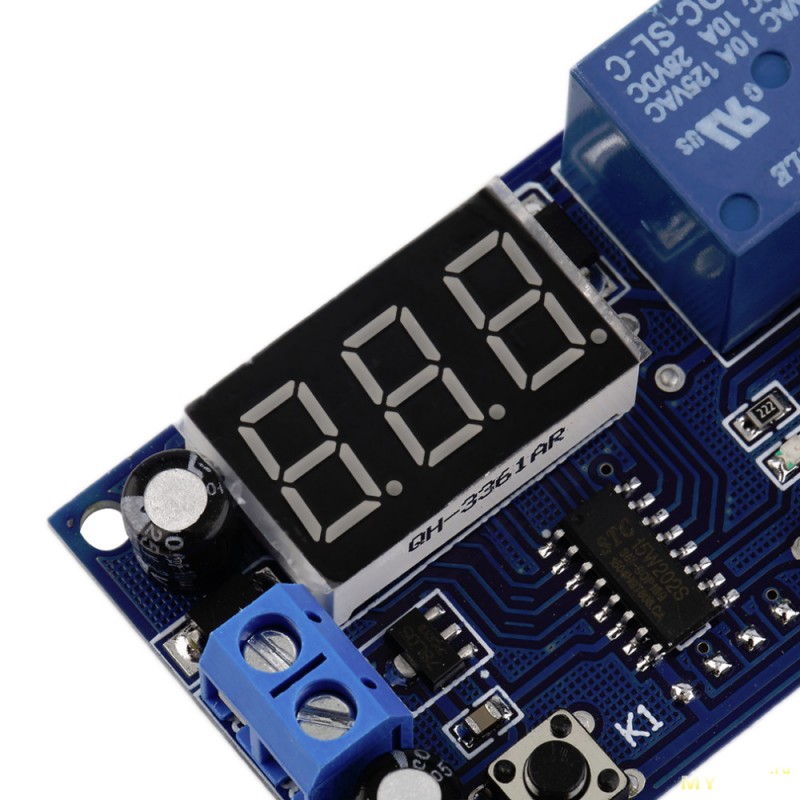

Внешний вид реле и его размеры Собрано на STC15W202S, для интеграции в схемы установлены удобные клеммники для проводов. размеры… Качество пайки среднее — имеются пустоты, и вообще впечатление «сухой пайки» с недостаточным количеством флюса. В первую очередь была проверена работоспособность устройства. В принципе все нормально, пришлось немного разобраться с управлением, ниже опишу функции и назначение кнопок.

имеются две кнопки подписанные как К1 и К2. В начальном положении К1 вход в установки а К2 переключение диапазона времени задержки, имеются несколько вариантов выбираются циклически по кругу — 99.9сек, 999 сек, 9999сек. Т.е. можно выбрать от 0.1 сек до 9999 сек как время включенного, так и выключенного состояния реле. При входе в режим установок (однократного нажатия К1) кнопка К1 начинает выполнять функцию «ввода» и выбора настройки режима (включенного или выключенного состояния реле) а кнопка К2 прокрутки значений. Короче все предельно просто и легко к пониманию.

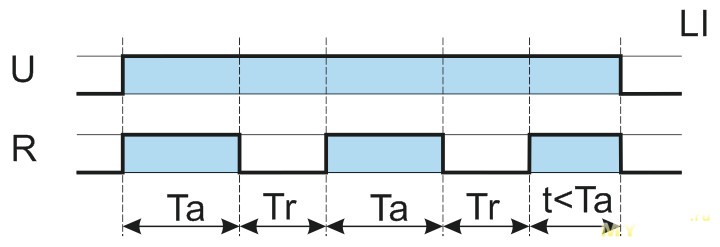

Данное реле по коду PS — относится к LI (Асимметричный повтор цикла (начальный импульс ВКЛ)) Питание подается на таймер. Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание. Время пребывания в замкнутом (Тa) и разомкнутом (Тr) состоянии настраивается независимо. Диаграмма работы данного релеTa и Tr как Выше писал есть возможность настроить от 0.1 сек до 9999сек. При работе реле на индикаторе постоянно присутствуют показания оставшегося времени до смены режима работы и индикация работы (синий светодиод) и питания 12в (красный светодиод). Реле имеет нормально замкнутый и нормально разомкнутый контакт с заявленным током коммутации до 10А. Ниже короткое видео работы.

Минусы -пайка, отсутствие инструкции и диаграмм работы. Плюсы — Вполне работоспособное циклическое реле с гуманным ценником. Можно рекомендовать к использованию в различной автоматике с использованием его возможностей. Удобные клеммники для подсоединения в схемы. Относительно большой коммутируемый ток нагрузки. Возможность коммутации с «развязкой» по питанию.

mysku.ru

СХЕМА ПРОСТОГО ТАЙМЕРА

   Вот и наступил выходной. Так как планов никаких не было решил собрать какую нибудь конструкцию. Порывшись на просторах интернета, ничего интересного для себя не нашел. Решил придумать свою. Недолго думая придумал простой таймер. Состоит он из 2 частей. Первая часть это времязадающая цепь, а вторая - транзисторный ключ с подключаемой к нему нагрузкой.

Схема таймера

   Схема работает следующим образом: при нажатии на кнопку через резистор R3 идет заряд конденсатора С1. Когда конденсатор заряжается, открывается транзистор VT1. Он усиливает транзистор VT2, через который потечет ток нагрузки. Но конденсатор С1 разряжается через резисторы R1 и R2. Чем меньше значение резистора R1 тем быстрее будет разряжаться конденсатор. Резистор R2 стоит для того, чтобы после заряда конденсатора, конденсатор не разряжался моментально. Тем самым мы увеличиваем срок жизни конденсатора.

Схему решил собирать на одностороннем текстолите

   Схему решил собирать на одностороннем текстолите длинной 25мм и шириной 20 мм. Дорожки на плате рисовал перманентным маркером, а сверху закрасил краской. Травил в хлорном железе где-то сорок минут. Краску смывал растворителем, после залудил плату.

Таймер делаем на одностороннем текстолите

   Теперь приступим к пайке. Первым делом паяем транзисторы, так как у них короткие ноги, и поэтому паять сложнее. Потом паяем конденсатор. Затем все резисторы, за ними светодиод, после провода и клеемник. Если все правильно спаять, то схема заработает сразу.

Детали простейшего таймера на двух транзситорах

   Транзисторы могут быть заменены на любые n-p-n структуры. Если подключать нагрузку, ток которой выше 50мА, то советую заменить транзистор кт315 на более мощный. Резистор R3 можно заменить на любой другой с сопротивлением 200-1000 Ом.

Сборка простейшего таймера

   Резистор R2 можно заменить на любой другой с сопротивлением 50-1000 Ом. Резистор R1 может быть заменен на постоянный, если не требуется регулировка времени. Резистор R5 может быть заменен на другой с сопротивлением, 7.5-12.5 кОм. Резисторы R6 и R7 лучше оставить без изменения. Конденсатор может быть заменен и на другую емкость. Но его напряжение снижать нельзя.

Для наглядности работы таймера решил собрать простую пищалку

   Для наглядности работы таймера решил собрать простую пищалку. Плату травить не стал, собрал все на картонке. К этой схеме подключается динамик сопротивлением 50 Ом, который можно достать из телефонных трубок советских телефонов. К конденсатору можно в параллель поставить кнопку с таким же конденсатором, и при нажатии на кнопку звук из динамика будет звучать на несколько тонов ниже.

СХЕМА ПРОСТОГО ТАЙМЕРА

   Хотел бы напомнить, что параллельно диоду можно включить электромагнитное реле с током обмотки не более 50 мА (если стоит кт315). А теперь небольшое видео о работе прибора:

   С указанными по схеме номиналами время задержки не большое, но его легко можно увеличить установив ёмкость большего номинала. Схему собрал bkmz268.

   Форум по таймерам

   Обсудить статью СХЕМА ПРОСТОГО ТАЙМЕРА

radioskot.ru

СХЕМА ТАЙМЕРА С ПИТАНИЕМ ОТ СЕТИ 220В

   Этот простой самодельный таймер позволяет задержать на определенное время выключение осветительного или нагревательного прибора с сетевым питанием. Схема таймера проста и доступна для повторения даже начинающими радиолюбителями. В основе лежит компаратор напряжения на микросхеме DA1, нагруз­кой которой служит обмотка реле. Время выдержки зависит от емкости конденсатора СЗ и сопротивления резисторов R1 и R2. Источник питания —- бестрансформаторный с балластным конденсатором С1, напряжение питания поддерживается неизменным с помощью стабилитрона VD3.

СХЕМА ТАЙМЕРА С ПИТАНИЕМ ОТ СЕТИ 220В

   Работа таймера. В исходном состоянии таймер и подключенная к розетке Х2 нагрузка обесточены. При нажатии на кнопку SB1 напряжение сети 220 В через ее контакты SB 1 1 подается на таймер и нагрузку, а контакты SB 1 2 подключают конденсатор СЗ времязадающей цепи к источнику питания. Конденсатор мгновенно заряжается, напряжение на входе управления микросхемы (вывод 1) становится больше порогового (около 2.5 В), и она открывается. При этом срабатывает реле К1 и своими контактами К 1.1 блокирует контакты SB1 1 кнопки, после чего ее можно отпустить — нагрузка останется подключенной к сети. После размыкания контактов SB 1.2 конденсатор СЗ начинает разряжаться через резисторы R1, R2 и напряжение на нем постепенно понижается. В момент, когда оно становится меньше порогового, микросхема закрывается, реле отпускает и его контакты отключают нагрузку от сети. При полностью введенном в разрядную цепь резисторе R2 и указанной на схеме емкости конденсатора СЗ это про­изойдет примерно через 3 мин после отпускания кнопки. Сокращение времени выдержки достигается уменьшением сопротивления введенной части резистора R2 Максимальное время выдержки можно увеличить, заменив конденсатор СЗ другим, большей емкости.

Печатная плата и расположение деталей ТАЙМЕРА

   Детали таймера. Их монтируют на печатной плате из фольгированного стеклотекстолита. Реле — электромагнитное с напряжением и током срабатывания соответственно не более 12 В и 50 мА, с контактами, рассчитанными на коммутацию напряжения 220 В при токе, потребляемом нагрузкой.

КОНСТРУКЦИЯ ТАЙМЕРА С ПИТАНИЕМ ОТ СЕТИ

   Плату таймера помещают в корпус из изоляционного материала, кнопку SB1, розетку и переменный резистор регулировки времени устанавливают на его стенках в удобных местах. На валике резистора закрепляют ручку управления с указателем. Налаживание таймера сводится к калибровке шкалы переменного резистора в единицах времени. Устройство было неоднократно успешно собрано и испытано.
