3.2. Угольные регуляторы напряжения

Угольные регуляторы находят применение в системах электроснабжения постоянного и переменного тока для стабилизации напряжения, как правило, коллекторных и контактных генераторов.

Рис. 3.2.1

Принцип действия регуляторов этого типа основан на использовании зависимости сопротивления его угольного столба от силы сжатия (рис. 3.2.1). Чем больше эта сила F, тем меньше сопротивление угольного столба rс.

В серийных регуляторах минимальное сопротивление угольного столба находится в пределах 0,5... 0,8 Ом, максимальное сопротивление — 80... 100 Ом. Они позволяют обеспечить необходимое изменение тока возбуждения генератора от 1 до 40 А.

Угольный столб набирается из 40...70 штук угольных шайб с отверстиями в центре. Крайние шайбы контактируют со специальными пластинами, соединяющими угольный столб с внешней цепью.

Принципиальная схема простейшего угольного регулятора напряжения приведена на рис. 3.2.2.

Рис. 3.2.2. Принципиальная схема угольного регулятора напряжения

Стабилизация напряжения с помощью этого регулятора осуществляется следующим образом. Якорь 3 регулятора находится под воздействием трех сил:

— силы Fп, создаваемой пружинами 4;

— силы Fэ, создаваемой электромагнитом 5;

Разность сил пружин и упругой силы столба, действующих на якорь, принято называть механической силой Fм

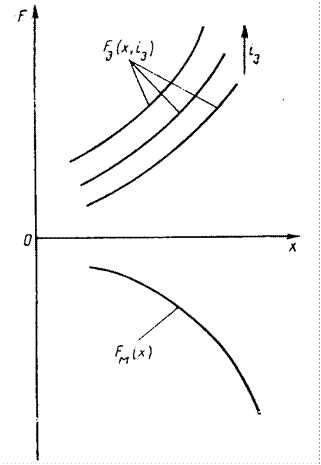

На рис. 3.2.3 приведены характеристики сил, действующих на якорь электромагнита оз зависимости от его перемещения x .

Рис. 4.15 Зависимость сопротивления угольного столба от перемещения якоря (а) и характеристики сил, действующих на якорь электромагнита (б)

Пусть равновесное положение якоря соответствует его перемещению

х = x0, а напряжение генератора U = U0. Тогда, например, при повышении напряжения генератора возрастает ток в обмотке электромагнита э и якорь 3 под действием силы Fэ перемещается сердечнику 5 (растет величина перемещения якоря х).

Давление якоря на угольный столб уменьшается, его сопротивление возрастает, снижается ток возбуждения и напряжение стремится к заданному значению.

Угольные регуляторы могут быть (настроены астатически, на положительный или отрицательный статизм. Для угольных регуляторов напряжения их настройка определяется соотношениями механических и электромагнитных характеристик при перемещении якоря.

Механическая сила зависит только от положения якоря, т. е. Fм= Fм (х), а сила электромагнита — как от положения якоря, так и от приложенного к обмотке электромагнита напряжения, т. е. Fэ = Fэ (х, U).

Если наклон механической характеристики Fэ (х) будет больше наклона электромагнитной Fэ (х), то регулятор имеет настройку на положительный статизм (рис.3.2.4).

Рис. 3.2.4. Механические и электромагнитные характеристики угольного регулятора для случая его настройки на положительный статизм

Пусть при токе нагрузки генератора I = I0 его напряжение U = Uном, а х = x0, Fм0 = F(х0, Uном ). В случае уменьшения тока нагрузки, когда I<I0 ,напряжение генератора возрастает и нарушается равновесие механических :и электромагнитных сил (Fм0 < Fэ).

Это приводит к перемещению якоря электромагнита в сторону его сердечника, т. е. уменьшению сопротивления угольного столба и, следовательно, снижению напряжения. Новое установившееся состояние наступает при х = х2, когда U >Uном .Таким образом, при настройке регулятора на положительный статизм напряжение генератора с ростом нагрузки уменьшается.

Для астатической настройки регулятора .необходимо, чтобы на всем рабочем участке перемещения якоря соблюдалось равенство

Fэ(x) = Fм(x).

Это достигается подбором пружин, выбором профиля выемки кольца опоры пружин, изменением положения якоря и сердечника регулятора относительно друг друга.

Настройка регулятора на номинальное напряжение осуществляется путем изменения величины сопротивления резистора Rр , включенного последовательно с рабочей обмоткой электромагнита.

Устройства угольных регуляторов, применяемых при стабилизации напряжения генераторов постоянного и неременного тока принципиально не отличаются друг от друга.

Рис. 3.2.5

На рис. 3.2.5 показан разрез угольного регулятора напряжения. С целью лучшего отвода тепла от угольного столба 3 его помещают в покрытую изоляционным лаком оксидированную дюралюминиевую трубку 4. Тепло от трубки 4 рассеивается с помощью ребристого радиатора 5. В корпусе 1 располагаются обмотки 12 и сердечник электромагнита 13. Радиатор и корпус электромагнита скрепляются друг с другом болтами 6. Якорь 2 с пружиной воздействует на угольный столб, который с противоположной стороны упирается в контактный винт 8. Этим винтом производится регулировка начального натяжения пружины якоря, что разрешается делать только на заводе или в ремонтных мастерских. С целью уменьшения влияния вибраций на работу регулятора его подставка 10 сочленяется с основанием 11 при помощи специальных амортизаторов 9. На основании 11 крепится также резистор 7. точности поддержания напряжения в уголь-

Для повышения точности поддержания напряжения в угольных регуляторах предусматриваются обмотки температурной компенсации и корректирующие обмотки. С целью повышения устойчивости процесса регулирования устанавливаются резисторы и стабилизирующие трансформаторы, с помощью которых осуществляется соответственно жесткая и гибкая отрицательные обратные связи (их принцип действия будет рассмотрен ори изучении угольного регулятора с дифференциальным корректором напряжений).

studfiles.net

Угольные регуляторы напряжения

Принцип действия их основан на изменении сопротивления rс угольного столба, включенного в обмотку возбуждения, набранного из тонких угольных шайб. Сопротивление столба складывается из сопротивления самих шайб rш и переходного сопротивления rп множества точек соприкосновения поверхностей шайб. При этом rп > rш и, следовательно, rс≈rп. Переходное сопротивление зависит от силы. сжимающей столб: с увеличением силы сжатия (в пределах упругой деформации столба) число точек соприкосновения увеличивается, а сопротивление столба уменьшается.

Угольный столб 1 (рис. 3.19) включен последовательно с обмоткой возбуждения генератора ωв. Сила сжатия угольного столба обусловлена взаимодействием трех сил: силы сжатия Fп пружины 4, силы, Fэ электромагнита 3, стремящейся уменьшить силу сжатия пружины, и силы Fp.c — реакции угольного столба. В дальнейшем для упрощения будем считать, что на якорь 2 электромагнита действуют, две силы: механическая Fм = Fп — Fp.c и электромагнитная Fэ

Электромагнитная сила зависит от результирующей м. д. с. обмоток, расположенных на сердечнике электромагнита: рабочей обмотки ωр, подключенной через регулируемый добавочный резистор Rр к шинам генератора: уравнительной обмотки ωур, предназначенной для равномерного распределения нагрузки между параллельно работающими генераторами; обмотки температурной компенсации ωт.к и его ряда обмоток, предназначенных для повышения точности стабилизации напряжения.

Регулирование напряжения угольным регулятором осуществляется следующим образом. При отсутствии напряжения генератора угольный столб сжат пружиной (сжатие уравновешивается только реакцией столба) и сопротивление его минимально. Следовательно, генератор возбуждается при минимальном сопротивлении цепи возбуждения. По мере увеличения напряжения генератора увеличивается ток в обмотке электромагнита.

Рис. 3.19, Принципиальная схема угольного регулятора напряжения

Электромагнитная сила также возрастает и, оказываясь больше противодействующей механической силы, вызывает перемещение якоря 2 в направлении к сердечнику электромагнита. Электромагнитная сила при этом еще больше увеличивается. Давление якоря на угольный столб уменьшается, сопротивление его растет, ток возбуждения снижается и напряжение стремится к заданному значению, которое соответствует равновесию сил, действующих на якорь. Механическая сила Fм при перемещении якоря к сердечнику также увеличивается, так как увеличивается упругая сила пружины Fп, хотя сила реакции угольного столба Fp.с уменьшается.

Перемещение якоря закончится тогда, когда установится равновесие сил, действующих на якорь, т. е. Fэ = Fм. Регулятор напряжения настраивают так, чтобы равновесие сил наступило при определенном значении напряжения. В процессе эксплуатации регулятор настраивают на заданное значение регулируемого напряжения с помощью регулируемого резистора Rр. Он выполняется в виде отдельного реостата и называется выносным сопротивлением.

При неподвижном якоре электромагнита в установившемся состоянии Fэ = Fм. Сила электромагнита Fэ зависит от положения якоря (координаты х, за начало отсчета которой выбрано положение якоря при Fэ = 0) и тока iэ в обмотке электромагнита (рис. 3.20) Механическая сила Fм зависит только от положения якоря: Fм = Fм (x). В зависимости от взаимного расположения характеристик Fм (х) и Fэ(x, iэ) различают три вида настройки регулятора.

Рис. 3.20. Характеристика сил, действующих на якорь электромагнита

Настройка с положительным статизмом (рис. 3.21, а). В этом случае наклон механической характеристики больше наклона электромеханических характеристик. Каждому значению тока в рабочей обмотке электромагнита iэ1,а следовательно, и каждому значению напряжения генератора соответствует лишь одна точка пересечения электромеханической и механической характеристик (точка А при положении якоря х =x1), определяющая положение равновесия сил, так как U1 = rэ∑iэ1, где rэ∑ — общее сопротивление цепи, в которую включена рабочая обмотка.

При нарушении равновесия (Fэ1 = Fм1), например при увеличении напряжения до Uз > U1 вследствие отключения нагрузки, рабочая точка А перемещается на электромеханическую характеристику, соответствующую U3 = iэзrэ∑ , в точку Б, так как якорь не успевает изменить свое положение. Вследствие разности сил Fэз — Fм1 якорь начинает двигаться, перемещаясь в сторону сердечника - электромагнита, сопротивление угольного столба возрастает ток, возбуждения и напряжение генератора уменьшаются. Рабочая точка перемещается вправо до тех пор, пока не будет достигнуто новое положение равновесия (точка В), соответствующее току электромагнита iэ1(Fэ1 = Fм1, х =x2).

Рис. 3.21. Механические и электромагнитные характеристики регулятора напряжения при настройке:

а—с положительным статизмом: б—с отрицательным статизмом; в—при астатической настройке

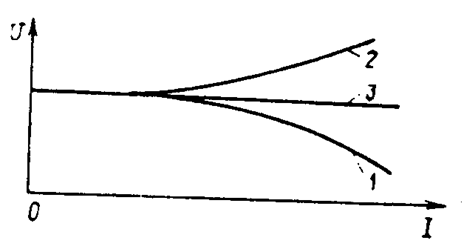

Рис. 3.22. Внешние характеристики генератора с регулятором напряжения
