Что такое разъём SCHUKO?

«Schuko» (произносится «Шу́ко») ― система силовых электрических вилок и розеток для переменного тока, официально определённая в стандарте CEE 7/4. Второе название разъёма ― тип F.

Чаще всего этот стандарт встречается в жилом секторе и секторе коммерческой недвижимости.

«Schuko» — это сокращенное слово от немецкого обозначения Schutz kontakt (в дословном переводе: «защитный контакт»). Термин говорит о том, что электрические вилка и розетка оборудованы контактами защитного заземления в виде металлических скоб.

Само понятие является техническим обозначением и большинство людей этого термина не знают. Чаще всего розетки и вилки данного типа называют евроразъёмом.

Разъёмы (розетки и вилки) стандарта Schuko предназначены и используются в цепях электропитания с напряжением в 230В и имеют номинальное значение силы тока 16А.

Устройство разъёма SCHUKO

Вилка Schuko оборудована двумя круглыми вилками в диаметре 4,8 мм. для электрической фазы и нуля, а также двумя контактами сверху и снизу для заземления. Вилка вставляется в электрическую розетку и соединяется с её контактами.

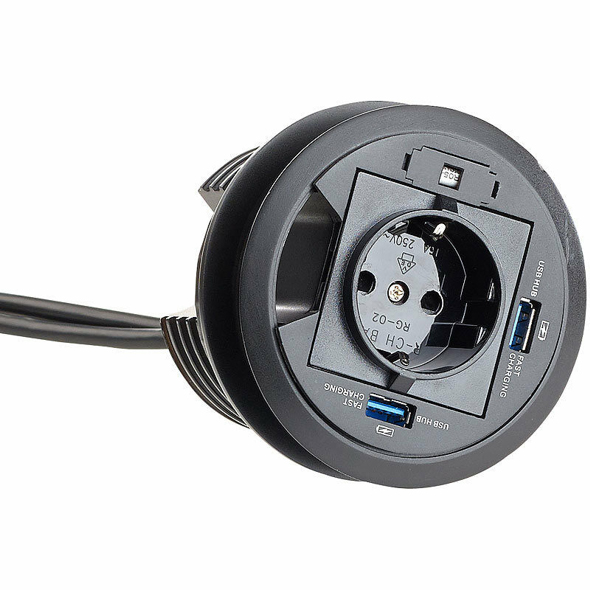

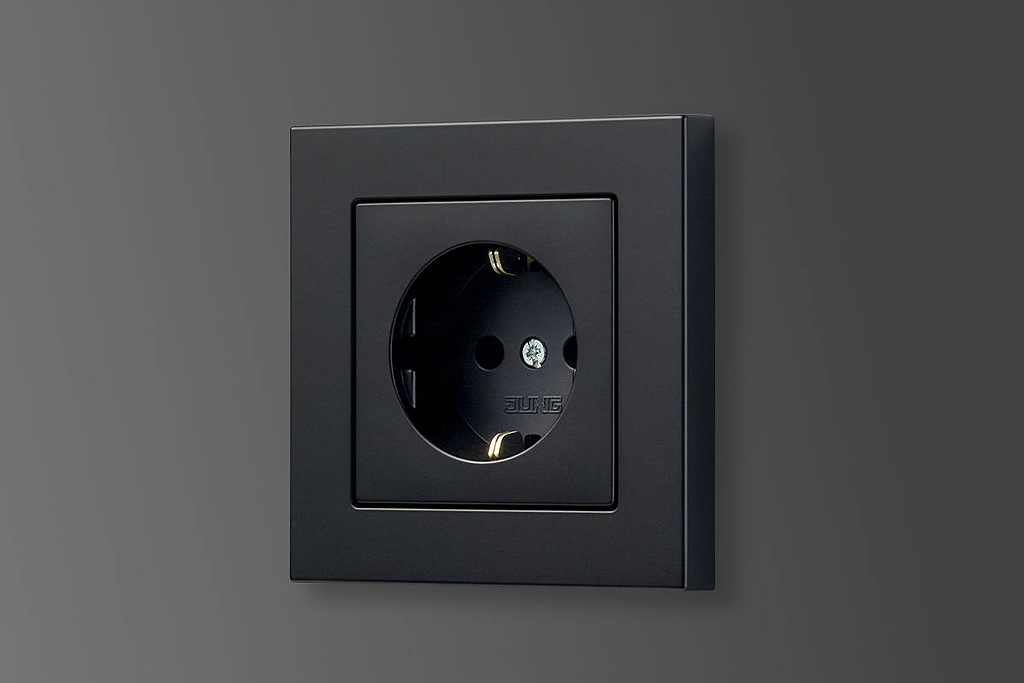

Розетки Schuko выполнены в углублении корпуса, в которое вставляется соответствующая вилка шнура питания оборудования. Такая розетка может быть установлена внутри стены, поверх стены (в зависимости от формфактора), а также в источниках бесперебойного питания.

Где применяется розетки и вилки SCHUKO?

Учитывая, что данный стандарт принят в большинстве стран современного мира, львинная доля бытовой и компьютерной техники снабжены вилками данного стандарта.

В нашем магазине представлено оборудование:

• Источники бесперебойного питания с розетками Schuko;
• Сетевое оборудование;
• Компьютерная техника;
• Электрические розетки Legrand;
• Усилители сотовой связи и др.

В каких странах в электропроводке используют SCHUKO?

Стандарт Schuko был разработан в 1930-м году в Германии инженером Альбертом Бюттнером (Albert Büttner), который с своё время основан компании «Bayerische Elektrozubehör GmbH» ― производителя различных лектроустановок.

Не смотря на это, розетки и вилки Schuko получили большое распространение как в самой Европе, так и за её пределами.

Некоторые страны, использующие Schuko

• Австрия;
• Азербайджан;
• Албания;
• Алжир;
• Армения;
• Босния и Герцеговина;
• Ватикан;
• Венгрия;
• Вьетнам;
• Германия;
• Греция;
• Грузия;
• Дания;
• Иордания;
• Иран;
• Исландия;
• Испания;
• Италия;
• Казахстан;
• Канарские острова;
• Киргизия;
• Косово;
• Латвия;
• Либерия;

• Литва;
• Люксембург;
• Македония;
• Молдова;
• Монако;
• Нидерланды;
• Португалия;
• Россия;
• Румыния;
• Сан-Марино;
• Северная Корея;
• Словения;
• Суринам;
• Таджикистан;
• Таиланд;
• Туркмения;
• Уругвай;
• Фарерские острова;
• Финляндия;
• Черногория;
• Швеция;
• Эстония;
• Южная Корея.

Кстати,
в мире широко применяются похожие и совместимые разъёмы: тип C и тип E.

Тип C отличается отсутствием контактов заземления, а в типе E контакт заземления выполнен в виде штыря.

Schuko | это… Что такое Schuko?

Двойная розетка Schuko со вставленной вилкой

Не следует путать с Евровилкой.

«Schuko» (произносится «Шу́ко») это разговорное название системы cиловых вилок и розеток для переменного тока, официально определённой в стандарте CEE 7/4 или известной неофициально как «Тип F».

«Schuko» — это сокращение от немецкого термина Schutzkontakt (Шу́тцконта̀кт, дословно: «защитный контакт»), что просто указывает на то, что вилка и розетка снабжены контактами защитного заземления (в виде скоб, а не штырей).^{[источник не указан 680 дней]} Разъёмы Schuko обычно используются в цепях на 230 В, 50 Гц, для токов силой до 16 А.

Система Schuko появилась в Германии и берёт своё начало от патента DE 370538, выданного в 1926 году Альберту Бюттнеру (Albert Büttner), баварскому производителю электроустановочных изделий. ^{[источник не указан 680 дней]} Система используется в более чем 40 странах, включая большую часть континентальной Европы.^[1].

Во многих регионах бывшего CCCР вилку Schuko часто ошибочно называют «евровилкой», а розетку под неё — «евророзеткой», видимо из-за того, что приборы, поставляемые из Германии комплектовались вилкой Schuko.^{[источник не указан 680 дней]}

Содержание 1 Устройство 2 Безопасность 3 Совместимость и распространение 3.1 Страны отказавшиеся от стандарта Schuko 4 Критика 5 См. также 6 Примечания 7 Литература

Устройство

Вилка CEE 7/4 Schuko и розетка Schuko

У вилки Schuko есть два круглых штыря диаметром 4,8 мм (длина 19 мм, расстояние между центрами 19 мм) для фазы и нейтрали и две плоских контактных скобы сверху и снизу вилки для защитного заземления^[2]. Розетки Schuko образуют углубление, в которое вставляется вилка. Вилки и розетки Schuko неполяризованы, подключение фазы и нуля не контролируется. Как и большинство типов европейских розеток, розетки Schuko могут принимать Евровилки.

При вставке в розетку вилка Schuko закрывает собой полость розетки 1 и первым делом устанавливает подключение защитного заземления через заземляющие скобы 2 прежде, чем фазный и нейтральный штыри 3 войдут в контакт. Так исключается прикосновение к штырям у вставленной в розетку вилки, а значит не требуются изолирующие рукава на штырях. Направляющие пазы 4 нужны для устойчивости, они позволяют использовать большие и тяжёлые вилки (например, со встроенным трансформатором или таймером).

Безопасность

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 12 мая 2011.

Не рекомендуется вставлять вилки Schuko в подобные розетки

Не рекомендуется включать вилки Schuko в розетки, не предназначенные для неё. В случае подключения к нестандартным розеткам:

• не подключается защитное заземление. Нетоковедущие части прибора не защищены от пробоя и статического электричества;
• вилка входит с усилием. Этим усилием можно повредить розетку, а также сложно будет отключить прибор в случае необходимости. Нередко при попытке выключить вилку Schuko из розетки, розетка выпадает из посадочного гнезда, оголяя токоведущие части;
• так как штыри имеют больший диаметр, позже могут быть проблемы с плохим контактом при подключении в ту же розетку других приборов;
• вилка Schuko рассчитана на ток 15А. Розетка, не предназначенная для подключения вилок Schuko, особенно если диаметр отверстий в розетке меньше 5,5 мм, может быть не рассчитана на ток, потребляемый включенным прибором;
• если розетка не заглублена, как Schuko, есть вероятность прикосновения к токоведущим штырям если вилка вставлена не до конца.

К сожалению, в российских домах старой постройки отсутствует заземляющий контур. Поэтому нередко ко вновь установленным розеткам Schuko заземление либо не подводится вообще, либо заземляющий контакт соединяется с нулевым проводом в розетке, либо приборы заземляются на трубы отопления, водопровод, или на арматуру дома. Всё это является нарушением техники безопасности. ГОСТ 7396 не запрещает использование розеток с отверстиями, диаметром 5,5 мм, рассчитанных на 15А, но при этом не имеющих заземляющего контакта. Подобные розетки изготавливают во многих странах. Использование таких розеток также является нарушением принципов безопасности, заложенных в стандарте Schuko.

Совместимость и распространение

CEE 7/7 — гибрид французской вилки и Schuko

Большинство современных литых и разборных вилок Schuko являются гибридными версиями («CEE 7/7»), с отверстием, которое принимает заземляющий штырь французских розеток. CEE 7/7 стал стандартом де-факто по всему Евросоюзу и во многих других странах, следующих стандартам CENELEC.

Исключениями в Евросоюзе, не использующими CEE 7/7, являются:

• Дания (текущий стандарт, 107-2-D1, принимает вилки CEE 7/7, но без подключения заземления. Французский стандарт вступил в силу с 1 июля 2008 года, но он не успел сильно распространиться.),
• Ирландия (BS 1363 / IS 401),
• Мальта (BS 1363),
• Кипр (BS 1363)
• Великобритания, включая Гибралтар(BS 1363).

В странах бывшего СССР используются либо розетки, принимающие вилки типа C, рассчитанные на штыри Ø4 мм, либо розетки Schuko, хотя встречаются розетки без заземления, имеющие отверстия Ø5,5 мм, в которые можно вставить вилку Schuko.

Розетка bipasso (номер 1) и итальянская адаптированная розетка schuko (номер 2 на фото) в современном изделии.

Итальянская розетка марки VIMAR universale, способная принимать вилки типов A, C, E, F, гибриды E/F и оба итальянских типа вилок L.

В Италии доминирует стандарт (CEI 23-16/VII), однако, Schuko одобряется и широко используется. Приборы продаются либо с итальянской вилкой, либо с Schuko. Некоторые розетки принимают вилки обоих типов, но в основном — только одного из них. Вилки Schuko чаще всего используются в приборах, потребляющих большой ток, таких как стиральные машины. Они довольно широко распространены в Южном Тироле, с его культурными, экономическими и туристическими связями с Австрией.

Страны отказавшиеся от стандарта Schuko

Хотя в Бельгии и Франции Schuko никогда не был стандартом де-факто, его можно иногда встретить в старых домах в восточном регионе Бельгии и в Эльзасе. Все новые установки соответствуют национальным стандартам.

В некоторых местах в Республике Ирландия Schuko устанавливался до 1960-х годов. Из соображений безопасности, для согласования с Великобританией (с которой у Ирландии долгосрочное свободное туристическое соглашение) и во избежание наличия разных типов розеток в Северной Ирландии и Республике Ирландия в Ирландии был принят стандарт BS 1363 (в Ирландии — IS401 (вилка) и IS411 (розетка)). Этот стандарт был принят, когда Великобритания выводила из обращения вилки и розетки BS546 (которые также иногда использовались в Ирландии). Принятие стандарта BS 1363 позволило исключить возможность подключения заземляемых вилок Schuko к розеткам без заземления, или к розеткам BS546 без подключения заземления. В Великобритании были похожие проблемы, и стандарт BS 1363 был специально разработан несовместимым с любой существующей системой, вынуждая тем самым соблюдать нормы заземления и использовать предохранители. Нужно также отметить, что в 1960-х годах проблема совместимости с другими странами не стояла, поскольку компактных электроприборов, которые люди брали с собой в путешествия, в то время было немного.

Однако в Республике Ирландия практика разводки проводов остаётся более похожей на принятую в континентальной Европе, в частности, в Германии. Розетки (которые, в отличие от британских, часто не имеют выключателей) обычно питаются от радиальных линий, рассчитанных на 16А или 20А, в отличие от кольцевой британской проводки, и обязательно защищены УЗО на ток утечки 30мА. Предохранители и другие элементы больше соответствуют германским стандартам DIN, нежели британским стандартам.

Schuko полностью выведен из обращения в Ирландии; его не встретить на предприятиях, очень редко он встречается в частных домах. Однако некоторые гостиницы для удобства предоставляют европейским посетителям розетки Schuko вместе с розетками BS 1363.

Критика

Розетки Schuko критикуют за то, что они не снабжены предохранителем, неполяризованы по своей конструкции (хотя необходимость поляризации тоже подвергается сомнению), за значительное усилие для подключения и отключения вилки, что для некоторых людей является проблемой, и за большие габариты. Стандарт IEC 60906-1 разрабатывался как замена стандарту CEE 7/4, однако широкого распространения не получил.

См. также

• Силовые вилки и розетки для переменного тока
• Евровилка
• Система CEE

Примечания

1. ↑ Electric Current Abroad (PDF). U.S. Department of Commerce, International Trade Administration (2002). Архивировано из первоисточника 5 апреля 2012.
2. ↑ ГОСТ 7396.1-89. Соединители электрические штепсельные бытового и аналогичного назначения.

Литература

• Стандарт DIN 49440: розетки Schuko.
• Стандарт DIN 49441: вилки Schuko.
• IEC/TR 60083.
• ГОСТ 7396.1-89. Соединители электрические штепсельные бытового и аналогичного назначения.

Что такое Schuko и тип вилки Schuko

Вероятно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Автор: 110220volts Опубликовано: 110220volts Владелец авторских прав: 110220volts на 31-10-2015



Блок питания переменного тока и розетки. Мы можем назвать это просто контактом безопасности. Здесь мы обсудим только вилку Schuko. Если мы углубимся в краткую историю вилки Shuko, то узнаем, что эта вилка была впервые разработана в Германии вскоре после Второй мировой войны. Затем он восходит к патенту (DE 370538), утвержденному в 1926 Альберту Бюттнеру, баварскому производителю электрооборудования.



Техническая информация о вилке Schuko:

Вилка Schuko состоит из двух круглых штырей диаметром 4,8 мм (длиной 19 мм, расстояние между центрами 19 мм), которые используются для линейного и нейтрального контактов, а две плоские контактные площадки на верхней и нижней стороне вилки для защитного заземления (земли). Другая часть, розетка, которая часто по ошибке имеет в основном круглое углубление глубиной 17,5 мм, состоит из двух симметричных отверстий круглой формы и двух заземляющих зажимов по бокам розетки, расположенных таким образом, чтобы заземление всегда включалось перед был установлен контактный штыревой контакт.

Вилки Schuko и розетки в основном представляют собой симметричные разъемы переменного тока. Они могут быть соединены двумя способами, поэтому линия может быть подключена к любому контакту прикладной вилки. Существуют различные типы вилок Schuko, эти вилки классифицируются по зажимам заземления, а не по штырям заземления. Стандарт, часто обозначаемый как « Schuko », принят в огромном количестве стран Центральной Европы, потому что эти вилки Schuko считаются очень безопасной конструкцией при обычном использовании с розетками Schuko, но при соединении с другими типами розеток Schuko они может привести к ненадежному результату.

Типы вилок Schuko:

Обычно существует три типа вилок Schuko , в то время как первым является розетка Schuko, с которой эти вилки соединяются безопасно. И описаны как:

Теперь, во-первых, у нас есть розетка типа (Schuko) с двумя отверстиями (фаза и нейтраль; не поляризованные) и двумя зажимами заземления. Все типы розеток устроены таким образом, что соединение между пальцами/руками и булавками невозможно, даже если вилки не полностью вставлены в розетку.
