Как подключить и установить USB-розетку в квартире?

Все большую популярность набирают электрические розетки, в которых предусмотрены USB-разъемы для зарядки гаджетов. Такие устройства устанавливаются в гостиничных номерах, офисах и конечно же в быту. В пределах данной статьи мы расскажем, как установить и подключить USB розетку к 220 В своими руками. Для начала рассмотрим, как она устроена.



• Устройство
• Правила подключения
• Достоинства

Устройство

Внутри USB-розетка имеет модуль преобразователя напряжения 220 В на 5 В постоянного тока и плату с ЮСБ-портом. Модуль может иметь два выхода на разные токи заряда. Однако, некоторые производители выходы для заряда девайсов объединяют.

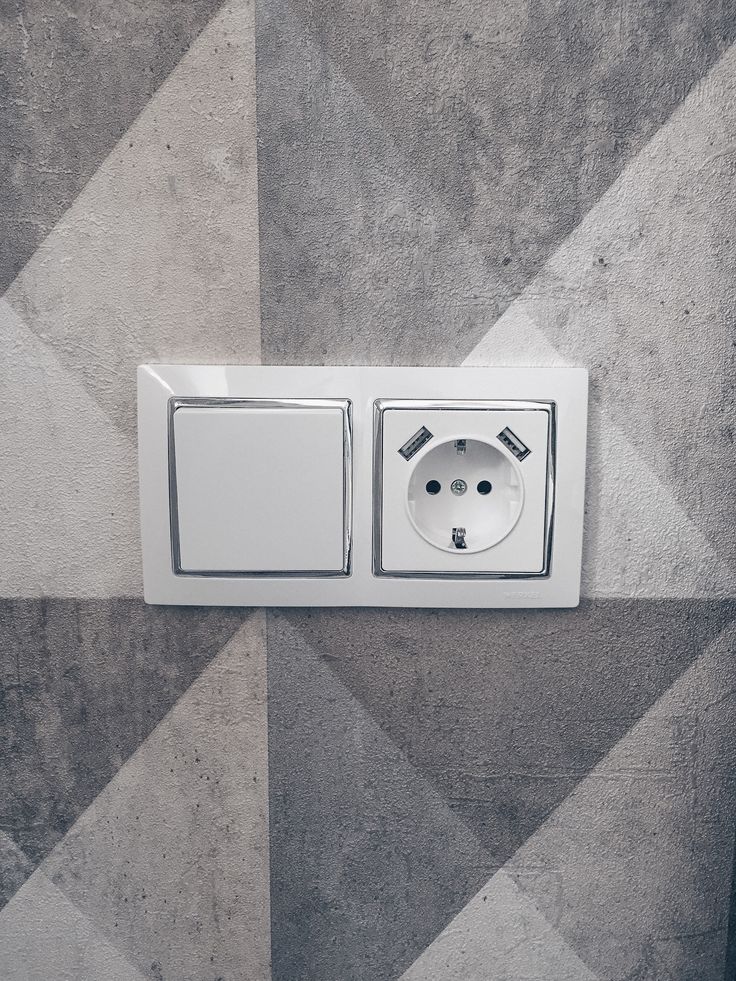

В результате время заряда при одновременном подключении двух устройств увеличивается. Это относится к приборам с USB–зарядкой китайского производства. Часто на рынке можно встретить подделку европейских производителей Legrand, например, популярной серии Valena или продукции «Шнайдер электрик». Приобретая USB-розетку, следует обращать внимание на качество товара. В продаже можно найти совмещенные блоки розеток с разъемами USB.

Что удобно в эксплуатации. Можно подключить телевизор, и одновременно заряжать часы или смартфон в одном месте.

Сейчас устройствами для зарядки носимых девайсов стали комплектовать электротранспорт. Например, новые поезда метрополитена имеют юсб разъемы на стене вагона, в некоторых городах их монтируют на остановках общественного транспорта. Как показано на рисунке снизу.

А в гостиницах или организациях это становится нормой. Что очень удобно, не надо с собой носить зарядное устройство и беспокоиться, что смартфон разрядится в неподходящее время. Достаточно с собой иметь USB-провод.

Правила подключения

Подключение розетки с USB портом не отличается сложностью. Однако, если нет достаточного опыта лучше пригласить специалиста. Для монтажа потребуется отвертка, индикатор фазы и нож.

Рассмотрим пошаговый алгоритм подключения в квартире:

1. Если место подготовлено, и не надо демонтировать существующую розетку, индикатором определяют фазный провод.
2. В щитке обесточивают питающую линию.
3. Снимают изоляцию с проводников.
4. Далее нужно вставить провода в зажимы модуля преобразования напряжения, и закрутить винты. Проверить надежность подключения к 220 В.
5. Поместить розетку в технологическое место на стене.
6. Если имеются усики крепления, попеременно подтягивая их, добиться размещения розетки строго посередине. Если розетка крепится саморезами, выставить ее посередине и прикрутить.
7. Установить декоративную накладку.
8. Подать напряжение и проверить работоспособность зарядного устройства.

Подключение USB-розетки в частном доме ничем не отличается от монтажа в квартире. Однако, следует помнить, что работать с электричеством без соответствующих навыков опасно. Поэтому приступать к работе следует с соблюдением условий техники безопасности. Предлагаем Вам посмотреть видеоинструкцию по монтажу USB-розетки из серии Unica New от компании Schneider electric:

Также возможно вам пригодится схема подключения USB-розетки:

Достоинства

Как и все приборы, USB–розетка имеет свои достоинства, и к ним можно отнести:

• Современный дизайн и многообразие вариантов исполнения.
• Простота подключения розетки и эксплуатации.
• Безопасность. Если рядом отсутствует розетка на 220 В, то таким прибором может пользоваться даже человек с ограниченными возможностями или ребенок.
• Возможность заряжать несколько устройств одновременно.
• Не надо постоянно искать зарядное устройство. Оно всегда под рукой и готово к работе;
• Скорость зарядки.

На рисунке внизу показан еще один из вариантов исполнения USB-розетки из линейки Celiane от Legrand:

Основным препятствием к массовому внедрению является высокая стоимость продукции. Однако, очевидные удобства компенсируют этот недостаток.

При выборе следует обращать внимание не только на цену, но и на производителя. Основными брендами на нашем рынке являются такие компании как Легранд, Livolo, Эра, Шнайдер. Отличие заключается в использованных материалах и конструктивных особенностях. При этом эти марки чаще всего подделывают недобросовестные производители. Поэтому обращайте на качество самого изделия. Оно не должно иметь перекосов, при изготовлении используется качественный пластик с равномерной окраской.

Теперь вы знаете, как подключить USB розетку к 220 В. Если остались вопросы, задавайте их в комментариях под статьей!

Материалы по теме:

• Как сделать USB вентилятор из подручных средств
• Какие розетки за границей
• Для чего нужно УЗМ-51М и как его подключить

Опубликовано 25.03.2020 Обновлено 25.03.2020 Пользователем Александр (администратор)

Как монтируется розетка USB

USB розетки

Розетка с USB портом в последнее время завоевывает все большее признание во всем мире. Ведь после принятия соответствующего стандарта в 2011 году все мобильные устройства в Европе должны иметь возможность зарядки от данного разъёма.

Благодаря чему удалось унифицировать виды зарядных устройств для большинства современных гаджетов и выработать единый стандарт для зарядных устройств.

Содержание

• Виды USB розеток
• Подключение USB розеток
  • Подключение встраиваемых USB розеток
  • Подключение встраиваемых USB розеток с выключателем
• Вывод

Виды USB розеток

Производители электроустановочного оборудования достаточно оперативно отреагировали на данное новшество. Сразу же появилось огромное количество USB розеток самых разнообразных модификаций и вариаций. Наибольшей признание сейчас получила встраиваемая USB розетка, но и другие модификации пользуются немалым спросом.

Виды USB розеток

Итак:

• Встраиваемые USB розетки представляют собой единый блок, внутри которого расположен блок питания и от одного до четырех USB разъёмов, расположенных на лицевой панели. Визуально он практически не отличим от обычной силовой встраиваемой розетки.

К преимуществам такого вида розеток можно отнести удобство их использования, стационарность и привлекательный внешний вид. Из недостатков отмечают повышенное энергопотребление в связи с потреблением электроэнергии даже в режиме холостого хода. Это значение не столь существенно и колеблется в пределах 0,1 – 0,5 Вт, но за месяц может набежать до 400Вт.

Обратите внимание! Номинальным напряжение USB розеток является 5В. При этом большинство блоков питания рассчитаны на ток до 750мА. Соответственно, если это двойная розетка как на видео, то в ней установлен блок питания на 1500мА.

• Розетки ЮСБ с выключателем не имеют этого недостатка. Но они имеют не столь минимизированный внешний вид, и вследствие дополнительного контакта увеличивается шанс их поломки. Кроме того, цена таких розеток несколько выше.

Дабы избежать установки выключателя и снизить энергопотребление, достаточно широко представлены обычные блоки питания с несколькими разъемами USB. Они вставляются в силовую розетку и обеспечивают возможность подключения сразу нескольких устройств.

Но в этом случае вы лишаетесь силовой розетки, что не всегда удачно. В этом случае вам потребуется розетка с ЮСБ разъемом, которая имеет как силовые, так и разъемы для зарядки. Обычно USB разъёмы вставляются сбоку, но в некоторых моделях они расположены рядом с силовыми контактами.

Недостатком такой розетки с USB является наличие дополнительных контактных соединений, что ограничивает ее использование для подключения мощных потребителей электроэнергии. Ну и в процессе эксплуатации такие розетки с USB не очень удобны.

Подключение USB розеток

Как видите, сейчас на рынке представлено достаточно большое количество USB розеток на самый разный вкус. Но независимо от их вида подключаются к электрической сети они достаточно просто. Тем не менее, ниже мы приведем варианты подключения наиболее распространенных моделей.

Подключение встраиваемых USB розеток

Начнем наш обзор вариантов подключения с наиболее распространенной модели – встраиваемой розетки. Вопросы установки закладных коробок, штробления стен и тому подобное мы рассматривать не будем, ведь они не отличаются от процессов установки обычных силовых розеток. Располагаться же USB розетка настенная должна таким образом, дабы недалеко было место для установки заряжаемых девайсов.

Подключение USB розеток

Итак:

• Для подключения USB розетки нам потребуется фазный и нулевой провод. Их мы можем взять от силовой розетки, расположенной рядом или с распределительной коробки. Исходить здесь стоит из целесообразности и трудоемкости прокладки провода.
• Прежде всего снимаем напряжение с распределительной коробки или розетки, в которой предстоит производить подключение.
• Фазный и нулевой провод от распределительной коробки подключаем к вводам розетки. У большинства производителей клеммы для подключения фазного и нулевого проводов имеют соответствующие обозначения. К клемме, обозначенной «L», подключаем фазный провод. К клемме, обозначенной «N», подключаем нулевой провод. Если соответствующего обозначения не имеется, то подключение производим в произвольном порядке.
• У некоторых производителей ЮСБ розетка может содержать дополнительно клемму с обозначением «PE» или «PEN». Этот контакт предназначен для подключения защитного заземления.

Обратите внимание! Для подключения USB розеток можно использовать провод сечением до 2,5 мм². Это ограничение обусловлено клеммами на вводах розетки. В то же время номинальный ток в 200мА в сети 220В позволяет использовать для его подключения минимально допустимый, согласно табл. 7.1.1 ПУЭ, провод сечением в 1,5 мм².

• На этом подключение окончено, и, закрепив розетку в закладной коробке при помощи винтов или зажимов и одев лицевую панель, можно производить подачу напряжения и проверку работоспособности розетки.

Подключение встраиваемых USB розеток с выключателем

Розетка ЮСБ с выключателем принципиально не отличается от своего собрата без коммутационного аппарата. Если выключатель и розетка поставляются единым блоком, то обычно коммутация между ними уже выполнена.

Поэтому мы будем рассматривать случай, когда выключатель устанавливается отдельно от розетки как более сложный.

На фото представлен способ подключения USB розеток через выключатель

Итак:

• Прежде всего снимаем напряжение с распределительной коробки или соседней розетки, от которой предстоит производить подключение.
• После этого к вводу выключателя подключаем фазный провод. Провод от вывода выключателя подключаем к соответствующему контакту на блоке USB розетки. Обычно он обозначен аббревиатурой «L». Если такового обозначения нет, то просто к одному из контактов.
• Нулевой провод от распределительной коробки подключаем непосредственно ко вводу розетки. Если ваша сеть выполнена согласно норм ПУЭ, то этот провод обозначен голубым цветом.
• Далее наша инструкция советует подключить к соответствующим контактам защитный провод, если место для такового предусмотрено на розетке. После этого можно закрепить розетку и выключатель, подать напряжение и опробовать работоспособность нашей схемы.

Вывод

Как видите, выполнить подключение USB розеток своими руками не так уж сложно. Это является одним из доводов в пользу установки такого изделия и у себя дома.

Ведь он не только позволит заряжать ваши гаджеты, но и обозначит место для их хранения. Ведь у вас всегда будет место, где телефон или планшет проще всего поставить на зарядку или просто положить на хранение.

Что делать с установкой USB-розетки?

В течение последних нескольких лет мир дизайна прилагал героические усилия, чтобы догнать нашу одержимость смартфонами и планшетами. Одно из самых захватывающих изменений: электрические розетки претерпели столь необходимую переделку со встроенными USB-разъемами. «Наконец-то!!!» кричат ​​все везде. Однако, как только восторг утихает, у нас остается так много вопросов, начиная с процесса покупки и заканчивая тем, как, черт возьми, он установлен. Здесь, чтобы ответить на них, Тимоти Даль, основатель блога по благоустройству дома Charles + Hudson. Как и все остальное человечество, его семье нравятся новые USB-разъемы. «Нам не нужно гоняться за зарядными устройствами по всему дому — просто возьмите кабель и вперед, не говоря уже о быстрой и эффективной зарядке, которую обеспечивают эти розетки!»

Можно ли заменить обычные электрические розетки на USB-розетки самостоятельно или лучше нанять?
«Вы можете сами заменить свои стандартные электрические розетки на зарядное/защитное гнездо USB Type-A и Type-C от Leviton за 30 долларов. Leviton предоставляет подробные инструкции по установке для каждой розетки и предлагает видео по установке на своем канале YouTube. Лучше изучить провода в настенной коробке до выполнения самостоятельной установки; если ваши провода не соответствуют предоставленному описанию или если у вас нет надлежащих заземляющих проводов, вам обязательно следует нанять электрика.Кроме того, если вы не чувствуете себя удобно менять самому, пригласить электрика всегда лучший вариант. »

Вы должны купить определенный вид?
«Преимущество зарядных USB-розеток Leviton заключается в том, что они работают как с USB Type-A, так и с USB Type-C, поэтому нет необходимости обновлять их позже. Type-C — это новейший зарядный порт, который используется в новейших телефонах и планшетах. оснащены для более быстрой зарядки.»

Если вы хотите сделать это своими руками, каков процесс установки?
«Самостоятельная работа начинается с отключения питания в розетке с вашего электрического щита. Используйте мультиметр или тестер, чтобы убедиться, что в розетке нет питания. Затем вы можете использовать отвертку, чтобы снять внешнюю настенную пластину. и удалите винты, крепящие розетку к настенной коробке за ней. Снимите розетку и отсоедините нейтральный (обычно белого цвета), горячий (обычно черный) и заземляющий (обычно непокрытый медный) провода. Наконец, снова присоедините их к соответствующие винты на задней панели новой USB-розетки и установите ее обратно на стену. По моему опыту, эта работа обычно не занимает более 15–20 минут. Опять же, вы можете узнать больше о том, как установить ее здесь.

Если вы хотите нанять кого-то, кому вы должны позвонить?
«USB-разъем для зарядки устанавливается так же, как и стандартная розетка, поэтому любой электрик должен быть в состоянии это сделать. Если ваш супервайзер занимается электромонтажными работами, он также сможет легко его установить. Просто сообщите им, что вы например, заменить существующую розетку на ту, в которой есть встроенная возможность зарядки через USB».

Выбор лучшей USB-розетки для дома или гаража

Узнайте, что вам нужно знать о различных типах и требованиях к установке USB-розеток для дома и гаража, прежде чем приступать к выполнению этого самостоятельного электрического проекта.

Семейный мастер на все руки

Будьте разумны при выборе USB-розетки

Кабели и порты USB (универсальная последовательная шина) начинались как средство передачи данных между хостом, например компьютером, и внешним устройством, например жесткий диск или принтер. Вскоре USB превратился в источник питания, а настенные USB-розетки предназначались специально для зарядки. Эти розетки для зарядных устройств преобразуют 120-вольтовую мощность переменного тока в 5-вольтовую мощность постоянного тока. Вы найдете розетки USB в домашних центрах и в Интернете. Ожидайте платить от 15 до 30 долларов. Вот некоторые вещи, которые следует учитывать перед покупкой.

Чем больше устройств, тем медленнее зарядка.

Порты зарядного устройства USB в розетке делят общую выходную мощность. Телефоны обычно потребляют 1 ампер. Таблетка может потреблять до 2,4 ампер. Благодаря двум портам зарядного устройства на 3,6 ампера вы можете заряжать телефон и планшет. Однако, если у вас есть два устройства, каждое из которых требует 2,4 ампера, зарядка будет немного медленнее.

Ознакомьтесь с шестью простыми дополнениями для домашних технологий, которые можно сделать своими руками.

Подойдет?

Розетки зарядного устройства USB больше, чем обычная розетка. Если ваша распределительная коробка имеет глубину 2 дюйма или меньше, выберите розетку USB с проводами сбоку, а не сзади. Это может избавить вас от необходимости замены существующей распределительной коробки.

Выберите высокий выходной ток

После того, как вы определитесь с конфигурацией, которая соответствует вашим потребностям, выбор прост: выберите вариант с самым высоким выходным током в этой конфигурации. Когда вы подключаете свой телефон или устройство, порт USB распознает его и подает только ту силу тока, которую может выдержать устройство. Если этого распознавания не произойдет, зарядный USB-порт будет выдавать только 0,5 ампера, что является безопасным значением для любого устройства. Так что вам не нужно беспокоиться о поломке телефона.

Варианты розеток USB:

Самая универсальная

Комбинированная розетка имеет две розетки переменного тока с двумя вертикальными портами USB для зарядки. Вертикальная ориентация обеспечивает больше места для подключения шнуров питания переменного тока.
