Расчет тока 10кв: Сервис расчёта параметров трёхфазной сети

формула, онлайн расчет, выбор автомата

  • Формула расчета мощности электрического тока
  • Подбираем номинал автоматического выключателя
  • Онлайн расчет мощности тока для однофазной и трехфазной сети

Проектируя электропроводку в помещении, начинать надо с расчета силы тока в цепях. Ошибка в этом расчете может потом дорого обойтись. Электрическая розетка может расплавиться под действием слишком сильного для нее тока. Если ток в кабеле больше расчетного для данного материала и сечения жилы, проводка будет перегреваться, что может привести к расплавлению провода, обрыва или короткого замыкания в сети с неприятными последствиями, среди которых необходимость полной замены электропроводки – еще не самое плохое.

Знать силу тока в цепи надо и для подбора автоматических выключателей, которые должны обеспечивать адекватную защиту от перегрузки сети. Если автомат стоит с большим запасом по номиналу, к моменту его срабатывания оборудование может уже выйти из строя. Но если номинальный ток автоматического выключателя меньше тока, возникающего в сети при пиковых нагрузках, автомат будет доводить до бешенства, постоянно обесточивая помещение при включении утюга или чайника.

Формула расчета мощности электрического тока

Согласно закону Ома, сила тока(I) пропорциональна напряжению(U) и обратно пропорциональна сопротивлению(R), а мощность(P) рассчитывается как произведение напряжения и силы тока. Исходя из этого, ток в участке сети рассчитывается: I = P/U.

В реальных условиях в формулу добавляется еще одна составляющая и формула для однофазной сети приобретает вид:

I = P/(U*cos φ),

а для трехфазной сети: I = P/(1,73*U*cos φ),

где U для трехфазной сети принимается 380 В, cos φ – это коэффициент мощности, отражающий соотношение активной и реактивной составляющих сопротивления нагрузки.

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Для современных блоков питания реактивная компонента незначительна, величину cos φ можно принимать равной 0,95. Исключение составляют мощные трансформаторы (например, сварочные аппараты) и электродвигатели, они имеют большое индуктивное сопротивление. В сетях, где планируется подключение подобных устройств, максимальную силу тока следует рассчитывать с использованием коэффициента cos φ, равного 0,8 или рассчитать силу тока по стандартной методике, а потом применить повышающий коэффициент 0,95/0,8 = 1,19.


Подставив действующие значения напряжения 220 В/380 В и коэффициента мощности 0,95, получаем I = P/209 для однофазной сети и I = P/624 для трехфазной сети, то есть в трехфазной сети при одинаковой нагрузке ток втрое меньше. Никакого парадокса тут нет, так как трехфазная проводка предусматривает три фазных провода, и при равномерной нагрузке на каждую из фаз она делится натрое. Поскольку напряжение между каждым фазным и рабочим нулевым проводами равно 220 В, можно и формулу переписать в другом виде, так она нагляднее: I = P/(3*220*cos φ).



Что такое УЗО в электрике: разновидности, принцип работы

Подключение двухклавишного выключателя: схемы, советы, инструкция

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

  • 6 А – 1,2 кВт;
  • 8 А – 1,6 кВт;
  • 10 А – 2 кВт;
  • 16 А – 3,2 кВт;
  • 20 А – 4 кВт;
  • 25 А – 5 кВт;
  • 32 А – 6,4 кВт;
  • 40 А – 8 кВт;
  • 50 А – 10 кВт;
  • 63 А – 12,6 кВт;
  • 80 А – 16 кВт;
  • 100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

  • электросауна (12 кВт) — 60 А;
  • электроплита (10 кВт) — 50 А;
  • варочная панель (8 кВт) — 40 А;
  • электроводонагреватель проточный (6 кВт) — 30 А;
  • посудомоечная машина (2,5 кВт) — 12,5 А;
  • стиральная машина (2,5 кВт) — 12,5 А;
  • джакузи (2,5 кВт) — 12,5 А;
  • кондиционер (2,4 кВт) — 12 А;
  • СВЧ-печь (2,2 кВт) — 11 А;
  • электроводонагреватель накопительный (2 кВт) — 10 А;
  • электрочайник (1,8 кВт) — 9 А;
  • утюг (1,6 кВт) — 8 А;
  • солярий (1,5 кВт) — 7,5 А;
  • пылесос (1,4 кВт) — 7 А;
  • мясорубка (1,1 кВт) — 5,5 А;
  • тостер (1 кВт) — 5 А;
  • кофеварка (1 кВт) — 5 А;
  • фен (1 кВт) — 5 А;
  • настольный компьютер (0,5 кВт) — 2,5 А;
  • холодильник (0,4 кВт) — 2 А.

Как подключить проходной выключатель: схемы подключения

Расчет сечения кабеля по мощности: практические советы от профессионалов

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Онлайн расчет мощности тока для однофазной и трехфазной сети

Для корректной работы формы расчета, дробовые числа нужно вводить через точку «.»

Тип сети:
1-фазная сеть 3х-фазная сеть Характер нагрузки:
Активная Реактивная Мощность, Вт:
Напряжение, В:

Результат:
Ток, A:

Поделиться:

Пример расчета уставок кабельной линии 10 кВ с ответвлениями

В данной статье будет рассматриваться пример расчета уставок токовых защит для кабельной линии 10 кВ с ответвлениями.

Согласно ПУЭ 7-издание пункт 3.2.93 на линиях с односторонним питанием от многофазных КЗ должна предусматриваться двухступенчатая токовая защита.

Первая ступень – токовая отсечка (ТО) без выдержки времени, вторая ступень максимально-токовая защита (МТЗ) с независимой или зависимой характеристикой выдержки времени.

В конце каждого ответвления установлены трансформаторы типа ТМГ 10/0,4 кВ, защищенные предохранителями типа ПКТ. Расчетная схема кабельной линии 10 кВ представлена на рис.1.

Исходные данные

1. Параметры питающей системы:

  • Uc.ном = 10,5 кВ – среднее номинальное напряжение системы;
  • Iк.мах. = 5500 А – ток КЗ системы в максимальном режиме на шинах 10 кВ;
  • Iк.min. = 5030 А – ток КЗ системы в минимальном режиме на шинах 10 кВ;

2. Характеристики трансформаторов 10,5/0,4 кВ

Тип тр-ров Мощность Sном. , кВА Номинальное напряжение, кВ Напряжение
короткого
замыкания Uк, %
ВН НН
ТМГ-160/10 160 10,5 0,4 4,5
ТМГ-250/10 250 10,5 0,4 4,5
ТМГ-400/10 400 10,5 0,4 4,5

3. Параметры линий:

Значения активных и реактивных сопротивлений для кабеля марки АСБ-10 сечением 35 мм2 определяем по таблице 2-5 [Л1.с 48].

  • Rуд.=0,894 Ом/км – удельное активное сопротивление;
  • Худ. = 0,095 Ом/км – удельное реактивное сопротивление;
  • L1 = 1500 м – длина кабельной линии КЛ-1;
  • L2 = 1000 м – длина кабельной линии КЛ-2;

4. Для защиты кабельной линии применяется микропроцессорный терминал типа Sepam 1000+S40 компании «Schneider Electric».

5. Трансформаторы тока ТОЛ-СЭЩ-10-100/5:

  • Iтт1ном. = 100 А –номинальный первичный ток ТТ;
  • Iтт2ном. = 5 А –номинальный вторичный ток ТТ;
  • nт = Iтт1ном./ Iтт2ном. = 100/5 = 20 – номинальный коэффициент трансформации ТТ.

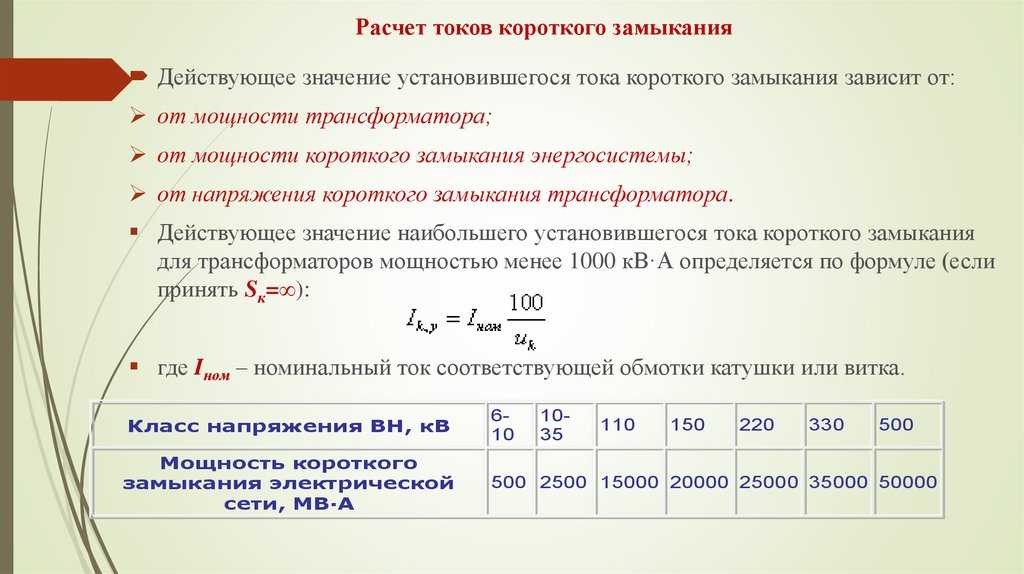

1. Расчет тока трехфазного КЗ

1.1. Определяем максимальный рабочий ток для трансформаторов 10,5/0,4 кВ:

1.2. Определяем полное сопротивление двухобмоточных трансформаторов 10,5/0,4 кВ по выражению 25 [Л2. с. 27]:

где:

  • Uном. – номинальное напряжение трансформатора, кВ;
  • Sном. – номинальная мощность трансформатора, кВА;

Еще в технической литературе вы можете встретить, вот такую формулу по определению полного сопротивления трансформатора.

Как мы видим результаты совпадают.

1.3. Определяем сопротивление системы в максимальном режиме по выражению 3 [Л2. с. 5]:

1.4. Определяем сопротивление кабельных линий с учетом длины, по формулам представленным в [Л5. с. 21]:

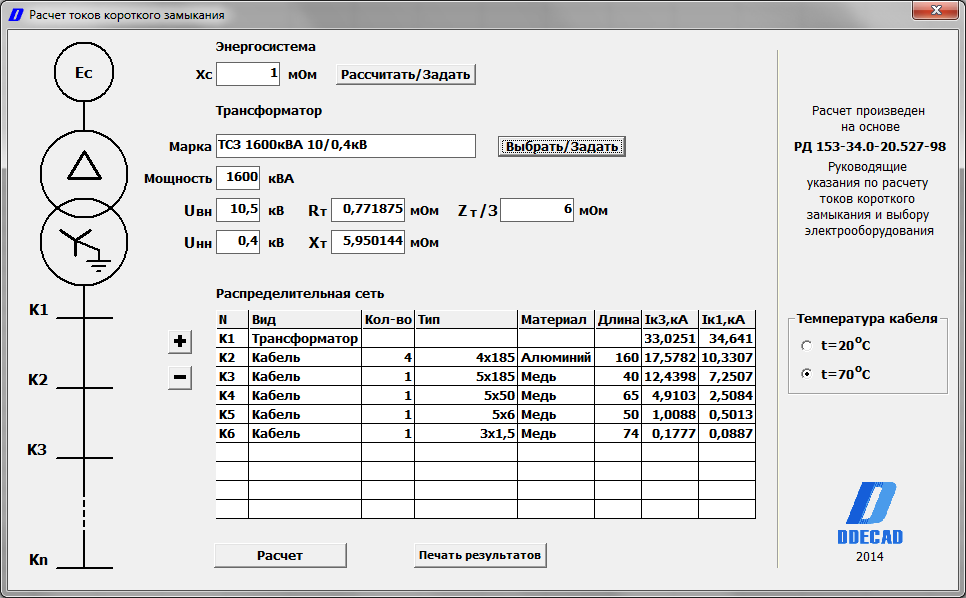

1. 5. Рассчитаем ток трехфазного КЗ в точке подключения трансформаторов (точка К2), ближних к источнику питания (в конце кабельной линии КЛ-1):

1.6. Рассчитаем ток трехфазного КЗ в точке К3 в конце кабельной линии КЛ-2:

2. Расчет токовой отсечки линии

Согласно [Л3, с.39] селективность токовой отсечки без выдержки времени установленной на линии обеспечивается выбором ее тока срабатывания Iто.с.з. большим, чем максимальное значение тока КЗ Iк.з.макс. при повреждении в конце защищаемой линии.

При расчете ТО линии, по которой питается несколько трансформаторов, ТО должна отстраиваться от КЗ на выводах ближайшего трансформатора для обеспечения селективности между ТО и защитами трансформаторов [Л4, с.22] (см. пример 12 [Л3, с.102]).

2.1. Определяем ток срабатывания токовой отсечки по выражению 1-17 [Л3, с.39]:

где: kн – коэффициент надежности, для цифровых терминалов, в том числе Sepam принимается в пределах 1,1 – 1,15;

Токовую отсечку нужно отстраивать не только от максимального значения тока КЗ, но и отстраивать от бросков тока намагничивания (БТН) силовых трансформаторов согласно [Л3, с. 41].

Данные токи возникают в момент включения под напряжения ненагруженного трансформатора и могут достигать значения 5-7*Iном.тр.

Однако как показывает практика, выбор тока срабатывания ТО по условию отстройки от максимального значения тока КЗ, обеспечивает и отстройку от бросков тока намагничивания.

2.2. Для проверки себя, выполним условие отстройки ТО от бросков тока намагничивания по выражение 4.12 [Л4, с.22]:

где:

  • kбтн = 5 — 7 – коэффициент броска тока намагничивания;
  • ∑Iном.тр. – сумма номинальных токов всех трансформаторов, питающихся по линии, А;

2.3. Определяем вторичный ток срабатывания реле по формуле 1-3 [Л3, с.18]:

где: kсх=1 — когда вторичные обмотки трансформаторов тока, выполнены по схеме «полная звезда» и «неполная звезда»;

2.4. Определяем коэффициент чувствительности при двухфазном к.з. в минимальном режиме по выражению 1-5 [Л3, с.19]:

Согласно ПУЭ 7 издание пункт 3.2.21.2 kч.то > 1,5.

Принимает ток срабатывания ТО Iто. с.з.=2849 A, время срабатывания ТО t = 0 сек.

3. Расчет МТЗ линии

3.1. Определим ток срабатывания МТЗ по условию отстройки от самозапуска двигателей нагрузки после восстановления питания действием автоматики по выражению 1-1 [Л3, с.16]:

где:

  • kн = 1,1 – 1,15 – коэффициент надежности, берется по ана0логии из расчета ТО;
  • kв — коэффициент возврата, для цифровых терминалов рекомендуется принимать – 0,96, для Sepam принимается 0,935;
  • kсзп. – коэффициент самозапуска, в связи с тем, что в данном примере линия питает только бытовую нагрузку (двигательная нагрузка — отсутствует), по опыту эксплуатации и проведенных исследований рекомендуется принимать kсзп. = 1,2 – 1,3 [Л3, с.75, 111], при условии, что время срабатывания защиты будет не менее 0,5 с.

Если же у вас в виде нагрузки преобладают асинхронные двигатели напряжением до 1000 В, в этом случае нужно определить коэффициент самозапуска.

В качестве примера, расчет коэффициента самозапуска, рассмотрен в статье: «Пример выбора уставок секционного выключателя 6(10) кВ».

Iраб.макс. – максимальный рабочий ток линии, то есть Iраб.макс. – это сумма номинальных токов всех трансформаторов, питаемых по защищаемой линии, без учета коэффициента загрузки трансформаторов.

Определяя Iраб.макс. без учета коэффициента загрузки, мы создаем определенный расчетный запас на несколько лет.

3.2. Определяем вторичный ток срабатывания реле по выражению 1-3 [Л3, с.18]:

3.3. Определяем коэффициент чувствительности при двухфазном КЗ в основной зоне действия защиты (точка КЗ с наименьшим током КЗ) по выражению 1-5 [Л3, с.19]:

3.4. Определяем коэффициент чувствительности в зоне резервирования, т.е. когда КЗ у нас на шинах 0,4 кВ трансформаторов ответвления.

3.4.1. Определим токи КЗ за трансформаторами:

3.4.2. Определяем коэффициенты чувствительности при двухфазном КЗ в зоне резервирования:

Согласно ПУЭ 7-издание пункт 3.2.25 kч ≥1,2. Очень часто МТЗ не чувствительна к повреждениям за маломощными трансформаторами, в этом случае, допускается не резервировать отключение КЗ за трансформаторами, согласно ПУЭ 7-издание пункт 3. 2.17.

3.5. Определяем ток срабатывания МТЗ по условию согласования с плавкими вставками предохранителей трансформаторов по выражению 4.3 [Л4, с.16]:

где:

  • kотс. = 1,3 – коэффициент отстройки;
  • k”отс. = 2 – коэффициент отстройки от номинального тока плавкой вставки предохранителей;
  • Iвс.ном.макс. – наибольший из номинальных токов плавких вставок предохранителей, А;
  • ∑Iраб.макс. – суммарный ток нагрузки неповрежденных присоединений, А.

Если же в место предохранителя у вас установлен автоматический выключатель, то ток срабатывания определяется по формуле 4.4 [Л4, с.16]:

Предварительно принимает наибольший ток срабатывания МТЗ Iс.з. = 195 A.

3.6. Определяем выдержку времени МТЗ с независимой времятоковой характеристикой.

Как видно из рис. П-11 при токе МТЗ Iс.з. = 195 A время плавления плавкой вставки достигает 8 с, что неприемлемо, поэтому нужно увеличить ток срабатывания МТЗ, что бы уменьшить время срабатывания.

Построим карту селективности для предохранителя ПКТ-50 по следующим точкам используя типовую времятоковую характеристику (см. рис. П-11): 200А – 8 с, 400 А – 0,55 с, 500 А – 0,3 с, 600 А – 0,18 с, 700 А – 0,14 с, 800 А – 0,09 с, 900 А – 0,07 с, 1000 А – 0,05 с.

В соответствии с ГОСТ 2213-79 отклонения значения ожидаемого тока КЗ при данном времени плавления плавкого элемента tпл. от значения тока КЗ, получаемого по типовой времятоковой характеристике плавления, не должно превышать ±20%.

Исходя из этого, типовая характеристика предохранителя типа ПКТ 50 должна быть смещена вправо на 20%.

Построим времятоковую характеристику с учетом 20% по следующим точкам:

  • 200А + 20% = 240 А – 8 с;
  • 400А + 20% = 480 А – 0,55 с;
  • 500А + 20% = 600 А – 0,3 с;
  • 600А + 20% = 720 А – 0,18 с;
  • 700А + 20% = 840 А – 014 с;
  • 800А + 20% = 960 А – 0,09 с;
  • 900А + 20% = 1080 А – 0,07 с;
  • 1000А + 20% = 1200 А – 0,05 с;

Исходя из времятоковой характеристики плавких предохранителей, принимаем ток срабатывания МТЗ Iс. з. = 500 A, при таком токе плавкая вставка предохранителя расплавится за время tвс = 0,3 с.

Согласно [Л3, с.78] ступень селективности между защитой линии 10 кВ и предохранителем должна быть в пределах ∆t = 0,5 – 0,7 с.

3.6.1. Определяем время срабатывания МТЗ линии:

tс.з. = tвс + ∆t = 0,3 + 0,5 = 0,8 с

Принимает ток срабатывания МТЗ Iс.з. = 500 A и время срабатывания МТЗ tс.з. = 0,8 с.

Литература:

1. Проектирование кабельных сетей и проводок. Хромченко Г.Е. 1980 г.
2. Расчет токов короткого замыкания в электросетях 0,4-35 кВ, Голубев М.Л. 1980 г.
3. Расчеты релейной защиты и автоматики распределительных сетей. М. А. Шабад, 2003г.
4. СТО ДИВГ-059-2017 «Релейная защита распределительных сетей 6-10 кВ. Расчет уставок. Методические указания» ООО «НТЦ «Механотроника» 2017 г.
5. Расчет токов короткого замыкания для релейной защиты. И.Л.Небрат. 1998 г.

Всего наилучшего! До новых встреч на сайте Raschet.info.

времятокоовые характеристики, МТЗ линии, Пример расчета уставок кабельной линии, расчет ТКЗ, расчет уставок кабельной линии, ТО линии, токовая отсечка линии

Калькулятор

кВА в силу тока

Калькулятор кВА в силу тока поможет вам определить силу электрического тока в системе переменного тока при определенных нагрузках по мощности и напряжению. С помощью этого калькулятора и к концу этого текста вы сможете:

  • Узнать, как преобразовать кВА в ампер;
  • Изучите формулы для преобразования кВА в ампер; и
  • С легкостью выполняйте преобразование кВА в силу тока.

Как преобразовать кВА в ампер

Путем размерного анализа мы можем заключить, что единица измерения полной мощности, кВА или киловольт-ампер , по существу является произведением напряжения в киловольтах и силы тока в амперах. Чтобы найти силу тока в данной электрической системе с известной полной мощностью в кВА, нам просто нужно разделить значение кВА на величину напряжения, присутствующего в системе. Мы можем выразить это в форме уравнения, как показано ниже:

I=SV,I = \frac{S}{V},I=VS​,

Где:

  • III — Сила тока в амперах ;
  • SSS — Полная мощность в киловольт-амперах ; и
  • ВВВ- Напряжение в киловольтах ;

По совпадению, приведенная выше формула для преобразования кВА в амперы также является формулой, которую мы можем использовать для нахождения силы тока в однофазной энергосистеме . С другой стороны, чтобы найти силу тока в 3-фазной энергосистеме , нам нужно только умножить напряжение на 3\small \sqrt{3}3​ для междуфазного напряжения или умножить напряжение на 3\маленький 33 для фазного напряжения. С учетом сказанного наша формула расчета 3-фазных кВА в амперах будет следующей:

Для 3-фазного линейного подключения

I=S3×VI = \frac{S}{\sqrt{3} \times V}\\[2.0em]I=3

​×VS​

Для 3-фазной линии к нейтрали

I=S3×VI = \frac{S}{3 \times V}I=3×VS​ 3-фазные формулы расчета кВА в амперы, как насчет того, чтобы обсудить, как использовать наш калькулятор кВА в силу тока? 🙂

🙋 Для значений напряжения в вольт мы можем умножить полную мощность в кВА на 1000 к преобразовать его в вольт-ампер (ВА) . Следовательно, разделив полную мощность в вольт-амперах на вольты, мы получим ампер.

Как пользоваться нашим калькулятором преобразования кВА в ампер

Этот калькулятор преобразования кВА в ампер очень прост в использовании. Вот шаги, которые необходимо выполнить при использовании нашего калькулятора кВА в силу тока:

  1. Во-первых, выберите распределение нагрузки вашей электрической системы.
  2. Затем введите полную мощность , которая требуется вашей системе.
  3. Наконец, введите напряжение , приложенное к электричеству.

Выполнив эти шаги, вы мгновенно найдете значение силы тока, протекающей через вашу электрическую систему. Вот как быстро наш калькулятор выполняет преобразование кВА в силу тока.

Если вместо полной мощности вам известен коэффициент мощности и реальная мощность вашей электрической системы, вы можете ввести значения этих параметров в расширенном режиме нашего калькулятора.

Если этот калькулятор покажется вам интересным, возможно, вам понравятся и другие связанные инструменты, перечисленные ниже:

  • Калькулятор преобразования ватт в ампер;
  • Калькулятор отношения мощности к силе тока; и
  • Калькулятор силы тока трехфазного двигателя.

Часто задаваемые вопросы

Сколько ампер может выдержать трансформатор на 50 кВА?

Трансформатор мощностью 50 кВА может выдерживать ток около 120,28 ампер при 3-фазном напряжении 240 вольт. Чтобы вычислить это значение, мы:

  1. Сначала преобразовать 50 кВА в 50 000 ВА , умножив 50 кВА на 1000.
  2. Затем разделите 50 000 ВА на 240 вольт , чтобы получить 208,333 ампера.
  3. Наконец, мы делим 208,333 ампера на √3 или 1,73205, чтобы получить 120,28 ампер .

Как преобразовать ампер в кВА?

Чтобы преобразовать амперы в кВА в однофазной энергосистеме, вы можете использовать формулу S = I × V / 1000 , где сила тока (I) выражается в амперах, напряжение (V) — в вольтах, а результирующая полная мощность (S) выражается в киловольт-амперах или кВА. С другой стороны, для трехфазной системы можно использовать S = I × V × √3 / 1000 для линейного напряжения и S = I × V × 3 / 1000 для линейного напряжения.

Сколько кВА составляет 30 ампер?

Электрическая система, потребляющая 30 ампер при 220 В, дает 11,43 кВА полной мощности. Мы можем рассчитать это, умножив 30 ампер на √3 или 1,73205, чтобы получить 51,96152 ампер. После этого умножаем наше произведение на 220 В и получаем 11 431,53 ВА. Разделив наш конечный продукт на 1000 или переместив его десятичную точку на три шага влево, мы получим окончательный результат 11,43 кВА.

Преобразование кВА в кВт, кВт в кВА, кВт в л.с.

   НЕМЕДЛЕННАЯ ДОСТУПНОСТЬ!
Ускоренная доставка — США и Канада

 877-866-6895

Мы покупаем и продаем промышленные генераторы

Основана в 1981 году

НЕМЕДЛЕННАЯ ДОСТУПНОСТЬ — США и Канада

87154

5

Статьи и другая информация

Категории запасов
  • Подержанные генераторы
  • Новые генераторы
  • Дизельные генераторы
  • Генераторы природного газа
  • Портативные генераторы
  • Жилые генераторы
Поиск генератора

ПроизводительAscoCaterpillarCumminsDetroitGeneracKohlerOnanRusselectricSpectrumThomson TechnologyZenith

Мощность10-99кВт100-249250-499квт500-999квт1000-1999квт2000-4000квт

FuelDiesel

Мы покупаем бывшие в употреблении и излишки генераторов!

Получите $$$ за бывшее в употреблении электроэнергетическое оборудование

Получить информацию здесь

Ведущие производители
  • Гусеница
  • Камминс
  • Джон Дир
  • МТУ
  • Колер
  • Женерак
  • СРП
Статьи и информация
  • Зачем использовать дизель?
  • Новый против бывшего в употреблении
  • Размер генератора
  • Типы и использование
  • Советы по покупке б/у
  • Словарь терминов
  • Калькуляторы мощности
  • Электрические формулы
  • Потребление топлива
  • Таблица силы тока

Искать:

Следующие калькуляторы помогут вам определить мощность генератора, необходимую для вашего конкретного применения. Другие калькуляторы на этой странице предназначены для преобразования единиц измерения и других расчетов, связанных с мощностью.

Расчет Руководство по стандартным Uints
Калькулятор мощности Киловольт-ампер кВА
Преобразование кВА в кВт Киловатт (1000 Вт = 1 кВт) кВт
Преобразование кВт в кВА Ампер (Вольт-ампер или ток) я
Преобразование кВт в л.с. Вольт Э
Ампер, если известны кВА Коэффициент мощности ПЭ
кВА Требуется для запуска двигателей Эффективность в процентах %EFF
  Лошадиная сила л. с.
Калькулятор потребляемой мощности
Фаза Вольт Требуется
В 		Ампер
я 		Мощность
Фактор 		= Мощность
кВт
1
3 		.8
1.0
Преобразование кВт в кВА
кВт = кВА
Преобразование кВА в кВт
кВА = кВт
Преобразование кВт в л. с.
кВт = л.с.
Генераторная установка какого размера необходима для запуска трехфазного электродвигателя Прямой пуск от сети (DOL)
л.с. из
Мотор 		= Генератор
кВА Требуется
Расчет ампер (когда вы знаете кВА)
Фаза
1,2,3 		Генератор
кВА 		Вольт
Требуется 		= Ампер
I

* ЮРИДИЧЕСКАЯ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Всякий раз, когда речь идет о сложных электрических расчетах, всегда целесообразно обратиться за помощью к сертифицированному электрику. Калькуляторы на этой странице предназначены только для расчета общих оценок. В большинстве случаев необходимо учитывать множество дополнительных факторов (таких как высота над уровнем моря, местные условия, потери в железе, КПД двигателя и т. д.). Если вы все еще не уверены или вам нужна помощь в анализе вашей текущей ситуации, не стесняйтесь обращаться к нам с вашими вопросами.



Таблица со стандартными электрическими формулами

Таблица приблизительного расхода топлива генератора

Статья о том, как определить размер генератора

Если у вас есть вопросы, вы уже знаете свои требования или заинтересованы в покупке, свяжитесь с нами или просмотрите наш обширный перечень новых резервных генераторов и бывших в употреблении генераторных установок, чтобы найти резервную или основную генераторную установку, соответствующую вашим потребностям.

Опубликовано

в

от

admin

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
