Звонок электрический схема: Как подключить дверной звонок

Обозначение звонка на электрической схеме: создание чертежа

Комментариев 0
Звонок, Разное

Прежде чем рассказать, как обозначают звонок на любой электрической схеме, скажем пару слов о схемах в целом.

Если в руки к вам попала любая из электрических схем, то вы в ней разберетесь только если обладаете соответствующими знаниями графических и буквенных условных обозначений. В противном случае, вы совершенно ничего в ней не поймете. Для чего же были придуманы эти специальные обозначения?

Условные обозначения в чертежах

Все электрические схемы, как правило, громоздки и содержат уйму информации, подробное описание которой заняло бы несколько листов и целую кучу времени. Чтобы вместить все необходимые данные на объём одного листа и при этом компактно их расположить, и придуман специальный набор обозначений.

Вся интересующая вас информация об условных обозначениях расписана в таких документах, как ГОСТ 21.614, ГОСТ 2.722-68, ГОСТ 2. 763-68, ГОСТ 2.729-68, ГОСТ 2.755-87 и прочие. В каждом из этих документов приводится подробное описание и расшифровка некоторых обозначений, встречающихся на чертежах по электричеству.

К примеру, ГОСТ 21.614 характеризуется наличием изображений условных электрических приборов и проводок. ГОСТ 2.722-68 – обозначением электрических машин. Остальные ГОСТы и прочая документация, также описывает встречающиеся на электрических чертежах изображения.

Впрочем, даже после получения соответствующего образования, вы вряд ли сможете рассчитывать на то, что вам доверят какой-либо ответственный проект. Наверняка вы проведете не один месяц или год в изучении нормативной документации и оттачивании приобретенных во время обучения навыков, как в процессе расшифровки обозначений реальных проектов, так и в выполнении поставленных руководством задач.

Основные элементы электрической цепи

Подобную работу вам доверят не просто так, а для того, чтобы вы научились быстро читать любые электрические схемы и принимать на основании их нужные решения. В процессе практики вы заметите, что время от времени некоторые ГОСТы, СНиПы и прочая нормативно-техническая документация меняется. В нее регулярно вносятся изменения, учитывать которые придется при прочтении попавших в ваше распоряжение электрических чертежей и во время внесения в них правок.

Характерно, что встречающихся в нормативных документах и электрических картах обозначений так много, что запомнить их все не представляется возможным. Вы столкнетесь с узкоспециализированными профессиями, работающими только в своей сфере.

Подобные правила стали практиковаться после того, как произошло разделение электрических схем на ряд подвидов. Наверняка вы слышали про существование электрических, гидравлических, газовых, кинематических, энергетических, комбинированных и прочих схем.

Упомянутые схемы бывают нескольких типов. Таких, как –структурная, функциональная, полная, монтажная, общая, объединённая и прочие.

Условные обозначения

Вот мы и подошли к описанию тех самых графических обозначений. Обычно они регламентируются такими документами, как ГОСТ 2.709-89, ГОСТ 2.721-74 и ГОСТ 2.755-87. И если первый из упомянутых ГОСТов относится к условному обозначению проводов, контактных соединений, электрических элементов, ряда оборудования и участков цепи, то в последних приводятся общие графические обозначения, коммутационные устройства и контактные соединения.

К примеру, обозначения автоматов, рубильников, контакторов, тепловых реле и прочего, приведены только лишь в ГОСТе 2.755-87.

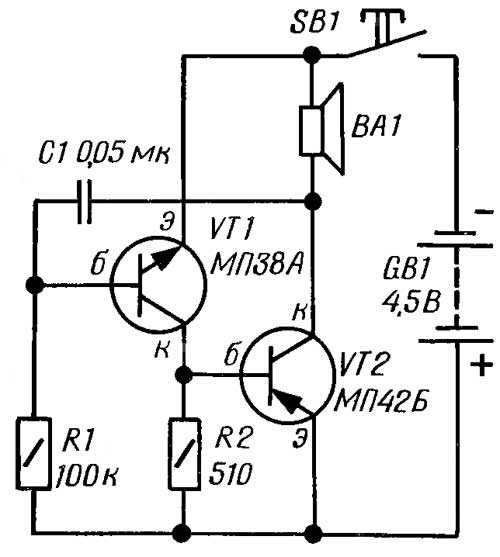

Пример электрической схемы с выполненным подключением звонка

Только после того, как вы досконально изучите все три ГОСТа, для вас не составит труда определить обозначение звонка на любой из электрических схем.

Читайте также: Электрический звонок

Буквенные обозначения

Наряду с различными графическими изображениями, обозначающими тот или иной прибор на электрической схеме, на них присутствуют и буквенные символы. Чтобы их расшифровать, вам достаточно воспользоваться ГОСТом 2. 710-81. На его страницах вы найдете расшифровку любой из буквенно-цифровых аббревиатур, с которыми вы будете сталкиваться.

Впрочем, как и в случае с условными графическими изображениями, в буквенно-цифровых вы не найдете некоторых вещей. Например, обозначение дифавтоматов или УЗО.

Наверняка, во время очередного внесения изменений в вышеперечисленную документацию, рано или поздно решат и этот вопрос.

Условные изображения на планах

Если вы опытный проектировщик, то для вас не секрет, что ГОСТ 2.701-2008 и ГОСТ 2.702-2011, предназначаются для расшифровки условных обозначений на электрических схемах. Если речь заходит о плане, созданном при проектировании здания, то для его расшифровки вам потребуется ознакомиться с содержимым ГОСТа 21.210-2014.

Процесс создания схем, чертежей и планов

Во время создания документации по типу электрических схем, от вас требуется умение пользоваться рядом компьютерных программ. От руки все эти схемы давно не чертятся по целому ряду причин, среди которых не на последнем месте стоит обыкновенная неряшливость некоторых проектировщиков.

Проектирование электросетей в программах

Чтобы документ имел презентабельный вид, его создают в таких программах, как – AutoCAD. Но даже в нем нет возможности правильно обозначить тот или иной элемент. Для этого, опытный проектировщик пользуется целым набором хитростей. Например – дорисовкой недостающих элементов от руки, или создание внутри программы своих элементов.

В наше время существует много программ, в которых создают ту или иную электрическую схему. Часть из них использует похожие форматы файлов. Сделано это для того, чтобы можно было в итоге переносить ту или иную схему из одной программы в другую.

Программа «Автокад» — незаменимый помощник в процессе создания схем и чертежей

Электрические схемы считаются полными и объёмными в плане передачи информации. Только в них вы найдете отмеченные на схемах приборы или прочие элементы электросетей, а также взаимосвязь между ними.

Пользуются ими проектировщики, работающие на каких-либо предприятиях или фирмах, а также  простые люди, по типу радиолюбителей или мастеров по починке различных электроприборов.

Ознакомившись со всем приведенным выше материалом и изучив самостоятельно каждый из перечисленных ГОСТов, вы сможете попробовать самостоятельно создать простенькую электрическую схему своего дома или квартиры. Такая практика поможет вам лучше разобраться в некоторых нюансах условных обозначений.

Мы надеемся, что статья оказалась полезной и помогла найти ответы на все интересующие вас вопросы, связанные с электрическими схемами и расположенными на них условными обозначениями.

Проголосовали более 291 раза, средняя оценка 4.4

Схема подключения дверного звонка электрического в квартире проводного

Как подключить дверной звонок: схемы

Процесс установки дверного звонка является ответственной работой, к выполнению которой нужно подходить со всей ответственностью. Процедура является электромонтажной процедурой, необходимо строго соблюдать требования.

Для того чтобы выполнить эту работу, используем:

• • силовой кабель;
• • проводной звонок;
• • кнопка.

Провод ШВП

Провод ШВП используется в основном для подключения
к электрической сети бытовых светильников, различной электроаппаратуры, очистителей воздуха, телевизоров, электромеханических устройств. Он предназначен для эксплуатации в цепях переменного тока
промышленной частоты при напряжении не выше 660 В.

Заказать

Как осуществляется работа

Прежде чем подключать, необходимо провести подготовительные работы. Предварительно подготавливаем штробу, в которую протягиваем от распредщита кабель ВВГ-П. Это нужно сделать таким образом, чтобы было достаточно длины на конце кабеля, чтобы выполнить повторное соединение. Затем делается маркировка «Питание звонка».

Необходимо выполнить прокладку кабеля туда, где планируется кнопка непосредственно от респредкоробки. Прежде всего, в штробе, а затем сквозь гильзу в стене. Многие интересуются, на какой высоте должен находиться звонок. Устанавливать его нужно примерно на 1,5 м.

Следующим этапом будет прокладка двухжильного кабеля от распределительной коробки непосредственно к месту, где будет устанавливаться звонок. Здесь делается маркировка «Звонок». После того как эта работа проделана, переходим к щиту, где подключаем питающий кабель:

1. Изоляционная жила белого цвета соединяется со свободной клеммой в автоматическом выключателе.
2. Синюю жилу подключаем к свободной клемме, которая находится на нулевой шине.

Кабель NYA

Кабель NYA Для внутренних подключений в стационарных
коммуникационных энергосистемах, распределительных панелях и щитках часто используется кабель NYA цена которого невысока, а технические характеристики соответствуют требованиям действующих
Правил эксплуатации электроустановок.

Заказать

В распредкоробке также нужно провести определенную работу, соблюдая последовательность действий. Здесь требуется выполнить зачистку с последующей маркировкой жил.

1. На белую жилу кабеля «Питание звонка» маркируется «L».
2. Синяя «Питание звонка» — «N».
3. Белая «Кнопка» — «L».
4. Синяя «Кнопка» — «Звонок».
5. Белая «Звонок» — маркируется «Звонок».
6. Синяя «Звонок» — «N».

Кабель NYMнг-LS

Кабель NYMнг-LS Для подачи электропитания
к установкам и аппаратам класса защиты 1 широко задействуется кабель NYMнг-LS, цена которого немного выше, чем у других изделий этой категории, но эксплуатационные показатели и технические характеристики лучше.
Он рассчитан на рабочее напряжение 300-660 В.

Заказать

Важно понимать, что соединять нужно провода одинакового маркера, применяя пайку, клеммы или сварочный метод. После того как проложили кабели, можно переходить к отделочным работам.

Следующий этап – установка, а также подключение кнопки и звонка. В монтажной коробке нужно зачистить кабель и подключить кнопку, придерживаясь следующей схемы:

1. Белая жила с изоляцией – «1».
2. Синяя – «2».

Затем осуществляем установку кнопки. Демонтируем декоративную рамку, закрепляем на стену звонок, в специальное отверстие протаскиваем кабель, выполняем его зачистку и подключаем, придерживаясь следующей последовательности:

1. Белая жила с изоляцией – это клемма звонка «L».
2. Синяя – клемма звонка «N».

Завершающим этапом будет закрепление в декоративной рамке. После этого можно принимать работу и пользоваться.

Работа электрического звонка — Знакомство с электрическим звонком

Электрический дверной звонок, который мы все наблюдали в нашей повседневной жизни, представляет собой простую схему, которая запускает звук при завершении цепи нажатием кнопки. Говорят, что именно эта простота делает дверной звонок таким чудом. Простые устройства, такие как дверной звонок в доме, принесли пользу научному принципу электромагнетизма. Чтобы понять работу электрического звонка, мы должны сначала понять, что такое электромагнит. Ну, говоря простыми словами, электромагнит называется типом магнита, в котором магнитное поле создается с помощью электрического тока. При любых электрических воздействиях электромагнит обычно работает как стандартный магнит, генерирующий магнитные поля. Когда мощность, генерируемая электромагнитом, прекращается, мы видим, что производство магнитного поля также прекращается. Таким образом, мы можем сказать, что в электрическом звонке электромагнит обычно составляет очень важную часть наряду с якорем и пружиной, стержнем якоря, молотком и гонгом.

После завершения настройки при нажатии переключателя петля замыкается, что приводит к протеканию тока по цепи. Рычаг, который обычно бьет в гонг, одним концом соединен с пружиной, а другим концом с железным шаром. Это известно как молоток или ударник. Для работы электрического звонка магнитное поле, создаваемое электромагнитом, притягивает железную полосу, которая находится к нему, когда цепь замыкается. Это момент, когда мы слышим звон, так как молоток продолжает бить в гонг. Между тем, мы можем сказать, что в состоянии покоя молоток удерживается от гонга за счет пружины, прикрепленной к его плечу. Говорят, что это закрепленная рука. Работа над электрическим звонком Теперь мы можем сказать, что у нас есть понимание важных частей электрического звонка. Пошаговый процесс работы электрического звонка описан ниже: Первым делом нажимается выключатель, и ток течет по цепи. Далее на электромагнит подается питание и создается магнитное поле, притягивающее к себе железную полосу. Затем нападающий ударяет в гонг. Когда ударник ударяет по гонгу, контакт размыкается и ток перестает течь по цепи. Это приводит к тому, что электромагнит обычно теряет свое магнитное поле. Затем подсоединенный пружинный рычаг возвращает ударник в исходное положение покоя. Обычно считается, что контакт восстановлен, и по цепи течет медленный ток, при условии, что главный выключатель все еще нажат. Говорят, что процесс повторяется с самого начала. (Изображение будет загружено в ближайшее время)Электрический звонок и электромагниты. Электромагниты, как правило, имеют широкий диапазон, который используется во всех видах устройств. Можем ли мы вспомнить какие-нибудь устройства из повседневной жизни, где мы используем электромагниты? Обычно говорят, что электромагниты используются в кранах для подъема автомобилей на свалках, а также для отделения железа от мусорной свалки. Они также используются в громкоговорителях, а также в телефонах и двигателях, используемых в электрических вентиляторах и стиральных машинах, холодильниках и т. д. Электромагниты, которые также используются в звонках или электрических звонках.

Электрический звонок-Введение

Электрический дверной звонок представляет собой простую схему, которая запускает звуковой сигнал нажатием кнопки, когда цепь замкнута. Именно эта простота делает дверной звонок таким чудом. Простое устройство дверного звонка осмысленно реализует научные принципы электромагнетизма. Чтобы понять, как работает электрический звонок, нам сначала нужно узнать об электромагните. Электромагнит — это тип магнита, в котором магнитное поле создается с помощью электрического тока.

Когда электрический ток течет по проводу, привязанному к железному стержню, железный стержень ведет себя как магнит. магнитное действие электрического тока было использовано в создании мощных электромагнитов. железный стержень, на который намотана проволока, называется соленоидом. Проволока обвивается вокруг железного стержня много раз, когда на провод подается электрический ток, железный стержень ведет себя как магнит, пока подается ток. чем больше число витков в проводе, тем сильнее магнитный эффект. Электромагнит используется в электрических лампочках, а также в мощных кранах.

Использование электромагнита:

Электромагниты сегодня широко используются в бытовых приборах.

Используются в дверных звонках, жестких дисках, динамиках и многом другом. Специалисты-офтальмологи используют его для удаления инородных частиц из глаз.

Они также используются в промышленности.

Работа с электрическим звонком

Для изготовления электрического звонка необходимы гонг, молоток, переключатель электрометра и арматура или рука из мягкого железа.

Теперь, когда вы поняли, что важно для электрического звонка, давайте пошагово объясним, как работает электрический звонок.

Электрический звонок с электромагнитом. Он состоит из двух стержней из чугуна. Железные стержни имеют спираль, обернутую вокруг них. Используется металлическая полоса, которая держится параллельно катушкам. К этой поездке на одном конце подключен Молот. Другая часть полосы соединена со схемой. Гонг ставится так, чтобы по нему можно было ударить молотком. Когда электрический ток проходит через цепь, чугунный стержень заряжается электромагнитной энергией и притягивает металлическую полосу. в результате металлический молоток ударяется о землю, цепь разрывается, когда металл проходит через мир к электромагниту, и отключается от точки. Электрический звонок, который издает звонкий звук, поэтому его называют замыкающим тормозным контуром.

Как работают электрические дверные звонки?

Криса Вудфорда. Последнее обновление: 1 апреля 2022 г.

Дин-дон! Иногда нам нравится этот звук, иногда мы его ненавидим. Но
если есть что-то, что я люблю, так это наука, стоящая за этим. Когда
чей-то палец нажимает на мой дверной звонок, я слышу
звук впечатляюще простой физики 19-го века — науки
электромагнетизма, если быть точным. Что происходит, когда
дверной звонок звучит «дзинь»? Давайте посмотрим поближе!

Фото: Простой переключатель «нажми, чтобы сделать» активирует электрическую цепь дверного звонка, когда вы нажимаете на него. Когда вы его отпускаете, пружина выталкивает его и снова разрывает цепь.

Содержание

1. Как работает электрический дверной звонок?
   • Дверные звонки с хлопком
   • Дверной звонок с звонком
   • Беспроводные дверные звонки
2. Дверные звонки для многоквартирных домов
   • Как работают электрические входные двери?
3. Узнать больше

Как работает электрический дверной звонок?

Когда мне было лет восемь или девять, я построил очень грубый дверной звонок для
моя спальня. Это была простая электрическая цепь, состоящая из
аккумулятор, а
выключатель и электродвигатель, стоящий на большой картонной коробке. Когда
звонивший нажал переключатель, батарея подала питание на двигатель и
заставил его вращаться с жужжащим звуком (немного похожим на вибрацию
оповещение на мобильный телефон или пейджер). Стоя на коробке, мотор издал
достаточно слышимый, но довольно глухой гул.

Настоящие электрические дверные звонки ничем не отличаются. Вместо использования электродвигателя
и картонная коробка, в них используется электромагнит
(временный магнит, чей магнетизм может мгновенно включаться и выключаться электричеством), чтобы сделать более
привлекательный звук электрического звонка, зуммера или звонка
стержни, ударяемые магнитным молотком. Как и мой игрушечный звонок, многие домашние дверные звонки питаются от батареек;
другие получают небольшое количество энергии от домашнего электроснабжения с помощью
трансформатор.

Фото: Пьезоэлектрический зуммер издает щебетание — «рингтон» в современных стационарных телефонах. Хотя более дешевые дверные звонки иногда содержат подобные зуммеры, у большинства из них есть более сложные звонки.

Дверные звонки с хлопком

Большинство дверных звонков имеют так называемый переключатель «нажми и включи».
за вашей дверью, как на нашем верхнем фото. Когда вы нажимаете на кнопку, ваш палец нажимает два
электрические контакты вместе для замыкания («замыкания») цепи; когда ты отпускаешь
давление, пружина снова перемещает кнопку, поэтому цепь
прерывается.

Анимация: Как дверной звонок работает как часть саморазмыкающейся цепи. Для простоты на этом рисунке не показаны электромагнит и батарея (которые подключены к цепи) или пружина, которая тянет
хлопушку вернуть в исходное положение; они показаны на следующем рисунке.

Как и мой примитивный дверной звонок, сама схема
содержит только два основных элемента: аккумулятор и что-то, что делает
шум. «Что-то» часто оказывается электрическим звонком: немного
металлический колокольчик (как на велосипеде) и хлопушка (молоточек), приводимая в действие
электромагнит. Когда кто-то нажимает на кнопку, электромагнит
активируется и тянет за хлопушку, которая ударяет в колокол. Но
вот умный момент: хлопушка на самом деле также является частью
схема. Когда он переворачивается, чтобы ударить в колокол, он разрывает цепь
в то же время отключив питание электромагнита. Весна
прикрепленный к хлопушке, возвращает его в исходное положение, после чего замыкает цепь,
включает электромагнит и снова звонит в звонок. Это идет
пока вы держите кнопку нажатой. Или пока батарейки
закончиться!

Иллюстрация: Внутри дверного звонка с хлопушкой. Нажмите кнопку (красная), и электромагниты (зеленые) притянутся к
хлопушка (желтая). Когда тарелка входит внутрь, она разрывает цепь, и ее монтажная пружина позволяет ей снова выскочить.
процесс повторяется до тех пор, пока вы не отпустите кнопку. Изображение из патента США 592 269: Электрический вибрационный колокол Генри Ф. Олбрайта, любезно предоставлено Управлением по патентам и товарным знакам США.

Нажимные выключатели можно использовать для изготовления более сложных дверных звонков. В приведенном ниже, датируемом началом 20-го века, используются две взаимосвязанные схемы включения и выключения. Первый, показанный красным, соединяет реле давления (зеленый, 12), аккумулятор (10) и лампу (желтый, 21). Выключатель находится под ковриком, поэтому он замыкает цепь и зажигает лампу всякий раз, когда кто-то приближается к дому. Лампа предназначена для размещения рядом с кнопочным выключателем дверного звонка (44) — возможно, даже для того, чтобы светить сквозь него, — чтобы она указывала, что звонящему следует нажать, когда он или она прибывает в темноте. При нажатии переключателя (44) красная цепь разрывается и вместо нее включается синяя. Теперь питание от батарей подает питание на электромагнит (розовый, 15), в результате чего хлопушка звонка (зеленый, 14) неоднократно соприкасается с самим звонком (оранжевый, 16).

Произведение: Из патента США: 769,203: Электрический сигнал Уильяма Уилера, запатентованного 6 сентября 1904 г., любезно предоставлено Управлением по патентам и товарным знакам США.

Дверные звонки с перезвоном

Дверные звонки с перезвоном «Динг-дон» немного сложнее. Они
имеют две металлические планки с каждой стороны, которые делают два разных
музыкальные ноты, когда что-то попадает в них. Между ними установлены
батареи и электромагнит со свободно движущимся «молотком»
внутри него — по сути, просто цилиндр из магнитного металла, который скользит
туда и обратно внутри чуть большей цилиндрической пластиковой трубки.
При нажатии на дверной звонок электромагнит намагничивает металл
молоток и тянет его вправо, сжимая его против пружины
и ударяя по металлическому перезвону справа: динь! В этот момент цепь
прерывается, и электромагнит выключается, так что пружина заставляет молоток отбивать другой
образом, ударив в металлический перезвон слева: дон! Перезвоны
очень легко закреплены на пластиковых застежках, поэтому они вибрируют для
несколько секунд до того, как звук исчезнет.

Фото: Внутри дверного звонка. Перезвоны находятся справа и слева. Электромагнит и движущийся молоток находятся в черной пластиковой коробке в центре.

Беспроводные дверные звонки

С обычными дверными звонками есть одна большая проблема: если у вас большой дом
(или вы часто находитесь на улице в саду или во дворе), вы можете не слышать их звон.
Одним из решений этой проблемы является беспроводной дверной звонок, который имеет обычный
кнопочный переключатель, установленный снаружи вашей двери, и звонок на батарейках
устройство, которое вы можете переносить из комнаты в комнату (или на улицу, если хотите).
переключатель содержит миниатюрный радиопередатчик ближнего действия
который может отправлять сигнал (обычно 433 МГц) на расстояние до 100 метров (300 футов или около того) на радиостанцию.
приемник в блоке звонка. Большинство беспроводных дверных звонков позволяют выбирать различные
радиоканалы, так что вы можете использовать несколько разных в одном здании без
чтобы они не вмешивались, и следите за тем, чтобы звонок в дверь не звонил, когда кто-то входит в дом соседа!

Дверные звонки для многоквартирных домов

Подойдите к входной двери многоквартирного дома, и вы, вероятно, найдете целый набор дверных звонков, один для
каждого домохозяйства. Это не самая элегантная часть электротехники, но она работает. Перейти к старшему
здании, и, если вам очень повезет, вы можете встретить элегантный старинный вращающийся дверной звонок, такой как
один показан здесь. Как и в случае с дверными звонками, описанными выше, этот предназначен для активации простой электрической цепи, которая
звонит в колокольчик в чьем-то доме; вы просто поворачиваете циферблат, чтобы указать на номер квартиры
вы хотите, затем нажмите кнопку в центре. Самое интересное в этом звонке — это поворотный переключатель.
на циферблате, что позволяет дверному звонку активировать одну из 12 отдельных цепей, каждая из которых работает на
звонок в другой квартире. Как это работает? Как видно в нижней части диаграммы, циферблатный указатель
является ключевой частью цепи. Когда он обращается к одному из номеров квартир, он замыкает цепь только для этой квартиры.

Фото: Как работает поворотный переключатель дверного звонка. Этот дизайн разработан Дэвидом Брауном, изобретателем из Чикаго, и датируется 1935 годом. На нижнем рисунке я выделил (красным) контур квартиры 12, показывая, как указатель дверного звонка замыкает контур этой квартиры, когда указывает прямо вверх. Подробнее об этом изобретении читайте в патенте США: 2039581: Переключатель дверного звонка. Рисунок предоставлен Управлением по патентам и товарным знакам США.

Как работают электрические входные двери?

Если вы живете на одном из верхних этажей современного многоквартирного дома, у вас, вероятно, есть электрический домофон или видеотелефон, позволяющий впускать людей в ваше здание, не спускаясь по лестнице и обратно. Такие системы не имеют ничего общего с традиционными электрическими дверными звонками. Как правило, они используют домофон, который соединяет комбинированную решетку микрофона и громкоговорителя на входной двери здания с отдельной телефонной трубкой в ​​каждой квартире. На каждой трубке есть дополнительная кнопка, которая связана с защелкой на входной двери. Когда вы нажимаете кнопку, срабатывает реле, которое активирует соленоид (разновидность электромагнита), который отодвигает защелку на двери, позволяя людям войти.
