Реактивная мощность. Расчёт

Реактивная мощность обусловлена способностью реактивных элементов накапливать и отдавать электрическую или магнитную энергию.

Eмкостная нагрузка в цепи переменного тока за время половины периода накапливает заряд в обкладках конденсаторов и отдаёт его обратно в источник.
Индуктивная нагрузка накапливает магнитную энергию в катушках и возвращает её в источник питания в виде электрической энергии.

Напряжение на выводах реактивного элемента будет достигать максимального значения во время смены направления тока, следовательно,
расхождение во времени между напряжением и током в пределах элемента составит четверть периода (сдвиг фаз 90°).

Угол сдвига фаз φ в цепи нагрузки определяется соотношением активного и реактивного сопротивлений нагрузки.

Реактивная мощность характеризует потери, созданные реактивными элементами в цепи переменного тока, и выражается формулой
Q = UIsinφ.

Природу потерь в цепи с реактивными элементами можно рассмотреть с помощью графиков на рисунках.

φ = 90° sin90° = 1 cos90° = 0

При отсутствии активной составляющей в нагрузке, сдвиг фаз между напряжением и током составит 90°.
В начале периода, когда напряжение максимально – ток будет равен нулю, следовательно, мгновенное значение мощности UI в это время будет равно нулю.
В течении первой четверти периода, мощность можно видеть на графике, как произведение UI,
которое станет равным нулю при максимуме тока и нулевом значении напряжения.

В следующую четверть периода на графике UI принимает отрицательное значение, следовательно, мощность возвращается обратно в источник питания.
То же самое произойдёт и в отрицательном полупериоде тока. В результате средняя (активная) потребляемая мощность P avg за период будет равна нулю.

В таком случае:
Реактивная мощность Q = UIsin90° = UI
Потребляемая мощность P = UIcos90° = 0
Полная мощность S = UI = √(P² + Q²) будет равна реактивной мощности
Коэффициент мощности P/S = 0

При отсутствии реактивных элементов и сдвига фаз в нагрузках, мгновенная мощность в полупериоде Umax*Imax будет максимальной,
и в следующем полупериоде произведение отрицательного напряжения с отрицательным током дадут положительный результат – полезную мощность в нагрузке.

φ = 0° sin90° = 0 cos90° = 1

В этом случае:
Реактивная мощность Q = UIsin0 = 0
Потребляемая мощность P = UIcos0 = UI
Полная мощность S = UI = √(P² + Q²) будет равна потребляемой мощности
Коэффициент мощности P/S = 1

Ниже представлен рисунок графиков со сдвигом фаз 45°, для случая равенства активного и реактивного сопротивлений в нагрузке.

φ = 45° sin45° = cos45° = √2/2 ≈ 0.71

Здесь:
Реактивная мощность Q = UIsin45° = 0.71UI
Потребляемая мощность P = UIcos45° = 0.71UI
Полная мощность S = √(P² + Q²) = UI
Коэффициент мощности P/S = 0.71

В примерах рассмотрены случаи с индуктивной нагрузкой, когда ток отстаёт от напряжения (положительный сдвиг фаз).
В случаях с ёмкостной нагрузкой, процессы и расчёты аналогичны,
только напряжение будет отставать от тока (отрицательный сдвиг фаз).
Угол сдвига фаз в сети определится соотношением активного и реактивного сопротивлений нагрузок в
параллельном соединении следующим образом:

X_L и X_С соответственно индуктивное и ёмкостное сопротивление нагрузок.
Преобладание индуктивных нагрузок будет уменьшать общее индуктивное сопротивление.
Из выражения видно, что угол в этом случае будет принимать положительный знак,
а преобладание ёмкостных нагрузок будет уменьшать ёмкостное сопротивление и вызывать отрицательный сдвиг.
При равенстве индуктивного и ёмкостного сопротивлений, угол сдвига будет равен нулю.
В бытовых и производственных потребителях индуктивное сопротивление обычно существенно преобладает над ёмкостным.

Подробнее о вычислениях общего угла сдвига φ для вариантов соединений активного и
реактивного сопротивлений в нагрузках можно ознакомиться на страничке электрический импеданс.

Огромное количество индуктивных нагрузок в сети суммарно обладает колоссальной реактивной мощностью,
которая возвращается в генераторы и не совершает никакой полезной работы, расходуя энергию на нагрев кабелей и проводов ЛЭП,
перегружает трансформаторы, снижая их КПД, тем самым уменьшая пропускную способность активных токов.

Если параллельно индуктивной нагрузке подключить конденсатор,
фаза тока в цепи источника будет смещаться в противоположную сторону, компенсируя угол, созданный индуктивностью нагрузки.
При определённом соотношении номиналов,
можно добиться отсутствия сдвига фаз, следовательно, и отсутствия реактивных токов в цепи источника питания.
Ёмкость конденсатора определяется реактивным (индуктивным) сопротивлением нагрузки, которое необходимо компенсировать:
C = 1/(2πƒX),
X = U²/Q — реактивное сопротивление нагрузки,
Q — реактивная мощность нагрузки.

Компенсация реактивных токов в сети позволяет значительно уменьшить потери на активном сопротивлении проводов ЛЭП, кабелей и обмоток трансформаторов питающей сети.
В целях компенсации реактивной мощности на производственных предприятиях, где основными потребителями энергии являются асинхронные электродвигатели,
индукционные печи, люминесцентное освещение, которые обладают индуктивным сопротивлением, часто применяют специальные конденсаторные
установки, способные в ручном или автоматическом режиме поддерживать нулевой сдвиг фаз, тем самым минимизировать реактивные потери.

В масштабах энергосистемы компенсация происходит непосредственно на электростанциях путём контроля сдвига фаз и обеспечения соответствующего тока
подмагничивания роторных обмоток синхронных генераторов станций.

Компенсация реактивной мощности — одна из составляющих комплекса мер по Коррекции Коэффициента Мощности (ККМ) в электросети
(Power Factor Correction — PFC в англоязычной литературе). Применяется в целях уменьшения потерь электроэнергии, как на паразитную реактивную, так и нелинейную составляющую искажений тока в энергосистеме. Более подробно с материалом о ККМ (PFC) можно ознакомиться на странице — коэффициент мощности.

Онлайн-калькулятор расчёта реактивной мощности и её компенсации.

Достаточно вписать значения и кликнуть мышкой в таблице.

Реактивная мощность Q = √((UI)²-P²)
Реактивное сопротивление X = U²/Q
Компенсирующая ёмкость C = 1/(2πƒX)

Похожие страницы с расчётами:

Рассчитать импеданс.

Рассчитать частоту резонанса колебательного контура LC.

Рассчитать реактивное сопротивление катушки индуктивности L и конденсатора C.

Альтернативные статьи:

Дизель-генератор.

Как посчитать реактивную мощность зная активную

Термоваккумная обработка увеличивает срок службы конденсатора, исключая возможность внутренней коррозии элементов. Чистая комната, с контролем влажности и температуры воздуха, высокопроизводительное швейцарское оборудование. Мы готовы к выпуску до 20 шт. Там, где на других завода работают люди, у нас автоматизированные станки. Быстрее, качественнее, надежней.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Активная и реактивная электроэнергия

Активная и реактивная мощность. За что платим и работа

Активная, реактивная и полная (кажущаяся) мощности

Что такое активная, реактивная и полная мощность

Полная мощность цепи переменного тока.

Электрическая мощность

Главное меню

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок 363. Мощность в цепи переменного тока

Активная и реактивная электроэнергия

Так же можно найти заметки людей, призывающих бросить бесполезное занятие поиска источника халявы в халявной реактивной энергии. Как известно, потребляемая от источника переменного тока энергия складывается из двух составляющих: Активной энергии Реактивной энергии 1. Активная энергия — та часть потребляемой энергии, которая целиком и безвозвратно преобразуется приемником в другие виды энергии.

Пример: Протекая через резистор, ток совершает активную работу, что выражается в увеличении тепловой энергии резистора. Вне зависимости от фазы протекающего тока, резистор преобразует его энергию в тепловую. Резистору не важно в каком направлении течет по нему ток, важна лишь его величина: чем он больше, тем больше тепла высвободится на резисторе количество выделенного тепла равно произведению квадрата тока и сопротивления резистора.

Реактивная энергия — та часть потребляемой энергии, которая в следующую четверть периода будет целиком отдана обратно источнику. Пример: Представим себе, что к источнику переменного тока подключен конденсатор. Начальный заряд на обкладках конденсатора равен нулю, начальная фаза напряжения источника так же равна нулю.

Для следующих двух четвертьпериодов вышеописанная история повторяется с тем лишь различием, что токи заряда и разряда емкости потекут в противоположных направлениях. В случае включения вместо конденсатора катушки индуктивности, суть процесса не изменится. Как можно заметить из этой простой аналогии, мы просто туда-сюда переливаем жидкость или ток в электроцепях.

Или иной пример: предположим, что мы берем у кредитора некоторую сумму денег взаймы и сразу же возвращаем ему взятый только что кредит. Если мы отдадим ровно столько, сколько взяли чистая реактивность — мы придем к исходному состоянию и никто никому не будет ничего должен. В случае же, если мы потратим часть кредита на какую ни будь покупку и вернем то, что осталось от кредита после совершения покупки добавим в цепь активную нагрузку и часть энергии уйдет из системы — мы будем все еще должны.

Эта потраченная часть является активной составляющей взятого нами кредита. Теперь у вас может возникнуть один весьма резонный вопрос — если все так просто, и для того чтобы энергия считалась реактивной, ее просто нужно полностью вернуть обратно источнику, почему предприятия вынуждены платить за потребляемую и полностью возвращаемую реактивную энергию?

Все дело в том, что в случае чисто реактивной нагрузки, момент максимально потребляемого тока реактивного приходится на момент минимального значения напряжения, и наоборот, в момент максимума напряжения на клеммах нагрузки, протекающий через нее ток равен нулю.

Протекающий реактивный ток греет питающие проводники — но это активные потери, вызванные протеканием реактивного тока по проводникам с ограниченной проводимостью, что эквивалентно последовательно включенным с реактивной нагрузкой активным резистором.

Так же, поскольку в момент максимума реактивного тока напряжение на полюсах реактивного элемента переходит через ноль, активная мощность подводимая к нему в этот момент произведение тока и напряжения равна нулю.

Вывод — реактивный ток вызывает нагрев проводов, не совершая при этом никакой полезной работы. Следует заметить, что эти потери так-же является активными и будут засчитываться бытовым счетчиком активной энергии.

Большие предприятия сопсобны генерировать достаточно большие реактивные токи, которые отрицательно сказываются на функционировании энергосистемы.

По этой причине, для них проводится учет как активной, так и реактивной составляющей потребленной энергии. Для уменьшения генерации реактивных токов вызывающих вполне реальные активные потери , на предприятиях размещают установки компенсации реактивной мощности. Источник бесперебойного питания на источнике бесперебойной подачи информации Читайте на Хабре. Читают сейчас. Поделиться публикацией.

Похожие публикации. PHP-программист для проекта. RPS Можно удаленно. Медиабайер для онлайн-сервисов. Instapromo Studio Можно удаленно. Директор по маркетингу для продвижения SMM курса. Требуется Android dev. LeadIT Киев Можно удаленно. Все вакансии. А еще количество выделенного тепла равно произведению тока и сопротивления резистора Вообще, не просто произведению тока, а квадрата тока.

И не равно, а пропорционально, так как в количестве теплоты надо еще и время учитывать, иначе это мощность получается. Плохая аналогия с кредитом. Когда люди могут брать деньги на некоторое время и беспроцентно возвращать, уж поверьте они обогащаются :. Написано же, что реактивные токи вызывают вполне себе активные потери. Scratch 21 июля в 0. Давайте про радиантную еще, а то до сих пор такие холивары можно встретить….

Alexeyslav 22 июля в 0. Если на бесконечном сопротивлении будет иметься хоть какой-то ток, то да… бесконечное количество тепла….

Muzzy0 22 июля в 0. Бесконечное сопротивление — это разомкнутая цепь. Теория нам говорит, что источники электрической энергии бывают источниками тока большое внутреннее сопротивление и источниками напряжения малое внутреннее сопротивление.

Для источника напряжения недопустимо короткое замыкание, а для источника тока — разрыв цепи. Конкретный пример как раз, в тему статьи, про реактивную энергию : Как уже написал автор, причиной самого факта существования реактивной энергии является способность некоторых электрических нагрузок накапливать и, затем, отдавать электроэнергию. В момент отдачи накопленной энергии обратно ёмкость конденсатор является источником напряжения, а индуктивность катушка — источником тока.

Поэтому, разорвать цепь ёмкости на практике проблем не представляет, а цепь индуктивности — представляет. Именно потому, что сопротивление разрыва превышает сопротивление остальной цепи и, следовательно, на нём выделяется вся энергия, отдаваемая индуктивностью. На практике это наблюдается в виде электрической дуги и обгоревших контактов :.

Ocelot 22 июля в 0. Остался еще один миф о халявной электроэнергии: про потребление на высоких гармониках короткими импульсами , которые, якобы, счетчик тоже не видит. В общем случае — неверно.

Почитайте побольше про принцип действия асинхронной машины. В двух словах, асинхронная машина потребляет реактивную энергию всегда, даже в генераторном режиме. Эта реактивная энергия идёт на возбуждение асинхронной машины.

Кроме того, в статье не раскрыта тема источников емкостная нагрузка и потребителей индуктивная нагрузка реактивной энергии. И ещё один, сугубо практический, момент. Может я чего недопонимаю, но асинхронная машина имеет свойства индуктивности, вследствии чего, при нарастании магнитного поля будет потребляться мощность, но ведь при его неизбежном уменьшении эта мощность будет возвращаться в сеть, верно?

Касательно нештатного подключения счетчика — не совсем ясно что вы имеете в виду — если пустить фазу через шунт, а в качестве нуля использовать заземление, то не понятно при чем здесь реактивная мощность.

Если не сложно — дайте ссылку на материал. Любая машина синхронная, асинхронная, постоянного тока имеет свойства индуктивности — потому, что имеет обмотки. Асинхронная машина, в отличие от синхронной и постоянного тока, обмоток возбуждения не имеет. Суть обмоток возбуждения та же, что и постоянных магнитов по бокам моторчика от игрушек в моём детстве : Для создания магнитного потока асинхронная машина потребляет реактивную мощность.

Собственно, этим фактом вызвано скольжение и невозможность работы на синхронной скорости как в двигательном, так и в генераторном режиме. Короче, почитайте теорию : Её слишком много, чтобы тут переписывать, да и навру ещё : Давно это было, больше 10 лет назад изучал.

Нештатное подключение счётчика возможно, если у вас есть доступ ко всем трём фазам и клеммной коробке счётчика.

В счётчике есть обмотка тока и обмотка напряжения. По умолчанию, обмотка тока подключена последовательно с нагрузкой, обмотка напряжения — параллельно.

Далее, обычно фазы соединяются звездой. И нагрузка, и обмотка напряжения одним концом сидят на фазе, другим — на нуле. Это — фаза. Если на выводы обмотки напряжения подать не нашу фазу и ноль, а две оставшиеся фазы, мы получим линию линейное напряжение , которое на векторной диаграмме перпендикулярно фазному напряжению нашей нагрузки. Таким образом, наш счётчик перестаёт считать активную энергию и начинает считать реактивную — попутно умножая на корень из двух.

Собственно, по этому принципу и работают счётчики реактивной энергии :. Интересный вариант со счетчиком, спасибо, не знал : Касательно асинхронной машины, верно ли я понимаю принцип? В этот момент статор обладает только активным сопротивлением и потребляет чисто активную энергию, вызывающую его нагрев. Если грубо и на пальцах — то да. Собственно, единственная причина, почему обмотка статора не сгорает, когда к ней приложено напряжение — она преобразует энергию электрического тока в энергию электромагнитного поля, в магнитный поток.

Если преобразование по каким-то причинам нарушается заклиненный ротор, например , то обмотка сгорит очень быстро. Короче — практически, трансформатор трансформатор и асинхронный двигатель — почти родные братья. Только со вращающейся вторичной обмоткой. Там же диодный мост. Если диоды срабатывают достаточно быстро, то ток не может течь против напряжения.

Казалось бы, реактивной мощности взяться неоткуда. Может, все-таки коэффициент мощности? А ведь сдвиг фазы зависит именно от этого явления. Но в реальных блоках питания на входе имеются реактивные фильтры, их влияние и показывают приборы.

Активная и реактивная мощность. За что платим и работа

Под активной мощностью Р понимают среднее значение мгновенной мощности Если ток напряжение на участке цепи 3. Действительно, произведение Следовательно, Единица активной мощности — Под реактивной мощностью Q понимают произведение напряжения U на участке цепи на ток I по этому участку и на синус угла Ф между напряжением U и током Единица реактивной мощности — вольт-ампер реактивный Если то если то. Рассмотрим, что физически представляет собой реактивная мощность. С этой целью возьмем участок цепи с последовательно соединенными R, L и С.

Активная Р, реактивная Q и полная S мощности соответственно ассоциируются с активным к, реактивным х и полным z сопротивлениями. Из курса.

Активная, реактивная и полная (кажущаяся) мощности

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Мегапосты: Криминальный квест HR-истории Путешествия гика. Войти Регистрация. О природе реактивной энергии Электроника для начинающих Вокруг реактивной энергии сложилось немало легенд, активно способствовала развитию околонаучного фольклора любовь нашего человека к халяве и разнообразным теориям глобального заговора. В рунете можно найти множество success story о том как простой мужичок из глубинки годами эксплуатирует халявную реактивную энергию которую бытовой счетчик электроэнергии не регистрирует и живет себе, не зная бед. Так же можно найти заметки людей, призывающих бросить бесполезное занятие поиска источника халявы в халявной реактивной энергии. Как известно, потребляемая от источника переменного тока энергия складывается из двух составляющих: Активной энергии Реактивной энергии 1. Активная энергия — та часть потребляемой энергии, которая целиком и безвозвратно преобразуется приемником в другие виды энергии.

Что такое активная, реактивная и полная мощность

Полная мощность S образуется из двух составляющих:. Чаще всего дома мы используем индуктивную мощность, любой электрический прибор, где есть катушка, обмотки, является реактивной нагрузкой электродрель, миксер, холодильник. Энергия не рассеивается на реактивных элементах, она на них за один полупериод накапливается и отдается обратно в сеть. Хотя без реактивной составляющей была бы невозможна работа многих электрических приборов, ее присутствие вызывает появление ряда негативных факторов:. Конечно же между выше упомянутыми параметрами существуют зависимости.

Мощностные характеристики установки или сети являются основными для большинства известных электрических приборов. Активная мощность проходящая, потребляема характеризует часть полной мощности, которая передается за определенный период частоты переменного тока.

Полная мощность цепи переменного тока.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

Электрическая мощность

На рис. Ко входным зажимам цепи приложено синусоидальное напряжение. Графики токов и напряжений показаны на рис. На первой стадии анализа ток в емкости не учитываем считаем, что она отключена. Произведение мгновенных значений напряжения и и тока i в элементе цепи называют мгновенной мощностью этого элемента. Из рис. Это говорит о том, что энергия, потребляемая активным сопротивлением, преобразуется в другие виды энергии тепловую, механическую и др.

Удобно считать, что полная мощность в цепи переменного тока выражается Сама концепция активной и реактивной мощности актуальна для.

Главное меню

Содержание: Определение Смысл реактивной нагрузки Треугольник мощностей и косинус Фи Расчёты Ответы на популярные вопросы. Нагрузка электрической цепи определяет, какой ток через неё проходит. Если ток постоянный, то эквивалентом нагрузки в большинстве случаев можно определить резистор определённого сопротивления. Тогда мощность рассчитывают по одной из формул:.

Как заземляют неметаллические трубы? Для компенсации реактивной мощности в электрических сетях используют конденсаторные установки. Основным параметром конденсаторной установки является реактивная мощность конденсаторов необходимая компенсации. В этой статье я расскажу, как рассчитывается мощность конденсаторной установки, а также представлю вашему вниманию свою программу для расчета реактивной мощности конденсаторной установки.

Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов. С одной стороны, работу тока можно легко посчитать, зная силу тока, напряжение и сопротивление нагрузки.

Тензор электромагнитного поля Тензор энергии-импульса 4-потенциал 4-ток. Единицей измерения в Международной системе единиц СИ является ватт русское обозначение: Вт , международное: W. Мгновенной мощностью называется произведение мгновенных значений напряжения и силы тока на каком-либо участке электрической цепи. Другими словами, при движении единичного заряда по участку электрической цепи он совершит работу, численно равную электрическому напряжению, действующему на участке цепи. Умножив работу на количество единичных зарядов, мы, таким образом, получаем работу, которую совершают эти заряды при движении от начала участка цепи до его конца.

Мощность в цепи переменного тока также есть переменной величиной. Среднее ее значение. В цепи, где есть реактивное сопротивление возьмем для примера индуктивное значение мгновенной мощности равно:.

11.2: Истинная, реактивная и полная мощность

Последнее обновление
Сохранить как PDF

Идентификатор страницы: 1448

Tony R. Kuphaldt
Schweitzer Engineering Laboratories via All About Circuits

Реактивная мощность

Мы знаем, что реактивные нагрузки, такие как катушки индуктивности и конденсаторы, рассеивают нулевую мощность, однако тот факт, что они потребляют ток и понижают напряжение, создает обманчивое впечатление, что они действительно рассеивают мощность. Эта «фантомная мощность» называется реактивной мощностью и измеряется в единицах измерения Вольт-Ампер-Реактивная (ВАР), а не в ваттах. Математический символ реактивной мощности — (к сожалению) заглавная буква Q.

Истинная мощность

Фактическое количество энергии, используемой или рассеиваемой в цепи, называется истинной мощностью и измеряется в ваттах (как всегда обозначается заглавной буквой P).

Полная мощность

Комбинация реактивной мощности и активной мощности называется полной мощностью и является произведением напряжения и тока цепи без учета фазового угла. Полная мощность измеряется в единицах Вольт-Ампер (ВА) и обозначается заглавной буквой S.

Расчет реактивной, истинной или полной мощности

Как правило, истинная мощность является функцией рассеивающих элементов цепи, обычно сопротивлений (R). Реактивная мощность зависит от реактивного сопротивления цепи (X). Полная мощность является функцией полного сопротивления цепи (Z). Поскольку мы имеем дело со скалярными величинами для расчета мощности, любые сложные начальные величины, такие как напряжение, ток и импеданс, должны быть представлены их полярными величинами , а не реальными или мнимыми прямоугольными компонентами. Например, если я вычисляю истинную мощность по току и сопротивлению, я должен использовать для тока полярную величину, а не просто «реальную» или «мнимую» часть тока. Если я вычисляю полную мощность по напряжению и импедансу, обе эти ранее сложные величины должны быть приведены к их полярным величинам для скалярной арифметики.

Существует несколько уравнений мощности, связывающих три типа мощности с сопротивлением, реактивным сопротивлением и импедансом (все используют скалярные величины):

Обратите внимание, что для расчета истинной и реактивной мощности существует по два уравнения. Имеются три уравнения для расчета кажущейся мощности, P=IE используется только для этой цели . Изучите следующие схемы и посмотрите, как взаимодействуют эти три типа мощности: чисто резистивная нагрузка на рисунке ниже, чисто реактивная нагрузка на рисунке ниже и резистивная/реактивная нагрузка на рисунке ниже.

Только резистивная нагрузка

Истинная мощность, реактивная мощность и полная мощность для чисто резистивной нагрузки.

Только реактивная нагрузка

Фактическая мощность, реактивная мощность и полная мощность для чисто реактивной нагрузки.

Резистивная/реактивная нагрузка

Фактическая мощность, реактивная мощность и полная мощность для резистивной/реактивной нагрузки.

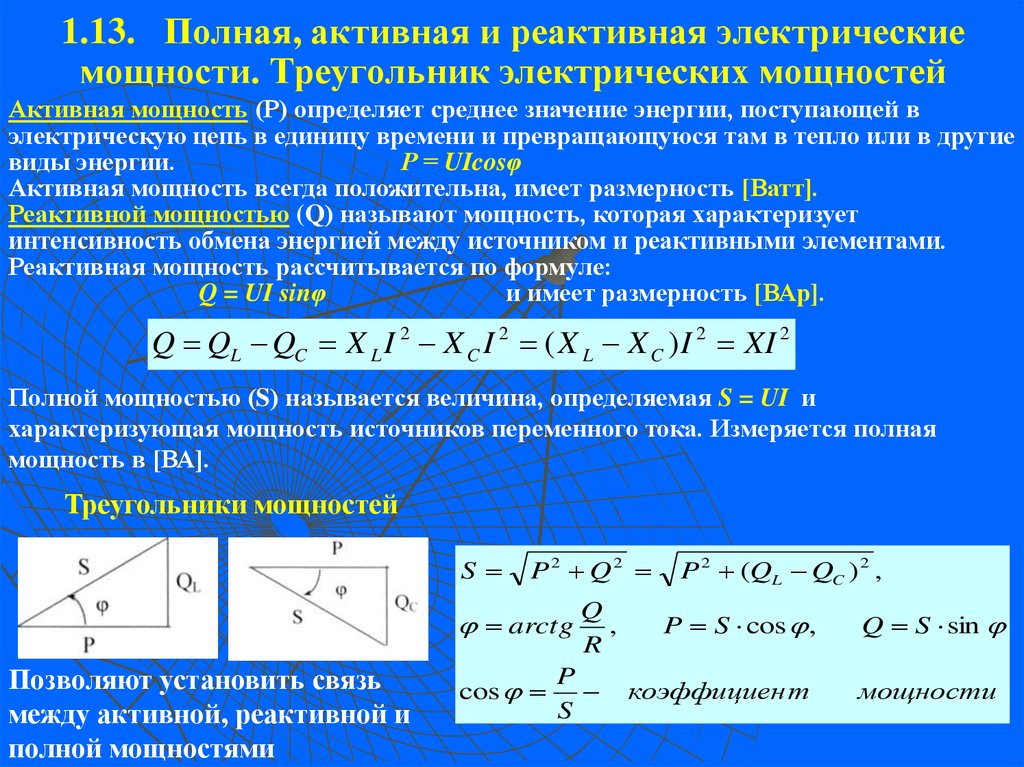

Треугольник мощности

Эти три типа мощности — истинная, реактивная и кажущаяся — соотносятся друг с другом в тригонометрической форме. Мы называем это треугольник силы : (рисунок ниже).

Треугольник мощности, связывающий кажущуюся мощность с активной мощностью и реактивной мощностью.

Используя законы тригонометрии, мы можем найти длину любой стороны (количество любой степени), зная длины двух других сторон или длину одной стороны и угол.

Обзор

Мощность, рассеиваемая нагрузкой, называется истинной мощностью . Истинная мощность обозначается буквой P и измеряется в ваттах (Вт).
Мощность, просто поглощаемая и возвращаемая в нагрузку из-за ее реактивных свойств, обозначается как реактивная мощность . Реактивная мощность обозначается буквой Q и измеряется в единицах вольт-ампер-реактивная (ВАр).
Полная мощность в цепи переменного тока, как рассеиваемая, так и поглощаемая/возвращаемая, называется полной мощностью . Полная мощность обозначается буквой S и измеряется в вольт-амперах (ВА).
Эти три вида власти тригонометрически связаны друг с другом. В прямоугольном треугольнике P = смежная длина, Q = противоположная длина и S = длина гипотенузы. Противоположный угол равен фазовому углу импеданса цепи (Z).

Эта страница под названием 11.2: Истинная, реактивная и кажущаяся мощность распространяется в соответствии с лицензией GNU Free Documentation License 1.3 и была создана, изменена и/или курирована Тони Р. Купхалдтом (Все о цепях) через исходный контент, который был отредактирован к стилю и стандартам платформы LibreTexts; подробная история редактирования доступна по запросу.

Наверх

Была ли эта статья полезной?

Тип изделия

Раздел или Страница

Автор

Тони Р. Купхалдт

Лицензия

ГНУ ФДЛ

Версия лицензии

1,3
Теги
1. полная мощность
2. реактивная мощность
3. источник@https://www. allaboutcircuits.com/textbook/alternating-current
4. истинная сила

KVAR (реактивная мощность): расчет KVAR, формула и единица коэффициента мощности KVAR Work

Если вы хотите сэкономить на затратах на потребление энергии, то вы, вероятно, слышали о единицах KVAR или устройствах для экономии энергии KVAR. Это устройства, которые помогают жилым домам и коммерческим предприятиям экономить на счетах за электроэнергию, особенно при использовании их систем переменного тока.

Есть три термина, которые можно использовать для обозначения переменного тока. Первый — киловатт, который представляет собой реальную мощность. Это измерение используется для записи мощности в счетчиках коммунальных услуг рядом с вашим домом. Вторая – это реактивная мощность, которая измеряется в кВАр или реактивных киловольт-амперах. В контексте передачи и распределения электроэнергии киловольт-ампер реактивный используется для обозначения единицы измерения реактивной мощности. Однако вы не платите за это, поэтому KVAR не отображается на ваших счетчиках коммунальных услуг. Третий термин — это полная мощность, обозначаемая как кВА. Чтобы лучше понять эти концепции, вы захотите упомянуть коэффициент мощности, который представляет собой соотношение между полной мощностью и активной мощностью. Полная мощность, в свою очередь, состоит из двух видов мощности: активной мощности и реактивной мощности. Чем ниже реактивная составляющая мощности, тем выше коэффициент мощности, что приводит к большей экономии для вас.

Как выполняется расчет KVAR?

Существует несколько способов выполнения расчета KVAR, если вам необходимо рассчитать реактивную мощность заданной нагрузки. Если вы хотите применить практический подход, используйте вольтметр вместе с амперметром или амперметром, чтобы сделать это. Произведение показаний даст вам полную мощность нагрузки в вольт-амперах. Полученная цифра также поможет вам определить реальную мощность в ваттах для данной нагрузки. Учитывая эти числа, поиск разности векторов не должен вызвать никаких проблем. Когда вы определите, что такое реактивная мощность, вы сможете найти подходящие конденсаторы, необходимые для снижения компонентов полной мощности в ваших системах. Вот как вы можете снизить коэффициент мощности, если хотите сэкономить на расходах. Например, если вы установите конденсаторы на 30 кВАр, они снизят реактивную мощность, предоставляемую коммунальной компанией, до 30 кВАр. С другой стороны, полная мощность, поставляемая коммунальным предприятием, упадет примерно до 85,4 кВА.

Что такое формула реактивной мощности/кВАр?

Реактивная мощность – это неиспользованная мощность, генерируемая реактивными компонентами в цепи или системе переменного тока, и измеряется в кВАр. С точки зрения коэффициента мощности, чем больше реактивная мощность, тем больше полная мощность или кВА. В жилых домах количество потребляемых киловатт-часов довольно низкое. Вот почему компании не берут за это плату за жилую недвижимость. Низкие объемы мощности не вызывают беспокойства у электроэнергетических компаний. Однако коммерческие и промышленные электроэнергетические компании потребляют его в огромных количествах, поэтому электроэнергетические компании взимают с них надбавку. Для формулы KVAR это выглядит следующим образом: Q = X*I*I. В формуле реактивной мощности X относится к реактивному сопротивлению цепи, а I — к току, протекающему через цепь. Вам нужно понять формулу, чтобы узнать больше об использовании реактивной мощности.

Как работает единица коэффициента мощности KVAR?

Прежде чем вы поймете, как работает коэффициент мощности KVAR, вам необходимо понять, что такое коэффициент мощности. По сути, это мера того, насколько эффективно используется поступающая мощность в вашей электрической системе. Отношение рабочей мощности к полной или полной мощности. Это формула коэффициента мощности. Чтобы понять, что такое коррекция коэффициента мощности KVAR, помните, что коэффициент мощности — это отношение между реальной и кажущейся мощностью. Это означает, что чем выше процент KVAR в вашей нагрузке, тем ниже отношение кВт к кВА. Результат дает плохой коэффициент мощности. Используйте это наблюдение при выполнении формулы расчета коэффициента мощности KVAR.

Как установить регулятор энергии KVAR?

Если вы хотите сэкономить и планируете установить контроллер энергии KVAR в своей системе, придерживайтесь основ. Внимательно следуйте инструкциям. Прежде чем приступить к установке блока энергосбережения КВАР, обязательно отключите питание. Если у вас нет инструментов, опыта и знаний — не говоря уже о времени и навыках — для выполнения этой задачи, то вам повезет больше — и результатов — если вы наймете профессионала. Ищите кого-то с опытом и знаниями, чтобы добавить блок энергосбережения в вашу существующую систему. После этого вам нужно только подождать, пока экономия начнет влиять на ваши счета.

Что такое кВА и как его рассчитать?

В то время как KVAR означает реактивный киловольт-ампер, kVA означает киловольт-ампер. По большей части его обычно называют киловаттом или кВт, что является общим термином. Это единица измерения, используемая для оценки большинства, если не всех, электрических предметов, которые есть у вас дома.

Термин относится к количеству энергии, которая используется для работы, преобразуется в выходную мощность, поэтому, когда вы говорите о кВт, вы говорите о фактической мощности. Чтобы рассчитать фактическую мощность или потребляемую мощность устройства, необходимо определить полную мощность. Это можно рассчитать по следующей формуле: Ампер x Вольт = Вольт-Ампер. Как только вы определите, насколько велика кажущаяся мощность, вы сможете определить реальную мощность. Например, это будет означать, что Ампер x Вольт x Коэффициент мощности = Вт. Это расчет KVA.

Чтобы формула кВА давала желаемые результаты, вам также необходимо определить коэффициент мощности. Коэффициент мощности важен, если вы хотите узнать реальную потребляемую мощность устройства в вашем доме, например, вашего переменного тока. Когда вы закончите, вы получите точный расчет энергопотребления вашей системы. Эта информация поможет вам управлять счетами за коммунальные услуги вашего дома или объекта.

В чем разница между кВА и квар?

Мощность, поставляемая нам электроэнергетическими компаниями, называется полной мощностью. Это фактическая мощность, измеренная в кВА и выраженная через напряжение и ток, которая затем делится на два типа мощности: у вас есть активная мощность (кВт) и реактивная мощность (кВАР). Если вы хотите уточнить разницу между кВА и квар, кВА означает реальную или фактическую мощность, а квар означает реактивную или индуктивную мощность.

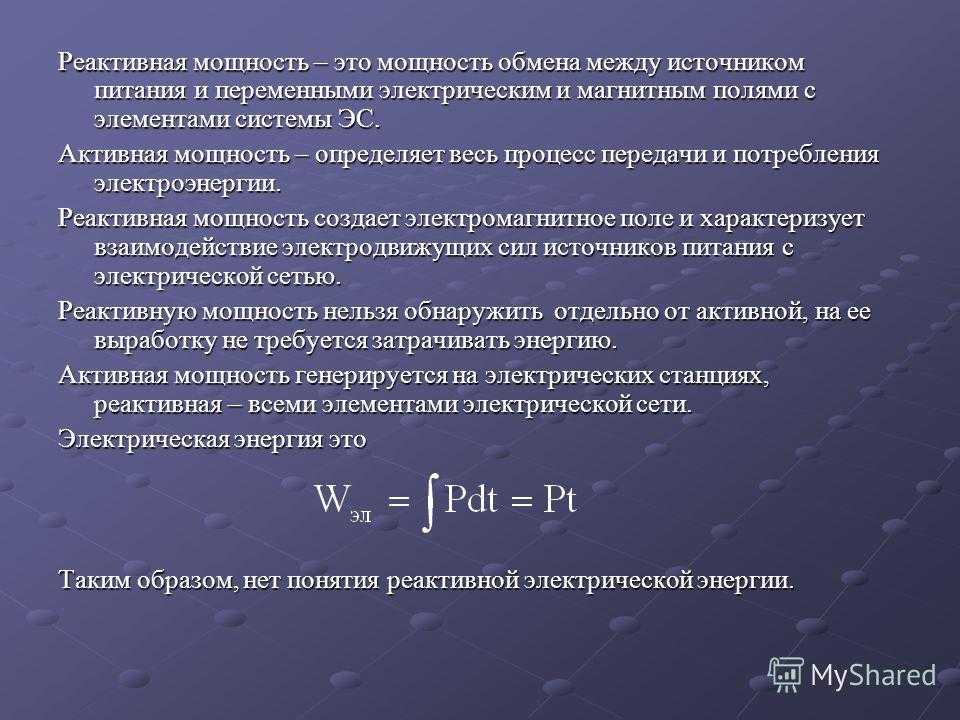

Когда вы видите энергию, создающую движение, свет, тепло и звук, все они питаются активной силой. Реактивная мощность — это мощность, которая генерирует магнитные поля, приводящие в движение вращающееся оборудование, и зависит от коэффициента мощности. Формула коэффициента мощности следующая: активная мощность x 100 / полная мощность.

Если вы ищете способ сэкономить на потреблении энергии, подумайте об установке конденсаторов. Использование правильных конденсаторов уменьшит реактивную составляющую мощности энергосистемы, что приведет к падению кажущейся составляющей мощности. Результат? Вы получите более высокий коэффициент мощности.

Получение помощи

Понимание этих концепций может помочь вам повысить энергоэффективность на вашем предприятии. Если вы устали платить больше, чем должны, по счетам за электроэнергию, ищите профессионалов, которые могут предоставить вам оценку энергии дома. Узнайте, что вы можете сделать, чтобы снизить уровень энергопотребления. С помощью команды опытных и доверенных электриков, которые выполнят работу за вас, вы сможете найти способ сэкономить на расходах и обеспечить более высокие финансовые показатели для вашего объекта.

Чтобы выбрать правильного поставщика услуг, убедитесь, что вы хорошо подготовились. Ознакомьтесь с отзывами о фирме. Много ли жалоб или положительных отзывов? Что большинство отзывов говорят о качестве услуг фирмы? Учитывайте это при поиске поставщика электрических услуг.
