Зажим для соединения сип с кабелем: Как соединить сип и кабель?

Ответвительные зажимы для СИП — технические характеристики и область применения

Провода СИП (самонесущий изолированный провод) используются повсеместно. Они позволяют обеспечивать электроэнергией жилые дома, общественные и промышленные предприятия, выдерживая даже крайне высокую нагрузку до 35 киловатт. СИП – это именно «провод».

Ключевое его отличие от кабелей в отсутствии какой-либо дополнительной защиты. Точнее, изолированы, вопреки названию, лишь сами проводники. Защитная изоляция и броня поверх них отсутствуют. Однако СИП часто называют кабелем, но следует помнить, что это технически неправильно.

1.

   Назначение.

2.

   Область применения.

3.

   Конструкция.

4.

   Основные требования к зажимам.

5.

   Классификация и разновидности.

6.

   Расшифровка и маркировка.

7.

   Технические характеристики.

8.

   Рекомендации по установке и правила использования.


Провода СИП (самонесущий изолированный провод) используются повсеместно. Они позволяют обеспечивать электроэнергией жилые дома, общественные и промышленные предприятия, выдерживая даже крайне высокую нагрузку до 35 киловатт. СИП – это именно «провод».

Ключевое его отличие от кабелей в отсутствии какой-либо дополнительной защиты. Точнее, изолированы, вопреки названию, лишь сами проводники.

Защитная изоляция и броня поверх них отсутствуют. Однако СИП часто называют кабелем, но следует помнить, что это технически неправильно.

Для установки СИП используется разнообразная арматура. Один из самых важных ее элементов – это ответвительные зажимы. Они позволяют подсоединить к магистральному кабелю дополнительные СИП, чтобы сделать подвод к жилому или промышленному зданию.

Назначение

Основное назначение ответвительных зажимов – обеспечить бесперебойную доставку электроэнергии до конкретных потребителей. Если магистральная электросеть подключена непосредственно к источнику энергии, то кабели-подводы в первую очередь присоединяются к ЛЭП.

Задача зажимов – гарантировать безопасное и надежное соединение, а также движение тока по подводу в сторону подключенного объекта.

Для проводов СИП используются безопасные зажимы с дополнительной изоляцией корпуса. Они позволяют быстро монтировать отводы без необходимости снятия изоляции.

Благодаря этому метод разветвления электросети при помощи зажимов куда более популярен, чем нарушающая технику безопасности методика скрутки.

Область применения

Зажимы позволяют создать ответвления от основной магистрали. Подводы могут вести к следующим объектам:

•
  электрощиткам жилых зданий;

•
  автомату промышленных предприятий;

•
  заземлению;

•
  считывающим приборам;

•
  осветительным уличным и частным приборам.

Ответвительные зажимы устанавливаются как при частном строительстве, так и при разветвлении электросетей в рамках городских и коммерческих проектов. Механизм монтажа прост, поэтому его может выполнить даже начинающий.

Важно! Тем не менее, в целях безопасности допускать к работам лучше электротехников с соответствующим разрешением.

Конструкция

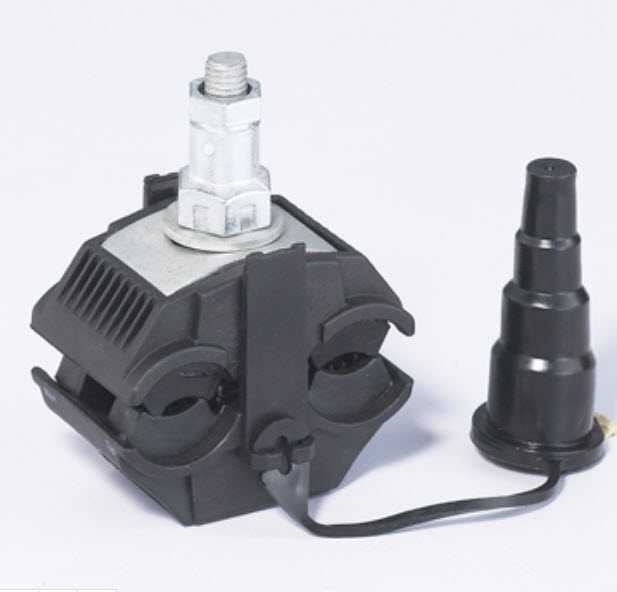

Закрепительные зажимы бывают нескольких типов. Ниже представлено изображение закрепительного зажима с одновременным затягиванием болтов. Эта конструкция предназначена для закрепления только одного кабеля СИП при подключении к магистральной сети.

Пояснения:

A. Закрепительный болт. По мере затягивания специальные зубцы (Eи F) приближаются к магистральному и дополнительному проводу, прокалывая их. Это обеспечивает передачу тока от основной ЛЭП к отводу. После полного затягивания резьба болта срывается, свидетельствуя о том, что нужное натяжение было достигнуто. Поначалу болт крутят вручную, затем при помощи инструмента. В моделях, которые предназначены для присоединения двух и более СИП, болтов, соответственно, больше – от двух до четырёх.

B. Корпус из пластика, армированного стекловолокном. Обеспечивает полную изоляцию, препятствует попаданию влаги на магистральный провод. Благодаря изоляции устанавливать зажим можно даже при рабочей электросети, так как она ограждает электротехника от удара током.

C. Отверстие для СИП (отвода).

D. Отверстие для подключения магистральной сети. При установке оба кабеля обязательно нужно держать посередине проушины.

E. Специальный колпачок. Он используется для изоляции кончика, подключенного к магистрали отвода. Не все модели оснащены таким устройством. В большинстве случаев при монтаже приходится использовать отдельные колпачки.

F. Зубцы для прокалывания магистрального СИП.

G. Зубцы для обеспечения контакта с отводом.

Механизм действия зажима прост: через соответствующие проушины пропускается магистральный и дополнительный провод, затем специалист затягивает болт и обеспечивает герметичный контакт.

Важно! Затягивающий механизм оснащен резьбой, которая срывается при достижении необходимого затяжного усилия. Таким образом, специалисту не нужно на глаз оценивать, правильно ли затянут болт. Это исключает риск разрыва проводов из-за чрезмерного давления арматуры.

Основные требования к зажимам

Зажимы используются для соединения высоковольтных электросетей, поэтому обязательно должны соответствовать ряду требований. Если они не выполняются, применять арматуру строжайше запрещено: это будет нарушать технику безопасности.

Обязательные требования к зажимным устройствам:

1.
   Армированный стекловолокном корпус, обеспечивающий надежную гидроизоляцию и обладающий свойствами диэлектрика. Он не должен пропускать ток, чтобы монтаж осуществлялся в максимально безопасных условиях. Полимерный материал должен обеспечивать и термоизоляцию, чтобы предотвратить плавление при коротком замыкании. Материал проверяют, опуская в бак с жидкостью и подключая к зажиму ток 6 кВт. Если в течение 60 секунд не будет признаков короткого замыкания, изоляция соответствует требованиям.

2.
   «Срывающаяся» резьба. Если она отсутствует, специалисту будет неясно, насколько сильно затягивать болт. В результате провода могут быть разорваны.

3.
   Подключение без срыва изоляции. Для этого в конструкции зажимов предусмотрены зубцы, которые лишь создают небольшие отверстия в изоляционном материале.

4.
   Наличие силиконовой смазки. После того, как зубцы прокалывают изоляцию, создается риск попадания влаги на один из кабелей СИП. Силиконовая смазка предотвращает контакт жилы с влагой.

Есть и дополнительные требования. Например, не лишним будет наличие встроенного колпачка для провода СИП. Это дополнение облегчит монтаж, однако оно вовсе не обязательно.

Классификация и разновидности

Ответвительные зажимы для СИП делятся на две основные категории:

1. Зажимы с одновременным затяжением, предназначенные для соединения только магистрали и одного подвода.

2. Зажимы с поочередным затяжением, в конструкции которых присутствует два или более болта. Они позволяют подключать сразу несколько СИП кабелей к магистральной электросети.

Выбор конкретного типа зависит от целей подключения. Например, если из одной точки магистрали необходимо сделать отвод сразу к нескольким объектам, подключенным к разным автоматам, используется второй тип арматуры. Чаще всего применяется первый вариант.

Например, при обеспечении электричеством частных зданий от магистрали делают один отвод и подключают его к автомату в основном здании. К дополнительным строениям, например, бане или гаражу, провод ведут уже от автомата.

Классификация зажимной арматуры также может быть основана на следующих признаках:

1.
   Наличие или отсутствие дополнительной герметизации. Так, если в комплекте с зажимом идет колпачок, это арматура со встроенной герметизацией среза.

2.
   Сечение подключаемого и основного кабеля. Распространено два основных типа: для подвода с сечением 1,5-2,5 мм и для ответвления 4-35 мм.

Расшифровка и маркировка

Данная арматура маркируется по принципу ААА (Б-Б;В-В). Также встречается вариант ААА Б-Б/В-В. Подробнее о каждой категории:

•
  ААА – марка арматуры;

•
  Б-Б – минимальное и максимальное сечение основной ЛЭП, к которой будет подключаться отвод;

•
  В-В – диапазон сечения жил отводного СИП.

Это маркировка зажимов с одновременной затяжкой. Если конструкция подразумевает подключение двух и более ответвительных СИП, то в части «В-В» дополнительно ставится цифра от 2 до 4.

Например, маркировка «4х16» в конце названия товара говорит о том, что зажим предназначен для подключения 4 кабелей СИП с сечением жилы 16 миллиметров.

Технические характеристики

В разделе «технические характеристики» производители обычно указывают только 5 особенностей:

•
  допустимое сечение жилы магистрали, от и до;

•
  диапазон жилы подвода;

•
  оковая нагрузка, максимально допустимая;

•
  масса изделия в г;

•
  количество проушин, которые можно использовать для подключения подводов.

Рекомендации по установке и правила использования

Перед началом монтажа необходимо убедиться, что у мастера есть дополнительное оборудование.

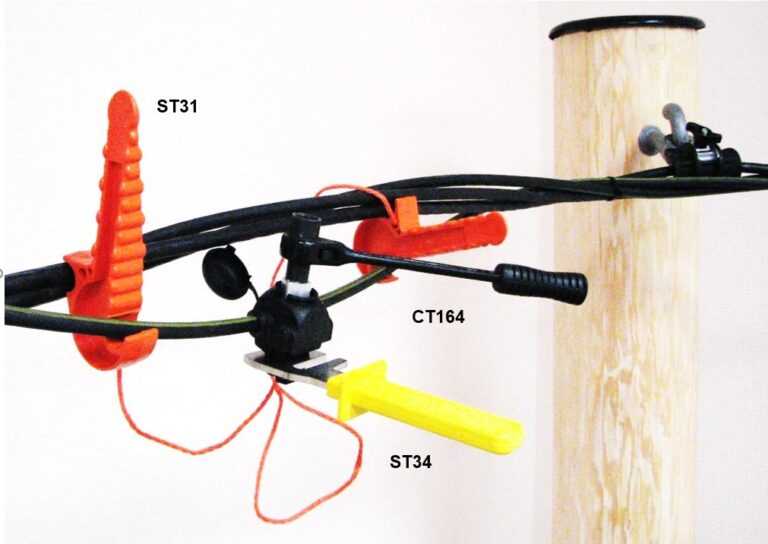

Чтобы ускорить и обезопасить установку, необходимо использовать отделительные клинья (2 шт.). Они позволяют отделить жилу от общего жгута без повреждения изоляции. Именно поэтому использовать вместо них другой инструмент, например, отвёртку, ни в коем случае нельзя.

Для того, чтобы затягивать соединительную арматуру, нужны накидные ключи с изолирующим покрытием (в зависимости от конструкции зажима на 13 или 17).

Монтаж не вызывает особых трудностей, поскольку устройство создано таким образом, чтобы работы можно было выполнять, не отключая электричество. А именно, затягивающий механизм имеет полную изоляцию от зоны контакта. Но всё же лучше, чтобы выполняющий работу электрик имел соответствующую группу допуска.

К одной арматуре строго запрещено подключать два и более СИП, если это изначально не предполагается в ее конструкции. Потому что иначе нельзя будет гарантировать надлежащие надёжность и герметичность контакта.

Не следует забывать надевать герметичный колпачок, который идёт в комплекте к зажиму, на срез подключаемого СИП. При этом предпочтительнее к использованию оказываются именно модели со встроенной герметизацией среза, так как отдельные детали часто теряются, а при выполнении высотных работ крайне неудобно периодически залезать в сумку за герметическим наконечником.

Порядок работ:

1.
   Установить клинья на расстоянии 25 см. Жила должна отойти от жгута на 4 см.

2.
   Немного открутить болт, чтобы зубцы не повредили провода еще при установке.

3.
   Провести магистральную и отводную жилу через соответствующие проушины. Надень на срез кабеля ответвления колпачок. Слегка затянуть болт рукой, чтобы предварительно закрепить зажим.

4.
   Накидным ключом затянуть болт окончательно, до срыва резьбы.

5.
   Закрепить зажим на опорной поверхности.

При необходимости зажим можно будет демонтировать (это допускается, только если конструкция предполагает демонтаж). В противных случаях арматура просто удаляется кусачками.

Повторно использовать зажимы, для которых предусмотрен демонтаж, нельзя. У них уже сорвана резьба, деформированы зубцы, отсутствует силиконовая смазка. Нельзя будет определить нужное усилие зажима, так как механизм «сорван», а это угрожает пережатием СИП выше порога основного воздействия.

Если в конструкции есть разблокирующий болт, то отсоединение выполняется через его вращение по указанному в корпусе направлении.

Важно! Часто в места «прокуса» изоляции будет попадать влага, так что нужна их герметизация.

Правильный подбор и монтаж зажима обеспечивает длительную и бесперебойную работу ответвления основной электросети.

2х16 и другие. Проколы для кабеля СИП – конструкция и правила установки. Прокалывающие зажимы для СИП – для чего нужны и как применять?

Зачем нужны прокалывающие зажимы?

Прокалывающие зажимы позволяют легко и просто осуществить соединение проводов, не снимая изоляцию. Современные технологии производства наделили данный вид арматуры несколькими положительными качествами:

• устойчивость к любым погодным факторам;
• длительный период эксплуатации прокалывающего зажима, который составляет не менее 40 лет.

Монтаж прокалывающего зажима предусматривает полное прокалывание изоляционного слоя провода. В то же время показатели механической прочности провода не сильно уменьшаются. Кроме того, особым нюансом является герметизация области крепежа. Данная арматура позволяет достичь полной герметизации, исключая возможность попадания влаги на оголенный участок СИП.

Чаще всего прокалывающие зажимы применяются для того, чтобы ввести электричество, подключиться к ВЛ, в то же время не требуется проводить отключение. Этот вид арматуры для СИП на контактных пластинах имеет острые зубцы, которые прокалывают изоляционный слой на СИП во время осуществления подсоединения.

Ошибка №14 – Проколы или орехи

Ранее при дефиците заводских прокалывающих зажимов очень многие соединяли СИП с кабелем (чаще всего на фасаде дома) через старые советские “орехи”.

Делать так нельзя по двум причинам. Во-первых, вы получите не герметичное соединение. Окисление после этого – дело времени.

Во-вторых – постепенное ухудшение контакта. Из-за винтиков с гаечками и периодического нагрева-остывания (max нагрузка-min нагрузка), контакт будет ослабляться.

Один-два раза в год вам придется подниматься наверх и протягивать винтики отверткой.

С заводским проколом СИП, один раз затянул болт, сорвал гайку и забыл про контакт на 40 лет.

Как применять прокалывающие зажимы?

Прокалывающие зажимы можно применять для разных видов провода – с изоляцией и голые жилы без нее. С той стороны, где происходит подсоединение голой жилы, нет зубцов для прокалывания. А часть второго провода, выходящего из зажима, подводят к вводному автомату, чтобы дальше можно было сделать разводку сети внутри здания.

Прокалывающие зажимы – важная составляющая проведения качественного соединения проводов без снятия изоляции. В конструкции данной арматуры есть:

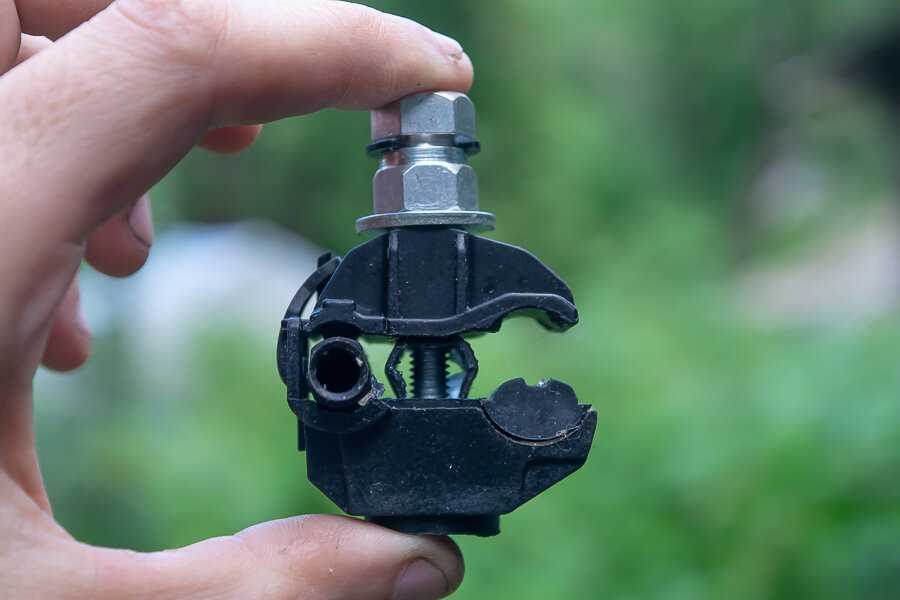

• корпус, внутри него располагаются токопроводящие колодки;
• острые зубчики, чтобы проколоть слой изоляции и соединить пару проводников.

Существуют варианты, в которых зубцы располагаются только с 1-й стороны или сразу с 2-х. Второе изделие применяется для подключения оголенной жилы. Принцип эксплуатации и строение зажимов отличается в зависимости от изготовителя.

Прокладка СИП предусматривает, что данная арматура будет устанавливаться вместе с натяжными анкерами. Установка зажима требует сквозных проколов провода через изоляцию. Данный метод монтажа не снижает прочность электроустановки. Перед проведением манипуляций обязательно проверьте герметичность области провода, которая будет прокалываться. Данные зажимы можно ставить только 1 раз. В будущем демонтировать их не удастся. Также их не получиться поставить 2-й раз после первичной установки.

Ошибка №10 – Повторный монтаж и демонтаж

Демонтаж прокалывающего зажима возможен, а вот повторная его установка недопустима!

Прокалывающие элементы (зубчики) очень сильно деформируются и при повторном подключении попросту не обеспечат хорошего контакта.

Кстати, по поводу демонтажа, хоть это теоретически и разрешено, однако если вам требуется переподключить или заменить ввод, то лучше старый прокол вообще не трогать, а поставить рядом с ним еще один.

Убирая зажим со старого места, вы тем самым нарушаете герметичность и оголяете места проколов.

Через них влага будет проникать в СИП. Для надежного изолирования потребуется специальная герметичная лента, которую не так-то и просто достать.

Как правильно подобрать прокалывающий зажим?

Перед тем как выбирать подходящий прокалывающий зажим, стоит узнать, на какие характеристики нужно обращать внимание:

1. Показатель сечения подключаемого провода. У одноболтного варианта данный показатель не выше 95-120 мм.кв, у двуболтных конструкций (использующихся для более толстых жил) он может составлять не больше 240 мм.кв.
2. Какой у зажима класс защиты. В продаже есть герметичные и негерметичные варианты. Герметичный зажим чаще всего на внешней части находится диэлектрик. Данная характеристика указывает на то, что установку этой арматуры можно делать на любом участке сети. Во время эксплуатации негерметичной модели проводить ее установку следует максимально ближе к опоре (запрещено делать это на середине пролета, где СИП повисает, поскольку в этом месте накапливается много осадков).
3. Число болтов. Зажим может иметь 1 болт или 2. Разница между этими разновидностями в допустимом сечении провода и максимальной силе тока.
4. Тип соединения. Зажимы позволяют соединить между собой голый провод и СИП (берется вариант с зубчиками только с одной стороны) или соединить СИП и СИП (на пластинах зубчики с 2-х сторон).

Покупая данные изделия, стоит удостовериться, что шляпка болта подходит под гаечный ключ. В продаже чаще всего есть варианты с головками на 13 мм, немного реже – на 17 мм. Все требуемые характеристики указаны в маркировке, там можно посмотреть наиболее и наименее допустимое сечение провода, а также прочие характеристики.

Прокладка СИП

СИП — это однофазный или трехфазный провод, фазы которого изолированы прочным полиэтиленом, устойчивым к ультрафиолету, а нулевой провод является несущим. Это алюминиевая многожилка, оплетающая стальную сердцевину. Нулевой несущий провод может быть изолированным или нет, три фазы в изоляции навиты на него сверху. Такой провод и работает в распределении электроэнергии от трансформаторных подстанций в черте застройки, чем и оправдана, в общем-то, повышенная забота о безопасности.

Эти провода изолированы очень хорошо и герметично, так как наружная проводка подвержена всем природным воздействиям.

При прокладке СИП их протягивают от опоры к опоре, два провода друг с другом стыкуются с помощью герметичного зажима, который опрессовывается. Таким образом, контакт срощенного провода и изоляция кабеля СИП по всей линии от начала до конца остается герметичной.

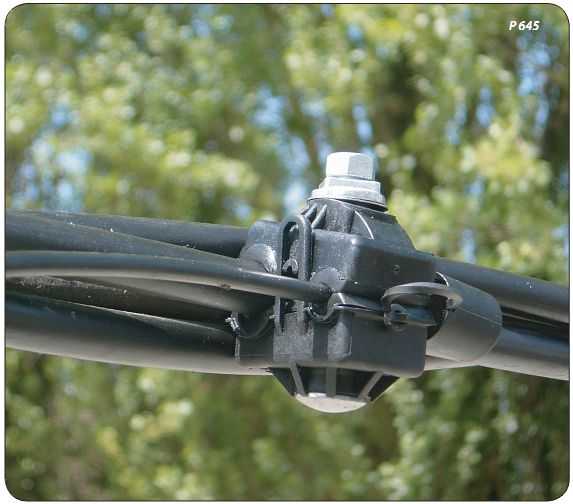

Чтобы к магистральной линии подключить ответвляющую линию, используются специально разработанные самопрокалывающие ответвительные зажимы. Технология в этом случае не требует удалять изоляцию с провода, зажим соединяет два провода методом прокола, а сам зажим снаружи создает надежную изоляцию ответвления.

Технология такова:

1. Установить на магистральный изолированный провод зажим через предназначенное для этого отверстие и надежно его зафиксировать.
2. Провести через второе отверстие внешний подключаемый провод.
3. Используя ключ (обычно, 13, или 17), закрутить головку зажима. Дозировка усилия для кабеля состоит в том, что при закручивании после прокола изоляции обоих проводов внутри зажима и создания надежного контакта головка срывается, а контакты внутри зажима надежно фиксируются.
4. После срыва головки соединение получается надежным, а изоляция — цельной и герметичной.
5. Конец ответвительного проводника герметизируется специальным колпачком.

Ошибка №11 – Два ответвления с одного зажима

Запрещается подключение двух и более ответвлений с помощью одного прокола.

Чаще всего так делают с нулевыми жилами, пытаясь сэкономить, либо при подключении нескольких светильников через один «прокол».

Для таких случаев можно воспользоваться специальными многоразовыми прокалывающими зажимами.

Во всех остальных ситуациях на каждую жилу необходимо ставить отдельный прокол.

Два однофазных ввода – 4 зажима, два трехфазных – 8 зажимов и т.д.

Маркировка зажимов

Маркировка прокалывающих зажимов, производимых различными фирмами, может отличаться друг от друга. Она должна содержать информацию о сечениях проводов — кабельного магистрального и ответвительного. Определяющие параметры — диапазоны сечений проводов.

Например, маркировка , работающей уже более 20 лет, следующая: ЗПО 16-95/1,5-10, означает: зажим прокалывающий ответвительный, сечение магистрального провода от 16 до 95 мм 2 , сечение ответвительного провода от 1,5 до 10 мм 2 .

Вот примерная номенклатура прокалывающих зажимов фирмы

• ЗПО 16-95/1,5-10
• ЗПО 16-95/4-35(50)
• ЗПО 50-150/6-35(50)
• ЗПО 50-150/50-150
• ЗПК 35-95/4-54

Прокалывающие зажимы в резиновом корпусе.

Виды деталей

Промышленностью предусматривается выпуск нескольких разновидностей зажимов для СИП. Все они рассчитаны на работу в определенных условиях.

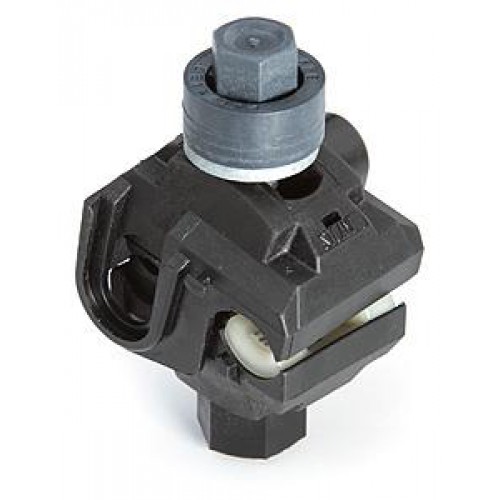

Ответвительный прокалывающий с одним болтом

Такой зажим еще часто называют голым сип. Его применяют для того, чтобы вывести провод (неизолированный) на сип.

Отличительные особенности:

• Сечение от 16 до 95 мм.
• Полимер корпуса зажима может препятствовать проникновению внутрь ультрафиолетовых лучей, он также устойчив к различным погодным явлениям.
• У ответвленного зажима присутствует стабильная планка.

В данном случае ответвительный прокалывающий зажим состоит из алюминия (сплав), что предотвращает появление ржавчины . Надежно выполнены и болт, и механизм.

Прокалывающий ответвительный с двумя болтами

Используется ответвительный компонент для отвода неизолированных проводов к основной магистральной линии на сип. Поперечное сечение может достигать 95 квадратных мм. В составе корпуса используется стеклоармированный полимер высокой стойкости. Для удобства на ответвительном зажиме имеется нижняя планка, помогающая зафиксировать ключ в заданном положении.

Данная деталь прослужит долго , поскольку она устойчива к влаге, ветру и другим проявлениям внешней среды. За качество производители, как правило, отвечают, поэтому на него в данном случае можно рассчитывать.

Выбирая зажим для СИП, стоит помнить, что головка болта должна быть соразмерна ключу. Чаще всего используется головка в 13 мм . Иногда можно встретить и 17 мм, но гораздо реже. Размер сечения проводов говорит о толщине магистрали. По этому размеру можно понять размер ответвления, который должен монтироваться в ответвительном зажиме. При выборе данной детали для СИП необходимо помнить все эти нехитрые правила.

При проектировании электропроводки часто оказывается без внимания все вопросы, которые касаются проведения кабеля до вводного автоматического выключателя, поскольку оценивается этот момент как нечто само собой разумеющееся. Однако монтаж прокалывающего зажима для СИП провода — весьма ответственное мероприятие, требующее полного владения технологией. При проведении проводов необходимо руководствоваться двумя базисами — это долговечность и безопасность

Кроме того важно, чтобы до любого элемента или части цепи можно было добраться без проблем с целью ремонта или замены. В этой статье мы рассмотрим принцип действия, назначение и особенности монтажа прокалывающего зажима для проводов СИП

Назначение

Основное назначение ответвительных зажимов – обеспечить бесперебойную доставку электроэнергии до конкретных потребителей. Если магистральная электросеть подключена непосредственно к источнику энергии, то кабели-подводы в первую очередь присоединяются к ЛЭП.

Задача зажимов – гарантировать безопасное и надежное соединение, а также движение тока по подводу в сторону подключенного объекта.

Для проводов СИП используются безопасные зажимы с дополнительной изоляцией корпуса. Они позволяют быстро монтировать отводы без необходимости снятия изоляции.

Благодаря этому метод разветвления электросети при помощи зажимов куда более популярен, чем нарушающая технику безопасности методика скрутки.

Ошибки при подключении линий ответвления к магистрали

1. При монтаже зажимов не дожимать головку полностью. Может быть плохой контакт.
2. Второй раз использовать ответвительные зажимы. Даже если он на вид как рабочий новый, при первой установке могли быть повреждены (погнуты, сломаны) режущие зубья, и контакта в этом случае может не получиться.
3. Соединять жилы, не ответвляемые от магистральной, а равнозначные между собой.
4. Пытаться использовать зажим для подключения не одной, а двух линий. Так как режущие контакты центрованы по одной жиле, то они должны точно прорезать центральную часть и попасть в проводник. Иначе они попадут мимо или согнутся.

Ошибка №6 – Перекос

При монтаже зажима не допускается его перекос относительно жил.

Чаще всего это происходит при затяжке вручную, когда прокол не удерживается специальным держателем.

Большинство «проколов» в нижней части имеют выступы, куда и вставляется держатель.

Поверьте, удержать ровно зажим в руке получается далеко не у всех.

Подача электроэнергии через СИП

Подключение к жилому дому электричества производится чаще всего с использованием самонесущего изолированного провода СИП. Он состоит из нескольких фазных алюминиевых жил, покрытых полиэтиленовой прочной изоляцией (сшитый полиэтилен), и нулевой несущей. Она может быть с изоляцией или без нее. Часто для ответвлений применяют провод без нулевой несущей жилы (СИП-4, СИП-5).

По сравнению с обычным кабелем СИП имеет следующие преимущества:

1. Подключение можно выполнить своими руками. Если линия электросети обесточена, процесс подключения совершенно безопасен. Но при отсутствии навыков работы с электричеством лучше обратиться за помощью к электромонтажникам.
2. Надежность передачи электроэнергии в любых климатических условиях. Провод выдерживает высокую и низкую температуру, порывы ветра и действие осадков.
3. Низкая цена и долговечность.

СИП имеет преимущества также перед оголенными проводами, которые также прокладывают по воздуху:

• не требуются фарфоровые изоляторы;
• уменьшается расстояние между жилами;
• нет перехлестываний проводов между собой под действием ветра;
• уменьшаются реактивные потери за счет наличия изоляции;
• упрощается монтаж провода.

Область применения

Зажимы позволяют создать ответвления от основной магистрали. Подводы могут вести к следующим объектам:

• электрощиткам жилых зданий;
• автомату промышленных предприятий;
• заземлению;
• считывающим приборам;
• осветительным уличным и частным приборам.

Ответвительные зажимы устанавливаются как при частном строительстве, так и при разветвлении электросетей в рамках городских и коммерческих проектов. Механизм монтажа прост, поэтому его может выполнить даже начинающий.

Важно! Тем не менее, в целях безопасности допускать к работам лучше электротехников с соответствующим разрешением.

Особенности применения зажима для СИП

Зажим прокалывающий для СИП предназначен для герметичного подключения изолированных проводов ответвления к магистральной линии, а также оснащения осветительных конструкций. Применение гарантирует надежное сочленение фазных и нулевых жил с минимальными потерями на переходное сопротивление.

Продукция отличается:

• прочностью – корпус выполнен из термопластика, устойчивого к жесткому ультрафиолету, перепаду температур, погодным факторам;
• легкостью, удобством в установке – с монтажом справляется один человек;
• безопасностью – допускаются работы под напряжением;
• долгим сроком эксплуатации – до 20 лет.

Ответвительные зажимы для кабеля часто используют при устройстве подводов к частным домам, дачам, небольшим производственным объектам с целью получения стабильного контакта при отводе электропроводов 2х16, 4х16.

Ошибка №13 – Работа под напряжением

Подключаться под напряжением данными зажимами можно, но не всеми!

Например, вот такими, которые рассматривались ранее (многоразового использования) – категорически нет.

В проколах иной конструкции верхний болт при закручивании давит на изолированную пластину с шипами. При этом на срывную головку потенциал не передается.

Однако при работе под напряжением следует строго соблюдать требования ТБ. Какие именно, читайте в отдельной статье.

Классификация прокалывающих зажимов

Проколы для СИП бывают двух основных типов. Первый – ЗОИ (зажим ответвительный изолированный). Он, как правило, используется для соединения воздушных линий с самонесущими проводами при напряжении до 1000 В. Его принцип действия достаточно простой. Устройство надевается на нужный провод и крепится с помощью болта, который затягивается до состояния, пока не будет сорвана головка. Такой способ крепления позволяет обеспечить необходимый уровень контакта пластин с проводом без его повреждения. В результате возникнет стабильный контакт между магистралью и ответвлением. При необходимости зажим можно легко снять, открутив нижнюю головку болта, которая используется для демонтажа.

Второй тип называется ЗОЗРБ IEK. Он применяется, если необходимо организовать ответвление от воздушной линии двух проводов.

Обратите внимание! Данный тип прокалывающих зажимов имеет определенные ограничения при эксплуатации. Его следует устанавливать в местах, где нет большой влажности, чтобы исключить попадание воды внутрь

Следовательно, применять его можно только в помещениях.

Основное отличие второго вида изделий заключается в том, что зубцы для прокола имеются у него только для установки на магистральный провод, с проводника для ответвления придется снимать изоляцию, чтобы обеспечить надежное соединение. Вместе с тем, такой соединительный механизм позволяет в качестве ответвляющего использовать любой тип проводника, например, ВВГ

Основные производители устройств

Кабель СИП 2: технические характеристики

Чаще всего используются прокалывающие зажимы, произведенные компаниями Ensto и Niled. Первый производитель известен тем, что изготавливает арматуру для любых видов кабелей СИП. В ассортименте компании имеются, как облегченные модели, которые изготовлены из пластика, так и максимально прочные устройства, материалом для производства которых являются различные сплавы. Особенностью зажимов от Ensto является пирамидальный вид прокалывающих зубьев, который позволяет увеличить площадь контакта и снижает воздействие на провод, не допуская его повреждений.

Наиболее популярные зажимы

Niled отличается тем, что адаптирует свои изделия под особенности местного рынка. Например, для России разработаны специальные устройства для кабелей с малыми сечениями.

Итак, прокалывающие зажимы используются для обеспечения устойчивого соединения между магистральными линиями электропередач и их ответвлений. Благодаря особенностям конструкции, они практически не повреждают провод и соответствуют всем требованиям безопасности, необходимо только соблюдать технологию монтажа соединительных устройств.

Технология герметичного ответвления

Чтобы к магистральной линии подключить ответвляющую линию, используются специально разработанные самопрокалывающие ответвительные зажимы. Технология в этом случае не требует удалять изоляцию с провода, зажим соединяет два провода методом прокола, а сам зажим снаружи создает надежную изоляцию ответвления.

Технология такова:

1. Установить на магистральный изолированный провод зажим через предназначенное для этого отверстие и надежно его зафиксировать.
2. Провести через второе отверстие внешний подключаемый провод.
3. Используя ключ (обычно, 13, или 17), закрутить головку зажима. Дозировка усилия для кабеля состоит в том, что при закручивании после прокола изоляции обоих проводов внутри зажима и создания надежного контакта головка срывается, а контакты внутри зажима надежно фиксируются.
4. После срыва головки соединение получается надежным, а изоляция — цельной и герметичной.
5. Конец ответвительного проводника герметизируется специальным колпачком.

Технология герметичного ответвления

Ошибка №7 – Перетяжка

Затяжку гайки следует производить равномерно, без перекоса ключа.

После срыва калиброванной головки дополнительно подтягивать демонтажную гайку нельзя!

Кто-то думает, что это улучшает контакт. Однако на самом деле это приводит к продавливанию ответвительной жилы на глубину больше расчетной, ослабляя тем самым несущую нагрузку провода.

Технические особенности

Зажимы предназначены для крепления только алюминиевых или медных изолированных проводов. Затяжка болтов проводится посредством срывной головки размером 13 мм. Головка изготовлена из алюминия, само устройство реализуется в открытом виде для облегчения установки.

Модели зажимов Р 70, Р 150, Р 240 имеют защитный колпачок со съемным вариантом исполнения конструкции.

Зажимы типа Р 617, Р 619 и Р 14 разработаны с отдельной фиксацией проводов для каждой линии. Применяются в местах, где необходимо разветвление нескольких магистралей. Основная токопроводящая линия фиксируется зубчатым креплением, а ответвлительная — требует снятия изоляционного материала.

Зажим для «голых» проводов

Существует 2 основных конструктивных разновидностей таких зажимов — предназначенные для заизолированных и «голых», то есть лишенных изоляции кабелей. Последние, как правило, применяются в магистральных линиях электропередач.

Если необходимо сделать ответвление от магистрали, то необходимость в зубцах для прокола изоляции отпадает. В этом случае целесообразно применять специализированный зажим, в котором для магистральной стороны предназначена лишенная зубцов плашка, тогда как для стороны ответвления — типовая конструкция с зубцами. Монтировать такую систему, не обесточивая линию, конечно же, нельзя.

Ошибка №9 – Срывная гайка

Электрики, которые в первый раз сталкиваются с монтажом СИП и не до конца понимают принципы подключения проводов через прокол, могут вообще оставить срывную гайку на месте.

Да-да, случается и такое (боятся сломать

PA-IP | Викинг Электроникс, Инк.

| 6-ваттный многоадресный пейджинговый усилитель

Подробная информация о продукте

Модель Viking PA-IP SIP / многоадресный пейджинговый адаптер обеспечивает интерфейс между новыми телефонными системами VoIP (аппаратными или размещенными/облачными) и аналоговыми пейджинговыми системами, устраняя необходимость в ATA или порт FXS. PA-IP можно использовать для стандартного пейджинга конечной точки SIP или многоадресного пейджинга и фоновой музыки.

Устройство легко подключается с помощью одного кабеля CAT5/6 от коммутатора PoE. Вспомогательный триггерный вход позволяет использовать опциональный проводной переключатель или триггерный выход телефонной системы для включения громкого звонка/ночного звонка при входящих вызовах в нерабочее время. Для подключения к внешнему усилителю предусмотрены линейные аудиовыходы.

Встроенный усилитель класса D мощностью 6 Вт с выходными разъемами для динамиков также предназначен для подключения до 6 аналоговых динамиков с сопротивлением 8 Ом. Программируемый релейный выход предназначен для запуска внешних усилителей и т. д.

Приложения

• Усиленная конечная точка SIP или многоадресный IP-пейджинг для:
  • Школы
  • Больницы
  • Розничные магазины
  • Офисные помещения и т. д.
• Обеспечить фоновую музыку и звуковую маскировку
• Интеграция системы IP-телефонии с традиционным аналоговым усилителем (например, однозонный голосовой пейджинг)

Особенности

• Питание от PoE (класс 3, <13 Вт)
• Приоритизация пейджинга
• Воспроизведение аудио из многоадресной рассылки
• Конечная точка SIP или член группы многоадресной рассылки
• Поддерживает до 10 многоадресных пейджинговых групп
• Красный светодиодный индикатор «Страница / Статус»
• Совместимость с SIP (список совместимых телефонных систем IP-PBX см. в руководстве по продукту)
• Загружаемая по сети прошивка
• Автоинициализация с помощью программного обеспечения Viking
• Встроенный высокоэффективный усилитель класса D мощностью 6 Вт
• Реле активации дверных замков, стробоскопов, внешних усилителей и т. д.
• SIP/многоадресная рассылка: SIP-страница, SIP-страница и зонированный многоадресный поток, зонированный многоадресный прием
• Поддержка кода доступа для предотвращения нежелательных вызовов SIP
• Линейный аудиовыход для подключения к внешнему усилителю
• Сетевой удаленный регулятор громкости
• Можно подключить до 6 внешних аналоговых динамиков 8 Ом
• Диагностика (для проверки реле)

Сертификаты

• CE
• Федеральная комиссия по связи, часть 15
• СИП

Технические характеристики

• Питание: PoE класс 3 (<13 Вт)
• Размеры: 5″ x 5,25″ x 1,5″ (127 мм x 133 мм x 38 мм)
• Вес брутто: 1,0 фунта (0,45 кг)
• Рабочая температура: от -40°F до 140°F (от -40°C до 60°C)
• Влажность: от 5% до 95% без конденсации
• Аудиокодеки: G711u, G722 и G711a (только SIP)

Совместимость с сетью

• : IEEE 802.3 af PoE, SIP 2. 0 RFC3261, 100BASE-TX с автоматическим переходом
• Максимальный уровень выходного сигнала для одного динамика Viking 40AE: 105 дБ SPL на расстоянии 1 м
• Усилитель: 6 Вт, класс D (с возможностью подключения до шести динамиков по 8 Ом, подключенных параллельно)
• Соединения: (1) RJ45 10/100 Base-T, (8) зажимные винтовые клеммы на съемном разъеме

Тоны

Тон	Описание	Предварительный просмотр	Скачать
Обычное кольцо	Нормальная частота звонка	Ваш браузер не поддерживает аудио HTML5.	Н/Д
Двойное кольцо	Двойное кольцо Каденс	Ваш браузер не поддерживает аудио HTML5.	н/д
Короткий Короткий Длинный	Короткая короткая длинная частота звонка	Ваш браузер не поддерживает аудио HTML5.	н/д
Короткий Длинный Короткий	Короткий длинный короткий звонок Каденция	Ваш браузер не поддерживает аудио HTML5.	н/д
Один звуковой сигнал	Один звуковой сигнал	Ваш браузер не поддерживает аудио HTML5.	н/д
Два гудка	Два звуковых сигнала	Ваш браузер не поддерживает аудио HTML5.	н/д
Три гудка	Три гудка	Ваш браузер не поддерживает аудио HTML5.	н/д

---

Сравните с аналогичными товарами

• Мощность: PoE класс 3 (<13 Вт)
• Габаритные размеры: 11″ x 11″ x 4″ (279 мм x 279 мм x 102 мм)
• Размеры задней коробки: 90,25″ x 9,25″ x 3,45″ (235 мм x 235 мм x 88 мм)
• Транспортировочный вес: 5,0 фунтов (2,27 кг)
• Рабочая температура: от -40°F до 140°F (от -40°C до 60°C)
• Влажность: от 5% до 95% без конденсации
• Аудиокодеки: G711u, G722 и G711a (только SIP)

Совместимость с сетью

• : IEEE 802.3 af PoE, SIP 2. 0 RFC3261, 100BASE-TX с автоматическим переходом
• Максимальный выходной уровень: 105 дБ SPL на расстоянии 1 м (без подключенных дополнительных динамиков)
• Усилитель: 6 Вт, класс D (с возможностью подключения до пяти дополнительных динамиков по 8 Ом, подключенных параллельно)
• Соединения: (1) RJ45 10/100 Base-T, (4) зажимные винтовые клеммы на съемном разъеме

• Питание: PoE класс 3 (<13 Вт)
• Габаритные размеры: 11″ x 11″ x 4″ (279 мм x 279 мм x 102 мм)
• Размеры задней коробки: 9,25″ x 9,25″ x 3,45″ (235 мм x 235 мм x 88 мм)
• Транспортировочный вес: 5,0 фунтов (2,27 кг)
• Рабочая температура: от -40°F до 140°F (от -40°C до 60°C)
• Влажность: от 5% до 95% без конденсации
• Аудиокодеки: G711u, G722 и G711a (только SIP)

Совместимость с сетью

• : IEEE 802.3 af PoE, SIP 2.0 RFC3261, 100BASE-TX с автоматическим переходом
• Чувствительность: 96 дБ / 1 Вт / 1 м SPL
• Максимальный выходной уровень: 105 дБ SPL на расстоянии 1 м (без подключенных дополнительных динамиков)
• Усилитель: 6 Вт, класс D (с возможностью подключения до пяти дополнительных 8-омных динамиков, подключенных параллельно)
• Соединения: (1) RJ45 10/100 Base-T, (8) зажимные винтовые клеммы на съемном разъеме

• Питание: PoE класс 3 (<13 Вт)
• Размеры: 23,75 x 23,75 x 3,75 дюйма (603,25 мм x 603,25 мм x 95,25 мм)
• Транспортировочный вес: 5,0 фунтов (2,27 кг)
• Рабочая температура: от -40°F до 140°F (от -40°C до 60°C)
• Влажность: от 5% до 95% без конденсации
• Аудиокодеки: G711u, G722* и G711a*

Совместимость с сетью

• : IEEE 802. 3 af PoE, SIP 2.0 RFC3261, 100BASE-TX с автоматическим переходом
• Соединения: (1) RJ45 10/100 Base-T, (1) 8-контактная клеммная колодка
• Чувствительность: 96 дБ / 1 Вт / 1 м S.P. Уровень
• Максимальный выходной уровень: 105 дБ SPL на расстоянии 1 м (без подключенных дополнительных динамиков)
• Усилитель: 6 Вт, класс D

*ПРИМЕЧАНИЕ: 22TB-IP не поддерживает многоадресную пейджинговую передачу с использованием кодеков G722 или G711a.

Подключение

SIP медным кабелем: видео, способы, инструкция

Самонесущий изолированный провод представляет собой новое технологическое решение процесса передачи и распределения электрической энергии, заменившее традиционные воздушные линии электропередачи голыми алюминиевыми проводами. Применение СИП повышает надежность электроснабжения, увеличивает срок службы линий электропередач, снижает риск коммерческих потерь электроэнергии, связанных с ее хищением. При выполнении пайки потребителей, а также при подключении питания к внутренним схемам электропроводки часто возникает необходимость соединения СИП с медным кабелем для дальнейшей разводки электричества в дом. Далее мы расскажем, как соединить СИП с кабелем других марок.

• Что важно знать
• Варианты подключения
• Щит учета расположен на линейной опоре
• Щит учета расположен на стене дома.
• SIP соединение между собой

Что важно знать

Типичная ситуация, когда может потребоваться подключение SIP медным кабелем, возникает при подключении частного дома или дачи к ЛЭП, выполненной самонесущим изолированным проводом. Здесь прежде всего Технические условия, выдаваемые энергоснабжающей организацией. В этом документе обычно содержится подробная информация о том, как и каким проводником должны быть выполнены силовые цепи к счетчику. Также может быть указано, как подключать провода. Как правило, требуется, чтобы проводник от ВЛ до щита учета был виден и цельный.

Варианты подключения

В зависимости от расположения щита учета возникают варианты подключения СИП друг к другу или к другому типу провода. Далее рассмотрим, в каких ситуациях и как именно необходимо соединять СИП с другими жилами.

Щит учета расположен на линейной опоре

Линия соединяется с щитом учета сплошным проводом, который в щитке подключается непосредственно к вводному автомату. Для подключения проводника к линии следует использовать стандартный прокалывающий зажим, специально разработанный для СИП-линий. Вариант исполнения такого соединителя показан на фото ниже. Зажим прокалывающий предназначен для присоединения припоев к магистральным линиям. К этому экземпляру можно подключить линию сечением 16 мм ² до 120 мм ² с отводом сечением 6 мм и более ² до 50 мм ² . В качестве припоя можно использовать СИП, либо обычный медный кабель, например ВВГ.

Основными элементами обжатия являются две стальные пластины с заостренными зубьями, которые при затягивании крепежного болта сближаются и прокалывают изоляцию линейного и припоя проводов, обеспечивают надежный контакт и герметичность места крепления. Болт затягивается до отказа, рассчитанного на определенное усилие сжатия. Конструкция одноразовая.

На видео ниже наглядно показано, как пользоваться прокалывающими компрессами:

Если подключение от щита учета на столбе к дому осуществляется с помощью СИП, то следует также использовать стандартную арматуру. Оптимальный вариант – провести провод прямо в блок управления, подключив его к вводному автомату в щитке. В этом случае его не нужно будет крепить тросом. Если по каким-то причинам необходимо соединить СИП и медный кабель, это можно сделать на улице, у входа в дом. Соединение может быть выполнено с помощью прокалывающего хомута. Кроме того, соединительный монтаж можно выполнить с помощью точечных хомутов, которые за свою форму называют гайками. Подробнее о гайковом хомуте Вы можете узнать из нашей статьи.

Зажимы обоих типов могут соединять токонесущие жилы из разных материалов, например, СИП можно подключать к СИП, ВВГ, ВВГнг, АВВГ или акустическим системам. Это позволяет конструкция разъема, обеспечивающая отсутствие прямого контакта алюминия с медью. Каждый из присоединяемых проводников контактирует только со стальными пластинами.

Как пользоваться гайками описано и показано в видео:

Соединение СИП с неизолированными проводами (оголенными) осуществляется зажимом специальной конструкции, не имеющим острых зубьев со стороны оголенного провода . Этот тип сжатия изображен на фото ниже:

Остается добавить, что не допускается соединение проводов из меди и алюминия между собой скруткой из-за возникновения электрохимической коррозии! Подробнее этот вопрос рассмотрен в статье: https://my.electricianexp.com/ru/kak-soedinit-aluminievyj-provod-s-mednym.html.

Щит учета находится на стене дома.

В этом случае отвод, подсоединяемый к магистральной линии с помощью зажима отвода, вставляется непосредственно в щит учета и подключается к вводному автомату. В том случае, если СИП представляет собой СИП, для закрепления провода на линейной опоре и на стене дома устанавливают анкерные зажимы. Если для крепления линии и щита учета выбран медный трос, необходимо натянуть стальной трос, на котором должен быть закреплен трос, так как он не рассчитан на растягивающую нагрузку.

Возможно, потребуется подключение СИП и медного кабеля в этом варианте, если на участке несколько зданий и силовая разводка к ним выполнена СИПом. Монтаж в этом случае можно выполнить так же, как описано выше, с помощью прошивного или штампового хомута.

Иногда можно увидеть, как соединение СИП с медным кабелем выполняется с помощью гильзы, требующей последующей опрессовки.

Это необоснованно по нескольким причинам:

• Для установки рукавов требуется специальное оборудование.

Зажимы гильзовые

• МЖПТ предназначены для соединения встык проводов СИП одного сечения при ремонте или монтаже магистральных линий. Используемая технология обеспечивает механическую прочность места соединения, необходимую для сохранения несущих свойств ремонтируемой проволоки.
