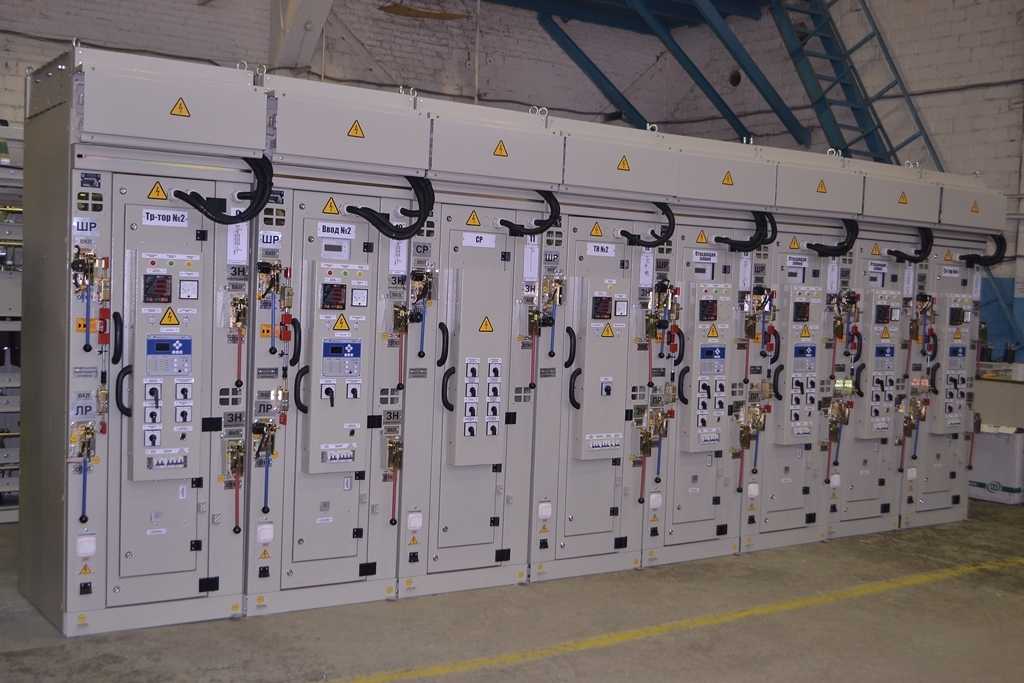

Закрытые электроустановки это: Закрытые распределительные устройства — Что такое Закрытые распределительные устройства?

Содержание

NormaCS ~ Ответы экспертов ~ Выбор расстояния от комплектной трансформаторной подстанции наружной установки III степени огнестойкости до наружной взрывоопасной установки

NormaCS ~ Ответы экспертов ~ Выбор расстояния от комплектной трансформаторной подстанции наружной установки III степени огнестойкости до наружной взрывоопасной установки

Ответы экспертов

  • Добыча и переработка нефти, газа и смежные производства
  • Электротехника
  • ПромЭксперт Раздел III. Охрана труда и безопасность
  • Нормативные документы Государственного энергетического надзора

Выбор расстояния от комплектной трансформаторной подстанции наружной установки III степени огнестойкости до наружной взрывоопасной установки

30 июля 2020 в 10:00

1

Требуются разъяснения в части выбора расстояния от комплектной трансформаторной подстанции наружной установки (КТПН в жестком каркасе, в металлической утепленной оболочке северного исполнения) III степени огнестойкости до наружной взрывоопасной установки.

Согласно пункту 1.1.4 ПУЭ:

  •  «Открытые или наружные электроустановки — электроустановки, не защищенные зданием от атмосферных воздействий.
  • Закрытые или внутренние электроустановки — электроустановки, размещенные внутри здания, защищающего их от атмосферных воздействий».

Если данная утепленная КТП относится к закрытым электроустановкам, согласно таблице 7.3.13 ПУЭ, расстояние от закрытой ТП до наружной взрывоопасной установки – 12 м.

Согласно Техническому циркуляру №21/2008 «О применении таблицы 7.3.13 ПУЭ шестого издания» (Технический циркуляр является ведомственным документом и носит обязательный характер для организаций, входящих в Ассоциацию и рекомендательный для организаций других ведомств):

«При использовании таблицы 7.3.13 ПУЭ необходимо руководствоваться следующим:

  1. При использовании таблицы 7.3.13 под закрытыми следует принимать РУ, ТП и ПП, размещенные в зданиях и помещения I или II степени огнестойкости.
  2. Для РУ, ТП и ПП, размещенных в зданиях и помещениях с огнестойкостью ниже II степени следует принимать минимальные расстояния по таблице 7. 3.13 ПУЭ, как для открытых установок».

Аналогично по расстоянию от блока аппаратурного (БА) АГЗУ III степени огнестойкости до блока технологического АГЗУ, имеющего взрывоопасную зону. БА имеет утепленное исполнение, защищающего его от атмосферных воздействий. К какому типу электроустановки (закрытая либо открытая) следует относить КТПН и БА АГЗУ III степени огнестойкости?

Ответ

ООО «Нанософт разработка»

Используемые нормативные источники


  • ПУЭ. Правила устройства электроустановок


  • ПУЭ. Правила устройства электроустановок. Издание 6


  • ПУЭ. Правила устройства электроустановок. Издание 7


  • Технический циркуляр 21/2008. О применении таблицы 7.3.13 ПУЭ шестого издания


  • Постановление 1521. Перечень национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона ‘Технический регламент о безопасности зданий и сооружений’


  • Перечень. Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30 декабря 2009 г. № 384-ФЗ ‘Технический регламент о безопасности зданий и сооружений’


  • СП 231.1311500.2015. Обустройство нефтяных и газовых месторождений. Требования пожарной безопасности


  • Федеральный закон 116-ФЗ. О промышленной безопасности опасных производственных объектов


  • Технический регламент. Технический регламент о требованиях пожарной безопасности


  • Технический регламент. Технический регламент о безопасности зданий и сооружений


  • СП 423.1325800.2018. Электроустановки низковольтные зданий и сооружений. Правила проектирования во взрывоопасных зонах


  • Федеральные нормы и правила в области промышленной безопасности ‘Правила безопасности в нефтяной и газовой промышленности’


  • ГОСТ Р 58367-2019. Обустройство месторождений нефти на суше. Технологическое проектирование



По теме этого документа

Компоновка открытых и закрытых распределительных устройств

4 Компоновка открытых и закрытых распределительных
устройств

4.1
Компоновочные решения, обеспечивающие безопасность обслуживания

Существуют некоторые общие требования, определяющие
компоновку ОРУ, ЗРУ, регламентируемые ПУЭ. Электрооборудование, токоведущие
части, изоляторы, ограждения и т.д. должны выбираться таким образом, чтобы:

нормальные
условия работы электроустановки, усилия, нагрев, электрическая дуга не могли
привести к повреждению оборудования и возникновению КЗ или замыкания на землю,
не могли причинить вред обслуживающему персоналу;

при
нарушении нормального режима работы электроустановки обеспечивалась локализация
повреждений, обусловленных действием КЗ;

при
снятии напряжения с какой-либо цепи относящиеся к ней аппараты и токоведущие
части подвергались безопасному осмотру, замене, ремонту без нарушения
нормальной работы соседних цепей;

обеспечивалась
возможность транспортирования оборудования.

Во
всех цепях РУ предусматривается установка разъединяющих устройств с видимым
разрывом, обеспечивающих возможность отсоединения всех аппаратов каждой цепи от
сборных шин и источников напряжения.

Это
требование не распространяется на шкафы КРУ с выкатными тележками,
трансформаторы напряжения, конденсаторы связи, разрядники, силовые трансформаторы
с кабельными  выводами.

Для
сбора масла используются устройства для сбора масла и его удаления.

Широкое
применение получили комплектные подстанции заводского изготовления, блочные
конструкции. Распределительные устройства 35-750 кВ выполняются открытыми.
Закрытые применяются при обосновании (расположение в загрязнённом районе). Для
загрязнённых зон установлены нормативы выбора исполнения изоляции подстанций и
воздушных линий в зависимости от степени загрязнения атмосферы (СЗА) в месте
расположения электрооборудования. Нормативы устанавливает ²Инструкция по проектированию изоляции в районах с чистой и загрязнённой
атмосферой². СЗА разделяются на 7 классов (I-VII):

К
I классу отнесены районы с незасолёнными почвами: лес,
тундра, болота, луга, пастбища, не попадающие в зону уносов промышленных
предприятий, засолённых водоёмов. Промышленные предприятия в зависимости от
технологии и годового выпуска продукции по СЗА подразделяются на шесть классов
– с II по VII.

При
выборе изоляции ВЛ и электрооборудования РУ, расположенных в непосредственной
близости с почвенными солевыми загрязнениями используют региональные карты
уровней изоляции.

Каждому
классу СЗА соответствует значение удельной эффективной длины пути утечки
изоляции lэ , см/кВ,
которое должно быть не менее нормативного.

Для
гирлянд изоляторов, внешней изоляции электрооборудования распределительных
устройств длина пути утечки, см:

L³lэUKи ;

U – наибольшее
рабочее междуфазное напряжение, кВ;

Ки
=К×Кк

Ки
– коэффициент эффективности изоляторов или изоляционной конструкции, К —
коэффициент эффективности длины пути утечки одиночного изолятора или одиночной
изоляционной конструкции, Кк  — коэффициент эффективности использования
длины пути утечки составной конструкции. Коэффициент К приводится в таблицах в
зависимости от типа изолятора. Для электрооборудования К зависит отношения L/h –
геометрической длины пути утечки изоляционной конструкции к строительной высоте
изоляционной части конструкции. Кк =1 для одной ветви, Кк
=1,05 для двух ветвей, Кк =1.1 для трёх и более ветвей.

Лучшим
и наиболее надёжным решением для ПГВ в зоне с загрязнённой атмосферой будет
подстанция с минимумом установленного электрооборудования на ОРУ 110-220 кВ.

Подстанции
должны размещаться в местах с наименьшими снежными наносами и с учётом
направления ветров. В необходимых случаях должна предусматриваться снегозащита.

При
открытом варианте аппараты (разъединители, измерительные трансформаторы)
располагаются на высоте 3-3,5 м, и сооружаются площадки для их обслуживания.

При
выполнении компоновки подстанции минимальные расстояния  между
электрооборудованием выбираются в соответствии с ПУЭ и таким образом, чтобы
обеспечить безопасное обслуживание электрооборудования в нормальном режиме
работы, удобное наблюдение за указателями положения выключателей, уровнем масла
и т. д.

Заземляющие
устройства должны иметь сопротивление в любое время года  значение в
соответствии с ПУЭ.

4.2
Нормативные документы по проектированию электропомещений

Выбор
основных  строительных параметров и объёмно-планировочных решений выполняются в
соответствии с требованиями строительных норм и правил:

СНиП
II-89-80 Строительные нормы и правила. Нормы
проектирования. Генеральные планы промышленных предприятий

СНиП
2.01.02-85 Строительные нормы и правила. Противопожарные нормы

СНиП
2.09.02-85 Строительные нормы и правила. Производственные здания

СНиП
2.01.03-85 Строительные нормы и правила. Сооружения промышленных предприятий

А.
Н. Баратов, В. А. Пчелинцев Пожарная безопасность

4.3
Категории помещений подстанций и кабельных сооружений

Показатели
пожаровзрывобезопасности устанавливает ГОСТ 12.1.044-84.(см. табл.2.1).
Категория помещений в соответствии с этим ГОСТом А, Б, В, Г, Д.  Для
электропомещений категорию см табл. 2.151 (Барыбин).

закрытые, открытые и короткие зациклы

от: Cathleen Shamieh и

Обновлены: 09-17-2021

Из книги: Electronics для Dummies

Electronics для Dummies

. Amazon

Вам нужен замкнутый путь или замкнутая цепь, , чтобы обеспечить протекание электрического тока. Если где-нибудь на пути есть разрыв, у вас разомкнутая цепь, и ток перестанет течь — и атомы металла в проводе быстро перейдут к мирному, электрически нейтральному существованию.

Замкнутая цепь позволяет току течь, но разомкнутая цепь оставляет электроны в затруднительном положении.

Представьте себе галлон воды, протекающей через открытую трубу. Вода будет течь в течение короткого времени, но затем остановится, когда вся вода выйдет из трубы. Если вы перекачиваете воду через закрытую систему труб, вода будет продолжать течь до тех пор, пока вы будете заставлять ее двигаться.

Разомкнутые цепи по конструкции

Открытые цепи часто создаются дизайном. Например, простой выключатель света размыкает и замыкает цепь, которая соединяет свет с источником питания. При построении цепи рекомендуется отключать аккумулятор или другой источник питания, когда цепь не используется. Технически это создает разомкнутую цепь.

Выключенный фонарик — это обрыв цепи. В фонарике, показанном здесь, плоская черная кнопка в левом нижнем углу управляет переключателем внутри. Переключатель представляет собой не что иное, как два гибких куска металла, расположенных в непосредственной близости друг от друга. Когда черная кнопка сдвинута до упора вправо, переключатель находится в разомкнутом положении, а фонарик выключен.

Переключатель в разомкнутом положении отключает лампочку от аккумулятора, создавая разомкнутую цепь.

Включение фонарика путем сдвига черной кнопки влево сталкивает два куска металла вместе — или замыкает переключатель — и замыкает цепь, чтобы мог течь ток.

Замыкание переключателя завершает токопроводящий путь в этом фонарике, позволяя электронам течь.

Открытые цепи случайно

Иногда открытые цепи создаются случайно. Например, вы забыли подключить аккумулятор или где-то в цепи произошел обрыв провода. Когда вы строите схему с помощью макетной платы без пайки, вы можете по ошибке подключить одну сторону компонента не к тому отверстию на макетной плате, оставив этот компонент неподключенным и создав разомкнутую цепь. Случайные разомкнутые цепи обычно безвредны, но могут стать источником большого разочарования, когда вы пытаетесь выяснить, почему ваша схема работает не так, как вы думаете.

Короткие замыкания идут по неверному пути

Короткое замыкание — совсем другое дело. Короткое замыкание — это прямое соединение между двумя точками в цепи, которые не должны быть соединены напрямую, например, две клеммы источника питания. Электрический ток идет по пути наименьшего сопротивления, поэтому при коротком замыкании ток будет обходить другие параллельные пути и проходить через прямое соединение. (Представьте, что поток ленив и идет по пути, по которому ему не нужно делать много работы.)

При коротком замыкании ток может отклониться от предполагаемого пути его прохождения.

При коротком замыкании источника питания большое количество электроэнергии передается с одной стороны источника питания на другую. Поскольку в цепи нет ничего, что могло бы ограничивать ток и поглощать электрическую энергию, в проводе и в источнике питания быстро накапливается тепло. Короткое замыкание может расплавить изоляцию вокруг провода и вызвать пожар, взрыв или выброс вредных химических веществ из некоторых источников питания, таких как аккумуляторная батарея или автомобильный аккумулятор.

Об этой статье

Эта статья взята из книги:

  • Электроника для чайников,

Об авторе книги:

Кэтлин Шамих — инженер-электрик и писатель с большим опытом работы в области проектирования и консультирования. области медицинской электроники, обработки речи и телекоммуникаций.

Этот артикул можно найти в категории:

  • General Electronics,

Электрические установки, не требующие распределительных коробок

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 19.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен
Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s
Редакционный процесс

Енджей Камински / EyeEm / Getty Images

Электрические нормы обычно требуют, чтобы все электрические устройства и проводные соединения с этими устройствами были заключены в утвержденную электрическую коробку. Часто известная как распределительная коробка , эта металлическая или пластиковая коробка включает в себя крышку для защиты проводки внутри и защиты вас от проводки. Это правило хорошо демонстрируется настенными выключателями, розетками и стандартными светильниками, для которых требуется распределительная коробка для монтажа устройства и размещения проводных соединений.

Но есть некоторые устройства, которые не требуют традиционной распределительной коробки по той простой причине, что они имеют свои собственные встроенные коробки или корпуса для выполнения проводных соединений. Как правило, это устройства, которые надежно крепятся к поверхности, что позволяет им выполнять ту же основную функцию, что и распределительная коробка.

Что делают распределительные коробки

Распределительная коробка выполняет несколько важных функций:

  • Закрывает соединения проводки и защищает их от физического повреждения
  • Предоставляет средства для монтажа электрического устройства и крепления электрических кабелей, обслуживающих устройство
  • Предотвращает случайный контакт с проводами и клеммами под напряжением
  • содержащие провода под напряжением, которые могут отсоединиться от устройства

Если вы собираетесь использовать какое-либо устройство без распределительной коробки, очень важно, чтобы его система проводных соединений выполняла все необходимые функции, обеспечиваемые стандартной распределительной коробкой. Например, если у вас есть светильник, для монтажа которого не требуется коробка, но соединения проводки не защищены какой-либо крышкой, то вы не сможете использовать светильник без распределительной коробки. Или, если приспособление соответствует всем критериям коробки, но не имеет кабельного зажима, не используйте его без коробки.

Типы устройств, для которых не нужны коробки

Первый признак того, что устройство предназначено для использования без распределительной коробки, заключается в том, что оно имеет собственный комплектный корпус. И, как правило, из него не будут выходить какие-либо провода, потому что эти провода находятся внутри отсека для подключения проводов. Общие примеры электрических устройств, не требующих распределительных коробок, включают:

  • Встраиваемые светильники («банки»)
  • Вентиляторы для ванных комнат
  • Настенные обогреватели
  • Светильники в виде люминесцентных ламп
  • Вывоз мусора
  • Обогреватели плинтуса

Многие стационарные приборы, такие как кухонные вытяжки, посудомоечные машины и водонагреватели, также не требуют распределительных коробок. В этих устройствах, если электрические провода будут открыты или проложены снаружи стены, потолка или пола, провода должны находиться внутри какого-либо гибкого кабелепровода или быть кабелем с металлической броней, а не стандартным неметаллическим (NM). кабель.

Убедитесь, что кабели зажаты

Если вы добавляете новое устройство или заменяете старое устройство, для которого не требуется распределительная коробка, не забудьте закрепить входящий кабель кабельным зажимом. Если у устройства есть собственный зажим, используйте его, следуя инструкциям производителя. Некоторые устройства не имеют зажимов, но в коробке для подключения проводов есть выбивное отверстие, которое можно открыть и установить с помощью соответствующего металлического или пластикового кабельного зажима.

НИКОГДА не пропускайте кабель через отверстие в соединительной коробке без зажима. Выбивные отверстия в приспособлениях могут иметь острые кромки, которые могут прорезать оболочку кабеля, если за кабель тянут или если есть движение или вибрация самого устройства.
