Тиристорное возбуждение не имеет указанных выше недостатков ионного возбуждения и более надежно в эксплуатации.
 [1]

Схема диодной бесщетэчной системы.  [2]

На СК с тиристорным возбуждением применяются РСД.
 [3]

Для генераторов с тиристорным возбуждением применяется обычно гашение поля противовключением возбудителя. При этом тиристоры переводятся в инверторный режим.
 [4]

При ионном или тиристорном возбуждении гашение поля осуществляют путем перевода выпрямительной установки в инверторный режим. При этом условия гашения поля могут быть созданы близкими к оптимальным.
 [5]

Структурная схема тиристор.  [6]

Наиболее перспективным является применение тиристорного возбуждения генераторов и двигателей ( система Г — Д с ТВ) для экскаваторов с ковшами емкостью 8 м3 и более, где устанавливаются электродвигатели мощностью от 500 до нескольких тысяч киловатт. В настоящее время система Г — Д с ТВ применяется на экскаваторах ЭКГ-125, ЭШ-15 / 90 А.
 [7]

На синхронных двигателях с тиристорным возбуждением схема ресинхронизации не требуется, так как тиристорный возбудитель получает питание с тех же сборных шин, что и двигатели. Гашение поля происходит вследствие исчезновения напряжения на общих сборных шинах. Защита минимального напряжения электродвигателей, участвующих в самозапуске, отстраивается по времени. Выбирается выдержка времени 4 — 9 с, за это время самозапуск заканчивается. Перспективно применение группового самозапуска, благодаря которому повышается надежность работы всей технологической линии.
 [8]

АГП), при тиристорном возбуждении — переводом тиристоров в инверторный режим, при бесшл-точном возбуждении — переводом в инверторный режим тиристоров в цепи возбуждения возбудителя Тип системы возбуждения оказывает также прямое или косвенное в и — яние на выполнение защит генераторов. При тиристорной системе с самовозбуждением при отсутствии специальных последовательных трехфазных трансформаторов, включаемых в фазы со стороны выводов к нейтрали генератора, требуется принятие мер к обеспечению работы защит с выдержками времени при КЗ на выводах генератора или даже за повышающим трансформатором блока, когда питание цепей возбуждения нарушается.
 [9]

Предусмотреть вентиляцию и отопление в помещении тиристорного возбуждения, чтобы в любое время года поддерживать в нем температуру в диапазоне 15 — 35 С.
 [10]

Технические данные АГП.| Схема релейной форсировки возбуждения ( реле U и возбуждения генератора. контактор / ( Ф на 2 — 22.  [11]

Гашение поля противовключением возбудителя применяется обычно для генераторов с тиристорным возбуждением. При этом вентили переводятся в инверторный режим. Напряжение на них меняет свой знак, что вызывает быстрый спад тока в обмотке ротора до нуля.
 [12]

Технические данные АГП.| Процесс изменения тока и напряжения в обмотке ротора при гашении магнитного поля.  [13]

Гашение поля противовключением возбудителя применяется обычно для генераторов с тиристорным возбуждением. При этом ( рис. 2.22) отключается автомат гашения поля и главные вентили переводятся в инвер-торный режим. Магнитное поле подвозбудителя гасится после гашения поля главного генератора за счет инвертирования выпрямителей, питающих его обмотку возбуждения. Время гашения поля основного генератора может быть очень малым, но принимается таким как и в предыдущем случае, чтобы избежать чрезмерных перенапряжений в обмотке возбуждения.
 [14]

Пример цикла работы тиристорного выпрямителя на тороидальную обмотку токамака.  [15]

Страницы:  

   1

   2

   3

Тиристорные возбудители синхронных двигателей: устройство и режимы работы

Электронные устройства управления возбуждением широко применяются в промышленности. Они необходимы для подачи напряжения на обмотку возбуждения и управления. Предусмотрены для регулировки в автоматическом режиме токов возбуждения при прямом или реакторном пуске от частотного преобразователя или сети. Реализует стабильную работу в режиме синхронной и аварийной работы мощных синхронных электродвигателей. Достоинствами таких систем являются простота управления, компактность, интеграция в системы электронного регулирования в автоматических системах управления, где применяется дистанционное изменение параметров. Далее мы подробно расскажем о том, что такое тиристорные возбудители, каких видов они бывают и как работают.

• Описание и схема установки
• Режимы работы
• Автоматический режим
• Ручной режим управления
• Аварийный режим
• Какие бывают и где применяются

Описание и схема установки

Тиристорные возбудители экономичны, не сложны в эксплуатации и наладке. Выполнены в виде отдельно стоящего шкафа.

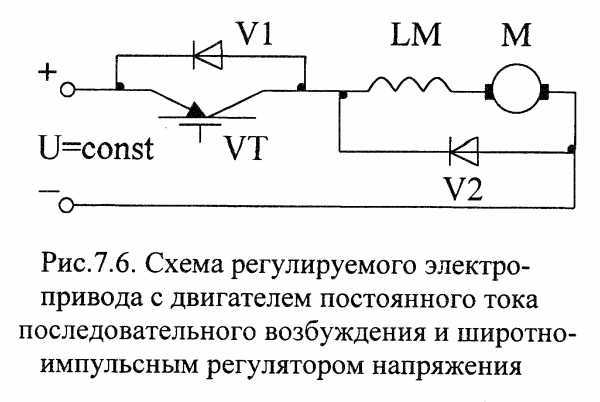

Ниже приведена схема и описание электронной установки с тиристорным управлением, из которой понятно из чего состоит прибор:

Конструкция прибора представляет:

• Управляемый выпрямитель, обеспечивающий питанием обмотки возбуждения синхронного двигателя. Представляет блок тиристоров с системой импульсно-фазового управления.
• Реактор, представляющий входной трансформатор.
• Модуль гашения поля.
• Система тестирования.
• Блок измерения, контролирующий уровень тока на выходе напряжения возбудителя и тока статора.
• Модуль защиты и блок сигнализации. Обеспечивает защиту индикации неисправности систем автоматического регулирования и диагностики.

Поставляется совместно с релейно-контактным узлом управления запуска двигателя. Имеет цифровую или аналоговую систему управления.

Тиристорный возбудитель позволяет:

1. Подать напряжение на обмотки возбуждения в нерабочем состоянии электродвигателя, для тестового режима.
2. В режиме прямого пуска подает напряжение на обмотки возбуждения, для поддержания функции тока статора, и тока скольжения.
3. При реакторном пуске подача возбуждения после включения шунтирующего выключателя.
4. Плавный (асинхронный) пуск с устройством высоковольтного плавного пуска.
5. Обеспечивает синхронный запуск с применением высоковольтного частотного преобразователя.

Электронный возбудитель контролирует и поддерживает нормальную работу. При этом он обеспечивает безопасность оборудования, для чего нужен блок защиты:

• Защищает выходные цепи при превышении тока возбуждения от первоначально установленной величины.
• Производит защиту входных цепей при превышении сетевых токов предварительно заданный.
• Повреждения изолирующего контура.
• Аварийного отключения.
• От ошибки чередования фаз.
• Отсутствия силового напряжения.
• Ошибки синхронизации двигателя с параметрами сети.
• При аварийной ситуации электронного блока напряжения.
• Длительного запуска, отличного от заданного. Длительность пуска задается программным путем. Время превышения пуска считается ошибкой.
• Оповещение об асинхронном ходе.
• От внешних аварийных ситуаций.
• Производится защита от ошибок управления.

Если в комплектации возбудителя предусмотрена защита от снижения сопротивления изоляции внешнего контура, комплектуется дополнительно:

• Узлом постоянного контроля параметров сопротивления изоляции с отображением на дисплее.
• Наличием сухого контакта в случае уменьшения сопротивления изоляции, менее двух, постоянных значений, которые задаются наладчиками.

Наличие блока управления позволяет удерживать в пределах допуска напряжение в статоре, а также коэффициент производительности или возбуждения в автоматическом режиме. Характеристики задаются во время пуско-наладочных работ или дистанционно.

Внешний вид и внутренняя конструкция представлена на фото:

Режимы работы

Устройство обеспечивает три режима работы, автоматический, ручной и аварийный. Возможно изменение режимов во время функционирования двигателя. Переход от одного к другому не сопровождается бросками тока. Ниже познакомимся, как работает устройство.

Автоматический режим

Поддержание заданных параметров происходит с помощью блока координации возбуждения – АРВ. Параметры задаются с помощью кнопок на пульте или дистанционно.

АРВ поддерживает заданные параметры:

• Напряжение сети.
• Коэффициент мощности электродвигателя (cosⱷ).
• Стабильную работу двигателя при возрастании нагрузки, превышающей максимальную.
• Регулирует напряжение статора при уменьшении нагрузки меньше номинальной.

Ручной режим управления

Устройство позволяет изменять параметры в ручном режиме, заданные оператором с инженерного пульта.

В этом случае блок обеспечивает:

• Прямой запуск с автоматической подачей возбуждения на катушки синхронного двигателя, как функцией тока статора и скольжения.
• Реакторный запуск. В автоматическом режиме регулируется тока статора.
• Стабилизация тока возбуждения при резких изменениях нагрузки.
• Поддержание тока стабилизации в пределах 5% при изменении питающего напряжения на величину 70-110% от номинального. При изменениях температурного режима обмоток.
• Возможность плавной регулировки тока. В случае необходимости, который можно оперативно подстроить.
• Защита ротора от длительных перегрузок.
• Быстрое гашение поля ротора при длительном провале напряжения. При этом должен быть подан сигнал гашения.
• Увеличение напряжения на 1,75 от номинального. При нормальном напряжении сети, питающей возбудитель.
• Ограничение напряжения по минимальным значениям.
• Ограничение тока по максимальным значениям.

Аварийный режим

Предназначен для работы двигателя в аварийном режиме. Аналоговый возбудитель выполняет регулировку токов от нуля до величины форсирования. Имеется подстройка в заданных пределах.

В нем имеется модуль, защищающий цепи при:

• Коротком замыкании цепей электронного преобразователя.
• Отключение возбуждения у работающего электродвигателя.
• Продолжительного асинхронного хода.
• Возникновение пробоя изоляции на землю.
• Превышающих заданные значения перегрузок.
• Многократных запусках двигателя.
• Отказа группы контактов в модуле выключателей.
• Пониженного напряжения статора.
• Изменение направления мощности.
• Повышенного напряжения в обмотках возбуждения.
• При перегреве пускового резистора.

Электронные возбудители ориентированы для подачи напряжения в цепи обмоток возбуждения и регулирования токов возбуждения в автоматическом режиме. Применяются для синхронных электродвигателей большой мощности.

Какие бывают и где применяются

Промышленность выпускает тиристорные возбудители уже много лет. Сейчас выпускаются модернизированные устройства с компьютерным управлением.

Устройства предназначены для запитывания обмоток возбуждения. С автоматическим регулированием тока при прямом, реакторном, частотном и плавном запусках.

В таблице представлены типы возбудителей с характеристиками:

Область применения достаточно широка, применяются на ГЭС, электротехнической, металлургической, нефтехимической, химической и пищевой промышленности.

Система возбуждения для генератора – заземление Bondhon

Электрика | 8 комментариев

Системы возбуждения

Системы возбуждения можно определить как систему, которая подает ток возбуждения на обмотку ротора генератора. Хорошо спроектированные системы возбуждения обеспечивают надежность работы, стабильность и быструю переходную характеристику.

Система, которая используется для подачи обязательного тока возбуждения в обмотку ротора синхронной машины, такая система называется системой возбуждения ассоциированной степени. Другими словами, система возбуждения очерчена как система, которая используется для сборки потока путем пропускания тока внутри катушки. Наиболее востребованными системами возбуждения АС являются надежность при любых условиях эксплуатации, простота управления, простота обслуживания, устойчивость и быстродействие переходных процессов.

Типы системы возбуждения

Система возбуждения в основном подразделяется на три типа. Они

1. Система возбуждения переменного тока
   • Система возбуждения ротора
   • Бесщеточная система возбуждения
2. Статическая система возбуждения
3. Система возбуждения постоянного тока

Их типы подробно описаны ниже.

1. Система возбуждения переменного тока

Система возбуждения переменного тока состоит из вспомогательного генератора и моста тиристорного выпрямителя, непосредственно соединенного с валом генератора. самый возбудитель может быть либо самовозбужденным, либо индивидуально возбужденным. Систему возбуждения переменного тока также можно разделить на 2 класса, которые подробно описаны ниже.

а. Система возбуждения с вращающимся тиристором

Система возбуждения с ротором показана на рисунке ниже. Вращающаяся часть обведена пунктирной линией. этот метод состоит из возбудителя переменного тока, стационарного поля и вращающейся катушки. Выход возбудителя корректируется двухполупериодной тиристорной мостовой выпрямительной схемой и подается на самую катушку генератора.

Катушка генератора дополнительно обеспечена через другую цепь выпрямителя. Напряжение возбудителя часто создается за счет изменения остаточного потока. предложение объекта и управление выпрямителем генерируют управляемый сигнал запуска. Сигнал напряжения генератора усредняется и напрямую сравнивается с настройкой напряжения оператором в режиме работы автомобиля. в ручном режиме работы ток возбуждения генератора сравнивается с отдельной ручной регулировкой напряжения.

б. Бесщеточная система возбуждения

Эта система показана на рисунке ниже. Вращающаяся часть окружена параллелограммом из ломаных линий. Бесщеточная система возбуждения состоит из вспомогательного генератора, выпрямителя, основного возбудителя и генератора со статическим магнитом. больше всего и, следовательно, пилотный возбудитель приводится в движение самым большим валом. самый возбудитель содержит стационарное поле и вращающуюся катушку, непосредственно соединенную через выпрямители химических элементов с сектором большинства генераторов переменного тока.

Пилотный возбудитель заключается в том, что вал приводит в движение генератор со статическими магнитами, имеющий вращающиеся постоянные магниты, прикрепленные к валу, и трехфазную стационарную катушку, которая питает поле самого возбудителя через выпрямители с химическими элементами, в пределах поля самого генератора. Пилотный возбудитель может быть генератором статических магнитов с приводом от вала, имеющим вращающиеся постоянные магниты, прикрепленные к валу, и 3-фазную стационарную катушку, которая питает основной возбудитель через 3-фазные двухполупериодные тиристорные мосты, управляемые частью.

2. Система статического возбуждения

В этой системе доступность обеспечивается самим генератором через 3-фазный трансформатор, соединенный по схеме звезда/треугольник. первое электрическое устройство подключено к шине генератора, а их вторичная подает питание на выпрямитель и дополнительно подает питание на цепь обратной связи сети и альтернативные электрические приборы.

Эта система отличается очень малой задержкой и прекрасной динамической производительностью. этот метод позволил сократить статьи бюджета за счет устранения потерь на обмотку возбудителя и обслуживания обмотки.

3. Система возбуждения постоянного тока

Система возбуждения постоянного тока имеет 2 возбудителя – основной возбудитель и вспомогательный возбудитель. Выход возбудителя регулируется автоматическим трансформатором AN (AVR) в зависимости от напряжения на выходных клеммах генератора. этот ввод электрического устройства в АРН обеспечивает ограничение тока генератора во время неисправности.

Когда секторный выключатель разомкнут, секторное разрядное электрическое устройство подключается к секторной обмотке, таким образом рассеивая удерживаемую энергию внутри катушки, которая является очень индуктивной.

Главный и, следовательно, вспомогательный возбудитель часто приводится либо от самого вала, либо от двигателя по отдельности. Возбудители с прямым приводом иногда наиболее популярны, так как они сохраняют единичную систему работы и, следовательно, возбуждение не возбуждается внешними помехами.

Номинальное напряжение большинства возбудителей составляет около четырехсот В, а его мощность составляет около 0,5% от мощности генератора. Неисправности в возбудителях турбогенераторов довольно часты из-за их высокой скорости, и сами по себе отдельные возбудители с электроприводом предусмотрены в качестве резервных возбудителей.

• Преимущества однофазной или трехфазной системы
