Прокладка кабеля в земле идеальный вариант электролинии в загородном доме либо на дачном участке.

Часто встает вопрос перед хозяевами частных домовладений можно ли прокладывать силовой кабель под землей? Какой провод лучше использовать? Какие нормы следует соблюдать?
Главный способ прокладки электролиний к частому дому, даче являются — воздушный либо подземный. Для передачи электроэнергии к пункту потребления применяется такой метод, как прокладка кабеля в земле. Это экономичный вариант монтажа электролиний. Преимуществом такого способа является – скрытность проводки, что не портит внешний вид здания, провода не схлестываются при ветре, при перемещении негабаритных грузов провода не помешают. Ну и как бонус — охлаждение кабеля в земле, что предотвращает его перегрев и повреждение.

Содержание

  • 1 Плюсы при использовании данного метода прокладки
  • 2 Правила, которые обязательно соблюдать для прокладки провода под землей
  • 3 Выбор электрокабеля для проводки под землей
  • 4 Порядок выполнения работ
  • 5 Этапы работ по прокладке электропроводки

Плюсы при использовании данного метода прокладки

Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:

  • Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
  • Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
  • Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
  • Место проводки скрыто от взора, поэтому не портит внешний облик местности;
  • Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

  • Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
  • Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
  • Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
  • Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
  • От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
  • Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
  • Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
  • При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
  • При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
  • Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
  • После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.
Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ.
Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

    • Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
    • Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
    • Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Порядок выполнения работ

Существует определенная последовательность при укладке поводки в грунте:

  • Обозначение места проведения электролинии;
  • Выбор подходящего для данного вида работ кабеля;
  • Обустройство траншеи под проводку;
  • Укладка кабеля в грунт;
  • Обустройство зашиты проводки подушкой, далее грунтом и сигнализационной лентой;
  • Проведение проверочных работ по функционированию линии;
  • Завершающий этап – закапывание траншеи.

Этапы работ по прокладке электропроводки

Для создания проводки под землей необходимо владеть специальными знаниями:

  • Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.;
  • При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями;
  • Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты. Важно перед укладкой проверить отключена ли проводка от сети напряжения;
  • Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см. Дно выкопанной траншеи следует утрамбовать;
  • Существует вариант — дно траншеи выкладывается красным кирпичом;
  • Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см;
  • Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов;
  • Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода;
  • Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков;
  • Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.

Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:

В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:

  • Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
  • Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
  • При температуре минус 7допустима укладка защищенного изоляцией проводника;
  • Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
  • Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.

Существуют детали, которые стоит учесть, они помогут более правильно провести работы:

  • Для проводки применяется бронированный кабель;
  • В случае прохождения электропроводки через фундамент необходима защита в виде трубы диаметром в 3 раза больше диаметра кабеля;
  • При глубоком промерзании грунта (более 70 см) трубу защищающую кабель укрепляют во избежание деформирования либо порыва;
  • Нельзя применять для защиты трубы из пластика, а так же гофрированные. Данные трубы недолговечны и не имеют нужную прочность;
  • Не рекомендуется прокладка проводки на участках, где оборудована стоянка авто (игровые площадки, тротуары), где существует повышенная нагрузка.

Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.

Как прокладывать кабель в земле | Публикации

Если вам когда-нибудь придётся задумываться над вопросами подведения электроэнергии к собственному жилищу, то, несомненно, не стоит забывать о таком достаточно распространённом способе, как подземная энергомагистраль. Кабель, проложенный в земле имеет ряд неоспоримых преимуществ перед воздушной линией электропередачи. Итак, попробуем рассмотреть основные из них.

Безопасность и практически полное отсутствие риска возникновения пожара

Возможно, звучит несколько самоуверенно, но это именно так. Благодаря тому, что кабельная линия проходит под слоем грунта (земли, щебёнки и т. д.) полностью исключается вероятность соприкосновения линии, например, с деревьями, птицами, криминальными элементами и прочими неблагоприятными факторами, воздействие которых обычно приводит к обрыву проводов, КЗ и последующему возгоранию.

Эстетика и приятный дизайн

Часто бывает так, что хозяин жилища как следует заморочился и создал у себя на участке архитектурный шедевр в стиле Рококо, Ампира или того хуже – какого-нибудь Барокко. Естественно, при таком раскладе завешивать всё свободное пространство проводами как-то совсем не комильфо и даже одинокий провод, болтающийся от находящегося за территорией столба к дому вызовет не слишком приятные чувства у желающего насладиться выстроенной красотой праздношатающегося гражданина. Поэтому подземный вариант проведения КЛ в таком случае – единственно верное решение.

Долговечность

В отличие от биологических организмов, размещение КЛ под землёй в несколько раз увеличивает срок их службы, так как на кабель существенно снижается воздействие внешних агрессивных факторов (впрочем, об этом упомянуто выше). Электролиния спокойно себе лежит, не шевелясь, проводит ток и ни о чём не переживает – тепло, темно и почти сухо. Кстати, подземные КЛ ещё и надёжней, чем воздушные, что даёт возможность увеличивать допустимую токовую нагрузку. А в век цифровизированной технологичности, когда всё в доме подключено тем или иным способом к электросети, – это существенный плюс. Чем выше потенциал, тем меньше забот и автоматов.

Но есть одно «НО»

Серьёзный минус подземного расположения кабеля – ресурсозатраты. Вкопать пару столбов и просверлить отверстие в стене дома существенно легче, нежели чем вырыть длинную траншею, организовать дренаж, защитить КЛ от давления почвы и др. Все эти процедуры отнимут не только время, но и достаточное количество средств. А сфилонить не получится. Нужно каждый этап в обязательном порядке проводить в соответствии с ПУЭ (правилами устройства электроустановок – своеобразная библия для всех электриков, монтажников и энергетиков), так как в противном случае в короткие сроки изоляция линии придёт в негодность, разрушится, и все усилия пойдут прахом – кабель без изоляционного материала не работает. Более того, он становится крайне опасным для всех.

Виды кабеля

Бронированный силовой

Хорошо держит давление верхнего слоя почвы и является одним из лучших вариантов проведения силовой линии под землёй. Самый популярный вид — это силовой бронированный лентами кабель, с медной жилой, изоляцией и защитным шлангом из ПВХ или ВБШв.

Кабель ВБШв

Но следует помнить, что даже такой хорошо защищённый проводник, как ВБШв, нужно использовать, ориентируясь всё на тот же ПУЭ. А именно:

  • Вырыть соответствующую нормам траншею. Её средняя глубина от столба ЛЭП до ввода в дом – 70 см.
  • Перед укладкой кабеля дно траншеи закрыть 20-сантиметровым слоем песка – он будет отводить лишнюю влагу и выступать в роли амортизатора для КЛ.
  • Уложить бронированный кабель волнообразным методом.
  • Завести КЛ в жилище. Здесь доступно несколько способов – либо через фундамент, либо через стену. При заводе кабеля через фундамент необходимо предварительно в отверстие для ввода вставить пластиковую или металлическую трубку. Делается это для снижения механического воздействия элементов фундамента или стены на оболочку кабеля.
  • Подключить КЛ к защитному устройству в распределительном электрощите и к проводам воздушной линии посредством прокалывающих зажимов.
  • Организовать заземление бронированной оболочки кабеля.
  • Проверить правильность подключения, целостность КЛ, отсутствие перегибов или иных «нефизиологических» положений кабеля.
  • Зарыть траншею, учитывая постепенную осадку грунта. Соответственно, засыпать следует так, чтобы на поверхности образовывался небольшой холмик – его запасов хватит, чтобы не получился провал.

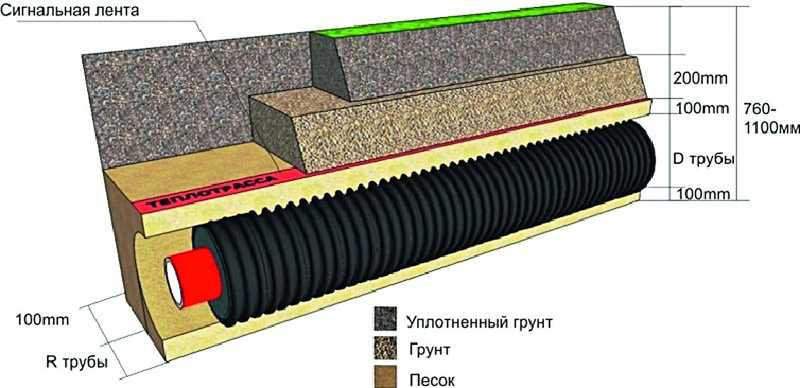

Схема прокладки кабели в траншее

Небронированный силовой

Если вдруг по каким-либо причинам (чаще, конечно, это стоимость) бронированный кабель использовать возможности нет, то допускается ввод в дом через кабель ВВГ. Но его прокладка должна осуществляться строго в ПНД-трубе, которая и берёт на себя функцию защиты, то есть, брони. Особенность ПНД-труб в том, что они устойчивы к минусовым температурам, обладают высокой механической прочностью, стойки к воздействию химических реагентов и влаги. Плюс к тому, такие трубы не горят и не дымят при воздействии на них открытого огня (хотя, откуда под землёй огонь..?).

Небронированный кабель, так же, как и бронированный, перед укладкой в траншею следует внимательно проверить на целостность, токопроведение и другие полезные свойства (в ПУЭ об этом хорошо написано). Далее, необходимо выполнить алгоритм из следующих пунктов:

  • Выкопать (внезапно) траншею.
  • Уложить ПНД-трубу на дно (обязательно нужно подобрать оптимальный диаметр, так как в противном случае получиться не слишком качественно – либо возникнут сложности с протяжкой в неё кабеля, либо он там будет чрезмерно болтаться).
  • Протянуть кабель в трубу, не прилагая больших усилий, а также избегая сильного его натяжения.
  • Подвести КЛ к дому над или через фундамент — с помощью специально сделанного для этого отверстия необходимого диаметра.
  • Засыпать траншею — сначала 10-сантиметровым слоем песка, затем грунтом.

Схема прокладки небронированного кабеля

Кстати, следует обязательно помнить о том, что на проведение работ, связанных с электричеством, необходимо озаботиться получением соответствующего разрешения у компетентных органов. Иначе существует вероятность того, что к вам придут «добрые» дяди или тёти и заставят всё сделать, как было до этого. И в этом есть доля рационализма – всё должно проходить согласно утверждённым и зафиксированным планам, чтобы в случае возникновения ЧС вам не пришлось за свой счёт восстанавливать все окрестности. Поэтому получить разрешение – первостепенная задача. Сделать это можно имея на руках правильно созданный проект энергоснабжения жилого (или не очень) помещения.

Другие, не менее полезные виды подземного кабеля

Бывает так, что в том месте, где необходимо проложить кабель, почва содержит высокую концентрацию агрессивных веществ, способных очень быстро и качественно превратить оболочку КЛ в историю. К таким веществам можно отнести шлак, насыпной строительный материал, солончак и т. д. В этом случае следует использовать кабели, упакованные в свинцовую оболочку. Такая защита хорошо себя зарекомендовала в подобных условиях и может также успешно противостоять такому процессу, как электрокоррозия.

Редко, но всё же, может возникать риск механического повреждения КЛ, расположенной даже глубоко под землёй. Здесь отлично себя покажет кабель, защищённый проволочной сеткой из алюминиевой или стальной проволоки. Для тех, кто ломает голову над тем, что же может такого случиться механического под землёй, поясняем – кабели с проволочной бронёй укладывают там, где бывают подвижки грунта – оползни, просадки, пучение в результате перепадов температур, образование оврагов в следствие естественных природных процессов и т. д.

Есть места, где всё относительно спокойно даже в долгосрочных перспективах. Тогда можно немного схитрить и сэкономить, проложив кабель, защищённый бумажной пропитанной изоляцией — вполне рабочий, долговечный и приемлемый вариант, значительно экономящий средства домовладельца. Также, если в почве отсутствует высокая коррозионная составляющая, смело можно использовать такие виды кабелей, как АВВГ, ААБл, ААШв и др. Если активность коррозионной среды находится на среднем уровне, то для таких условий подойдут марки ААШв, АПвБбШв, ААШп и т. д. При самых агрессивных вариантах нужно использовать ААБ2л, ААБ2лШв и их аналоги.

Вместо эпилога

Отметим, что перечисленные способы, виды и достоинства подземных кабелей отнюдь не полные. Для тех, кто желает в полной мере погрузиться в тематику, рекомендуем использовать специализированную литературу, ПУЭ, рассказы старожилов-электромонтажников, древние электротехнические скрижали и традиционные национальные предания и эпосы на электрокабельную тематику.

Как проложить подземный электропровод до кода

Проверьте местные требования перед началом копания

К

Джефф Бенеке

Джефф Бенеке

Джефф Бенеке — эксперт по ремонту домов. Плотник-самоучка, краснодеревщик, электрик и сантехник, он отремонтировал два фермерских дома 19-го века в северной части штата Нью-Йорк и дом середины 20-го века в Остине, штат Техас. Он написал более дюжины книг, связанных с ремонтом, ремонтом и обслуживанием дома, и участвовал в написании еще дюжины.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 28.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. , является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен
Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s
Редакционный процесс

омега77 / Getty Images

Расширение электроснабжения отдельного гаража или другой хозяйственной постройки не сильно отличается от добавления цепи внутри дома, за одним важным исключением — прокладка подземного кабеля. Если вы достаточно уверены в своих навыках электромонтажа, чтобы чувствовать себя комфортно, добавляя электрическую цепь в помещении, то прокладка цепи в отдельно стоящей хозяйственной постройке — это то, что вы можете сделать самостоятельно. Но имейте в виду, что для установки и подключения одного или нескольких новых автоматических выключателей требуется работа на панели главного автоматического выключателя. Многие люди предпочитают, чтобы такую ​​работу выполнял профессионал, и на то есть веские причины — работа на главной сервисной панели может привести к очень серьезному или смертельному шоку, если вы не знаете, что делаете.

Однако, даже если у вас есть электрик, который сделает окончательные подключения на сервисном щите и подключит розетки и светильники в вашем гараже, вы можете сэкономить много денег на самой трудоемкой части проекта — прокладке подземного кабеля от дом в гараж или надворную постройку. Предоставляя собственный капитал, вы ограничите расходы на эту часть проекта стоимостью материалов.

Провода и кабели для подземных линий

Существует множество способов прокладки электропроводки под землей. Каждый метод будет определять, насколько глубоко закопать кабель. Используемый вами метод может зависеть от того, что разрешено или рекомендовано вашими местными органами Кодекса, поэтому всегда обращайтесь в местное управление строительной инспекции, чтобы узнать, что рекомендуется в вашем сообществе. Однако в целом Национальный электротехнический кодекс допускает три способа прокладки подземных цепей:

  • Прокладка кабеля UF (подземный фидер) непосредственно в землю . Это известно как прямое заглубление , и если вы это сделаете, кабель UF должен находиться не менее чем на 24 дюйма ниже поверхности земли, чтобы свести к минимуму вероятность того, что кабель будет проткнут обычной лопатой. Кроме того, вертикальные трассы, где кабель спускается в землю со стороны дома и выходит из-под земли со стороны хозяйственной постройки, должны быть размещены в жестком кабелепроводе, обычно из ПВХ. На дне траншеи к концам вертикального трубопровода крепится фитинг для зачистки, а кабель проходит через колена и поднимается в трубопровод с обеих сторон.
  • Прокладка провода через жесткую оцинкованную металлическую трубу . В этом методе кабелепровод может иметь глубину 6 дюймов, а отдельные проводники внутри должны иметь маркировку «W», указывающую на то, что они водонепроницаемы. Провод THWN-2, например, является стандартным типом для прокладки в подземных кабелепроводах. Для этого применения используйте толстостенный кабелепровод диаметром не менее 3/4 дюйма. Никогда не используйте тонкостенный кабелепровод EMT для подземных применений.
  • Прокладка провода через трубу из ПВХ сортамента 40. Здесь кабелепровод должен иметь глубину не менее 18 дюймов, и снова отдельные проводники внутри кабелепровода должны иметь степень водонепроницаемости «W», например THWN-2.

Прокладка кабеля UF через металлическую трубу или трубу из ПВХ. Хотя это обычно и не делается, допускается прокладка кабеля UF (но НЕ NM) через металлический или ПВХ-канал в подземных условиях. Но может быть трудно провести кабель через кабелепровод, если только кабелепровод не имеет диаметра не менее 3/4 дюйма. Большинство электриков предпочитают протягивать отдельные водонепроницаемые проводники THWN через кабелепровод просто потому, что это проще.

Совет

Знайте свои варианты, прежде чем копать. Если вы прокладываете кабель в районе, который вряд ли будет нарушен, использование прямого заглубления на глубину 24 дюйма может быть вашим лучшим методом. Если вы планируете протянуть провод через свой двор, где когда-нибудь могут начаться раскопки для другого проекта, закопайте провод в одном из каналов на рекомендованной выше глубине.

Расширение существующих цепей или добавление новых цепей

Хотя теоретически можно просто расширить существующую электрическую сеть дома, проложив дополнительный кабель в гараж или другую надворную постройку, большинство требований местных норм потребует от вас прокладки одной или нескольких новых цепей. Вот стандартные рекомендации:

  • Для питания потолочных светильников и одной или двух настенных розеток в гараже: установите одну 15- или 20-амперную цепь 120 В.
  • Если вы будете работать в небольшой мастерской с инструментами на 120 вольт, установите две цепи на 20 ампер.
  • Если вы будете использовать несколько инструментов или один или несколько инструментов на 240 вольт, установите в гараже дополнительную электрическую панель.

Продление существующей цепи на надворную постройку должно выполняться только в том случае, если существующая цепь уже обслуживает террасу или наружные розетки, и вы должны убедиться, что новые светильники и розетки в гараже не превышают пропускную способность цепи. И убедитесь, что простое расширение цепи разрешено вашим местным Кодексом.

Как проложить подземный кабель

В нашем примере мы выбираем кабелепровод из ПВХ сортамента 40 и протягиваем через него кабель UF или отдельные провода THWN. Процесс аналогичен прямому заглублению кабеля UF или при использовании жесткого металлического канала.

  1. С помощью веревки или садового шланга проложите дорожку для прокладки электропроводки по земле от дома к гаражу. Самый короткий и прямой путь всегда лучше.
  2. Используйте траншейную лопату, чтобы выкопать узкий канал от дома до гаража на рекомендуемой глубине для вашего типа установки. Если вам нужно выкопать длинную траншею, вы можете рассмотреть возможность аренды траншейной машины для этой работы.
  3. При необходимости пересечения тротуаров выкопайте траншею на требуемую глубину с обеих сторон, затем просверлите боковое отверстие под тротуаром, вбив кусок жесткой трубы или трубопровода горизонтально. Затем пропустите трубопровод под тротуаром через отверстие, которое вы просверлили.
  4. Уложите трубу в траншею, сварив стыки отдельных секций растворяющим клеем ПВХ. На каждом конце прикрепите фитинги для уборки, соединенные с вертикальными участками трубопровода, выходящими из траншеи.
  5. Протяните рыболовную ленту через один конец кабелепровода до противоположной стороны. Присоедините конец кабеля UF (или отдельных проводов THWN) к концу липкой ленты, затем осторожно протяните кабель обратно через кабелепровод. Помощник, подающий кабель с одного конца, когда вы натягиваете рыболовную ленту, значительно упрощает эту работу. Нанесение смазки для кабеля облегчит натяжение кабеля.
  6. Оставьте достаточно кабеля на каждом конце кабелепровода, чтобы электрик мог продолжить подключение внутри дома и в гараже.
  7. Прежде чем засыпать траншею, убедитесь, что инспектор «прошел» ее, если этого требует ваш местный кодекс. Инспектор проверит, что ваш кабелепровод заглублен на нужную глубину, затем даст вам добро на засыпку траншеи и продолжение установки контура.

Теперь вы готовы протянуть кабель в дом и в гараж и завершить подключение. Убедитесь, что все провода находятся внутри кабелепровода, когда они проходят через стены дома и гаража и внутрь помещения. После подключения розеток и освещения в гараже последним шагом будет подключение автоматических выключателей на главном сервисном щите.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

  1. Электробезопасность. Принстонский университет, гигиена окружающей среды и безопасность.

  2. Национальный электротехнический кодекс 2017 г. . Национальная ассоциация противопожарной защиты.

  3. 210.11(C)(4) Гаражные ответвления . Национальный электрический кодекс, NFPA.

  4. Глава 2: Подключение и защита . Национальный электрический кодекс Колорадо 2020 года.

  5. Руководство по электромонтажу домовладельца . Департамент труда и регулирования Южной Дакоты.

Как проложить подземную электропроводку

Нередко требуется прокладка электропроводки 120 В под землей. Возможно, вы захотите подать электроэнергию в свой сарай, мастерскую или гараж. Другое распространенное использование — подача питания к фонарному столбу или электрическому двигателю ворот. В любом случае вы должны знать о нескольких требованиях к подземной проводке, чтобы соответствовать большинству действующих строительных норм и правил. Мы покажем вам, как установить подземную электропроводку из одного места в другое.

Как проложить подземную электропроводку – как глубоко закопать провод?

Первый вопрос, который нам всегда задают: «Насколько глубоко мы закапываем проводку или кабель?» Это отличный вопрос. И ответ заключается в том, что это зависит от того, какой провод вы используете и прокладываете ли вы его в кабелепроводе или нет. Поскольку большинство людей задают вопрос, чтобы удовлетворить конкретное желание максимальной глубины заглубления, давайте начнем с этого. Разбивая это по тому, насколько глубоко вы закапываете подземную электропроводку при ее установке, у нас есть следующие варианты:

Глубина заложения 24 дюйма

  • Используйте питающий кабель для прямого залегания под землей на глубине 24 дюйма (или более). Вам не нужно использовать кабелепровод на этой глубине с кабелем UF, однако вам необходимо предусмотреть кабелепровод из ПВХ на ваших вертикальных каналах, начиная с 18 дюймов.

Глубина залегания 18 дюймов

  • Провода THWN-2 можно прокладывать внутри кабелепровода из ПВХ на глубине всего 18 дюймов в земле. Это защитит провод от повреждения в случае, если кто-то перекопает кабель. THWN-2 в основном является водостойким THHN (термопластичная высокотермостойкая проволока с нейлоновым покрытием)

Глубина заложения 12 дюймов

  • При глубине 12 дюймов вы можете проложить провод питающего кабеля для прямого захоронения с защитой GFCI. Защитите его ПВХ там, где он появляется дома, в гараже или магазине.

Глубина заглубления 6 дюймов

  • Если вы используете оцинкованный ЭМТ (металлический электрический кабелепровод) с отдельными проводниками внутри, вы можете закопать его на глубину всего 6 дюймов. Идея здесь в том, что ЕМТ может выдержать удар лопатой или другую существенную потенциальную причину короткого замыкания проводки.

Как проложить подземную электропроводку: общие замечания по прокладке провода под землей

Если вы когда-нибудь захотите использовать жесткий металлический кабелепровод или даже электропроводку вместо ПВХ, вы можете это сделать. Как правило, мы используем серый 3/4-дюймовый ПВХ для одной линии. Кроме того, несмотря на то, что требуемая глубина заглубления, указанная выше, в целом должна быть точной, сначала проверьте местные строительные нормы и правила. Прежде чем приступить к работе, вы должны быть абсолютно уверены, что соблюдаете требования. Обычно мы предпочитаем использовать кабелепровод из ПВХ при подаче электроэнергии в удаленное место под землей. Это дает вам гораздо большую защиту по сравнению с кабелем, проложенным в земле, в долгосрочной перспективе.

В конце концов, просто разберитесь со своими вариантами и выберите самый безопасный или самый простой маршрут в зависимости от ситуации. Если вы можете обойтись без кабелепровода, а проводка находится в месте, которое не будет мешать копанию в будущем, то лучше всего использовать кабель для прямого захоронения. Если вы бежите через середину своего двора, лучшим выбором может показаться труба из ПВХ или металла, даже если это излишество.

Пошаговая инструкция по прокладке подземной электропроводки

Мы не предлагаем множество шагов для прокладки подземной электропроводки. Установка проводки или кабелепровода требует много работы, но не много подробных инструкций.

Позвони, прежде чем копать!

Не забывайте планировать заранее и звоните, прежде чем копать. Вы же не хотите задеть какие-либо подземные водопроводные линии, электрические линии, канализационные стоки или что-либо еще. В большинстве муниципалитетов вашу собственность проверят в течение дня или двух бесплатно и по вашему телефону. Выделение важных строк флажками перед началом действительно избавит вас от многих хлопот и головной боли. Не пропускайте этот шаг!

Копание траншеи

Мы выкопали много траншей с помощью лопат. Не делайте этого, если вам дорого ваше время. Если у вас есть кто-то, кого вы отчаянно хотите помучить, или вы проходите всего несколько футов, то использование траншейной лопаты вполне подойдет. Однако, если вам нужно пройти большое расстояние с закопанным электрическим кабелем, мы рекомендуем арендовать траншеекопатель.

В большинстве мест можно арендовать 24-дюймовый траншеекопатель менее чем за 200 долларов в день. Вы даже можете заплатить меньше, если вам это нужно всего на несколько часов. Это сэкономит вам бесчисленное количество часов и хлопот, поэтому, если вы можете себе это позволить, возьмите его в местном магазине проката инструментов.

С помощью траншеекопателя спланируйте свой курс и выкопайте траншею в том месте, где вы планируете проложить кабель для прямого захоронения или трубу из ПВХ.

Вырежьте входные и выходные отверстия

Вырежьте входные и выходные отверстия от начальной точки (например, электрического щита) до конца участка.

Это помогает использовать то, что известно как выпускной корпус кабелепровода из ПВХ (LB).

Они облегчают ввод провода в здание (как источник, так и место назначения, гараж или магазин). Вы просто снимаете пластину с помощью двух винтов и подаете провод по мере необходимости, не беспокоясь о резком повороте под прямым углом в точке входа.

Совет для профессионалов: Используйте термопистолет, чтобы согнуть трубу из ПВХ, если вам нужно сделать изгиб, чтобы упереться трубой в дом, гараж или мастерскую.
