Нейтралью называют соединение трансформаторных или генераторных обмоток в одной точке, при соединении трехфазной электрической сети переменного тока звездой. Если концы обмоток соединены треугольником, применяют схему «скользящего треугольника».
Через этот проводник протекает ток, в случае аварийной ситуации или при технологическом перекосе фазных значений, важно понимать, какой режим выбран для нейтрали.
Содержание
- Виды нейтралей в сетях
- Сети до 1 кВ
- TN
- ТТ
- IT
- Сети более 1 кВ
- Изолированная нейтраль
- Эффективно-заземленная нейтраль
- Заземление посредством резистора или реактора
- Виды нейтралей в электроустановках
- Изолированный заземлитель
- Резонансно-заземленная система
- Глухозаземленная сеть
- Эффективно-заземленная сеть
Виды нейтралей в сетях
В зависимости от используемых сетей, режим нейтрали разделяют, с учетом использования на следующих магистралях:
- до 1 кВ;
- свыше 1 кВ.
Сети напряжением менее 1 000 В по способу выполнения нейтрали в свою очередь подразделяют на системы TN, IT, TT, первые буквы в обозначениях которых говорят о следующем:
- Т (терра) – глухозаземленной нейтрали;
- I (изолят) – изолированной нейтрали.
Расшифровка вторых букв свидетельствует о таком значении:
- N (нейтраль) – заземление ОПЧ выполнено посредством глухозаземленной нейтрали от энергоисточника;
- Т – независимое заземление.
TN делят еще на три подгруппы с дополнительным обозначением С, S и С-S. В данном случае С и S соответственно указывают на возможность совмещения в одном заземляющем проводнике защитных и рабочих функций (комбинированный и раздельный).
Сети до 1 кВ
Далее представлен краткий обзор систем нейтралей для сетей с напряжением менее 1 кВ.
TN

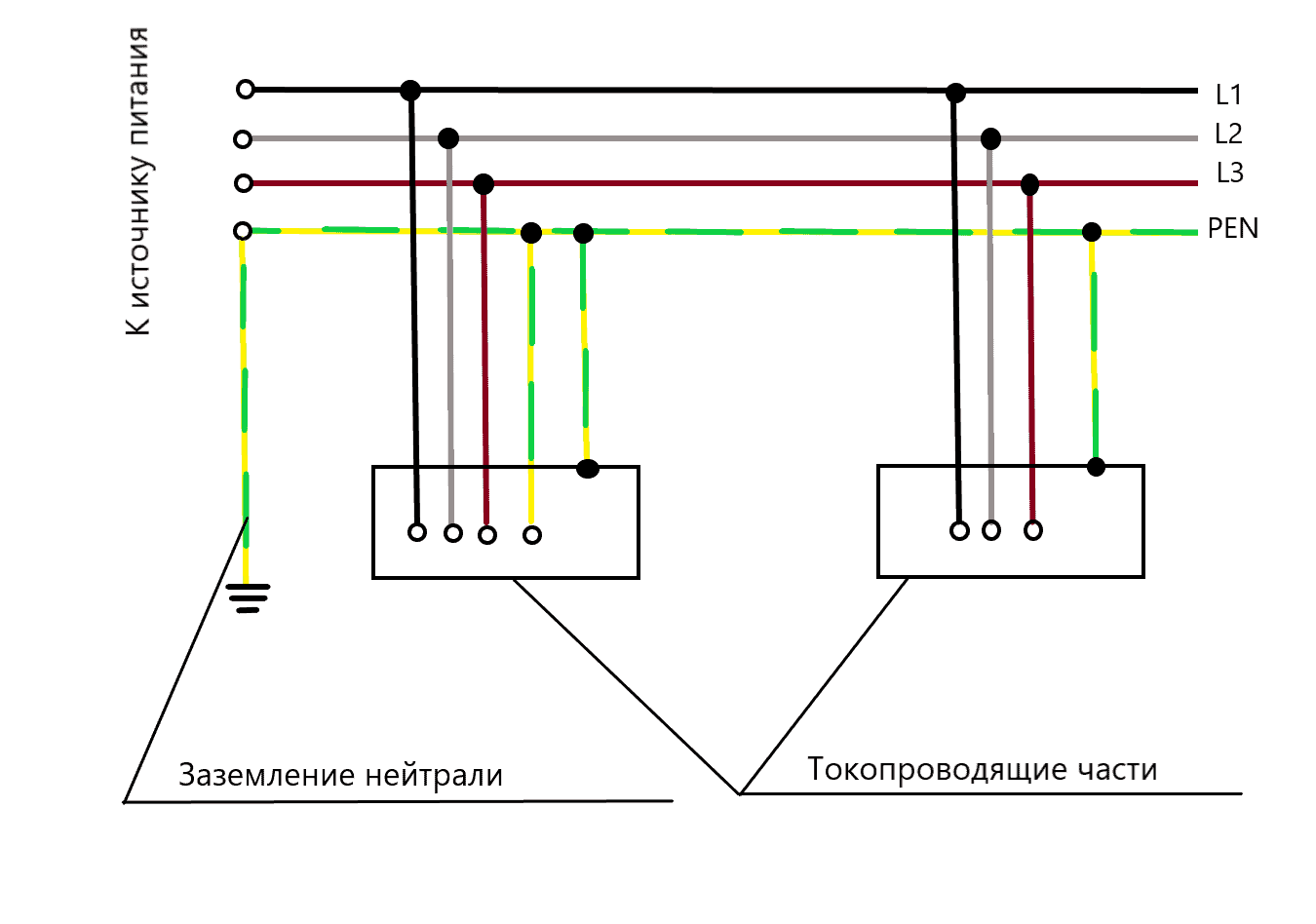

Выполняют с глухозаземленной нейтралью, с заземлением через нее открытых проводящих частей.
Заземляющий проводник непосредственно соединяют с заземлительным контуром электросваркой или болтовым контактом. Возможно подключение через незначительный резистор (токовый трансформатор).
В указанных сетях назначение глухозаземленной нейтрали предполагает питание потребителей с однофазными и трехфазными характеристиками.
ТТ
В данном случае также устраивают глухозаземленную нейтраль, а для заземления открытых проводников подключенной установки используют отдельное устройство, отделенное от нейтрального провода. Т. е. вывод защитного заземления производят не от энергоисточника, а от потребляющего агрегата.
IT
Для системы IT трансформаторные и генераторные нейтральные проводники изолированы и заземлены, с применением устройства с высоким сопротивлением, при независимом заземлении открытой части. Такой способ применяют на электросетях для подключения промышленных комплексов, где перерыв энергоснабжения не допускается.
Cистемы TN-C, ТN-S, TN-C-S, ТТ и IT.» src=»https://www.youtube.com/embed/O5CC2v8bDSY?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Сети более 1 кВ
На высоковольтных сетях применяются другие способы подключения нейтрали.
- сети 6 – 35 кВ с изолированной нейтралью,
- сети 6 – 35 кВ с нейтралью, заземленной через дугогасящий ректор,
- сети 6 – 35 кВ с нейтралью, заземленной через активное сопротивление,
- сети 110 кВ с эффективно заземленной нейтралью,
- сети 220 кВ и выше с глухозаземленной нейтралью.
Изолированная нейтраль
Система при отсутствии нулевой точки, когда три фазы соединены треугольником. Применяют при величине напряжения в диапазоне от 6 до 35 кВ.
Изолированная нейтраль
Эффективно-заземленная нейтраль
Эффективно-заземленная нейтраль
Используют для сетей, при значении напряжения более 110 кВ.
При возникновении однофазного замыкания, на фазах, сохранивших целостность, величина напряжения удерживается на уровне 0,8 по отношению к междуфазному при нормальной работе сети. Требует выполнения сложного и дорогого заземлительного контура, поскольку система рассчитана на большие токи короткого замыкания.
Заземление посредством резистора или реактора
Заземление посредством резистора или реактора
Применяют в сетях от 6 до 35 кВ, чтобы снизить значение тока при КЗ. При использовании реактора, в момент, когда задействован заземлитель, через него протекает КЗ емкостного происхождения и индуктивного (от данного устройства). При равной величине этих токов, происходит резонанс, с нулевой нагрузкой в сети.
При использовании резистора, возможна организация низкоомного и высокоомного заземления, в зависимости от величины тока, инициируемого сопротивлением при пробое на землю. При малых емкостных токах в сети, заземление отличается высокоомными характеристиками, что позволяет задержку отключения подачи энергии.
При большом емкостном токе, предусмотрено использование низкоомного заземления.
Виды нейтралей в электроустановках
Использование нейтрали в электроустановках – способ сохранить целостность оборудования и обеспечить безопасность обслуживающего персонала при авариях. Предусмотрено применение следующих заземлительных систем:
- изолированной;
- резонансно-заземленной;
- глухозаземленной;
- эффективно-заземленной.
Далее – детальнее о каждом из перечисленных способов.
Изолированный заземлитель
В данном случае нейтраль отсутствует. Проводники соединяют треугольником, при отсутствии нулевого вывода. Если возникают однофазные пробои на землю, изменения энергопотребления рабочими фазами не происходит. Используют для установок с характеристиками напряжения от 6 до 35 кВ.
Резонансно-заземленная система
Нулевой провод подключают посредством трансформаторной или генераторной обмотки, с дугогасящими катушками(катушку Петерсона), представляющую собой реактор с изменяемой индуктивностью.
Используемое оборудование снижает ток, предотвращая масштабные повреждения установки.
Глухозаземленная сеть
Наиболее распространенный способ, используемый для установок бытового назначения. Низковольтные контакты трансформаторных обмоток соединяют разомкнутой звездой, при заземлении нулевого провода посредством контура трансформатора или подстанции. При возникновении пробоя, создаваемый потенциал с землей включает защиту, выключающую устройство.
Эффективно-заземленная сеть
Применяют для сетей с напряжением более 110 кВ. Нейтраль выводят на землю через заземлитель одноколонкового типа (ЗОН). Это оборудование снижает значение токов, возникающих при пробое.
Использование нейтрали – один из способов, чтобы сохранить целостность оборудования и обеспечить безопасность персонала. Выбор оптимальной методики зависит от множества факторов и влияет на эффективность данной защиты в конкретной ситуации.
com/embed/v2Ch5Ko1Cx4?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Нейтраль трансформатора, назначение заземления нейтрали
Силовые трансформаторыСиловые трансформаторы, Устройство трансформаторовНет комментариев для Что такое нейтраль трансформатора
Содержание:
Нейтраль трансформатора — это точка соединения фазных обмоток при схеме подключения «звезда». Разность потенциалов в этой точке равна нулю. Разность потенциалов между концами фаз и нейтралью соответствует линейному напряжению между фазами.
При замыкании на землю изменяется симметрия электрической системы; изменяется значение напряжения между землей и фазами; образуются токи замыкания на землю, возникает перенапряжение в сети. Степень искажения симметрии зависит от выбранного режима присоединения нейтрали.
Выбранный режим должен обеспечивать безопасность обслуживающего персонала, экономичность электроустановки, бесперебойность электроснабжения потребителей и надежность работы.
Трансформаторы имеют нейтрали, режим работы или способ рабочего заземления которых обусловлен:
- требованиями техники безопасности и охраны труда персонала,
- допустимыми токами замыкания на землю,
- перенапряжениями, возникающими при замыканиях на землю, а также рабочим напряжением неповрежденных фаз электроустановки по отношению к земле,
- пределяющих уровень изоляции электротехнических устройств,
- необходимостью обеспечения надежной работы релейной защиты от замыкания на землю,
- возможностью применения простейших схем электрических сетей.
Заземление нейтрали трансформатора
Используются следующие режимы нейтрали:
- глухозаземленная нейтраль,
- изолированная нейтраль,
- эффективно заземленная нейтраль.
Выбор режима нейтрали в электрических сетях определяется бесперебойностью электроснабжения потребителей, надёжностью работы, безопасностью обслуживающего персонала и экономичностью электроустановок.
при однофазном замыкании на землю нарушается симметрия электрической системы:
- изменяются напряжения фаз относительно земли, появляются токи замыкания на землю, возникают перенапряжения в сетях.
- Степень изменения симметрии зависит от режима нейтрали.
Глухозаземленная нейтраль
Глухозаземленная нейтраль трансформатора
Если нейтраль обмотки трансформатора присоединена к заземляющему устройству непосредственно или через малое сопротивление, то такая нейтраль называется глухозаземлённой, а сети, подсоединённые к ней, соответственно, — сетями с глухозаземлённой нейтралью.
Изолированная нейтраль
Нейтраль, не соединённая с заземляющим устройством называется изолированной нейтралью.
Компенсированная нейтраль
Сети, нейтраль которых соединена с заземляющим устройством через реактор (индуктивное сопротивление), компенсирующий ёмкостной ток сети, называются сетями с резонанснозаземлённой либо компенсированной нейтралью.
Сети, нейтраль которых заземлена через резистор (активное сопротивление) называется сеть с резистивнозаземлённой нейтралью.
Электроустановки в зависимости от мер электробезопасности разделяются на 4 группы:
- электроустановки напряжением выше 1 кВ в сетях с эффективнозаземленной нейтралью (с большими токами замыкания на землю),
- электроустановки напряжением выше 1 кВ в сетях с изолированной нейтралью (с малыми токами замыкания на землю),
- электроустановки напряжением до 1 кВ с глухозаземленной нейтралью,
- электроустановки напряжением до 1 кВ с изолированной нейтралью.
Режимы нейтрали трехфазных систем
| Напряжение, кВ | Режим нейтрали | Примечание |
| 0,23 | Глухозаземленная нейтраль | Требования техники безопасности. Заземляются все корпуса электрооборудования |
| 0,4 | ||
| 0,69 | Изолированная нейтраль | Для повышения надежности электроснабжения |
| 3,3 | ||
| 6 | ||
| 10 | ||
| 20 | ||
| 35 | ||
| 110 | Эффективно заземленная нейтраль | Для снижения напряжения незамкнутых фаз относительно земли при замыкании одной фазы на землю и снижения расчетного напряжения изоляции |
| 220 | ||
| 330 | ||
| 500 | ||
| 750 | ||
| 1150 |
Общее назначение нулевого провода в обмотках трансформатора
Режим работы нейтрали
Режим нейтрали оказывает существенное влияние на режимы работы электроприемников, схемные решения системы электроснабжения, параметры выбираемого оборудования.
Назначение заземления нейтрали трансформатора для повышения чувствительности защиты от однофазных замыканий на землю.
В нормальном режиме высокоомный резистор, и при необходимости дугогасящий реактор (ДГР) подключаются к нейтрали специального трансформатора заземления нейтрали (ТЗН).
Чтобы обеспечить чувствительность и селективность защиты от ОЗЗ необходимо кратковременно увеличить ток через устройство защиты. Обоснование возможности кратковременного индуктивного заземления нейтрали специальным трансформатором заземления нейтрали. При возникновении на линии ОЗЗ трансформатор через 0,5 с кратковременно подключается выключателем к сборным шинам. Благодаря глухому заземлению нейтрали создается ограниченный индуктивностью ТЗН ток однофазного короткого замыкания, достаточный для обеспечения чувствительности от ОЗЗ и создания условия гашения дуги.
Защита действует без выдержки времени на отключение линии. Выключатель с заданной выдержкой времени отключается.
Отключение линии предотвращает двойные замыкания на землю (ДЗЗ) и многоместные замыкания на землю (МЗЗ), неизбежные в сетях напряжением 6-10 кВ с высокой изношенностью кабелей и оборудования.
Такой режим отключения поврежденных кабельных линий несколько лет проходит опытную эксплуатацию в ОАО «Пятигорские электрические сети». Однако, отключение линий возможно только при наличии надежного резервирования и в случаях, оговоренных правилами устройств электроустановок.
Предотвращения перехода ОЗЗ в ДЗЗ или МЗЗ осуществляется резистором Rн (см. рисунок 1), подключенным к нейтрали ТЗН. В нормальном режиме выключатель Q3) в цепи ТЗН отключен. При ОЗЗ срабатывают реле контроля изоляции KSV1 и (или) реле тока КА1, или устройство определения поврежденной фазы (см. рисунок 1).
После замыкания контактов срабатывает реле времени КТ1, замыкающиеся контакты которого включают выключатель Q3. Выключатель Q3 шунтирует сопротивление Rн и ДГР.
Рис.1 — Поясняющая схема и схема автоматического заземления нейтрали
Замыкающиеся контакты реле КТ1 с выдержкой времени 0,3 с отключают выключатель Q3.
При замыкании этих контактов срабатывает промежуточное реле KL1. Размыкающие контакты реле разрывают цепь КТ1. Возврат схемы осуществляется дежурным с помощью ключа SА. При этом реле К13 замыкает свои контакты в цепи реле КТ1. После отключения выключателя Q3 сеть вновь переходит в режим с заземленной нейтралью через высокоомное сопротивление и при необходимости через ДГР.
При увеличении тока через реле срабатывает защита от ОЗЗ с действием на сигнал с выдержкой времени 0,2 с. Отключение выключателя выполняется с выдержкой времени 0,2 с. Сеть вновь переходит в режим с нейтралью, заземленной через резистор.
Заземление нейтрали трансформатора 110 кв
В современных энергосистемах сети 110 кВ и выше эксплуатируются с эффективным заземлением нейтралей обмоток силовых трансформаторов. Сети напряжением 35 кВ и ниже работают с изолированной нейтралью или заземлением через дугогасящие реакторы.
Каждый вид заземления имеет свои преимущества и недостатки.
В сетях с изолированной нейтралью однофазное замыкание на землю не приводит к короткому замыканию.
В месте замыкания проходит небольшой ток, обусловленный емкостью двух фаз на землю. Значительные емкостные токи обычно компенсируются полностью или частично включением в нейтраль трансформатора дугогасящего реактора.
Остаточный в результате компенсации малый ток не способен поддерживать горение дуги в месте замыкания, поэтому поврежденный участок, как правило, не отключается автоматически.
Металлическое однофазное замыкание на землю сопровождается повышением напряжения на неповрежденных фазах до линейного, а при замыкании через дугу возможно появление перенапряжений, распространяющихся на всю электрически связанную сеть, в которой могут находиться участки с ослабленной изоляцией. Чтобы уберечь трансформаторы, работающие в сетях с изолированной нейтралью или с компенсацией емкостных токов, от воздействия повышенных напряжений, изоляцию их нейтралей выполняют на тот же класс напряжения, что и изоляцию линейных вводов.
При таком уровне изоляции не требуется применение никаких средств защиты нейтралей, кроме вентильных разрядников, включаемых параллельно дугогасящему реактору.
Однофазное короткое замыкание в сети с эффективным заземлением нейтрали.
В сетях с эффективным заземлением нейтрали (рис. 1.19) однофазное замыкание на землю приводит к короткому замыканию. Ток короткого замыкания (КЗ) проходит от места повреждения по земле к заземленным нейтралям трансформаторов Т1 и Т2 распределяясь обратно пропорционально сопротивлениям ветвей. Поврежденный участок выводится из работы действием защит от замыканий на землю. Через трансформаторы (ТЗ и Т4), нейтрали которых не имеют глухого заземления, ток однофазного КЗ не проходит.
С учетом того, что однофазное КЗ является частым (до 80% случаев КЗ в энергосистемах приходится на однофазные КЗ) и тяжелым видом повреждений, принимают меры по уменьшению токов КЗ. Одной из таких мер является частичное разземление нейтралей трансформаторов.
Нейтрали автотрансформаторов не разземляются, так как они рассчитаны для работы с обязательным заземлением концов общей обмотки.
Число заземленных нейтралей на каждом участке сети устанавливается расчетами и принимается минимальным. При выборе точек заземления нейтралей в энергосистеме руководствуются как требованиями релейной защиты в части поддержания на определенном уровне токов замыкания на землю, так и обеспечением защиты изоляции разземленных нейтралей от перенапряжений. Последнее обстоятельство вызвано тем, что все трансформаторы 110-220 кВ отечественных заводов имеют пониженный уровень изоляции нейтралей. Так, у трансформаторов 110 кВ с регулированием напряжения под нагрузкой уровень изоляции нейтралей соответствует стандартному классу напряжения 35 кВ, что обусловлено включением со стороны нейтрали переключающих устройств с классом изоляции 35 кВ.
Трансформаторы 220 кВ имеют также пониженный на класс уровень изоляции нейтралей. Во всех случаях это дает значительный экономический эффект, и тем больший, чем выше класс напряжения трансформатора.
Выбор указанного уровня изоляции нейтралей трансформаторов, предназначенных для работы в сетях с эффективно заземленной нейтралью, технически обосновывается значением напряжения, которое может появиться на нейтрали при однофазном КЗ.
А оно может достигнуть почти 1/3 линейного напряжения (например, для сетей 110 кВ около 42 кВ — действующее значение). Очевидно, что изоляция класса 35 кВ разземленной нейтрали нуждается в защите от повышенных напряжений. Кроме того, при неполнофазных отключениях (или включениях) ненагруженных трансформаторов с изолированной нейтралью переходный процесс сопровождается кратковременными перенапряжениями. Достаточно надежной защитой нейтралей от кратковременных перенапряжений является применение вентильных разрядников. Нейтрали трансформаторов 110 кВ защищаются разрядниками 2хРВС-20 с наибольшим допустимым действующим напряжением гашения 50 кВ.
Однако практика показывает, что на нейтрали трансформаторов могут воздействовать не только кратковременные перенапряжения. Нейтрали могут оказаться под воздействием фазного напряжения промышленной частоты (для сетей 110 кВ 65-67 кВ), которое опасно как для изоляции трансформатора, так и для разрядника в его нейтрали. Такое напряжение может появиться и длительно (десятки минут) оставаться незамеченным при неполнофазных режимах коммутации выключателями, разъединителями и отделителями ненагруженных трансформаторов, а также при некоторых аварийных режимах.
Видео: Режимы работы нейтрали сетей 0,4 10 кВ
Видео: Виды заземления нейтрали
Что такое заземление нейтрали? — Определение, типы и преимущества
Заземление нейтрали представляет собой не что иное, как соединение нейтрали системы питания, вращающейся машины или трансформатора с землей напрямую или через некоторые элементы цепи. Трехфазная система может работать двумя способами: это система с незаземленной или изолированной нейтралью и система с заземленной или заземленной нейтралью (т. Е. Заземление нейтрали).
Незаземленная или изолированная нейтральная система:
В этой системе нет связи между нейтралью системы и землей, т.
е. нейтраль изолирована от земли, как показано ниже. В действительности существует емкостная связь между проводниками и между каждым проводником и землей.
Однако с этой системой связаны технические и эксплуатационные проблемы. Ниже перечислены недостатки системы с незаземленной нейтралью,
- При замыкании на землю одной линии напряжение относительно земли здоровых фаз становится равным полному значению линии. Это может привести к пробою изоляции и даже к серьезным межфазным замыканиям.
- Присутствует неисправность из-за замыкания на землю.
- Всплеск напряжения из-за удара молнии не может найти путь к земле для разряда, что приводит к повреждению оборудования в энергосистеме.
- Трудно обнаружить замыкание на землю в системах с незаземленной нейтралью. Таким образом, релейная защита от замыканий на землю усложняется.
Из-за вышеуказанных недостатков незаземленные системы обычно не используются, и эти проблемы можно решить с помощью системы с заземленной нейтралью.
Заземление нейтрали или система с заземленной нейтралью:
Необходимость заземления нейтрали:
В настоящее время наблюдается тенденция к эффективному заземлению систем, поскольку в случае крупных городов и промышленных районов непрерывность питания настолько важна, что линии или двунаправленные подачи являются обязательными. Мгновенное отключение линии в таких системах не повлияет на непрерывность питания, поскольку доступны дополнительные цепи.
Для этого к этим линиям может быть привязано крупногабаритное оборудование. Следовательно, затраты на грозозащитные разрядники и затраты на изоляцию трансформаторов и другого оборудования должны быть минимальными.
Это можно сделать только с помощью эффективного заземления, поскольку по сравнению с другими типами систем с заземлением системы с эффективным заземлением менее затратны для всех рабочих напряжений, так как напряжение здоровых фаз при замыкании на землю не превышает 80% линейное напряжение, тогда как в случае других заземлений напряжение здоровых фаз возрастает примерно до 100% линейного напряжения.
Таким образом, для обеспечения надежности и эффективной защиты современные электрические цепи эффективно заземляются. В системе с заземленной нейтралью или заземлением нейтрали нейтраль системы подключается к земле или земле, как показано на рисунке ниже.
Преимущества заземления нейтрали :
Ниже перечислены преимущества заземления нейтрали,
- Нейтральная точка эффективно удерживается в нейтральном положении, т. е. нейтральная точка стабильна при любых условиях.
- Поскольку нейтральная точка не смещена, напряжение здоровых фаз относительно земли остается на нормальном уровне, в отличие от незаземленной системы, где напряжения здоровых фаз при замыкании на землю увеличиваются в √3 раза от нормального значения.
- В системе с заземлением нейтрали исключены скачки напряжения, вызванные дуговым разрядом заземления, благодаря чему срок службы изоляции в этой системе продлевается. Следовательно, техническое обслуживание, ремонт и поломки сокращаются.
Кроме того, улучшается непрерывность поставок. - Перенапряжения из-за статических зарядов и грозовых перенапряжений немедленно отводятся на землю, не вызывая помех.
- Ток замыкания на землю, протекающий через цепь заземления нейтрали, почти равен и противоположен емкостным токам линии на землю здоровых фаз. Таким образом, замыкания на землю гасятся, а выбросы перенапряжения из-за замыканий на землю предотвращаются.
- При заземлении нейтрали доступный ток замыкания на землю достаточен для срабатывания реле замыкания на землю. Это упрощает работу реле замыкания на землю в системе с заземлением нейтрали.
- Защитное устройство селективного типа может быть установлено в системе с заземлением нейтрали.
- Ток замыкания на землю можно контролировать, используя сопротивление или реактивное сопротивление в цепи заземления нейтрали.
- Благодаря ограничению дугообразования повышается надежность работы, а также предотвращается ненужное срабатывание автоматических выключателей.
- В системах с заземлением нейтрали безопасность персонала и оборудования повышается благодаря срабатыванию предохранителей или реле при замыканиях на землю и ограничению напряжений.
- Увеличение срока службы оборудования, машин и установок достигается за счет ограничения напряжения. Отсюда и общая экономия.
Кроме того, улучшается непрерывность поставок.
Типы заземления нейтрали:
Различные методы заземления нейтрали системы:
- Твердое заземление. В этом методе нейтраль напрямую соединена с землей через провод с незначительным сопротивлением и реактивным сопротивлением.
- Заземление по сопротивлению — в этом методе между цепью, соединяющей нейтраль и землю, вставляется резистор, чтобы ограничить ток замыкания на землю до более безопасного значения.
- Дугогасящая катушка (катушка Петерсона) Заземление. В этом методе используется реактор с железным сердечником, подключенный между нейтральной точкой и землей.
- Реактивное заземление. В этом методе нейтральный провод подключается к земле через реактивное сопротивление.
- Заземление трансформатора напряжения. Здесь первичная обмотка трансформатора напряжения подключается между нейтралью и землей, а вторичная обмотка подключается к реле через низкоомный резистор.
- Заземляющие трансформаторы (зигзагообразный трансформатор) — В этом типе используется трехфазный сухой автотрансформатор с воздушным охлаждением без вторичной обмотки.
Практика заземления нейтрали:
Существует несколько уровней напряжения между уровнем напряжения генератора и уровнем напряжения распределения системы. Каждый уровень напряжения имеет одну нейтральную землю, как показано на рисунке ниже.
Заземление также предусмотрено для каждой из основных секций шины в энергосистеме. Заземление не предусмотрено на стороне нагрузки, но предусмотрено на стороне источника питания.
При заземлении нейтрали генератора нейтраль генератора заземляется в зависимости от типа подключения генератора. Если несколько генераторов работают параллельно, то нейтраль любого из генераторов заземляется. Тогда как в случае единичной системы подключения генератора нейтраль генератора каждого агрегата заземлена. В случае заземления нейтрали главного генератора заземление обеспечивается через резистор, дроссель или трансформатор напряжения.
В целях защиты при заземлении нейтрали силового трансформатора нейтральная точка звезды обычно заземляется. Кроме того, сторона ТТ и ТН, соединенная звездой, заземлена, чтобы можно было выполнить надлежащее измерение напряжения, тока, кВтч и кВА. Это также обеспечивает устойчивость на нейтрали.
Типы систем заземления – Часть вторая ~ Электрические ноу-хау
Типы систем заземления – часть вторая
В статье « Типы систем заземления – часть первая », я перечислил различные типы систем заземления, которые можно разделить в соответствии со следующими факторами:
- Функция,
- Размер системы,
- Соединение нейтрали с землей (нейтральное заземление),
- Соединение нейтрали с землей (заземление нейтрали) + способ подключения открытых проводящих частей электроустановок (заземление корпуса).
И я объяснил первые две категории в этой статье, показав, что:
- Типы систем заземления в зависимости от их функции можно разделить на шесть следующих типов:
- Статическое заземление,
- Заземление оборудования,
- Заземление системы,
- Молниезащита,
- Электронное (включая компьютерное) заземление,
- Техническое защитное заземление.
- И типы систем заземления в зависимости от их размера можно разделить на два типа следующим образом:
- простой.
- .
Комплекс
Сегодня я объясню последние два типа систем заземления следующим образом.
|
Различные типы систем заземления
Системы заземления можно разделить по
|
|
Типы систем заземления в соответствии с
Системы заземления можно разделить на пять типов.
|
|
Типы подключения нейтральной точки 1- глухозаземленная нейтраль
Электрическое соединение выполнено намеренно 2- Незаземленная нейтраль
Нет электрического соединения между 3- Высокоимпедансное заземление
Между 4- Резисторное заземление
Резистор вставляется между нейтралью 5- Реактивное заземление
Реактор вставлен между нейтральной точкой 6- Заземление катушки Петерсена
Реактор настроен на емкости сети. |
|
Сравнение нейтрали
Эксплуатационные характеристики каждого |
|
Типы систем заземления в соответствии с
Согласно соединению нейтрали с землей +
|
|
(3) Основные схемы заземления
Каждый из трех основных типов определяется двумя Первое письмо:
Он определяет положение нейтральной точки T : глухозаземленная нейтраль I: незаземленная или заземленная с высоким импедансом нейтраль. Второе письмо:
Он определяет способ подключения электрического T : открытые токопроводящие части N : открытые токопроводящие части непосредственно Таким образом, тремя основными системами заземления будут: IT (Незаземленная нейтраль трансформатора, заземленная рама), TT (трансформатор с заземлением нейтрали и корпусом), TN (Трансформатор с заземлением нейтрали, рама подключена к |
|
(3) Дополнительные схемы заземления
Три вспомогательные системы заземления являются производными TNC ( Если нейтральные проводники N и PE являются одним и TNS ( Если нейтральные проводники N и PE разделены) , TNC-S ( Использование TN-S после TN-C ( Где: C : Комбинация N и PE, S : N и PE отдельно, PEN: (защитное заземление и нейтраль) Примечание : Заземление каждой системы может применяться к |
|
IT-заземление система Первая буква И:
Нейтраль незаземляется или заземляется через Второе письмо Т:
Открытые токопроводящие части нагрузки Примечания:
|
Каждая взаимосвязанная группа
Если|
ТТ Система заземления Первое письмо Т: Нейтральная точка заземлена напрямую. Второе письмо Т:
Открытые токопроводящие части нагрузки Примечание:
Нейтральный заземляющий электрод и электрод |
|
Система заземления TN Первое письмо Т: Нейтральная точка заземлена напрямую. Второе письмо N:
Открытые токопроводящие части нагрузки Система заземления TN может быть разделена на 3 подосновные схемы заземления следующим образом: 1- TNC заземление система Третье письмо C:
Нулевой и защитный проводники образуют от Метки: Комментарии |
Добавить комментарий
