Виды и назначение предохранителей: Виды и устройство предохранителей

Назначение предохранителей для электроустановок.

Любая техника, включая электрическое оборудование имеет дополнительные защитные функции. Все эти функции основаны на специальных деталях. Особое назначение предохранителей заключается в их возможности своевременно отключить потребитель от мощного всплеска напряжения в электрической сети. Таким образом, вы с предупредите поломки прибора и возможного возгорания.

Вопрос о безопасности человека и его имущества всегда останется актуальным, так как всевозможных ошибок при монтаже электрики не всегда удается избежать.

Содержание

• 1 Виды электрических предохранителей
• 2 Преимущества использования электрических предохранителей
• 3 Для чего нужны предохранители?
• 4 Технические характеристики предохранителей

Виды электрических предохранителей

Все защитные приспособления, использующиеся в электроустановках, подразделяют на четыре варианта:

Первый вариант конструкции представлен с присутствующим токопроводящим элементом. В случае перенапряжения происходит расплавление элемента по причине перегрева. Таким образом происходит устранение напряжения со схемы электроустановки или бытового прибора. Зачастую такие материалы изготавливаются из металлического материала, чаще всего это медь, свинец и железо. Принцип работы этого варианта заключается в создании рабочего баланса, вследствие которого происходит отвод избыточного тепла в окружающую среду. За счет чего предотвращается аварийная ситуация.

Электромеханические конструкции врезаются в кабель, где происходит короткое замыкание. Благодаря подобной манипуляции происходит размыкание кабеля и губящее напряжение не подходит к электроустановке. В защитных приспособлениях этого типа установлен датчик, контролирующий силу тока.

Предохранитель с электронными компонентами имеет встроенные транзисторы, отвечающие за коммутацию тока. В случае увеличения силы тока и превышения допустимого значения происходит замыкание контакта, после чего высокая нагрузка на проводники прекращается.

Самовосстанавливающие предохранители или многоразовые. Такие устройства на момент аварийной ситуации отключаются, но не теряют свою работоспособность, следовательно, сохраняют свои функции для работы в будущем.

Пробочный форфоровый предохранитель

Важно! Электрические предохранители должны применяться в соответствии с установленным назначением и сферой использования.

Преимущества использования электрических предохранителей

Все типы предохранителей имеют свою сферу применения. Некоторые варианты используются в установках с потребностью до 1000 В, другие — выше 1000 В.

Плавкие предохраняющие устройства являются наиболее надежными и отличаются недорогой стоимостью. В этих ситуациях не предусматривается установка трансформаторов. Только в случае применения устройств для мощных установок, плавкие предохранители сохраняют свои свойства и эксплуатационные требования.

Защитные элементы имеют номинальное напряжение, с которым способен работать в длительном режиме. Имеет минимальный испытуемый ток, при этом вставка способна работать до 60 минут.

Для чего нужны предохранители?

Назначение предохранителей в электричестве подразделяется на несколько групп.

Плавкий предохранитель

1. Пробочный предохранитель, аналогично другим вариантам, защищает электрическую сеть и приборы от высокого напряжения. Основой приспособления является фарфор. Механизм работы такой защиты схож с принципом обычного плавкого предохранителя.
2. Трубчатый предохранитель крепиться при помощи специальных винтов к основанию контактных ножей. Если происходит электрическая дуга (разновидность поражения электрическим током), она быстро гаснет при установке подобного элемента.
3. Насыпные предохранители используются для установок с напряжением до 500 Вольт. Способен работать при силе тока, достигающей 60 Ампер. Конструкция оснащена вставками из цветного металла.
4. Пластинчатые предохранители применяются для защиты работы высокомощных трансформаторных установок и подстанций.

Важно! Каждый из предложенных видов обеспечивает более надежную защиту, в соответствии с установленными условиями использования.

Предохранители для монтажа в блоки и реле

Технические характеристики предохранителей

Охарактеризовать любую разновидность предохранителя можно двумя деталями: номинальным током основания защитного устройства и номинальным током плавкой вставки.

Частота тока предохранительных элементов должна соответствовать требованиям ГОСТа. Определяют нужный защитный элемент по количеству полюсов, указателю срабатывания, контактам вспомогательной цепи, каким образом происходит подсоединение предохранителя к нужным контактам. Также уделяют внимание способу монтажа устройства, важно полное соответствие сети, в которой он будет использоваться.

Виды предохранителей: назначение, описание — «Мастер-электро»

Статьи

Виды предохранителей

Предохранителем называется деталь электрической сети, выполняющая коммутационные пропускные функции. Задача предохранителя — разрушение участка цепи в линии электроснабжения, при превышении параметров тока, в результате короткого замыкания или любых других аварийных ситуаций.

По своей конструкции предохранители могут в значительной степени различаться. но как правило представляют собой элемент, в котором проводник разрушается под воздействием тепловых нагрузок, возникающих при повышении параметров тока. В ряде устройств слаботочного типа, можно встретить предохранитель в виде резистора. выполняющий отсекающие функции при превышении параметров электрического тока. Стоит рассмотреть подробней существующие варианты предохранителей.

С плавкой вставкой

Предохранители с плавкой вставкой, как правило, представляют собой стеклянную или керамическую колбу, пластиковый корпус, с обеих сторон оснащенную контактными элементами для подключения к сети и установки в гнезде. В колбе находиться жила проводник из материала, разрушающего при повышении температуры в результате повышения мощности тока. Такие модели имеют следующие преимущества:

• Надежность — под температурным воздействием проводник с гарантией разрушается;
• Высокая скорость действия — при скачках и повышении нагрузки жила сразу пережигается или выпаривается;
• Простота конструкции — стоят недорого, не требуют обслуживания.

Недостатком таких конструкций, является необходимость точного подбора детали под параметры тока в сети. Так как в ряде случаев, при скачках, предохранитель может продолжить работу если рассчитан неправильно.

Электромеханические

Электромеханические предохранители не имеют разрушающихся элементов. Их принцип работы основан на разъединении подвижного и неподвижного контакта при повышении тепловой нагрузки или магнитного поля. Такие предохранители часто называют защитными автоматами. Их главным преимуществом, является возможность многоразового использования, так как после остывания, сброшенного контакта, цепь можно восстановить, вернув переключатель на прежнее место.

Недостаток таких устройств в возможности пропускания высоких токов и несрабатывании при кратковременных скачках. Кроме того, со временем под длительным воздействием температур возможно сплавление контактов, что выведет автомат из строя и исключит нормальную работу в аварийной ситуации.

На основе электронных компонентов

Предохранители этого типа не имеют разрушаемых элементов, работают за счет считывания информации о показателях тока через резистивный элемент. Как только пропускная величина повышается, срабатывает запорный механизм размыкающий контакты. Устройства подобного типа отличаются высокой чувствительностью и могут применяться в различных сетях и в электроустановках с разным уровнем потребления.

Недостатком таких устройств является их относительно высокая цена, но благодаря возможности многоразового использования они окупаются в процессе эксплуатации. При необходимости, съема подключения может быть разработана таким образом, чтобы обеспечить возможность подключения датчика аварии, который будет показывать, что предохранитель сработал. Данная опция наиболее полезна при использовании большого количества предохранителей, на разных участках сети.

Самовосстанавливающиеся модели

Самовостанавливающиеся предохранители отличаются тем, что проводниковый элемент в них изготовлен с применением полимерных веществ, кристаллическая решетка которых при нормальном температурном режиме способна пропускать электрический ток, но при нагреве до определенной температуры становиться аморфной, в результате чего цепь разрывается путем повышения сопротивления проводника. Затем, после остывания, пропускные свойства восстанавливаются.

Такие устройства наравне с автоматами отличаются возможностью многоразового использования. Но как и плавкие предохранители отличаются хорошей чувствительностью и высокой скоростью срабатывания в аварийных ситуациях. Возможным недостатком устройств, являются повышенные температурные требования, при перегреве датчика из-за высокой температуры окружающей среды возможно ухудшение работы или ложное срабатывание. Встретить подобные устройства можно в электронике, а также в различных сетях электроснабжения.

Для того чтобы обеспечить безопасность работы оборудования и техники, помимо использования предохранителей необходимо уделять достаточно внимания качеству линий снабжения. В некоторых случаях для стабильной работы объекта требуется замена электропроводки с учетом норм потребления и прочих рабочих характеристик сети. В случае если проводка подобрана неправильно, различные сбои могут вывести ее из строя раньше срабатывания предохранителей.

Типы предохранителей и их применение

Существует множество типов предохранителей , которые прерывают перегрузку по току и разрывают цепь, расплавляя плавкий элемент. Они в основном делятся на два типа: предохранитель переменного тока и предохранитель постоянного тока. Кроме того, предохранители подразделяются на различные типы в зависимости от напряжения и конструкции. Это:

1
Типы предохранителей

2
Предохранители постоянного тока

3
Предохранители переменного тока

3.2
2.2 Высоковольтный предохранитель

3.2.1
2.2.1 Предохранитель HV HRC патронного типа

3.2.2
2.2.2 Предохранитель HV HRC жидкостного типа

3.2.3
2.2.3 Предохранитель HV HRC выталкивающего типа

4
Предохранители приложений

Типы предохранителей

1. Предохранители постоянного тока

Предохранители постоянного тока создают дугу, которую сложнее остановить, чем дуги переменного тока, поскольку в цепи отсутствует нулевой ток. Для уменьшения искрения предохранителя постоянного тока электроды располагают на большем расстоянии, за счет чего размер предохранителя увеличивается по сравнению с предохранителем переменного тока.

2. Предохранители переменного тока

В цепях переменного тока дуга гасится легче, чем в цепях постоянного тока. Потому что частота плавких предохранителей переменного тока меняет свою амплитуду от 0º до 60º каждую секунду. Предохранители переменного тока делятся на две категории. Это предохранители низкого напряжения и предохранители высокого напряжения.

2.1 Предохранитель низкого напряжения

Предохранители низкого напряжения очень распространены в электрических системах и бывают разных форм и конструкций. Предохранители низкого напряжения имеют номинальное напряжение меньше или равное 1500 В.

2.1.1 Предохранитель патронного типа (полностью закрытого типа)

Предохранитель катриджного типа (полностью закрытого типа)

Конструкция предохранителя катриджного типа
Предохранитель патронный

состоит из термостойкого керамического корпуса, закрытого с обоих концов металлическим колпачком. Пломбировочный материал, такой как мел, гипс, кварц или мраморная пыль, окружает полость тела и действует как гасящая дугу и охлаждающая среда. Часто они широко используются в промышленности, сельском хозяйстве и жилых помещениях, таких как панели предохранителей, кондиционеры, насосы и бытовая техника

Эти типы предохранителей подразделяются на предохранители типа D и предохранители типа Link.

2.1.1.1 Предохранитель типа D

предохранитель D-типа

Конструкция предохранителя типа D

Состоит из переходного кольца, картриджа, основания и колпачка. Основание предохранителя соединено с колпачком предохранителя, а патрон удерживается внутри колпачка предохранителя через переходное кольцо. Цепь замыкается, когда наконечник картриджа касается проводника.

2.1.1.2 Плавкий предохранитель

Термостойкий предохранитель 9Картриджные предохранители 0002 Link также известны как предохранители с высокой разрывной способностью (HRC). Предохранитель HRC имеет высокую отключающую способность. Он имеет два металлических конца с обеих сторон. Наполнение предохранителя порошкообразным чистым кварцем действует как средство гашения дуги. В конструкции предохранителя используется серебро или медь.

Конструкция плавкого предохранителя

Плавкий элемент выдерживает ток короткого замыкания в течение длительного периода времени. За это время неопределенная неисправность расплавится и разомкнет цепь. Химическая реакция между парами серебра и порошком наполнителя образует высокое сопротивление, которое помогает гасить дугу.

Отключающая способность предохранителя увеличивается за счет параллельного соединения двух или более серебряных проводов. Этот тип предохранителей очень надежен и делится на два типа: предохранители ножевого типа и предохранители болтового типа.

Предохранитель ножевого типа

Предохранитель на болтах

Плавкий предохранитель Blade также известен как лопаточный или вставной предохранитель. OEM-производители автомобилей используют этот предохранитель для защиты цепи автомобиля и выдерживают высокие температуры. Принимая во внимание, что предохранитель Bolt down предназначен для дизельных автомобилей и не подходит для грузовых автомобилей.

2.1.2 Сменный предохранитель

Керамический предохранитель

Сменный предохранитель также известен как предохранитель kit-kat . Это простая и дешевая форма предохранителя. Этот предохранитель подходит для внутренней проводки, например, в домах. Кроме того, когда предохранитель перегорает, его легко заменить и использовать повторно.

Состоит из основания предохранителя и держателя предохранителя. В конструкции плавкого элемента в держателе предохранителя в качестве основы используется луженая медь, свинец или алюминий и фарфор.

База имеет две клеммы для входящего и исходящего питания. При возникновении неисправности плавкий предохранитель перегорает и прерывает цепь. Перегоревший предохранитель можно заменить новым. Основное преимущество этого типа предохранителя в том, что его можно заменить, но недостаток в том, что он менее надежен.

2.1.3 Предохранитель с ударником

Предохранитель с ударником (Источник: mc-mc.com)

Этот тип предохранителя имеет механический индикатор или штифт ударника, который выступает через колпачок предохранителя при срабатывании предохранителя. Это обеспечивает визуальную идентификацию перегоревшего предохранителя и действует как триггер для внешних устройств. Его можно использовать для защиты от короткого замыкания двигателей среднего напряжения.

2.1.4 Выпадающий предохранитель

Выпадающий предохранитель

Выпадающий предохранитель представляет собой предохранитель выталкивающего типа для защиты трансформаторов. Плавкий элемент плавкого предохранителя падает под действием силы тяжести, что обеспечивает дополнительную изоляцию.

2.1.5 Плавкий предохранитель

Плавкий предохранитель используется для цепей низкого и среднего напряжения. Они могут безопасно ломаться в зависимости от номинального тока порядка 3-кратного тока нагрузки.

2.

2 Высоковольтный предохранитель

В трансформаторах и энергосистемах используются высоковольтные предохранители. В плавком элементе используется такой материал, как медь, серебро или олово. Номинальное напряжение высоковольтного предохранителя выше 1500В и до 138000В. Они подразделяются на три типа: предохранители HRC картриджного типа, предохранители HRC жидкостного типа, предохранители HRC выталкивающего типа.

2.2.1 Предохранитель HV HRC картриджного типа

Предохранитель HV HRC картриджного типа

Этот патронный предохранитель аналогичен низковольтному предохранителю HRC с некоторыми дополнительными функциями. Предохранитель намотан в форме спирали или использует два плавких элемента параллельно, чтобы предотвратить эффект коронного разряда при более высоких напряжениях.

Один из плавких элементов имеет низкое сопротивление, а другой — высокое сопротивление. Таким образом, провод с низким сопротивлением несет нормальный ток, который гаснет и уменьшает ток короткого замыкания в случае неисправности. 9Предохранители 0005

HV HRC доступны с номиналом 33 кВ и отключающей способностью 8700 А.

2.2.2 Высоковольтный предохранитель жидкостного типа

Высоковольтный предохранитель жидкостного типа (Источник: flickr.com/photos/oskay/7777041048)

Жидкостный предохранитель (для больших токов) состоит из стеклянной трубки, заполненной четыреххлористым углеродом и герметизированной латунные колпачки с обоих концов. Плавкая проволока запаивается на одном конце и фиксируется прочной спиральной пружиной из фосфористой бронзы на другом конце стеклянной трубки. Жидкость действует как дугогасящая среда.

Конструкция высоковольтного предохранителя жидкостного типа

Предохранитель перегорает, когда ток превышает максимальный предел. Предохранитель жидкостного типа HRC защищает трансформатор и автоматические выключатели. Они выдерживают ток до 100А в сетях до 132кВ.

2.2.3 Предохранитель HV HRC выталкивающего типа

Предохранитель HV HRC выталкивающего типа

Этот тип предохранителя является разборным предохранителем, в котором эффект выталкивания газов, образующихся при внутренней дуге, приводит к прерыванию тока. Камера плавкой вставки содержит борную кислоту. Таким образом, внутреннее искрение помогает защитить фидеры и трансформаторы.

Применение предохранителей

Предохранители могут применяться в промышленности:

• Используются для защиты трансформаторов, двигателей и энергосистемы от перегрузок по току
• В фидерах, силовых трансформаторах и солнечных цепях
•  В электроприборах и домашних распределительных щитах для бытовых нужд используются плавкие предохранители.
• Используется в автомобилях, электромобилях, гоночных автомобилях, рельсах

Предохранители

• присутствуют в ноутбуках, жестких дисках, принтерах/сканерах и электронных устройствах.
• Используется в игровых системах и смартфонах

Заключение

На рынке представлены различные типы предохранителей, и каждый предохранитель имеет свои преимущества и области применения. Это автоматические тормозные устройства для защиты грузов. Более того, они присутствуют в кабельных проводах и двигателях для защиты от коротких замыканий.

Предохранители и типы предохранителей

Краткое описание

Что такое предохранитель?

Предохранитель или электрический предохранитель — это электрическое/электронное устройство, которое защищает цепь от различных электрических неисправностей, таких как перегрузка по току и перегрузка. Предохранители можно рассматривать как жертвенный элемент в цепи, поскольку они действуют как слабое звено во всей цепи.

[adsense1]

Это связано с тем, что плавкий предохранитель размыкает сам себя и надежно размыкает цепь, когда в цепи присутствует чрезмерный ток или цепь находится под перегрузкой, а также в случае короткого замыкания.

Принцип работы плавкого предохранителя основан на нагревательном эффекте электрического тока. Простой предохранитель состоит из небольшого проводящего материала с низким сопротивлением и включается последовательно с цепью.

Площадь поперечного сечения этого проводящего материала спроектирована таким образом, чтобы он позволял протекать в цепи определенной величине тока.

Когда ток в цепи превышает это допустимое значение (что может быть вызвано перегрузкой, коротким замыканием или несоответствием нагрузки), этот чрезмерный ток расплавит проводящий элемент в предохранителе и разомкнет цепь.

Это отключит источник питания и, таким образом, остальная часть схемы будет защищена от повреждения. На следующем изображении показана блок-схема подключения предохранителя в цепи.

[adsense2]

Предохранители — очень простые и дешевые устройства, которые уже более ста лет используются в качестве защитного средства. Для электрических чертежей и схем мы можем использовать три символа предохранителей. На следующем изображении показаны символы предохранителей вместе с их стандартами.

Характеристики предохранителя

На рынке доступны различные типы предохранителей для различных типов применения, таких как жилые, промышленные, автомобильные и т. д. Все предохранители часто характеризуются следующими характеристиками.

• Номинальный ток или ток
• Время плавления
• Номинальное напряжение и
• Номинальная отключающая способность или отключающая способность
• I ² T Значение предохранителя
• Упаковка
• Температура

Первые два, то есть номинальный ток и время плавления предохранителя, обычно связаны с тепловыми характеристиками предохранителя, тогда как напряжение и номинал отключения классифицируются как характеристики отключения предохранителя.

По мере увеличения силы тока в цепи время плавления проводящего элемента в предохранителе уменьшается. Это связано с тем, что по мере увеличения тока рассеиваемая мощность (определяемая I2R) будет увеличиваться, а температура элемента быстро увеличивается.

Если в цепях есть какие-либо индуктивные элементы, то расплавления проводящего элемента в предохранителе недостаточно для прерывания тока. Несмотря на то, что элемент в предохранителе плавится, существует вероятность возникновения дуги в предохранителе до того, как ток полностью отключится.

В течение этого периода предохранитель должен выдерживать переходные напряжения, поэтому для любого предохранителя должно быть установлено время срабатывания.

До сих пор мы говорили только о номиналах тока предохранителя, но не касались номинала напряжения. Все предохранители рассчитаны на максимальное напряжение, при котором они могут работать.

Номинальный ток или допустимый ток предохранителя

Номинальный ток или допустимый ток предохранителя определяет максимальную величину тока, которую предохранитель может выдержать без перегорания или плавления. Обычно это указывается в амперах, т. е. 2 А, 4 А, 600 А и т. д.

Номинальное напряжение предохранителя

Наряду с номинальным током предохранитель также указывается с максимальным напряжением, которым он может питаться. В зависимости от номинального напряжения предохранители снова классифицируются на предохранители низкого напряжения (НН) и предохранители высокого напряжения (ВН) (и даже миниатюрные предохранители).

I

² T (Ампер в квадрате в секунду)

I ² Значение T a Fuse измеряет тепловую энергию в предохранителе. Эта тепловая энергия обусловлена ​​протеканием тока, а также дугой, возникающей при перегорании плавкого предохранителя.

Отключающая способность предохранителя

Отключающая способность предохранителя также известна как номинальная отключающая способность или номинальная мощность короткого замыкания. Отключающая способность определяет максимальный безопасный ток, который предохранитель может отключить при напряжении ниже максимального номинального напряжения.

Классификация предохранителей

Несмотря на то, что работа предохранителя кажется простой, существуют различные методы классификации различных типов предохранителей. Основная классификация — это удобство использования, т. Е. Одноразовые предохранители и сбрасываемые предохранители.

Одноразовые предохранители, перегорающие из-за перегрузки по току в цепи, необходимо заменять вручную. Эти типы предохранителей часто используются в электрических и электронных системах в домах, промышленности, потребительских товарах и т. д.

Сбрасываемые предохранители, с другой стороны, автоматически сбрасываются после возникновения неисправности путем изменения их сопротивления.

Другая классификация основана на токоограничивающих и не токоограничивающих предохранителях. Токоограничивающие предохранители создают высокое сопротивление в цепи на короткое время. В токоограничивающих предохранителях, как только протекает избыточный ток, газы в предохранителе создают дугу, которая прерывает ток.

Типы предохранителей

Существует множество типов предохранителей для различных областей применения. Основная категория предохранителей основана на типе цепи, в которой они используются, т. е. предохранители переменного тока и предохранители постоянного тока. Опять же, предохранители переменного тока делятся на предохранители высокого напряжения (ВН) и предохранители низкого напряжения (НН).

Предохранители переменного тока высокого напряжения (ВН) используются для напряжения выше 1000 В, а предохранители переменного тока низкого напряжения (НН) используются для напряжения менее 1000 В. Предохранители низкого напряжения (LV) снова подразделяются на патронные предохранители (полностью закрытого типа), сменные предохранители (полузакрытого типа), плавкие предохранители, выпадающие предохранители и плавкие предохранители с ударником.

Предохранители высокого напряжения (ВН) подразделяются на предохранители патронного типа HRC (с высокой разрывной способностью), предохранители жидкостного типа HRC и предохранители выталкивающего типа.

На следующем рисунке показана таблица предохранителей, разделенных на основе переменного и постоянного тока.

Теперь мы рассмотрим различные типы предохранителей в целом, независимо от приведенной выше классификации.

Предохранители постоянного тока

Основное различие между предохранителями постоянного тока и предохранителями переменного тока заключается в размере предохранителя. В цепи постоянного тока, когда ток превышает предел, металлическая проволока в предохранителе плавится и отключает остальную часть цепи от источника питания.

Поскольку постоянный ток является постоянной величиной и всегда выше 0 В, существует вероятность возникновения электрической дуги между расплавленными проводами, которую будет трудно избежать и отключить. Следовательно, обычно электроды предохранителей постоянного тока располагаются на большем расстоянии по сравнению с предохранителями переменного тока.

Это минимизирует вероятность возникновения дуги, а поскольку расстояние между электродами увеличено, размер предохранителей постоянного тока сравнительно велик.

Предохранители переменного тока

Мы знаем, что переменный ток (и напряжение) колеблется 50 или 60 раз в секунду, и при этом амплитуда сигнала изменяется от минимума до максимума. В какой-то момент этих колебаний напряжение переменного тока достигает 0 В, и, следовательно, дуга между расплавленными электродами может быть легко прекращена.

В результате размер предохранителей переменного тока может быть намного меньше размера предохранителей постоянного тока.

Сменные предохранители

Сменные или комплектные предохранители типа Kat относятся к типу низковольтных (LV) предохранителей. Они чаще всего используются в домашней электропроводке, небольших производствах и других приложениях с малым током.

Разборные предохранители состоят из двух основных частей: основания предохранителя, включающего в себя входную и выходную клеммы, и держателя предохранителя, на котором закреплен плавкий элемент. Основание предохранителя обычно изготавливается из фарфора, а элемент предохранителя — из луженой меди, алюминия, свинца и т. д.

Держатель предохранителя можно легко вставить или снять с основания предохранителя без риска поражения электрическим током. Когда предохранитель перегорает из-за перегрузки по току, мы можем легко снять держатель предохранителя и заменить провод предохранителя. Это главное преимущество Rewirable Fuses.

Плавкие предохранители патронного или полностью закрытого типа

Как видно из названия, плавкие предохранители патронного или полностью закрытого типа имеют полностью закрытую конструкцию с плавкими вставками, заключенными в контейнер. Этот тип дизайна и конструкции поможет сохранить дугу в контейнере в случае перегорания предохранителя.

Предохранители картриджного типа представляют собой очень важную категорию предохранителей, которые используются почти во всех типах приложений, таких как низковольтные (НН), высоковольтные (ВН) и миниатюрные предохранители.

Предохранители патронного типа снова подразделяются на предохранители патронного типа D и предохранители патронного типа звена.

Предохранитель типа D – картриджный

Этот тип предохранителей состоит из картриджа, основания предохранителя, колпачка и переходного кольца. Патрон с плавким элементом в нем снабжен крышкой предохранителя и вставляется в основание предохранителя через переходное кольцо, и соединение завершается только тогда, когда наконечник патрона касается проводника.

Предохранители типа D не являются взаимозаменяемыми и обладают преимуществом высокой надежности.

Патронный предохранитель звенного типа или Предохранитель с высокой разрывной способностью (HRC)

Предохранители с большим временем разрыва или HRC представляют собой тип патронных предохранителей. В предохранителях HRC ток протекает через плавкий элемент при нормальных условиях.

В случае неисправности большой ток из-за короткого замыкания (или любой другой неисправности) будет протекать через предохранитель в течение короткого, но известного периода времени. Если неисправность устранена за это время, предохранитель не перегорит или плавкий элемент не расплавится.

Если неисправность сохраняется даже по прошествии некоторого времени, т. е. ток короткого замыкания длится дольше допустимого, предохранитель перегорает, расплавляя плавкий элемент.

Поскольку предохранители HRC предназначены для разрыва сильноточного тока, необходимо использовать специальный метод для контроля дуги, возникающей в случае перегорания предохранителя. Обычно корпус предохранителя изготовлен из фарфора или керамики, а камера плавкого элемента заполнена кварцевым песком.

Предохранители HRC бывают двух типов: ножевые и болтовые. Предохранители лезвийного типа также известны как предохранители втычного типа.

Корпус ножевого предохранителя обычно изготовлен из пластика, а две токопроводящие пластины ножевого типа прикреплены к плавкому элементу. Плавкие предохранители обычно используются в автомобилях.

Высоковольтные предохранители

Высоковольтные предохранители обычно используются в энергосистемах и обычно рассчитаны на напряжение от 1500 В до 138000 В. Высоковольтные предохранители (ВН) используются для защиты трансформаторов, либо небольших силовых трансформаторов, либо измерительных где автоматические выключатели не могут гарантировать защиту.

Плавкий элемент в высоковольтных предохранителях изготавливается из серебра или меди (иногда используется даже олово) для обеспечения надежной и стабильной работы. В высоковольтных (ВН) предохранителях выталкивающего типа камера плавкой вставки заполнена борной кислотой.

Самовосстанавливающиеся предохранители

Самовосстанавливающиеся предохранители также называются самовосстанавливающимися предохранителями. Их можно использовать даже после короткого замыкания (даже после нескольких неисправностей) без каких-либо проблем с заменой.

Плавкий элемент в самовосстанавливающихся предохранителях представляет собой термопластический термистор проводящего типа с полимерным положительным температурным коэффициентом (PPTC).

Если в цепи есть какая-либо неисправность, ток увеличивается, и в результате увеличивается общая температура предохранителя. Поскольку он имеет положительный температурный коэффициент, сопротивление элемента предохранителя увеличивается с повышением температуры (что вызвано коротким замыканием).

Это ограничит ток в остальной части цепи, и если неисправность будет устранена через некоторое время, температура упадет и предохранитель переустановится, чтобы обеспечить нормальную работу цепи.

Сбрасываемые предохранители часто используются в приложениях, где замена предохранителей затруднена, например, в военных или аэрокосмических приложениях.

Плавкие предохранители

Плавкие предохранители являются одноразовыми предохранителями и в основном являются предохранителями, чувствительными к температуре. Тепловые предохранители также называются тепловыми перемычками или термопредохранителями (TCO). Плавкий элемент в термопредохранителе изготовлен из чувствительного к температуре сплава.

Плавкий элемент плавкого предохранителя содержит механический пружинный контакт, который нормально замкнут. Когда температура в плавком элементе повышается (из-за перегрузки по току или условий окружающей среды), сплав плавкого элемента плавится и освобождает пружинный механизм. Это разомкнет цепь и предотвратит возгорание устройства.

Термопредохранители доступны в компактных размерах по очень низкой цене, что делает их полезными в устройствах, чувствительных к теплу, таких как фены, водонагреватели, кофеварки и т. д. используется в приложениях питания постоянного тока, таких как сотовые телефоны, жесткие диски, камеры, DVD-плееры и т. д., где пространство ограничено. Существуют различные типы предохранителей с микросхемой или предохранителей для поверхностного монтажа, такие как

• Быстродействующие предохранители с микросхемой
• Очень быстродействующие плавкие предохранители
• Медленно перегорающие предохранители
• Импульсно-устойчивые плавкие предохранители
• Сильноточные плавкие предохранители
• Телекоммуникационные предохранители

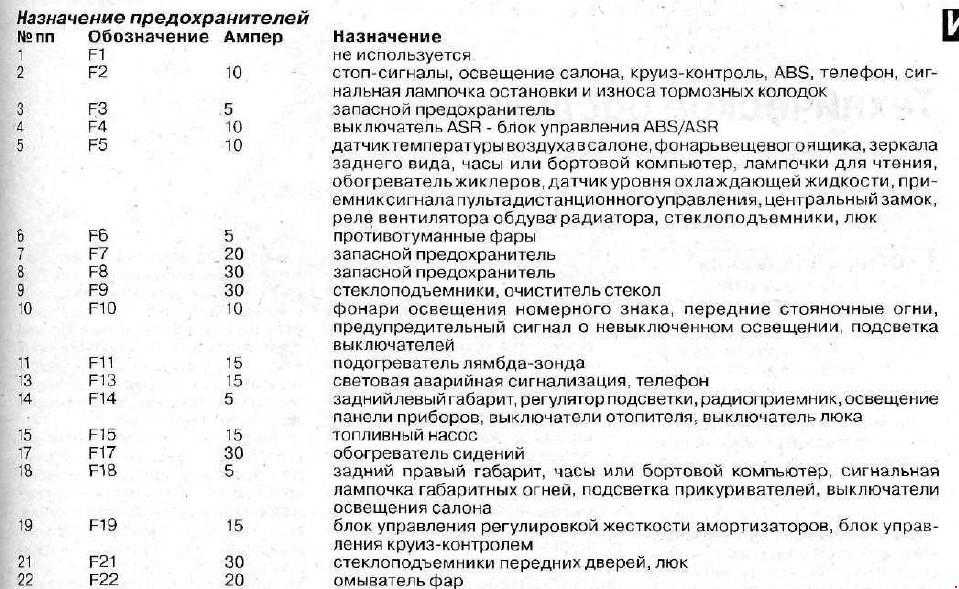

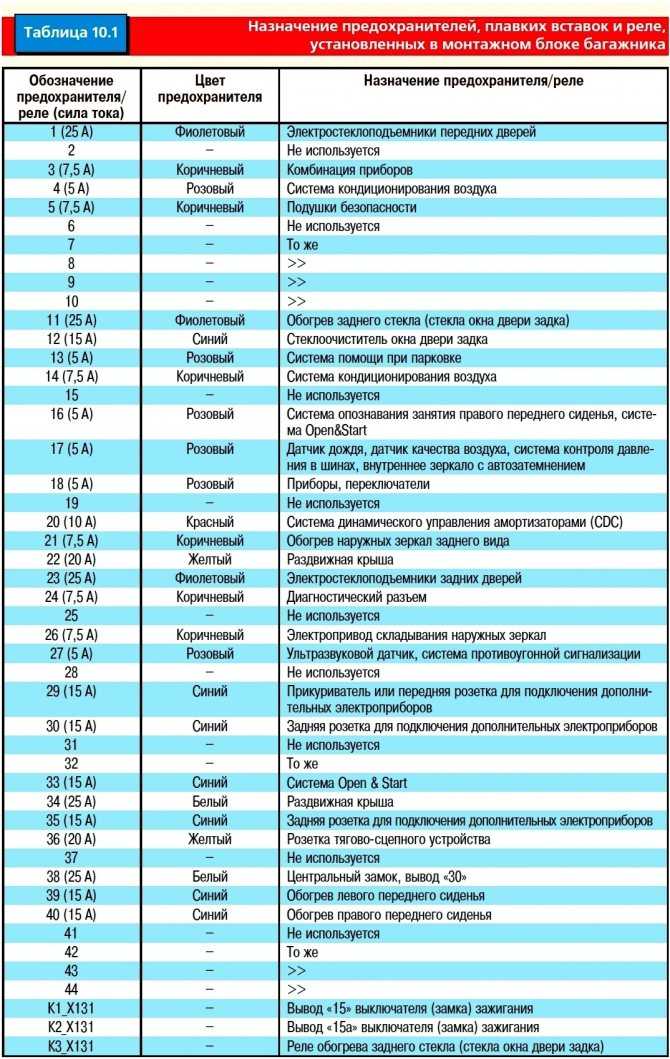

Автомобильные предохранители

Предохранители играют важную роль в электрическом соединении автомобиля. Перегрузка или короткое замыкание в автомобиле или велосипеде (или любом автомобиле, если на то пошло) могут привести к катастрофическим повреждениям как автомобиля, так и человека. Плавкие предохранители

типа Blade являются наиболее часто используемыми предохранителями в автомобилях, в то время как другие предохранители, такие как стеклянная трубка (или предохранитель Bosch), ограничители предохранителей и т.
