типов градирен | Использование и отличия
Обычная почта
Автор Брайан Б.
Тип градирни
Если вы ищете в Интернете « градирни типа », то этот пост для вас! Мы рассмотрим пять наиболее часто используемых типов градирен, включая поперечноточные, противоточные, с принудительной тягой, с принудительной тягой и устройства заводской сборки.
Градирни с поперечным потоком
Благодаря своей конструкции градирни с поперечным потоком заставляют горячую технологическую воду течь вниз по наполнителю. Это вызвано просто силой гравитации. Этот процесс происходит одновременно с горизонтальным обдувом падающей воды воздухом, что значительно охлаждает ее. Воздушный поток и структура воды — вот откуда модель с поперечным потоком получила свое название. Воде потребуется только гравитация для нисходящего потока, потому что нет никакой другой существующей силы, противодействующей ей. Затем вода будет равномерно распределяться по резервуарам горячей воды, расположенным над оросителями в градирне.
Противоточные градирни
Горячая технологическая вода течет вниз по наполнителю, продолжая свой поток на всем протяжении в бассейн холодной воды. Однако воздух поступает в нижнюю часть башни по сравнению с версиями с поперечным потоком. Оттуда воздух будет поступать вверх, проходя через протекающую засыпку воду. Конечным результатом здесь будет фаза охлаждения. Напорные трубы и сопла расположены дальше друг от друга, чем в градирнях с поперечным потоком. Это делается для того, чтобы ничто не мешало потоку воздуха в градирню.
Градирни с принудительной тягой
Использование градирни с принудительной тягой дает множество преимуществ. И именно поэтому так много промышленных предприятий выбирают эту модель по сравнению с другими вариантами. Градирни с принудительной тягой очень мощные, но в то же время экономичные. Эти модели будут отводить низкопотенциальное тепло, которое выделяется в процессе производства. Противоток воздуха в сочетании с горячей водой приводит к передаче тепла в охлаждающем наполнении.
Предприятия бумажной и химической промышленности часто отдают предпочтение подержанным градирням с принудительной тягой.
Градирни заводской сборки
Простая и легкая транспортировка, установка и эксплуатация — вот основные причины, по которым предприятиям нравятся градирни заводской сборки. Эти версии по-прежнему чрезвычайно популярны, потому что они являются одними из немногих башен, которые можно настроить в соответствии с вашими конкретными потребностями. Как правило, эти градирни используются для ОВКВ и промышленных приложений, где эффективность охлаждения не является приоритетом, а пространство ограничено.
Градирни с принудительной тягой
Эта версия оснащена вентилятором наверху башни, который вытягивает воздух вверх. Затем вентиляторы в градирнях с принудительной тягой выводят горячий влажный воздух из нагнетания. В результате высокая скорость выходящего воздуха снижает любую возможную рециркуляцию внутри градирни. Это основная цель этих моделей: исключить возможность попадания выбрасываемого воздуха обратно в зону воздухозаборника.
Градирня Использование
Эти градирни используются для охлаждения различных продуктов и оборудования. Несмотря на различные области применения и механизмы, связанные с этим продуктом, все градирни работают одинаково. Испарительное охлаждение используется во всех случаях.
Градирни используются для следующих и многих других целей:
- Еда и напитки
- Станки
- Химикаты
- Полупроводники
Установка, замена и ремонт градирен в Аризоне и Неваде
Наша команда предлагает полный ремонт градирен, который сэкономит вашей компании десятки тысяч долларов по сравнению с покупкой и установкой новых градирен. Ремонт и восстановление градирен продлевает срок службы вашего оборудования еще примерно на 15 лет и помогает вам окупить первоначальные инвестиции в градирню или имущество. Мы предлагаем установку, замену и ремонт градирен в Аризоне и Неваде. Мы также продаем другие детали и продукты для градирен.
Различные типы градирен
Содержание
- Как работают градирни
- Основные компоненты градирен
- Типы градирен
- Методы сборки градирни
- Свяжитесь с нами
Градирни незаменимы для охлаждения технологической воды и предотвращения перегрева оборудования. Они полезны на промышленных объектах, таких как нефтеперерабатывающие заводы, химические заводы и тепловые электростанции, и они распространены на производственных объектах и во многих зданиях с системами ОВКВ.
Градирни бывают разных типов, и очень важно выбрать тот, который соответствует потребностям вашего предприятия. В приведенном ниже руководстве мы объясним, как работают эти устройства, и обсудим некоторые типы градирен.
Градирни и принцип их работы
Градирня — это устройство, отводящее тепло. Он работает, приводя воздух и воду в контакт, охлаждая воду и выделяя нежелательное тепло в атмосферу. Градирни полезны в промышленных процессах, потому что промышленное оборудование имеет тенденцию генерировать огромное количество тепла.
Предприятиям нужны надежные способы рассеивания этого тепла, чтобы поддерживать прохладу в рабочей среде и снижать риск поломок и возгорания.
Градирни бывают разных размеров, некоторые из которых имеют площадь всего несколько квадратных футов, а некоторые — несколько сотен футов. Различные размеры позволяют использовать различные конфигурации нагрузки. Градирни также бывают разных форм и дизайнов интерьера, которые мы обсудим более подробно ниже.
Все градирни выполняют одну и ту же основную функцию — увеличивают площадь поверхности, на которой взаимодействуют воздух и вода. Большая площадь поверхности означает более эффективное испарение, а более эффективное испарение означает более быстрое охлаждение.
Как работает этот процесс? Как правило, горячая промышленная технологическая вода течет к градирне и поступает сверху. Затем вода стекает вниз через градирню. При этом оборудование внутри башни распределяет воду по большой площади поверхности, часто превращая воду в мелкие капли или тонкие пленки, площадь поверхности которых больше, чем у глубокой воды в резервуаре.
Увеличенный контакт воды с воздухом повышает теплопередачу за счет испарения.
Вода течет через градирню, теряя по пути тепло, пока не достигает отстойника на дне. Отстойник отправляет большую часть холодной воды обратно для охлаждения горячего оборудования. При передаче тепла от оборудования вода снова нагревается, вода возвращается в градирню, и процесс повторяется.
Основные компоненты градирен
Ниже приведены несколько основных компонентов многих градирен:
- Вентиляторы: Градирня может содержать большие вентиляторы, обеспечивающие циркуляцию значительных объемов воздуха. Хотя не для всех градирен требуются вентиляторы, во многих моделях они используются для создания и направления воздушного потока через градирню. Они могут проталкивать или втягивать воздух через градирню, а также могут быть осевыми или центробежными в зависимости от конкретных потребностей применения. Осевые вентиляторы более эффективны, тогда как центробежные вентиляторы работают тише и могут выдерживать более высокие уровни статического давления.
- Наполнитель: Наполнитель, также называемый влажным настилом или поверхностью, обычно состоит из текстурированного поливинилхлорида (ПВХ), который является неотъемлемой частью функции градирни. Обычно это хребты с открытыми пространствами для прохождения воздуха и воды. Его цель — позволить воде собираться на нем, тем самым максимально увеличивая площадь поверхности воды и облегчая теплообмен между водой и воздухом. Заполнение может быть нескольких типов. Наполнитель пленочного типа увеличивает площадь поверхности воды, распределяя ее в виде тонкой пленки. Наполнитель типа «разбрызгивание» увеличивает площадь поверхности воды, разбивая падающий поток воды на более мелкие капли.
- Распылительные форсунки: Распылительные форсунки в градирне также могут быть полезны для увеличения площади поверхности воды. В некоторых типах градирен, таких как противоточные градирни, распылительные форсунки рассеивают мелкие капли воды в воздухе. Распылитель помогает обеспечить равномерное распределение воды по наполнителю, а капли обеспечивают большую площадь поверхности для контакта с воздухом.
- Распределительный бассейн: Распределительный бассейн или бассейн горячей воды часто используется в градирнях с поперечным потоком. Распределительный бассейн заменяет распылительные форсунки, равномерно распределяя горячую воду по всей градирне. Он расположен на вершине башни и обычно состоит из поддона с отверстиями или соплами вдоль основания. Горячая вода поступает через верхнюю часть градирни, а отверстия или сопла равномерно выпускают ее на наполнитель внизу.
- Сборный бассейн: Сборный бассейн или бассейн для холодной воды находится в нижней части башни для сбора воды после ее охлаждения. В полевых моделях эти бассейны часто строятся из бетона, чтобы выдержать огромный вес воды, стекающей по башне.
- Впускные и выпускные отверстия: Впускные и выпускные отверстия в градирне забирают холодный воздух из окружающей среды и выпускают теплый воздух после того, как он поглотил тепло воды.
- Каплеуловители: Снос или потеря воды в градирне нежелательны, но иногда это происходит, когда капли воды попадают в выпускное отверстие и вытекают вместе с выходящим воздухом. Каплеуловители помогают удерживать воду в градирне. Они направляют поток воздуха в нескольких направлениях, чтобы он не уносил воду.
Каплеуловители помогают удерживать воду в градирне. Они направляют поток воздуха в нескольких направлениях, чтобы он не уносил воду. Типы градирен
Градирни бывают нескольких уникальных конструкций, в которых используются разные технологии для охлаждения технологической воды. Ниже мы обсудим некоторые из различных типов градирен.
В индустрии охлаждения градирни обычно подразделяются на несколько категорий, в том числе:
- Горизонтальный или вертикальный поток воздуха
- Используют ли они механические вентиляторы или естественную конвекцию
- Где и как расположены их вентиляторы
Одна градирня может относиться более чем к одной из перечисленных ниже категорий, например, градирня с принудительной тягой с противотоком или градирня с принудительной тягой с поперечным током.
Если вы ищете надежную градирню, у вас есть выбор из нескольких известных брендов. EVAPCO, ENEXIO, Baltimore Aircoil Company (BAC), Cooling Tower Systems, American Cooling Tower и многие другие производят надежную и качественную продукцию.
1. Crossflow
Градирни с поперечным потоком получили свое название потому, что воздух, который они используют, проходит перпендикулярно потоку воды. В градирнях с поперечным потоком используются брызговики, которые позволяют входящему воздуху проходить горизонтально через градирню. В то же время под действием силы тяжести горячая вода стекает из распределительных бассейнов наверху башни.
Поперечные градирни обладают преимуществом большой высоты и являются одними из самых простых в обслуживании моделей. Поскольку они используют гравитацию для облегчения контакта воздух-вода, они могут использовать насосы меньшего размера, поэтому они экономичны и просты в обслуживании — даже во время использования. И поскольку их струя не находится под давлением, они обеспечивают более переменный поток воды.
Однако они более подвержены замерзанию, чем противоточные градирни, и могут быть менее эффективными. Их конструкция также повышает вероятность засорения наполнителя грязью или мусором, особенно в ветреных, песчаных и пыльных регионах.
Градирни AXS компании EVAPCO являются хорошими примерами градирен с принудительной тягой с поперечным потоком.
2. Противоточные градирни
Противоточные градирни получили свое название потому, что воздух и вода поступают с противоположных концов градирни. В противоточной градирне, как и в поперечноточной градирне, вода стекает с верхней части градирни. В этом случае, однако, воздух также перемещается вертикально через брызговик от нижней части башни к вершине. Поскольку поток воздуха направлен вверх, в градирнях с противотоком нельзя использовать бассейны с гравитационным потоком, поэтому в этих градирнях используются распылительные форсунки под давлением для распределения воды по брызгозаливу.
Противоточные градирни имеют более скромные размеры, чем поперечные градирни, а значит, иногда могут обеспечить большую эффективность. А из-за их распределения распыления они обеспечивают большую устойчивость к замерзанию, чем градирни с поперечным потоком. Обширная площадь поверхности большого объема брызг, которые они производят, также делает теплопередачу более эффективной.
Однако большие затраты энергии и более мощные насосы, необходимые для подачи воздуха против потока воды, также могут привести к снижению эффективности работы и увеличению счетов за коммунальные услуги. Противоточные градирни также иногда испытывают трудности с переменным потоком воды, поскольку это может ухудшить характеристики распыления градирни. И они часто могут быть более шумными, чем их аналоги с поперечным потоком, потому что вода должна падать со дна наполнителя в сборный бассейн дальше.
Градирни ВАС Серии V являются хорошим примером противоточных градирен.
3. Естественная тяга
В отличие от механических градирен, таких как модели с принудительной и принудительной тягой, в градирнях с естественной или пассивной тягой используется естественная конвекция. Воздух проходит через башню естественным образом, а различия в плотности воздуха создают определенные модели движения.
Холодный сухой воздух, поступающий в градирню, менее плотный, чем теплый влажный воздух, выходящий после контакта с горячей водой, поэтому теплый воздух естественным образом поднимается вверх, а холодный опускается.
Эти движения создают стабильную, постоянную циркуляцию воздуха, которая помогает охлаждать поступающую воду и выделять тепло. Башни с естественной тягой часто имеют крутую архитектуру дымохода, чтобы улучшить естественный вертикальный поток воздуха.

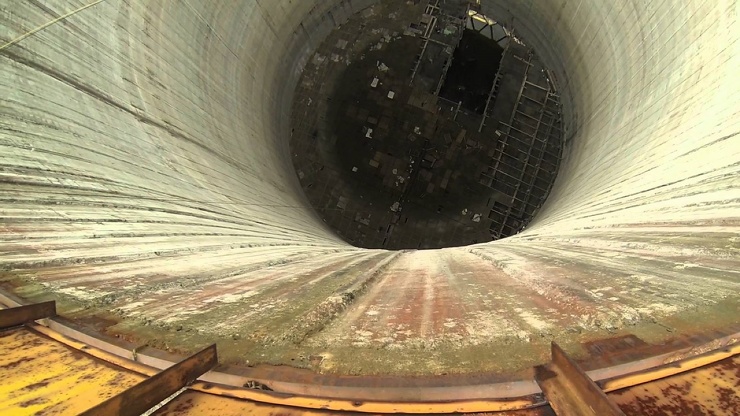

Одним из наиболее эффективных типов градирен с естественной тягой является гиперболическая градирня. В этих градирнях используется конструкция дымохода, позволяющая сухому прохладному наружному воздуху выталкивать теплый влажный воздух. Нижняя часть башни содержит засыпку, а холодный воздух, движущийся вверх, охлаждает разбрызгивающуюся над ней воду.
Гиперболические башни обладают многочисленными преимуществами. Их форма гиперболы помогает направить поток воздуха вверх, повышая эффективность. Они также, как правило, обеспечивают впечатляющую структурную целостность и прочность, при этом для их конструкции требуется лишь небольшое количество материалов. Они являются обычными конструкциями на промышленных объектах, таких как угольные электростанции.
ENEXIO производит хорошие образцы градирен с естественной тягой.
4. Вытяжная тяга
Градирни с вытяжной тягой используют механические средства, такие как системы вентиляторов, для перемещения воздуха через градирню. Градирня с принудительной тягой обычно имеет вентиляторы, расположенные в верхней части воздуховыпускного отверстия. Эти вентиляторы тянут холодный воздух через башню. Они получили свое название от впуска теплого влажного воздуха из выпускного отверстия.
Одним из преимуществ градирни с принудительной тягой является то, что сила всасывания означает, что воздух движется с высокой скоростью, когда он выходит из градирни. Эта высокая скорость отправляет воздух достаточно далеко, чтобы предотвратить нежелательную рециркуляцию.
Градирни AT EVAPCO и градирни SUN являются хорошими примерами противоточных градирен с искусственной тягой, как и градирни BAC PT2.
5. Нагнетательная градирня
Градирня с принудительной тягой похожа на градирню с принудительной тягой, но отличается расположением вентиляторов.
Градирня с принудительной тягой обычно имеет вентиляторы, расположенные на входе воздуха, а не на выходе воздуха. Эти вентиляторы, расположенные по бокам или у основания градирни, нагнетают воздух прямо в градирню, а не втягивают его.
Градирни с принудительной тягой всасывают воздух с высокой скоростью, но выпускают его с более низкой скоростью, поскольку трение замедляет воздух при прохождении через градирню. Эта более низкая скорость означает, что градирни с принудительной тягой более подвержены нежелательной рециркуляции воздуха. Их конструкция также делает их более дорогими и неэффективными в эксплуатации, поскольку они требуют большей мощности. Как и градирни с поперечным потоком, градирни с принудительной тягой более подвержены замерзанию, чем градирни других типов.
Однако градирни с принудительной тягой особенно полезны для помещений, поскольку они исключительно хорошо справляются с высоким давлением. Благодаря этой способности они хорошо подходят для небольших помещений.
Градирни EVAPCO LSTE и LPT-градирни являются хорошими примерами противоточных градирен с принудительной тягой.
Методы сборки градирен
Градирни имеют два основных метода сборки. Работники завода могут собирать башни непосредственно на заводе-изготовителе, а затем отправлять их на свои объекты, или рабочие могут собирать башни на объектах.
Заводская сборка
В градирнях заводской сборки сотрудники завода собирают градирню. Как только он будет готов, они транспортируют его в целости и сохранности в место, где он будет использоваться. Этот процесс предварительной сборки обычно лучше всего подходит для небольших башен, поскольку большие башни могут стать громоздкими при транспортировке или получить повреждения при транспортировке. Градирни заводской сборки полезны в приложениях с умеренными требованиями, таких как предприятия пищевой промышленности, автомобильные предприятия и системы охлаждения в различных отраслях промышленности.
EVAPCO, например, производит несколько различных моделей градирен заводской сборки.
Установка на месте
Если градирня слишком велика, хрупка или ее трудно транспортировать, место получения может решить установить ее на месте. В этом случае производитель или поставщик, как правило, предоставляет рабочую силу, а рабочие обычно строят башню рядом со зданием, в котором происходят производственные процессы.
В градирнях, устанавливаемых в полевых условиях, можно использовать как поперечноточные, так и противоточные конструкции. Поскольку у них мало ограничений по размеру и они могут быть намного больше, они часто используются в промышленных приложениях, потребляющих значительное количество энергии.
ENEXIO производит множество градирен, устанавливаемых на месте.
Если у вас градирня с поперечным или противотоком, с естественной тягой, с принудительной тягой или с принудительной тягой, в какой-то момент она, вероятно, потребует очистки. Содержание вашей градирни в чистоте и хорошем состоянии важно по нескольким причинам. Это помогает предотвратить накипь и коррозию, а также помогает предотвратить накопление микроорганизмов , которые могут распространять болезни, такие как Legionella .
