Ветряк флюгер: Как сделать флюгер (ветряк) своими руками

Содержание

виды флюгеров, способы создания и установка

Содержание

  1. Функции ветряка
  2. Флюгер
  3. Как своими руками делать интересный ветрогенератор?
  4. Флюгер Вильда
  5. Дымоходные флюгера-дефлекторы
  6. Современные метеорологические ветряки
  7. Флюгер-самолет своими руками
  8. Детский ветряк-самолет из ПЭТ бутылок
  9. Установка флюгера
  10. Рекомендуемые товары

Ветряк — устройство, способное получать энергию ветровых потоков и преобразовывать ее во вращательное движение. В настоящее время существует большое количество конструкций ветряков, имеющих разные виды лопастей, с осью вращения, расположенной в горизонтальной или вертикальной плоскости. При этом, все они выполняют одну и ту же работу, только с разной степенью эффективности.

Функции ветряка

Ветряк — это конструкция, способная выполнять множество функций. Традиционно ветряки приводили во вращение мельничные жернова. Со временем появилось большое количество механизмов, нуждающихся в приводе:

  • Насосы.
  • Электростанции разной мощности.
  • Декоративные элементы оформления участка, ландшафтные элементы.

Вариантов использования ветряков было бы намного больше, но их распространение ограничено из-за неравномерного распределения потоков ветра. Для России характерны слабые и умеренные ветра, поэтому строительство и использование ветряков уступило место гидроэнергетике.

В последнее время широкое распространение получают ветрогенераторы, обеспечивающие энергией частные дома. Также широко распространены декоративные элементы, изготавливаемые для оформления частных домов, различных зданий или сооружений. В этом случае вращающиеся части не передают движение ни на какие устройства (чаще всего), используясь сами по себе для оживления окружающего пейзажа.

Флюгер

Одна из интересных и эстетически привлекательных ролей ветряка — выполнение функций флюгера. Это устройство, помимо декоративного значения, выполняет обязанности метеорологического прибора. Флюгер способен определять скорость и направление ветра, позволяя получать статистическую информацию.

Накопленные данные могут быть использованы, например, для производства расчетов при создании большого ветрогенератора. Установка флюгера на крышу создает стильный элемент декора, украшает выступающие части кровли. В качестве материала для изготовления флюгера могут быть использованы:

  • металл,
  • пластик,
  • древесина.

Выбор материала обусловлен возможностями и предпочтениями владельца дома. Из метала можно создать высокохудожественное кованое изделие, но это доступно далеко не всем. Пластиковый флюгер не боится воздействия атмосферной влаги, но плохо реагирует на холод и солнечные лучи. Деревянные конструкции доступны большинству домашних мастеров, но сильно нуждаются в нанесении качественного защитного слоя от влаги.

Как своими руками делать интересный ветрогенератор?

Изготовление флюгера своими руками в первую очередь потребует решения двух вопросов:

  • выбор дизайна,
  • выбор материала.

Для того, чтобы определиться с дизайном флюгера, проще всего ознакомиться с фотографиями различных готовых конструкций, которые имеются в сети интернет. Любая фотогалерея способна дать наглядное представление о разнообразии флюгеров и обилии возможностей для самостоятельного изготовления.

Из материалов лидирует металл. Он наиболее прочен, долговечен и устойчив к внешним воздействиям. Кроме того, металл допускает разные способы обработки — ковку, сборку на резьбовые соединения, сварку. Единственное слабое место металла — коррозия, возникающая на незащищенной стальной поверхности.

Деревянные конструкции более доступны, поскольку для их изготовления требуются инструменты, имеющиеся практически у любого домашнего мастера. Кроме того, древесина легко поддается обработке и имеет высокую степень ремонтопригодности. При этом, устойчивость к механическим или физическим воздействиям у таких конструкций гораздо ниже, а условия эксплуатации подобных флюгеров не позволяют им существовать в течение длительного времени.

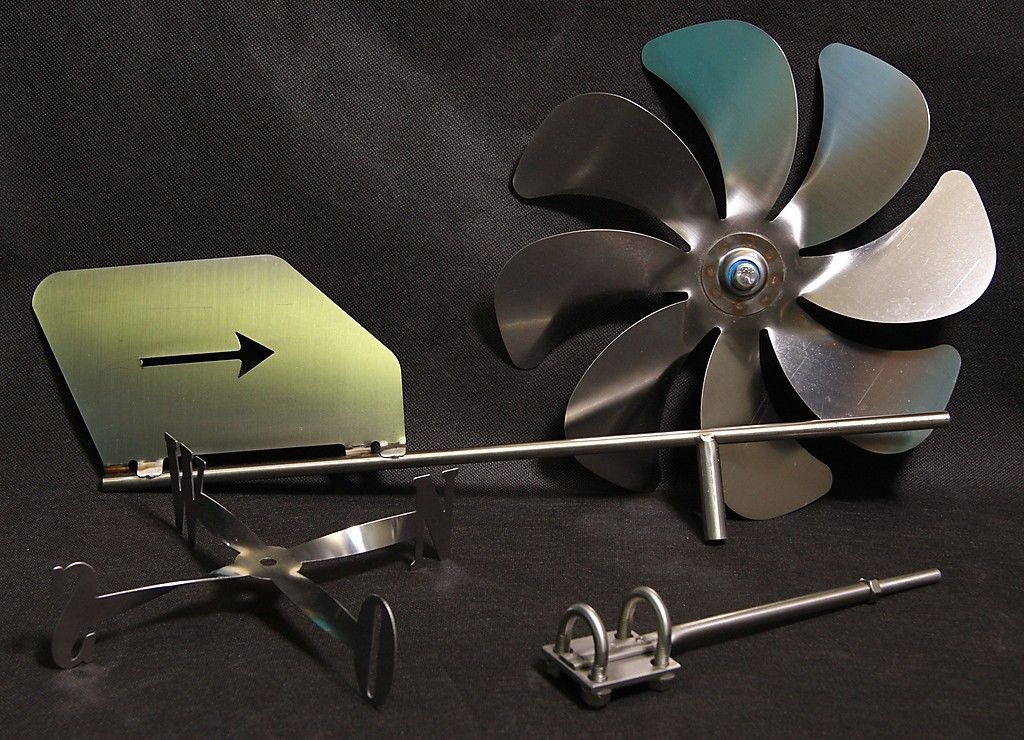

Основной элемент флюгера — рабочее колесо (крыльчатка), установленное на траверсе с хвостом, расположенном на противоположном конце. Центр тяжести траверсы является точкой установки поворотного механизма, позволяющего свободно вращаться вокруг своей оси для беспроблемной установки на ветер.

Размещение шарнира в точке равновесия очень важно, так как это позволяет обеспечить наиболее легкое вращение вокруг вертикальной оси по направлению ветра, устанавливающее правильное положение крыльчатки.

С точки зрения внешнего вида, построение флюгера дает массу возможностей. Существует огромное множество дизайнерских и конструктивных решений, позволяющих изготовить оригинальный и привлекательный флюгер, изменяющий внешность крыши дома и придающий ему романтический облик. Рассмотрим некоторые виды флюгеров:

Флюгер Вильда

Этот флюгер представляет собой метеорологический прибор, способный измерять скорость и направление ветра. Он используется уже более 100 лет, а изобретение устройств, входящих в его состав, относится к средним векам.

Конструкция состоит из вертикальной оси, на которую насажена флюгарка (горизонтальная часть, вращающаяся вокруг оси и указывающая направление ветра). На оси установлены 8 лучей, расположенных в горизонтальной плоскости (роза ветров). При установке эти лучи точно направляются по сторонам света. Ось север-юг отмечается стрелкой для лучшего ориентирования. Положение флюгарки относительно них указывает направление ветра в данный момент.

Кроме того, в состав конструкции входит анемометр — прибор, показывающий скорость ветра. Он устроен довольно просто — имеется вертикально повешенная за верхний торец доска определенного веса. По величине отклонения ее от вертикали определяется сила ветра. Для этого установлена дугообразная шкала, наглядно демонстрирующая величину отклонения.

Существуют конструкции с тяжелой и легкой досками, предназначенные для сильных и слабых ветров.

Дымоходные флюгера-дефлекторы

Эти устройства устанавливаются на выход дымовой трубы и служат для ее украшения и рассеивания дыма. Кроме того, дефлектор препятствует попаданию внутрь дымохода дождевых капель, проникновению птиц или мелких животных. При выходе из трубы дыми устройство начинает вращаться, рассеивая поток в стороны. Кроме того, флюгер направляется по ветру, что препятствует задуванию потока в дымоход и попаданию дыма в помещения. Изготовление такого флюгера просто, в качестве материала используется оцинкованная сталь. Форма флюгера представляет собой наклонный участок трубы, разрезанный в продольном направлении. Сверху устанавливается хвост, направляющий устройство по ветру.

Устройство простое, но требует периодического обслуживания, так как копоть и конденсат забивают подшипники или втулки, отчего вращение устройства затрудняется.

Современные метеорологические ветряки

Современные метеорологические флюгера используют электронные устройства, определяющие скорость и направление ветра с высокой степенью точности. Для этого используются различные типы датчиков, определяющих скорость вращения крыльчатки и переводящие ее в скорость ветра, или определяющие усилие, создаваемое потоком на плоскость, противостоящую его направлению. Большинство этих устройств используется в научных целях и для украшения верхнего яруса крыши зданий не применяется.

Флюгер-самолет своими руками

Обычный вид такого ветряка напоминает самолет — вращающаяся крыльчатка похожа на пропеллер, а хвост, выполняющий роль стабилизатора, автоматически устанавливающего положение устройства по ветру, делается в виде хвоста самолета. Такая форма обыгрывается в художественном смысле при помощи различных элементов, например, крыльев или иных деталей.

Изготовление такого устройства несложно. Его можно сделать вместе с детьми, которым очень нравится мастерить подобные «живые» игрушки. Для выполнения работы потребуется минимальный набор инструментов, а устанавливать такое устройство совсем необязательно на крыше, что довольно опасно. Проще всего укрепить флюгер перед окном или на невысоком шесте на улице, где за ним будет удобно наблюдать.

Детский ветряк-самолет из ПЭТ бутылок

Как вариант, можно изготовить флюгер-самолет из пластиковых бутылок. Простейший способ таков:

  • отмытая бутылка прорезается по бокам для установки крыльев;
  • сбоку делается продолговатое отверстие для установки бруска, который послужит основанием для вращения;
  • крылья изготавливаются из картона и просовываются в боковые прорези;
  • в брусок, установленный внутри, вбивается гвоздь (или шуруп), который вставляется в вертикальную трубочку. Этот гвоздь является осью вращения устройства;
  • в крышке бутылки делается отверстие, в которое помещается гвоздь или шуруп. Это — ось для пропеллера;
  • пропеллер делается из картона и одевается на ось;
  • хвост самолета изготавливается из картона и крепится в задней части «фюзеляжа» на клей или скотч. Как вариант, пропеллер можно вырезать из донышка другой бутылки и так же установить на ось в пробке.

Флюгер устанавливается на улице и радует детей своей работой.

Установка флюгера

Монтаж флюгера производится на высшую точку крыши. Обычно это конек или дымоход, иногда — антенна или иное сооружение. Главное, чтобы это была высшая точка, другие варианты установки сильно снижают эффект от работы устройства. Все элементы конструкции должны быть тщательно отбалансированы, чтобы обеспечить максимальную легкость вращения. Шток, на котором будет расположен флюгер, должен быть качественно закреплен, но иметь возможность демонтажа для периодического обслуживания.

Важно! Установка флюгера — опасная операция, производимая на высоте. Выполнять ее следует с соблюдением мер безопасности. В обязательном порядке надо использовать индивидуальные средства защиты — например, страховочный пояс.

Ветряки, выполняющие функции флюгеров, довольно широко распространены среди владельцев частных домов. Они играют роль декоративных элементов, украшают крышу, придают дому особенный шарм и стиль. Устройства просты и могут быть изготовлены самостоятельно, что увеличивает их привлекательность для пользователей.

Рекомендуемые товары





Как вам статья?

флюгер из бутылки своими руками

Содержание статьи

Ветряк — флюгер из ПЭТ бутылок своими руками

Вариант изготовления своими руками ветряка — флюгера из ПЭТ бутылки. Самая сложная в изготовлении часть любого ветряка — ветровое колесо. Изготовим это колесо из донышка пластиковой бутылки.

Как сделать ветряк — флюгер своими руками

1. Для конструкции ветряка потребуется две бутылки. В опытном образце ветряк сделан из двух бутылок емкостью 0.5л. В одной из бутылок должна быть пробка для спортивного питания.

2. Из рельефа опоры ПЭТ бутылки на пять точек можно вырезать ветровое колесо, которое будет вращаться на ветру. Для этого намечаем контуры будущего колеса, например, фломастером.

3. Вырезаем ветровое колесо. Здесь не все так просто, ближе к центру донышка прочность и толщина пластмассы увеличивается и вырезать все колесо ножницами может не получиться. Ближе к центру вырезал колесо ручным лобзиком.

4. В центре колеса сверлим отверстие чуть большего диаметра оси. Центр точки сверления хорошо виден в любой заготовке.

Как сделать флюгер своими руками из пластиковой бутылки

Флюгер придуман был давно в качестве метеорологического указателя силы и направления ветра. Позже его начали использовать, как украшение дома или рекламу какого-то заведения. Например, сапожник устанавливал себе на входе флюгер с изображением сапога. Он от ветра крутился и привлекал внимание прохожих, заманивая в мастерскую. Цирюльник использовал флюгер-ножницы, мельник – изображение мельницы.

Разнообразие флюгеров

Изготовление флюгеров привлекло многих мастеров. Делали их коваными и резными, деревянными и стальными. Художники придумывали сюжетные картинки с двигающимися фигурками. В старину люди настолько увлеклись таким занятием, что почти на каждом здании стояло это украшение. Виды флюгеров впечатляют знатоков до сих пор. В советское время немного утихло изготовление таких изделий, но сейчас традиция возрождается.

В наше время качество и разнообразие материалов очень велико. Их делают профессиональные мастера и простые люди. Зная, как сделать флюгер, выполнить данную операцию может и ребенок. Дети уже в детском саду делают простые ветряки из бумаги. А вот из пластиковых бутылок могут сделать флюгер школьники или родители вместе с детьми.

Флюгер “Юла”

Чтобы сделать флюгер своими руками из пластиковой бутылки, нужно иметь 2-литровую пустую бутылку, можно взять цветную. Разрезать ее пополам. В центре круглого донышка нужно пробить отверстие и прокрутить в нем несколько раз нагретым металлическим прутом. От температуры пластик расплавится, и отверстие будет с красивым ровным краем. Это нужно для того, чтобы флюгер свободно крутился вокруг своей оси.

Следующим этапом будет нарезка бахромы одинаковой длины на нижней и на верхней половине. До краев оставляем 5 см. После этого полоски нужно пригладить в сторону основания так, чтобы получился цветок. Дальше идет процесс склеивания их между собой. Для того чтобы получился объемный флюгер, нужно при склеивании одну из полос перевернуть и передвинуть на единицу. В итоге имеем форму елочного фонарика.

Можно украсить полоски рисунком. Для этого рисуются горизонтальные линии или кружочки. Осталось надеть бутылку на палку и через крышку забить гвоздь. Забивают его неплотно, чтобы бутылка свободно крутилась.

Двухъярусный флюгер

Для того чтобы изготовить самодельный флюгер из 2 ярусов, нужно иметь очень острое лезвие или канцелярский нож. Берется двухлитровая пластиковая бутылка, размечаются фломастером 2 полосы параллельные полосы в верхней части и 2 полосы внизу. Расстояние между полосками разное, например, между верхними полосками – 5 см, а между нижними – 10 см. Дальше начинается самый трудоемкий процесс. Нужно измерить круглым метром периметр бутылки, поделить его на равные части, поставить точки сверху и снизу. Между полосками, используя лекало, нарисуйте полукруги, соединяя противоположные точки.

То же самое проделать и с нижними двумя полосками. Осталось правильно надрезать по размеченным полукругам. Однако с пустой бутылкой это будет сделать тяжело, поэтому лучше ее заполнить чем-то плотным, например, песком. Полученные дуги нужно будет пригладить, отогнув в противоположную сторону. Дальше можно по желанию раскрасить верхние дуги одним цветом, нижние – другим, а полоску между ними заклеить цветным скотчем. Потом процедура полностью повторяется, как в первом флюгере. Нужно пробить отверстие в донышке бутылки и продеть сквозь отверстие шнурок, подвесив на ветку.

“Колесо обозрения”

На каждом дачном участке найдется старый детский велосипед, из которого ребенок давно вырос. Воспользуемся ним для того, чтобы сделать флюгер своими руками из пластиковой бутылки. Хотя бутылок понадобится несколько, желательно четное количество. Для эстетичного внешнего вида можно взять бутылки разного размера и цвета. Например, большие бутылки будут желтого цвета, а маленькие – зеленого. Дальше займемся разметкой колеса.

Для этого нужно нарисовать чертеж флюгера с размерами. Сначала обвести колесо на куске старых обоев. На отметить центр на полученном круге и разбить его на равные сектора так, чтобы было четное количество радиусов. В месте соединения с окружностью ставим точки. После разметки переносим все на колесо. Дальше сверлим отверстия по кругу, в каждое вставляем болт и прикручиваем крышку от бутылки так, чтобы резьба была снаружи колеса.

Следующим этапом будет подготовка бутылок. Маленькие прикручиваются через одну крышку сразу на колесо, а с больших – срезается часть боковой стенки. Получается лопасть, которая будет отталкивать воздух при вращении флюгера. Потом их тоже вкручиваем на оставшиеся места. Лопасти должны смотреть в одном направлении.

Остается только сделать держатель для колеса. Тут можно использовать деревянный брусок, на который сверху на длинном болте крепится велосипедное колесо.

Горизонтальная вертушка

Один из самых быстрых способов сделать флюгер своими руками из пластиковой бутылки считается изготовление горизонтальной вертушки. Для этого нужно взять пустую 1,0- или 1,5-литровую бутылку, желательно цветную. Сверху, в начале ровной поверхности, разметить равной ширины полоски. Расстояние между ними тоже должно быть одинаковым. Прорезаем по полученным линиям до конца ровной части бутылки, до нижнего ободка.

Дальше делаем надрезы полос снизу, через одну. Одну полосу оставляем на месте, а следующую нужно снизу надрезать и загнуть в противоположную сторону. Край полосы лучше закруглить. Дальше в крышке делаем отверстие для металлического прутика. Одну часть его вставляем в деревянный брусок, а другой – в бутылку через крышку. Лопасти украшаем по своему желанию.

Самый простой флюгер

Это вариант покажет, как сделать флюгер просто и быстро, когда совсем нет на это времени, а ребенку он срочно понадобился. Берем пластиковую бутылку, желательно двухлитровую, и делаем надрезы в виде квадратной скобки.

Получившиеся прямоугольники отгибаем в сторону до образования прямого угла. Осталось проделать в донышке отверстие и вставить тонкий прут. Изделие готово. Заодно, раз уже малыш заставил вас потрудиться, то и вы, в свою очередь дайте ему задание красиво украсить флюгер.

Пластиковый страшила

Иногда огородники и дачники, в целях сохранения плодов на деревьях, используют флюгеры, которые на ветру крутятся и распугивают птиц. Последний вариант флюгера нужно поставить на шест посреди огорода, и ваш урожай будет спасен. Для этого берем две одинаковые 1,5-литровые бутылки и отрезаем у них дно. Дальше склеиваем их между собой. Можно использовать термоклей с пистолетом, а можно несколько раз обернуть прозрачным скотчем. Получается длинный цилиндр.

Дальше понадобятся шесть донышек с маленьких пластиковых бутылок одинакового размера. Также берем термоклей и приклеиваем 3 донышка за боковую поверхность, на равном расстоянии вокруг верхней части цилиндра. Проделываем то же самое и снизу. Открытой частью донышки должны смотреть в одном направлении. Остается взять краски или разноцветную самоклейку и нарисовать черты лица нашему страшиле. Дальше в крышках проделываем отверстия и надеваем сооружение на длинный металлический прут.

Как видите, изготовить флюгер своими руками из пластиковой бутылки – дело несложное. Можете придумать свои варианты.

Ветряк из пластиковых бутылок и флюгер своими руками

Изобретение флюгера уходит корнями в далекое прошлое. Ветряки изготавливали из металла в форме животных или птиц. Кроме указания направления ветра, флюгер считался оберегом города от врагов. Сейчас изделие используют больше как декоративное украшение, изготовляя его своими руками из подручных материалов. На дачах многие делают флюгер из пластиковой бутылки не только ради забавы. Его звук и вращение отпугивает птиц от урожая.

Общее устройство флюгера

Разные флюгеры отличаются по форме и материалу, но общее их устройство остается неизменным на протяжении многих лет.

Ветряк состоит из следующих деталей:

  • Корпус удерживает вращающуюся ось. Для металлической конструкции применяется труба с двумя подшипниками. Корпусом изделия из пластиковой бутылки может послужить обыкновенный деревянный брусок.
  • Защитный колпак располагается на оси. По форме он напоминает конус и служит зонтиком корпуса, закрывающим его от дождя. Вдобавок колпак служит ограничителем оси, удерживая ее на определенной высоте.
  • Ось соединяет флюгарку с корпусом. На ней вращается верхняя часть от воздействия ветра. Изготавливают ось своими руками из ровного стального прута. Для ПЭТ бутылки подойдет даже гвоздь.
  • Роза ветров представляет крестовину из полос или прутов с закрепленными буквами, указывающими стороны света. По флюгарке и стрелкам розы ветров узнают направление ветра.
  • Флюгаркой называют вращающуюся часть. Она-то и указывает направление ветра по розе ветров. Для красоты флюгарке придают форму птицы или зверя. Самую простую конструкцию делают своими руками из ПЭТ бутылки. Указателем флюгарки служит стрелка, а противовес необходим для центрации на оси.

По такому же принципу изготавливают ветряк из пластиковой емкости. Если в определении направления ветра нет надобности, розу ветров из конструкции можно исключить. Да и защитный колпачок не играет существенной роли из-за отсутствия подшипников.

Самостоятельное изготовление ветряка из ПЭТ бутылок

Изготовление ветряка своими руками из ПЭТ бутылки не займет много времени. Самым сложным здесь будет процесс вырезания пропеллера. Для красоты его можно сделать с емкости другого цвета. Например, корпус будет прозрачный, а пропеллер – коричневый.
Но обо всем по порядку:

    Для изготовления флюгера понадобится 2 бутылки. Цвет и емкость можно взять по предпочтению. Обязательно наличие 1 пробки для крепления пропеллера.

Сделанный своими руками ветряк готов. Осталось его закрепить на мачту и установить как можно выше.

Какие функции выполняет изделие из бутылки

Больше всего флюгеры востребованы жителями приморских поселков. Например, рыбаки узнают направление ветра и определяют, будет ли шторм.
Сделанный своими руками и установленный во дворе флюгер из ПЭТ бутылки может выполнять такие функции:

  • При выполнении некоторых сельхозработ флюгер поможет учитывать направление и силу ветра. Особенно это важно при посеве мелких семян растений или во время обрабатывания участка химикатами.
  • Красиво сделанный ветряк является декоративным украшением двора, выделяющим его среди соседских участков. Особенно привлекательно смотрятся большие конструкции из цветных бутылок.
  • Флюгер из четырех бутылок способен издавать звуки, отпугивающие птиц от подоспевающего урожая. Некоторые дачники конструкцией, представленной на фото, отпугивают кротов.
  • Если приложить фантазию, флюгарок может стать рекламой деятельности хозяина. Его изготовляют по роду занятий. Например, сделать вывеску сапожнику поможет ветряк, сделанный по форме сапога.

Установка на даче ветряка из ПЭТ бутылки не заберет много времени, зато радости детям доставит максимум, плюс добавит украшение двора.
