Смонтированные детали схемы располагаются непосредственно в светильнике, либо в коробке выключателя. Продление срока службы лампы накаливания Этот автомат уменьшает броски тока через осветительную лампу в момент ее включения. При замыкании контактов выключателя Q1 ламла EL1 начинает светиться вполнакала, поскольку ток через нее протекает только во время положительных полупериодов сетевого напряжения на нижнем, по схеме, проводе питания. Во время же отрицательных полупериодов заряжается конденсатор С1. Как только напряжение на конденсаторе достигнет напряжения стабилизации стабилитрона VD2, откроется тринистор VS1 и лампа вспыхнет почти в полный накал.  Показанные на схеме детали рассчитаны на работу автомата с лампой (или лампами) мощностью до 150 Вт. Для более мощной нагрузки (500… 700 Вт) нужно установить диод VD3 с допустимым выпрямленным током 2…3 А (например, КД202Л). Трииистор при этом можно не устанавливать на радиатор.Налаживают автомат при отключенном диоде VD3. Вместо резистора R3 желательно временно впаять переменный, сопротивлением 15 кОм или 22 кОм. Через несколько секунд после включения устройства в сеть должна загореться мерцающим светом лампа EL1. Если свечения ее нет, подбирают переменным резистором ток управляющего электрода тринистора. Затем измеряют напряжение на конденсаторе. Если оно превышает 50 В, заменяют конденсатор другим, с большим номинальным напряжением или устанавливают стабилитрон с меньшим напряжением стабилизации.После этого подключают диод VD3 и измеряют переменное напряжение на лампе. Изменить его в ту или иную сторону можно подбором резистора R1, но значительно уменьшать сопротивление резистора по сравнению с указанным на схеме нежелательно, иначе уменьшится продолжительность предварительного разогрева нити лампы (оно не должно быть менее 2 с) — до включения тринистора. Источник: Радио №7, 1988 г., стр.51 Автор: Отец и сын Чумаковы, г. Дзержинск Продление срока службы ламп накаливания Осветительные лампы могут перегорать — это знают все. Причины, по которым это происходят, известны. Также известно, как можно продлить «жизнь» лампам. Однако большинство из этих решений достаточно сложны при их практическом воплощении: требуется большое количество элементов, что снижает надежность устройства и затрудняет его монтаж в коробке штатного выключателя сети; необходима наладка устройства.Достичь желаемого можно проще — понадобится только двухполюсный (двухклавишный) выключатель и кремниевый диод.На рис.1 показана принципиальная схема светильника, все детали которого (кроме осветительной лампы EL1) монтируют в коробке штатного выключателя сети или в подставке настольной лампы. Крепят детали навесным монтажом — и вся конструкция получается компактной.Особенностью выключателя является наличие двух клавиш — SA1, SA2. Поэтому, если у вас установлен одноклавишный выключатель, его необходимо заменить на двухклавишный.Работает устройство следующим образом. В исходном состоянии контакты выключателей SA1, SA2 разомкнуты. При включении лампы EL1 сначала нажимают на клавишу выключателя SA1. Ток сети проходит через цепь: диод VD1, замкнутые контакты SA1, лампа EL1. Диод VD1 необходим как однополупериодный выпрямитель. Поэтому на лампу поступает однополупериодное выпрямленное напряжение, что уменьшает значение рассеиваемой лампой мощности в два раза — лампа горит вполнакала. Это предохраняет еще холодную нить накала от возможного перегорания, так как значение ее сопротивления в этот момент может быть недостаточным для того, чтобы выдержать номинальную мощность.После этого замыкают контакты выключателя SA2 и на лампу поступает все напряжение сети. Теперь лампа будет гореть в полную мощность.Иначе говоря, благодаря диоду VD1 и выключателям SА1, SA2 можно избежать режима перегрузки для нити накала EL1 в момент включения лампы, что значительно продлевает ее «жизнь».Для того чтобы в темноте можно было легко найти клавишу выключателя SA1, ее подсвечивают неоновой лампой HL1. При этом ночью часто не требуется полного освещения -достаточно дежурного, когда лампа EL1 горит вполнакала. Тогда пользуются только выключателем SA1, который виден в темноте.Диод VD1 серии Д226Б применяют при мощности ламп накаливания до 100 Вт. Если используемые для освещения лампы рассчитаны на мощность более 100 Вт, необходимо поставить диод серии КД202М. Неоновая лампа может быть типа ТН-0,2 или МН-6. В выключателе ее необходимо расположить так, чтобы она освещала только клавишу SA1.  Рис. 1. Недостатком устройства является необходимость соблюдения очередности нажатий на клавиши выключателей SA1, SA2. Чтобы устранить его, потребуется еще один диод, который монтируют вместо неоновой лампы (на рис.2 — это VD1).Включают диоды VD1, VD2 навстречу либо соединяют друг с другом их катоды, либо аноды. Теперь очередность нажатия на клавиши не влияет на работу светильника. В любом случае — нажата ли клавиша SA1 или клавиша SA2 — лампа EL1 горит вполнакала. И только когда нажаты обе клавиши, лампа горит в полную мощность.Выключают светильни к (и в первом, и во втором вариантах), одновременно размыкая контакты выключателей SA1, SA2.  Рис. 2. Если в светильнике (люстре) установлено несколько ламп и они включаются раздельно, необходимо применить трехполюсный (трехклавишный) выключатель. На рис.3 и 4 показаны схемы таких светильников. Принцип их работы аналогичен рассмотренным выше устройствам. Сначала (в зависимости от того, какую лампу — EL1 или EL2 или обе одновременно — нужно включить, рис.3) замыкают контакты выключателей SA1 либо SA2, либо одновременно обоих. Лампы будут гореть вполнакала. Затем замыкают выключатель SA3 -лампы загораются в полную мощность.Для устройства, принципиальная схема которого показана на рис.4, очередность включения не влияет на работу ламп. А при замкнутом выключателе SA3 можно, комбинируя положениями выключателей SA1, SA2, получить дополнительные режимы работы светильника. Например, если замкнуть SA1, а SA2 останется разомкнутым, то лампа EL1 будет гореть в полную мощность, а EL2 — вполнакала. И наоборот, если замкнуть SA2, а SA1 разомкнуть, то EL1 будет гореть вполнакала, а EL2 — в полную мощность.Чтобы выключить светильник, размыкают контакты выключателей SA1 — SА3 одновременно.Монтируют диоды VD1 -VD3 непосредственно в коробке трехклавишного выключателя. Причем при мощности ламп более 100 Вт диоды VD1, VD2 должны быть серии КД202М или аналогичные, рассчитанные на потребляемый светильником ток.  Рис. 3.  Рис. 4. Р.S. Несмотря на простоту схемного решения, устройства, обладают тем недостатком, что не предохраняют нить накала лампы от разрушительного действия кратковременного «броска» тока сети в момент включения лампы, так как ВАХ диода не аналогична характеристике бареттера. «Жизнь» лампы будет зависеть от значения мощности импульса токай от состояния нити накала. В силу этого, при стечении неблагоприятных факторов — повышенное напряжение в сети, сильная эрозия нити накала,- вероятность перегорания лампы не меньше, чем и без данного устройства. Однако подобное решение можно с успехом использовать, когда возникает необходимость перевести, например, настольный светильник в дежурный (ночной) режим работы. Следует сказать, что промышленность выпускает для подобных целей специальные переключатели, в частности ПМ-100, основой которых служит однополупериодный диодный выпрямитель. Источник: Радио №9, 1993 г., стр.32Автор: К. КОЛОМОЙЦЕВ г. Ивано-Франковск
Плавное включение ламп накаливания. В статье «Мягкая» нагрузка в электросети («Радио», 1988, № 10, с. 61) описано устройство для «плавного» подключения нагрузки к электросети переменного тока. Подобные устройства с успехом могут быть применены для коммутации электроосветительных приборов. Как известно, сопротивление нити лампы накаливания в холодном состоянии значительно меньше, чем в нагретом. Именно поэтому лампы накаливания чаще всего выходят из строя в момент включения. При «мягком» подключении лампы ток через нить увеличивается плавно, не достигая экстремального значения, поэтому долговечность лампы неизмеримо возрастает. Однако реализация упомянутых устройств сопряжена с рядом затруднений. Во-первых, требуется применение оксидных конденсаторов большой емкости, которые в целях безопасности должны быть рассчитаны на напряжение не менее 400 В. Это приводит к существенному увеличению габаритов устройства. Во-вторых, тот факт, что выключатель встроен в само устройство, заставляет прокладывать дополнительные подводящие провода. Во многих случаях это усложняет конструкцию, так как пользоваться имеющимся выключателем готового осветительного прибора. (например, торшера или люстры с кнопкой, смонтированной на шнуре питания) оказывается, как правило, невозможно. Обойти перечисленные трудности позволяет устройство, описанное ниже. Оно (см. схему) выполнено в виде дву-полюсника. Это позволяет разместить плату с его деталями в любом удобном месте, включив в разрыв провода, соединяющего выключатель SA1 (пригоден имеющийся в осветительном приборе) с лампой HL1 (или группой параллельно включенных ламп). Устройство допускает совмещение с настенным выключателем — может быть «спрятано» например внутри люстры.  Применение транзистора КТ848А, обладающего большим статическим коэффициентом передачи тока и значительной мощностью, дало возможность обойтись конденсатором С1 сравнительно небольшой емкости. К тому же этот транзистор (он применяется в электронном коммутаторе 36.37.34 бесконтактной системы зажигания автомобилей «Самара» и «Таврия») нетрудно приобрести в магазинах автомобильных запасных частей. Он относится к числу так называемых «составных», поэтому может работать при сравнительно небольшом базовом токе, что и дало возможность использовать резистор R1 довольно большого сопротивления и соответственно уменьшить емкость конденсатора С1. Это позволило сократить габариты устройства. При указанных на схеме типах и номиналах деталей длительность задержки включения лампы HL1 равна примерно 100 мс, а выключения — 5 мс. Это гарантирует необходимую постепенность прогрева нити лампы при любом возможном характере коммутации тока выключателем SA1. Между прочим, установленная временная задержка включения лампы совершенно незаметна, зрительно зажигание лампы будет происходить по-прежнему практически мгновенно. При мощности лампы до 100 Вт транзистор VT1 можно монтировать без теплоотвода. При ее большем значении (максимальная допустимая мощность 300 Вт) потребуется небольшой теплоотвод. Диоды КД202К можно заменить на другие этой же серии с буквенным индексом от Л до С. В ряде случаев конструктивно удобнее использовать диодные матрицы серии К Ц, подходящие по напряжению и току. Описанное устройство эксплуатируется автором в осветительной люстре уже несколько лет, причем за это время не потребовалось-замены ни одной из ламп. Источник: РАДИО № 12-90г., с.53Автор: В.БАННИКОВ г.Москва acule.ru Schematics. Схемотехника. Вечная лампа. / Блог им. Markony / МтааламуВот и еще одна «экономная» лампа хлопнула… Уже 4-ая за 2-а года. Подсчитаем убытки от такой экономии. За 2-а года 2 лампы по 140 руб. и 2 лампы по 120 руб. итого 520 руб. На эти деньги ( даже по 10 руб.) можно купить 52 лампы накаливания. Экономия электричества за такой срок их жизни едва покрывает расходы на сами лампы. Вернемся в технологию прошлого столетия прошлого тысячалетия. В те мрачные дикие времена подобные лампы назывались лампами «дневного света». Схема их стандартного включения в сеть переменного тока показана на Рис.1
При реальной экономичности у тех ламп были свои недостатки. Часто выходили из строя стартеры. Нити накала ( участвующие в запуске на режим свечения ) часто перегорали. Для начала надо напомнить как это работало.

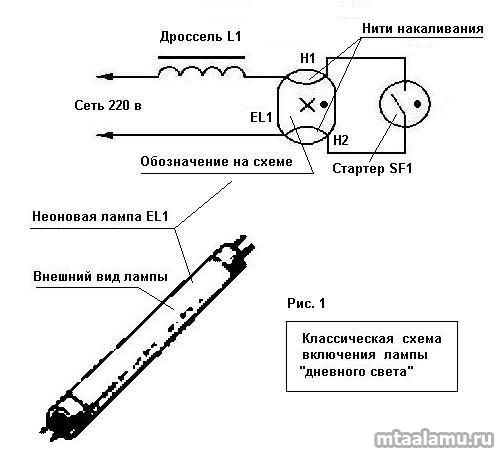

При подаче напряжения на «холодную» лампу ток протекает через дроссель L1, нити накала Н1 и Н2 ( по концам лампы ) и замкнутый стартер. Нити накала раскаляются, растет эмиссия заряженных частиц в газ. В силу своего устройства стартер не долго проводит ток и размыкает цепь. При резком размыкании стартера — в дросселе возникает ЭДС самоиндукции, которая повышает напряжение на концах лампы в несколько раз ( до 400 — 600 вольт ). И вот в газе возникает разряд («пробой»), который кратковременно пускает порцию тока в дроссель. По окончании разряда ЭДС самоиндукции снова повышает напряжение на лампе. Процесс повторяется с частотой сети 50 раз в секунду. Теперь нити накала могут быть холодными, так как дроссель обеспечивает «накачку» цепи лампы напряжением надежно превышающим напряжение «пробоя» в газе лампы. Уже в те древние, дикие времена ( когда процесс приготовления сыра еще не назывался нанотехнологией ) был придуман простой способ обойтись без нитей накала и стартеров — самых слабых мест ламп «дневного света». Схема подобного умножителя приведена на Рис.2
Сея конструкция проработала у меня в одной из комнат 15 лет на одной лампе.
Конструкция прежнего умножителя и его крепление показаны на Рис.4 и Рис.5
В интернете были недавно найдены аналоги «моей» схемы.

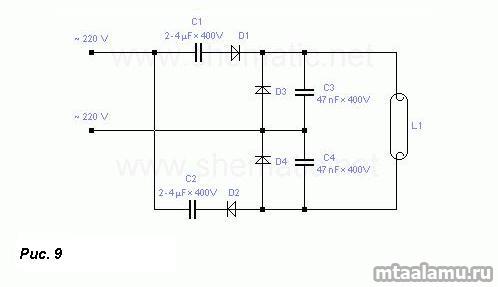

Схемы эти я не собирал, но на мой взгляд 3-и из 4-х ( Рис.6, Рис.7, Рис.8, Рис.9) работоспособны, а одна из них не будет работать ни при каких обстоятельствах. Будем считать это загадкой.
На мой взгляд ошибка очевидная.
Всем здоровья! mtaalamu.ru Вечная лампаАвтор: Лупенко Александр Как сделать “вечную” энергосберегающую лампу Широко используемые люминесцентные лампы не лишены недостатков: во время их работы прослушивается гудение дросселя, в системе питания имеется стартер, который ненадежен в работе, и самое главное -лампа имеет нить накала, которая может перегореть, из-за чего лампу приходится заменять новой. На рис.1 показана схема, которая позволяет устранить перечисленные недостатки. Нет привычного гудения, лампа загорается моментально, отсутствует ненадежный стартер, и, что самое главное, можно использовать лампу с перегоревшей нитью накала. Так-же время работы ограничивается до тех пор пока не выгорит люминофор ( а это происходит очень нескоро):
Конденсаторы С1, С4 должны быть бумажными, с рабочим напряжением в 2 раза больше питающего напряжения. Конденсаторы С2, С3 желательно, чтобы были слюдяными. Резистор R1 обязательно проволочный, по мощности лампы, указанной в таблице. Диоды Д2, Д3 и конденсаторы С1, C4 представляют двухполупериодный выпрямитель с удвоением напряжения. Величины емкостей C1, C4 определяют рабочее напряжение лампы Л1 (чем больше емкость, тем больше напряжение на электродах лампы Л1). В момент включения напряжение в точках а и б достигает 600 В, которое прикладывается к электродам лампы Л1. В момент зажигания лампы Л1 напряжение в точках а и б уменьшается и обеспечивает нормальную работу лампы Л1, рассчитанной на напряжение 220 В. Применение диодов Д1, Д4 и конденсаторов С2, С3 повышает напряжение до 900 В, что обеспечивает надежное зажигание лампы Л1 в момент включения. Конденсаторы С2, С3 одновременно способствуют подавлению радиопомех. Лампа Л1 может работать без Д1, Д4, С2, С3, но при этом надежность включения уменьшается. Данные элементов схемы в зависимости от мощности люминесцентных ламп приведены в таблице: Мощность лампы C1-C4 С2-С3 Д1-Д4 R1ВАТТ МКФ ПФ ОМ20 4 3300 Д226Б 6040 10 6800 Д226Б 6080 20 6800 Д205 30100 20 6800 Д231 30 Также, лампы можно соединять параллельно ( т.е, на 100 ватт – 5 ламп по 20 ватт, или – 3 по 36 ватт… ) radio-stv.ru Вечная лампа накаливания Как сделать чтобы лампочка не перегорала и существует ли вечная лампа накаливания? на эти вопросы мы и дадим ответ в данной статье. Известно, что сопротивление холодной нити лампы раз в 10 меньше, чем у раскаленной. Поэтому чаще всего разрушение нити происходит именно при включении лампочки из-за большого пускового тока. Работа схем основана на том, что первоначально лампа включается на небольшое напряжение за счет того, что отпирание тиристора задерживается RC-цепью на 7…8 мс. Однако если посмотреть график изменения напряжения сети (рис.1), видно, что даже в этом случае мгновенное значение составляет от 100 до 180 В. При включении, например, лампы на 75 Вт, имеющей сопротивление холодной нити — 60 Ом, ток включения составляет 1=100…180/60=1,6…3 А, что также превышает рабочий.  Разработанная схема (рис.2) позволяет уменьшить бросок тока при включении до рабочего, что позволяет продлить ресурс лампочки. Схема проста в налаживании и содержит мало элементов.  Она состоит из диодного моста VD1…VD4, гасящего резистора R1, тиристора VS1, аналога однопереходного транзистора VT1, VT2, схемы задержки включения лампочки DD1, R5,C3. Работа схемы основана на том, что при включении SA1 напряжение поступает на лампочку через мост VD1…VD4 и гасящий резистор R1. На выходе 9 элемента DD1 —низкий уровень. Конденсатор С1 не заряжается, отпирание тиристора не происходит. Через время, определяемое цепочкой R5, СЗ (=0,5 с) на выходе 9 элемента DD1 появляется высокий уровень, разрешающий работу ключа на VT1, VT2. Конденсатор С1 заряжается через R4. Ключ периодически отпирается, разряжая С1 через управляющий электрод тиристора VS1. Лампочка зажигается на полную яркость. Может показаться, что гасящий резистор должен иметь гораздо большую мощность. Однако ток протекает через него лишь при включении в течение примерно 0,5 с и до момента открывания тиристора (заштрихованная область на рис.3). Поэтому задержка отпирания тиристора не должна быть более 1 мс.  При налаживании устройства подстроечным резистором R6 надо добиться устойчивой работы схемы. R6 регулирует задержку отпирания тиристора. Если выбрать ее большой, это создает большое падение напряжения на R1. Если наоборот — малой, заряда СЗ оказывается недостаточно для работы схемы задержки на DD1 Оптимальной является задержка около 1 мс. Чтобы установить оптимальную задержку, нужно измерить вольтметром напряжение между анодом и катодом тиристора VS1 после включения лампы на полную мощность. При угле отпирания в 1 мс это напряжение составляет около 5…6В. Диод VD7 служит для быстрого разряда СЗ при выключении схемы. Сопротивление гасящего резистора R1 следует выбрать из расчета R1 ≈ 10*Rx, где Rx — сопротивление холодной нити лампочки. Сделав это устройство вы получаете лампу накаливания, которая прослужит вам еще очень долго и не надо больше будет бегать каждый месяц в магазин. Радиолюбитель 6’2008 Читайте такжеrukikryki.ru Лампа в подъезде«Вечная» лампочка для подъезда Ноябрь 14, 2013Да, конечно же, проще всего повесить в подъезде или на площадке так называемую энергосберегающую лампу и не знать горя. Но понятное дело, часто «жаба душит» для такой покупки, ну и потом, не факт, что на нашем постсоветском пространстве ей, что называется, не приделает кто-нибудь ноги. Что, собственно, и случилось вскоре с первой же энергосберегающей лампой, повешенной мной наивно на моей площадке на этаже. Поэтому будем исходить из наших реалий: т.е. использовать обычную дешевую лампу накаливания, которые, кстати говоря, в квартирах уже почти не используются, по крайней мере, в городах, насколько я понимаю. Описанный ниже способ старый и многим известный, но, вполне возможно, не всем. Так что, несмотря на 21-й век, и рьяное наступление уже давно захватывающего рынок, светодиодного освещения, все же данный способ еще актуален. Но, похоже, освещение у подъезда и на лестничной площадке — это единственная оставшаяся стезя для него. Вечность лампочки конечно же условная, поэтому и в кавычках. Но, надо сказать, что сроки эксплуатации любой лампы накаливания таким способом, как показывает практика, неисчислимо долгие. Лично я использовал не раз его, и годами, и не помню, чтобы хоть одна перегорела. Схема подключенияХотя, собственно говоря, и описывать-то нечего: в цепь лампочки накаливания просто включается обычный диод. То есть, в разрыв цепи, научно выражаясь — последовательно самой лампе. ТеорияНу, и немного теории для тех, кто плохо учился в школе. 🙂 В нашей сети мы имеем переменное напряжение, которое меняется по синусоиде: то плюс, то минус, и так 50 раз в секунду (частота 50 Гц). Подключая последовательно в цепь диод, мы «отрезаем» половину синусоиды, поскольку диод пропускает ток только в одну сторону. Таким образом, мы получаем лишь половину энергии из сети. Вторая половина остается неиспользованной, т.е. денег мы за нее платить не будем (это я на всякий случай говорю).Но так как лампа питается только половиной синусоиды, то, как видно на графике, получаются «простои» в 50%, именно поэтому слегка заметно, как лампа, подключенная таким образом, мерцает. Если бы нить накала не имела инертности, то мерцание было бы заметно еще больше. Какие использовать диодыПрактически любые, которые расчитаны на напряжение от 300 Вольт. Почему от 300-от, а не от 220-ти? Потому что 220 Вольт это так называемое эффективное напряжение, т.е. точно так же горела бы наша лампа (без диода) при постоянном напряжении — ровной линии на уровне 220 Вольт, вместо синусоиды. Пик же синусоиды около 310 Вольт, поэтому диод с параметрами к примеру на макс. пиковое 200 Вольт может «пробиться» в один прекрасный момент и далее будет работать как обычный проводник. Можно использовать как старые, уже скорей всего забытые Д226, так и всякие новые, которые стоят гроши, а размерами совсем махонькие (3-5 мм), и для наших целей под наши токи для лампочки могут подойти даже из вышедшей из строя той же энергосберегающей, если вы ее не выбросили. Токи на которые рассчитаны подобные диоды, нас устроят с лихвой: обычно это 0,1А — т.е. грубо, более чем на 200 Вт, а больше нам и не надо. ПрактикаДальше включается фантазия и очумелые ручки. Способ «раз». Поскольку, как было уже сказано, лампочка получается практически вечная, и, если вы уверены, что дешевую не будут тырить, а также, чтобы не ковыряться в подъездной проводке (что небезопасно без подготовки!), то есть такой способ, что изображен на рисунке слева. В чем суть, думаю ясно без пояснений. Правда, для этого требуются всё же какие-никакие, а прямые руки и владение технологиями пайки, чтобы всё было аккуратно и надежно, а не развалилось при ввинчивании в патрон. Подробно описывать не буду, могу только подсказать, что здесь очень желателен кислотный флюс для спайки двух патронов. Также стоит заметить, что маломощный паяльник для радиодеталей здесь не подойдет, лучше использовать Ватт на 60-100 для этого. Можно конечно применить способ на эпоксидке вместо спайки, но здесь нужен еще бОльший опыт. Контакты диода, разумеется, тоже нужно припаивать. Способ «два». Залезть в проводку или непосредственно в выключатель и туда подключить наш диод в разрыв цепи. Кто не имеет в этом опыта, лучше этим не заниматься самому, тем более при подключенном напряжении! Обратитесь за помощью к более опытному соседу или товарищу. Способ «три». Хорош в тех случаях, когда лампа к каком-то помещении горит постоянно или почти постоянно, а света много не требуется — типа дежурного. Тогда можно использовать менее мощную лампу и включить ее на постоянное свечение через диод. И проще всего это сделать, подключив диод параллельно включателю — т.е. непосредственно к его контактам.В выключенном состоянии — пол-накала, во включенном — полный. Диод можно прикрутить прямо к зажимным винтам контактов выключателя, внутри корпуса: предватительно ослабляя их по очереди, вставляя провод диода, а затем зажимая обратно уже с диодом. Делать это можно при соотв. опыте, даже не отключая напряжение, но орудуя узкогубцами с изолированными ручками, такой же отверткой и желательно в плотных перчатках. Соблюдайте технику безопасности при работе под напряжением! В общем, по моему мнению, для людей с небольшим опытом предпочтителен способ 1-й.Преимущества:— Можно спокойно сидеть дома за столом и делать.— Совершенно безопасно, что важно!Недостатки:— Нужен паяльник 60-100 Вт.— Желателен кислотный флюс.— Нужна сноровка в пайке.Но зато в самих недостатках есть важный плюс: обзаводимся более крупным паяльником, если не было (в будущем он еще пригодится), получаем опыт в нестандартной пайке, соединении конструкции. Вакуумный насос из шприца  Похожие статьи:anod7.ru Вечная лампа из Ливермора -Сколько может работать электрическая лампочка? Без перерыва и замены? Год, два? Держите челюсть – 105 лет! Именно столько работает лампа, установленная в пожарном депо города Ливермора в штате Калифорния.
Лампочка из Ливермора впервые была установлена на свое рабочее место еще в 1901 году. Над миром катились войны, революции, мировые кризисы, а она все светила и светила. Сначала она освещала сарай, в котором стояли конные экипажы пожарных. Затем ее несколько раз перемещали с одной пожарной станции на другую. В настоящий момент ее можно увидеть на пожарной станции по адресу 4550 Ист-Авеню. Необычно долгий срок жизни не просто превратил лампу в местную достопримечательность, но и позволил занять ей свое место в книге рекордов Гиннеса – как самой старой и работающей лампе в мире. В списке доказательств, что ливерморская лампа действительно является таким долгожителем, указываются местные архивы газет. Кроме того, лампу исследовали инженеры компании General Electric. В 1970-х лампа попала в телевизионную передачу «On the Road with Charles Kurault». Лампу произвела компания Shelby Electric Company, которая исчезла в 1912 году, будучи поглощенной корпорацией General Electric. Корпус лампы был вручную сделан мастерами-стеклодувами, а нить накаливания была изготовлена из углерода. Примерная мощность лампочки составляет всего 4 ватта. В настоящий момент она используется для ночного освещения в гараже для пожарных машин. Лампе посвящен собственный официальный сайт, на котором ее даже можно посмотреть через живые камеры. Технологически, в чуде вечной лампы из Ливермора нет ничего необычного. В мире известны и другие долгоживущие светильники и лампы. Так, в изданной 1970 году книге рекордов Гиннеса упоминалась лампа из магазина в Нью-Йорке, изготовленная аж в 1912. В настоящий момент судьба ее, правда, неизвестна. А вот за Ливерморской лампочкой наблюдает целый общественный комитет, который так и называется — Livermore Lightbulb Centennial Committee (Ливерморский Комитет Вековой Лампочки). В планах комитета – и дальше поддерживать работу лампы как можно дольше. Так что, возможно, она всех нас еще пересветит. Кстати говоря, обычная электрическая лампочка живет всего-то около 1000 часов. Живая камера.
Источник: Сайт Livermore Lightbulb Centennial CommitteeНавел блог NeatoramaЖивая камера. blogga.ru Вечная лампа и электричество из…ничего « Учи физику!Уверен, редко кто знает, что электрический ток можно получить из… “пустоты”. Удивляться тут нечего — об этом и не было известно никому в мире вплоть до 1993 года, когда в отечественной лаборатории “Наномир” впервые подобным образом была извлечена электроэнергия. Сделано это было при помощи специального прибора, называемого резонатором.
Специалисты обнаружили, что резонансными свойствами обладают многие культовые предметы симметричной формы, например, кресты, звезды, короны, трезубцы, кусудамы….. Последние вы уже знаете из занятий оригами. Полученный ток был очень слабым, он регистрировался приборами на пределе чувствительности. Еще два года не удавалось создать мощного источника энергии, так как незатухающие электрические колебания могут возникнуть только в том резонаторе, степень симметрии которого превышает 100 000. Как же сделать лилию или трезубец с такой невероятной точностью? Ведь ошибка при размерах лепестков в 0,5 м не должна превышать нескольких микрон! Но если нельзя сделать точно столь сложный резонатор, то, может быть, найдутся сведения о прямолинейных преобразователях? Кусудамы как раз и оказались подобным устройством. Они состоят из плоских элементов и обладают той формой, которую современными средствами можно изготовить с нужной точностью. Хотите попробовать? Станете обладателем вечной лампы, которую не нужно включать в розетку да и заменять не придется — она не перегорает. Правда, заказать кусудаму придется обратиться на завод, где есть точные станки, и изготовить ее из материала, слабо деформирующегося при нагревании.Чтобы кус у дама стала преобразовывать энергию, ее поверхность необходимо отполировать и покрыть с помощью напыления проводящим материалом. Лучший проводник — серебро, однако чистое серебро быстро покроется окислом, и “вечная” лампочка скоро погаснет. Дабы этого не случилось, поверх скин-слоя серебра нужно напылить защитный слой другого металла в 100 раз тоньше. Одного грамма золота хватит, чтобы защитить несколько “вечных” лампочек по 300 ватт. Сама кусу дама светить не будет. Она лишь превращает внутреннюю энергию эфира в электромагнитные колебания, которые, как это ни странно, не излучаются в виде электромагнитных волн. На расстоянии вытянутой руки их уже невозможно зарегистрировать без высокочувствительного прибора. Кусудама является не излучающей антенной. Она — резонатор. Как же превратить невидимые колебания электрического и магнитного полей в видимый свет? Здесь нам помогут знания об атомах, молекулах и кристаллах. Оказывается, достаточно в зону электромагнитных колебаний поместить кусочек кварца, и он засияет голубоватым светом. Это явление можно наблюдать, если минерал положить в микроволновую печь с прозрачной дверцей.Может возникнуть вопрос: почему же тогда не светятся драгоценные камни, вставленные в золотую корону? Ведь она тоже резонатор. Тем, кто не догадался, напомню: степень симметрии резонатора должна быть больше 100 000. А у корон она, конечно, значительно ниже.Журнал Левша №12-95г. uchifiziku.ru |
|
|||||||||||||||||
|
|
|||||||||||||||||
|
Основной причиной перегорания ламп является низкое сопротивление холодной нити накаливания. Поэтому в момент включения происходит бросок тока, приводящий к перегоранию лампы. Данная схема в момент включения плавно увеличивает напряжение, разогревая нить лампы, тем самым, предотвращая её перегорание, превращая в «вечную лампу». При указанных на схеме деталях можно подключать лампы до 100 Вт. Транзисторы любые, кремневые, n-p-n, со статическим коэффициентом усиления не менее 50. Тиристор VD5 можно заменить на КУ202К-Н. При увеличении мощности следует заменить диоды VD1-VD4 на более мощные (например, при мощности ламп 150-200 Вт, можно применить диоды КД202Ж, КД202С), при ещё большей нагрузке соответственно на более мощные и тиристор установить на радиатор.
Когда газ иссяк ( бывает и такое ) я вдруг обнаружил, что нет больше у мусорок таких ламп и заменить ее больше нечем.
В этом устройстве загораются лампы с оборванными нитями накала, так как напряжение «пробоя» выше необходимого. Избыток напряжения плавно гасится протекающим через лампу накаливания HL1 током стабилизации разряда. Лампа HL1 — горит в полнакала. 15 лет только стирать пыль с устройства — это и есть «вечная лампа».
Предлагаю собирать колбы от «сдохших» «экономных» ламп и ставить их в один светильник попарно. Схема показана на Рис.3
