Указатели напряжения до и свыше 1000В
Назначение
1. Указатели напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок.
2. Общие технические требования к указателям напряжения изложены в государственном стандарте.
Указатели напряжения выше 1000В
Принцип действия и конструкция
3. Указатели напряжения выше 1000 В реагируют на емкостный ток, протекающий через указатель при внесении его рабочей части в электрическое поле, образованное токоведущими частями электроустановок, находящимися под напряжением, и «землей» и заземленными конструкциями электроустановок.
4. Указатели должны содержать основные части: рабочую, индикаторную, изолирующую, а также рукоятку.
5. Рабочая часть содержит элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях.
Рабочая часть может содержать электрод-наконечник для непосредственного контакта с контролируемыми токоведущими частями и не содержать электрода-наконечника (указатели бесконтактного типа).
Индикаторная часть, которая может быть совмещена с рабочей, содержит элементы световой или комбинированной (световой и звуковой) индикации. Световой и звуковой сигналы должны быть надежно распознаваемыми.
Рабочая часть может содержать также орган собственного контроля исправности. Контроль может осуществляться нажатием кнопки или быть автоматическим, путем периодической подачи специальных контрольных сигналов.
6. Изолирующая часть может быть составной из нескольких звеньев. Для соединения звеньев между собой могут применяться детали, изготовленные из металла или изоляционного материала. Допускается применение телескопической конструкции, при этом должно быть исключено самопроизвольное складывание.
7. Рукоятка может представлять с изолирующей частью одно целое или быть отдельным звеном.
8. Конструкция и масса указателей должны обеспечивать возможность работы с ними одного человека.
9. Электрическая схема и конструкция указателя должны обеспечивать его работоспособность без заземления рабочей части указателя, в том числе при проверке отсутствия напряжения, проводимой с телескопических вышек или с деревянных и железобетонных опор ВЛ 6 — 10 кВ.
10. Напряжение индикации указателя напряжения должно составлять не более 25% номинального напряжения электроустановки.
11. Время появления первого сигнала после прикосновения к токоведущей части, находящейся под напряжением, равным 90% номинального фазного, не должно превышать 1,5 с.
12. Рабочая часть указателя на определенное напряжение не должна реагировать на влияние соседних цепей того же напряжения.
Эксплуатационные испытания
13. В процессе эксплуатации механические испытания указателей напряжения не проводят.
14. Электрические испытания указателей напряжения состоят из испытаний изолирующей части повышенным напряжением и определения напряжения индикации.
У указателей напряжения со встроенным источником питания проводится контроль его состояния и, при необходимости, подзарядка аккумуляторов или замена батарей.
15. При испытании изоляции рабочей части напряжение прикладывается между электродом-наконечником и винтовым разъемом или на границе рабочей части.
16. При испытании изолирующей части напряжение прикладывается между элементом ее сочленения с рабочей частью (резьбовым элементом, разъемом и т.п.) и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.
17. Напряжение индикации указателей проверяют так — напряжение испытательной установки плавно поднимается от нуля до значения, при котором световые сигналы начинают соответствовать 25%.
18. Нормы и периодичность электрических испытаний указателей приведены в таблице.
Правила пользования
19. Перед началом работы с указателем необходимо проверить его исправность.
Исправность указателей, не имеющих встроенного органа контроля, проверяется при помощи специальных приспособлений, представляющих собой малогабаритные источники повышенного напряжения, либо путем кратковременного прикосновения электродом-наконечником указателя к токоведущим частям, заведомо находящимся под напряжением.
20. При проверке отсутствия напряжения время непосредственного контакта рабочей части указателя с контролируемой токоведущей частью должно быть не менее 5 с (при отсутствии сигнала).
Следует помнить, что, хотя указатели напряжения некоторых типов могут подавать сигнал о наличии напряжения на расстоянии от токоведущих частей, непосредственный контакт с ними рабочей части указателя является обязательным.
21. В электроустановках напряжением выше 1000В пользоваться указателем напряжения следует в диэлектрических перчатках.
Указатели напряжения до 1000В
Назначение, принцип действия и конструкция
22.
В электроустановках напряжением до 1000В применяются указатели двух типов: двухполюсные и однополюсные.
Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.
Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.
Применение двухполюсных указателей является предпочтительным.
Применение контрольных ламп для проверки отсутствия напряжения не допускается.

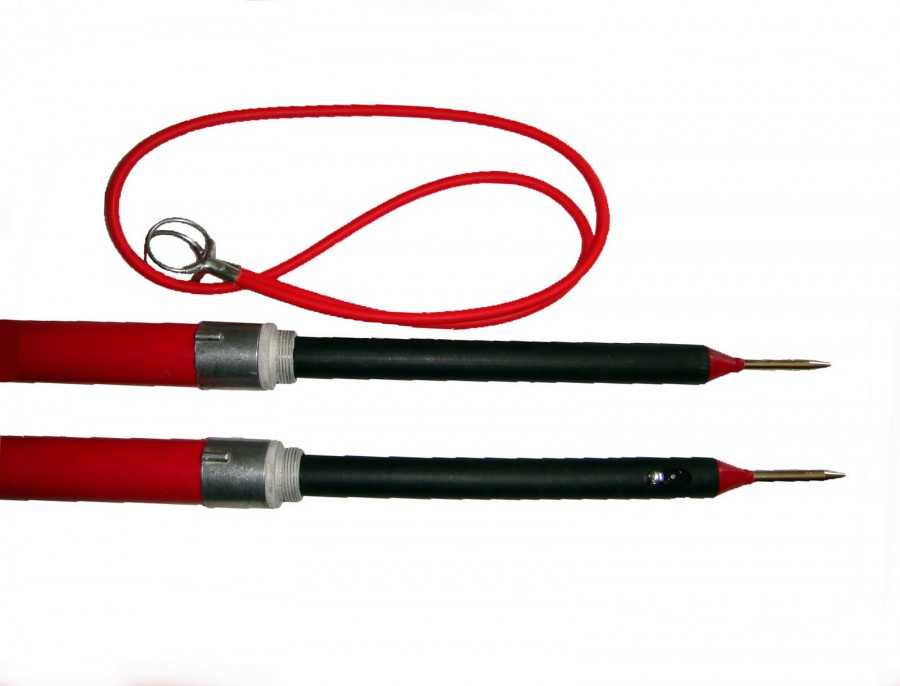

23. Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.
Размеры корпусов не нормируются, определяются удобством пользования.
Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов-наконечников определяется техническими условиями.
24. Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.
Размеры корпуса не нормируются, определяются удобством пользования.
25. Напряжение индикации указателей должно составлять не более 50В.
Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.
26. Указатели напряжения до 1000В могут выполнять также дополнительные функции: проверка целостности электрических цепей, определение фазного провода, определение полярности в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационных элементов, предназначенных для переключения режимов работы.
Расширение функциональных возможностей указателя не должно снижать безопасности проведения операций по определению наличия или отсутствия напряжения.
Эксплуатационные испытания
27. Электрические испытания указателей напряжения до 1000 В состоят из испытания изоляции, определения напряжения индикации, проверки работы указателя при повышенном испытательном напряжении, проверки тока, протекающего через указатель при наибольшем рабочем напряжении указателя.
При необходимости проверяется также напряжение индикации в цепях постоянного тока, а также правильность индикации полярности.
Напряжение плавно увеличивается от нуля, при этом фиксируются значения напряжения индикации и тока, протекающего через указатель при наибольшем рабочем напряжении указателя, после чего указатель в течение 1 мин. выдерживается при повышенном испытательном напряжении, превышающем наибольшее рабочее напряжение указателя на 10%.
28. При испытаниях указателей (кроме испытания изоляции) напряжение от испытательной установки прикладывается между электродами-наконечниками (у двухполюсных указателей) или между электродом-наконечником и электродом на торцевой или боковой части корпуса (у однополюсных указателей).
29. При испытаниях изоляции у двухполюсных указателей оба корпуса обертываются фольгой, а соединительный провод опускается в сосуд с водой при температуре (25 +/- 15) °C так, чтобы вода закрывала провод, не доходя до рукояток корпусов на 8 — 12 мм. Один провод от испытательной установки присоединяют к электродам-наконечникам, второй, заземленный, — к фольге и опускают его в воду.
У однополюсных указателей корпус обертывают фольгой по всей длине до ограничительного упора. Между фольгой и контактом на торцевой (боковой) части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяют к электроду-наконечнику, другой — к фольге.
30. Нормы и периодичность эксплуатационных испытаний указателей приведены в таблице.
Правила пользования
31. Перед началом работы с указателем необходимо проверить его исправность путем кратковременного прикосновения к токоведущим частям, заведомо находящимся под напряжением.
32. При проверке отсутствия напряжения время непосредственного контакта указателя с контролируемыми токоведущими частями должно быть не менее 5 с.
33. При пользовании однополюсными указателями должен быть обеспечен контакт между электродом на торцевой (боковой) части корпуса и рукой оператора. Применение диэлектрических перчаток не допускается.
Указатели напряжения до 1000 В, применение УН
Общие технические требования к применению указателей напряжения до 1000 В (УН) изложены в государственном стандарте (ГОСТ 20493-2001).
В электроустановках напряжением до 1000 В применяют УН двух типов: двухполюсные и однополюсные. Указатели напряжения до 1000 В, относятся к защитным средствам в электроустановках.
Двухполюсные указатели напряжения до 1000 В, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.
Однополюсные указатели напряжения до 1000 В, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.
Использование двухполюсных указателей напряжения, является предпочтительным.
Применение контрольных ламп для проверки отсутствия напряжения не допускается.
Двухполюсные указатели напряжения состоят из двух корпусов, изготовленных из электроизоляционного материала, которые содержат элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации.
Корпуса соединяются между собой гибким проводом по длине не менее 1 м. В местах вводов в корпуса соединительный провод обязан иметь амортизационные втулки или утолщенную изоляцию.
Размеры корпусов правилами не нормируются, определяют удобством пользования.
Каждый корпус двухполюсного указателя напряжения обязан иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна быть больше 7 мм, исключение – указатели напряжения для воздушных линий, у которых длина неизолированной части электродов-наконечников определяют техническими условиями.
Однополюсный указатель напряжения имеет один корпус, изготовленный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, на боковой или торцевой части корпуса должен быть электрод для контакта с рукой проверяющего отсутствие или наличие напряжения.
Размеры корпуса правилами не нормируются, определяют удобством использования.
Напряжение индикации УН должно составлять не более 50 В.
Индикация наличия напряжения может быть выполнена ступенчатой, и подаваться в виде цифрового сигнала.
Звуковой и световой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.
Для указателей напряжения с импульсным сигналом напряжением индикации является напряжение, при котором интервал между импульсами не превышает 1,0 с.
Указатели напряжения до 1000 В могут выполнять дополнительные функции: проверка целостности электрической цепи, определять фазный провод, определять полярность в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационные элементы, предназначенные для переключения режимов работы.
Расширение функциональных возможностей указателя не должно снизить безопасность проведения операций по проверки наличия или отсутствия напряжения.
Электрические испытания указателей напряжения до 1000 В. Состоят из испытания изоляции, определения напряжения индикации, проверка тока протекающего через указатель при наибольшем рабочем напряжении указателя, проверка работы указателя при повышенном испытательном напряжении.
По необходимости проверяют также напряжение индикации в цепях постоянного тока, а также правильность индикации полярности.
Напряжение нужно плавно увеличивать от нуля, при этом фиксировать значения напряжения индикации и тока, протекающего через указатель напряжения при наибольшем рабочем напряжении указателя, после чего указатель в течение 1 мин. выдерживают при повышенном испытательном напряжении, превышающем наибольшее рабочее напряжение указателя на 10 %.
При испытаниях указателей напряжения до 1000 В (кроме испытания изоляции) напряжение от испытательной установки прикладывают между электродами-наконечниками (двухполюсные УН) или между электродом-наконечником и электродом на торцевой или боковой части корпуса (у однополюсных УН).
Рисунок. 1. Принципиальная схема испытания электрической прочности изоляции рукояток и провода указателя напряжения:
1 — испытываемый указатель напряжения; 2 — испытательный трансформатор; 3 — емкость с водой; 4 — электрод
При испытаниях изоляции у двухполюсных УН оба корпуса обертываются фольгой, а соединительный провод нужно опустить в емкость с водой при температуре (25±15) °С так, чтобы вода закрывала провод, не доходя до рукояток корпусов на 8-12 мм.
Один провод от испытательной установки нужно присоединить к электродам-наконечникам, а второй, заземленный, — к фольге и опускают его в воду (вариант схемы — рис.1).
У однополюсных УН корпус обертывают фольгой по всей длине до ограничительного упора. Между фольгой и контактом на торцевой или боковой части корпуса оставляют разрыв не меньше 10 мм. Один провод от испытательной установки нужно присоединить к электроду-наконечнику, а другой — к фольге.
Правила пользования указателями напряжения до 1000 В
Перед началом работы с указателем напряжения до 1000 В, нужно проверить его исправность путем кратковременного прикосновения к токоведущим частям, которые находятся под напряжением.
При проверке отсутствия напряжения время непосредственного контакта указателя напряжения с контролируемыми токоведущими частями должно быть не менее 5 с.
При использовании однополюсных указателей напряжения до 1000 В, необходимо обеспечить контакт между электродом на торцевой части корпуса и рукой проверяющего.
Что такое категории электрических измерений (CAT III, Cat IV)?
При покупке инструментов для электрических испытаний и измерений вы часто сталкиваетесь с обозначениями категорий от I до IV. Это может сбить с толку или заставить вас думать, что вам нужно искать определенную категорию или что одна лучше другой. С точки зрения приложения, это может быть правильно. В целом, они обозначают конкретное использование и рейтинги для инструментов для электрических испытаний и измерений, поэтому мы решили составить эту статью, чтобы прояснить любую путаницу и изложить все это с точки зрения непрофессионала.
Почему инструменты сертифицируются по категориям электрических измерений
Прежде чем рассматривать различные категории, важно точно понять, почему инструменты сертифицируются определенным образом. Прежде всего, имея дело с электричеством, вы ДОЛЖНЫ понимать, что инструмент либо предназначен для конкретного применения, либо нет. Многие люди не останавливаются и не думают о том, что произойдет, если, например, испытательные щупы не будут иметь достаточной изоляции и к ним будет приложено слишком большое напряжение, вызывающее дугу.
Или если через счетчик проходит слишком большой ток, что приводит к тому, что он более или менее взрывается.
Это не просто воображение, каждое из этих событий снова и снова случалось с электриками и любителями, которые решили использовать неподходящее оборудование для проверки и измерения тока и напряжения. С учетом сказанного давайте подробнее рассмотрим четыре основные категории измерений для электрических инструментов.
Категории измерений можно разделить на четыре основных обозначения:
Категория измерений CAT I
Эта категория электрических измерений предназначена для измерения напряжений от специально защищенных вторичных цепей. К таким измерениям напряжения относятся уровни сигналов, специальное оборудование, части оборудования с ограниченным энергопотреблением, цепи с питанием от регулируемых низковольтных источников и электроника. Эти категории использования представляют очень мало шансов на опасность или перегрузку на любом значительном уровне.
Категория измерения CAT II
Этого достаточно для розеточной цепи или вставных нагрузок, также называемых «электрораспределением местного уровня». Сюда также относятся измерения, выполненные на бытовых приборах, портативных инструментах и аналогичных модулях.
Категория измерения CAT III
Распределительная проводка подходит для этой группы, включая «сетевую» шину, фидеры и ответвления. Кроме того, стационарно установленные или «жестко подключенные» нагрузки и распределительные щиты. Другими примерами являются проводка более высокого напряжения, включая силовые кабели, шины, распределительные коробки, переключатели и стационарные двигатели с постоянным подключением к стационарным установкам.
Категория измерения CAT IV
Это «место установки» или приложения уровня коммунальных услуг, такие как любой внешний кабель. Эта категория относится к измерениям первичных устройств максимальной токовой защиты и устройств контроля пульсаций.
Сравнение категорий электрических измерений
Короче говоря, чем выше категория электрических измерений, тем выше риск так называемого «дугового разряда» — ситуации, когда высокое напряжение может перегрузить цепь и вызвать электрические (и физические) повреждения.
наносить ущерб. Взрыв дуги может испортить вам весь день… или жизнь. Чем выше доступный ток короткого замыкания, тем выше категория. В то время как рейтинг CAT II может быть более высоким напряжением, чем рейтинг CAT III (скажем, CAT II 1000 В против CAT III 600 В), более высокий рейтинг CAT почти всегда является более безопасным рейтингом.
Что может случиться и как защититься?
- Проблема: Дуга от переходных процессов (молния, переключение нагрузки)
Защита: Независимая сертификация на соответствие CAT III-1000 В или CAT IV 600 В Защита: Защита от перегрузки в омах до номинального напряжения счетчика - Проблема: Измерение напряжения с помощью измерительных проводов в токовых гнездах (короткое замыкание!)
Защита: Высокомощные предохранители, рассчитанные на номинальное напряжение счетчика; Используйте измерители/тестеры без токовых разъемов - Проблема: Удар от случайного контакта с токоведущими компонентами
Защита: Тестовые провода с двойной изоляцией, утопленные/закрытые; защита пальцев; КАТ III – 1000 В; Замените при повреждении - Проблема: Использование измерителя или тестера с напряжением выше номинального
Защита: Божье провидение
Сравнение категорий электрических измерений
| Rated Voltage |
CAT IV | CAT III | CAT II | CAT III | CAT II | CAT I | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
150V |
4000V | 2500V | 1500V | 2500V | 1500V | 800V | |||||||
|
300V |
6000V | 4000V | 111111110 гг.0102 | 2500V | 1500V | ||||||||
|
600V |
8000V | 6000V | 4000V | 6000V | 4000V | 2500V | |||||||
|
1,000V |
12kV | 8000V | 6000V | 8000V | 6000V | 4000V | |||||||
| ω | 2-OHMS | 2-OHMS | 12-OHMS | 2-OHMM | 12-OHMS | 2-OHMM | 12-OHMS | 12-OHMS | 12-OHMS | 2-OHMM | 12-OHM0102 | 12 Ом | 30 Ом |
0111111111111111110197 Читать эту таблицу категорий электрических измерений довольно просто.
Если спецификация сообщает пользователю, что инструмент рассчитан на 300 В категории II и 600 В категории I, то модуль может выдерживать до 2500 В импульсного напряжения. Этот тип спецификации будет дополнительно информировать пользователя о том, что устройство , а не должно быть подключено к цепям MAIN CAT II при работе выше указанных 300 В. И, конечно же, инструмент или устройство, оцененные таким образом, не должны использоваться с цепями Категории III или IV.
Сертификаты и стандарты
МЭК устанавливает стандарты, но не тестирует и не обеспечивает соблюдение требований на уровне отрасли или продукта. В результате производитель может заявить, что «конструирует в соответствии со стандартом», но не имеет ничего, что подтверждало бы его заявления.
Это вызывает особую озабоченность в связи с тем, что новые продукты поставляются из Китая и продаются под общими названиями (без брендинга и контроля крупных производителей). Чтобы быть сертифицированным UL, CSA или TUV, производитель должен заплатить и представить продукты в листинговое агентство для фактической проверки (часто разрушительной) соответствия продукта стандарту.
Большой совет: в большинстве случаев просто ищите эмблему листингового агентства на счетчике.
Главный вывод здесь таков: подберите инструмент для применения и обратите внимание на сертификаты и спецификации. Результаты могут быть разрушительными, если вы этого не сделаете.
