Установка опорных подшипников: Замена опорных подшипников стойки своими руками (видео)

Замена опорных подшипников, как и обслуживание ходовой части автомобиля в целом, не требует особых слесарных навыков и может быть выполнена своими руками. Рассмотрим, как заменить опорно-поворотные подшипники передних стоек без нарушения сход-развала.

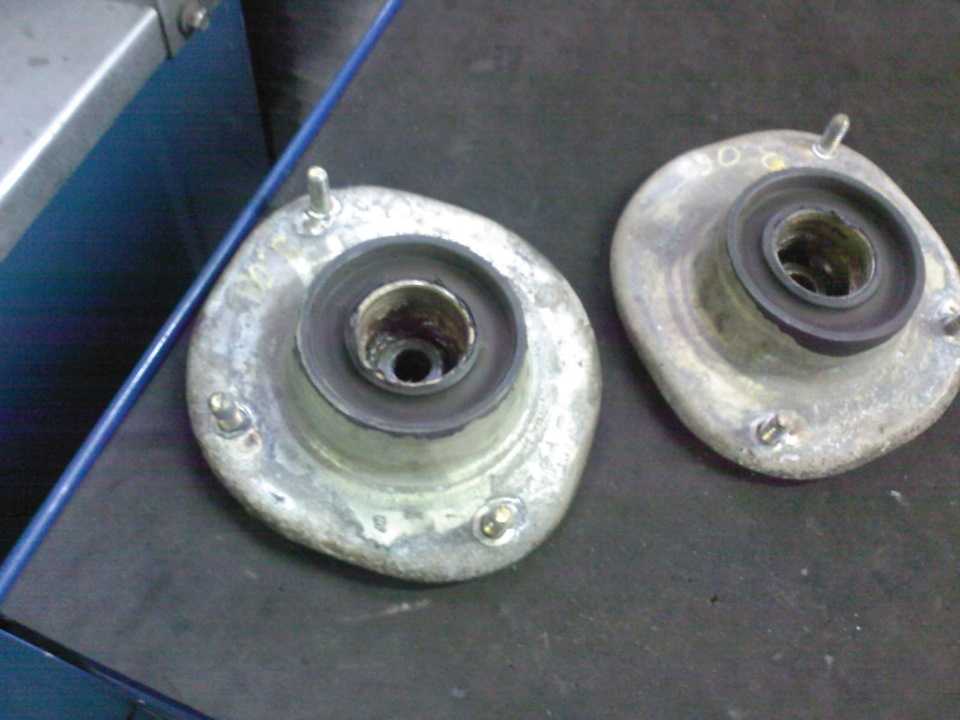

Опорный подшипник находится между верхней опорой чашки амортизатора и верхней опорой стойки. Главное предназначение – обеспечение подвижного соединения верхней опоры амортизационной стойки с кузовом автомобиля.

Собой узел представляет обычный шариковый подшипник. В некоторых вариантах конструкции подшипник может быть скреплен с пластиной, упирающейся в верхнее седло пружины. Именно такая конструкция используется на Opel Astra F, но принципиальную разницу в процесс замены это не вносит.

Инструмент

Стандартный набор:

• накидные ключи, головки и шестигранники нужной размерности;
• шлицевая и крестовая отвертки;
• стяжки пружин;
• металлическая щетка для очистки болтов перед откручиванием, проникающая смазка (WD-40 либо ее аналоги).

Рулевой наконечник можно снять специальным съемником либо при помощи молотка. Также молоток и наставка нужного диаметра могут потребоваться, если наружный ШРУС прикипел на шлицах к ступице (о методах замены подшипников без снятия полуоси упомянуто на видео, но в большинстве случае действительно проще открутить ступичную гайку).

Учтите, что небольшие наборы универсальных головок, скорее всего, не покроют все ваши потребности. К примеру, при откручивании верхней гайки штока амортизатора сам шток нужно придерживать шестигранником. Для предотвращения проворачивания пальца стойки стабилизатора в нем может быть, к примеру, углубление под торкс, поэтому открутить и закрутить стабилизатор обычной головкой не выйдет – нужен накидной ключ. Также в некоторых автомобилях гайка крепления ШРУСа может быть не обычной – под шестигранник, а специальной многогранной формы. Обязательно уточните эти моменты перед ремонтом, чтобы в процессе разборки не обнаружилась недостача инструмента.

Размерность крепежей, а также требования к усилиям зажатия можно найти в руководстве по ремонту и эксплуатации вашего автомобиля. Если у вас нет слесарного опыта и отточенного мышечного чувства степени затяжки гаек, рекомендуем сборку осуществлять только при помощи динамометрического ключа. Разумеется, что свернуть резьбу ступичной гайки у вас не получится, но испортить резьбу крепления направляющих суппорта можно.

Демонтаж амортизационной стойки

На автомобилях, детали подвески которых давно не разъединялись, рекомендуем за день до ремонта очистить крепежи от грязи и залить проникающей смазкой либо тормозной жидкостью.

Описанная инструкция и видео будут посвящены замене опорных подшипников на примере Skoda Fabia.

1. Ослабьте ступичную гайку и болты крепления колеса. Поскольку усилие зажатия довольно велико, отвернуть ее в одиночку после поднятия автомобиля будет крайне сложно. Разве что вместе с опорными подшипниками вы меняете и тормозные диски, тогда можно себе позволить вставить отвертку в ребра жесткости диска, тем самым зафиксировав его в суппорте. Гайку можно открутить, если попросить кого-то сильно нажать на педаль тормоза. Разумеется, все эти варианты требуют больших трудозатрат, нежели ослабление гайки, когда автомобиль еще стоит на колесах и может быть зафиксирован противооткатными упорами, ручным тормозом.
2. Поднимите автомобиль и зафиксируйте на прочных упорах. Машина ни в коем случае не должна постоянно висеть на домкрате! Под колесами должны быть установлены противооткатные башмаки.
3. Снимите колесо.
4. Открутите гайку крепления стойки стабилизатора к телескопической стойке. Обязательно хорошо очистите углубление под торкс от грязи. Иначе, вставив по ошибке головку меньшего размера из-за набитых внутрь отложений, при откручивании гайки вы рискуете повредить внутренние грани.
5. Открутите крепежный болт кронштейна крепления тормозного шланга.
6. Откручиваем гайку рулевого наконечника. Если не вращать наконечник вокруг своей оси, развал-схождение после ремонта делать не придется. Для демонтажа наконечника воспользуйтесь съемником либо несколько раз ударьте молотком по поворотному рычагу стойки.
7. Открути болты под внутренний шестигранник, крепящие суппорт к поворотному кулаку.
8. Немного поверните суппорт и вытащите его из посадочного места вместе с тормозными колодками. Закрепите суппорт в подвешенном состоянии либо подложите под него что-то. Он ни в коем случае не должен висеть на тормозном шланге!
9. Снимите тормозной диск.
10. Отверните ступичную гайку.
11. Открутите болты крепления шаровой опоры. Если шаровая приклепана к рычагу, откручивать нужно верхний болт крепления, после чего ее лучше всего снять съемником. Если расстояние от конца болта до ШРУСа не позволяет открутить гайку, заклепки придется высверливать, после чего заменить на болты с гайками и шайбами.
12. Выбейте приводной вал со шлицов в ступице. На видео показан эффективный метод снятия при помощи перфоратора в режиме отбойного молотка.
13. Открутите верхние болты крепления опоры передней стойки. Делать это лучше с помощником, так как стойку кроме этих гаек уже ничего не держит.

Снятие опорно-поворотного подшипника

1. Немного стяните пружину стяжками. Пользуйтесь только качественными стяжками! Поскольку усилие для сжатия требуется большое, вылетевшая пружина может нанести серьезные увечья.
2. Удерживая шток шестигранником, ослабьте гайку крепления верхней опоры стойки.
3. Стяните пружину до освобождения опорного подшипника.

Особенности установки

Вам остается установить новый опорный подшипник и собрать амортизационную стойку в обратном к снятию порядке. Некоторые нюансы:

• гайку штока амортизатора можно закрутить лишь до начала прокручивания штока, так как после установки стойки на место полностью затянуть гайку, удерживая шток шестигранником, будет намного удобней;
• после разжимания пружина должна «сесть» в специальные посадочные места для последнего витка;
• гайку штока амортизатора не рекомендуется закручивать гайковертом;
• перед установкой направляющих суппорта обязательно смажьте их специальной консистентной смазкой;
• не забудьте зашплинтовать ступичную гайку, если в ручной шплинтовке есть необходимость;
• все резьбовые соединения, места конусной посадки рулевых наконечников, шаровой опоры, косточки стабилизатора смажьте графитовой смазкой. В будущем это значительно облегчит процесс разборки.

Особое внимание стоит проявить владельцам авто, у которых наклонные опоры стойки. При неправильной установке новый опорный подшипник будет закусывать. Для беспроблемного монтажа еще в процессе сборки проставьте краской либо нацарапайте метки на опоре стойки и на корпусе верхнего седла пружины.

Общие рекомендации

На видео мастер упоминает о необходимости профилактической замены подушек стойки на некоторых моделях автомобилей VAG-Group, что не относится к вариантам опор без вмонтированной резьбы.

Замена опорных подшипников на ВАЗ 2114 своими руками (видео), диагностика неисправностей

Содержание:

1. Что это?
2. Виды
3. Диагностика
4. Замена

Выбирая себе автомобиль, часто покупатели принимают во внимание качество дорог, по которым им предстоит ездить. Популярность таких моделей как ВАЗ 2114 обусловлена тем, что они лучше адаптированы под отечественные дорожные реалии, а потому позволяют с меньшими затратами на ремонт и профилактику «покорять» дороги нашей страны.

Опорный

Всегда важно помнить о таком понятии как амортизация. Прыгая по кочкам, наезжая на ямки, машина будет подпрыгивать, если амортизаторы и подвеска не смогут отрабатывать должным образом, гасить колебания, вибрации. В подвеске каждый узел и каждая деталь играет свою важную роль. И опорный подшипник на ВАЗ 2114 исключением уж точно не является.

Что это?

Не редко владельцы отечественной «четырнадцатой» модели ВАЗ замечают, что в передних стойках возникает стук. Причина его появления — вышедшие из строя опорные подшипники.

Опорник марки SS20

Но сразу приступать к замене не нужно. Первоочередная задача — проверить состояние опоры. А уж потом предпринимать соответствующие действия.

Опорный подшипник — это элемент стойки амортизатора, расположенный в конструкции передней подвески. Его задача заключается в поддержании подвижности соединения между кузовом и амортизатором вашего автомобиля. Если подшипник оказывается неисправным, подвижность нарушается, возникает стук, не заметить который сложно. Особенно, когда речь идет о плохих дорогах.

Виды

В разборе

Выделяют несколько разновидностей опорников:

• Подшипник со встроенным внутренним или наружным кольцом. Для его установки не требуется использовать прижимные фланцы. Для монтажа имеются соответствующие отверстия;
• С открепляемым внешним кольцом;
• С открепляемым внутренним кольцом;
• Отделочно-разделочная конструкция, характерная особенность которого заключается в сильной жесткости.

Название опорного подшипника говорит само за себя. Это нечто типа опоры стойки на переднем амортизаторе, которая расположена в районе соединения с кузовом. Такое расположение говорит об осевых нагрузках, которые опора должна выдерживать.

Диагностика

Чтобы диагностировать текущее состояние опорного элемента, необходимо выполнить пару простых действий.

1. Открыть капот и положить ладонь на элемент, то есть подшипник. При этом ваш помощник должен раскачать автомобиль. Если слышится стук, тогда его следует незамедлительно менять.
2. Выполнить разборку конструкции, чтобы наглядно убедиться, что элемент неисправен и нуждается в замене. Важно заметить — примерный срок службы опорного подшипника на ВАЗ 2114 составляет 40 тысяч километров. Это рекомендованный пробег, после которого элемент подлежит замене вне зависимости от его текущего состояния.

Неисправная опора может привести к достаточно печальным последствиям, таким как нарушение развал-схождения, увеличение риска при движении на высоких скоростях, повышение износа стоек амортизатора.

Если вовремя не обратить внимания, и не предпринять соответствующий действий по устранению поломки, вы рискуете полностью уничтожить подвеску своего автомобиля. Не редко в капоте образуется дыра от стойки. Как вы понимаете, подобные проблемы влекут за собой существенные финансовые потери.

Замена

Первым делом рекомендуем посмотреть обучающее видео о замене. Это позволит вам расширить собственный кругозор, наглядно разобраться в этапах замены, а также последовательно выполнить аналогичную процедуру, тем самым вернув амортизаторам и подвеске прежнюю функциональность.

Строение

Замена опоры выполняется в следующей последовательности ваших действий.

1. Поднимите автомобиль с помощью домкрата.
2. Открутите гайки крепления колес и снимите их.
3. Демонтируйте крышку с гайки, расположенной на ступице.
4. Ослабьте крепление ступицы.
5. Снимите рулевой наконечник со стойки. Для этого вам потребуется монтажка и молоток.
6. Теперь снимаем шаровую опору, демонтируем болты крепления.
7. Следующий шаг — снятие суппорта тормозной системы. Для этого предварительно отсоединяются крепежные элементы и тормозные шланги.
8. Гайку штока необходимо ослабить. Нет необходимости в ее полном демонтаже.
9. Стяните обязательно пружины.
10. Открутите крепежи подшипника. Стойка вместе с опорником и диском извлекается. Их вам предстоит заменить на новые.
11. Проводится сборка узла с новым элементом. Процедура выполняется в обратной последовательности.
12. Гайку желательно поменять на новую и качественно затянуть. Только рассчитайте усилие, поскольку крепежную гайку часто срывают.

Самостоятельно выполнить работу по замене опорного подшипника не так сложно, как вы можете заметить. При этом крайне важно вовремя замечать первичные признаки неисправности опоры, и предпринимать соответствующие действия для решения сложившейся проблемы.

 Загрузка …

Основы установки и снятия подшипников

Правильная установка радиального шарикового или роликового подшипника имеет решающее значение для достижения полного срока службы компонента. Неправильные методы монтажа, использующие преимущества кратчайшего пути, такие как использование молотка или горелки, приведут к преждевременному выходу из строя или потенциальной угрозе безопасности. В этой статье рассматриваются советы по правильной установке подшипников, в частности, установка подшипников без корпуса, в отличие от корпусных подшипниковых узлов, таких как опорный блок.

Крайне важно, чтобы все вопросы безопасности были решены, для работы было отведено достаточно времени, и процедура всем понятна до начала работ по установке подшипников. Инвестиции в надлежащие инструменты, процедурное обучение и время приведут к значительной экономии средств и продлению срока службы подшипника и машины, на которой он установлен. Стоимость подшипника и человеко-часов, необходимых для его правильного выполнения, ничтожно малы по сравнению с общей стоимостью простоя, первоначальной ценой машины, потенциальными дополнительными повреждениями и, конечно же, ущербом, который может быть нанесен установщику или оператору машины. . «Сделай все правильно с первого раза» — это не просто клише; это должно быть обязательным и частью культуры обслуживания на вашем предприятии. Во время этих процессов следует носить все необходимые средства индивидуальной защиты (СИЗ).

Механическое снятие, установка и методы

Безопасное и правильное удаление вышедшего из строя подшипника — первый шаг. Съемники и прессы, разработанные для этой цели, являются лучшими вариантами по трем причинам: безопасность, экономия времени и минимизация повреждения вала и корпуса во время процесса. Двух- и трехзахватные механические съемники равномерно натягивают наружное кольцо по мере затягивания резьбового штифта, центрированного на конце вала (см. рис. 1).

Другим типом съемника является сепаратор или нож, который имеет две пластины, расположенные за подшипником. Съёмники для тяжелых условий эксплуатации оснащены гидравлическими цилиндрами, что упрощает демонтаж. Если подшипник снимать с помощью высокоскоростного отрезного инструмента и использовать его небрежно, вал и корпус могут быть повреждены. Хотя ограничения по размеру и пространству иногда диктуют необходимость этого метода, любые последующие забоины и выемки на валу или в корпусе приводят к удалению металла. Удаление металла, в свою очередь, изменяет все важные допуски на размеры и правильную посадку подшипника. По возможности избегайте открытого огня или образования искр во время процесса.

Как правило, не рекомендуется повторно использовать подшипник, снятый с эксплуатации, но рекомендуется проверить подшипник после снятия на предмет причины неисправности. Стресс с течением времени может привести к повреждениям, которые не видны невооруженным глазом. Это также требует определенного образования и опыта в области анализа неисправностей, чтобы определить причину и характер отказа. Единственный раз, когда подшипник может быть использован повторно, это если он был отправлен обратно производителю для очистки, осмотра, измерения, переточки и повторной сборки. Это нерентабельно с меньшими подшипниками.

Аккуратное обращение со сменным подшипником во время хранения или в процессе установки обязательно. Лучше всего хранить в чистоте, сухости, окружающей среде и без вибраций. Не разворачивайте подшипник, пока не будете готовы его установить. Не смывайте заводскую смазку, если только это не требуется из-за особых требований к смазке. Чистота — это образ жизни, как для механика, так и для подшипника.

Важно убедиться, что используется точная замена. Существует два способа идентификации механического компонента: измерение и/или проверка номера детали. Уважаемые производители маркируют кольца подшипника номером детали. На этот номер можно ссылаться в каталоге, в котором указаны размеры и допуски колец. Грубый размер можно получить с помощью штангенциркуля. Для точных измерений рекомендуется использовать откалиброванный сертифицированный нониусный микрометр с точностью до 0,0001 дюйма.

Вал и корпус должны быть чистыми, без выемок и заусенцев. Хотя для этой цели в промышленности обычно используется наждачная бумага, имейте в виду, что частицы, оторвавшиеся от бумажной подложки, могут загрязнить подшипник. Предпочтительно использовать промышленные колодки Scotch-Brite для очистки вала или корпуса от истирания или коррозии. Легкое машинное масло может быть использовано для удаления влаги или кислот. Чистота обязательна на протяжении всего процесса. Помните, что размер, форма и состояние вала и корпуса напрямую влияют на срок службы сменного подшипника.

Крайне важно измерить и проверить отверстие вала и корпуса, чтобы убедиться, что они находятся в пределах рекомендуемых допусков на размеры для применения и размера подшипника. Следует использовать калиброванные измерительные инструменты, такие как микрометр или штангенциркуль. Для вала и корпуса рекомендуется использовать восьмиточечный метод измерения (см. рис. 1). Это включает в себя четыре измерения в различных местах, чтобы определить, что вал и корпус не являются эллиптическими, а стороны параллельны. В руководствах по установке подшипников и справочниках для механиков перечислены различные типы посадок и точные допуски на размеры как для колец подшипников, так и для валов и корпусов. Если они не соответствуют предложенным спецификациям, срок службы подшипника будет уменьшен. Слишком большой вал или маленький корпус уменьшат требуемый внутренний зазор в подшипнике. Этот зазор необходим для свободного вращения тел качения, смазочной пленки и расширения металла, которое будет происходить из-за термических изменений. Слишком свободная посадка приведет к тому, что подшипник будет ходить или проскальзывать, вытягивая металл, который неизбежно попадет в подшипник. Помните, измеряйте перед монтажом.

Существует три основных типа посадки: с натягом или плотная, прямая, а также с зазором или свободная. Посадка определяется характером применения, нагрузкой, размером, типом подшипника и вращающимся кольцом.

Уровень усилия, необходимого для правильной установки подшипника, определяется типом и степенью прессовой посадки. В большинстве случаев любое вращающееся кольцо будет иметь запрессовку. Например, вал электродвигателя вращается вместе с ротором. Следовательно, внутреннее кольцо подшипника потребует посадки с натягом, а наружное кольцо будет посажено вплотную или с зазором.

Подшипники диаметром менее 50 миллиметров (мм) можно монтировать с помощью оправки для подшипников, если кольца установлены с легким натягом. Приводные инструменты состоят из металлической трубы, полимерных ударных колец и ударного молотка (см. рис. 2). Этот тип трубчатого привода можно использовать с втулками и масляными/консистентными уплотнениями. Важно использовать правильный размер втулки и ударного кольца и следить за тем, чтобы подшипник не перекосился во время посадки.

Оправочный пресс является безопасным методом снятия и установки. Пресс должен быть прикреплен болтами к прочному рабочему столу или полу. Рейка и шестерня вместе с длинной ручкой используются для обеспечения рычага. Нажатие на ручку опускает стойку. Никогда не прикрепляйте трубу к рукоятке. Медленно оказывайте давление. Пластина с прорезями, обычно называемая наковальней, используется для поддержки детали машины и обеспечения сквозного доступа к валу. В идеале используйте только аксессуары, предназначенные для прессы. Надлежащая блокировка колец подшипника имеет важное значение, так же как и выравнивание и выравнивание заготовки по квадрату для эффективной равномерной силы. При использовании пресса следите за тем, чтобы кольца подшипников были правильно заблокированы, чтобы монтажные усилия не передавались через тела качения. Эти силы вызывают вмятины на дорожках качения, известные как истинное бринеллирование.

Гидравлический пресс — полезная и эффективная машина для снятия и установки подшипников, но при его использовании необходимо соблюдать несколько оговорок. Крайне важно, чтобы техник по техническому обслуживанию прошел обучение технике безопасности и правильному использованию. Опасности для оператора многочисленны, и существует вероятность повреждения соответствующих обрабатываемых компонентов. Эти прессы обычно оцениваются в тоннах давления. Держите руки чистыми, найдите кнопку пуска/остановки и наденьте средства индивидуальной защиты. Те же соображения, которые относятся к использованию ручных прессов, применимы и к использованию гидравлических прессов. Требуется выравнивание и выравнивание заготовки, правильная блокировка подшипника и вала и медленное равномерное давление. Медленно опускайте домкрат и наблюдайте, куда прикладывается усилие. Один и тот же человек должен вставлять/настраивать работу и управлять прессом. Не превышайте предельную рабочую нагрузку пресса.

Термическое снятие, установка и методы

Снижение или повышение температуры подшипника, вала и/или корпуса в установленных пределах является еще одним методом снятия и установки подшипников. Все предостережения, упомянутые в отношении механических методов удаления, также относятся к термическим методам. Вал и корпус должны быть чистыми, без зазубрин и заусенцев. Необходимо выделить время для измерения и подтверждения того, что вал и корпус находятся в пределах рекомендуемых размеров. Если вал или корпус не соответствуют рекомендованным допускам, их следует заменить. Хотя использование связующих веществ может временно выиграть время, монтажные составы для подшипников не заменяют требование хорошей подгонки размеров.

Использование жидкого азота или сухого льда для снижения температуры стальных компонентов должно использоваться только при посадке с сильным натягом. В зимние месяцы в северных странах техники обычно размещают валы большого диаметра снаружи на ночь, а затем утром нагревают подшипник и собирают их вместе. Помните, что побочным продуктом этого процесса может быть образование воды из-за резких изменений температуры и относительной точки росы. Вода на стали равна ржавчине.

Существует множество нагревателей подшипников, таких как конические, нагревательные пластины, печь для пиццы и слишком распространенная масляная ванна. У всех этих типов есть две общие черты: они медленные и обычно грязные. Для установки подшипников на вал лучше всего использовать современный индукционный нагреватель подшипников (см. рис. 3). Они безопасны, быстры, эффективны и чисты. Индукционные нагреватели доступны в различных размерах, большинство из которых переносятся вручную или помещаются на тележку. Их также можно использовать для нагрева других компонентов, таких как ступицы муфт и втулки.

Индукционные нагреватели подшипников создают сильное переменное магнитное поле, вызывающее вихревые токи в металле. Эти токи вызывают быстрый нагрев кольца. Его можно сравнить с трансформатором, использующим первичную катушку с многочисленными витками и вторичную катушку с несколькими витками (подшипник). Вторичная катушка будет подавать низкое напряжение при высокой силе тока. Подшипник действует как короткозамкнутая одновитковая вторичная катушка, через которую проходит низкое переменное напряжение с большой силой тока. Результат: Ближайшее к стержню кольцо быстро нагревается. Одним из побочных продуктов этого процесса является намагничивание. Современные нагреватели имеют автоматический цикл размагничивания в конце процесса. Помните, что датчик температуры должен быть размещен на внутреннем кольце для расширения, чтобы обеспечить запрессовку на валу. Рекомендуемая установка температуры составляет 110°C или 230°F. Оператор имеет полный контроль над настройками.

Напоминания об установке подшипников

• Наденьте СИЗ.
• Аккуратное обращение и чистота очень важны.
• По возможности избегайте стальных молотков или искр.
• Осмотрите вал и корпус. Удалите заусенцы.
• Измерять, измерять и еще раз измерять.
• Подгонка имеет значение.
• Используйте идентичные замены.
• Избегайте перегрева.
• Используйте правильные инструменты.
• Будьте осторожны, думайте о безопасности, делайте это осторожно!

Заключение

Правильная установка радиального шарикового или роликового подшипника имеет решающее значение для достижения полного срока службы компонента. Для правильной установки подшипников крайне важно, чтобы все вопросы безопасности были решены, для работы было отведено достаточно времени, и все поняли процедуру до начала работы.

Ричард Р. Кнотек — специалист по техническому обучению в Motion Institute, подразделении Motion Industries. Он проработал 43 года в Motion Industries, занимая различные должности, включая водителя, специалиста по продажам, операционного менеджера, продавца, руководителя филиала и специалиста по продукции. Бывший адъюнкт-инструктор Программы промышленного обслуживания Университета Северного Мичигана, Кнотек также является опубликованным автором книги «Механические системы и принципы» (ISBN 0-13-049).417-8). Для получения дополнительной информации посетите веб-сайт motionindustries.com или видеоканал MiHow2.com, на котором размещены обучающие видеоролики, в том числе советы по установке подшипников.

Практическое руководство: Установка подшипников — Промышленные решения IBT Промышленные решения IBT

Мы возвращаемся к основам с вашим руководством по установке подшипников.

Когда речь идет о подшипниках, качество общей производительности, надежности и эффективности, которую они обеспечивают, начинается с качества и точности их установки. Если и есть что вынести из этого, так это то, что ничего длится вечно и  вы должны максимально эффективно использовать каждый последний час работы своих частей приложения .

Роликовые подшипники играют жизненно важную роль во вращающихся механизмах, помогая: уменьшать трение, передавать нагрузки и поддерживать валы. Однако 48 % подшипников выходят из строя до их естественной смерти из-за неправильной установки или неправильного обращения.  Усовершенствованное искусство установки подшипников в конечном итоге продлит срок службы оборудования и сведет к минимуму время простоя, вызванное ненужным выходом из строя подшипника.

1- ПЕРЕНЕСИТЕ ЭТИ ХОРОШИЕ ПРИВЫЧКИ ДЛЯ ПОДГОТОВКИ

Хотя этот первый этап немного утомительный, он так же важен, как и последующие. Невнимательность на этом раннем этапе может поставить под угрозу шансы подшипников на выживание задолго до начала монтажа.

Во-первых, все подшипники следует хранить в горизонтальном положении в прохладном, чистом месте с низкой влажностью, без пыли, ударов и вибраций. Кроме того, при подготовке к установке подшипников необходимо выработать три полезные привычки, чтобы предотвратить загрязнение и коррозию.

1.  Содержите подшипники в чистоте . Оставьте их в упаковке до тех пор, пока они не будут готовы к монтажу. После вскрытия берите подшипники чистыми, сухими руками или в перчатках. Чем меньше шансов на попадание в них грязи и загрязняющих веществ, тем лучше.
2. Держите поверхности в чистоте . Имейте для работы свежий лист бумаги или пластика и никогда не устанавливайте оборудование вне его. Все компоненты крепления и корпуса также должны быть чистыми. Используйте либо ткань Эмори, чтобы удалить грязь или другие инородные тела, либо тонкий напильник, чтобы избавиться от ржавчины или заусенцев.
3. Тщательно проверьте размеры – Измерьте диаметры вала и корпуса, чтобы убедиться, что выбранный подшипник имеет правильный размер и что вал и корпус действительно круглые. Не используйте для этого подшипник в качестве манометра.

2 – ОПРЕДЕЛИТЕ НАИЛУЧШИЙ ПРОЦЕСС УСТАНОВКИ ПОДШИПНИКА

Механический монтаж – малогабаритные подшипники

Инструмент для установки подшипников

Существует два типа процессов монтажа. Механический или холодный монтаж является более простым вариантом и используется для небольших подшипников с внутренним диаметром (ID) до 4 дюймов/100 мм. Часто это более удобный метод монтажа, так как подшипник можно установить без электричества прямо на месте установки.

Важно проверить правильность посадки подшипника и использовать специальный монтажный инструмент, чтобы установить его на вал. Инструмент должен комплектоваться гильзой, ударным кольцом и безотбойным молотком.

Особое внимание уделите избеганию приложения силы непосредственно к кольцам подшипника. клетки. шарики, ролики или уплотнения. Наденьте подшипник на вал, начиная с более круглого угла дорожки. Применяйте равномерное, мощное давление, используя умные, быстрые удары, а не сильные, сохраняя при этом все ровно, поддерживая как внутреннюю, так и внешнюю обойму.

Горячий монтаж — подшипники среднего размера

Индукционный нагреватель

Для подшипников с внутренним диаметром более 4″/100 мм усилие, необходимое для их монтажа, значительно возрастает. Это лучше всего достигается с помощью нагрева в процессе, называемом горячим монтажом. Наиболее важным фактором в этом методе является источник тепла. Например, такие методы, как масляные ванны и воздействие открытого огня, могут повредить и загрязнить подшипники. Наилучшие результаты достигаются при использовании электрических индукционных нагревателей, которые позволяют легко регулировать нагрев.

Ключевым здесь является разница температур между подшипником и валом. Обычно достаточно температуры подшипника примерно на 150 F выше температуры вала. Нагрев внутренней обоймы и замораживание внешней обоймы является наиболее распространенным и рекомендуемым методом. Тем не менее, требуемое количество тепла варьируется, поэтому обязательно ознакомьтесь с рекомендациями производителя подшипников (OEM) по нагреву.

После нагрева осторожно наденьте подшипник на вал, и когда он остынет, он зацепится за вал и будет работать эффективно. Всегда надевайте надлежащие средства индивидуальной защиты и будьте осторожны, чтобы не перегреть подшипник выше 250 F (или 210 F для подшипников с защитными шайбами ​​или уплотнениями). Сильный нагрев может привести к изменению металлургии подшипника, что может привести к изменению размеров и/или твердости подшипника.

Гидравлическое крепление — крупногабаритные подшипники

Гидравлический насос + масляный инжектор

Гидравлическое крепление рекомендуется при работе с очень большими подшипниками или коническими валами диаметром от 2 до 37 дюймов. Это требует меньше ручных усилий и способствует большей безопасности оператора. Гидравлические методы также обеспечивают больший контроль и точность, сводя к минимуму риск повреждения подшипников и валов.

Валы с масляными каналами и канавками могут принимать масло, впрыскиваемое между отверстием подшипника и поверхностями вала, что создает тонкую масляную пленку. Это снижает как трение, так и усилие, необходимое для установки подшипника. После нанесения масляной пленки подшипники можно физически установить с помощью гидравлического насоса, который перемещает их вверх по валу. Это достигается путем закачки масла в гидравлическую гайку, которая затем выталкивает поршень, в конечном итоге прилагая силу, достаточную для перемещения подшипника в нужное положение. Все это время давление контролируется насосом для обеспечения качества.

Ключевой задачей при монтаже подшипников является поиск баланса между минимально необходимой силой и максимальным контролем. Определите наилучший метод установки подшипников для своего приложения и вооружите своих сотрудников технологиями и инструментами, необходимыми для достижения успеха.

3 – ОБРАЩАЙТЕСЬ С ОСТОРОЖНОСТЬЮ

Значительная часть производственного процесса зависит от точности подшипников, и хотя они часто изготавливаются из стали, подшипники удивительно хрупкие. «Если вы возьмете человеческий волос и расколете его 10 раз, это будет та точность, для которой созданы эти подшипники», — говорит Тим ​​Зергер, директор бизнес-группы подшипников в IBT.

Хотя вы можете не увидеть повреждения, любое неправильное обращение с подшипником может привести к огромным потерям в виде простоя производства. Даже просто уронив новый подшипник на пол, говорит Зергер, «вы не представляете, какой ущерб вы можете нанести. Если этот подшипник стоит 80 долларов, а вам нужно 5000 долларов в час из-за простоя вашего производства, а установка нового подшипника занимает час, то дешевле выбросить этот подшипник и установить новый».

Когда инженеры проектируют подшипник, они рассчитывают срок его службы при определенной скорости и нагрузке, и если вы не наденете его правильно, вы сократите этот срок службы. «За все мои годы — почти 40 лет, — говорит Зергер, — я ни разу не видел, чтобы неисправный подшипник возвращался обратно после того, как мы отправили его на анализ, поскольку он вышел из строя из-за того, что был сделан неправильно.
