Монтаж и схема подключения одноклавишного выключателя света. Установка одноклавишного выключателяСхема подключения и установка одноклавишного выключателяОдноклавишный выключатель является простейшим изделием, предназначенным для управления освещением дома. Время от времени такие изделия приходиться ремонтировать или заменять, поэтому желательно представлять схему их включения и принцип работы. В нашей статье вы найдете ответы на свои вопросы, схему и видео-рекомендации по подключению одноклавишного выключателя. Где применяетсяВыключатель является частью схемы, в состав которой входят источник и потребитель электроэнергии. В данном варианте это сеть в 220 В и светильник. Для включения и выключения такого светильника между ним и сетью должно иметься отключающее устройство.
Опасность состоит в том, что при установке прибора в нулевую линию узлы потребителя энергии будут находиться под напряжением даже тогда, когда он находится в выключенном состоянии. И при прикосновении к электроаппарату человек может оказаться пораженным током. Для подключения осветительной лампы к сети с использованием выключателя обычно используется распределительная коробка, в которой производится коммутация. При этом к ней подходит 6 электрических линий – по двум подается напряжение, две идут к лампе и две идут к выключателю. Как правильно выбратьВ зависимости от вида электропроводки (открытой или скрытой) в доме могут быть применены выключатели одного или другого вида. Они отличаются своей конструкцией в части установки их на стену. В первом случае аппарат устанавливается на размещенную на поверхности стены деревянную пластинку, во втором — в заглубленный в стену металлический или пластмассовый подрозетник. В любом случае при выборе коммутатора следует обращать внимание на его предельные характеристики. Обычно величина рабочего напряжения стандартного аппарата равно 220 В, а рабочего тока -10 А. В паспорте указывается также максимальная коммутируемая мощность (стандартная -2,2 кВт). При этом, мощность потребителя, например, осветительных средств дома, не должна превышать этой максимальной мощности.Установка и видео-инструкцииПри монтаже системы управления светом наибольшее внимание надо уделять:
Схема подключения одноклавишного выключателя к лампочке:
Для выполнения первого правила надо сделать следующие операции:
Соединение зачищенных концов можно осуществлять различными способами:
Наиболее надежный контакт в данном случае обеспечивает первый вариант. Винтовые и болтовые соединения надежны, но при их выполнении возможны повреждения соединяемых элементов. Пружинные зажимы можно выполнить очень быстро, но со временем пружины ослабевают, что приводит к искрению и подгоранию. Для выполнения второго правила надо выполнить такие операции:
Узнайте из этого видео, как правильно подключить одноклавишный выключатель света: В следующем видео мы расскажем, как правильно установить одноклавишный выключатель: В заключение надо включить автомат на щитке и проверить работоспособность системы и ее регулировку. Подведем итоги. Для управления отключением потребляющих электроэнергию средств, например освещения, используются одноклавишные выключатели. Такие аппараты включаются в фазовый провод последовательно со средством освещения. Монтаж системы отключения устройств, использующих электроэнергию, производится с использованием специальной распределительной коробки. Прибор необходимо выбирать таким образом, чтобы его предельные электрические характеристики были равны или больше таких характеристик потребителей тока. elektrik24.net Одноклавишный выключательПри монтаже или ремонте домашней электропроводки неизбежно возникает необходимость в установке или замене выключателей света. Такие работы не представляют особенной сложности и вполне могут быть выполнены неспециалистом, имеющим понятие о том, что представляет собой схема подключения светильника и каких правил электробезопасности следует придерживаться при ее монтаже. Именно поэтому перед тем как приступать к выполнению подобных работ следует предварительно разобраться, как подключить выключатель света.
Применение одноклавишных устройств целесообразно в тех случаях, когда необходимо организовать коммутацию провода, через который получает питание одна лампочка или светильник. Если нужно подключить люстру, имеющую в своем составе большое количество светильников, то лучше использовать многоклавишное устройство. Другим случаем, в котором предпочтительнее использовать двух- или трехклавишные выключатели является ситуация, когда с помощью такого устройства необходимо обеспечить включение лампочек в разных помещениях, например, в коридоре, ванной и туалете. Необходимые инструменты и материалыПеред тем, как приступить к работам по установке одноклавишного выключателя, необходимо позаботиться о наличии таких инструментов и расходных материалов:
В том случае, если до установки коммутационного устройства не сделана разводка проводов и не выполнен монтаж подрозетника, придется запастись такими дополнительными инструментами и материалами:
Виды одноклавишных выключателейПо способу установки различают два вида таких устройств: внутренний и накладной. Их принцип действия не имеет различий и заключается в том, что при нажатии на клавишу происходит замыкание или размыкание электрической цепи.
Изделие накладного типа используется главным образом в помещениях с деревянными стенами. Его главное достоинство – это предельная простота установки. Такое устройство легко может быть применено в качестве временного выключателя, который устанавливается с целью избежания масштабных ремонтных работ, чреватых большими финансовыми затратами. Встроенная модель, несомненно, выглядит более компактной и эстетически привлекательной, чем ее предыдущий аналог. Однако для ее установки необходимо обеспечить скрытую проводку. Такие работы предусматривают необходимость штробления стен для прокладки электрических проводов, что чревато большим количеством пыли и повреждением облицовки стен. Именно поэтому установку встроенных розеток и выключателей стараются совместить с выполнением ремонтных работ в квартире. Внутреннее устройство одноклавишного выключателяОдноклавишный выключатель состоит из следующих основных частей:
Несколько более сложным является устройство выключателя с подсветкой, который обладает неоспоримым преимуществом – его отлично видно в темноте. Такая функция не только избавляет человека от необходимости шарить в потемках в поисках выключателя, а и дает возможность использовать это устройство в качестве своеобразного ночника. Различают также модульные и влагозащищенные выключатели. Модульные устройства предназначены для установки в кабель-канал и применяются главным образом для подключения светильников в офисных помещениях. Что касается влагозащищенных моделей, то их использование целесообразно в помещениях с повышенной влажностью воздуха, например, в санузлах, ванных комнатах или на улице при подключении наружных светильников. Схема подключения одноклавишного выключателяГлавным правилом, которое должно соблюдаться при монтаже коммутационных устройств, является необходимость их установки на фазном проводе. Другими словами, при отключении с помощью такого устройства лампочки, светильника или другого потребителя на его входе пропадает фаза. Это дает гарантию защиты от случайного поражения электрическим током в случае нарушения изоляции электропроводки или при касании открытых токоведущих частей. Если выключатель подключен правильно, то при его отключении можно безо всякого риска менять перегоревшие лампочки и выполнять работы по техническому обслуживанию светильника. Установка выключателя света выполняется по схеме, которая представлена на рисунке.
Как видно из схемы, никаких сложностей правильное подключение выключателя света не вызывает. На рисунке также указан заземляющий провод, идущий через распределительную коробку к светильнику. В электрических проводках домов старой постройки такой проводник может отсутствовать. Для правильного соединения проводов в распределительной коробке лучше лишний раз проверить чтобы проводник, идущий через выключатель к светильнику, был именно фазным. Сделать это проще всего с использованием обыкновенной индикаторной отвертки. Несколько более сложной является проходная схема подключения одноклавишного выключателя, которая используется для обеспечения удобства пользования освещением, например, в длинных коридорах или для подключения наружных светильников. Пользуясь этой схемой, можно обеспечить включение и выключение таких светильников при помощи двух расположенных в разных местах выключателей.
Как видно из схемы, в ней предусмотрено два различных пути прохождения тока через два установленных в цепи выключателя. Питание светильников осуществляется только в том случае, если контакты выключателей замыкают проводники одной и той же ветви. Этого может быть сделано путем изменения положения клавиши любого из них. Порядок выполнения работ по установкеПеред установкой выключателя необходимо сделать прокладку электрических проводов, соединяющих светильник, распределительную коробку и сам выключатель. Если монтируется устройство встроенного типа, то нужно предварительно установить подрозетник, выпустив из него примерно 10 см провода. Это должно быть сделано для удобства подсоединения провода к контактам выключателя.
Установка подрозетника (коробки) осуществляется таким же образом, как и в случае с подключением электрической розетки. После высверливания углубления в стене подрозетник закрепляется в нем при помощи алебастра. Если все подготовительные работы уже сделаны, то можно приступать к установке выключателя. Пошаговая инструкция по правильной установке одноклавишного выключателя выглядит следующим образом:
При установке выключателя с подсветкой все работы выполняются таким же образом, как и при подключении обыкновенного устройства. Единственным отличием является необходимость присоединения к контактам выключателя небольшой электрической цепи, состоящей из токоограничивающего резистора и неоновой лампочки или светодиода. Принцип действия такой подсветки достаточно прост. Благодаря большому сопротивлению резистора при замкнутых контактах выключателя электрический ток практически не проходит через светодиод. Зато при размыкании рабочих контактов выключателя цепь подсветки становится единственным путем, через который возможно прохождения тока. Следует заметить, что при выборе коммутационного устройства, предназначенного для работы с энергосберегающими лампами, нужно обращать внимание на элементы подсветки. Если в ней используется светодиод, то лампа в светильнике может немного мигать в выключенном состоянии. Правила электробезопасности при установке выключателейЧтобы избежать поражения электрическим током в процессе монтажа и эксплуатации выключателя света, необходимо четко придерживаться следующих правил:
Таким образом, установка одноклавишного выключателя света не представляет особенной сложности. Для правильного монтажа подобных устройств не нужно обладать огромным опытом или каким-то специальным мастерством. Вместе с тем, к любым работам, проводимым в электрической проводке квартиры, следует относиться чрезвычайно ответственно. mr-build.ru Одноклавишный выключатель - установка и подключение своими руками. Самая простая инструкция по монтажу розеток здесь!Во время ремонта или при строительстве частного дома возникает вполне закономерный вопрос о том, как заменить старый выключатель и установить новый. Электромонтажные работы не покажутся сложными, если имеются элементарные навыки и представление о способах подключения светильников, а также знание основ безопасности при работе с электроприборами.
Прежде чем приступить к монтажным работам, имеет смысл тщательно разобраться в вопросе подключения выключателя. Одноклавишные модели применяются тогда, когда необходимо организовать электропитание одного осветительного прибора.
Краткое содержимое статьи: Выбор выключателяУстройство рекомендуется приобретать в специализированных магазинах электрических товаров, где есть возможность найти наиболее подходящую по функциональности и внешнему виду модель. При покупке важно учитывать, что выключатель должен соответствовать условиям эксплуатации. Речь идет о мощности и силе тока, которые будут воздействовать на его составные элементы. Одноклавишные приборы могут быть разными, отличие определяется конструктивными особенностями.
Выделяют кнопочные и клавишные модели, перекидные и поворотные, встраиваемые и подсоединяемые напрямую. Не стоит забывать о проверке качества сборки продукции.
Проходная модельОбычно данная модель монтируется там, где управление процессами включения и выключения освещения, оказывается неудобным занятием. Длинные коридоры или помещения аналогичного типа, лестничные пролеты и большие по площади цеха, тамбуры в доме – вот список подобных мест.
В них опытные электрики советуют располагать механизмы одноклавишного типа с тремя контактами. Работа такого изделия не подразумевает разрыва электрической цепи, осуществляется лишь переключение между имеющимися контактами.
Вообще схемы подключения выключателей весьма разнообразны, опытные электрики сами подбирают наиболее оптимальный вариант для каждого конкретного случая. При покупке проходного выключателя крайне важно присмотреться к его техническим особенностям, соответствию типу проводки (наружной или внутренней).
Важно с самого начала проконсультироваться с продавцом по поводу того, какую мощность и силу тока способен выдержать выключатель, работая должным образом.
Разница между проходным и обычным выключателямиДва устройства отличаются друг от друга, прежде всего, характеристиками внутренних элементов. В проходном механизм действия предполагает процесс переключения электрической цепи, для этих целей имеется три контакта. Для обычного картина иная – цепь разрывается, поскольку контакта всего два. И сегодня простые выключатели можно встретить в домах и квартирах. Подробнее о них ниже.
Одноклавишный механизмИнструкция по подключению одноклавишного выключателя не столь трудна для понимания. Тем более, что устройство этого типа представляет собой довольно распространенный электрический прибор для обеспечения освещения в доме или квартире.
Оно не оснащается защитными механизмами на случай перегрузки или короткого замыкания, но просты в плане своего строения и функционирования.
Установку и подключение может осилить любой хоть немного осведомленный в вопросах электрики человек. Среди бытовых выключателей выделяют несколько типов:
Рассмотрим первые две модели.

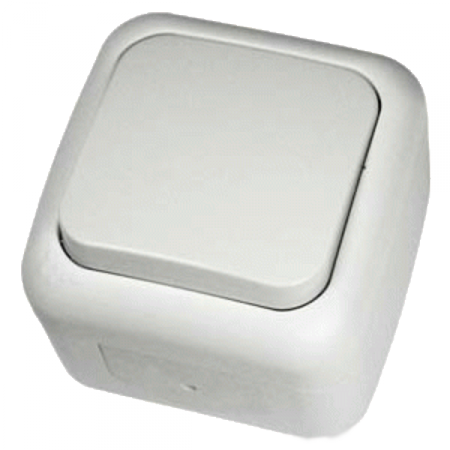

Наружные моделиВыключатели открытой установки применяют при подключении к наружной проводке, которая проходит по стене в специальной защите из пластика или металла.
В соответствии с требованиями пожарной безопасности, рассматриваемые устройства в обязательном порядке монтируются на основу из негорючего материала. Не так давно их устанавливали на простую деревянную основу. Внутренние моделиЕсли проводка сделана внутри стенового материала, следует иметь представление о том, как подключить выключатели скрытой установки. Первым делом необходимо подготовить в стене небольшую нишу, в нее выводятся провода, туда же устанавливается выключатель.
Далее в нее предельно плотно должен поместиться полый цилиндр из пластика. В него монтируется устройство, заранее подключенное к выведенным концам проводов. Надежная фиксация осуществляется за счет металлических лапок, которые расходятся в стороны при работе винтами. Получается распорочное соединение цилиндра и выключателя.
Особенности монтажа устройстваПодключение выключателя своими руками имеет одну отличительную черту. К нему подводится только провод с фазой. Благодаря такому действию можно безбоязненно произвести смену лампочки в люстре или светильнике, ведь ударить током может именно фаза.
Чтобы не ошибиться в определении используют специальный индикатор – устройство, внешне напоминающее пишущую ручку. Должно иметься прерывание фазы в подключенном выключателе, в противном случае велика вероятность выхода из строя светодиодных и энергосберегающих ламп, при условии их использования. Устройство выключателяЕсли посмотреть на фото одноклавишного выключателя, то становится понятно, что изделие имеет внешнюю защиту из пластика и внутренние рабочие детали. Пластиковой является и сама клавиша, включающая и выключающая свет. С обоих боков внутреннего механизма есть лапки для упрощения надежной фиксации.
Контактов, осуществляющих весь процесс работы, имеется два – один идет к светильнику, другой к проводу фазы. Причем принципиальной разницы в том, к какому контакту что подводить, нет.
Знакомство с устройством с одной клавишей и его модификациями дало представление об особенностях и некоторых нюансах. Установка и подключение не представляют особой сложности. Однако ответственность за выбор и правильный монтаж электрического устройства не снимается.
Можно приобрести мудреную техническую новинку, позволяющую приблизить жилье к уровню «умного», но забывать о необходимости элементарного знакомства с особенностями и техническими параметрами такой новинки вовсе не стоит.
Монтаж проходного выключателя с одной клавишей – дело ответственное, он отличается от установки простого варианта, поскольку контактов внутри не два, а три. Нужно ясно представлять себе схему подключения.
В случае отсутствия базовых знаний в области электрики и практического опыта работы, лучше довериться качественным и простым изделиям, к примеру, обыкновенному одноклавишному механизму. И передоверить все установочные работы специалисту. Только при таком подходе можно получить долгосрочный и надежный результат.
Фото одноклавишных выключателей
electrikmaster.ru Установка одноклавишного выключателя | Строительный портал Смена выключателя - проблема, с которой рано или поздно сталкиваемся мы все. В этой статье мы рассмотрим наиболее часто используемый одноклавишный выключатель, а также схему его подключения и нюансы, которые необходимо соблюдать во время работы. Содержание:
На что обращать внимание при выборе выключателя
Покупать выключатели лучше всего в специализированных магазинах, где ассортимент позволяет выбрать именно тот вариант, который больше всего подойдет вам по функциональности и дизайну. Также в магазине можно найти качественно сделанные фирменные выключатели, к примеру, выключатели одноклавишные Legrand. Покупая выключатель для электропроводки общего назначения с напряжением в 250 В и нагрузкой 10 А убедитесь, что он соответствует ГОСТ Р 51324.1-99. Также на изделии обязательно должен стоять знак качество страны-изготовителя. Если речь идет о выключателе, изготовленном в РФ, то это должен быть значок Ростеста. Обратите внимание, на какое напряжение и ток рассчитан выключатель. Например, выключатели с металлокерамическим контактом, содержащим серебро, будут надежно работать при токе до 4 А. Обязательно посмотрите на число коммутирующих цепей и число полюсов (однополюсной, двухполюсной или трехполюсной). Ну и, разумеется, стоит обратить внимание на конструкцию механизма (шнуровой (потолочный) переключатель, кнопочный, клавишный, перекидной или поворотный) и конструкцию корпуса (для встраивания в электроприборы или для установки на электропроводе, для открытой или скрытой проводки электросети). Например, выключатель одноклавишный скрытой электропроводки отличается конструкцией, которая предусматривает присоединение электропроводов после того, как сам выключатель будет закреплен в гнезде на стене. Таким образом, вам удастся сохранить провода от лишних изгибов. Выключатель одноклавишный открытой установки монтируется на деревянных подразетниках, к которым крепятся двумя шурупами. Если вы планируете устанавливать выключатель в месте, где существует рис попадание воды во внутрь, обратите внимание на выключатели одноклавишные брызгозащищенные. Когда вы выберите наиболее подходящую для вас по характеристикам модель, не забудьте проверить мягкость работы клавиши. Для этого достаточно всего лишь несколько раз «включить-выключить» клавишу, при этом все должно работать достаточно плавно – ничего не должно скрипеть или цепляться. Напоследок обратите внимание на качество сборки. Выключатель одноклавишный проходной
Установка проходного выключателя имеет смысл в местах, где обычное управление включением и выключением освещения неудобно и не практично. В частности, речь идет о длинных коридорах, лестничных пролетах и т.д. Как правило, в таких местах устанавливаются особенные одноклавишные выключатели, оснащенные тремя контактами, особая схема соединения которых реализована в качестве переключателей. Во время работы такого устройства электрическая цепь переключается между двумя выходными контактами, а не разрывается.
Выбирая проходной выключатель, обратите внимание на модификацию устройства, которая может отличаться в зависимости от того, под какую проводку рассчитано устройство – скрытую или открытую. Так при покупке выключателя учитывайте все характеристики устройства, так как контакты рассчитаны на разный ток и, соответственно, могут выдерживать разную нагрузку. Чем отличается обычный выключатель от проходногоОсновным отличием проходного от обычного выключателя является наличие специального механизма, обеспечивающего переключение между тремя контактами, которые предусмотрены в таких выключателях. Работа проходного выключателя основана не на обычном прерывании электрической цепи, а на возможности переключения между контактами. Схема подключения проходного выключателя:

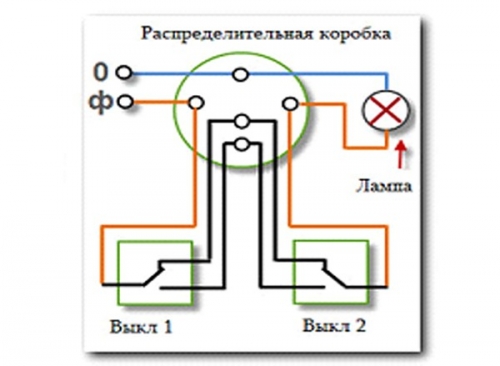

Схема подключения выключателя проходного:
Отсюда и главное преимущество проходных выключателей, которое заключается в возможности включения-выключения осветительного прибора из двух или более точек. Как уже писалось выше, проходные выключатели имеет смысл устанавливать в длинных коридорах и на лестничных пролетах, например на первом и втором этаже. То есть на первом этаже мы можем включить освещение лестницы, а поднявшись на второй этаж, выключить его. Также проходные выключатели могут быть установлены в спальне – один у входной двери и один у кровати – или же на приусадебных участках, когда есть необходимость освещение дорожек в темное время суток. Инструкция по установке проходного одоноклавишного выключателя:Установка одноклавишного выключателяЕсли вам необходимо заменить старый, вышедший из строя выключатель, то это вид работ займет у вас совсем немного времени и сложности, как таковых, в ходе их выполнения не возникнет. Однако, если речь идет об обустройстве в доме или квартире новой цепи, то в этом случае работы предстоять более сложные. Чуть ниже мы расскажем вам, как самостоятельно установить скрытый и накладной выключатели. Монтаж распределительной коробки для одной группы освещенияОбязательно, перед работами по установке выключателя убедитесь в том, что электроэнергия отключена. Если речь идет о создании новой цепи, а соответственно и необходимости проводить новую проводку, необходимо сразу решить для себя какой она будет – открытой или закрытой. Разумеется, с открытой проводкой, которая прокладывается по поверхности строения (или открыто, или в специальном коробе) и проблем будет меньше. Для такой проводки подойдет накладной или, как их еще называют, выключатель открытой установки. Если же вы не хотите, чтобы проводка была скрыта, то тут не обойтись без более объемных работ, в частности штробления стен. Итак, в отличие от того, какую проводку решили проводить выключатель, может быть или наружной установки или же скрытой установки. В последнем случае выключатель монтируется во вмонтированную в стене коробку. В первом – просто размещается на поверхности стены. Если вы проводите новую цепь и планируете монтаж распределительной коробки для одной группы освещения с одноклавишным выключателем и светильника на одну группу ламп, то в нее должно быть проведено шесть проводов. Два провода на светильник, два – на выключатель и два питающих. Схема такой цепи будет иметь следующий вид:
Когда все провода заведены в распределительную коробку определяем их при помощи омметра, провода питающие индикатором фазного напряжения и контрольной лампой. Определив провода, нулевой рабочий проводник (N) необходимо присоединить к проводу светильника, подключенного к боковому контакту элекпроптарона, а проводник фазный (L) – соединить с проводом, идущим к выключателю. Оставшиеся два провода соединяем между собой. Монтаж скрытого выключателяЕсли вы просто хотите поменять выключатель, то во всех вышеописанных работах, разумеется, нет необходимости. Или же, когда вы определили, где именно будет находиться выключатель и провели к этому месту провода, можно приступать к установке самого выключателя. Монтаж одноклавишного выключателя скрытой установки предполагает установку металлической или пластмассовой монтажной коробки, также они могут быть для полых или сплошных стен. Стандартный размер такой коробки составляет 4 см глубина и 7 см диаметр. Что касается материала, то лучше отдать предпочтение термостойкому пластику, так как он значительно безопасней металла. Перед установкой из монтажной коробки следует вывинтить шурупы и выломать заглушку отверстий для входящих в нее проводов. Чтобы коробка надежнее держалась в стенной нише, рекомендуется воспользоваться алебастром. Коробки для полых стен, например, из гипсокартона крепятся при помощи скоб. Схемы подключения одноклавишного выключателя:
Присоединить провода к выключателю можно четырьмя способами, при этом далеко не каждый из них считается безопасным:
Итак, разобравшись со способами подсоединения провода, можно приступать непосредственно к установке выключателя. Для этого аккуратно при помощи отвертки снимаем клавишу и фиксатор, при помощи которого удерживается верхняя накладка. После снятия накладки выключатель разбирается легко и просто. Зажав провода в гнездах, выключатель закрепляется в коробке при помощи шурупов или же специальных рычажков. Установка накладного выключателя
Процесс монтажа накладного выключателя проходит аналогично скрытому, с единственной разницей – нет нужды штробить стены и устанавливать монтажную коробку. Единственным недостатком наружного выключателя одноклавишного является размер. В целом, весь процесс монтажа такого выключателя сводится к разметке будущих отверстий для крепления, их сверления, установки дюбелей и, собственно, подсоединению проводов и креплению выключателя к стене. Вот и весь нехитрый процесс монтажа одноклавишного выключателя. Как видите, если речь идет просто о замене старого выключателя на новый, то процесс монтажа настолько прост, что с этим можно справиться и самому, не вызывая электрика. Если же речь идет о создании новой цепи и установке новой распределительной коробки то тут, конечно, в целях безопасности лучше обратиться за помощью к специалисту. strport.ru Как подключить одноклавишный выключатель своими руками.МАСТЕР ОТ БОГАЭлектричество в наших квартирах можно встретить повсюду. Розетки, различные осветительные приборы и выключатели, конечно, делают нашу с вами жизнь удобной и более комфортной. С другой стороны, электричество – штука опасная, поэтому все работы, связанные с подключением приборов, должны проводиться с умом. В этой статье мы подробно рассмотрим, как подключить одноклавишный выключатель.
Принцип работы выключателя.Принцип работы выключателя очень прост. Любой прибор работает от двух проводов, по которым течет ток: нуля и фазы. Задача выключателя состоит в том, чтобы временно размыкать один из проводов. По правилам цепь размыкается именно по фазе. Если через выключатель провести нулевой провод, то в светильнике всегда будет находиться фаза, а это небезопасно. Типы и назначение выключателей.- Одноклавишный выключатель. Отвечает за работу одного прибора. - Двухклавишный, трехклавишный. Включает/выключает разные приборы или один прибор, имеющий несколько режимов. Советую прочитать: как установить двухклавишный выключатель? - Диммер. Можно настроить степень освещенности прибора, поворачивая тумблер. - Переключатель. Прибор можно включить/выключить из разных точек помещения. - Цепочка (веревка, кнопка, рычаг). Такой тип выключателя можно встретить на настольных лампах и бра. - Некоторые современные модели люстр работают от пульта и вообще не требуют выключателя. Помимо этого выключатели делятся на: - Наружные. Выключатель ставится непосредственно на стену. - Внутренние. Механизм устанавливается в специальный подрозетник в толще стены. Советую прочитать: как установить подрозетник в бетонной стене? Как разобрать/собрать одноклавишный выключатель?Перед тем, как подключить одноклавишный выключатель, его нужно разобрать. Берем плоскую отвертку и поддеваем кнопку.
Для этого идеально подходит индикаторная отвертка, так как у ней очень тонкое «жало». Затем снимаем рамку, которая обычно крепится на зажимах. Теперь устройство готово к подключению.
Собирать выключатель мы будем в обратном порядке. Как установить выключатель одноклавишный?Мы помним, что в выключателе всегда присутствует фаза, поэтому перед тем, как подключить одноклавишный выключатель, в первую очередь отключаем электричество в щитке. Для надежности берем индикатор и проверяем наличие тока. Если при контакте с проводами индикатор не светится, все в порядке и можно работать дальше. Находим отверстия, куда вставляются провода (в разных моделях они могут быть сбоку, сзади или спереди) и винты, которые эти провода фиксируют (иногда вместо винтов присутствуют зажимы). Как подключить одноклавишный выключатель правильно?По ГОСТу выключатель должен включать прибор, когда вы нажимаете на верхнюю часть кнопки. Если вы привыкли по-другому, можно подключить наоборот. Чтобы проверить, в каком положении выключатель будет включать прибор, а в каком отключать – идем к щитку и подаем напряжение. Если все нормально, работаем дальше, если положение неправильное – снова отключаем электричество и либо меняем провода местами, либо просто переворачиваем выключатель. Бесплатный подбор квалифицированного электрика в Вашем городе Наружный выключатель крепится к стене с помощью шурупов, внутренний можно крепить 2-мя способами: распорными лапками или с помощью шурупов, вкручиваемых в подрозетник. Надежным креплением прибора будет, если вы совместите оба способа. Следим за тем, чтобы выключатель располагался ровно и фиксируем. Готово! Теперь берем рамку и защелкиваем, затем вставляем кнопку. Как заменить старый одноклавишный выключатель?Ничего сложного, ведь мы уже знаем, как подключить одноклавишный выключатель, умеем разбирать механизм и подсоединять провода. Не забываем о том, что работать без напряжения куда безопаснее. Вынимаем кнопку, откручиваем шурупы или ослабляем лапки и достаем механизм из подрозетника. Ослабляем фиксирующие винты и достаем провода. Далее берем новенький выключатель и повторяем процедуру в обратном порядке. Как подключить одноклавишный выключатель, если он с подсветкой?
Очень удобны в использовании выключатели с подсветкой. Заходишь в темную комнату и тебе не надо судорожно шарить по стене в поисках заветной клавиши. А как с подключением такого прибора? Точно так же: на схему подключения или порядок работ это никак не влияет. Кроме маленького нюанса. Если вы хотите, чтобы подсветка работала в выключенном состоянии — позаботьтесь, чтобы провод подводящий напряжение к выключателю был подсоединен к клемме или зажиму с отметкой «L», а отводящий провод - к другому зажиму или клемме.
И не забудьте совместить диод подсветки с отверстием на рамке при сборке. Расскажу Вам маленькое открытие о выключателе с подсветкой. Если в люстре или бра, подсоединенном к такому выключателю, используются лампочки энергосберегательные или светодиодные, то со временем возможно самопроизвольное кратковременное включение люстры. Ничего страшного конечно не произойдет, но мало приятно, когда среди ночи люстра сама собой включиться. Схема подключения выключателя и осветительного прибора в электрическую сеть.Теперь мы знаем, как подключить одноклавишный выключатель, но что делать, если провода еще не проложены? Как правильно подключить прибор (люстра, бра) и выключатель к электрической сети? Подключение производится в распределительной коробке, которая должна присутствовать в каждом помещении. Обычно распределительную коробку устанавливают над выключателем. Для подключения выключателя и прибора (люстра, бра) в коробку должно заходить три двужильных провода (от щитка, от люстры и от выключателя). Отключаем электричество в щитке и соединяем провода вот таким образом: нулевой провод от щитка соединяем с нулем от люстры. Фазный провод от щитка соединяем с одним из проводов выключателя, фазу от люстры коммутируем со вторым проводом выключателя. Скручиваем соответствующие провода между собой и изолируем СИЗами или изолентой. И в заключении статьи, чтобы Вы не немного расслабились и улыбнулись несколько фото. Вот что мой дети сделали с выключателями.
Надеюсь, уважаемые читатели, Вы разобрались как подключить одноклавишный выключатель и улыбнулись, а юмор как известно продлевает жизнь. Успехов Вам в ремонте! Читайте также: Как самому поменять люстру на натяжном потолке? Как своими руками поменять патрон в светильнике? Поделитесь статьей с друзьями в социальных сетях! masterotboga.ru как подключить одноклавишный выключательОднополюсный выключатель – коммутационное устройство для включения только одной группы источников света. Управляется кнопкой, фиксирующейся в двух положениях: включение, выключение. ОбщееЕго установка, подключение и замена покажется весьма простым делом, при взгляде на схему:  Схема подключения выключателя в распред коробке Действительно, более простую электрическую цепь трудно придумать. Но, не имея опыта, нужно иметь перед глазами данный рисунок, и отождествлять каждый провод с изображенными на чертеже линиями, иначе случится казус. Звонок электрику из реальной жизни: Привет, поставил выключатель в гараже, включил и везде света не стало!Причина была в том, что фаза замыкалась на ноль через выключатель. Ошибка была вызвана тем, что в распределительной коробке имелись ответвления линии к розеткам и другим потребителям. Имея одноцветную проводку очень легко запутаться. То, что на схеме выглядит просто и понятно, превращается наяву в торчащий из коробки ворох проводов. Поэтому, прежде чем делать подключение или замену, нужно тщательно выяснить функциональную принадлежность каждого провода. Данная статья расскажет, как поменять выключатель самостоятельно. Для начала:
 Стриппер — инструмент для снятия изоляции Заменить устаревший или неисправный однополюсный выключатель скрытой установкиВ зависимости от конструкции устройства, нужно добраться до болтов, разжимающих крепёжные скобы. В старых советских изделиях откручиваются шурупы, крепящие лицевую крышку, а в более новых нужно отщёлкнуть клавишу, поддевая её плоской отверткой.
Ослабив зажимные винты, осторожно вынуть выключатель из монтажной коробки. Открутить болты и вынуть провода и клемм. На этом этапе могут возникнуть трудности из-за «закисших» болтовых соединений – они могут заржаветь или покрыться оксидами меди, алюминия.
В этом случае нужно обратно поставить на место сердцевину выключателя, взять хороший упор и попытаться, сильно прижимая отвертку, открутить неподдающееся соединение. Если давить с небольшим усилием, то инструмент будет прокручиваться, грани собьются, и открутить клемму не будет никакой возможности. Если старания не увенчались успехом – придётся откусить кусачками, надеясь, что хватит сноровки, чтобы снять изоляцию и подключить новый выключатель к укороченному кабелю. Если провод обломался, или стал слишком коротким после откусывания, его можно нарастить, используя, в зависимости от количества наращиваемых проводов один из представленных клеммников:  В статье про способы соединения электрических проводов можете ознакомиться с этими соединениями Вставляют провода в клеммы нового выключателя и крепко зажимают. Замена старого подрозетникаМожет быть, что ранее использовавшийся металлический подрозетник пришёл в полную негодность, и его надо заменить. В этом случае главное предостережение – не повредить провод! Зубилом или перфоратором долбят монтажный гипс вокруг цилиндра, пока он не окажется свободным. Осторожно его вынимают, и на торчащие провода насаживают новый подрозетник, и фиксируют его с помощью гипса, или алебастра.
 Нужно подождать до его полного затвердевания, прежде чем продолжать установку – монтажные скобы будут деформировать стенки коробки, которые упираясь в неокрепший раствор, будут его крошить, что приведёт к разбалтыванию выключателя в процессе эксплуатации.
Для завершения установки нужно открутить зажимные болты распирающих скоб, чтобы одетая на них резинка максимально прижала их к корпусу – тогда он легко будет входить в подрозетник до упора.
Придерживая выключатель в таком положении болты зажимать по несколько оборотов каждый до полной фиксации. Защёлкнуть клавишу, подать напряжение, проверить наличие света при включении. Замена выключателя открытой установки на однополюсный выключатель скрытойВстречается комбинация скрытой проводки и открытого, накладного выключателя. В этом случае: отсоединить кабель, разобрав отключаемое устройство, убрать его и различные крепёжные приспособления. Разметить место установки нового выключателя с учётом имеющегося кабеля. Практика показывает, что нужно сместиться вверх, чтобы длины проводов хватило для подключения. Очень осторожно, только ручным инструментом удалить штукатурку вдоль кабеля на десяток сантиметров вверх, высвободив его по этой длине из стены и отогнув горизонтально, стараясь не повредить.  коронка для подрозетника Если стена бетонная, то углубление для монтажа делают с помощью перфоратора и специального сверла – буровой коронки, но можно, приложив достаточно труда, проделать его вручную, главное, чтобы специализированный под железобетон подрозетник полностью вмещался и не выступал над поверхностью.
Для кирпичной кладки подрозетник такой:
Потом отгибают назад кабель, проламывают отверстие под него в монтажной коробке, продевают и фиксируют подрозетник, замазывают раствором ранее освобождённую часть проводки.Дальнейший порядок подключения тот же, что и вышеописанный. Заменить выключатель и часть проводовЕсли предстоит вариант с заменой на скрытую установку выключателя и проводки, то старые провода от распределительной коробки до выключателя лучше будет заменить, ведь наверняка имеющийся кабель не предназначен для скрытой установки. Допустим, требуется, чтобы распределительная коробка оставалась прежней. В этом случае, отсоединяя старые провода и раскручивая скрутки нужно пометить их соответственно точкам подключения, чтобы потом не пришлось звонить знакомому электрику, как в примере, описанном в начале статьи. Для укладки новой проводки в стене проделывают борозду с помощью перфоратора, зубила или специального инструмента — штрабореза. Без его наличия, для облегчения задачи, сначала алмазным кругом делают две прорези, а потом скалывают бетон между ними.
Нужно помнить, что железобетонные панели в домах считаются несущими, и проделывать канаву можно только до глубины залегания арматуры. Устанавливают проводку, начиная сверху, с помощью самофиксирующихся в проделываемых отверстиях хомутов, в дальнейшем закрепляют быстросхватывающим раствором. По описанным выше методам нужно зафиксировать подрозетник и подключить одноклавишный выключатель. Подключение проводов в коробке завершит процесс установки. Похожие статьиinfoelectrik.ru Подключение выключателя света с одной клавишейВыключатели появились в тот же момент, когда человек придумал освещать помещения, в которых он находится. Несмотря на огромное разнообразие их видов, дизайна, размеров и «наворотов», они выполняют две главные задачи – включают и выключают свет. Основана эта работа на простом принципе, который будет рассмотрен в данной статье. На нем основана и инструкция по установке своими руками освещения – от выключателя до лампочки. Выключатель может управлять любым видом освещения и любым его количеством, главное – разобраться с принципом его работы и учесть все технические нюансы, чтобы правильно выполнить монтаж освещения в квартире и соединить все воедино, не прибегая к помощи электрика. Какие они бывают?
 Стандартный одноклавишный механизм
 Двухкнопочный вариант
 Модель с тремя кнопками
 Регулятор подачи силы тока для разной яркости освещения
 Выключатель с индикатором местоположения в темноте
 Пример дизайнерского оформления одно- и двухкнопочного выключателя Принцип работыПочему светит лампочка? Потому что на нее подается электричество. Не светит она потому, что электричество не подается. Именно этим и занимается выключатель – он механически разрывает цепь с лампочкой, по которой к ней движется ток из общей сети. Чтобы понять, как он делает это, нужно заглянуть внутрь.  Разобранный двухклавишный выключатель Видим, что белые кнопки, на которые мы нажимаем при повседневном пользовании, являются лишь декоративными элементами. Они на специальные клипсы крепятся в корпусе и приводят в движение керамические ходунки, которые и управляют электрической цепью. Работа такого механизма и то, как подключить одноклавишный выключатель, будут наглядно показаны далее в статье. В выключенном состоянии он разрывает фазу, как следствие – лампочки не светят. Земля и ноль у светильников, грубо говоря, общие, идут они, минуя выключатель. Фазу придется запитать к каждой кнопке отдельно для разграничения цепей. Как самостоятельно подключить?Все виды подключаются абсолютно одинаково, отличаются лишь количеством проводов, которое напрямую зависит от клавиш в выключателе. Как правильно подключить выключатель света? Простая инструкция будет представлена с тем расчетом, что под выключатель уже проложен силовой кабель, и он торчит из стенки в том месте, где будем его ставить. Обязательно соблюдайте технику безопасности при работе с электричеством – обесточьте всю систему с помощью общего рубильника, тщательно изолируйте все соединения, надежно затягивайте контакты. Начнем с того, как сделать подключение одноклавишного выключателя.
 Схема подключения одноклавишного выключателя
 Схема подключения двухклавишного варианта Тут следует обратить внимание на сам включатель. С обратной стороны у него будут три контакта. Там, где он один – фаза подключается из сети. Там, где их два – выводятся две фазы уже на светильники. Если следовать этой маленькой подсказке, электропроводка будет установлена правильно, вы никогда не перепутаете стороны подключения и соединения.
 Схема подключения лампочки без заземления Здесь приведена схема подключения лампочки без заземления. Некоторые сети не предусмотрены для подключения земли, поэтому можно вполне обойтись без нее, просто не проводя ее параллельно с нолем. Установка конструкцииЧуть выше мы уже говорили, что в стенке должны быть просверлены специальные отверстия – подрозетники, куда будет устанавливаться металлический каркас с уже запитанной сетью на специальные фиксаторы.  Установка каркаса с контактами в стенку По бокам у этого каркаса будут находиться прямоугольные зубчики, которыми он будет держаться в стенке. Крепление должно быть прочным, не шататься в гнезде и не выпадать. После установки каркаса поверх него ставится декоративная поверхность, с которой мы контактируем ежедневно после подключения выключателя света с одной клавишей.  Установка декоративной поверхности ЗаключениеВыключатель – незаменимый элемент любой схемы освещения, без него она просто не будет функционировать. Современное разнообразие механизмов позволяет подключить светильники к нему в огромном количестве вариаций, а красивый дизайн сделает выключатель максимально незаметным и гармонично вписывающимся в общий интерьер помещения. Подключение лампочки к выключателю можно выполнить своими руками. Обязательно используйте безопасный способ работы с электричеством, проверяйте исправность проводов и качество соединения контактов перед тем, как подключаться к сети. lampagid.ru |
|
|||||||||||||||||
|
|
|||||||||||||||||
|
Выключатель, имеющий одну клавишу, включается последовательно в фазовую линию сети. В принципе, он может быть включен и в нулевую линию, но это, во-первых, будет противоречить правилам ПУЭ, а, во-вторых, это будет небезопасно при обслуживании электрических аппаратов.
