1. ⌂

2. Трансформаторы напряжения

Наличие:	В наличии
Срок поставки:	30 дней
Гарантия:	12 месяцев
Рейтинг:

Страница находится в режиме наполнения. Для консультации, уточнения цены и покупки свяжитесь с нами любым удобным для Вас способом.

• Технические характеристики
• Отзывы / Вопросы (0)

Измерительные трансформаторы НТМИ-I-10У3 и НТМИ-I-6У3 предназначены для измерения напряжения и подключения:

• Вольтметров;
• Катушек напряжения ваттметров;
• Счетчиков электроэнергии;
• Фазометров;
• для питания цепей автоматики, сигнализации и релейной защиты.

Применимы трансформаторы НТМИ-1 в цепях переменного тока частоты 50 Гц. напряжением 6 кВ и 10 кВ с изолированной нейтралью.

Основной особенностью конструкции является то, что НТМИ-1 выполнен как группа однофазных трансформаторов, которые соединены в трехфазную схему в одном корпусе. Эта особенность позволяет легко вести ремонт трансформатора в случае выхода из строя, и позволяет устойчиво работать в сетях с феррорезонансными явлениями. В трансформаторах НТМИ-1 нет бумажных изоляционных материалов, что улучшает его нагревостойкость.

Длина пути утечки внешней изоляции − не менее 17 см по ГОСТ 9920-89.

Климатическое исполнение У, категория размещения 3 по ГОСТ15150.

Трансформаторы выполнены по ТУ , соответствуют ДСТУ ГОСТ.

Трансформаторы НТМИ-1 внесены в Государственный реестр устройств измерительной техники, допущенных для использования в Украине

Виды измерительных трансформаторов:

• НТМИ-1-6
• НТМИ-1-10

Технические характеристики НТМИ-1-6(10)

Наименование параметра	Единица измерения	Значение параметра
		НТМИ-1-6	НТМИ-1-10
Номинальное напряжение обмоток:
Первичной	В	6000	10000
Вторичной	В	100	100
Основной	В	100	100
Наибольшее рабочие напряжение	В	7200	12000
Номинальная мощность для класса точности:
0,5	ВА	75	100
1,0	ВА	150	200
3,0	ВА	300	500
Номинальная мощность дополнительной обмотки (при напряжении 100В)	ВА	90	100
Предельная мощность	ВА	630	1000
Номинальная частота напряжений питающей сети	Гц	50	50
Продолжительность работы при замыкании одной фазы, питающей сети на землю, не менее	ч	8	8

Габаритно-весовые характеристики измерительных трансформаторов



---

Похожие товары:

productName добавлено в корзину.

Вы можете добавить другие товары в корзину (Кнопка «Продолжить») или перейти в корзину и закончить оформление заказа (Кнопка «Перейти в корзину»).

---

2009 — 2022 Интернет-магазин электрооборудования «Электроконтроль» (ООО НПП «Нафтаенергопром», ex ЧП Электроконтроль) Карта сайта

Трансформатор НТМИ-10

Трансформатор НТМИ-10 – трехфазный маслонаполненный измерительный трансформатор напряжения. Предназначен для понижения высокого первичного напряжения до значений пригодных для измерений, вырабатывает сигнал измерительной информации для приборов измерения электрической энергии, и служит для питания реле защиты, сигнализации и автоматики. Сеть должна быть с изолированной нейтралью. Трансформатор НТМИ-10 (аналог трансформатора НТМИ-10-66) устанавливают в шкафах комплектных распределительных устройств.

Трансформатор НТМИ-10 имеет климатическое исполнение “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
— необходимо эксплуатировать в закрытом помещении;
— установку производить на высоте 1000 и ниже м над уровнем моря;
— температура внутри ячейки от -45°С до +40°С;
— при эксплуатации вторичная обмотка должна быть обязательно заземлена.



Основные технические характеристики трансформатора НТМИ-10:

Наименование параметра	Величина
Значение номинального первичного напряжения, кВ	10
Значение наибольшего рабочего напряжения, кВ	12
Значение номинального напряжения на выводах основной вторичной обмотки, В	100
Значение номинального напряжения на выводах дополнительной вторичной обмотки, В	100/3
Значение номинальной мощности, ВА, при работе в классе точности: 0,5 1 3	120 200 500
Значение предельной мощности, ВА	1000
Значение основной погрешности по напряжению, %	0,5
Значение основной погрешности по углу, %	10
Масса, кг	81
Схема и группа соединений обмоток	Y/Yn-0
Охлаждение трансформатора	Естественное масляное



Конструкция трансформатора НТМИ-10. Трехфазный трансформатор НТМИ-10 изготавливают из группы однофазных трансформаторов, что повышает его ремонтопригодность. Трансформатор НTМИ-10 имеет сварной бак. Для удобного и быстрого монтажа на крышке бака трансформатора привариваются скобы. Слив и взятие пробы масла осуществляется через пробку, расположенную в нижней части бака. Болт заземления находятся в низу бака. Заливка масла осуществляется через пробку расположенную на крышке бака возле выводов обмоток ВН, НН. Активная часть включает в себя магнитопровод, обмотки и вывода ВН, НН. Магнитопровод трансформатора изготавливается из холоднокатаной высококачественной электротехнической стали. Обмотки трансформатора изготавливают из медных проводов. Выводы обмоток выполнены съемными проходными фарфоровыми изоляторами. Обмотки закрепляются на стержнях магнитопровода, после выполняются все необходимые электротехнические соединения и производится сушка под вакуумом. После проверки всех электротехнических параметров трансформатора активная часть помещается в бак. Сверху крепится крышка и после этого трансформатор наполняют маслом.

Чертеж, габаритные и установочные размеры трансформатора НТМИ-10



Видео трансформатора НТМИ-10:

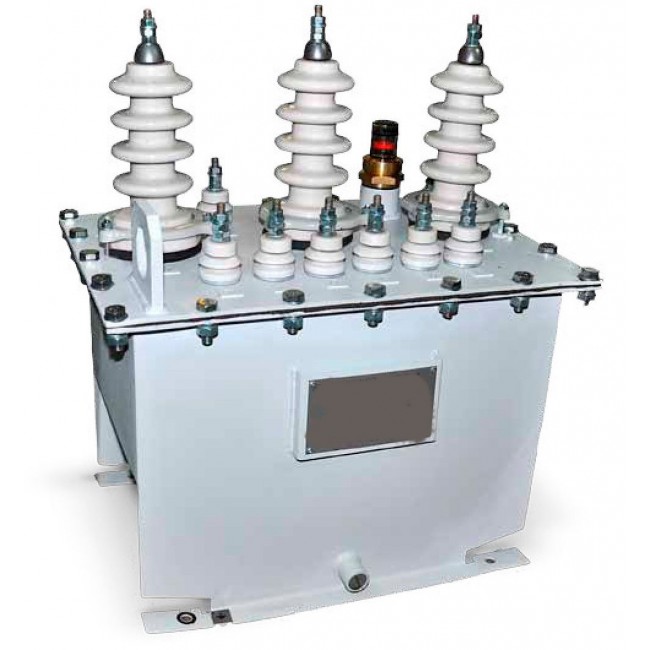

Фото трансформатора НТМИ-10:

Заказывайте трансформатор НТМИ-10 в компании “ЭнергоСфера” позвонив по телефону:

(050)299-33-89

(068)256-29-77

(093)113-81-73
