Типы электросчетчиков и их характеристики: Классификация и типы счетчиков электроэнергии

Содержание

Классификация и типы счетчиков электроэнергии

Счетчики электрической энергии можно классифицировать по следующим принципам:

1. По принципу действия:

индукционные
электронные (статические)

2. По классу точности счетчики:

рабочие
образцовые

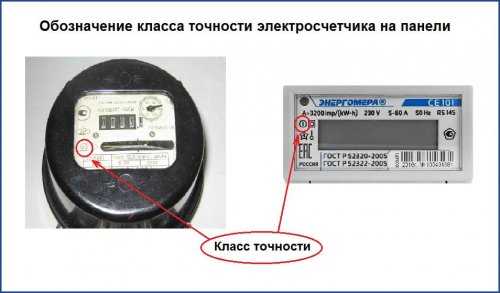

Класс точности счетчика – это его наибольшая допустимая относительная погрешность, выраженная в процентах.

В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).

3. По подключению в электрические сети:

однофазные (1ф 2Пр однофазный двухпроводный)
трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)

4. По количеству измерительных элементов:

одноэлементные (для однофазных сетей (1ф 2Пр))
двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
трехэлементные (для трехфазных сетей (3ф 4Пр))

5. По принципу включения в электрические цепи:

прямого включения счетчика
трансформаторного включения счетчика:

подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

Энергетическое обследование • Программа энергосбережения • Консультация

Узнать подробно

6. По конструкции:

простые
многофункциональные

7. По количеству тарифов:

однотарифные
многотарифные

8. По видам измеряемой энергии и мощности:

активной электроэнергии (мощности)
реактивной электроэнергии (мощности)
активно-реактивной электроэнергии (мощности)

Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ

Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)

Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)

Типы счетчиков:

Электромеханический счетчик – счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.

Например:

Однофазный электросчетчик СО-505, класс точности 2,0. Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.

Статический счетчик– счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.

На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.

Многотарифный счетчик – счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Эталонный счетчик – счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.

Основные понятия, термины и определения

Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.

Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.

Измерительный элемент – часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.

Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Узнать подробно

Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.

Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.

Трансформаторный счетчик – счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.

Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.

Основные понятия учета электроэнергии

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.

Средство измерений – техническое устройство, предназначенное для измерений.

Измерительный комплекс средств учета электроэнергии – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.

Стартовый ток (чувствительность) – наименьшее значение тока, при котором начинается непрерывная регистрация показаний

Базовый ток – значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением

Номинальный ток – значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора

Максимальный ток – наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.

Номинальное напряжение – значение напряжения, являющееся исходным при установлении требований к счетчику.

Технические требования к электросчетчикам

Общие требования:

Класс точности не хуже 0,5S
Соответствие требованиям ГОСТ Р (52320-2005, 52323-2005, 52425-2005)
Наличие сертификата об утверждении типа

Функциональные требования:

Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
Хранение результатов измерений (профили нагрузки – не менее 35 суток) и информации о состоянии средств измерений
Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
Ведение автоматической коррекции времени
Ведение автоматической самодиагностики с формированием обобщенного сигнала в «Журнале событий»
Защиту от несанкционированного доступа к информации и программному обеспечению
Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД

В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:

попытки несанкционированного доступа
факты связи со счетчиком, приведших к каким-либо изменениям данных
изменение текущих значений времени и даты при синхронизации времени
отклонение тока и напряжения в измерительных цепях от заданных пределов
отсутствие напряжения при наличии тока в измерительных цепях
перерывы питания

– Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации. (-40.. +550С)

– Средняя наработка на отказ не менее 35000 часов

– Межповерочный интервал – не менее 8 лет

Вас может заинтересовать:

Система освещения
Какие поставщики работают на рынке электроэнергии
Как разобраться с тарифами для юридических лиц

Электросчетчики. Виды и работа. Как выбрать и применение

Любая квартира или дом должны быть оборудованы устройствами учета потребления различных ресурсов, стоящих денег. Счетчики тепла и воды допускается не устанавливать, либо можно поставить их позже. А вот электросчетчики должны быть обязательно.

Электросчетчики расхода электрической энергии являются основным устройством, учитывающим ее потребление. По показаниям этого счетчика начисляется оплата за электроэнергию. Поэтому, необходимо знать, какой тип прибора лучше для вашего дома или квартиры. Энергетические компании постоянно пытаются всеми средствами навязать нам установку новых счетчиков энергии.

Старые электросчетчики класса 2,5 не способных учесть расход электроэнергии минимальной мощности, например, электронных устройств, включенных в дежурном режиме. У последних моделей счетчиков имеется класс точности от 0,5 до 2. Давайте разберемся, какие виды счетчиков энергии существуют, и какой прибор подойдет для вашего жилья или другого объекта, потребляющего электричество.

Электросчетчики разделяются по следующим типам:

Индукционные.
Электронные.

Индукционные электрические счетчики

Электрический счетчик индукционного типа работает по принципу магнитного поля, образующегося двумя катушками: напряжения и тока. Магнитное поле воздействует на диск, и заставляет его совершать вращательное движение. Диск в свою очередь приводит в действие счетный механизм. При повышении напряжения и тока в сети диск будет вращаться быстрее, и накручивать показания расхода энергии.

Точность таких приборов оставляет желать лучшего, и равна 2,5. Но такие счетчики считаются одними из самых надежных, недаром у них срок гарантии 15 лет.

Электронные электросчетчики

Такой тип устройства действует непосредственно, измеряя силу тока и напряжение в сети. Никаких промежуточных звеньев и механизмов у него нет, поэтому и потери точности также нет. Параметры выдаются на дисплей и сохраняются в памяти счетчика в цифровом виде.

Перечислим достоинства электронных счетчиков:

Компактные размеры.
Функция проведения учета по нескольким тарифам.
Возможность дополнительной установки микросхемы для повышения класса точности.
Точное и быстрое определение показаний, так как прибор оснащен цифровым дисплеем.
Обмануть такой счетчик очень трудно, из-за возможности самокорректировки показаний.
Стандартный обычный интерфейс позволяет применять счетчики в системах автоматического учета и контроля.

Из недостатков следует отметить недостаточную надежность в сравнении с счетчиками индукционного типа, а также повышенная стоимость.

Однотарифные и многотарифные

Счетчик, учитывающий расход электричества по одному тарифу не имеет каких-либо особенностей, так как работает только по одному типу учета.

Подробнее можно рассмотреть двухтарифные электросчетчики. Сегодня многие люди хотят сэкономить электричество, чтобы платить за него как можно меньше. Это связано с производством бытовой техники повышенной мощности. За месяц пользования такой техникой накручивается внушительная сумма денег. Если установить счетчик на два тарифа, то можно сэкономить немного денег.

Принцип работы

Действие счетчика заключается в том, что стоимость электроэнергии в разное время суток различна.

В этом имеют интерес электростанции, которые производят электричество. Утром и вечером нагрузка на электростанцию повышается, так как потребители в это время больше пользуются электричеством. В итоге электростанция вынуждена работать неравномерно. Это влияет на износ оборудования, расход топлива и т.д. Поэтому ввели двухтарифные счетчики.

Днем они работают таким образом, что в разное время суток стоимость электроэнергии различается. Это дает определенный стимул потребителям применять бытовые приборы в то время, когда это им выгоднее.

Преимущества

Экономия денежных средств. Прибор окупается за 1 год.
Помощь для электростанций в снижении ремонтных работ и экономии топлива.
Уменьшение вредных выбросов, загрязнения атмосферы.

Обычно два последних пункта не играют роли для потребителя, поэтому остается одно основное достоинство – экономия денег.

Недостатки

Не для всех регионов стоимость электричества вечером и днем выгодна для рядового потребителя.
После установки счетчика с двумя тарифами учета нужно уметь правильно использовать бытовую технику, в противном случае экономия будет равна нулю.

Однофазные и трехфазные

Устанавливается один из типов счетчика, в зависимости от типа сети питания в доме.

Класс точности

Это свойство прибора определяет погрешность в процентах во время учета энергии. Сегодня по правилам нужно использовать счетчики класса точности не менее 2.

Мощность

Это одна из важных характеристик. Ее необходимо учитывать при выборе прибора, основываясь на расчете потребления мощности за сутки от потребителей, то есть, какая общая нагрузка по току образуется у вас в квартире. В продаже имеются счетчики для нагрузки по току 5-100 ампер.

Метод крепления

Современные электрические счетчики фиксируются на DIN рейку, либо на болты.

Условия использования

Есть электросчетчики, которые можно использовать только в теплых отапливаемых помещениях, но имеются и уличные исполнения моделей приборов. Вы должны сами выбрать, для каких условий лучше подойдет прибор.

Какой счетчик выбрать

Во-первых, учитывайте характеристики мощности счетчика. Чтобы сделать правильный выбор по мощности, а правильнее будет сказать, по силе тока, нужно рассчитать, с какими устройствами вы будете работать дома. Обычно в инструкции на бытовую технику указывают мощность в киловаттах.

Сложите все мощности устройств, сделайте небольшой запас на случай приобретения дополнительных бытовых приборов. Если общая мощность получилась не выше 10 киловатт, то приобретайте модель на 60 ампер. Если мощность за сутки получается более 10 киловатт, то необходимо купить счетчик на 100 ампер.

Во-вторых, решите для себя, электронный прибор, либо механический, 1-тарифный, либо 2-тарифный. Это вы должны решить самостоятельно, так как у всех разные финансовые возможности и предпочтения. При возникновении трудностей с выбором, лучше обратиться к специалистам.

Для дачного участка рекомендуется выбирать однотарифное исполнение прибора, так как экономить энергию один раз в неделю нецелесообразно, а в остальное время получится переплата за дневной тариф.

В-третьих, необходимо выбрать прибор по типу крепления. Рекомендуется исполнение с креплением на DIN рейку, так как это универсальное крепление.

В-четвертых, производитель прибора играет далеко не последнюю роль. Качественные изделия можно найти только известных отечественных и зарубежных производителей, пользующихся популярностью. Перед этим лучше почитать отзывы людей о разных моделях, так как лучшим оценщиком являются люди, которые уже применили в работу разные модели устройств.

Полезные советы по выбору

Для гаража лучше выбрать прибор более мощный, так как возможно подключение мощного электроинструмента, причем сразу несколько штук.
При покупке счетчика обращайте внимание на дату поверки, которая обычно указана в паспорте, а также пломбировку корпуса. Дата поверки должна быть менее 2-х лет для 1-фазного исполнения, и менее 1 года для 3-фазного исполнения.
Вам могут предлагать приобрести счетчик с автоматической системой учета, заплатив за это больше денег. Эта функция никакой пользы для вас не даст, так как она облегчает контроль показаний только энергосбыту. Для вас это окажется обычной переплатой денег.
Отечественные производители изготавливают электросчетчики с хорошим качеством, не хуже импортных моделей. Подробно ознакомьтесь с моделями электросчетчиков, отзывами о них на различных форумах, сделайте выбор наиболее дешевого образца, но не уступающего по надежности.
Нельзя забывать и о возможном ремонте изделия. Необходимо найти информацию о ремонтопригодности выбранного вами устройства, о его стоимости и технического обслуживания.
Важным моментом является выбор прибора учета по его шумности, так как после установки различные устройства могут создавать неприятные звуки и шумы.
Электросчетчики индукционного типа имеют малый период между поверками, поэтому лучше приобрести прибор с электронной начинкой, у которого межповерочный период наиболее длительный. Этим вы сэкономите финансовые расходы на оплату обязательной процедуры поверки электросчетчика.
Счетчики с механическим устройством счета многие умельцы научились отматывать, и этим нарушать законодательство. Однако в России все еще продолжается пользоваться некоторой популярностью такая «экономия» денег на обмане компаний, обеспечивающих электроэнергией население.
Если сделали все-таки выбор электросчетчика с механической конструкцией счетного механизма, то перед приобретением обязательно проверьте его. Эта процедура проверки производится следующим образом: прокрутите слегка диск от руки, если диск продолжает вращаться по инерции, это свидетельствует о исправности механизма и годности его к эксплуатации. Если же диск заедает, либо не вращается свободно по инерции, то это считается неисправностью. От такой покупки лучше отказаться.

Типы счетчиков электроэнергии | CallMePower

В США есть разные типы счетчиков электроэнергии. Здесь мы объясним разницу между ними.

Сводка
Что делает счетчик электроэнергии? Аналоговые и цифровые счетчики Аналоговые счетчики Цифровые счетчики Счетчики времени использования

Что делает счетчик электроэнергии?

Счетчик – это инструмент, который постоянно считает электричество, которое вы использовали в своем доме. Это очень похоже на дисплей пробега в вашем автомобиле, который показывает расстояние, которое вы использовали. На счетчике электроэнергии фактическое число, которое вы читаете на дисплее, не очень важно . Вы должны сделать 2 показания в 2 очень конкретных момента дня, недели, месяца или года, и разница между обоими показаниями будет количеством электроэнергии, которую вы использовали между обоими моментами. Если ваше первое показание счетчика 46043, а следующее 46053, то количество электроэнергии, которое вы израсходовали за время между обоими показаниями , равно 46053 — 46043 = 10 кВтч.

Вы также можете записать номер вашего счетчика . Этот номер напечатан под дисплеем или рядом с ним и не меняется со временем. Некоторые коммунальные компании или поставщики могут потребовать, чтобы вы предоставили им свой номер счетчика при подписке на обслуживание, выходе из системы или просто при управлении своей учетной записью.

Аналоговые и цифровые счетчики

Существует 2 основных типа счетчиков электроэнергии:

Аналоговые счетчики : также называемые электромеханическими счетчиками. У них аналоговый дисплей. Никакого подключения они не предлагают.
Цифровые счетчики : также называемые электрическими счетчиками. У них есть цифровой дисплей (ЖК- или светодиодный дисплей), они предлагают возможность подключения и некоторые мгновенные функции.

Основным отличием является внешний вид дисплея и мгновенное подключение , которые могут иметь различное применение.

Аналоговый счетчик электроэнергии

Аналоговый счетчик

Аналоговые/электромеханические счетчики являются более традиционными счетчиками. Они используют физический процесс, называемый электромагнитной индукцией по , подсчитывают количество электричества, проходящего через счетчик , и отображают его на наборе круговых шкал, похожих на часы.

Показания аналогового счетчика

Показания аналогового счетчика электроэнергии могут быть трудными.

Показания аналогового счетчика могут быть сложными. Для этого существует определенный способ. Запишите цифры слева (на шкале 10 000) направо (1 кВтч на деление). Когда стрелка циферблата указывает между двумя цифрами, запишите меньшую цифру. Если стрелка указывает точно на цифру, есть две возможности:

на самом деле на одну цифру меньше. Например, на изображении здесь 4-й циферблат (циферблат 10 кВтч) почти точно находится на 7, а следующий – на 9.. Таким образом, фактическое значение 4-го циферблата равно 6 (и оба циферблата вместе составляют 6,9, поэтому 4-я стрелка была так близка к 7).
Наоборот, 2-й циферблат находится на цифре 0, а следующий циферблат — на 2, поэтому число будет 0,2.

Для получения дополнительной информации о том, как считывать показания счетчика, посетите нашу страницу «Считывание показаний счетчика электроэнергии».

Цифровой счетчик электроэнергии

Цифровой счетчик

Цифровой счетчик электроэнергии достаточно прост для чтения. Дисплей показывает только цифры на ЖК-экране или светодиодном экране, поэтому ручной дисплей отсутствует. Эти счетчики сообщат вам точные показания счетчика на дисплее без каких-либо расчетов.

Самые последние цифровые счетчики также беспроводные . Это означает, что показания счетчика могут быть сняты с расстояния . Технические специалисты , которые снимают показания счетчика , не должны будут беспокоить вас , так как они смогут считывать показания вашего счетчика с улицы с помощью беспроводного соединения устройства.

Счетчики времени использования

Счетчики времени использования могут быть как аналоговыми (с ручными циферблатами), так и цифровыми. Разница в том, что счетчики времени использования используются для людей, которые подписались на план времени использования. А время использования план — это план, в котором цены на электроэнергию различны в разное время суток . Обычно вы платите на дороже в течение дня ( часы пик ) и на дешевле ночью ( в непиковые часы ). Таким образом, счетчики времени использования будут включать 2 отдельных счетчика:

Один счетчик будет подсчитывать электроэнергию, использованную в часы пик .
Другой счетчик будет подсчитывать электроэнергию, использованную в нерабочее время часов пиковой нагрузки .

На некоторых цифровых счетчиках времени использования будет только один дисплей, и вам нужно будет нажать кнопку, чтобы увидеть показания счетчика в пиковые и непиковые часы.

Типы счетчиков электроэнергии и принципы их работы

Счетчик электроэнергии – это прибор, измеряющий количество электроэнергии, потребляемой потребителями. Коммунальные службы устанавливают эти приборы в каждом месте, например дома, на предприятиях, в организациях, чтобы взимать плату за потребление электроэнергии такими нагрузками, как освещение, вентиляторы и другие приборы.

Когда требуется экономия энергии в течение определенных периодов, некоторые счетчики могут измерять потребление, максимальное использование мощности в определенном интервале. Измерение «время суток» позволяет изменять тарифы на электроэнергию в течение дня, чтобы записывать использование в периоды пиковых расходов и в периоды низких затрат в непиковые периоды. Кроме того, в некоторых областях счетчики имеют реле для сброса нагрузки в ответ на спрос в периоды пиковой нагрузки. Наиболее интересные типы используются в качестве счетчиков электроэнергии с предоплатой. Типы счетчика электроэнергии приведены ниже с пояснением

Основной единицей мощности является ватт. Тысяча ватт — это один киловатт. Если мы используем один киловатт в час, это считается одной единицей потребляемой энергии. Эти счетчики измеряют мгновенные значения напряжения и тока, рассчитывают их произведение и выдают мгновенную мощность. Эта мощность интегрируется за период, который дает энергию, использованную за этот период времени.

Типы счетчиков энергии

Счетчики энергии подразделяются на три основных типа в соответствии с различными факторами, такими как:
1. Тип дисплея

2. Технические, такие как однофазный, низкотемпературный, трехфазный, высокотемпературный и многие другие.

3. Тип использования: бытовое, коммерческое и промышленное

4. Тип точки учета

Типы конструкции

В зависимости от конструкции счетчики энергии подразделяются на три типа, которые приведены ниже.

1. Электромеханический индукционный

2. Электронный счетчик энергии

3. Интеллектуальный счетчик энергии

Типы по фазе

В зависимости от фазы счетчик энергии классифицируется на три типа, которые приведены ниже.

1. Однофазный счетчик энергии

2. Трехфазный счетчик энергии

Электронный счетчик энергии

Электронные счетчики отображают использованную энергию на жидкокристаллическом или светодиодном дисплее, а некоторые могут также передавать показания в удаленные места. В дополнение к измерению потребляемой энергии электронные счетчики могут также регистрировать другие параметры нагрузки и энергоснабжения, такие как мгновенная и максимальная скорость использования, потребляемые напряжения, коэффициент мощности и реактивная мощность и т. д.

Они также могут поддерживать выставление счетов по времени суток, например, запись количества энергии, использованной в пиковые и непиковые часы.

Это точные, высокопроизводительные и надежные типы средств измерений по сравнению с обычными механическими счетчиками. Он потребляет меньше энергии и начинает измерения мгновенно при подключении к нагрузке. Эти счетчики могут быть аналоговыми или цифровыми. В аналоговых счетчиках мощность преобразуется в пропорциональную частоту или частоту импульсов и интегрируется счетчиками, размещенными внутри него.

В цифровом электросчетчике мощность напрямую измеряется высокопроизводительным процессором. Питание интегрируется логическими схемами для получения энергии, а также для тестирования и калибровки. Затем он преобразуется в частоту или частоту пульса.

➢ Цифровой электронный счетчик электроэнергии:

В цифровых счетчиках электроэнергии используется цифровой сигнальный процессор или высокопроизводительные микропроцессоры. Как и в аналоговых измерителях, датчики напряжения и тока подключены к АЦП высокого разрешения. После преобразования аналоговых сигналов в цифровые выборки выборки напряжения и тока умножаются и интегрируются цифровыми схемами для измерения потребляемой энергии.

Микропроцессор также вычисляет угол сдвига фаз между напряжением и током, чтобы он также измерял и отображал реактивную мощность. Он запрограммирован таким образом, что рассчитывает энергию в соответствии с тарифом и другими параметрами, такими как коэффициент мощности , максимальный спрос и т. д., и сохраняет все эти значения в энергонезависимой памяти EEPROM.

Содержит часы реального времени (RTC) для расчета времени интеграции мощности, расчета максимального потребления, а также метки даты и времени для определенных параметров. Кроме того, он взаимодействует с жидкокристаллическим дисплеем (ЖКД), устройствами связи и другими выходами счетчика. Батарея предназначена для RTC и других важных периферийных устройств для резервного питания.

Интеллектуальный счетчик энергии

Интеллектуальный счетчик — это электронное устройство, которое регистрирует потребление электроэнергии и передает информацию поставщику электроэнергии для контроля и выставления счетов. Умные счетчики обычно регистрируют энергию ежечасно или чаще и отчитываются не реже одного раза в день.

^{Умные счетчики обеспечивают двустороннюю связь между счетчиком и центральной системой. Такая передовая измерительная инфраструктура (AMI) отличается от автоматического считывания показаний (AMR) тем, что обеспечивает двустороннюю связь между счетчиком и поставщиком.}

Связь измерителя с сетью может быть беспроводной или через фиксированные проводные соединения, такие как ПЛК. Широко используемые варианты беспроводной связи включают сотовую связь (которая может быть дорогой), Wi-Fi (легкодоступный), беспроводные одноранговые сети через Wi-Fi, беспроводные ячеистые сети, беспроводную связь дальнего действия с низким энергопотреблением (LoRa), ZigBee (низкое энергопотребление). , беспроводная связь с низкой скоростью передачи данных) и Wi-SUN (Smart Utility Networks).

Это передовая технология измерения, включающая установку интеллектуальных счетчиков для считывания, обработки и отправки данных клиентам. Он измеряет энергопотребление, дистанционно переключает подачу потребителям и дистанционно контролирует максимальное потребление электроэнергии. Система интеллектуального учета использует передовую технологию системы измерения инфраструктуры для повышения производительности.

Они могут общаться в обоих направлениях. Они могут передавать данные коммунальным службам, такие как потребление энергии, значения параметров, аварийные сигналы и т.
