Изолятор штыревой полимерный ТП-20. Тф 20 изоляторИзолятор штыревой ТФ-20Одним из наиболее распространенных видов устройств для проведения электротехнических работ является штыревой изолятор. Такие изделия предназначены для крепления и изоляции токопроводящих элементов на линиях воздушной электропередачи, станций и подстанций при напряжении в 6, 10, 20, 35 кВ. Выпускаются различные модификации изоляторов специально для низковольтных линий. Штыревые изоляторы имеют специфические конструктивные особенности. Изолирующие части устройства крепятся на стандартный штырь при помощи специальных колпачков. Их основным отличием от других видов изоляторов является тот факт, что изделия изготавливаются в виде одной цельной детали, а не нескольких сборных элементов. Провода устанавливаются в желоб или на шейку изделия. Основным материалом для производства штыревых изолирующих устройств является электротехнический фарфор. Изолятор фарфоровый ТФ 20 – это телефонный изолятор, который рассчитан на использование с низковольтными сетями. К его главным функциям относятся крепление и изоляция проводов на линиях электропередач, распределительных устройствах электростанций и подстанций переменного тока, линиях связи и радиотрансляционных линиях. Производство таких изделий выполняется из электротехнического фарфора, который имеет покрытие из неокрашенной глазури. Крепление устройств на деревянные опоры осуществляется посредством стандартных штырей или крюков, на железобетонные опоры – при помощи специальных металлоизделий для линий электропередач, таких как надставки, оголовки, траверсы, штыри. Продажа штыревых изоляторов от производителяИзолятор фарфоровый ТФ 20 предлагается для заказа на выгодных условиях в ОАО «Андреапольский фарфоровый завод». Это предприятие с многолетней историей, которое специализируется на производстве широкого спектра изоляторов неизменно высокого качества с безукоризненными эксплуатационными характеристиками. Изделия нашего производства успешно проходят опытные испытания и по своим свойствам полностью соответствуют государственным стандартам качества. Стоимость нашей продукции является вполне разумной и абсолютно оправданной благодаря использованию современных технологий производства и исключительно качественных материалов. Грамотный подход к выбору устройств электроизоляции является залогом бесперебойной, надежной и безопасной работы линий электропередач. Изделия производства ОАО «Андреапольский фарфоровый завод» соответствуют таким обязательным требованиям к изолирующим устройствам, как:
Условия доставкиДоставка опорных изоляторов, проходных изоляторов, такелажных изоляторов, штырьевых изоляторов, изоляторов для электротранспорта по России.Доставка осуществляется заводским транспортом в города: Москва и Санкт-Петербург.Стоимость доставки одного погрузочного места до г. Москва – 1400+НДС., до г. Санкт-Петербург – 1900 руб.+НДС.По остальным городам: доставка своим транспортом и сдача груза ТК «Деловые Линии», ПЭК, ЖелДорЭкспедиция.Возможен самовывоз. Изоляторы, Вы так же можете заказать, позвонив по номеру, указанном в разделе Контакты. farforzavod.ru
malahit-irk.ru Изолятор ТФ-20 01 штыревой
Обеспечим выгодные цены . Пишите [email protected]
Изоляторы ТФ-20 штыревые низковольтные фарфоровые используются для изоляции и крепления проводов на воздушных линиях электропередач (ЛЭП), в распределительных устройствах (РУ) электростанций и подстанций переменного тока напряжением до 1000 В, линий связи и радиотрансляционных сетей.

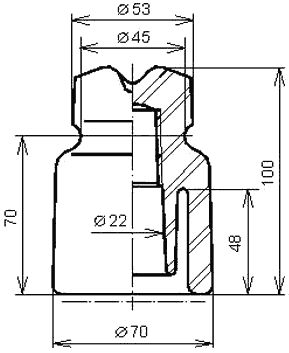

Габариты и размеры:
Возможно, Вас заинтересуют другие изделия для ЛЭП:
Зажим болтовой НБ-2-6 Зажим клиновой НКК-1-1Б Зажим плашечный ПА-1-1, ПА-2-2, ПА-3-2 Зажим плашечный ПС-1-1, ПС-2-1 Изолятор ПС 70Е Изолятор ШФ-10 (ШФ-10г) Изолятор ШФ-20г Изолятор ШФ-20 УО Изолятор ШС-10д Изолятор ТФ-20 01 Разъединитель РЛНДМ-1-10-200 У1 Разъединитель РЛНДМ-1-10-400 У1 Разъединитель РЛНДМ-1-10-630 У1 Разрядник РВО-6 У1 Разрядник РВО-10 У1 Разрядник РВН-0,5 Звено промежуточное ПРТ-7-1 Колпачок КП-6а (КП-22) Колпачок КП-18 (КП-5а) Крюк КН-18 для ТФ-20 Крюк КН-22 для ШФ-10, ШФ-20, ШС-10 Ушко У1-7-16 Скоба СК-7-1А Серьга СРС-7-16
Вы можете заказать и приобрести в нашей компании весь спектр электротехнической продукции Звоните!!! (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17
zao-tehnolog.ru Изоляторы тф20 | ЗАО АрхангельсксельхозкомплектГлавная » Покупки » ТФ 20 изолятор 19.08.2013Фарфоровый изолятор является первой изоляцией линий электропередач. Фарфоровые изоляторы применялись еще в 19 веке. В то время, когда стадию становления проходило стекольное производство, когда про полимерные изоляторы никто даже не догадывался, именно фарфоровыми изоляторами успешно выполнялись все необходимые задачи. Конечно, на сегодняшний день, если говорить о линии электропередач от 10 до 500 кВ, то изоляторы из фарфора существенно вытеснены изоляторами стеклянными. В России в 2005-ом году технической политикой ФСК ЕЭС был вынесен запрет на применение подвесных фарфоровых изоляторов. Тем не менее, в номенклатуре изоляторов из фарфора содержится больше трехста видов. Это можно легко объяснить тем фактом, что фарфоровые изоляторы широко применяются в самых различных областях. К примеру, если взять линию 10 кВ, то в ней самым ходовым считается штыревой фарфоровый изолятор ШФ10/ШФ20. Лидирующее положение в линии 0,4 кВ, имеющей провода АС, занимает ТФ 20 изолятор. Также много внимания уделяется опорному фарфоровому изолятору ОЛФ и штыревому ШФ35, если говорить о проектах перспективных линий 10 — 35 кВ. Самые разные электрические аппараты и распределительные устройства повсеместно Электрифицированными железными дорогами активно закупаются изоляторы из фарфора, и это несмотря на то, что уже больше семи лет на рынка присутствует такой вид изоляции, как полимерная. Поэтому хочется отметить, что фарфоровые изоляторы действительно широко применимы во многих электроустановках, в оборудовании для подстанций, в железнодорожных электрифицированных линиях. ТФ 20 изолятор: описаниеМарка изолятора: ТФ-20П Диаметр штыря крепления изолятора: 18 мм Напряжение номинальное: до 1 кВ Вес: 0,06 кг. Фарфоровый изолятор ТФ 20 имеет современную полимерную модель-аналог — изолятор ТФ-20П. Плюсы такой модели довольно очевидны: удалось снизить вес изолятора в восемь раз, так как в нем использованы специальные полимерные материалы. Так как вес стал меньше, то существенно сократились и расходы на транспортировку. Еще один очевидный плюс — изолятор изготовлен из материала, менее хрупкого, чем фарфор, что, в свою очередь, привело к полному отсутствию боя, во время транспортировки, и к устойчивости изоляторов в случае актов вандализма. ТФ 20 — самый популярный штыревой фарфоровый изолятор для линий с низким вольтажом и неизолированными проводами. Изолятор ТФ-20П называется штыревым за счет собственной конструкции: на специальном стандартном штыре установлены изолирующие части, при помощи специальных колпачков выполнено крепление. Для того, чтобы закрепить изолятор на деревянной опоре, используется стандартный крюк или штырь. В том случае, если необходимо закрепить изолятор на железобетонную опору, нужно воспользоваться специальными металлоизделиями для ЛЭП, таковыми являются надставки, оголовки, траверсы — на их штыри и нужно крепить изолятор. Видео: Проводники и изоляторыwww.ognetika.com Изолятор штыревой полимерный ТП-20 взамен телеграфного фарфорового ТФ-20взамен телеграфного фарфорового ТФ-20 Общие сведения:Изолятор ТП-20 изготавливается взамен телеграфного фарфорового изолятора ТФ-20 на основе современных высокопрочных полимеров армированных на 30% стеклом с модификацией поверхности кремнийорганическими композициями диффузионным методом. Изолятор имеет габариты и присоединительные размеры полностью идентичные фарфоровому аналогу. При этом по электрическим характеристикам особенно в загрязненных районах эксплуатации ТП-20 превосходит фарфоровый ТФ-20, и стеклянный НС-18. Масса изолятора более чем в 10 раз меньше, чем у фарфорового ТФ-20.01. Изолятор практически не бьется в процессе эксплуатации, устойчив к актам вандализма. Удобен в транспортировке. Возможна доставка на удаленные объекты сбрасыванием с вертолета пакетов изоляторов по 100 шт. Цена изолятора ниже цены фарфорового благодаря малому весу полимеров и экономии сырья. Управлением энергетики ОАО "ГАЗПРОМ" изолятор ТП-20 рекомендован для использования на ВЛ 0,4кВ, обеспечивающих электроснабжение объектов ОАО "ГАЗПРОМ" (ДЗ/28-3/958) ХарактеристикиСравнительные технические характеристики устаревших фарфоровых и новых полимерных изоляторов
Схематическое изображение:ТП-20Полимерный изолятор ТП-20 взамен снятого с производства ТФ-20.01  www.iospk.ru Изолятор ТФ-20Одним из востребованных видов электротехнической продукции являютсяизоляторы ТФ-20. Они используются для крепления и изоляции проводов на воздушных линиях электропередач номинальным напряжением до 1000 вольт. Штыревыми изоляторы называются по своей конструкции: изолирующие части устанавливаются на специальный стандартный штырь, а крепление выполняется специальными колпачками. Основное отличие от других видов изоляторов заключается в том, что изделие имеет одну цельную деталь, а не несколько сборных. Провода устанавливаются на шейку или в желоб устройства. Материалом, из которого в настоящее время изготавливаются изоляторыТФ-20, является электротехнический фарфор, поверхность с покрытием из неокрашенной глазури.
Классическим вариантом является изолятор, изготовленный из электротехнического фарфора, который маркируется буквами ТФ – телефонный фарфоровый. В маркировке устройства также присутствуют цифры, обозначающие диаметр штыря.
Изолятор ТФ-20является наиболее популярным штыревым фарфоровым изолятором для низковольтных линий с неизолированными проводами. Для крепления изоляторов используются стандартные штыри или крюки. Крепление изоляторов ТФ-20 на крюки применяется при использовании деревянных опор. При необходимости крепления на железобетонные опоры используются специальные металлоизделия для ЛЭП: траверсы, оголовки, надставки, на штыри которых и крепятся изоляторы. Изоляторы – основные требования к оборудованию, краткая справка.Изолятор – электротехническое оборудование, предназначенное для изоляции токоведущих частей установок и аппаратов от поверхности земли и друг от друга. Основными требованиями к данному оборудованию являются:- электрическая прочность и способность работать при нормативном напряжении;- механическая прочность;- способность противостоять коротким замыканиям, условиям окружающей среды;- теплоустойчивость. Правильный выбор устройств обеспечивает безопасную эксплуатацию линий электропередач.
Изоляторы ТФ-20штыревые низковольтные фарфоровые предназначены для изоляции и крепления проводов на воздушных линиях электропередач (ЛЭП), в распределительных устройствах (РУ) электростанций и подстанций переменного тока напряжением до 1000 В, линий связи и радиотрансляционных сетей. Нормы отгрузки изоляторов ТФ-20:Пачка: 25 шт, ящик: 640 шт, контейнер 3т: 3840 шт, контейнер 5т: 6400 шт systema21.ru Изоляторы штыревые низковольтные ТФ-20 без колпачкаИЗОЛЯТОРЫ ШТЫРЕВЫЕ НИЗКОВОЛЬТНЫЕ ТФ-20 БЕЗ КОЛПАЧКАИзоляторы штыревые низковольтные фарфоровые ТФ-20 предназначены для изоляции и крепления проводов ЛЭП переменного тока напряжением до 1000 В, линий связи и радиотрансляционных сетей. Электрическое сопротивление изоляции под дождем — 5*104 МОм; Электрическое сопротивление изоляции в ванне — 5*104 МОм; Разрушающее усилие на срез головки — не менее 8,0 кН; Площадь поверхности — 3,65 дм2; Диаметр штыря или крюка крепления изолятора — 20 мм. Масса — 0,47 кг. ИЗОЛЯТОРЫ ШТЫРЕВЫЕ НИЗКОВОЛЬТНЫЕ ТФ-20 БЕЗ КОЛПАЧКАИЗОЛЯТОРЫ ШТЫРЕВЫЕ НИЗКОВОЛЬТНЫЕ ТФ-20 БЕЗ КОЛПАЧКА ТФ-20 предназначены для изоляции и крепления проводов ЛЭП переменного тока напряжением до 1000 В, линий связи и радиотрансляционных сетей. Электрическое сопротивление изоляции под дождем — 5*104 МОм; Электрическое сопротивление изоляции в ванне — 5*104 МОм; Разрушающее усилие на срез головки — не менее 8,0 кН; Площадь поверхности — 3,65 дм2; Диаметр штыря или крюка крепления изолятора — 20 мм. Масса — 0,47 кг. Технические характеристики
ВЫ можете узнать о наличии товара "Изолятор штыревой низковольтный ТФ-20 без колпачка" Позвонив нам в офис по телефону (см. страницу контакты). fsk-nsk.ru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||
|
|
|||||||||||||||||
|
