Вихревые теплогенераторы(ВТГ): Ю. С. Потапова и Установка ЮСМАР-М

Теплогенератор Ю. С. Потапова очень похож на вихревую трубу Ж. Ранке, изобретенную этим французским инженером ещё в конце 20-х годов XX века. Работая над совершенствованием циклонов для очистки газов от пыли, тот заметил, что струя газа, выходящая из центра циклона, имеет более низкую температуру, чем исходный газ, подаваемый в циклон. Уже в конце 1931 г. Ранке подаёт заявку на изобретенное устройство, названное им «вихревой трубой». Но получить патент ему удаётся только в 1934 г., и то не на родине, а в Америке (Патент США №1952281.)

Содержание материала

1 История создания
2 Конструкция теплогенератора
3 Установка ЮСМАР-М
- 3.1 Используемая литература:

История создания

Французские же учёные тогда с недоверием отнеслись к этому изобретению и высмеяли доклад Ж. Ранке, сделанный в 1933 г. на заседании Французского физического общества. Ибо по мнению этих учёных, работа вихревой трубы, в которой происходило разделение подаваемого в неё воздуха на горячий и холодный потоки как фантастическим «демоном Максвелла», противоречила законам термодинамики. Тем не менее вихревая труба работала и позже нашла широкое применение во многих областях техники, в основном для получения холода.

Для нас наиболее интересны работы ленинградца В. Е. Финько, который обратил внимание на ряд парадоксов вихревой трубы, разрабатывая вихревой охладитель газов для получения сверхнизких температур. Он объяснил процесс нагрева газа в пристеночной области вихревой трубы «механизмом волнового расширения и сжатия газа» и обнаружил инфракрасное излучение газа из ее осевой области, имеющее полосовой спектр, что потом помогло нам разобраться и с работой вихревого теплогенератора Потапова.

В вихревой трубе Ранке, схема которой приведена на рисунке 1, цилиндрическая труба 1 присоединена одним концом к улитке 2, которая заканчивается сопловым вводом прямоугольного сечения, обеспечивающим подачу сжатого рабочего газа в трубу по касательной к окружности её внутренней поверхности. С другого торца улитка закрыта диафрагмой 3 с отверстием в центре, диаметр которого существенно меньше внутреннего диметра трубы 1. Через это отверстие из трубы 1 выходит холодный поток газа, разделяющийся при его вихревом движении в трубе 1 на холодную (центральную) и горячую (периферийную) части. Горячая часть потока, прилегающая к внутренней поверхности трубы 1, вращаясь, движется к дальнему концу трубы 1 и выходит из нее через кольцевой зазор между её краем и регулировочным конусом 4.

Рисунок 1. Вихревая труба Ранке: 1-труба; 2- улитка; 3- диафрагма с отверстием в центре; 4- регулировочный конус.

Законченной и непротиворечивой теории вихревой трубы до сих пор не существует, несмотря на простоту этого устройства. «На пальцах» получается, что при раскручивании газа в вихревой трубе он под действием центробежных сил сжимается у стенок трубы, в результате чего нагревается тут, как нагревается при сжатии в насосе. А в осевой зоне трубы, наоборот, газ испытывает разрежение, и тут он охлаждается, расширяясь. Выводя газ из пристеночной зоны через одно отверстие, а из осевой — через другое, и достигают разделения исходного потока газа на горячий и холодный потоки.

Жидкости, в отличие от газов, практически не сжимаемы. Поэтому более полувека никому и в голову не приходило подать в вихревую трубу воду вместо газа или пара. И автор решился на, казалось бы, безнадёжный эксперимент — подал в вихревую трубу вместо газа воду из водопровода.

К его удивлению, вода в вихревой трубе разделилась на два потока, имеющих разные температуры. Но не на горячий и холодный, а на горячий и тёплый. Ибо температура «холодного» потока оказалась чуть выше, чем температура исходной воды, подаваемой насосом в вихревую трубу. Тщательная же калориметрия показала, что тепловой энергии такое устройство вырабатывает больше, чем потребляет электрической двигатель насоса, подающего воду в вихревую трубу.

Так родился теплогенератор Потапова.

Конструкция теплогенератора

Правильнее говорить об эффективности теплогенератора — отношении величины вырабатываемой им тепловой энергии к величине потребленной им для этого извне электрической или механической энергии. Но поначалу исследователи не могли понять, откуда и как в этих устройствах появляется избыточное тепло. Предполагали даже, что туг нарушается закон сохранения энергии.

Рисунок 2. Схема вихревого теплогенератора: 1-инжекционный патрубок; 2- улитка; 3- вихревая труба; 4- донышко; 5- спрямитель потока; 6- штуцер; 7- спрямитель потока; 8- байпас; 9- патрубок.

Вихревой теплогенератор, схема которого приведена на рисунке 2, присоединяют инжекционным патрубком 1 к фланцу центробежного насоса (на рисунке не показан), подающего воду под давлением 4-6 атм. Попадая в улитку 2, поток воды сам закручивается в вихревом движении и поступает в вихревую трубу 3, длина которой раз в 10 больше ее диаметра. Закрученный вихревой поток в трубе 3 перемещается по винтовой спирали у стенок трубы к ее противоположному (горячему) концу, заканчивающемуся донышком 4 с отверстием в его центре для выхода горячего потока. Перед донышком 4 закреплено тормозное устройство 5 — спрямитель потока, выполненный в виде нескольких плоских пластин, радиально приваренных к центральной втулке, соосной с трубой 3. В виде сверху он напоминает оперенные авиабомбы или мины.

Когда вихревой поток в трубе 3 движется к этому спрямителю 5, в осевой зоне трубы 3 рождается противоток. В нём вода, тоже вращаясь, движется к штуцеру 6, врезанному в плоскую стенку улитки 2 соосно с трубой 3 и предназначенному для выпуска «холодного» потока. В штуцере 6 изобретатель установил ещё один спрямитель потока 7, аналогичный тормозному устройству 5 Он служит для частичного превращения энергии вращения «холодного» потока в тепло. А выходящую из него тёплую воду направил по байпасу 8 в патрубок 9 горячего выхода, где она смешивается с горячим потоком, выходящим из вихревой трубы через спрямитель 5. Из патрубка 9 нагретая вода поступает либо непосредственно к потребителю, либо в теплообменник (все про теплообменные аппараты), передающий тепло в контур потребителя. В последнем случае отработанная вода первичного контура (уже с меньшей температурой) возвращается в насос, который вновь подаёт её в вихревую трубу через патрубок 1.

После тщательных и всесторонних испытаний и проверок нескольких экземпляров теплогенератора «ЮСМАР» они пришли к заключению, что ошибок нет, тепла получается действительно больше, чем вкладывается механической энергии от двигателя насоса, подающего воду в теплогенератор и являющегося единственным потребителем энергии извне в этом устройстве.

Но непонятно было, откуда появляется «лишнее» тепло. Были предположения и о скрытой огромной внутренней энергии колебаний «элементарных осцилляторов» воды, высвобождающейся в вихревой трубе, и даже о высвобождении в её неравновесных условиях гипотетической энергии физического вакуума. Но это только предположения, не подкреплённые конкретными расчетами, подтверждающими экспериментально полученные цифры. Было ясно только одно: обнаружен новый источник энергии и похоже, что это фактически даровая энергия.

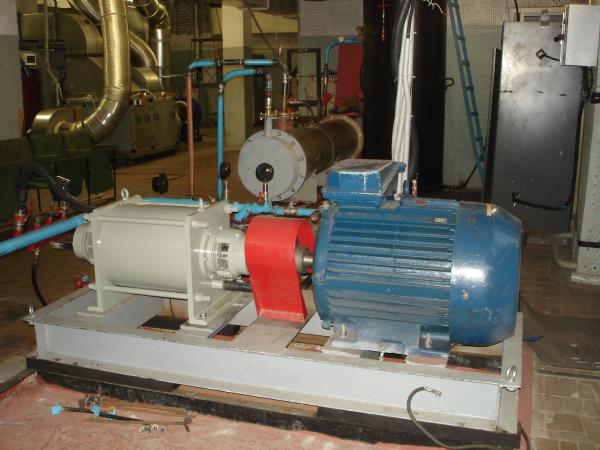

В первых модификациях тепловых установок Ю. С. Потапов подсоединял свой вихревой теплонагреватель, изображённый на рисунке 2, к выпускному фланцу обыкновенного рамногоцентробежного насоса для перекачивания воды. При этом вся конструкция находилась в окружении воздуха (Если что здесь про воздушное отопление дома своими руками) и была легко доступна для обслуживания.

Но КПД насоса, как и КПД электродвигателя, меньше ста процентов. Произведение этих КПД составляет 60-70%. Остальное — потери, идущие в основном на нагрев окружающего воздуха. А ведь изобретатель стремился греть воду, а не воздух. Поэтому он решился поместить насос и его электромотор в воду, подлежащую нагреву теплогенератором. Для этого использовал погружной (скважный) насос. Теперь тепло от нагрева мотора и насоса отдавалось уже не в воздух, а той воде, которую требовалось нагреть. Так появилось второе поколение вихревых теплоустановок.

Теплогенератор Потапова превращает в тепло часть своей внутренней энергии, а точнее часть внутренней энергии своей рабочей жидкости — воды.

Но вернёмся к серийным тепловым установкам второго поколения. В них вихревая труба по-прежнему находилась в воздухе сбоку от термоизолированного сосуда, в который был погружён скважный мотор-насос. От горячей поверхности вихревой трубы нагревался окружающий воздух, унося часть тепла, предназначавшегося для нагрева воды. Приходилось трубу обматывать стекловатой для уменьшения этих потерь. И чтобы не бороться с этими потерями трубу погрузили в тот сосуд, в котором уже находятся мотор и насос. Так появилась последняя серийная конструкция установки для нагрева воды, получившая имя «ЮСМАР».

Рисунок 3. Схема теплоустановки «ЮСМАР-М»: 1 — вихревой теплогенератор, 2 — электронасос, 3 — бойлер, 4 — циркуляционный насос, 5 — вентилятор, 6 — радиаторы, 7 — пульт управления, 8 — датчик температуры.

Установка ЮСМАР-М

В установке «ЮСМАР-М» вихревой теплогенератор в комплекте с погружным насосом помещены в общий сосуд-бойлер с водой (см. рисунок 3) для того, чтобы потери тепла со стенок теплогенератора, а также тепло, выделяющееся при работе электродвигателя насоса, тоже шли на нагрев воды, а не терялись. Автоматика периодически включает и отключает насос теплогенератора, поддерживая температуру воды в системе (или температуру воздуха в обогреваемом помещении) в заданных потребителем пределах. Снаружи сосуд-бойлер покрыт слоем теплоизоляции, которая одновременно служит звукоизоляцией и делает практически неслышимым шум теплогенератора даже непосредственно рядом с бойлером.

Установки «ЮСМАР» предназначены для нагрева воды и подачи её в системы автономного водяного отопления жилых помещений, промышленных и административных зданий, а также в душевые, бани, на кухни, в прачечные, мойки, для обогрева сушилок сельхозпродуктов, трубопроводов вязких нефтепродуктов для предотвращения их замерзания на морозе и других промышленных и бытовых нужд.

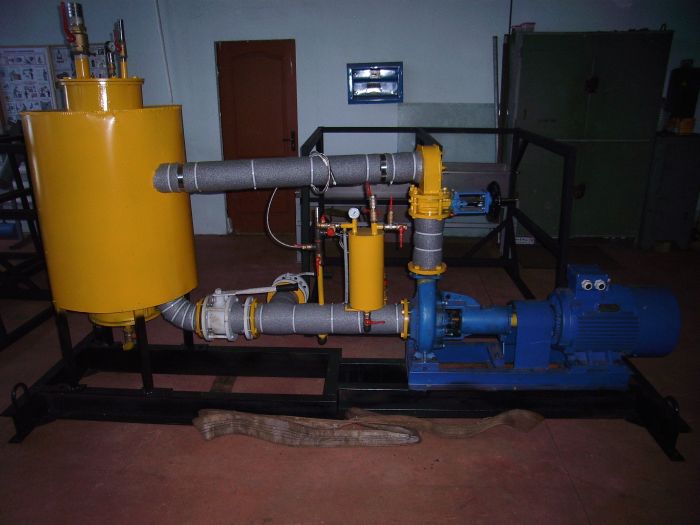

Рисунок 4. Фото тепловой установки «ЮСМАР-М»

Установки «ЮСМАР-М» питаются от промышленной трёхфазной сети 380 В, полностью автоматизированы, поставляются заказчикам в комплекте со всем необходимым для их работы и монтируются поставщиком «под ключ».

Все эти установки имеют одинаковый сосуд-бойлер (см. рисунок 4), в который погружают вихревые трубы и мотор-насосы разной мощности, выбирая наиболее подходящие конкретному заказчику. Габариты сосуда-бойлера: диаметр 650 мм, высота 2000 мм. На эти установки, рекомендуемые для использования как в промышленности, так и в быту (для обогрева жилых помещений путем подачи горячей воды в батареи водяного отопления), имеются технические условия ТУ У 24070270,001 -96 и сертификат соответствия РОСС RU. МХОЗ. С00039.

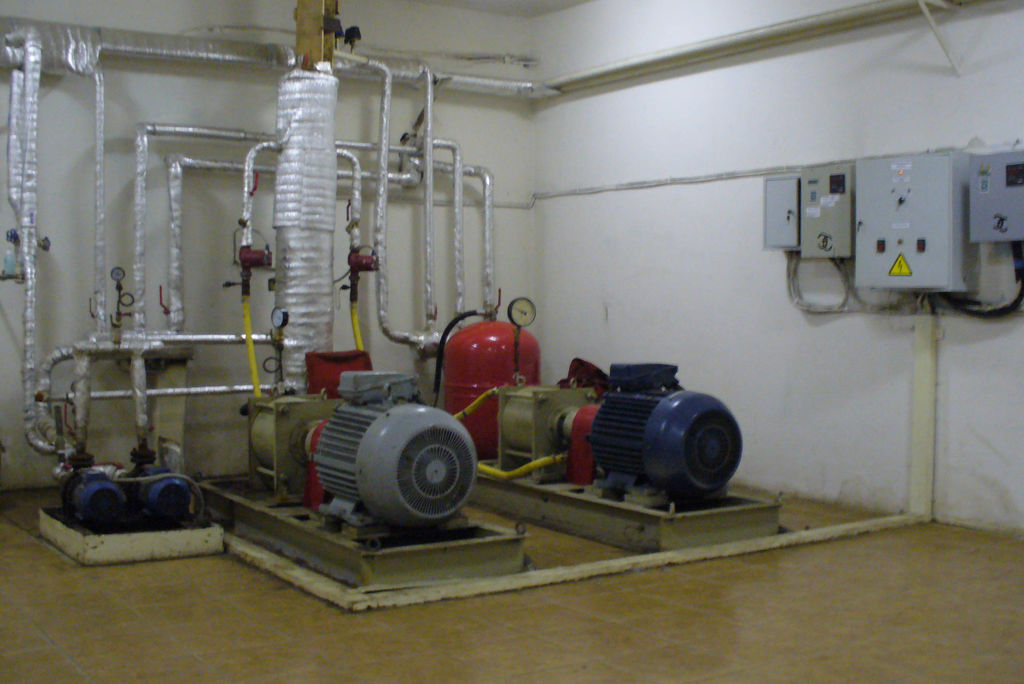

Установки «ЮСМАР» используют на многих предприятиях и в частных домовладениях, они получили сотни похвальных отзывов от пользователей. В настоящее время Уже тысячи теплоустановок «ЮСМАР» успешно работают в странах СНГ и ряде других стран Европы и Азии.

Их использование особенно выгодно там, куда ещё не дотянулись газопроводы и где люди вынуждены использовать для нагрева воды и обогрева помещений электроэнергию, которая с каждым годом становится всё дороже.

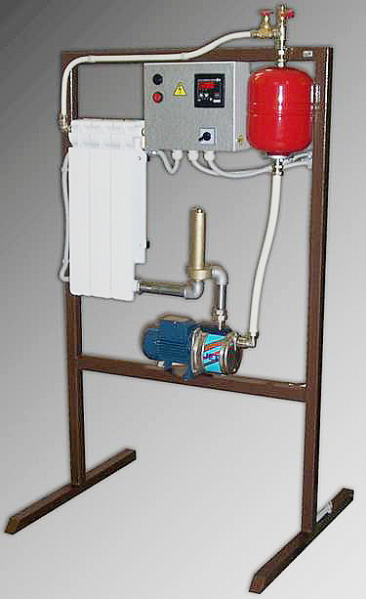

Рисунок 5. Схема подключения тепловой установки «ЮСМАР-М» к системе водяного отопления: 1 -теплогенератор «ЮСМАР»; 2 — циркулярный насос; 3-пульт управления; 4 -терморегулятор.

Теплоустановки «ЮСМАР» позволяют экономить треть той электроэнергии, которая необходима для нагрева воды и отопления помещений традиционными методами электронагрева.

Отработаны две схемы подключения потребителей к теплоустановке «ЮСМАР-М»: непосредственно к бойлеру (см. рисунок 5) — когда расход горячей воды в системе потребителя не подвержен резким изменениям (например, для отопления здания), и через теплообменник (см. рисунок 6) — когда расход воды потребителем колеблется во времени.

У теплоустановок «ЮСМАР» нет деталей, нагревающихся до температуры свыше 100°С, что делает эти установки особенно приемлемыми с точки зрения пожарной безопасности и техники безопасности.

Рисунок 6. Схема подключения тепловой установки «ЮСМАР-М» к душевой: 1-теплогенератор «ЮСМАР»; 2 -циркулярный насос; 3- пульт управления; 4 -термодатчик, 5 — теплообменник.

Используемая литература:

Ю.С. Потапов, Л.П. Фоминский, С.Ю. Потапов — » Энергия вращения»-01.01.2008 г.

Установка «Юсмар» — вечный двигатель?

Ученые всего мира были поражены разработкой доктора технических наук Ю. Потапова, давшего жизнь своему проекту «ЮСМАР», которому пророчат большое будущее. Впервые эта установка появилась в городе Кишиневе и была создана не без помощи космических разработок и конверсии.

Новая технология получила патент в 42 странах по всему миру. После публикации установки и полученных результатов система «ЮСМАР» подверглась критике, как со стороны ученых, так и серьезных научно-исследовательских центрах: ЦСКБ (г. Самара), Национальный ядерный центр (Лос-Аламос, США), НПО «Холод» (г. Киев) и ракетно-космическая корпорация «Энергия» (г. Москва).

Но после получения результатов работы установки всему научному миру пришлось поверить в невозможное, Ю. Потапов добился того, что при затратах в 1 кВт электроэнергии, выделялось 2 кВт тепла, получается, что «ЮСМАР» – вечный двигатель. Увы, противники этого изобретения все еще остались и продолжают спорить, говоря, что такое невозможно. Пройдет еще не один год, пока все споры прекратятся, не будем следить за этим, а лучше взглянем на саму установку.

Устройство изобретения незамысловато, но, к счастью, дизайн не влияет на результат, главное – практичность. За основу взят бак в форме цилиндра, внутри которого содержится погружная электронасосная установка, подключенная к теплогенератору, созданному самим Потаповым. Теплогенератор выполнен в виде цилиндрического корпуса, оснащенного улиткой с тангенциальным входом и гидравлическим тормозным механизмом. Жидкость, на которой основана работа, подается из бака на вход циклона под давлением, а затем, пройдя сложную траекторию, проходит сквозь корпус теплогенератора и следующее за ним тормозное устройство и, нагревшись, возвращается назад в бак. Удивительно то, что устройство не создает повышенного давления ни внутри самой установки, ни в трубах тепловой сети.

Нагрев воды происходит достаточно быстро. Так, чтобы вывести систему с первого запуска на рабочий уровень зимой придется потратить всего лишь около двух часов. Затем вся система «ЮСМАР» переходит в импульсный режим работы. Обратить внимание необходимо на два температурных параметра, а именно минимальную и максимальную температуру, порог которой 70 градусов. Достигнув максимальной температуры, происходит автоматическое отключение системы, и установка начинает охлаждаться, достигнув нижнего порога (1,5-2 часа), температура вновь начинает расти после включения системы и ее нагрева всего лишь за 15 минут до максимального значения. Получается расход системой электроэнергии идет не постоянно, а 15 минут каждые 1,5-2 часа, помимо этого, в ней полностью отсутствуют нагревательные элементы, а установлено только устройство для поддержания необходимого давления внутри. Осмыслив эти данные, несложно догадаться, что энергосберегающие характеристики устройства поразительны, а значит появляется действительная возможность снижения затрат на отопление.

Вторая уникальная особенность «ЮСМАР» заключается в том, что устройство совершенно не зависит от теплосетей и газа. Нормальная работа системы обеспечивается благодаря электроэнергии и воде, движение которой происходит в цикле из-за замкнутости системы. Удивительно то, что в день необходимо подкачивать лишь не более 2% воды от ее первоначального объема. Действительным достижением ученого можно назвать и то, что появилась возможность применения технической мутной воды, содержащей даже взвешенные частицы, для работы системы. А отсутствие нагревателей и проведения химических реакций в процессе нагрева делает установку чистой и безопасной для всего живого. Для сравнения зарубежные установки требуют подкачки только специальной, очищенной воды, требующей лишних затрат.

Все это обусловило применение теплогенератора «ЮСМАР» в качестве установки по обеспечению людей горячим водоснабжением, которое будет отличаться от привычного своей скоростью и эффективностью при нагреве воды. Фирма «ЮСМАР» также разработала уникальные квантовые станции, вырабатывающие не только тепловую, но еще и электрическую энергию, что позволило практически убрать затраты электроэнергии. Добавив ко всему перечисленному еще и ветровые энергостанции от компании «ЮСМАР», то в результате любой может получить автономный комплекс, обеспечивающий любой дом или целое поселение всем необходимым для жизни: и светом, и теплом, и горячей водой.

Парогенератор Юсмар мощностю 45 кВт

Подобные локальные установки «ЮСМАР» нашли свое примение в дачных поселках, коттеджах, не подключенных к теплотрассам и газопроводам, а также для других помещений, где требуется постоянное, но независимое отопление, в первую очередь это — детсады, школы, больницы и новостройки, которые очень сложно и дорого подключать к теплосетям и прочим коммуникациям. Системы «ЮСМАР» уже начали применяться в пределах ближнего зарубежья(СНГ), а именно в городах Украины, Белоруссии и Молдавии. Для России новинка появилась недавно, но уже заинтересовала многих людей. Перовой компанией, использующей локальные системы «ЮСМАР» стала ЗАО «БЭЛФИС», которая сначала сама применила установки и проверила их работоспособность, а затем стала оказывать услуги по продаже, обслуживании и эксплуатации.

ЮСМАР — Устройство Потапова — EarthTech

Введение

Водонагревательное устройство, разработанное в Кишиневе, Молдавия доктором Ю. Сообщается, что С. Потапов производит тепло в 3 раза больше, чем энергия, необходимая для его привода. Российский физик Лев Григорьевич Сапогин предложил теорию для объяснения этого явления в своей статье «Об одном из механизмов генерации энергии в унитарной квантовой теории». Мы приобрели прибор Потапова и провели на нем серию измерений энергетического баланса. Признаков сверхединичной производительности не наблюдалось.

Фотографии аппарата (не включены в отчеты)

На этой фотографии показан Yusmar 1 с большей из двух рециркуляционных петель (трубопровод 3/4″), которые мы построили на месте.

Под устройством находится бочка на 55 галлонов, в которой содержалась партия воды, нагреваемой для калориметрических испытаний. Вверху вы можете видеть только часть ваттметра, который отслеживает электроэнергию, потребляемую насосом мощностью 7 л. в вихревую камеру внутри устройства. Вся вода выходит из вихревой камеры вниз через «выхлопную трубу» диаметром 2 дюйма.

Когда мы получили устройство, в нем не было контура рециркуляции. Это было добавлено по просьбе доктора Петера Глюка, который настаивал на своем тесном контакте с Юрием Потаповым, что такая петля обычно устанавливается на Юсмар в полевых условиях во время установки!

При большом отверстии выхлопной трубы манометр в линии рециркуляции показывает отрицательное значение (см. наш 3-й отчет), что указывает на то, что вода действительно всасывалась из нижнего конца выхлопной трубы и возвращалась в центр основного вихря.

ПРИМЕЧАНИЕ: Стандартный Yusmar представляет собой цельносварную конструкцию. Мы разрезали нашу, чтобы осмотреть основную вихревую камеру, и собрали ее с помощью множества болтов 1/4 дюйма и прокладки, которые вы видите на фотографии.

Исходная вихревая камера Юсмар 1 была закрыта стальной пластиной толщиной 6 мм, приваренной к корпусу вихревой камеры. На этом агрегате сварной шов был удален, чтобы можно было наблюдать внутреннюю часть вихревой камеры. Было добавлено несколько болтов диаметром 1/4″, чтобы камеру можно было собрать для работы. Бумажная прокладка используется для уплотнения между вихревой камерой и пластиной.

Данный агрегат был получен без центрального порта для рециркуляции. Мы установили порт, который вы видите на фото выше.

Мы также установили два электроизолированных датчика напряжения, которые можно увидеть справа от центрального порта. Эти зонды использовались для поиска доказательств наличия напряжения между внутренней и внешней частью водяного вихря. Щупы просто вставляются на место. Если камера работает при высоком давлении, зонды необходимо удерживать на месте, иначе они выскочат.

Это весь блок. Линейка имеет длину 36 дюймов (0,914 м). Как видите, фитинги приварены как к входу, так и к выходу этого блока. Это было сделано для облегчения подключения к стандартным американским трубопроводам. Изогнутая рециркуляционная труба изготовлена нами из жесткого электропровода диаметром 3/4″. У нас также есть еще одна рециркуляционная труба из трубы диаметром 1/2 дюйма.
