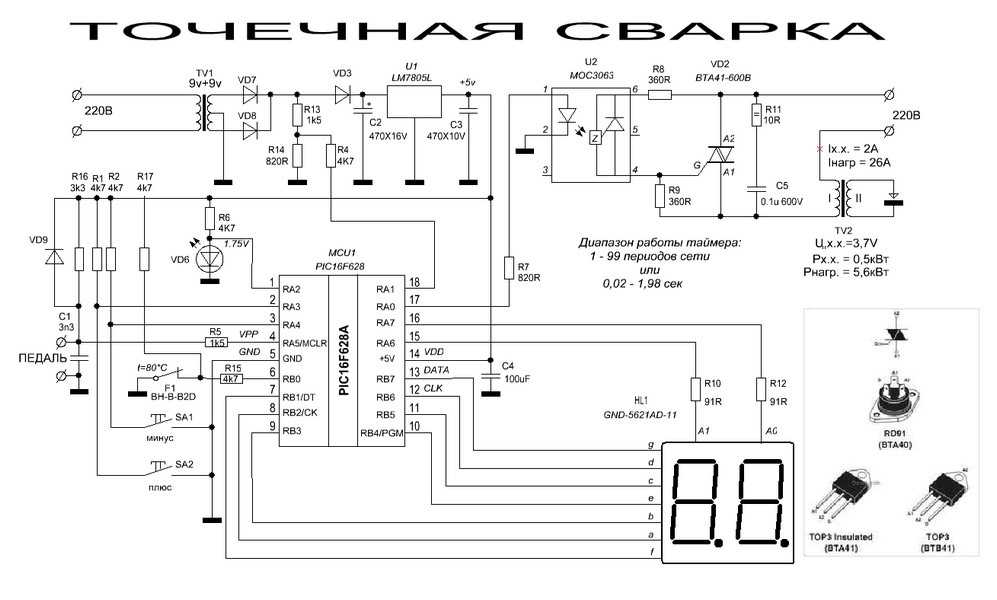

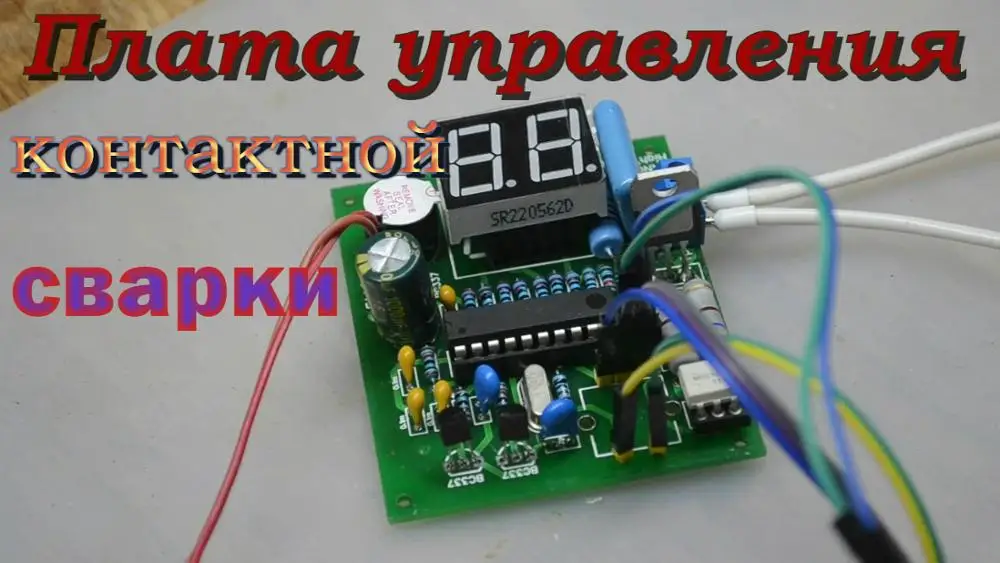

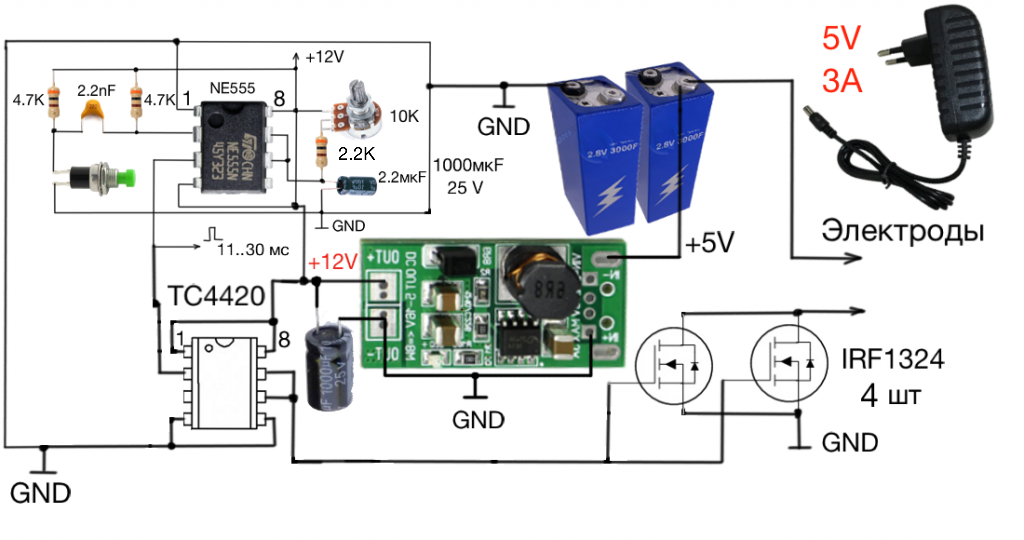

Выбор таймера для контактной сварки

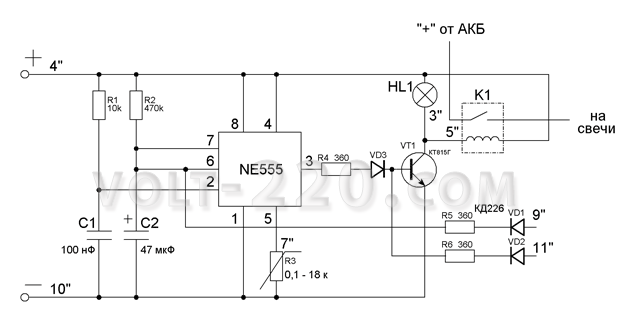

Всё сделал по схеме, не работает! Конденцатор С1 — мф, резистор R2 — 10ком, транзистор — С сильно греется при подаче питания, пальцы обжегает, вчём причина??? Не пойму сто раз всё проверил.
Возможно сопротивление обмотки реле слишком низкое поэтому через транзистор течёт большой ток возможно транзистор от этого перегорел и ушёл в к.
Обычно в такие схемы последовательно с транзистором я ставил резистор с небольшим сопротивлением для ограничения тока но так как у обмоток реле обычно итак достаточно большое сопротивление то можно обойтись и без него но на всякий случай можно поставить. Ещё такое может быть если неправильно поставить диод. На импортных и отечественных диодах маркировка различается. На импортных обычно полоска у катода, на отечественных полоска или точка у анода.
В схеме, из за моей ошибки, указана ёмкость не такая как у конденсатора в реле времени на этом видео. Для большой задержки надо ставить мкФ, но можно и другие ставить, эта ёмкость определяется исходя из требуемых задержек. Схему подправлю. Сергей собрал работает сразу внедрил в автосигналку задержка 7-мь секунд Rk Cmkf.
Если «выкрутить» резистор R2 на минимальное сопротивление, конденсатор в таком случае быстро зарядится и реле отключится.
Для такого же эффекта можно параллельно резистору R2 поставить последовательное соединение резистора с небольшим сопротивлением и кнопки с нормально разомкнутыми контактами, при нажатии на кнопку реле выключится. После чего таймер можно снова запускать.

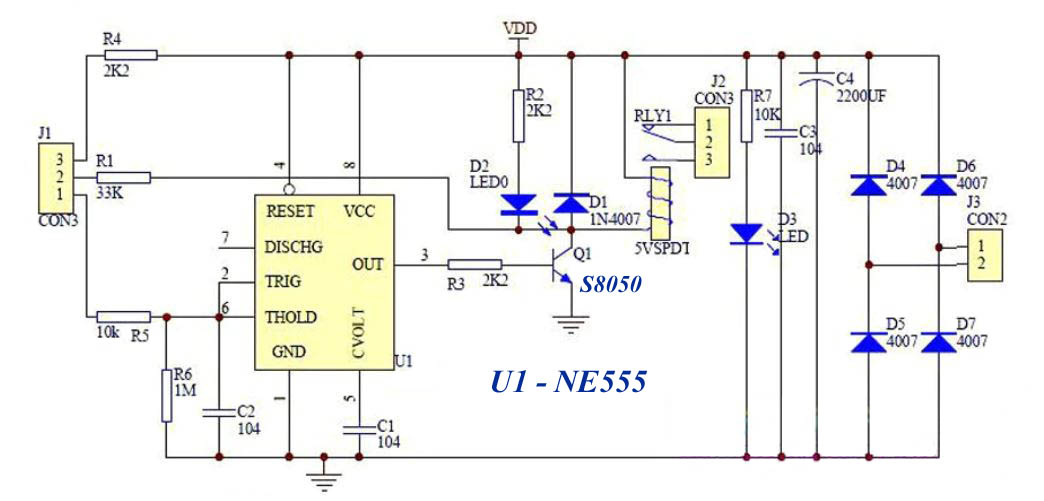

Если поставить кнопку с резистором на вывод 4 также как на выводе 2, то можно останавливать таймер нажатием этой кнопки. Когда транзистор VT1 включен в катушке K1 накапливается энергия, после отключения эта энергия стравливается через диод и катушку K1. Если транзистор включить потом выключить после чего сразу включить то ток из катушки пойдёт через транзистор и транзистор может перегореть. Если диод перегорает и «уходит» в обрыв то транзистор перегорает при выключении, если в к.
Для ограничения тока через транзистор в цепь коллектора этого транзистора можно поставить резистор с небольшим сопротивлением. Можно поставить более мощный диод и более мощный транзистор. Не знаю точно в чём причина перегорания транзистора но думаю это как то связано с K1.
Да на 4ю ножку, через кОм резистор на плюс и через кнопку — на минус.

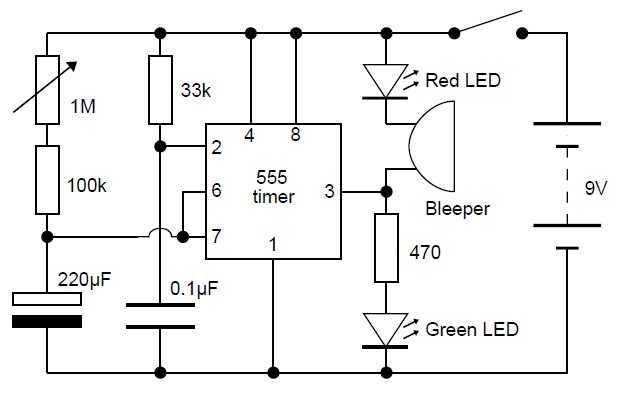

Диапазон от 0,3 до 3 секунд. Проблема — срабатывает сразу а отсчет времени начинается после отпускания кнопки старт. Можно укоротить запускающий импульс конденсатором. Чем меньше C1 тем короче будет импульс. C2 нужен для предотвращения ложных срабатываний. Чем C2 ёмкость больше тем выше помехоустойчивость. В принципе можно попробовать обойтись без C2 и R2. Сергей, а можно ли сделать так чтобы последующие нажатия на кнопку вызывали бы продлевание времени задержки выключения?
Как например в таймере для датчика движения. Если использовать кнопку с двумя или более группами контактов то можно оставить одну группу замыкать вывод 2 на землю, для запуска, а вторую соединить последовательно с резистором в 10Ом желательно по мощнее , например, и это последовательное соединение соединить параллельно с конденсатором C1 для сброса его энергии, вывод 7, в таком случае, можно отсоединить и оставить некуда не подключённым.
Кнопку желательно некоторое время удерживать для большего разряда конденсатора. Если продлевается слишком мало то можно уменьшить сопротивление резистора например до 4. Спасибо за ответ, Сергей, но лишней группы нет, а использовать доп.
Собрал схему. Всё работает, но не выключается. Резистор кОм конденсатор 47мкФ. После нажатия на кнопку с третьего выхода микросхемы выходит 12В и не выключается. Что делать. Проверить насколько возможно исправность деталей, наличие обрывов и замыканий.
Потом: 1 подать питание на схему 2 проверить вольтметром мультиметром снижается ли резко напряжение на конденсаторе C1 при нажатии на кнопку SB1 3 после нажатия на кнопку проверить вольтметром мультиметром увеличивается ли медленно напряжение на конденсаторе C1.
Если напряжение на конденсаторе не увеличивается то возможно где то обрыв или конденсатор неисправен, если напряжение на C1 не снижается резко после нажатия на кнопку то микросхема неисправна.
Для перестраховки можно вывод 7 соединять не напрямую с C1 и R2 а через резистор с небольшим сопротивлением, последовательно с транзистором ставить резистор с небольшим сопротивлением.
Можно ещё проверить кнопку.
Спасибо Сергей. Я попробую то, что ты предложил. А не скажешь, можно ли построить таймер таким образом, чтобы он после отключения по истечении отсечки времени не включался повторным нажатием кнопки, до его полного сброса питания. Думаю можно но проще было сделать на тиристоре. По позже может придумаю как можно сделать на таймере. Но в любом случае если напряжение на конденсаторе не снижается то микросхема неисправна.
Поставил новую микросхему и конденсатор на 22мкФ. Отсчитало около 3-х секунд. При втором нажатии выдаёт напряжение на долю секунды. Замыканий небыло. Новые ёмкости и сопротивления. Может микросхемы бракованные попались. Для больших задержек необходимы большие ёмкости C1 например 3. Теперь прояснилась ещё одна нехорошая вещь мало того при открытии транзистора, внутри микросхемы, через него разряжается конденсатор так ещё переменный резистор R2 может быть выставлен на минимальное сопротивление и через транзистор может пойти большой ток.
Для решения этой проблемы если конечно это проблема можно последовательно с резистором R2 поставить постоянный резистор с небольшим сопротивлением. Если источник питания импульсный то он может создавать наводки хотя маловероятно что это как то повлияет на работу таймера. Все проводники в схеме лучше делать как можно короче и толще, и стараться не делать слишком больших областей пересечения проводников.
Одну из килограмма спаленых испортил именно тем что крутнул переменный резистор в минимум сопротивления, дымок вальнул моментом. А может она была с дефектом потому как таймер не работал.
В схеме нет защиты от выкручивания резистора в крайнее положение — это недоработка. Для того чтобы её сделать нужно последовательно переменному резистору поставить постоянный с некоторым небольшим сопротивлением например Ом — это незначительно уменьшит диапазон задержек. Как то не везёт мне с микрухой. Лучше наверно на транзисторах собрать.
Или на кла7. Обычно такое бывает из за какого то очень малозаметного недочёта.
Но если очень долго что то не получается то наверное лучше, на некоторое время, заняться чем то другим. Лучше собрать самую простую схему потому что если хоть что то получается то желание заниматься этим дальше не пропадёт. Не везёт мне на таймеры. Всё равно ничего не работает. Можешь помочь? Мне надо таймер на 2,5 секунды. Чем проще схема тем лучше. А то у меня ничего не получается что с таймером связано.
Найди конденсатор с самой большой ёмкостью но напряжение его д. При такой схеме задержки будут очень маленькие. После зарядки конденсатора его надо аккуратно разрядить отключив перед этим питание замкнув через резистор с небольшим сопротивлением напр.
Я уже так и сделал. Подумал просто что конденсатор будет подпитывать реле на протяжении нескольких долей секунд и поставил ёмкость побольше. Всё работает и это хорошо. Но на таймеры с микросхемами и транзисторами всё равно не везёт. Да, судя по схеме после подачи лог.
После нажатия на кнопку, реле включается, но не отключается, пока кнопка не будет отпущена, а мне нужна задержка от полусекунды до 5 секунд.
В стимуляторе эта же схема работает так, что даже если кнопка нажата, после зарядки времязадающего конденсатора, реле отключается, я собрал схему на макетке, 20 раз перепроверил, но реле не отключается, если кнопка зажата.

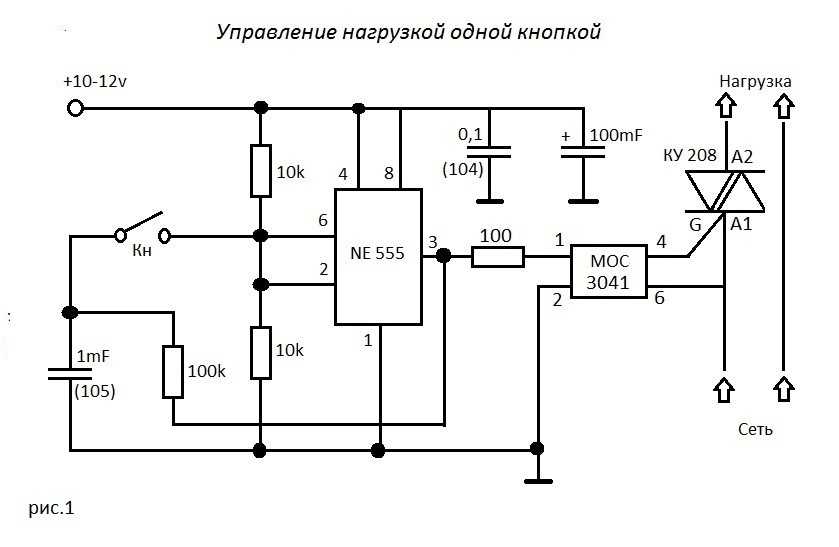

Может можно что-то изменить, чтобы реле точно отключалось, даже при нажатой кнопке? Все, проблема решена. Кнопка подключается к земле через конденсатор на маленькую ёмкость, конденсатор шунтируется резистором на ком, в результате при нажатии на триггере появляется краткоременный! Скорее всего хватит, можно даже поставить меньше так как конденсатор заряжается через кОм и импульс нужен кратковременный и таймер не совсем медленный.
Нужен способ реализации разряда кондера времени, уменя мкф, с 5-ти контактным реле Схему сам исполняю на SMD поэтому важна компактность. Спасибо, так и сделаю, сопротивление подобрал и протестировал на кондере, нормально разряжает до нуля при омах smd за 3 секунды, по расчету надо Ом ток 0. А чо не стестняйтесь схемку дополнять, людям будет полезно, чтоб не мудохаться с разрядом времязадающего конденсатора, ато он не разряжается сам то.
Схемку решил приспособить в автомобиль для обогревателей зеркал, чтобы через 10 минут отключались сами, и там еще поставил стабилизатор LM, чтобы еще попутно не нагружал акб когда в мороз маленький заряд, напряжением ниже 12 вольт не включится физически.
Конденсатор разряжается через транзистор внутри таймера.
Реле времени своими руками
