Как подключить светодиоды к 220 В используя простые схемы

Достаточно часто нам приходится сталкиваться с таким вопросом — как подключить светодиоды к 220 В, или попросту к электрической сети переменного напряжения. Как таковое, прямое подключение диода напрямую к сети не несет никакой смысловой нагрузки. Даже при использовании определенных схем мы не получим необходимого эффекта.

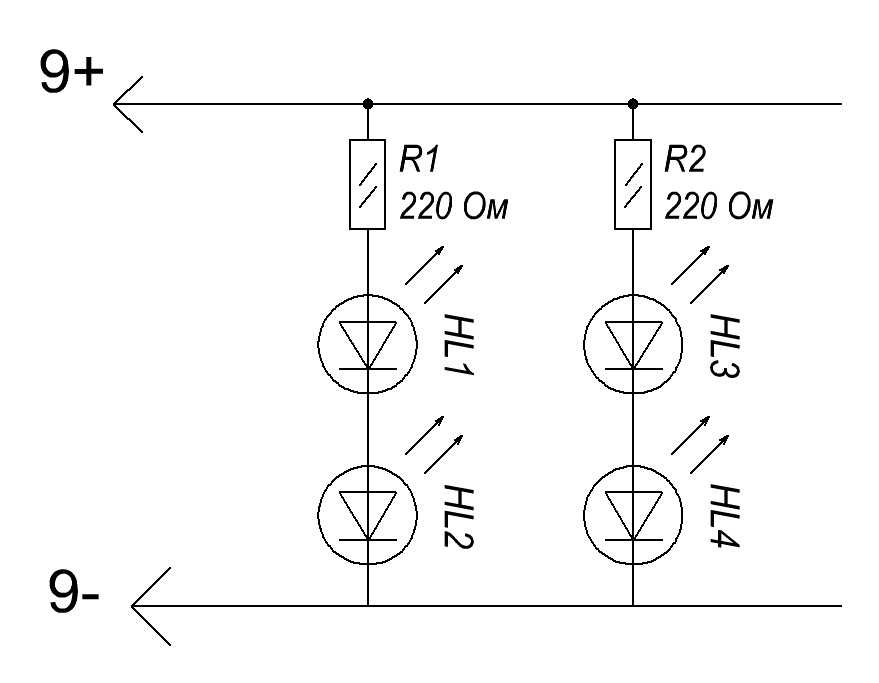

Если нам необходимо подключить светодиод к сети постоянного напряжения, то такая задача решается очень просто — ставим ограничительный резистор и забываем. Светодиод как работал «в прямом направлении» так и будет работать. Резисторы любого номинала, а также наборами можно купить в этом магазине буквально за копейки и с бесплатной доставкой!

[contents]

Если же нам необходимо использовать сеть 220 В для подключения LED, то на него будет уже воздействовать обратная полярность. Это хорошо видно, взглянув на график синусоиды, где каждый полупериод синусоида имеет свойство менять свой знак на противоположный.

В данном случае мы не получим свечение в этом полупериоде. В принципе, ничего страшного))), но светодиод выйдет из строя очень быстро.

Вообще гасящий резистор стоит выбирать из условия расчетного напряжения в 310 В. Объяснять почему так — муторное занятие, но стоит просто это запомнить, т.к. действующее значение напряжения составляет 220 В, а амплитудное уже увеличивается на корень из двух от действующего. Т.е. таким образом мы получаем приложенное прямое и обратное напряжение к светодиоду. Резистор подбирается на 310В обратной полярности, дабы защитить светодиод. Каким образом можно произвести защиту мы посмотрим ниже. На нашем сайте есть уже подготовленный калькулятор расчета резистора для светодиода.

Как подключить светодиоды к 220 В по простой схеме, используя резисторы и диод — вариант 1

---

Первая схема работает по принципу гашения обратного полупериода. Подавляющее большинство полупроводников отрицательно относятся к обратному напряжение. Для блокировки его нам нужен диод. Как правило, в большинстве случаев используют диоды типа IN4004, рассчитанный на напряжение больше 300 В.

Подключение LED по простой схеме с резистором и диодом — вариант 2

---

Другая простая схема показывает, как подключить светодиоды к 220 В переменного напряжения не намного сложнее и ее также можно отнести к простым схемам.

Рассмотрим принцип работы. При положительной полуволне ток идет сквозь резисторы 1 и 2, а также сам светодиод. В данном случае стоит помнить, что падение напряжения на светодиоде будет обратным для обычного диода — VD1. Как только в схему «попадает» отрицательная полуволна 220 В, ток пойдет через обычный диод и резисторы. В этом случае уже прямое падение напряжение на VD1 будет обратным по отношению к светодиоду. Все просто.

При положительной полуволне сетевого напряжения ток протекает через резисторы R1, R2 и светодиод LED1 (при этом прямое падение напряжения на светодиоде LED1 является обратным напряжением для диода VD1). При отрицательной полуволне сетевого напряжения ток протекает через диод VD1 и резисторы R1, R2 (при этом прямое падение напряжения на диоде VD1 является обратным напряжением для светодиода LED1).

Расчетная часть схемы

---

Номинальное напряжение сети:

U_С.НОМ = 220 В

Принимается минимальное и максимальное напряжение сети (опытные данные):

U_С.МИН = 170 В
U_С.МАКС = 250 В

Принимается к установке светодиод LED1, имеющий максимально допустимый ток:

I_LED1.ДОП = 20 мА

Максимальный расчетный амплитудный ток светодиода LED1:

I_{LED1.АМПЛ.МАКС} = 0,7*I_LED1.ДОП = 0,7*20 = 14 мА

Падение напряжения на светодиоде LED1(опытные данные):

U_LED1 = 2 В

Минимальное и максимальное действующее напряжение на резисторах R1, R2:

U_{R.ДЕЙСТВ.МИН} = U_С.МИН = 170 В
U_{R.ДЕЙСТВ.МАКС} = U_С.МАКС = 250 В

Расчетное эквивалентное сопротивление резисторов R1, R2:

R_{ЭКВ.РАСЧ} = U_{R.АМПЛ.МАКС}/I_{LED1. АМПЛ.МАКС} = 350/14 = 25 кОм

Максимальная суммарная мощность резисторов R1, R2:

P_R.МАКС = U_{R.ДЕЙСТВ.МАКС}²/R_{ЭКВ.РАСЧ} = 2502/25 = 2500 мВт = 2,5 Вт

Расчетная суммарная мощность резисторов R1, R2:

P_R.РАСЧ = P_R.МАКС/0,7 = 2,5/0,7 = 3,6 Вт

Принимается параллельное соединение двух резисторов типа МЛТ-2, имеющих суммарную максимально допустимую мощность:

P_R.ДОП = 2·2 = 4 Вт

Расчетное сопротивление каждого резистора:

R_РАСЧ = 2*R_{ЭКВ.РАСЧ} = 2*25 = 50 кОм

Принимается ближайшее большее стандартное сопротивление каждого резистора:

R1 = R2 = 51 кОм

Эквивалентное сопротивление резисторов R1, R2:

R_ЭКВ = R1/2 = 51/2 = 26 кОм

Максимальная суммарная мощность резисторов R1, R2:

P_R.МАКС = U_{R.ДЕЙСТВ. МАКС}²/R_ЭКВ = 2502/26 = 2400 мВт = 2,4 Вт

Минимальный и максимальный амплитудный ток светодиода HL1 и диода VD1:

I_{LED1.АМПЛ.МИН} = I_{VD1.АМПЛ.МИН} = U_{R.АМПЛ.МИН}/R_ЭКВ = 240/26 = 9,2 мА
I_{LED1.АМПЛ.МАКС} = I_{VD1.АМПЛ.МАКС} = U_{R.АМПЛ.МАКС}/R_ЭКВ = 350/26 = 13 мА

Минимальный и максимальный средний ток светодиода HL1 и диода VD1:

I_{LED1.СР.МИН} = I_{VD1.СР.МИН} = I_{LED1.ДЕЙСТВ.МИН}/К_Ф = 3,3/1,1 = 3,0 мА
I_{LED1.СР.МАКС} = I_{VD1.СР.МАКС} = I_{LED1.ДЕЙСТВ.МАКС}/К_Ф = 4,8/1,1 = 4,4 мА

Обратное напряжение диода VD1:

U_VD1.ОБР = U_LED1.ПР = 2 В

Расчетные параметры диода VD1:

U_VD1.РАСЧ = U_VD1.ОБР/0,7 = 2/0,7 = 2,9 В
I_VD1.РАСЧ = U_{VD1.АМПЛ.МАКС}/0,7 = 13/0,7 = 19 мА

Принимается диод VD1 типа Д9В, имеющий следующие основные параметры:

U_{VD1. ДОП} = 30 В
I_VD1.ДОП = 20 мА
I_0.МАКС = 250 мкА

Минусы использования схемы подключения светодиодов к 220 В по варианту 2

---

Главные недостатки подключения светодиодов по этой схеме — малая яркость светодиодов, за счет малого тока. I_LED1.СР = (3,0-4,4) мА и большая мощность на резисторах: R1, R2: P_R.МАКС = 2,4 Вт.

Вариант 3 подключения LEDs к электрической сети переменного напряжения 220 В

---

При положительном полупериоде ток протекает через резистор R1, диод и светодиод. При отрицательном ток не протекает, т.к. диод в этом случае включается в обратное направление.

Расчет параметров схемы аналогичен второму варианту. Кому надо — посчитает и сравнит. Разница небольшая.

Минусы подключения по 3 варианту

---

Если самые «пытливые умы» уже посчитали, то могут сравнить данные со вторым вариантом. Кому лень — придется поверить на слово. Минус такого подключения — также низкая яркость светодиода, т. к. ток протекающий через полупроводник составляет всего I_LED1.СР = (2,8-4,2) мА.

Зато при такой схеме мы получаем заметное снижение мощности резистора: Р_R1.МАКС = 1,2 Вт вместо 2,4 Вт полученных ранее.

Подключение светодиода на 220 В с использованием диодного моста — 4 вариант

---

Как видно на графической картинке, в данном случае для подключения на 220 мы используем резисторы и диодный мост.

В данном случае ток через 2 резистора и светодиод ток будет протекать как при положительной, так и при отрицательной полуволне синусоиды за счет использования выпрямительного моста на диодах VD1-VD4.

U_VD.РАСЧ = U_VD.ОБР/0,7 = 2,6/0,7 = 3,7 В
I_VD.РАСЧ = U_{VD.АМПЛ.МАКС}/0,7 = 13/0,7 = 19 мА

Принимаются диоды VD1-VD4 типа Д9В, имеющие следующие основные параметры:

U_VD.ДОП = 30 В
I_VD.ДОП = 20 мА
I_0.МАКС = 250 мкА

Недостатки схемы подключения по 4 варианту

---

Если все рассчитать по приведенным выше формулам, то можно провести аналогию со 2 вариантом подключения. Минусом будет большая мощность на резисторах: PR.МАКС = 2,4 Вт.

Однако при такой схеме мы получим заметное увеличение яркости светодиода: LED1: I_LED1.СР = (5,9-8,7) мА вместо (2,8-4,2) мА

В принципе, это самые распространенные схемы, которые нам показывают как подключить светодиоды к 220 В с применением обычного диода и резисторов. Для простоты понимания были приведены расчеты. Не для всех, может быть понятные, но кому надо, тот найдет, прочитает и разберется. Ну а если нет, то достаточно будет простой графической части.

Как подключить светодиод к 220 В используя конденсатор

---

Выше мы посмотрели, как легко, используя только диоды и резисторы, подключить к сети 220 В любой светодиод. Это были простые схемы. Сейчас посмотрим на более сложные, но лучшие в плане реализации и долговечности. Для этого нам понадобится уже конденсатор.

Токоограничивающий элемент — конденсатор. На схеме — C1. Конденсатор должен быть рассчитан на работу с напряжением не менее 400 В. После зарядки последнего ток через него будет ограничивать резистор.

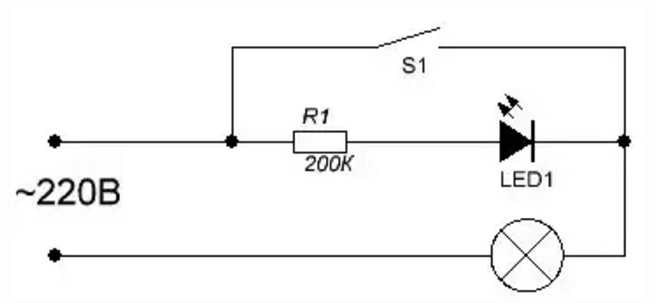

 Подключение светодиода к сети 220 В на примере выключателя с подсветкой

---

Сейчас уже никого не удивишь выключателем с интегрированной подсветкой в виде светодиода. Разобрав его и разобравшись мы получим еще один способ, благодаря которому можем подключить любой светодиод к сети 220 В.

Во всех выключателях с подсветкой используется резистор с номиналом не менее 20 кОм. Ток в этом случае ограничивается порядка 1А. При включении в сеть такой светодиод будет светиться. Ночью его легко можно различить на стене. Обратный же ток в этом случае будет очень маленьким и не сможет повредить полупроводник. В принципе, такая схема также имеет право на существование, но свет от такого диода будет все-таки ничтожно маленьким. И стоит ли овчинка выделки — не понятно.

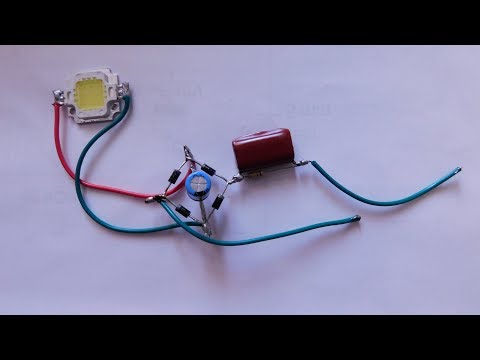

Видео на тему подключения светодиода к сети 220 В

---

Ну и в конце всего длинного поста посмотрим видео на тему : «как подключить светодиоды к 220 В». Для тех, кому лень все читать было.

Как подключить светодиод к 220В: резистор, конденсатор, способы подключения

Без светодиодов трудно обойтись при проектировании электронной аппаратуры, а также при изготовлении экономичных осветительных приборов. Их надежность, простота монтажа и относительная дешевизна привлекают внимание разработчиков бытовых и промышленных светильников. Поэтому многих пользователей интересуют схемные решения по включению светодиода, предполагающие прямую подачу на него фазного напряжения. Неспециалистам в области электроники и электрики полезно будет узнать, как подключить светодиод к 220В.

Содержание

1. Технические особенности диода
2. Полюса светодиода
3. Способы подключения
4. Шунтирование светодиода обычным диодом (встречно-параллельное подключение)
5. Ограничение с помощью конденсатора
6. Нюансы подключения к сети 220 Вольт
7. Схема лед драйвера на 220 вольт
8. Вариант драйвера без стабилизатора тока
9. Безопасность при подключении

Технические особенности диода

По определению светодиод, схема которого схожа с обычным диодом, – это тот же полупроводник, пропускающий ток в одном направлении и излучающий свет при его протекании. Его рабочий переход не рассчитан на высокие напряжения, поэтому для загорания светодиодного элемента вполне достаточно всего нескольких вольт. Другой особенностью этого прибора является необходимость подачи на него постоянного напряжения, так как при переменных 220 Вольт светодиод будет мигать с частотой сети (50Герц). Считается, что глаз человека не реагирует на такие мигания и что они не причиняют ему вреда. Но все же согласно действующим стандартам для его работы нужно использовать постоянный потенциал. В противном случае приходится применять особые меры защиты от опасных обратных напряжений.

Большинство образцов осветительной техники, в которых диоды используются в качестве элементов освещения, включаются в сеть через специальные преобразователи – драйверы. Эти устройства необходимы для получения из исходного сетевого напряжения постоянных 12, 24, 36 или 48 Вольт. Несмотря на их широкое распространение в быту нередки ситуации, когда обстоятельства вынуждают обходиться без драйвера. В этом случае важно уметь включать светодиоды в 220 В.

Полюса светодиода

Полярность светодиода

Чтобы ознакомиться со схемами включения и распайкой диодного элемента, нужно узнать, как выглядит распиновка светодиода. В качестве его графического обозначения используется треугольник, к одному из углов которого примыкает короткая вертикальная полоса – на схеме она называется катодом. Он считается выходным для постоянного тока, втекающего с обратной стороны. Туда подается положительный потенциал от источника питания и поэтому входной контакт называется анодом (по аналогии с электронными лампами).

Выпускаемые промышленностью светодиоды имеют всего два вывода (реже – три или даже четыре). Известны три способа определения их полярности:

• визуальный метод, позволяющий определить анод элемента по характерному выступу на одной из ножек;
• с помощью мультиметра в режиме «Проверка диодов»;
• посредством блока питания с постоянным выходным напряжением.

Для определения полярности вторым способом плюсовой конец измерительного шнура тестера в красной изоляции подсоединяется к одному контактному выводу диода, а черный минусовой – к другому. Если прибор показывает прямое напряжение порядка полвольта, со стороны плюсового конца расположен анод. Если на табло индикации появляется знак бесконечности или «0L», с этого конца располагается катод.

При проверке от источника питания на 12 Вольт его плюс следует соединить с одним концом светодиода через ограничивающий резистор 1 кОм. Если диод загорается, его анод находится со стороны плюса блока питания, а если нет – с другого конца.

Способы подключения

Установка дополнительного резистора гасит излишки мощности электричества

Простейший подход к решению проблемы недопустимого для диода обратного напряжения – установка последовательно с ним дополнительного резистора, который способен ограничить 220 Вольт. Этот элемент получил название гасящего, так как он «рассеивает» на себе излишки мощности, оставляя светодиоду необходимые для его работы 12-24 Вольта.

Последовательная установка ограничивающего резистора также решает проблему обратного напряжения на переходе диода, которое снижается до тех же величин. В качестве модификации последовательного включения с ограничением напряжения рассматривается смешанная или комбинированная схема подключения светодиодов в 220 В. В ней на один резистор последовательный резистор приходится несколько параллельно соединенных диодов.

Подключение светодиода можно организовать по схеме, в которой вместо резистора используется обычный диод, имеющий высокое напряжение обратного пробоя (желательно – до 400 Вольт и более). Для этих целей удобнее всего взять типовое изделие марки 1N4007 с заявленным в характеристиках показателем до 1000 Вольт. При его установке в последовательную цепочку (при изготовлении гирлянды, например), обратная часть волны выпрямляется полупроводниковым диодом. Он в этом случае выполняет функцию шунта, защищающего чип светового элемента от пробоя.

Шунтирование светодиода обычным диодом (встречно-параллельное подключение)

Встречно-параллельное подключение

Другой распространенный вариант «нейтрализации» обратной полуволны состоит в использовании совместно с гасящим резистором еще одного светодиода, включаемого параллельно и навстречу первому элементу. В этой схеме обратное напряжение «замыкается» через параллельно подключенный диод и ограничивается дополнительным сопротивлением, включенным последовательно.

Такое соединение двух светодиодов напоминает предыдущий вариант, но с одним отличием. Каждый из них работает со «своей» частью синусоиды, обеспечивая другому элементу защиту от пробоя.

Существенный недостаток схемы подключения через гасящий резистор – значительная величина непроизводительно расходуемой мощности, выделяемой на нем вхолостую.

Подтверждением этому является следующий пример. Пусть используется гасящий резистор номиналом 24 кОм и светодиод с рабочим током 9 мА. Рассеиваемая на сопротивлении мощность будет равна 9х9х24=1944 мВт (после округления – порядка 2-х Ватт). Чтобы резистор работал в оптимальном режиме, он выбирается со значением P не менее 3 Вт. На самом светодиоде расходуется совсем ничтожная часть энергии.

С другой стороны, при использовании нескольких последовательно подключенных LED элементов ставить гасящий резистор из соображений оптимального режима их свечения нецелесообразно. Если выбрать очень маленькое по номиналу сопротивление, оно быстро сгорит из-за большого тока и значительной рассеиваемой мощности. Поэтому функцию токоограничивающего элемента в цепи переменного тока естественнее выполнять конденсатору, на котором энергия не теряется.

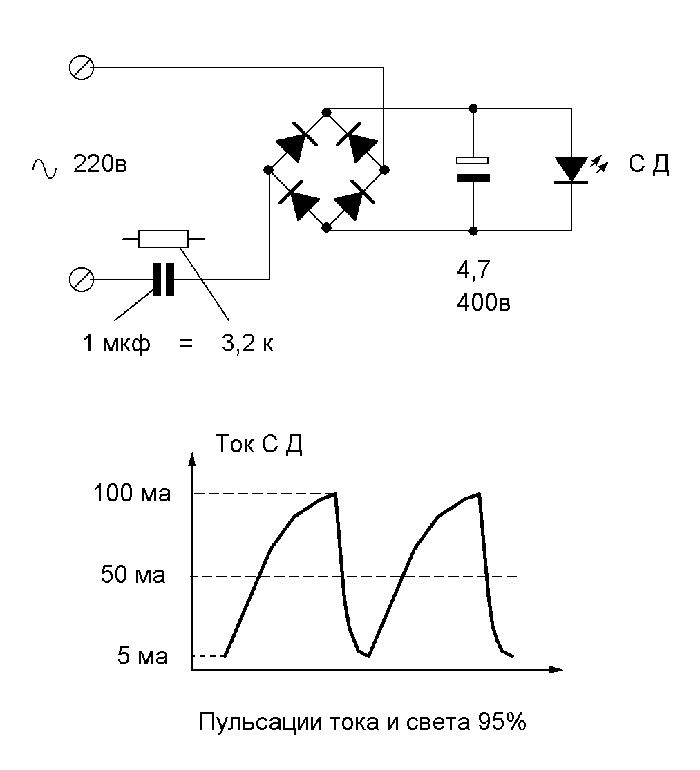

Ограничение с помощью конденсатора

Использование накопительного конденсатора

Простейшая схема подключения светодиодов через ограничительный конденсатор C характеризуется следующими особенностями:

• предусматриваются цепочки заряда и разряда, обеспечивающие режимы работы реактивного элемента;
• потребуется еще один светодиод, необходимый для защиты основного от обратного напряжения;
• для расчета емкости конденсатора используется полученная опытным путем формула, в которую подставляются конкретные цифры.

Для вычисления значения номинала C нужно умножить силу тока в цепи на выведенный эмпирически путем коэффициент 4,45. После этого следует разделить полученное произведение на разницу между предельным напряжением (310 Вольт) и его падением на светодиоде.

В качестве примера рассмотрим подключение конденсатора к RGB или обычному LED-диоду с падением напряжения на его переходе, равным 3 Вольта и током через него в 9 мА. Согласно рассмотренной формуле его емкость составит 0,13 мкФ. Для введения поправки на ее точное значение следует учитывать, что на величину этого параметра в большей мере влияет токовая составляющая.

Выеденная опытным путем эмпирическая формула действительна лишь для расчета емкостей и параметров светодиодов на 220 В., установленных в сетях частотой 50 Гц. В других частотных диапазонах питающих напряжений (в преобразователях, например), коэффициент 4,45 нуждается в перерасчете.

Нюансы подключения к сети 220 Вольт

Схема подключения светодиода к сети 220В

При использовании различных схем подключения светодиода к сети 220 В возможны некоторые нюансы, учет которых поможет избежать элементарных ошибок в коммутации электрических цепей. Они в основном связаны с величиной тока, протекающего через цепочку при подаче на нее питания. Для их понимания потребуется рассмотреть простейший прибор типа подсветки для декорирования, состоящий из целого набора светодиодных элементов или обычный светильник на их основе.

Значительное внимание обращается на особенности процессов, протекающих в выключателе в момент подачи питания. Для обеспечения «мягкого» режима включения к его контактам потребуется подпаять в параллель гасящий резистор и светодиод-индикатор, обозначающий включенное состояние.

Значение сопротивления подбирается по методикам, описанным ранее.

Только после выключателя с резистором в схеме располагается сама лента с чипами светодиодных элементов. В ней не предусмотрены защитные диоды, так что величина гасящего резистора подбирается из расчета протекающего по цепи тока, он не должен превышать значения порядка 1 мА.

Светодиодный индикатор-лампочка в этой схеме выполняет функцию нагрузки, еще больше ограничивающей ток. Из-за небольшой величины он будет светиться очень тускло, но этого вполне хватает для ночного режима. При действии обратной полуволны напряжение частично гасится на резисторе, что защищает диод от нежелательного пробоя.

Схема лед драйвера на 220 вольт

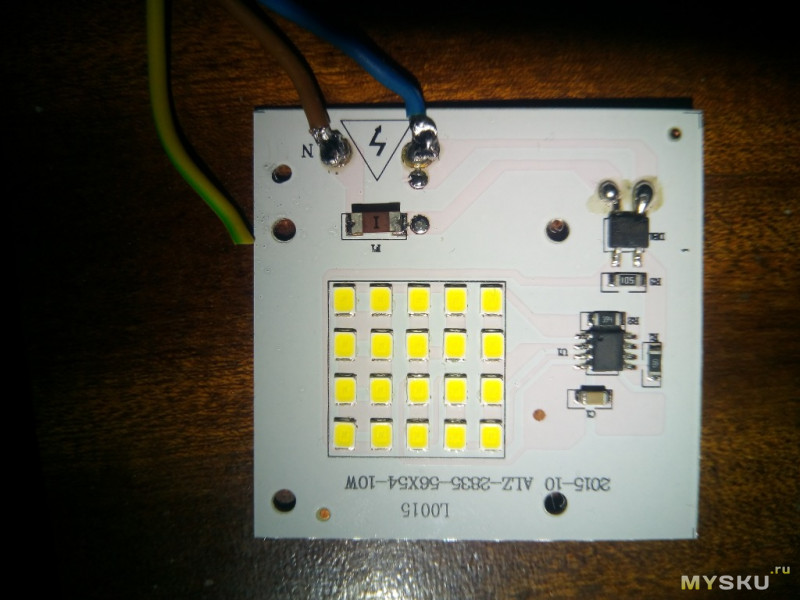

Более надежный способ, позволяющий запитать светодиоды от сети, – применение специального преобразователя или драйвера, понижающего напряжение до безопасного уровня. Основное назначение драйвера под светодиод 220 вольт – ограничить ток через него в рамках допустимого значения (согласно паспорту). В его состав входят формирователь напряжения, выпрямительный мостик и микросхема токового стабилизатора.

Вариант драйвера без стабилизатора тока

При желании собрать устройство питания светодиодов от 220 В своими руками потребуется знать следующее:

• при использовании выходного стабилизатора амплитуда пульсаций существенно снижается;
• в этом случае на самой микросхеме теряется часть мощности, что сказывается на яркости свечения излучающих приборов;
• при использовании вместо фирменного стабилизатора фильтрующего электролита большой емкости пульсации не полностью сглаживаются, но остаются в допустимых пределах.

При самостоятельном изготовлении драйвера схему можно упростить, поставив на место выходной микросхемы электролит.

Безопасность при подключении

Не следует устанавливать в цепь диодов полярные конденсаторы

При работе со схемой включения диодов в сеть 220 Вольт основную опасность представляет соединенный последовательно с ними ограничивающий конденсатор. Под воздействием сетевого напряжения он заряжается до опасного для человека потенциала. Чтобы избежать неприятностей в этой ситуации рекомендуется:

• предусмотреть в схеме специальную разрядную резисторную цепочку, управляемую отдельной кнопкой;
• если сделать это невозможно, перед началом настойки после отключения от сети следует разряжать конденсатор с помощью жала отвертки;
• не устанавливать в цепь питания диодов полярные конденсаторы, обратный ток которых достигает значений, способных «выжечь» схему.

Подключить светодиодные элементы на 220 Вольт удается лишь с помощью специальных элементов, вводимых в схему дополнительно. В этом случае можно обойтись без понижающего трансформатора и блока питания, традиционно используемых для подключения низковольтных осветителей. Основная задача добавочных элементов в схеме подключения светодиода в 220В – ограничить и выпрямить ток через него, а также защитить полупроводниковый переход от обратной полуволны.

Лампа

— Использование одного светодиода от светодиодной лампочки на 220 В для ремонта моего светодиодного фонаря на 1,5 В?

\$\начало группы\$

У моего фонарика разбит светодиод, торец корпуса светодиодов оголен, фонарь не светится.

Как следует из названия, будет ли возможно использовать один светодиод от светодиодной лампочки на 220 В для ремонта моего фонарика на 1,5 В? Как мне узнать номинальное напряжение (или, точнее, мне нужно напряжение включения ниже 1,5 В (?) (может быть, нет? —> см. Edit2 ниже)) каждого светодиода внутри моей дополнительной светодиодной лампы 1 $ (9W в моем случае)?

Так как она очень дешевая, эта лампа не имеет полностью переключающего регулятора. Это просто «регулятор», который, вероятно, имеет огромные пульсации, которых мы не видим, потому что он скрытно отключается на частоте 60 Гц.

Вот фото схемы
https://hackaday.com/wp-content/uploads/2019/01/sm2082d-schematic.png?resize=800,291

Там почти дюжина светодиодов, даже если один вынуть и заменить на короткозамкнутый , лампа будет немного перегружена, но работать будет уверенно (с приемлемыми потерями в времени работы, она и так была дешевой)

Редактировать:
Этот метод не будет работать на светодиодном фонарике с питанием 1,5 В AA, потому что светодиодная лампа имеет светодиоды, которые включаются только при напряжении 4,5 В. Я проверил с моей 12-вольтовой шиной питания компьютера, и только 2 светодиода из этой серии загорелись. Я не мог подняться до 3. По какой-то причине пороговые напряжения очень высоки для этих типов дешевых осветительных светодиодов. Почему?

Edit2: Мой фонарик имеет простую схему, которая что-то делает с необработанными 1,5 В, прежде чем подавать их на светодиод. Кто-нибудь знает, что это делает?
Интересно, сколько вольт было у моего светодиода в качестве порога, прежде чем он сломался?

• светодиод
• лампа

\$\конечная группа\$

18

\$\начало группы\$

В связи со спросом на светодиоды для подсветки телевизора производство белых светодиодов < 3 В теперь предлагает 6 В, 9 В. Это чипы с каскадным одиночным диодом, кратным 3 В, и выглядят одинаково на 2835 SMD, если не присматриваться.

https://lumileds.com/products/mid-power-leds/luxeon-2835-architectural/

Фонарик вашего папы будет иметь индуктор SMD, который имеет более темный цвет, чем колпачки или резисторы с колпачком, диодом и 2-транзисторным генератором, установленным в качестве стабилизатора напряжения.

У меня есть сотни сумок, полных сверхъярких белых 5-миллиметровых светодиодов для тех, у кого есть хорошее приложение.

\$\конечная группа\$

\$\начало группы\$

Этот метод не будет работать на светодиодном фонарике с питанием 1,5 В AA, потому что светодиодная лампа имеет светодиоды, которые включаются только при напряжении 4,5 В. Я проверил с моей 12-вольтовой шиной питания компьютера, и только 2 светодиода из этой серии загорелись. Я не мог подняться до 3. По какой-то причине пороговые напряжения очень высоки для этих типов дешевых осветительных светодиодов. Почему?

Дешевые лампочки работают от выпрямленного сетевого напряжения, используя линейный регулятор в качестве драйвера. Поскольку линейный стабилизатор рассеивает тепло пропорционально падению напряжения на нем, большая часть напряжения должна падать на светодиодах. Поскольку у вас есть линейное напряжение 220 В RMS и 20 светодиодов, каждый из них должен падать примерно на 15 В при полной яркости.

Если бы использовались обычные светодиоды на 3 В, потребовалось бы около 100 штук.

\$\конечная группа\$

1

\$\начало группы\$

Краткий ответ: нет, светодиод в вашем фонарике работать не будет. Как заявляли другие, светодиодные чипы в бытовых светодиодных лампах имеют более высокое напряжение. Я считаю, что внутри у них есть несколько светодиодов на кристалле для повышения рабочего напряжения.

У создателя контента BigClive на Youtube есть несколько увлекательных разборок светодиодных ламп. Очень познавательно.

\$\конечная группа\$

\$\начало группы\$

Ваша светодиодная лампа имеет несколько чипов, но на каждом из этих чипов есть несколько светодиодных переходов. Практически несколько светодиодов в одном корпусе. Поскольку есть несколько последовательных светодиодов, среднее прямое напряжение будет намного выше.

В вашем светодиодном фонарике используется стандартная повышающая схема или интегральная схема для повышения напряжения с 1,5 В до 3,х вольт, необходимых для освещения одного светодиода. Это похоже на похитителя джоулей.

Вы не сможете правильно использовать чипы от лампочки в фонарике, потому что целевые напряжения разные. Вы можете попробовать, схема в фонарике может быть достаточно мощной, но она может не работать без изменения значений компонентов схемы.

\$\конечная группа\$

\$\начало группы\$

Хорошей новостью является то, что все белые светодиоды работают при одинаковом напряжении, от 3,0 до 3,2 В. Однако максимальный номинальный ток будет варьироваться в зависимости от светодиодных чипов.

Если у вас есть навыки пайки, возможно, получится перенести светодиод из лампы.

\$\конечная группа\$

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Что произойдет, если подать слишком большое напряжение на светодиод

Как правило, избыточное напряжение опасно. Скачки напряжения могут оказать разрушительное воздействие на электронное оборудование, в том числе и на светодиодные лампочки. Светодиодам часто требуется определенное количество вольт, в зависимости от типа и цвета светодиода. Большинство экспертов рекомендуют 2-3 вольта для светодиодов. Тем не менее, вы можете посмотреть его, чтобы быть уверенным.

В этой статье объясняется, что произойдет, если подать слишком большое напряжение на светодиод, и как предотвратить такую ​​ситуацию.

Светодиодные лампы постоянного тока (DC) или переменного тока (AC)?

Светодиоды представляют собой устройства постоянного тока, пропускающие ток только одной полярности. Светодиоды обычно управляются источниками постоянного напряжения с использованием резисторов, регуляторов напряжения и регуляторов тока для ограничения тока и напряжения, подаваемых на светодиод.

Какое максимальное напряжение для светодиодных фонарей?

VL= напряжение светодиода (4В или 2В для белых и синих светодиодов). Ток светодиода должен быть меньше оптимально допустимого для светодиода. Максимальный ток для стандартных светодиодов диаметром 5 мм обычно составляет 20 мА. Поэтому 15 мА и 10 мА являются идеальными значениями для большинства цепей.

Для светодиодных фонарей требуется определенное напряжение, например 24 или 12 В. Когда они работают при более высоких напряжениях, они сильно нагреваются. Сильный нагрев повреждает светодиодные фонари или пайку вокруг них. Из-за теплового повреждения светодиоды начинают тускнеть, мерцать или могут полностью погаснуть.

Что произойдет, если подать слишком большое напряжение на светодиод?

Проще говоря, слишком большое напряжение убивает светодиод. Как упоминалось ранее, светодиод управляется током, а не устройством, управляемым напряжением. Поэтому, если напряжение отклоняется более чем на 10%, светодиодная лампа перегорает. Впоследствии электронные части внутри светодиодной лампы повреждаются из-за скачка напряжения. Избыточное напряжение преждевременно изнашивает драйверы светодиодов и распределительные панели. Это также увеличивает перерывы в обслуживании светодиодного освещения.

Светодиоды также обладают высокой мощностью. Чем больше вы увеличиваете напряжение, они будут создавать избыточное тепло, что неблагоприятно. Избыточное тепло заставляет светодиод производить меньше света и сокращает срок его службы. Пониженный свет тесно связан с неработающей светодиодной системой.

Какое напряжение необходимо для питания светодиода?

Если у вас есть несколько светодиодов последовательно, вам необходимо учитывать все прямые напряжения вместе взятые. Однако, если у вас параллельная цепь, вам необходимо учитывать прямое напряжение суммы светодиодов, которые у вас есть на жало.

Как избежать чрезмерного напряжения на светодиоде

Любой светодиод, подвергающийся воздействию электрического перенапряжения (EOS), следует рассматривать как устройство с риском полной неисправности. Высокая энергия создает самопроизвольный отказ в разомкнутой цепи. Всякий раз, когда выбирается новый источник питания постоянного тока, необходимо оценить пульсации тока и допуски на выходе. Также рекомендуется проверить переходные пики во время фазы выключения и включения, а также ток горячего подключения. Это могут быть бесшумные убийцы светодиодов, которые нарушают целостность компонента без каких-либо заметных признаков.

Крайне важно использовать блоки питания с ограниченным переходным пиком во время фазы выключения и включения, чтобы предотвратить сбой из-за электрического перенапряжения. Источники питания не должны превышать максимальный номинальный ток светодиода.

Самое главное, типичный ток, смешанный с пульсациями и положительным допуском, не должен превышать максимальный номинальный ток светодиода. Соблюдение этих условий гарантирует, что напряжение источника питания не приведет к перенапряжению.

Еще один способ предотвратить повреждение светодиода напряжением — использовать блок питания с защитой от короткого замыкания. Затем оборудуйте плату светодиодов, используя диод параллельно цепочке светодиодов в обратной полярности. Поляризованный разъем — идеальный выбор, если вы подключаете блок питания к плате светодиодов с помощью разъема.

Как определить напряжение моих светодиодных ламп

Чтобы определить напряжение и ток вашей светодиодной лампы;

• Посмотрите в таблице данных
• Узнайте напряжение светодиода с помощью мультиметра с функцией диода
• Подключите батарею к светодиоду и устройство, называемое потенциометром. Начните с высокого сопротивления потенциометра, затем постепенно уменьшайте его, пока не заметите достаточную яркость.

Нижняя строка

Промышленные светодиодные фонари предназначены для предотвращения несчастных случаев, которые могут быть вызваны чрезмерным напряжением. Убедитесь, что вы проверяете номинальную мощность своих светодиодных ламп до и после покупки, чтобы убедиться, что вы можете соответствовать указанным требованиям.
