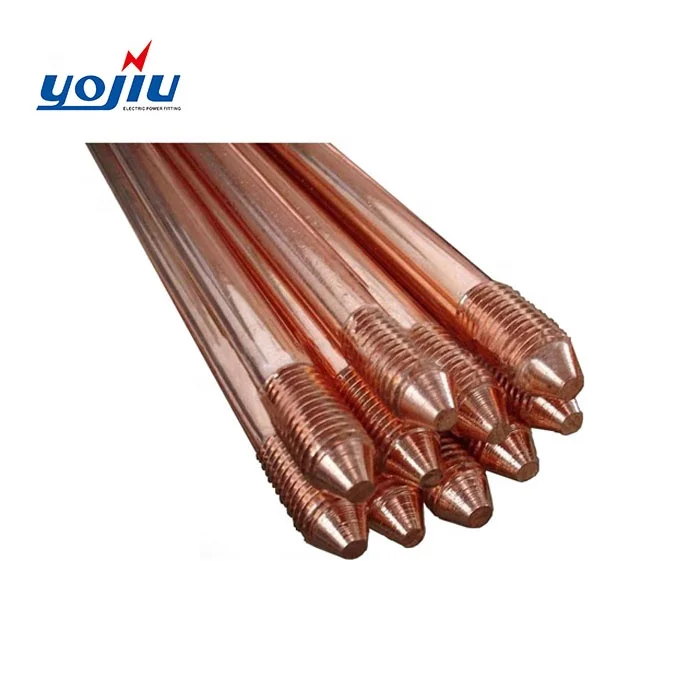

Стержень заземления омедненный резьбовой

Артикулы: GL-10001 / GL-10002 / GL-10003 / GL-10004 / GL-10005
GL-10011 / GL-10012 / GL-10013 / GL-10014 / GL-10015
GL-10021 / GL-10022 / GL-10023 / GL-10024 / GL-10025

Стержень из тянутой стали, гальванически покрытый чистой медью (99,9%), молекулярно и прочно сцепленной со сталью. Стальной стержень отличается высоким сопротивлением растяжению 600 Н/мм², предоставляющем возможность забивания его на большую глубину с помощью отбойного молотка.

Медное покрытие толщиной не менее 0.250 мм обеспечивает сохранность забитого в грунт стержня на протяжении не менее 30 лет.

Концы стержней имеют резьбу, нанесенную методом накатки и позволяющую соединять их друг с другом с помощью соединительной муфты — для создания заземлителя большой длины.









Технология омеднения

Ключевым фактором изготовления качественного стержня заземления является создание на стальной заготовке крепкого однородного медного покрытия необходимой толщины с минимальными примесями.

На отдельной странице «Омеднённая сталь» представлены подробное описание основных характеристик, процессов при изготовлении и проведенных испытаний покрытия.

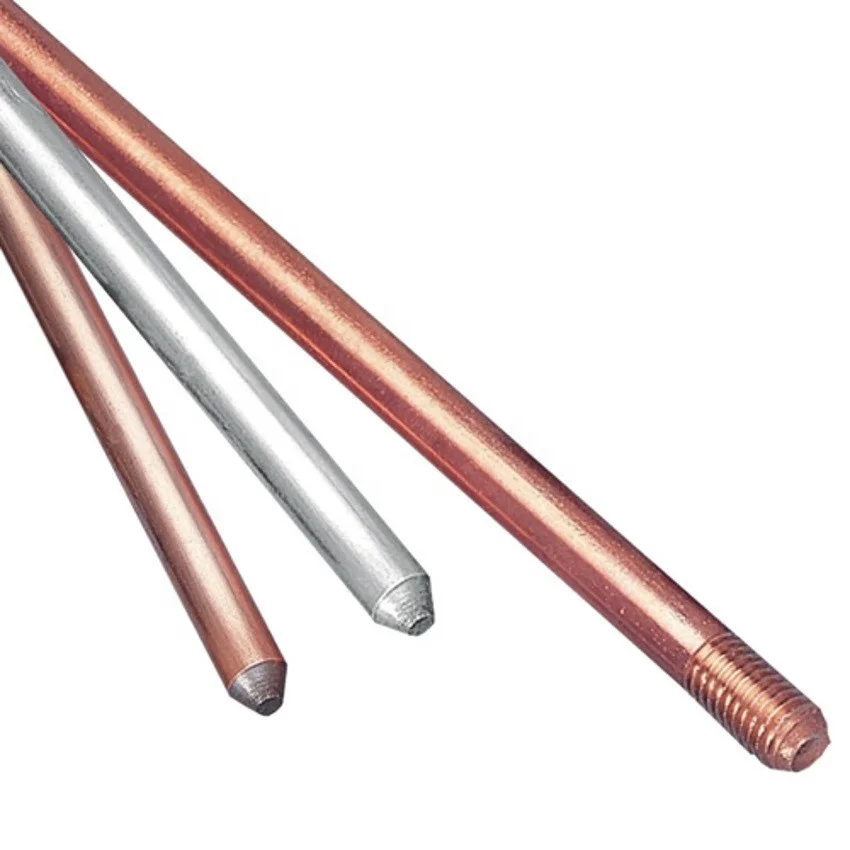

Сравнение с оцинкованными стержнями

С 1910 по 1955 год Национальный Институт Стандартов и Технологий США (The National Institute of Standards and Technology (NIST)) провел обширное исследование подземной коррозии, во время которого 36 500 образцов, представляющих 333 разновидности покрытий из черных и цветных металлов и защитных материалов подвергались испытанию в 128 местах по всей территории Соединенных Штатов *. Это исследование по праву считается одним из наиболее полных исследований коррозии, которые когда-либо проводились.

Одним из результатов этого исследования стал факт, что стержень заземления, покрытый 254 мкм меди, сохраняет свои технические характеристики в течение более 40 лет в большинстве типов почвы. А стержневые электроды, покрытые 99,06 мкм цинка, в этих же грунтах могут сохранять свои качества лишь в течение 10-15 лет.

Кроме того, срок защиты цинкового покрытия уменьшается пропорционально увеличению количества металлических конструкций в грунте, находящихся рядом с электродами (чем больше конструкций — тем меньше служит покрытие / тем быстрее оно «исчезает»). Примерами этих конструкций могут быть: арматура фундаментов зданий, трубы и т.п.

Еще одно исследование коррозионных свойств медного покрытия проводила польская компания GALMAR. Искусственное старение образцов в условиях, моделирующих агрессивный грунт («кислое» болото), показало, что стержень заземления с медным покрытием 250 мкм сохраняет необходимые технические характеристики в течении не менее 30 лет.

* Публикация:
Underground corrosion (United States. National Bureau of Standards. Circular 579)
Автор: Melvin Romanoff; Издатель: U.S. Govt. Print. Off., 1957



Сравнение с омеднёнными стержнями

noname*-производителей

Часто для покрытия noname-производителями используются неизвестные материалы и технологии. Следствием этого является нарушение (например, коррозия) материала покрытия еще на складах хранения.

Справа для сравнения — стержень и муфта производства GALMAR.

* noname (без имени) — здесь: производитель, не имеющий своего бренда с положительной репутацией на рынке.

Комплект заземления — омедненные стержни

•





•
  Граундтех


  /
•
  МОЛНИЕЗАЩИТА ЗАЗЕМЛЕНИЕ


  /
•
  Комплекты заземления


  /
• org/ListItem»>


Рис. 1 – внешний вид стержневого заземлителя

Комплект заземления — это сформированный набор материалов для установки заземляющего устройства.

Технические характеристики:

•
  высокопрочная сталь диаметром 17,2 мм;

•
  слой меди на стержнях не менее 250 мкм;

•
  длина стержня 1,2 м;

•
  простота монтажа;

•
  срок службы не менее 30 лет;

Наименование комплекта	Глубина забивания комплекта, (м)	Диаметр стержней, (мм)	Длина стержней, (мм)	Толщина омедненного слоя, (мкм)	Артикул
ГТ-3,6 омед	3,6	17,2	1200	Не менее 250	A10101
ГТ-4,8 омед	4,8	17,2	1200	Не менее 250	A10102
ГТ-7 омед	6	17,2	1200	Не менее 250	A10103
ГТ-12 омед	12	17,2	1200	Не менее 250	A10104
ГТ-15,6 омед	15,6	17,2	1200	Не менее 250	A10105

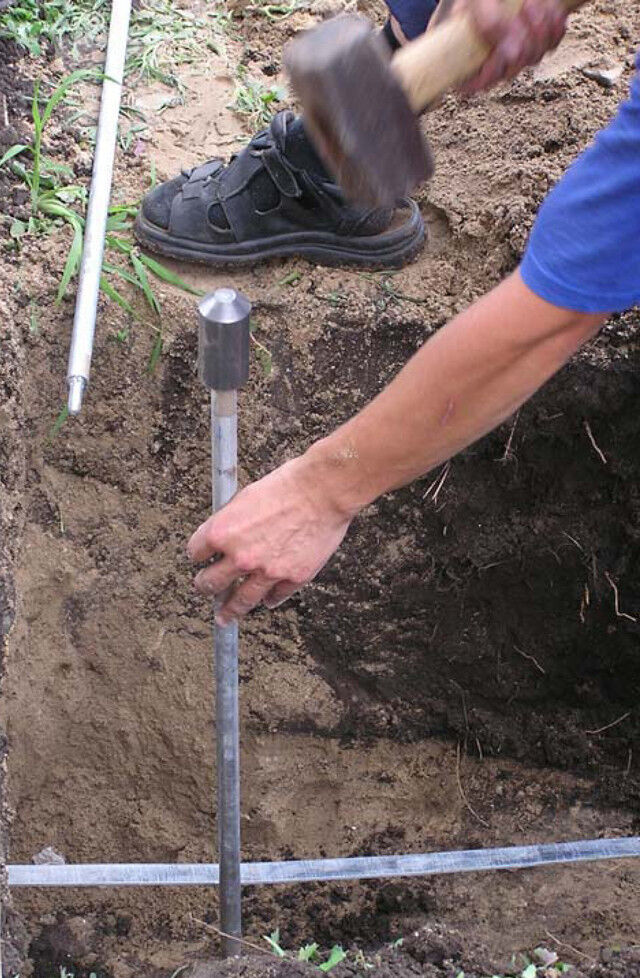

Монтаж комплекта на базе вертикальных омедненных стальных стержней осуществляется при помощи кувалды или специального электрического инструмента. Для монтажа стержней вам понадобятся соединительные муфты для стержней, направляющий наконечник и удароприемная головка, если количество стержней в очаг больше 1 штуки. Забиваются стержни при помощи вибромолота (отбойного молотка с силой удара не менее 25 Дж) или кувалдой.

Рис. 2 – чертеж комплекта глубиной 3,6 м

Рис. 3 – чертеж комплекта глубиной 4,8 м

Рис. 4 – чертеж комплекта глубиной 6 м

Рис. 5 – чертеж комплекта глубиной 12 м

Рис. 6– чертеж комплекта глубиной 15,6 м

Рис. 7 – стержень заземления омедненный диаметром 17,2 мм, длина 1,2 м

Рис. 8 – муфта соединительная латунная, для стержней с резьбой ¾«



Рис. 9 – наконечник для заглубления стержней с резьбой ¾«

Рис. 10 – направляющая головка для стержней и муфт с резьбой ¾«



Рис. 11 – Зажим соединения тип N, нержавеющая сталь.

Добавить комментарий

Zareba® 6 футов медный заземляющий стержень

Zareba® 6 футов медный заземляющий стержень — 1 упаковка
2
2,5
5
1

Сообщите мне, когда появится в наличии

Заработайте 1200 бонусных баллов за покупку!
Узнать больше

• Заземляющие стержни длиной 6 футов с медным покрытием
• Используется для надлежащего заземления источников питания забора
• Вес: 5,26 фунта

Перейти в конец галереи изображений

Перейти к началу галереи изображений

Описание

6-футовый медный заземляющий стержень Zareba®

С помощью этого 6-футового медного заземляющего стержня Zareba® создайте безопасный периметр электрического ограждения вокруг своей собственности. Этот заземляющий стержень обеспечивает правильное заземление блоков питания ограждения, позволяя электричеству проходить через ограждение. Этот легкий 5/8-дюймовый стержень можно использовать для заземления с одним или двумя проводами.

Коррозионно-стойкая медь

6-футовый медный заземляющий стержень Zareba® устойчив к коррозии, что означает, что он может выдерживать длительное воздействие элементов. Кроме того, медь является отличным проводником, обеспечивающим эффективную передачу электроэнергии для вашей системы ограждения. При правильной установке этот стержень замыкает цепь вашего электрического забора и остается хорошим проводником на протяжении всего срока службы забора.

Обеспечьте эффективную работу электрического забора

Электрические заборы отпугивают лошадей и другой домашний скот, потому что, когда эти животные касаются забора, они стоят на земле, и это дает электричеству путь от забора под напряжением обратно к заземляющему стержню. Птицы могут приземлиться на забор и не получат удара током, потому что они не дают силе путь к земле. Цепь проходит от источника электричества, через провод ограждения, а затем обратно к заземляющему стержню по любому доступному маршруту.

Заборы Zareba® обеспечивают безопасность ваших животных

Используйте медный заземляющий стержень Zareba® в качестве ключевого компонента вашего электрического забора, наряду с зарядными устройствами, столбами и прочными проводами с медным сердечником. Этот заземляющий стержень работает в большинстве областей, включая травянистые поля, а также участки с песчаной или каменистой почвой, обеспечивая гибкость на всей территории вашего участка. Его можно использовать как часть однопроводной или двухпроводной системы, чтобы удовлетворить ваши потребности в ограждении.

Как настроить систему заземления

Узнайте, как установить заземляющие стержни, и узнайте дополнительные советы и рекомендации по заземлению системы электрического забора.

6-футовый медный заземляющий стержень Zareba® Подробная информация о продукте

Хотите узнать больше о 6-футовом медном заземляющем стержне от Zareba®? Ознакомьтесь с подробными характеристиками этого продукта.

6-футовый медный заземляющий стержень Zareba®
Модель #	А-7
Длина	6 футов
Диаметр	5/8 дюйма
Вес	5,26 фунта

Технические характеристики

Медный заземляющий стержень Zareba® 6 футов
Модель №	А-7
Размеры	6 футов x 5/8 дюйма

Ресурсы

Видео

Ознакомьтесь с нашей видеотекой, чтобы найти больше похожих видео »

Отзывы 2

Вопросы и ответы

1/ Сколько медных заземляющих стержней в вашем наборе за 29 долларов?0,99?
2/ Для 2 акров с 2 проводами зарядное устройство на 5 или 10 миль даст нам более сильный заряд
3/ Насколько мы понимаем, заземляющий провод должен быть изолирован медной проводкой. Это правильно?

Вопрос: Мэгги Смайли, 27 октября 2021 г., 11:21

За 29,99 долларов вы получаете один единственный заземляющий стержень. Надежность зарядного устройства будет зависеть от множества других факторов, таких как тип используемого провода и тип зарядного устройства (переменный ток, постоянный ток или солнечная батарея). Поскольку заземление замыкает электрическую цепь, оно, возможно, является самой важной частью ограждения. Существует два типа систем заземления. Однопроводная система является наиболее распространенной, только провода на заборе проводят электричество. Обычно мы рекомендуем три заземляющих стержня, расположенных на расстоянии около 10 футов друг от друга и вбитых в землю не менее чем на 6 футов. Зажимы заземляющего стержня будут удерживать изолированный провод, соединяющий систему заземления с зарядным устройством. Для заземления рекомендуется использовать провод калибра 10-14, рассчитанный на напряжение не менее 20 000 вольт. Двухпроводная система имеет проводящие провода, а также заземляющие провода, идущие по всей длине. В этих случаях цепь замыкается, когда животное касается как горячего провода, так и провода заземления. Они идеальны, когда почвенные условия не позволяют использовать стандартную однопроводную систему. Они также очень эффективны для животных с длинной шерстью или шерстью.

Ответ: Рэйчел Фауст, 27 октября 2021 г., 11:54

Установка заземляющего стержня для электрического ограждения

Для установки с оголенным проводом используйте зажим для заземляющего стержня из нержавеющей стали, чтобы закрепить изолированный провод на стержне. Большинство аккумуляторов и генераторов солнечных батарей имеют жгут проводов для легкого подключения.

Заземление является важным компонентом любого электроизгороди. Когда животное вступает в контакт с электрическим забором, импульс проходит от забора через животное и в почву. Через почвенную влагу этот импульс улавливается наземной системой и возвращается к генератору.

Без надлежащего заземления электрическая цепь ограждения не может быть завершена. В результате он не будет эффективным болевым барьером для животных.

Какое заземление мне нужно?

Как правило, длина заземляющего стержня зависит от выходной мощности генератора в джоулях. Более высокая производительность означает большее количество заземляющих стержней. Наша стандартная рекомендация: 3 фута заземляющего стержня на джоуль мощности генератора. Если используется недостаточно заземления, только часть (не полная сила) импульса будет возвращена в блок питания.

Заземляющие стержни с гальваническим покрытием лучше, чем медные, поскольку медь более подвержена коррозии, что приводит к плохому соединению.

Когда почва сухая, песчаная или каменистая, заземляющий стержень может принять меньше электронов, поэтому сила импульса уменьшается. Вот три метода, которые можно использовать для обеспечения надлежащего заземления вашего электрического забора.

Решения для ограждения сухих почв:

1. Добавить заземляющие стержни

   Когда вы добавляете больше заземления, количество рецепторов электронов увеличивается. Этого можно добиться путем последовательного соединения нескольких заземляющих стержней или использования более длинных заземляющих стержней.

   Используйте изолированный провод для соединения нескольких заземляющих стержней. Заземляющие стержни длиной 3 фута (показаны выше) должны располагаться на расстоянии не менее 5 футов друг от друга.

   Совет: Т-образный заземляющий стержень Premier можно взять рукой и повернуть, что облегчает его извлечение из почвы. Доступны размеры 18 дюймов и 3 фута.

   Более длинные заземляющие стержни могут достигать влаги глубже в недрах почвы, но их труднее забить в землю.

Наконечники для заземления

• Разрешить 3 фута заземляющего стержня на каждый джоуль выходной энергии
• Стержни длиной 3 фута на расстоянии не менее 5 футов друг от друга
• Космические 6-футовые стержни на расстоянии не менее 10 футов друг от друга
• В сухих/песчаных почвах используйте заземляющие стержни достаточной длины, чтобы достичь влажности

2. Повышение влажности почвы за счет дополнительной воды

   Проделайте отверстие на дне ведра объемом 5 галлонов и наполните его водой.
