Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.

С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

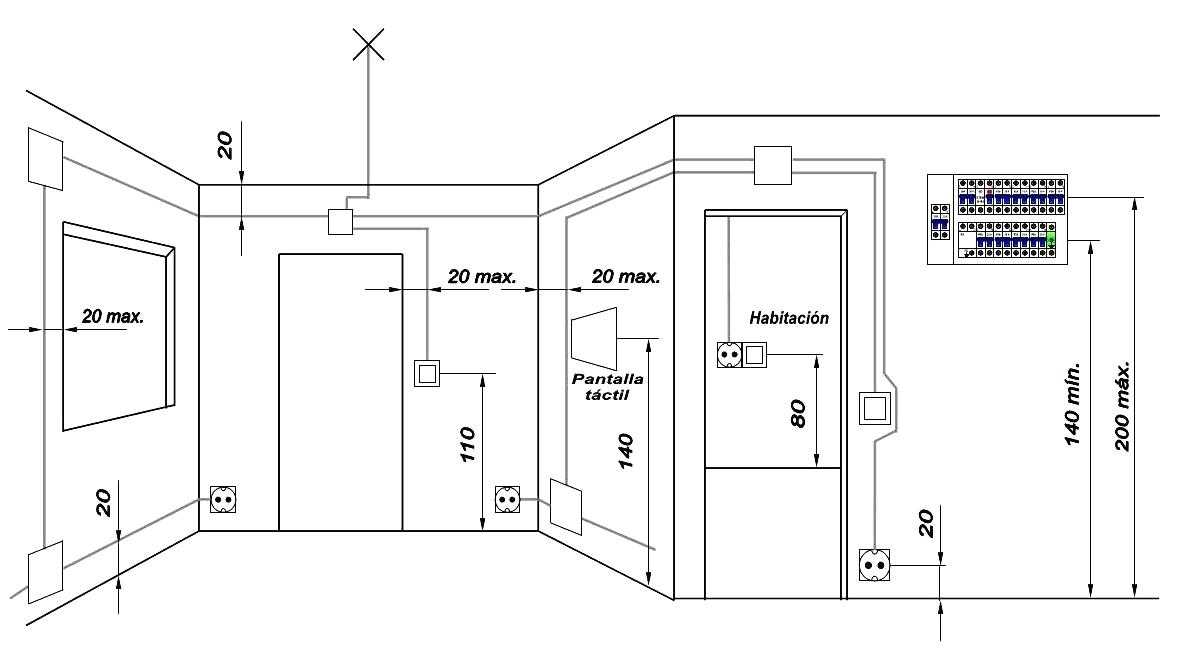

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

  • Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.

  • Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.

  • Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.

  • Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

Сколько розеток на кухне должно быть?

По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

  • Холодильник.

  • Вытяжка.

  • Посудомоечная и/или стиральная машина.

  • Плита и духовка.

  • СВЧ печь.

  • Телевизор.

  • Компьютерная техника и телефон.

  • Стационарные кухонные приборы среднего размера.

  • Мобильная мелкая бытовая техника.

  • Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам

У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

  • электроплита – от 5000 Вт;

  • электродуховка – от 3000 Вт;

  • стиральная машина – от 2000 Вт;

  • бойлер – от 1500 Вт;

  • посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

  • холодильник – от 500 Вт;

  • вытяжка – от 150 Вт;

  • кухонный комбайн – от 500 Вт;

  • блендер – от 100 Вт;

  • электрочайник – от 500 Вт;

  • кофеварка – от 800 Вт;

  • СВЧ печь – от 900 Вт;

  • тостер – от 700 Вт;

  • телевизор – от 100 Вт;

  • ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм2. Они несколько дороже обычного провода, но и более безопасней и надежней.

Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

Какие розетки на кухне бывают?

  • Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.

  • Угловые розетки. Удобный вариант, поскольку не занимают много места.

  • Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.

  • Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.

  • Гнезда для подключения интернета или телефона.

Высота розеток на кухне

Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

  • Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.

  • Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.

  • Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.

  • Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.

  • Техника не должна быть удалена более чем на метр от розетки.

  • Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.

  • Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.

  • Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.

  • Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.

  • Розетка для телевизора располагается рядом с ним.

  • Гнезда в обеденной зоне – под столом, но выше 30 см от пола.

  • Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.

  • Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.

  • Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.

  • Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.

Вернуться к списку советов

Высота розеток для телевизора на стене

Телевизоры последнего времени очень удобно крепить на стену. Так они не будут занимать лишнего места, не потребуют покупки дополнительной мебели. Для телевизора нужна собственная розетка — применение удлинителей портит внешний вид комнаты. Для установки важно знать, какова высота розеток для телевизора, как рассчитать показатель.

Содержание

  • Правильное расположение розеток для телевизора
    • Высота электророзеток
  • Как подобрать розетки
    • Розетки для зала
  • Формула расчета высоты розеток

Правильное расположение розеток для телевизора

Современные телевизоры очень удобны, гармонично смотрятся в любой квартире. Если их удобно подключать, это будет вдвойне комфортно пользователю. Правильный выбор места расположения электророзетки даст массу преимуществ:

  • позволит скрыть кабели, разъемы, провода, стыки;
  • поможет приблизить ТВ к стене по максимуму, чтобы смотреть было удобнее, внешний вид техники напоминал «картину»;
  • поспособствует экономии времени — правильно установленная розетка поможет беспрепятственно провести монтаж кронштейнов, подключить антенны, приставки, прочие приспособления.

Лучше всего производить установку розеток для телевизора во время ремонта квартиры, чтобы после не пришлось портить обои. Но модель ТВ может поменяться, а электророзетку лучше устраивать так, чтобы она не мешала работать другому оборудованию, идеально подходила для включения техники.

Не стоит монтировать необходимые устройства далеко от края ТВ или мебели — периодически нужно будет выключать, перезагружать приборы, и такая манипуляция будет неудобной. Доступ к ТВ-розетке должен быть беспрепятственным, это важнейшее условие при установке.

Высота электророзеток

Модели телевизоров быстро обновляются. Многие периодически меняют такую технику. Диагональ нового ТВ, общая конфигурация может быть иной. Довольно сложно каждый раз переделывать розетки — намного проще установить их так, чтобы они подходили всегда.

Существует «универсальная высота» для розетки под телевизор на стене. Если это спальня, где смотреть фильмы, прочие передачи приходится лежа, лучше монтировать устройство на высоте 2 метров. В зале разместить его стоит на меньшем расстоянии от пола — примерно 120 см. Если идет монтаж новых электророзеток, надо ориентироваться на высоту нахождения телевизора — его центр должен располагаться на уровне глаз.

Как подобрать розетки

Начальный этап установки необходимого оборудования — определение вида проводки. Открытая проводка сейчас встречается редко, чаще она скрыта толщей стены. Для установки розеток придется сделать штрабу перфоратором или дрелью, а также отверстие для подрозетника. Это позволит спрятать розетку для телевизора, придать комнате законченный вид.

Если проводка открытая, придется покупать накладные электророзетки. Для надежности, лучшей пожаробезопасности кабель стоит убрать в кабель-каналы. Продается много расцветок кабель-каналов, которые легко подобрать под цвет обоев. Тогда штробить стену не придется, розетка будет установлена снаружи. Ее стоит спрятать за мебелью, если есть такая возможность.

Существует ряд устройств, без которых подключить ТВ последнего поколения невозможно. Также следует учесть возможность подключения дополнительного оборудования, рассчитать нужное количество розеток индивидуально. Стандартный набор следующий:

  1. Электророзетка — 2 штуки.
  2. Специальная ТВ-розетка — 1 штука.
  3. Розетка интернета — 1 штука.

Последний тип устройства необходим каждому — сейчас телевидение практически везде является цифровым. Большинство провайдеров работает с особыми приставками, которые будут подключаться в электророзетку. Вторая будет занята вилкой самого телевизора. В ТВ-розетку включится антенна, от которой кабели проходят к антенне центральной (общедомовой). В случае поломки, отключения цифрового ТВ стандартный набор программ будет присутствовать. Туда же будет включаться провод кабельного телевидения.

Некоторые модели телевизоров позволяют через интернет-розетку напрямую подключаться к интернету. Так на большом экране можно смотреть фильмы по онлайн-каналам. К устройству должен подводиться специальный кабель роутера. С этой целью провода должны быть проложены в стене или проходить по плинтусу кабель-канала.

Розетки для зала

Если телевизор устанавливается в кухне, спальне, описанного выше набора розеток будет достаточно. Но для создания «домашнего кинотеатра» в гостиной многие дополнительно монтируют мультимедиа-розетки. Такая схема (5 устройств) позволит сделать настоящий кинотеатр дома, включая игровые приставки, компьютеры, DVD, прочую технику.

Все указанные устройства стоит устанавливать недалеко от телевизора или за мебелью, на которой он стоит. Если сам ТВ можно повесить на стену, то прочее оборудование придется ставить на выделенные для этого места, поэтому спрятать розетки можно вполне удачно. Мультимедиа-устройства предполагают использование HDMI-кабелей. Через такие кабели включается любая цифровая техника последних поколений. Но если в оборудовании нет HDMI-разъема, то такие розетки останутся невостребованными.

В целях экономии времени и средств многие монтируют все устройства в один подрозетник в единую линию. Кабели нужно протягивать с запасом, на концы надевать штекеры, чтобы подключать к телевизору. Это позволит избежать ненужных соединений и лишних проводов.

Формула расчета высоты розеток

Для точного высчитывания высоты, где будут располагаться все устройства, есть специальная формула. Она выглядит так:

В (высота) ТВ-розетки = В середины телевизора от пола + Д (диагональ)/2 – В рамки розетки.

Если расположить электророзетку на этой высоте, ее не будет видно ни под каким углом. Когда размер телевизора не известен, рекомендуется делать ее на высоте не менее 120 см и не более 140 см от пола. Так можно обеспечить себе комфортный просмотр передач и удобное включение-выключение всех устройств.

electric — Какая стандартная высота розетки?

спросил

Изменено
3 года, 4 месяца назад

Просмотрено
406 тысяч раз

Я устанавливаю розетки в своем патио. Какова стандартная рекомендуемая высота над землей для их установки?

  • электрические
  • розетки

6

Прямой ответ на ваш вопрос: «Стандарта нет». Розетки могут быть установлены на любой высоте, удобной для предполагаемого использования. Единственное требование NEC заключается в том, что вы должны находиться в пределах 6 футов от розетки вдоль любой стены (12 футов между розетками). Непрерывное пространство стены в 2 фута или более, включая пространство, измеренное вокруг угла, требует наличия розетки. См. NEC 210.52.A. 2. Обычная высота настенной розетки составляет от 12 до 16 дюймов до нижней части устройства. В редких случаях розетки по-прежнему устанавливаются в плинтусах и в полу с соответствующими коробками/крышками.

9

Когда мне пристроили новую комнату в моем доме, электрик использовал стандартный молоток для высоты. Электрик заявил, что это общее практическое правило, которым пользуются многие электрики. Фактически, простой поиск в Google показал, что кто-то на форумах DoItYourself.com рекомендовал стандартный молоток на 16 унций, стоящий на конце, в качестве эталонной высоты. Сайт eHow.com рекомендует использовать в качестве ориентира «молоток электрика». В сообщении на форуме DIYChatroom также рекомендуется использовать молоток на 16 унций, который поднимает вас примерно на 18 дюймов от пола.

Итак, я бы использовал молоток в качестве ориентира.

4

В Великобритании в части P Строительных норм и правил 2010 г. указано, что для новостроек ( акцент мой):

Утвержденный документ М

рекомендует, чтобы только в новых жилых домах выключатели и розетки для освещения и другого оборудования располагались на расстоянии от 450 до 1200 мм от уровня чистого пола . Утвержденный документ М не рекомендует высоту для новых потребительских блоков. Тем не менее, одним из способов соблюдения Части M в новых жилищах является установка потребительских блоков таким образом, чтобы выключатели находились на высоте от 1350 до 1450 мм над уровнем пола. На этой высоте потребительский блок недосягаем для маленьких детей, но доступен для других людей, когда они стоят или сидят.

На практике в зонах с ограниченным риском, как правило, бывает так, что, если не указано иное, строитель дома устанавливает выключатели света на высоте 1,2 м над уровнем готового пола, а розетки – на высоте 450 мм (примерно 18 дюймов) над уровнем отделки. уровень пола. Изолирующие выключатели, например, для вытяжного вентилятора для душа, освобождены от этой высоты (вместо этого они должны быть установлены близко к уровню потолка).

Длина молотка или передняя часть лопаты является хорошим грубым приближением. Точный ответ согласно своду правил SANS 10142 гласит, что он должен быть на 500 мм выше уровня пола.

3

Хотя я согласен с @matthew, потому что он отвечает на ваш вопрос: «Какова стандартная высота. ..?», и мне нравится соответствовать высоте существующих розеток.

Однако во все большем количестве домов, которые мы строим, мы устанавливаем розетки 18” AFF в соответствии с требованиями ADA (не потому, что мы должны, а потому, что клиенты старше и признают, что их «диапазон охвата» уменьшается).

Мы также устанавливаем лифты (или шахты для будущих лифтов) в многоэтажных домах. По мере старения населения мы все будем думать о разработке «предметов» и «применения» для этой стареющей группы.

2

Код высоты электрических розеток отсутствует. У вас есть стандартная высота 16 дюймов до верхней части распределительной коробки и стандартная высота 48 дюймов до верхней части распределительной коробки. Кроме того, существуют нестандартные высоты, которые разные компании используют в зависимости от владельца дома или строителя. Стандартные дома обычно имеют стандартную высоту, а нестандартные дома также обычно имеют стандартную высоту, если иное не указано в чертеже, домовладельце или застройщике.

13 дюймов или длина молотка от чернового пола до дна коробки (не молоток для каркаса), вот и все. Это указано в кодовой книге nec, и там есть стандарт для всех розеток. Кухня, подсобное помещение, ванна и т. д.: .

1

электропроводка для себя все мои кухонные розетки выше уровня столешницы. У меня есть розетки в 6 футах за телевизорами, розетка на высоте кровати рядом с моей кроватью для удобства (моя). Высота 42 дюйма у моего стола. Сделайте свои условия

Высота электрических розеток и высоты выключателей света

Советы и информация о требованиях к высоте и правилах для выключателей света, электрических розеток, дверных звонков и систем внутренней связи и т. д…. в существующих объектах, а также в новостройках.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать электротехнические правила. Для получения дополнительной информации нажмите здесь.

См. также наш проект «Новые цвета проводки и кабеля» для получения дополнительной информации о высоте розеток и выключателей.

В этом проекте мы рассмотрим нормы высоты выключателя света и высоты розетки. Эти правила касаются только новостроек. Если вы добавляете к существующей проводке в вашем доме или расширяете существующую собственность, то все должно быть в порядке, и вы можете сопоставить любые новые розетки или выключатели с существующей высотой / планировкой. Однако, если вы не уверены, обратитесь за консультацией к квалифицированному электрику.

Безопасность при работе с электричеством

Правила и положения, касающиеся электромонтажных работ, которые вы можете выполнять на своей территории, регулярно меняются. Пожалуйста, ознакомьтесь с нашим проектом по электробезопасности, прежде чем приступить к какой-либо работе, поскольку любая работа, которую вы выполняете, может означать, что вы аннулируете страховку вашего дома и его имущества, а также повлияет на то, как вы можете продать свой дом! Также убедитесь, что вы изолируете все электрические цепи, прежде чем работать с ними, и убедитесь, что они не могут быть случайно включены, пока вы работаете с ними. Если вы менее чем на 100% уверены в том, что делаете, обратитесь за помощью к квалифицированному электрику.

В соответствии с частью M строительных норм, а также британским стандартом BS 7671, новые строительные нормы, касающиеся высоты розеток и выключателей, а также способа их установки в домах, гласят, что они должны быть установлены таким образом, чтобы люди с ограниченной досягаемостью могут легко ими пользоваться (эти правила не распространяются на Шотландию).

Какая высота электрических розеток и выключателей (жилые помещения)

  • Для новостроек: любые розетки должны располагаться не менее чем на 450 мм выше фактического уровня пола данного помещения
  • Для новостроек ТВ-розетки, телефонные розетки, дверные звонки и выключатели света: максимальная высота 1200 мм от пола
  • Для углов комнат в новостройках: электрические розетки, выключатели и прочее электрические устройства управления должны находиться на расстоянии не менее 350 мм от любого угла комнаты
  • Нежилые помещения: Если дом не предназначен специально для людей с ограниченным доступом, эти требования не применяются к гаражам, кухням и другим нежилым помещениям. комнаты

Как вы можете себе представить, эти правила были введены для того, чтобы люди с ограниченными средствами могли легко получить доступ к любым розеткам или выключателям в новостройке.

Часто задаваемый вопрос: «Применимы ли эти размеры к верхней или нижней части розеток и выключателей? означает, что нижняя часть розеток нижнего уровня и т. д. должна быть на высоте 450 мм, а верхняя часть выключателей верхнего уровня и т. д. должна быть на высоте 1200 мм

Высота розеток в подсобных помещениях и гаражах (нежилых помещениях)

В отношении высоты розеток в гаражах, подсобных помещениях и других нежилых помещениях нет реальных правил, регулирующих высоту, на которой они должны быть от пола но вам нужно знать о расстояниях по высоте между розетками и поверхностями столешницы. Если розетки расположены слишком близко к верхней части рабочих поверхностей, то гибкий провод, прикрепленный к вилке данного прибора, может быть поврежден из-за того, что он будет согнут или перекручен под острым углом.
