Стандартная высота от пола розеток и выключателей: Высота розеток и выключателей от пола по евростандарту: правильное расстояние

Содержание

Что нужно знать о планировании электрики в квартире — INMYROOM

Уровень комфорта в интерьере в том числе зависит и от грамотного планирования электрики: расположение розеток и выключателей должно отвечать требованиям эргономики. Вместе с архитектором Никитой Морозовым объясняем, на какие нюансы важно обратить внимание, чтобы впоследствии будущий интерьер не разочаровал.

Никита Морозов

архитектор

Постоянный автор INMYROOM. В 2007 году организовал дизайн-бюро KM STUDIO

1. Учитывайте планировку вашей квартиры

В первую очередь продумайте количество и места размещения розеток, выключателей, выводов для подключения осветительных приборов. Обязательно учитывайте ваше планировочное решение с расстановкой мебели и оборудования.

Каждая розетка должна быть функционально обозначена в соответствии с ее назначением: или это розетки для подключения стационарной бытовой техники, или розетки для свободного использования, или розетки, необходимые для подключения техники в рабочих зонах.

Дизайн: Ирина Чистякова

2. Определите высоту расположения розеток и выводов подключения

Как правило, стандартами устанавливается высота расположения розеток условно свободного назначения в 250–300 мм от уровня чистого пола (чистый пол – пол с учетом финишного напольного покрытия).

Также критерием при определении высоты розеток может служить высота напольного плинтуса. Например, если плинтус имеет высоту 130–160 мм, высота розеток может быть 250 мм от чистого пола.

Дизайн: Enjoy Home

3. Правила для мокрых зон

Не стоит располагать розетки ниже, чем выводы коммуникации водоснабжения, а также близко к смесителям. Высота расположения розеток (они обязательно должны быть влагозащищенными) около и над раковинами может составлять 1100–1150 мм от чистого пола.

И помните: розетки около вводов в стиральную машину коммуникаций водоснабжения и слива, то есть за стиральной машиной, – табу.

Дизайн: Megabudka

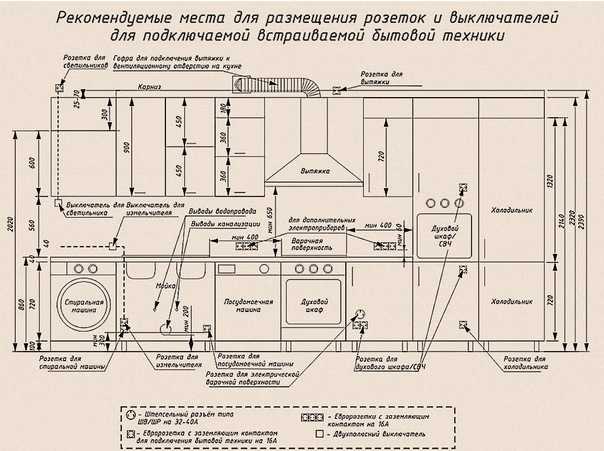

4. Розетки и выводы подключения на кухне

Приступайте к планированию розеток и выводов подключения на кухне только при готовом планировочном решении и чертежах мебели для кухни.

В рабочих зонах розетки, как правило, располагаются на разных высотах соответственно их назначению. Самый нижний ряд розеток (высота – 70–100 мм (по центру розетки) предназначен для подключения стационарной бытовой техники: варочной панели с духовым шкафом, холодильника, морозильной камеры, посудомоечной машины. Опять-таки не забывайте: монтировать розетки за посудомоечной машиной нельзя.

Не забывайте: монтировать розетки за посудомоечной машиной нельзя.

Следующий ряд розеток (высота – 1060–1100 мм от чистого пола) находится над рабочей поверхностью кухни. В основном эти розетки предназначены для подключения мобильной бытовой техники (электрочайников, блендеров) – наличие рядом с местом расположения розеток свободной поверхности обязательно.

Если у вас есть отдельно выделенные высокие шкафы со встроенными в них духовых шкафом, микроволновой печью, пароварочной машиной и другой техникой выше рабочей поверхности, поднимайте розетки на высоту 900–1000 мм от чистого пола (в зависимости от положения техники).

Дизайн: KM Studio

5. Розетки для подключения акустической и телевизионной техники

К моменту определения местоположения розеток важно продумать:

  • количество подключаемой техники (ТВ, DVV-проигрыватель, ресиверы, колонки) – от него будет напрямую зависеть количество закладываемых розеток;
  • выбор транслирования телевидения и его специфические характеристики – от этого будет зависеть количество слаботочных розеток;
  • местоположение самого экрана. Если вы планируете ставить телевизор на предмет мебели (комод, консоль, тумба), розетки могут находится внизу одной группой (250–300 мм от чистого пола по центру нижнего ряда розеток).

    Если телевизор будет висеть на стене, группу розеток, выделенных непосредственно для подключения телевизора (электрическая розетка и необходимое количество интернет- и антенных розеток) должны находится за телевизором на высоте 1200 мм от чистого пола. Кстати, эта высота оптимальна не только при расположении телевизора на стене: если впоследствии вы захотите все-таки поставить телевизор на тумбу, он закроет собой эти розетки.

    Телевизор висит на стене в помещении, не предусматривающем достаточного расстояния для его просмотра в сидячем или лежащим положениях? Монтируйте розетки на высоте 1500–1600 мм от чистого пола.

Дизайн: Ариана Ахмад, Татьяна Карякина

6. Сначала подберите мебель, потом монтируйте розетки

Перед монтажом розеток свободного пользования (к таким мы часто подключаем пылесос, зарядку от смартфона, телефонную базу, настольные лампы) определитесь с местоположением и габаритами предметов мебели. Только так вы сможете избежать моментов, когда диван, кресло или кровать оказываются слишком большими и загораживают собой группу розеток.

Дизайн: KM Studio

7. Где разместить выключатель?

Не забывайте про выключатели освещения – они тоже относятся к электрике. Константа высоты их расположения – 900 мм от чистого пола. Хорошее решение – совместить розетки и выключатели в одной рамке. Исключение – ванная комната  и сантехнические узлы: в этих помещениях выключатели, как и розетки, следует располагать на высоте 1000–1150 мм от чистого пола.

Также никто не отменяет индивидуальные случаи, когда требуется разместить выключатель над предметом мебели выше заданной стандартной высоты выключателя. В таких случаях высота выключателя обычно рассчитывается исходя из высоты предмета мебели.

Дизайн: Анна Павловская

8. Что нужно знать про расположение выключателя относительно двери и мебели

Расположение
выключателей напрямую зависит и от расположения дверей. Идеально, когда вы открываете дверь левой
рукой и включаете свет правой.

Дизайн: KM Studio

Если планируете локальное местное освещение, например, бра, светильники для чтения или подсветку кухонной рабочей поверхности, размещайте выключатели в максимальной близости к месту расположения светильников.

Дизайн: KM Studio

9. Найдите место для датчика теплого пола

Если в квартире планируется электрический теплый пол, к розеткам и выключателям добавьте датчик теплого пола.

При планировании расположения датчика в первую очередь учитывайте его близость к помещению с теплым полом, удобство пользования им. Также учтите положение выключателей: удачное решение – монтаж датчика теплого пола в одной рамке с выключателем и с эстетической и с функциональной точки зрения.

Дизайн: KM Studio

10. Правильно располагайте устройства электрооборудования относительно друг друга

Здесь помимо функциональных аспектов решения вопроса, немаловажной
является и эстетическая сторона вопроса. Я рекомендую следовать принципу
расположения устройств по одной оси – и вертикальной, и горизонтальной.

Старайтесь привязывать местоположение розеток и
выключателей к одному месту, не раскидывайте их по стене в разных углах, на разных высотах – впоследствии ничто не должно помешать дизайнерским решениям в отделке стен и расположению
предметов декора.

Дизайн: Ольга Абрамова

Стандарты высоты установки розеток от пола

Начиная капитальный ремонт, помимо прочих аспектов, стоит определиться с тем, на каком уровне от пола должны находиться выключатели и розетки. Но прежде всего Необходимо учесть длину электропроводки, ведь если длины не будет хватать, то установить эти элементы системы на желаемом уровне не представиться возможным.

Меняя электропроводку соблюдайте технику безопасности, а также берите длину электропроводов с запасом, ведь проще обрезать, чем придумывать что-то еще.

Итак, сейчас нет жестких норм, касательно того, на какой высоте от пола должны быть расположены розетки. Однако есть несколько нюансов затрагивающие их установку в санузле. Во всех остальных случаях расположение всецело зависит от ваших личных предпочтений.

Возможно ваш интерьер не позволяет монтировать розетки высотой 0.9 метра, раньше такая была нормативом. А выключатели на полутораметровой высоте. Это было принято еще в СССР и исходило из безопасности человека и практического удобства. В те времена особо не придавали значению дизайн квартиры или дома, а вся мебель была примерно однотипна.

Краткое содержимое статьи:

Евростандарт

С приходом в нашу жизнь такого термина, как «евроремонт», с ним пришла и высота розеток по евростандарту. Они монтируются выше пола на 0.3 метра, выключатели на 90 сантиметровом расстоянии.

Кухня

Устройство для подключения штепселя в этой комнате желательно устанавливать следующим образом. Советуется монтировать точки подключения к сети на высоте 15-20 сантиметров от пола, чтобы провод точно достал до розетки.

Устанавливая вытяжку необходимо сделать розетку на двухметровой высоте. Желательно, чтобы розетка находилась на расстоянии 15-20 сантиметров от вытяжки.

Ведь не стоит забывать о том, что провода бывают короткие и устанавливать дополнительный удлинитель, а дополнительные провода убивают эстетическую привлекательность, да и вряд ли стоит заморачиваться с дополнительными проводами из-за подобного.

Для подключения тостера, электрического чайника, мультиварки или других малогабаритных приборов желательно разместить розетки на уровне 1 метра от пола над кухонным столом.

Обратите внимание на такой нюанс, общая мощность электролиний должна быть с небольшим запасом, это делается для того, чтобы была возможность включить все приборы сразу, при этом не перегружая электросеть.

Спальня

В спальне, для большего удобства следует монтировать розетки слева и справа спального места, а высота прикроватных розеток должна быть равна 50 сантиметрам. Предназначены такие розетки для подключения светильников, которые можно поставить на прикроватную тумбочку.

Помимо этого, можно заряжать мелкую технику, при этом можно не вставать с кровати, дабы выключить свет или взглянуть на уровень заряда телефона.

Еще несколько розеток желательно установить у письменного стола, на высоте 35 сантиметров от пола, для большей практичности можно установить несколько розеток или розеточный блок, для подключения, настольной лампы, персонального компьютера и аудиосистемы.

Первым делом необходимо предусмотреть место, где в гостиной будет установлен телевизор. За телевизором необходимо установить пару розеток, для подключения самого телевизора, а также аудиосистемы.

Тут встает вопрос, на какой высоте от пола делать розетку? Наиболее оптимальным вариантом будет размещение точек электропитания на высоте 110 сантиметров.

Так же желательно установить Ethernet розетку, для подключения телевизора к сети интернет. Вряд ли будут привлекательно смотреться длинные провода тянущиеся по всему дому от WiFi-роутера. А выключатель необходимо устанавливать лишь у двери в комнату. Стандартной высоты розеток в квартире нет как таковой, кроме санузла.

Санузел

Размещая розетки в ванной комнате, прежде всего позаботьтесь о безопасности. Размещать розетки стоит на расстоянии 0.6 метра от ванной или умывальника. Розетку для стиральной машины следует монтировать на метровой высоте.

Выключатели устанавливайте за пределами ванной комнаты. Никогда не устанавливайте розетки ниже 15 сантиметров от пола, ведь ванную может затопить, а техникой безопасности жизни не стоит пренебрегать.

Фото установки розеток по стандартам высоты

Вам понравилась статья? Поделитесь 😉



Высота установки розеток от пола по ПУЭ, Евростандарт, ГОСТ

Высота розеток от пола должна быть такой, чтобы не было риска механических повреждений и попадания воды. Также необходимо учитывать тот факт, что шнуры электроприборов необходимо снимать для подключения к сети, ведь использовать удлинители нецелесообразно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых необходимо придерживаться!

  • Выкрикивая современный миф
  • Существующие нормативные ссылки
  • Полезные советы
  • Кухня
  • Ванная комната
  • Спальня
  • Подводя итоги

Кричащий современный миф

Многих электриков новичков в замене электропроводки в квартире очень интересует вопрос какой должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно расположения электрических «точек» не существует. Еще со времен, когда только начинали ремонт, восходит миф, согласно которому изделия устанавливаются на высоте 30 см от пола. Это расстояние было выбрано исключительно из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговорены некоторые требования к высоте расположения розеток в санузле, что связано с защитой от поражения электрическим током. Об этом упоминании мы и поговорим, собственно, как и о некоторых пунктах стандартов ГОСТ и СП. Ну а раз мы уже затронули этот вопрос, то нельзя не упомянуть о советском стандарте, согласно которому минимальное расстояние от пола составляло 90 см. Это значение обосновывалось тем, что при таком размещении объект всегда будет находиться в поле зрения человека.

Существующие нормативные документы

Как мы уже говорили, в некоторой документации можно найти на какой высоте от пола делать розетки и выключатели правильнее.

Для ознакомления с данными каталожными номерами приводим их в наглядном виде:

  1. Высота установки розеток от пола по ПУЭ 7.1.48 — 1.50:
  2. ГОСТ Р 50571.11-96
  3. СП 31-110-2003

Как видите, ни о каком запрете в правилах нет ни слова, поэтому рекомендуем опираться только на рекомендации, которые мы предоставили ниже. Советы сочетали в себе как требования безопасности, так и практичность!

Полезные советы

Итак, давайте рассмотрим, на какой высоте лучше устанавливать розетки для каждой конкретной комнаты в квартире, а также для самых популярных бытовых приборов.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

  • Для подключения холодильника, стиральной и посудомоечной машин: 10-20 см от пола. Это значение является наиболее оптимальным, по отношению к длине электрического шнура от оборудования. Некоторые производители выпускают бытовую технику с коротким шнуром, который не достигает и полуметра.
  • 20 см над столешницей (в районе кухонного фартука), итого около 110 см от пола. Эта маркировка будет оптимальна для подключения малогабаритной кухонной техники, которая часто располагается прямо на столе: микроволновки, чайника, миксера, мультиварки и т. д.
  • Для установки вытяжки необходимо подключение розетки на высоте не менее 2 метров от пола.

В наглядном видео уроке даны советы на тему где лучше разместить электроприборы:

Видео инструкция по монтажу электропроводки на кухне

Ванная

В данном помещении повышенная влажность, поэтому высоту розеток от пола в ванной следует выбирать с умом. Здесь надо ориентироваться не только из интерьера помещения, но и исходя из требований по ГОСТ и ПУЭ.

Вы сами понимаете, что крепить изделия возле воды категорически запрещено, поэтому от раковины, душа и других предметов нужно отступать не менее 60 см, а лучше метр. Рекомендуемое возвышение также должно быть практичным, чтобы не натягивался шнур от фена, электробритвы или той же стиральной машины.

Рекомендуем использовать следующие значения:

  • для подключения электрокотла на стене — 1,5 метра;
  • на фен и бритву — 1 метр;
  • стиральная машина

  • — не менее полуметра.

Здесь также следует обратить внимание на очень важный нюанс – не нужно размещать изделия ниже 15 см от пола! Это связано с тем, что санузел подвержен небольшим потопам, которые случаются как в случае неисправности бытовой техники, так и при забывчивости хозяев. Чтобы затопление помещения не стало угрозой для жизни (при попадании воды в розетку), нужно разместить электроприборы на безопасной высоте, по крайней мере, не ниже 15 см.

Спальня

Все просто, у нас одна электрическая розетка возле кровати, рядом с тумбочкой — для подключения зарядного устройства для телефона или ночника. А другой по евростандарту – на 30 см выше напольного покрытия.

Еще должен быть про запас — например, для подключения пылесоса во время уборки или кондиционера/вентилятора. Если вы решили повесить телевизор на стену или установить его на тумбочке, то место для подключения электрического шнура можно разместить за экраном, который скроет за собой все провода. Для питания компьютера розетку желательно установить на рабочем столе, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», утверждающих, что резервную розетку следует размещать повыше от маленьких детей, то все эти опасения устарели. Сегодня существуют изделия с защитными шторками и чехлами, которые предотвратят опасный контакт.

Подведем итоги

Итак, мы дали полезные рекомендации, какой высоты сделать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет вам определить точное расположение каждой электрической точки.

Прежде чем приступить к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

  • точное расположение всей мебели в комнате;
  • видов бытовой техники с указанием ее точного местонахождения;
  • участков газо- и водоснабжения;
  • трасса электропроводки по стенам;
  • окон и дверных проемов.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так вы точно не прогадаете.

В противном случае установленная электрофурнитура после расстановки мебели может быть закрыта предметами или находиться на значительном расстоянии от них. Если это произошло в вашем случае, то рекомендуем сделать удлинитель своими руками, а не покупать его в магазине!

Сопутствующие материалы:

  • Сантехника
  • Как найти провод в стене
  • На какой высоте вешать бра

Видеоинструкция по монтажу электропроводки на кухне

Опубликовано:

Обновлено: 06.11.2017

Пока без коментариев

Требования к высоте электрооборудования в жилых помещениях

Проектирование и установка

время доступа 4 года назад

В этой статье будут рассмотрены различные требования, касающиеся высоты монтажа электрооборудования в жилых помещениях.

Целью этой статьи является разъяснение требований BS 7671 , Часть M Строительных норм и правил для Англии и Уэльса и BS 8300: 2009  (Проектирование зданий и подходы к ним для удовлетворения потребностей людей с ограниченными возможностями). ) относительно высоты монтажа электрооборудования в жилых помещениях.

Кроме того, в статье будут даны рекомендации по высоте установки оборудования в домах, подверженных риску затопления, а также по расположению розеток рядом с раковинами.



Требования BS 7671

BS 7671  требуется, чтобы розетка на стене или аналогичной конструкции устанавливалась на достаточной высоте над полом или любой рабочей поверхностью, чтобы свести к минимуму риск механического повреждения к сетевой розетке или к соответствующей вилке и гибкому шнуру во время вставки, использования или извлечения вилки (см. Правило 553.1.6)

Целью требования является предотвращение повреждений, которые могут возникнуть в результате слишком плотно загибается между вилкой и полом или рабочей поверхностью.

Кроме того, высота установки настенных розеток и других принадлежностей должна быть достаточной, чтобы избежать их намокания или ударов, например, в результате уборки пола (см. группы правил 522.3 и 522.6).



Требования части M Строительных норм и правил

Часть M Строительных норм и правил, которые применяются в Англии и Уэльсе, требует принятия разумных мер для того, чтобы люди могли получить доступ и использовать здание и его помещения .

Раздел 1.18  Утвержденного документа M , который применяется к новым жилищам, включает в себя цель помочь людям с ограниченной досягаемостью более легко пользоваться жильем путем размещения настенных выключателей и розеток на подходящей высоте.

Способом достижения вышеуказанной цели является установка выключателей и розеток для освещения и других аксессуаров в жилых помещениях на соответствующей высоте от 450 мм до 1200 мм от уровня чистого пола (см. рис. 1).

BS 8300: 2009 — это свод правил, который включает рекомендации по высоте установки электрооборудования для удовлетворения потребностей людей с ограниченными возможностями. Рекомендации применяются к проектированию новых зданий и для оценки доступности и удобства использования существующих зданий и их улучшений, но не распространяются на жилища или жилые дома, предназначенные исключительно для использования людьми с ограниченными возможностями. Верхний и нижний пределы монтажной высоты, указанные в BS 8300  воспроизведены в Таблице 1.

Некоторые значения высоты в Таблице 1 выходят за пределы максимальной монтажной высоты 1200 мм и минимальной высоты 450 мм, указанных в Утвержденном документе M . В таких случаях может быть целесообразным выбрать монтажную высоту, которая соответствует рекомендациям как в Таблице 1, так и в утвержденном документе M .

Если установка розетки на верхнем пределе высоты может создать повышенную опасность спотыкания, например, если ребенок споткнется о гибкий шнур, вставленный в розетку, следует рассмотреть возможность установки розетки на нижнем ограничение по высоте.

Для обеспечения доступа для инвалидов-колясочников розетки, выключатели и органы управления должны находиться на расстоянии не менее 350 мм от углов помещения.



Жилые помещения, подверженные затоплению

Рекомендации по вопросам, связанным с затоплением, содержатся в публикации «Подготовьте свое имущество к затоплению». Бесплатную электронную копию можно загрузить, посетив раздел «Наводнение» на веб-сайте Агентства по охране окружающей среды. www.environment-agency.gov.uk.

Дальнейшие указания по наводнениям (включая риски наводнений) приведены в Утвержденный документ C — Подготовка площадки и устойчивость к загрязнениям и влаге , применимый к Англии и Уэльсу, можно загрузить на веб-сайте правительственных строительных норм Великобритании www.planningportal.gov.uk.

При проведении работ в жилище, подверженном риску затопления, необходимо учитывать следующие вопросы, некоторые из которых включены в раздел «Подготовка вашего имущества к затоплению»:

  • распределителя) и розетки должны быть установлены выше ожидаемого уровня затопления.
  • Кабели, питающие нижний этаж, должны быть проложены через верхний этаж, чтобы предотвратить возможное повреждение от затопления нижнего этажа.
  • Кабели, которые могут быть повреждены при затоплении, должны быть протянуты в пластиковый кабелепровод. В таких кабелепроводах необходимы дренажные отверстия, чтобы предотвратить скопление воды в нижних точках кабелепровода, тем самым снижая риск долговременного повреждения водой кабелей и связанного с ними оборудования. Предоставление таких трубопроводов может уменьшить объем работ по замене электропроводки, необходимых после наводнения (в зависимости от количества воды и грязи, попадающих в такие трубопроводы и связанное с ними оборудование).

Что касается оборудования, принадлежащего распределителю электроэнергии, то Правила по безопасности, качеству и непрерывности электроснабжения (ESQCR) 2002 требуют, чтобы распределитель устанавливал и, насколько это практически возможно, обслуживал оборудование для предотвращения опасности (Правила 24 ESQCR). В соответствии с требованиями Правила 24 от дистрибьютора может потребоваться учет затопления.

13 А БС 1363  розетки и аналогичные аксессуары, устанавливаемые рядом с раковиной, краном или умывальником

Чтобы уменьшить эффект разбрызгивания, розетки и аналогичные аксессуары, как правило, следует устанавливать на расстоянии не менее 300 мм ( в идеале не менее 1000 мм) в горизонтальной плоскости от краев раковины, смесителя или умывальника.
