Воздушные линии электропередач — Теплоцентрстрой
В условиях активного развития инфраструктуры в регионах России, возникает потребность реорганизации существующих и строительстве новых электрических сетей. Энергосистема требует современных технологий, способствующих более высокой производительности энергетической промышленности.
ГК «Теплоцентрстрой» оказывает полный комплекс услуг по проектированию и строительству воздушных линий электропередач.
Проектирование и монтаж ЛЭП производится на основе государственных стандартов и нормативных документов, с обязательным выполнением правил безопасности при строительстве линий электропередачи и выполнении электромонтажных работ.
В зависимости от местности и назначения линии электропередач могут быть установлены с применением стальных (решетчатых и многогранных) опор, железобетонных и деревянных опор.
Стальные решетчатые опоры
Стальные решетчатые опоры применяются при строительстве ВЛ напряжением 35-1150кВ в населенной и открытой местности, в I-V климатических гололедно-ветровых регионах с максимально низкой температурой окружающей среды до -65°С.
Типовые решетчатые опоры могут быть одностоечными и многостоечными, свободностоящими и на оттяжках и т.д. Унифицированные решетчатые опоры ВЛ представляют собой пространственные решетчатые конструкции, состоящие из большого числа элементов изготовленного из углового проката.
Соединение этих элементов может быть двух типов: болтовое или сварное. Закрепление стальных опор в грунте производится путем их установки на фундамент.
Преимуществом решетчатых опор является экономия средств на транспортировку за счет компактности, возможность создания конструкций на весьма большие механические нагрузки , относительно малая масса и высокая механическая прочность, технологичность сборки на трассах, также данные опоры пригодны для горячего оцинкования, что повышает их эксплуатационные характеристики, и расширяет область применения.
Деревянные опоры
Основным преимуществом деревянных опор является низкая стоимость.
Такие опоры широко применяются для переходов ВЛ 6-10 кВ через естественные препятствия и инженерные сооружения в сельских районах, в I–IV районах по ветру и гололеду при температуре воздуха от -40 до +40 °C., вдоль автомобильных и шоссейных дорог I–IV категорий; железных дорог, несудоходных и судоходных рек; трубопроводов и канатных дорог.
Для опор ВЛ применяется древесина по качеству не ниже 3-го сорта.
По средним расчетам срок службы деревянных опор составляет от 15 до 20 лет (лиственница), от 4 до 5 лет (сосна), от 2 до 3 лет (ель).
Срок службы опор может существенно меняться в зависимости от климатических условий, поэтому особое внимание уделяется ее пропитке антисептиками, которая может увеличить срок службы древесины до 40 лет
Железобетонные опоры
Железобетонные опоры чаще применяются при монтаже систем освещения городских наружных объектов, проспектов, придомовых территорий, территорий промышленных предприятий, аэропортов, железнодорожных полотен и автомагистралей и т.д. и не заменимы при строительстве ВЛ 0,4-110 кВ.
Опоры такого типа более половины века применяются в электросетевом строительстве. Их популярность в первую очередь связана с относительной дешевизной конструкции. По общим показателям применение железобетонных опор для строительства ВЛ выигрывает у стальных решетчатых опор и практически не уступает многогранным.
К их преимуществам можно отнести долгий срок эксплуатации (до 40 лет), атикоррозийность, прочность, ветроустойчивость, морозостойкость до -55°С, сейсмичность до 9 баллов.
Многогранные стальные опоры
Многогранные стальные опоры – опоры нового поколения, применяются в России в течении последних 10 лет. Сегодня они пользуются большой популярность при строительстве ВЛ напряжением 10-500 кВ.
Многогранные стальные опоры широко применяются в распределительных сетях и сетях высокого напряжения.
Данные опоры представляют собой многогранную коническую конструкцию, изготовленную из стального листа. Опора может состоять из одной, двух и более секций (в зависимости от требуемой высоты). Длина секции до 16 м. Возможно два типа соединений: фланцевое и бесфланцевое (телескопическое). Высота опор может достигать до 40 м и более, толщина стенки от 3 до 12 мм, диаметром до 2 м.
Опоры устанавливаются непосредственно в пробуренную скважину, либо крепятся на фланцах к железобетонному фундаменту, так же возможна установка на фундаменты, выполненные с применением буронабивных свай.
Многогранные металлические опоры имеют ряд преимуществ перед всеми остальными видами опор:
-
Высокие эксплуатационные характеристики, особенно в сложных гололедно-ветровых условиях -
Способность выдерживать нагрузки в аварийном режиме в 2–3 раза больше, чем железобетонная опора. -
Многогранные опоры в несколько раз легче бетонных и решетчатых. -
Монтаж не требует больших площадей, что особенно важно при работе в городских условиях, в горных районах. -
Многогранные опоры, составляющие типовой ряд могут быть легко модифицированы путем увеличения или уменьшения высоты, толщины стенки, диаметра и т.
д.
-
Срок службы 50 лет, долговечность может быть увеличена путем нанесения полимерных покрытий. -
Затраты на сооружение 1 км. линий электропередач 25-50% ниже, чем при использовании железобетонных и решетчатых опор.
д.
Большое разнообразие технических характеристик многогранных металлических опор позволяет применять их в электроэнергетике, в железнодорожном транспорте, в дорожном строительстве, в коммунальном хозяйстве, при сооружении телекоммуникационных мачт и т. д.
Инженерная школа Массачусетского технологического института | » Как линии электропередач выдерживают воздействие стихии в течение всего срока службы?
Как линии электропередач выдерживают воздействие стихий в течение всего срока службы?
Опоры, удерживающие их, и изоляторы, удерживающие ток, с большей вероятностью выйдут из строя раньше, чем линии… лет — по крайней мере, на всю жизнь, — говорит Джон Касакян, профессор электротехники.
Предназначенные для работы в неблагоприятных погодных условиях, линии электропередачи в основном используют проводники ACSR: алюминиевый кабель, намотанный на армированные сталью сердечники. Алюминий проводит электричество; сталь добавляет прочности, чтобы предотвратить провисание лески.

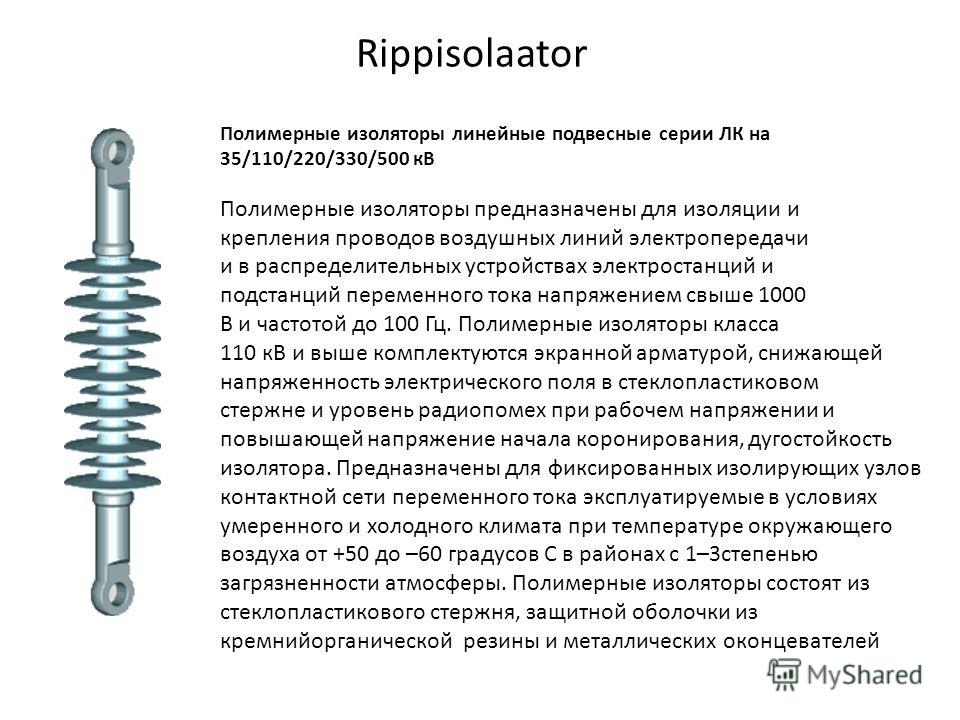

Существует два основных типа линий электропередач: линии электропередач, передающие электроэнергию от генератора к подстанциям, и распределительные линии, передающие электроэнергию в отдельные дома и предприятия. Линии являются частью системы из трех частей, которая составляет нашу энергосистему. Во-первых, это башни, сделанные из дерева или стали; затем изоляционные конструкции из керамики или фарфора; затем сами линии.
Линии настолько прочные, говорит Кассакян, что электрические опоры и изоляционные системы со временем выходят из строя чаще, чем сами линии. Деревянные башни начинают гнить примерно через 40 лет, а стальные могут подвергаться коррозии. Чрезмерная грязь может разрушить изоляционные конструкции (хотя дождь обычно сохраняет их достаточно чистыми).
Но строки «обычно не заменяются», говорит Касакян; исключение составляют случаи, когда необходимо повысить уровень электрического напряжения в определенной зоне передачи.
Единственным влиянием температуры на линии электропередач является дополнительный спрос на электроэнергию; дополнительное электричество, протекающее по линиям, генерирует дополнительное тепло. «Линия не сломается и не упадет», — говорит Касакян. «Но если у вас высокая температура окружающей среды и большая электрическая нагрузка, потому что у всех есть свои кондиционеры, линия может провиснуть и может соприкоснуться, скажем, с деревом». Если произойдет этот сценарий, часть электричества, протекающего по линии, уйдет через дерево на землю. Это приведет к срабатыванию выключателя на распределительной станции, и электричество будет отключено. «Как только очередь остынет, — добавляет Касакян, — вы снова в деле».
Несмотря на то, что линии электропередач служат «практически вечно», говорит Касакян, растущий спрос на электроэнергию, поступающий от новых устройств, приборов и оборудования в наших домах, ставит вопрос об их долговечности в новом измерении.
«Люди страдают от новых расходов на электроэнергию, — говорит он. «Они говорят: «Ну и дела, мы тратим все эти деньги на новые линии электропередачи. Как долго это продлится?» Небезосновательный вопрос».
Как линии электропередач выдерживают воздействие стихий в течение всего срока службы?
Опубликовано: 26 апреля 2010 г.
Что такое воздушные ответвительные кабели?
Алюминиевые воздушные кабели или служебные ответвительные кабели — это кабели, питающие наружные воздушные линии электропередач. Они имеют экономичные и легкие алюминиевые проводники. Давайте узнаем больше об особенностях воздушных линий электропередач и разнообразии воздушных силовых кабелей на выбор.
Когда выбрать воздушный электрический провод?
В прошлом в мире преобладали воздушные линии электропередач, но сегодня предпочтение отдается подземным линиям связи из-за их повышенной безопасности. Однако до сих пор существует множество ситуаций, в которых воздушные линии связи остаются как никогда актуальными.
Во-первых, коммунальные предприятия по-прежнему используют воздушные линии электропередач, когда главным приоритетом электропроекта является цена. Стоимость прокладки подземной линии электропередачи может быть до 500% выше стоимости аналогичной воздушной линии электропередачи; поэтому во многих районах Соединенных Штатов воздушные линии не заменяются, особенно если стихийные бедствия, которые могут привести к повреждению воздушных линий электропередач, в этом районе маловероятны. Воздушные линии электропередач часто используются в сельских сельскохозяйственных районах, поскольку их низкая стоимость является здесь достаточным приоритетом.
Воздушные линии электропередач имеют более длительный срок службы, чем подземные. В среднем срок службы воздушной линии электропередачи составляет 80 лет, что в два раза больше, чем 40-летний срок службы подземной линии.
В общем, вы должны учитывать множество факторов, когда решаете, будет ли у вас воздушная или подземная линия электропередачи.
К ним относятся стоимость сборки, стоимость обслуживания, надежность, жизненный цикл и многие другие. Если эти факторы говорят в пользу воздушной линии электропередач, выбирайте высококачественные алюминиевые ответвительные кабели.
Какой тип алюминиевого ответвительного кабеля мне нужен?
Теперь, когда мы разобрались с недостатками и преимуществами воздушных линий электропередач, остановимся на типах алюминиевых воздушных кабелей.
Существует три типа алюминиевых служебных ответвительных кабелей: дуплекс, триплекс и квадруплекс. Они различаются по количеству проводников и общему применению. Кратко остановимся на роли каждого из них.
Дуплексные кабели с двумя жилами используются в однофазных линиях электропередач на 120 вольт. Они часто используются в системах наружного освещения, в том числе уличного. Более того, их часто используют в строительном бизнесе для временной службы. Забавный факт: размеры американских дуплексных воздушных кабелей названы в честь пород собак, включая сеттеров, овчарок и чау-чау.
Тройные кабели с тремя жилами используются для передачи электроэнергии от инженерных сетей к потребителям, в частности, к метеостанции. Опять же, американские триплексные ответвительные кабели имеют интересную историю. Они названы в честь видов морских животных, таких как улитки, моллюски и крабы. Названия кабелей включают Paludina, Valuta и Minex.
Кабели квадруплексные с четырьмя жилами предназначены для питания трехфазных линий электропередач. Они соединяют электрические трансформаторы, установленные на опорах, в основном расположенные в сельской местности, с головками потребителей. Кабели Quadruplex, соответствующие требованиям NEC, названы в честь пород лошадей, таких как мерин и аппалуза.

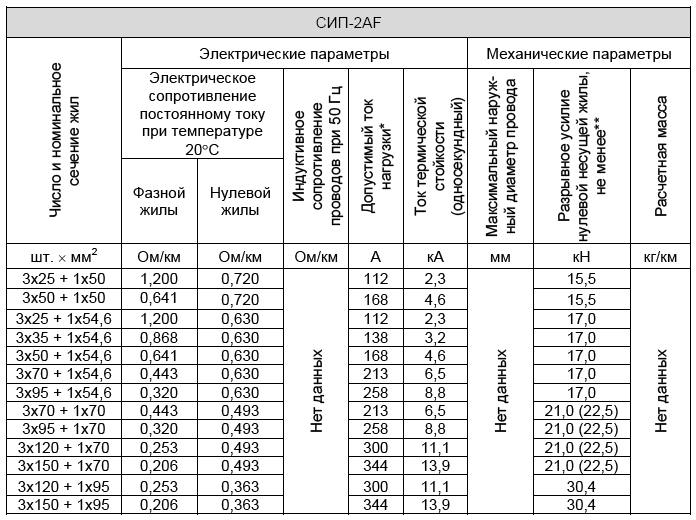

Конструкция алюминиевых ответвительных кабелей
Несмотря на различное назначение и количество жил, все воздушные электрические кабели имеют одинаковую конструкцию. Жилы этих кабелей изготовлены из алюминиевого сплава 1350-х29.
Они имеют изоляцию из сшитого полиэтилена XLPE, которая обеспечивает надежную защиту от рисков на открытом воздухе.
В частности, он обладает отличной устойчивостью к влаге, погодным условиям, воздействию различных химических веществ. Рабочая температура алюминиевых воздушных кабелей с изоляцией из сшитого полиэтилена составляет 90 градусов Цельсия. В редких случаях вместо изоляции из сшитого полиэтилена может применяться изоляция из полиэтилена. В этом случае рабочая температура снижается до 75 градусов, что следует иметь в виду, когда вы думаете о своем электрическом проекте. Номинальное напряжение всех проводов воздушных линий электропередач – 600 вольт.
Все алюминиевые ответвительные кабели имеют нейтральный проводник или несущий провод. Цель несущего проводника состоит в том, чтобы создать нейтральный путь для отвода электричества и избежать несчастных случаев, что имеет решающее значение в среде наружной прокладки кабелей. Провода Messenger могут быть изготовлены из различных материалов, таких как AAC, ACSR или другой тип алюминиевого сплава.
Если вы хотите получить консультацию по сервисным токоотводам, позвоните нам по телефону 1-516-482-6313 или свяжитесь с нами через круглосуточный чат на нашем сайте.
