Новые правила по котлонадзору: Баллоны массового применения
Управление Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзор) информирует предприятия, эксплуатирующие опасные производственные объекты, на которых используется оборудование, работающее под избыточным давлением о том, что 22 декабря 2014 года вступили в силу » Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденные приказом Ростехнадзора от 25.03.2014 № 116.
Согласно пункту 485 указанных » Правил срок службы баллонов определяет организация – изготовитель. При отсутствии таких сведений срок службы баллонов устанавливают 20 лет. Экспертизу промышленной безопасности в целях продления срока службы баллонов массового применения, объем которых менее 50 литров, не производят. Их эксплуатация за пределами назначенного срока службы не допускается. Указанные » Правила являются нормативно-правовым актом в области промышленной безопасности и подлежат неукоснительному исполнению.
Баллоны, отработавшие нормативный срок службы, но прошедшие техническое освидетельствование в соответствии с действовавшими до 22.12.2014 года Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением ПБ 03-576-03, которым установлен срок безопасной эксплуатации до следующего технического освидетельствования, по истечении этого периода (после даты следующего освидетельствования, выбитой на баллоне) не должны приниматься к заправке наполнительными пунктами и подлежат выбраковке.
Техническое освидетельствование баллонов, отработавших нормативный (установленный) срок службы, проведенное после 22 декабря 2014 года, считается недействительным. Управление Ростехнадзора уведомляет, что при выявлении нарушений указанных правил, к должностным и юридическим лицам будут применены меры административного воздействия в соответствии с действующим законодательством Российской Федерации.
Вопрос от 07.2015:
22.12.2014 года вступили в силу » Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденные приказом Ростехнадзора от 25.03.2014 № 116. Согласно пункту 485 » указанных Правил, срок службы баллонов определяет организация-изготовитель. При отсутствии таких сведений срок службы устанавливают 20 лет. Экспертизу промышленной безопасности в целях продления срока службы баллонов массового применения, объем которых менее 50 литров, не производят. Их эксплуатация за пределами назначенного срока службы не допускается. » Указанные Правила являются нормативно-правовым актом и подлежат неукоснительному исполнению. Прошу разъяснить вопрос возможной эксплуатации баллонов, отработавших нормативный срок службы (более 20 лет), но прошедших техническое освидетельствование в соответствии с «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ 03-576-03) до 22.
12.2014 года, до конца срока проведенного технического освидетельствования.
Ответ: » Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (далее – ФНП ОРПД), вступившие в силу с 22.12.2014, устанавливают обязательные для юридических лиц и индивидуальных предпринимателей требования, направленные на обеспечение промышленной безопасности, предупреждение аварий, инцидентов, производственного травматизма на объектах при использовании оборудования, работающего под избыточным давлением.
До вступления в силу ТР ТС 032/2013 и » ФНП ОРПД требования к проектированию, изготовлению и эксплуатации сосудов были установлены Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 03-576-03), которыми предусматривалась возможность эксплуатации сосудов, в том числе баллонов, при условии проведения периодического технического освидетельствования. При этом пунктом 6.3.2 ПБ 03-576-03 было установлено, что освидетельствование баллонов должно проводиться по методике, утвержденной разработчиком конструкции баллонов, в которой должны быть указаны периодичность освидетельствования и нормы браковки, а согласно пункту 6.3.24 ПБ 03-576-03 для сосудов, отработавших расчетный срок службы, установленный проектом, изготовителем, объем, методы и периодичность технического освидетельствования должны были быть определены по результатам технического диагностирования и определения остаточного ресурса, выполненного специализированной организацией или организациями, имеющими лицензию на проведение экспертизы промышленной безопасности технических устройств.
ПБ 03-576-03 и другими нормативными документами, на основании которых до вступления в силу ТР ТС 032/2013 в Российской Федерации осуществлялось проектирование и изготовление баллонов, в том числе ГОСТ 15860-84, не устанавливалась необходимость оформления изготовителем паспорта на каждый баллон вместимостью до 100 литров включительно с указанием в нем срока службы.
В соответствии с пунктом 6 » ФНП ОРПД обеспечение промышленной безопасности, предупреждение аварий, инцидентов, производственного травматизма на объектах, на которых используется оборудование под давлением, осуществляется, в том числе, путем выполнения организациями и их работниками требований законодательства Российской Федерации, Федеральных норм и правил, иных принимаемых в соответствии с ними нормативных правовых актов Ростехнадзора, а также нормативных документов организаций, применяемых ими в зависимости от осуществляемого вида деятельности в области промышленной безопасности.
При этом согласно подпункту «д» пункта 218 » ФНП ОРПД организации в целях обеспечения содержания оборудования в исправном состоянии и безопасных условий его эксплуатации необходимо утвердить перечень нормативных документов, применяемых в ней для обеспечения требований промышленной безопасности, установленных законодательством Российской Федерации и » ФНП ОРПД.
Например, организации, осуществляющие техническое освидетельствование баллонов, изготовленных по ГОСТ 15860-84 до вступления в силу ТР ТС 032/2013, применяют рекомендации, в том числе по сроку службы и периодичности освидетельствования, установленные Методикой технического освидетельствования стальных сварных баллонов для сжиженных углеводородных газов на давление до 1,6 МПа, изготовленных по ГОСТ 15860 (МТО 14-3Р-004-2005), согласованной Ростехнадзором (письмо от 10. 01.2006 № 09-03/3).
Следующий срок освидетельствования, установленный по результатам технического освидетельствования баллона, проведенного в соответствии с МТО 14-3Р-004-2005, является действительным, если он не превышает периодичность технического освидетельствования или срок службы, рекомендованные указанной Методикой.
Вопрос от 16.10.2015:
» Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (далее — «ФНП») применяются в отношении объектов, на которых используется оборудование, работающее под избыточным давлением более 0,07 мегапаскаля (МПа) жидкостей при температуре, превышающей температуру их кипения при избыточном давлении 0,07 МПа.
Прошу разъяснить, что считать вместимостью сосуда для целей применения ФНП, если сосуд частично заполнен жидкостью, температура которой ниже температуры кипения данной жидкости при избыточном давлении 0,07 МПа (либо заполнен водой с температурой ниже 115 С), а остальная часть сосуда заполнена газом с давлением более 0,07 МПа (т.
е. критерий опасности имеется только у части сосуда, заполненной газом).
К примеру, сосуд на 19 л заполнен водой комнатной температуры и на 1 л заполнен газом с давлением 1 МПа, какую вместимость брать для расчета применимости ФНП к данному сосуду?
Ответ: Управление государственного строительного надзора Федеральной службы по экологическому, технологическому и атомному надзору, рассмотрев Ваше обращение, поступившее по информационным системам общего пользования, сообщает.
В настоящее время требования к проектированию, изготовлению оборудования, работающего под избыточным давлением, в том числе сосудов, установлены техническим регламентом Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013), принятым Решением Совета Евразийской экономической комиссии от 02.07.2013 № 41, вступившим в силу с 01.02.2014.
В пункте 4 ТР ТС 032/2013 приведены определения понятий используемых в ТР ТС 032/2013, в том числе Вместимость — это объем внутренней полости оборудования, определяемый по заданным на чертежах номинальным размерам.
В » федеральных нормах и правилах в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (далее — ФНП ОРПД), утвержденных приказом Ростехнадзора от 25.03.2014 № 116 (зарегистрирован Минюстом России 19.05.2014, рег. № 32326), устанавливающих обязательные требования, направленные на обеспечение промышленной безопасности, предупреждение аварий, инцидентов, производственного травматизма на объектах при использовании оборудования, работающего под избыточным давлением, согласно пункту 9 ФНП ОРПД использованы термины и определения, приведенные в Федеральном законе от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов», Федеральном законе от 27.07.2010 № 190-ФЗ «О теплоснабжении» и ТР ТС 032/2013.
Вопрос от 12.2015:
В Ростехнадзор поступило обращение следующего содержания: мы приобрели баллоны у организации, которая поставляет нам газ в баллонах.
В этом году истёк срок эксплуатации приобретённых баллонов. Обязаны ли мы менять баллоны за свой счёт?
Ответ: Специалистами Управления государственного строительного надзора Ростехнадзора дан ответ на данный вопрос.
В соответствии с пунктом 10 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утверждённых постановлением Правительства Российской Федерации от 06.05.2011 № 354 (далее – Правила) условия предоставления коммунальных услуг собственнику и пользователю жилого дома (домовладения) (условия поставки бытового газа в баллонах) по его выбору определяются в договорах поставки бытового газа в баллонах или в договоре о предоставлении коммунальных услуг, заключаемом собственником жилого дома (домовладения) с организацией (в том числе некоммерческим объединением), которая от своего имени и в интересах собственника заключает договоры, в том числе поставки бытового газа в баллонах. Пунктом 21 Правил установлено, что договоры, в том числе поставки бытового газа в баллонах, заключаемые с ресурсоснабжающими организациями, должны содержать положения об определении границы ответственности за режим и качество предоставления коммунальной услуги соответствующего вида.
Замена баллона с истекшим сроком службы на новый возложена на собственника баллона, которым может быть как потребитель, так и газоснабжающая организация. Также баллоны для поставки сжиженного углеводородного газа могут быть имуществом муниципального образования в соответствии со статьёй 50 Федерального закона от 06.10.2003 № 131-ФЗ «Об общих принципах организации местного самоуправления в Российской Федерации».
В случае если собственника баллонов определить затруднительно, рекомендуем обратиться в судебные органы, имеющие опыт рассмотрения подобных дел: http://sudact.ru/regular/doc/RKHxHibabtVP/ (Решение Харовского районного суда (Вологодская область) № 2-506/2013 от 22. 08.2013 ).
Вопрос от 06.2016:
Используются в работе кислородные баллоны объёмом 1 и 40 литров, изготовленные в период с 1971 по 1984 годы. Можно ли эксплуатировать до 2017 года и 2019 года баллоны, которые признаны годными для эксплуатации по результатам технического освидетельствования, прошедшего соответственно в 2012 году и 2014 году?
Ответ: Специалистами Управления государственного строительного надзора Ростехнадзора даны разъяснения по данному вопросу.
Пунктом 2.4 «Методики технического освидетельствования стальных сварных баллонов для сжиженных углеводородных газов на давление до 1,6 МПа, изготовленных по ГОСТ 15860-84» (МТО 14-ЗР-004-2005), разработанной открытым акционерным обществом «Российский научно-исследовательский институт трубной промышленности» (ОАО «РосНИТИ»), распространяющейся на баллоны вместимостью 5, 12, 27 и 50 л на рабочее давление до 1,6 МПа, изготовленные по ГОСТ 15860, согласованной с Ростехнадзором письмом от 10. 01.2006 № 09-03/3, техническим комитетом по стандартизации ТК 359 «Стальные и чугунные трубы и баллоны», установлено, что срок службы баллонов составляет не более 40 лет. После окончания срока службы баллон должен быть выбракован.
В связи с этим считаем недопустимым наполнение и эксплуатацию вышеуказанных баллонов, изготовленных до 01.02.2014 по ГОСТ 15860, используемых для газоснабжения населения, срок службы которых превысил 40 лет.
В отношении баллонов, изготовленных по иным ГОСТам, применяются требования » п. 485 Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».
Вопрос от 21.12.2020:
Прошу разъяснить требования п. 503 Правил промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением, в части применимости критериев отбраковки баллонов по уменьшению массы на 7,5 % и увеличения вместимости на 1 %?
Ответ: На данный вопрос ответ дан Управлением государственного строительного надзора Ростехнадзора.
Требования по безопасной эксплуатации оборудования, работающего под избыточным давлением, в том числе баллонов, определены в » федеральных нормах и правилах в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденных приказом Ростехнадзора от 25.03.2014 № 116, зарегистрированным Минюстом России 19.05.2014 № 32326 (далее – ФНП ОРПД).
Пунктом 503 ФНП ОРПД определено, что при отсутствии указаний предприятия-изготовителя на браковку стальные бесшовные стандартные баллоны вместимостью от 12 до 55 литров при уменьшении массы на 7,5 % и выше, а также при увеличении их вместимости более чем на 1 % бракуют и изымают из эксплуатации.
Оба этих показателя являются критичными, поэтому баллоны бракуются при уменьшении массы баллона на вышеуказанную величину или при увеличении вместимости.
Фактическую вместимость баллона определяют: по разности между массой баллона, наполненного водой, и массой порожнего баллона; с помощью мерных бачков или иным установленным в производственной инструкции способом, обеспечивающим необходимую точность измерения.
Срок эксплуатации газовых баллонов — Статьи от компании «ТОРГГАЗ»
Не каждый частный сектор подключен к магистральному газопроводу, однако отопление требуется всем домам. Выходом становятся газовые баллоны, которые можно приобрести в компании «ТОРГГАЗ». Чтобы использование баллонов было безопасным, нужно следовать всем правилам безопасности. В них входят:

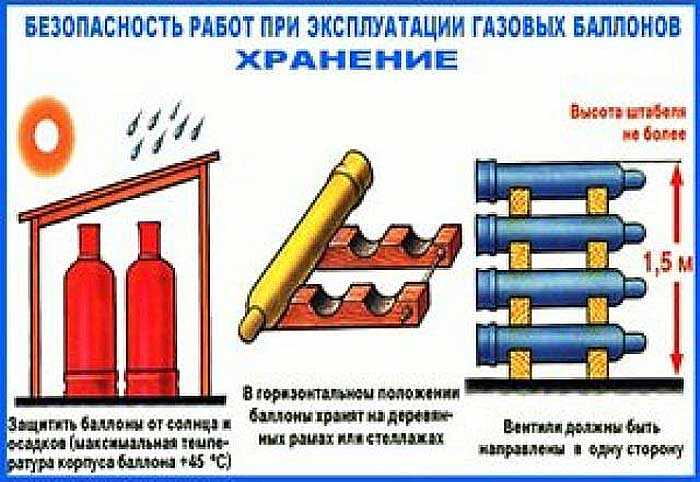

- соблюдение условий хранения баллона;
- правильное подключение к газовому оборудованию;
- заправка в лицензионных точках;
- соблюдение сроков эксплуатации.
Заправляются баллоны на АГЗС — подробнее о заправке можно узнать здесь. Правила хранения должны соблюдаться как при домашнем, так и при уличном размещении баллона. Кроме правильности подключения очень важно для безопасности соблюдать эксплуатационные сроки. Они содержатся в техническом паспорте баллона.

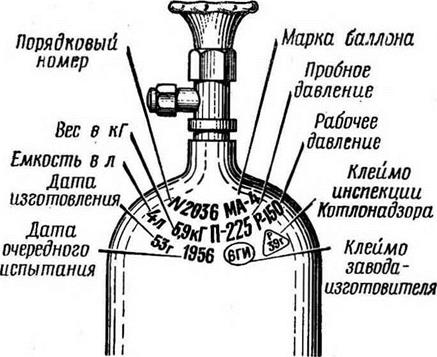

Расшифровка баллонных надписей

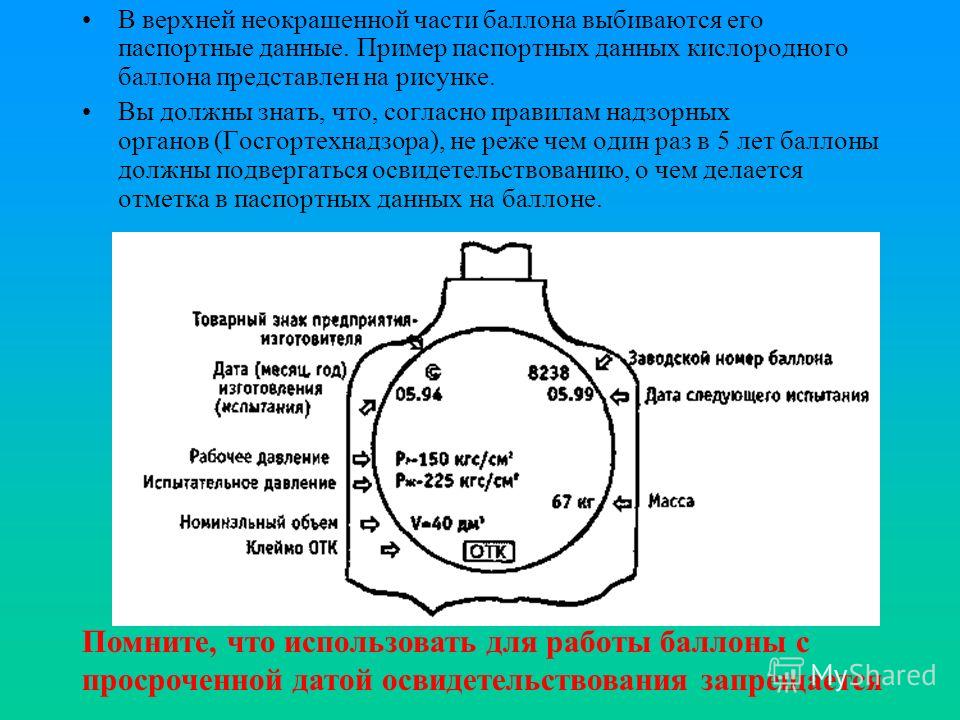

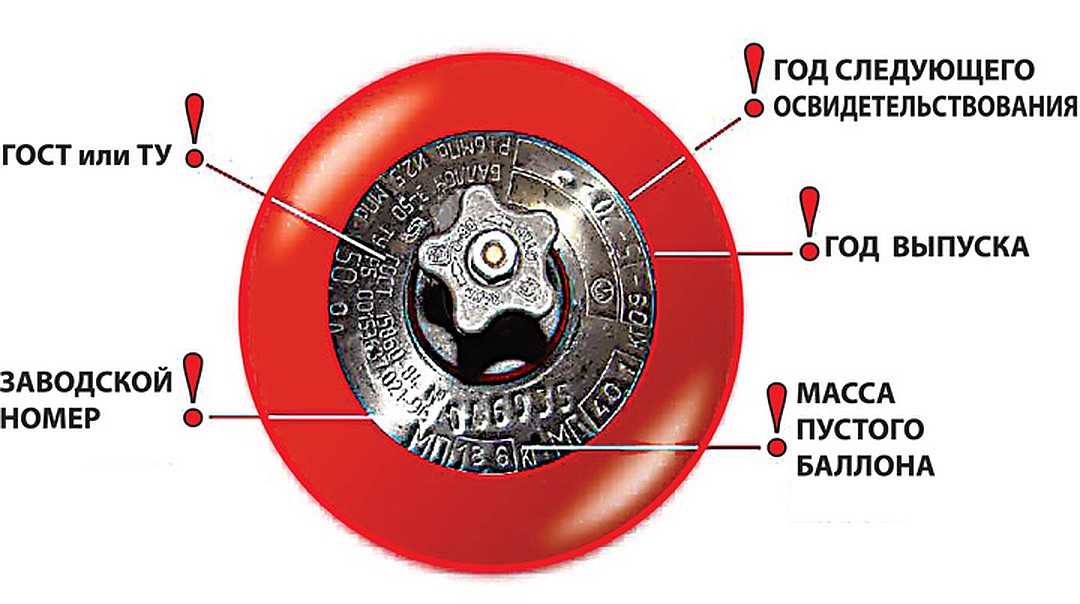

Информация о сроке эксплуатации баллона располагается на его корпусе ниже горловины. Иногда старые емкости покрываются краской поверх надписей, и чтобы их увидеть, приходится ее стирать. По стандарту надписи имеют формат ММ.ГГ.АА.N, что соответствует месяцу изготовления, году, времени проверки и клейму производителя.
Эти данные требуются не только для определения срока службы баллона, но и для своевременного проведения проверки — аттестации, которая определяет, в каком состоянии находится емкость, можно ли ее использовать дальше или пора отправлять баллон на утилизацию. Проверка включает:
- внешний осмотр баллона;
- пневматическое тестирование;
- гидравлическое тестирование.
По результатам аттестации на баллон наносится информация о месяце, годе, дате проверки и год следующей аттестации.
Что влияет на срок годности газового баллона
Время, в течение которого баллон может эксплуатироваться, зависит от материала, из которого он сделан, даты его изготовления и условий эксплуатации. Если производители не указали срок годности, он по умолчанию приравнивается к двадцати годам, что соответствует нормативной документации РФ.
Если баллоны произведены из металлокомпозита или алюминия до 2014 года, то они могут использоваться в течение десяти лет. Алюминиевые емкости, выпущенные после ноября 2014 года, используются уже двадцать лет. Такой же срок дается баллонам, соответствующим ГОСТу.
То, как долго прослужит баллон, зависит и от правильности заправки. Заправляться емкости должны только на специализированных заправочных пунктах, имеющих лицензию. Ими могут быть АЗГС или автомобильные заправки со специальным оборудованием. Перед заправочными процедурами специалисты должны осматривать баллон, проверять его на отсутствие дефектов. Заправка возможна, только если не обнаружено никаких проблем. Это требует определенного времени, и если его нет, то предлагается замена пустого баллона на уже заправленный.
Сколько можно хранить в баллоне газ
Срок хранения газа в баллоне зависит от типа газовой смеси.
Наибольшим периодом отличается пропан-бутан — он может храниться неограниченное время, главное, чтобы поддерживалось минимальное рабочее давление, при таком условии содержимое баллона можно использовать до полного расхода.

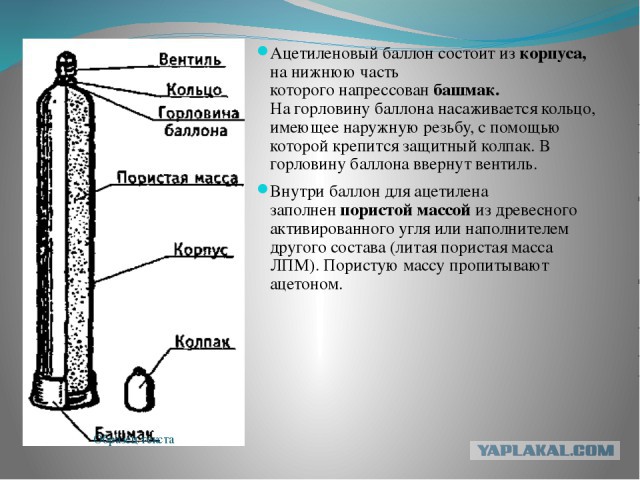

Ацетилен тоже может храниться довольно долго. Однако из-за его повышенной взрывоопасности перед сварочными работами баллоны обязательно взвешиваются и проверяются на пористость — показатели должны соответствовать нормативам.
Кислород в специальных кислородных баллонах может храниться не более 18 месяцев. Такой же срок хранения имеет чистый аргон. Азот также хранится в течение полутора лет. Водород, закачанный в соответствующую ему емкость, может храниться до 3 лет.
Похожие статьи
- Основы техники безопасности при использовании и транспортировке газовых баллонов
- Выбор и использование газовых баллонов
- Правила эксплуатации кислородных баллонов
Обслуживание кислородных систем самолетов | Маски и цилиндры
Перейти к содержимому
Обслуживание кислородной системыWebFX2022-01-03T05:55:45-08:00
Людям для жизнедеятельности необходимо достаточное количество кислорода, и это особенно актуально на больших высотах, где наши тела не могут потреблять столько кислорода, сколько обычно. Вот почему жизненно важно, чтобы кислородные системы вашего самолета работали эффективно, чтобы в салоне самолета было надлежащее давление, а у пассажиров всегда был дополнительный запас кислорода. Вы можете свести к минимуму вероятность неожиданной потери кислорода, заказав обслуживание авиационной кислородной системы, чтобы убедиться, что ваше оборудование работает и безопасно.
В HRD Aero Systems мы предлагаем профессиональные проверки, обслуживание и ремонт кислородных систем самолетов, чтобы обеспечить надежную и долговечную подачу кислорода. Мы являемся вашим пунктом назначения в Калифорнии для доступных и высококачественных авиационных услуг.
Свяжитесь с HRD Aero Systems сегодня
Как часто необходимо обслуживать кислородные системы?
Министерство транспорта США (DOT) требует, чтобы все авиационные кислородные баллоны регулярно подвергались гидростатическим испытаниям, чтобы убедиться, что они могут работать в условиях высокого давления и не имеют трещин под напряжением и коррозии. Разные типы кислородных баллонов требуют разной частоты испытаний и требований к сроку службы:
- Цилиндры 3AA: Проверять каждые пять лет с неопределенным сроком службы.
- Цилиндры 3HT: Необходимо проверять каждые три года при сроке службы 24 года.
- Композитные баллоны: Проводить испытания каждые три года в течение 15-летнего срока службы.
Вы можете свериться со сроками гидростатических испытаний, отштампованными на ваших цилиндрах, чтобы убедиться, что они не прошли требуемое время испытаний.
Каковы различные части кислородных систем?
Кислородные системы самолетов имеют гораздо больше рабочих компонентов, чем кажется на первый взгляд. Некоторые из основных частей вашей кислородной системы включают:
- Маски: Кислородные маски обеспечивают пассажиров и членов экипажа жизнеспособным источником кислорода, который они могут использовать во время отказов системы наддува и скачков высоты.
- Кислородные баллоны: Кислородные баллоны предназначены для хранения достаточного количества кислорода в виде сжатого газа или жидкости.
- Регуляторы: Регуляторы помогают снизить давление в баллоне до уровня, необходимого для дыхания.
- Индикаторы потока: Также известные как расходомеры, эти компоненты указывают на существующий поток с помощью устройства, которое перемещается при наличии потока кислорода.
- Трубопровод и клапаны: Это трубки и фитинги, которые соединяют компоненты кислородной системы.
Наши техники могут осмотреть и отремонтировать любую наиболее важную часть вашей кислородной системы.
Какие существуют типы кислородных систем?
Кислородная система, установленная на вашем самолете, зависит от того, как высоко обычно летает ваш самолет, и от соответствующих ограничений по высоте. Существует три стандартных типа авиационных кислородных систем:
- Непрерывная подача: Для самолетов, летающих на высоте менее 25 000 футов, или использующих портативный источник кислорода.
- Спрос на разбавитель: Предназначен для полетов на высоте от 25 000 до 40 000 футов.
- Потребность в давлении: Системы для авиации на высоте более 40 000 футов.
Независимо от того, какая система установлена на вашем самолете, специалисты HRD Aero Systems могут ее обслужить.
Какие бренды и производители мы обслуживаем?
Выбирая нас для обслуживания кислородных систем самолетов, вы можете рассчитывать на быстрое и эффективное обслуживание, ремонт и капитальный ремонт нашими высококвалифицированными специалистами. Команда HRD Aero Systems обладает знаниями и ресурсами, необходимыми для обслуживания систем многих крупных брендов, в том числе:
- Авокс
- Карлтон
- Скотт
- B/E Aerospace
- Адамс Райт Аэроспейс
- ЭРОС/Интертехник
Закажите проверку кислородной системы самолета в HRD Aero Systems
Вы можете гарантировать качество и функциональность ваших кислородных баллонов, регуляторов, масок и многого другого, воспользовавшись услугами кислородного оборудования для самолетов в HRD Aero Systems. Мы уже более 35 лет предоставляем надежные и экономичные услуги, которым могут доверять коммерческие, военные и корпоративные клиенты.
Свяжитесь с нами , чтобы запланировать услуги сегодня!
Позвоните нам по телефону 1 (877) 473-2376 сегодня
Перейти к началу
Заправка баллонов O2: правила, логистика
Это наш 47-литровый баллон Aithre для долгосрочных испытаний O2 на верстаке для заправки в магазине, через который мы проходили. У нас не было подходящего оборудования для перекачки, и мы никогда не могли дозаправить цилиндр. Мы решили эту проблему, купив переходник типа DIN 477-9 на AN-800 за 270 евро.
Как мы уже сообщали, благодаря компактным кислородным системам с малым запасом от Aerox и Aithre большее количество пилотов и их пассажиров могут использовать O2 в салоне, в то время как в противном случае они бы этого не сделали. Но мы также слышим о проблемах с заполнением этих маленьких цилиндров.
Некоторые FBO и ремонтные мастерские, не знакомые с этими новыми бутылями (некоторые из которых всего 47 литров), не хотят их наполнять. После того, как нам отказали с одним из наших демонстрационных баллонов Aithre, мы немного покопались и обнаружили, что наполнение и обслуживание резервуаров — это нечто большее, чем мы думали. Это включает в себя правила и сопутствующую номенклатуру, отпечатанную на оборудовании. Есть также обслуживание, включая тестирование.
No FAA Regs
Традиционно кислородные баллоны, используемые в приложениях GA (и для других рынков тоже), регулируются Министерством транспорта (DOT) в разделе 49.CFR Part 180. Этот регламент, касающийся опасных материалов, имеет широкую сферу применения, включающую контейнеры под давлением. Что касается кислорода для дыхания, правила предписывают особые требования, относящиеся к техническому обслуживанию, восстановлению, ремонту, осмотру и тестированию его «упаковки» и любой другой функции, влияющей на постоянную квалификацию и использование его упаковки. Получи это? Нам тоже пришлось перечитывать ее несколько раз. Типичное правительственное словоблудие, да, но управляющий надзор, который, возможно, необходим, поскольку мы храним и перевозим в наших каютах — обычно не осторожно — кислородные баллоны высокого давления, упакованные более 2200 фунтов на квадратный дюйм. Сертификация DOT также является «зеленым светом» для отгрузки баллонов с кислородом.
В мире переносных кислородных баллонов для авиаторов правила DOT регулируют не конкретно перевозку заполненных кислородом баллонов, а такие вещи, как гидростатические испытания, ограничения срока службы баллонов и даже конкретную номенклатуру, нанесенную на баллоны — это то, что есть на заправочных станциях. был обучен искать, прежде чем пополнить их. Повторюсь, переносные баллоны вообще не регулируются FAA. Но ремонтные станции FAA и A&P по-прежнему отвечают DOT при их заправке.
Несколько механиков (FBOs обычно передают заправку баков механикам A&P) сказали нам, что первое, что они ищут, это данные о баке, в том числе маркировка, что это баллон, одобренный DOT, классификация баллона, его рабочее давление, серийный номер. номер и код даты, представляющий первоначальную дату изготовления. Возможно, самое главное, заправщики ищут штамп на цилиндре, который показывает дату следующего гидростатического испытания. В тупике это похоже на наполнение баллона с пропаном, только более жесткое.
Пределы срока службы, испытания
Независимо от конструкции баллона, большинство сертификационных требований DOT одинаковы, за некоторыми исключениями, в основном связанными с ограничениями срока службы. Мы обратились к компании Aerox из Флориды за кратким изложением процесса обслуживания своих баллонов, одобренных DOT, и стало ясно, что компания не воспринимает сертификацию легкомысленно — зная все тонкости спецификации DOT — и четко маркируя этикетки и штампы. его цилиндры соответственно. Знайте, что у вас есть и что требуется.
Срок службы алюминиевых баллонов не ограничен, если они проходят гидростатические испытания каждые пять лет. Вот почему вы увидите дату следующего испытания, отштампованную на металлической бирке спереди и в центре цилиндра. Как пояснили в Aerox, цилиндры из кевлара, которые имеют жесткую ламинированную ткань поверх алюминиевой конструкции корпуса, постоянно расширяются и сжимаются, естественным образом нагружая цилиндр с течением времени. В результате срок службы каждого кевларового цилиндра составляет 15 лет, если каждые пять лет они проходят гидростатические испытания. Тонкостенные стальные цилиндры имеют предельный срок службы 24 года с трехлетним циклом гидростатических испытаний, а толстостенные стальные цилиндры имеют неограниченный срок службы, пока они проходят пятилетний гидростатический цикл. Большинство баллонов успешно проходят испытания, но некоторые проваливаются.
Aerox говорит, что один из способов сохранить бак — это избежать загрязнения, в том числе конденсата, который может образовываться в пустом баллоне, который неправильно хранится. Используйте так называемый чистый кислород (большая часть кислорода для дыхания, который вы получаете в наши дни, является чистым).
Нам сказали, что найти источник для гидростатических испытаний должно быть легко, и любое учреждение, которое может проверить бутылку огнетушителя, может справиться с кислородным баллоном. Во время испытаний цилиндр вставляется в заполненную водой испытательную камеру, где в нем создается давление для измерения вытеснения воды в соответствии с заданными характеристиками, в зависимости от конструкции цилиндра (алюминий или кевлар). Стоит отметить, что вы все еще можете продолжать использовать баллон с истекшим сроком годности, но перед следующей заправкой его необходимо подвергнуть гидростатическим испытаниям.
Помимо испытаний, Aerox сообщила, что ее цилиндры проходят тщательную очистку в чистом помещении с использованием чистящего раствора, одобренного FAA. В рамках этого процесса его цилиндры поддерживают небольшое (менее 20 фунтов на квадратный дюйм) положительное давление, чтобы исключить попадание загрязняющих веществ в цилиндр во время погрузочно-разгрузочных работ и транспортировки.
«Для нас отсутствие надзора DOT было бы неудачей», — сказал нам Скотт Эштон из Aerox. Стоит отметить, что Aerox является ремонтной станцией FAA.
Цилиндры Aithre из углеродного волокна
Нам нравится тонкий дизайн небольших композитных баллонов, которые продает компания Aithre из Айдахо (а не производит самостоятельно). Их легко спрятать в кармане для карт, в летной сумке или даже в рюкзаке для экстремальных видов спорта на открытом воздухе.
Эти бутылки не имеют сертификата DOT, но имеют маркировку CE. Это европейская спецификация, указывающая, что продукт был признан производителем соответствующим требованиям безопасности, охраны здоровья и окружающей среды.
На своем веб-сайте Aithre размещает сертификат CE на свои бутылки, а также отчет о проверке и тестировании бутылок. В этом «сертификате проверки качества партии» указаны такие данные, как давление разрыва баллона, номинальное рабочее давление и стандартные характеристики баллона, а также заявление о том, что продукт «подтвержден квалификацией после испытаний и проверки в соответствии с ISO 11119».-3, композитные баллоны для дыхательных аппаратов».
Мы спросили Джима Раттлера из Aithre о контроле качества цилиндров, которые поставляются Aithre сертифицированным СЕ производителем.
«Нас привлекают бутылки CE из-за их превосходных характеристик, размера и цены, а также из-за строгих стандартов испытаний ISO, которые сопровождают сертификацию CE», — сказал он нам. Раттлер указал, что правила DOT применяются не к частному некоммерческому использованию, а к перевозке товаров коммерческими перевозчиками — например, UPS и FedEx. Эфир отправляет пустые баки.
«Это та же самая причина, по которой частные пилоты могут летать со 100 LL в своих топливных баках без надзора Министерства транспорта — они используют топливо, чтобы получить места, а не перевозят топливо в качестве носителя», — сказал нам Раттлер.
С другой стороны, можно утверждать, что к топливному баку самолета предъявляются требования по сохранению летной годности. На своем веб-сайте Aithre есть ссылка на пятилетние гидростатические испытания бутылки, а также ссылка на пейнтбольный магазин Hogans Alley Paintball в Меридене, штат Коннектикут, который берет 28,50 долларов за бутылки, обернутые волокном, с примерно недельным сроком изготовления. Баллоны имеют срок службы 15 лет. Стоит отметить, что техник, заправлявший наш демонстрационный цилиндр Aithre, указал, что на нем не было маркировки DOT, но все равно заполнил его. Он спросил о явно отсутствующем предохранительном клапане на случай, если он случайно переполнит его.
Раттлер сообщил нам, что недавно представленные регулируемые регуляторы расхода Aithre, которые в настоящее время используются в интеллектуальной импульсной системе AVI8, действительно имеют встроенный перепускной предохранительный клапан с рабочим диапазоном до 3000 фунтов на квадратный дюйм. Эти регуляторы имеют встроенный порт для заправки, два выходных порта (один из которых имеет регулируемый фиксированный расход от 0 до 25 л/мин), а также защитный кожух для защиты от повреждений при падении. Также имеется комбинированный клапан «все в одном» и регулируемый регулятор. Эти регуляторы изготовлены для Aithre производителем медицинского оборудования FDA и имеют сертификат ISO. Мы рассмотрели эту систему — с положительными результатами — в полевом отчете в выпуске журнала 9 за октябрь 2021 г.0162 Потребительская авиация .
Ruttler сказал, что композитные бутылки, которые продает Aithre, имеют давление разрыва более 16 000 фунтов на квадратный дюйм и рабочее давление более 4300 фунтов на квадратный дюйм, поэтому их безопасно наполнять при нормальном низком уровне диапазона 2000 фунтов на квадратный дюйм.
Самостоятельная заправочная станция
Это заправочный адаптер, идущий от CGA-540 к фитингу PB-3, который используется для заполнения бутылок в большинстве самолетов.
Независимо от вашего фактора комфорта, основанного на статусе сертификации баллона, вы можете избежать проблем с поиском источника для заправки всего, что вы выберете, используя собственные заправочные баллоны и подачу кислорода. Собираетесь в последнюю минуту, но магазин заправки закрыт? Есть удобство в том, чтобы иметь свой собственный запас. Конечно, вам придется найти собственного поставщика газа для пополнения баллонов.
Компания Aerox сообщила нам, что продает больше систем заправки, чем когда-либо, поскольку пилоты изо всех сил пытаются найти заправки для баллонов, когда они в них нуждаются — тенденция, о которой мы слышим, которая в конечном итоге может препятствовать использованию кислорода. Его самая простая заправочная станция состоит из двух стандартных резервуаров с соединениями CGA-540, ограничителя медленного заполнения и шестифутового плетеного наполнительного шланга из нержавеющей стали для прямого подключения к переносному баллону Aerox. Если вы делаете много заправок, вы можете добавить столько цилиндров подачи, сколько хотите, с некоторыми опциями, включая регулятор переполнения и устройство для выпуска воздуха для сброса давления перед отсоединением линии подачи. Имейте в виду, что большинство расходных баллонов имеют давление около 2300 фунтов на квадратный дюйм, в то время как портативные баллоны могут быть ниже. Нам нравится возможность устанавливать давление на выходе в качестве ограничителя безопасности. Переполнив баллон, вы можете сломать предохранительную разрывную мембрану — дорогостоящая ошибка. Все баллоны Aerox оснащены предохранительными разрывными мембранами.
Это «каскадная» установка для заправки Aerox и хороший вариант, если вы используете много кислорода. Нижний баллон находится слева, и заполнение баллона происходит постепенно — от низкого к высокому — чтобы максимизировать эффективность наполнения за счет использования максимально возможного количества кислорода из нижнего баллона.
Двухцилиндровый каскад Aerox начинается от 489 долларов и доходит до 1489 долларов с пятью цилиндрами, регулятором управления и выпускным клапаном. В бутылках Aerox используется стандартный фитинг CGA-540 или фитинг PB-3 для некоторых вариантов. PB-3 — это стандарт для установленных систем, а CGA-540 — это стандарт для портативных баллонов. Aerox также продает заправочную станцию FBO-1 за 360 долларов США, которая имеет два разъема для цилиндров CGA-540, шесть футов плетеной лески, манометр, ограничитель потока и адаптеры для Puritan-Bennett, Scott и, конечно же, стандартные заправочные порты CGA-540. .
Aithre продает 24-дюймовую переходную линию высокого давления для своих небольших композитных баллонов, когда регулятор Mountain High не используется.
Наконец, при заполнении собственных баллонов помните, что вы имеете дело с O2 под высоким давлением, поэтому наденьте надлежащую защиту и используйте чистые отдельные инструменты. Заполняйте медленно — максимальная скорость потока должна составлять 200 фунтов на квадратный дюйм в минуту. Вы увидите, что сжатие создает много тепла, а слишком быстрое наполнение увеличивает риск воспламенения.
