Сопротивление изоляции кабеля 10 кв норма: Сопротивление изоляции кабеля 10 кв норма

Содержание

Нормы приемо-сдаточных испытаний силовых кабельных линий | Испытание кабелей | СРС

Страница 2 из 8

Объем приемо-сдаточных испытаний.

В соответствии с требованиями ПУЭ объем приемо-сдаточных испытаний силовых кабельных линий включает следующие работы.

1. Проверка целостности и фазировки жил кабеля.

2. Измерение сопротивления изоляции.

3. Испытание повышенным напряжением выпрямленного тока.

4. Испытание повышенным напряжением промышленной частоты.

5. Определение активного сопротивления жил.

6. Определение электрической рабочей емкости жил.

7. Измерение распределения тока по одножильным кабелям.

8. Проверка защиты от блуждающих токов.

9. Испытание на наличие нерастворенного воздуха (пропиточное испытание).

10. Испытание подпитывающих агрегатов и автоматического подогрева концевых муфт.

11. Контроль состояния антикоррозийного покрытия.

12. Проверка характеристик масла.

13. Измерение сопротивления заземления.

Силовые кабельные линии напряжением до 1 кВ испытываются по пп.1, 2, 7, 13.

Силовые кабельные линии напряжением выше 1 кВ и до 35 кВ — по п.п.1-3, 6, 7, 11, 13, а напряжением 110 кВ и выше — в полном объеме, предусмотренным настоящей инструкцией.

Проверка целостности и фазировки жил кабеля.

Перед включением кабеля в работу производится его фазировка, т.е. обеспечивается соответствие фаз кабеля фазам присоединяемого участка электроустановки. Проверка производится прозвонкой с помощью телефонных трубок или мегаомметра. На основании проверки производится раскраска жил в соответствии с раскраской принятой на данной установке.

Технология «прозвонки» с помощью телефонных трубок заключается в следующем: один работник подсоединяет свою телефонную трубку к жиле кабеля и оболочке (заземленной части электропроводки), а другой поочередно к жилам кабеля со своей стороны, пока не дойдет до той жилы, к которой подключился первый работник. При этом устанавливается телефонная связь между работниками и они могут договориться о порядке проверки другой жилы. На проверенные жилы навешивают временные бирки с соответствующей маркировкой. Проверка жил «прозвонкой» будет успешной, если исключить возможность образования обходных цепей. Во избежание ошибок необходимо убедиться, что связь возможна только по одной жиле; для этого подсоединяют трубку к каждой из оставшихся жил и убеждаются, что связи по ним нет. Для «прозвонки» используют низкоомные телефонные трубки, а в качестве источника питания — батарейку от карманного фонаря.

После предварительной прозвонки перед включением кабельной линии в работу производится фазировка ее под напряжением. Для этого с одного конца кабеля подается рабочее напряжение, а с другого конца производится проверка соответствия фаз измерениями напряжений между одноименными и разноименными фазами. Газировка производится вольтметрами (в сетях до 1кВ) или вольтметрами с трансформаторами напряжения, а также с помощью указателей напряжения типа УВН-80, УВНФ и др. (в сетях напряжением выше 1 кВ),

Порядок проведения фазировки в линиях различного напряжения примерно одинаков. Так фазировка кабельной линии с помощью указателей напряжения выполняется в следующей последовательности (см. рис. 1). Проверяется исправность указателя напряжения, для чего щупом трубки без неоновой лампы касаются заземления, а щуп другой трубки подносят к жиле кабеля находящегося под напряжением, при этом неоновая лампа должна загореться. Затем щупами обеих трубок касаются одной жилы находящей под напряжением. Лампа индикатора при этом гореть не должна. После этого проверяется наличие напряжения на выводах электроустановки и кабеля (см. рис. 1в). Данную проверку производят для того, чтобы исключить ошибку при фазировке линии имеющей обрыв (например, из-за неисправности предохранителя). Процесс собственно фазировки состоит в том, что щупом одной трубки указателя касаются любого крайнего вывода установки, например фазы С, а щупом другой трубки — поочередно трех выводов со стороны фазируемой линии (см. рис. 1г). В двух случаях касания (С-А ₁ и С-B₁) неоновая лампа загорается, в третьем (С-С₁) лапа гореть не будет, что укажет на одноименность фаз. Аналогично определяют другие одноименные фазы.

Рис. 1. Последовательность операций при фазировке линии 10 кВ указателем напряжения типа УВНФ.

а, б — проверка исправности указателя напряжения; в — проверка наличия напряжения на выводах; г — фазировка

Измерение сопротивления изоляции.

Производится мегаомметром на напряжение 2,5 кВ. Для силовых кабелей до 1 кВ сопротивление изоляции должно быть не менее 0,5 МОм. Для силовых кабелей выше 1 кВ сопротивление изоляции не нормируется, но должно быть порядка десятка МОм и выше. Измерение следует производить до и после испытания кабеля повышенным напряжением.

Методика измерения сопротивления и приборы, используемые при этом, представлены испытаниях изоляции электрооборудования повышенным напряжением.

Перед началом измерения сопротивления изоляции на кабельной линии необходимо:

1. Убедиться в отсутствии напряжения на линии.

2. Заземлить испытуемую цепь на время подключения прибора.

После окончания измерения, прежде чем отсоединять концы от прибора необходимо снять накопленный заряд путем наложения заземления.

Разрядку кабеля необходимо производить при помощи специальной разрядной штанги сначала через ограничительное сопротивление, а затем накоротко. Короткие участки кабеля длиной до 100 м можно разряжать без ограничительного сопротивления.

При измерении сопротивления изоляции кабельных линий большой длины, необходимо помнить, что они обладают значительной емкостью, поэтому показания мегаомметра следует отмечать только после окончания заряда кабеля.

Категорически запрещается измерять сопротивление изоляции на кабельной линии, если она хотя бы на небольшом участке проходит вблизи другой линии, находящейся под напряжением.

Испытание повышенным напряжением выпрямленного тока.

Силовые кабели напряжением выше 1 кВ испытываются повышенным напряжением выпрямленного тока.

Величины испытательных напряжений и длительность приложения нормированного испытательного напряжения приведены в таблице 5.

Таблица 5. Испытательные напряжения выпрямленного тока для силовых кабелей

Тип кабеля	Испытательные напряжения, кВ; для кабелей на рабочее напряжение, кВ								Продолжительность испытания, мин
Тип кабеля	2	3	6	10	10	35	110	220	Продолжительность испытания, мин
Бумажная	12	18	36	60	100	175	300	450	10
Резиновая марок ГТШ, КШЭ, КШВГ, КШВГЛ, КШБГД	—	6	12	—	—	—	—	—	5
Пластмассовая	—	15	—	—	—	—	—	—	10

Методика проведения испытания повышенным напряжением выпрямленного тока, а также установки и оборудование для испытания представлены испытаниях изоляции электрооборудования повышенным напряжением.

При испытании напряжение должно плавно подниматься до испытательной величины и поддерживаться неизменным в течение всего периода испытания. Подъем испытательного напряжения для кабельных линий напряжением до 10 кВ осуществляется в течение 1 мин, а для кабельных линий 20-35 кВ — со скоростью не более 0,5 кВ/с.

В случае, если контроль над испытательным напряжением осуществляется по вольтметру, включенному на первичной стороне повышающего трансформатора, то в результаты измерения может вноситься некоторая погрешность за счет падения напря жения в элементах испытательной схемы, в частности, в кенотронах.

Измерение токов утечки кабеля 3-10 кВ при испытаниях повешенным выпрямленным напряжением производиться с помощью микроамперметров, включенных или на стороне высокого напряжения испытательной установки, или в нуль испытательного трансформатора. При применении последней схемы измерения токов утечки возможно искажение отсчета за счет паразитных токов утечки.

При испытаниях силовых кабельных линий повышенным выпрямленным напряжением оценка их состояния производится не только по абсолютному значению тока утечки, но и путем учета характера изменения тока утечки по времени, асимметрии токов утечки по фазам, характера сохранения и спада заряда и т. п. В эксплуатации принято, что кабельная линия может быть введена в работу, если токи утечки имеют стабильное значение, но не превосходят 300 мкА для линий с номинальным напряжением до 10 кВ. Для коротких кабельных линий (длиною до 100 м) без соединительных муфт допустимые токи утечки не должны превышать 2-3 мкА на 1кВ испытательного напряжения. Асимметрия токов утечки по фазам не должны превышать 8-10 при условии, что абсолютные значения токов не превышают допустимые.

Для исправной изоляции силового кабеля ток утечки спадает в зависимости от длительности приложения испытательного напряжения, и тем больше, чем лучше каче ство изоляции. У силового кабеля с дефектной изоляцией ток утечки увеличивается во времени. При заметном нарастании тока утечки при испытании силового кабеля про должительность испытания увеличивается до 10-20 мин. При дальнейшем нарастании утечки, если оно не вызвано дефектами концевых разделок, испытание должно вестись до пробоя изоляции кабеля.

При испытаниях напряжение от выпрямленной установки подводится к одной из жил испытуемого кабеля. Остальные жилы испытуемого кабеля, а также все жилы других параллельных кабелей данного присоединения должны быть надежно соединены между собой и заземлены. У трехжильных кабелей испытанию подвергается изоляция каждой жилы относительно оболочки и других заземленных жил. У однофазных кабелей и кабелей с отдельно освинцованными жилами испытывается изоляция жилы относительно металлической оболочки.

Кабель считается выдержавшим испытания, если не произошло пробоя, не было скользящих разрядов и толчков тока утечки или его нарастания, после того как он дос тиг установившейся величины.

После каждого испытания цепи кабельной линии ее необходимо разрядить по приведенной методике.

Испытание повышенным напряжением промышленной частоты.

Испытание повышенным напряжением промышленной частоты допускается

производить для линий 110-220 кВ взамен испытания повышенным напряжением выпрямленного тока.

Величины испытательного напряжения промышленной частоты приведены в табл. 6.

Таблица 6. Величины испытательного напряжения промышленной частоты

Рабочее напряжение кабеля, кВ	Испытательное напряжение кВ	Испытательное напряжение по отношению к земле, кВ	Продолжительность испытания, мин
110	220	130	5
220	500	288	5

Методика испытания и установки для испытания изоляции повышенным напряжением промышленной частоты приведены испытаниях изоляции электрооборудования повышенным напряжением.

Определение активного сопротивления жил.

Производиться для линий напряжением 35 кВ и выше.

Активное сопротивление жил кабельной линии постоянному току, приведенные к 1 мм сечения, 1 м длины и температуре + 20 С, должно быть не более 0,0179 Ом для медной жилы и не более 0,0294 Ом для алюминиевой жилы.

Активное сопротивление жил кабелей постоянному току представлены в табл. табл. 7, 13.8.

Методики измерения и необходимые приборы приведены.

Таблица 7. Активное сопротивление жил кабелей постоянному току при температуре +20°С

Сечение, мм	Сопротивление, Ом/км	Сечение, мм	Сопротивление, Ом/км
16	1,15/1,95	95	0,194/0,33
25	0,74/1,26	120	0,153/0,26
35	0,52/0,88	150	0,122/0,207
50	0,37/0,63	185	0,099/0,168
70	0,26/0,44	240	0,077/0,131

Примечание: в числителе указано для медной, а в знаменателе для алюминиевой жилы.

Таблица 8. Активное сопротивление жил маслонаполненных кабелей постоянному току при температуре +20°С

Сечение, мм	Сопротивление, Ом/км*		Сечение, мм	Сопротивление, Ом/км*
Сечение, мм	Низкого давления	Высокого давления	Сечение, мм	Низкого давления	Высокого давления
120	0,1495	0,1513	400	0,04483	0,04453
150	0,1196	0,1209	500	0,03587	0,03575
185	0,09693	0,09799	550	0,03260	0,03295
240	0,07471	0,07601	625	0,02869	0,02846
270	0,06641	0,06593	700	—	0,02562
300	0,05977	0,06040	800	0,02242	—
350	0,05123	—	—	—	—

Определение электрической рабочей емкости жил.

Производиться для линий 35 кВ и выше. Измеренная емкость, приведенная к удельным величинам, не должна отличаться от результатов заводских испытаний более чем на 5%.

Измерение емкости кабельных линий производится методом амперметравольтметра или по мостовой схеме.

Метод амперметра-вольтметра. позволяет с большой точностью определять емкости со значениями C≥0,1 мкФ, что соответствует параметрам кабелей. Схема измерения по данному методу представлена на рис. 2.

По результатам измерения напряжения и тока емкость, мкФ, вычисляется по формуле

где: I — емкостной ток, А; U — напряжение на кабеле, В; f — частота напряжения в сети, Гц.

По данным измерения определяется удельная емкость кабеля, мкФ/км

В том случае, когда измерение методом амперметра-вольтметра требует специального оборудования и приборов, желательно применение мостового метода.

При измерении мостовым методом используются мосты переменного тока типа МД-16, P5026, P595 и др. Измерения производятся по перевернутой схеме (о порядке измерения следует руководствоваться указаниями). При выборе средств измерения следует учитывать, что удельные погонные емкости кабелей 35 кВ и выше составляют десятые доли мкФ/км, а пределы измерения емкости мостами переменного тока находятся в диапазонах:

мост Р5026 на напряжении 3-10 кВ — 10 ÷1 мкФ, на напряжении менее 100 В — 6,5·10^-4 ÷5·10² мкФ;

мост МД-16 на напряжении 6-10 кВ – 0,3·10^-4 ÷0,4 мкФ, на напряжении 100 В — 0,3 · 10^-3 ÷100 мкФ;

мост P595 на напряжении 3-10 кВ –3·10^-5 ÷1 мкФ, на напряжении менее 100 В – 3 · 10^-4 ÷10² мкФ.

Рис. 2. Измерение емкости кабеля методом амперметра-вольтметра

Измерение распределения тока по одножильным кабелям.

Неравномерность в распределении токов на кабелях не долина быть более 10%. Измерения производятся переносными приборами или токоизмерительными клещами.

Назад
Вперед

Замер изоляции кабельных линий

Элетромонтажные работы › Электролаборатория ›

Замер изоляции кабельных линий реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на замер изоляции кабельных линий, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Кабельные линии перед началом работ, а также с определенной периодичностью, проверяются на эксплуатационные характеристики, одна из которых сопротивление изоляции. Именно данная характеристика определяет, сможет ли кабель выдерживать токовые нагрузки, не перегреется ли он и не прогорит ли. Проверка сопротивления изоляции производится мегаомметром. Прибор этот не самый сложный в плане использования, но некоторые моменты применения требуют знаний. Итак, как провести измерение сопротивления изоляции кабельных линий мегаомметром.

Наши преимущества:

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

Минимальные сроки

100

100% контроль качества

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Существуют определенные нормативы, которые распределены по классификации самих кабельных линий, представленные в основном тремя позициями:

силовые высоковольтные, где напряжение в системе превышает 1000 вольт;
силовые низковольтные – это ниже 1000 вольт;
контрольные системы и управления.

Кабели двух первых позиций измеряются мегаомметром при напряжении 2500 вольт. Контрольные при напряжении от 500 до 2500 вольт. При этом у каждой позиции свои нормы.

Кабеля контрольные, сигнальные, общего назначения

Это довольно большая группа изделий. К ней можно отнести кабеля, монтируемые для цепей управления, автоматики, питания эл/приводов, подключения защитных, распределительных устройств и так далее. Для них нормой считается, если сопротивление изоляции не ниже 1. Но это общепринятый показатель. Точное значение, в зависимости от разновидности кабеля, следует искать в его сопроводительной документации.

Для кабелей связи нормы сопротивления несколько иные, более «жесткие». Для линий городских н/ч – не менее 5, магистральных – 10 (МОм/км).

Если кабель имеет наружную оболочку из алюминия с покрытием из ПВХ, то норма сопротивления выше и равняется 20.

Примечание. ПУЭ оговаривает, что измерение сопротивления изоляции проводится мегаомметром с напряжением индуктора:

для кабелей в цепях не более 500 В – 500;
до 1 000 В – 1 000;
все остальные – 2 500.

Специалистам не нужно объяснять, что все требования к сопротивлению изоляции указываются в технических заданиях, ГОСТ и СНиП на определенный вид работы. Его величину несложно узнать по паспорту кабеля, а при необходимости контроля состояния изделия произвести соответствующее измерение. Специфика этой операции оговорена в п. 1.8.7. ПУЭ (7-я редакция).

В быту для оценки степени износа изоляции силового кабеля можно воспользоваться следующей таблицей, которая отражает ориентировочные усредненные нормы.

Так как непрофессионал не в состоянии учесть всех нюансов конструктивного исполнения изделия и его использования, этого, как правило, вполне достаточно, чтобы понять, стоит ли закладывать данный образец или он уже непригоден к эксплуатации. То есть отбраковать. Ну а если есть определенные сомнения, то нелишне проконсультироваться с профильным специалистом.

Замеры сопротивления изоляции электропроводки: приборы и условия

Для обеспечения безопасности использования электропроводок, Правилами СНиП и ГОСТ, установлен регламент, согласно которому проводятся проверки на сопротивление изоляции.

Виды проводок:

Закрытая;
Открытая.

В данном случае, к проводке закрытого типа, относя проводники расположенные внутри помещений (частные дома, квартиры, офисы). Главным условием при проведении измерительных работ, является отсутствие повышенной влажности в помещении.

Для того, чтобы измерить сопротивление на открытых участках проводников (расположенных на улице), необходимо учитывать следующие факторы. На улице не должно быть повышенной влажности, и температура воздуха должна быть положительной.

Обратите внимание! Зимой, при отрицательных температурах, точно померить сопротивление не получится.

Качество изоляционного покрытия, для проводки закрытого типа частных домов и квартир, необходимо измерять один раз в три года. Лучшим вариантом проверить изоляцию, будет, произвести ее летом.

Стоит отметить, что в некоторых случаях, качество изоляции открытой проводки проверяется раз в год, и при соблюдении следующих условий:

Наружная проводка в частных домах и коттеджах;
На различных предприятиях использующим высокое напряжение и при наличии большого количества оборудования;
Для эксплуатируемого оборудования.

Для контрольных измерений сопротивлений изоляций, используют мегомметр. Проверка сопротивления изоляции в квартирах производится при напряжении 1000 В, кабели проверяются напряжением 2500 В.

Измерение сопротивления кабеля: последовательность работ

Измерительные работы по определению сопротивления изоляции токоведущих проводников, выполняются как индивидуально, так и в масштабах электроизмерительных лабораторий. Данную работу, выполняют мегомметром.

Какие виды мегомметров бывают:

Механические;
Электронные.

Механические устройства выполнены на основе генератора электрического тока, и измерительного устройства. Электронные модели могут при помощи программного обеспечения, подключаться к компьютеру.

В первую очередь, производится проверка устройства. Если провода устройства разомкнуты, то при проверке, стрелка должна стремиться к знаку бесконечности, если провода замкнуты, стрелка устройства должна быть в нулевом положении.

Далее, обязательно осуществляется проверка отсутствия напряжения на проводнике, и проводник заземляется.

Обратите внимание! Если измерения производятся в домашней электросети, то обязательно отсоединить все электроустройства.

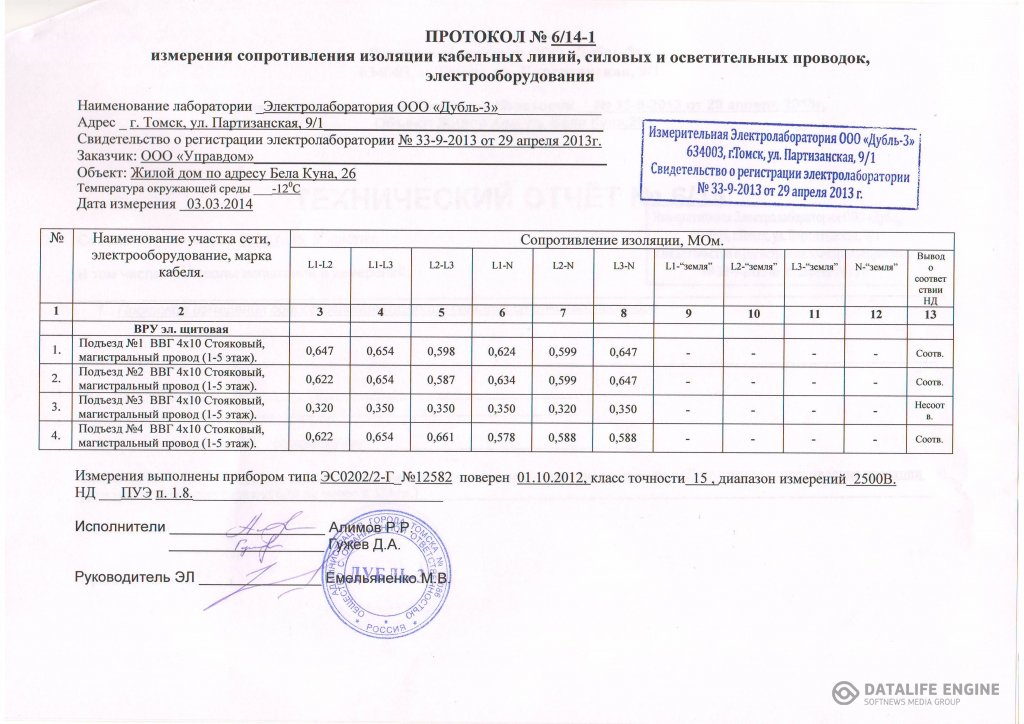

После того, закрепляются щупы устройства на проводнике, и осуществляются измерительные работы. Данные о замерах, заносятся в протокол.

Порядок действий следующий (!!!КАБЕЛЬ ОБЕСТОЧЕН!!!):

Один конец мегаомметра на время проведения испытания подключен к заземлению (это может быть заземленная шина, заземляющий болт или переносное заземление)
Если есть оболочка, экран, броня — их следует также заземлять на время измерения сопротивления изоляции и высоковольтного испытания
На испытуемую жилу кабеля вешаем заземление (этим мы снимаем возможный остаточный заряд на кабеле)
Вешаем на испытуемую жилу второй конец мегаомметра, по которому будет подаваться напряжение 2500В
Снимаем с испытуемой жилы провод заземления
Подаем прибором на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах испытания (в случае электронного прибора с памятью значения можно не записывать)
На испытанную жилу кабеля вешаем заземление, для того, чтобы разрядить кабель. Чем длиннее кабель, тем дольше надо держать провод заземления на жиле.
Снимаем второй конец мегаомметра с испытанной жилы, далее переходим на другую жилу кабеля и идем от пункта 2). Затем аналогично и для третьей жилы. В конце отключаем прибор от электроустановки

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно — объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) — он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

Сейчас существуют различные цифровые и электронные мегаомметры.

В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь. В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром — это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей — это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Видео: измерение сопротивления изоляции

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Основы измерения сопротивления изоляции

Насколько важны испытания сопротивления изоляции? Поскольку 80 % работ по техническому обслуживанию и испытаниям электрооборудования связаны с оценкой целостности изоляции, ответ — «очень важно». Электрическая изоляция начинает стареть, как только она сделана. И, старение ухудшает его производительность. Суровые условия установки, особенно с экстремальными температурами и/или химическими загрязнениями, вызывают дальнейшее ухудшение качества. В результате могут пострадать безопасность персонала и надежность электроснабжения. Очевидно, что важно как можно быстрее определить это ухудшение, чтобы можно было принять необходимые корректирующие меры.

Что такое проверка сопротивления изоляции?

По сути, вы прикладываете напряжение (в частности, строго регулируемое стабилизированное напряжение постоянного тока) к диэлектрику, измеряете величину тока, протекающего через этот диэлектрик, а затем вычисляете (используя закон Ома) измерение сопротивления. Давайте проясним наше использование термина «текущий». Мы говорим о токе утечки. Измерение сопротивления в мегаомах. Это измерение сопротивления используется для оценки целостности изоляции.

Прохождение тока через диэлектрик может показаться несколько противоречивым, но помните, идеальная электрическая изоляция не бывает. Значит, будет течь какой-то ток.

Какова цель измерения сопротивления изоляции?

Вы можете использовать его как:

Мера контроля качества во время производства единицы электрооборудования;
Требование к установке, чтобы помочь обеспечить соответствие спецификациям и проверить правильность подключения;
периодическое профилактическое обслуживание; и
Инструмент устранения неполадок.

Как вы проводите испытание сопротивления изоляции?

Как правило, вы подключаете два провода (положительный и отрицательный) через изоляционный барьер. Третий вывод, который подключается к защитному терминалу, может быть доступен или отсутствовать в вашем тестере. Если это так, вы можете или не можете использовать его. Эта защитная клемма действует как шунт для исключения подключенного элемента из измерения. Другими словами, это позволяет вам избирательно оценивать определенные компоненты крупного электрооборудования.

Очевидно, что хорошо иметь общее представление об объекте, который вы тестируете. В принципе, вы должны знать, что предполагается изолировать от чего. Оборудование, которое вы тестируете, определит, как вы подключите свой мегомметр.

После выполнения подключений подается испытательное напряжение на 1 мин. (Это стандартный отраслевой параметр, который позволяет относительно точно сравнивать показания предыдущих тестов, проведенных другими техниками. )

В течение этого интервала показания сопротивления должны снижаться или оставаться относительно стабильными. Более крупные изоляционные системы будут демонстрировать устойчивое снижение; меньшие системы останутся стабильными, потому что емкостные токи и токи поглощения падают до нуля быстрее, чем в больших системах. Через 1 мин вы должны прочитать и записать значение сопротивления.

При проверке сопротивления изоляции необходимо соблюдать последовательность. Почему? Поскольку электрическая изоляция будет демонстрировать динамическое поведение в ходе вашего испытания; является ли диэлектрик «хорошим» или «плохим». Чтобы оценить ряд результатов испытаний на одном и том же оборудовании, вы должны каждый раз проводить испытания одинаковым образом и при относительно одинаковых параметрах окружающей среды.

Ваши показания измерения сопротивления также будут меняться со временем. Это связано с тем, что электроизоляционные материалы обладают емкостью и будут заряжаться в ходе испытания. Новичка это может немного смутить. Тем не менее, это становится полезным инструментом для опытного техника.

По мере приобретения новых навыков вы познакомитесь с этим поведением и сможете максимально использовать его при оценке результатов теста. Это один из факторов, обуславливающих неизменную популярность аналоговых тестеров.

Что влияет на показания сопротивления изоляции?

Сопротивление изоляции чувствительно к температуре. При повышении температуры сопротивление изоляции уменьшается, и наоборот. Общепринятым эмпирическим правилом является изменение сопротивления изоляции в два раза на каждые 10 градусов C. Итак, чтобы сравнить новые показания с предыдущими, вам придется скорректировать свои показания до некоторой базовой температуры. Например, предположим, что вы измерили сопротивление 100 МОм при температуре изоляции 30 градусов по Цельсию. Скорректированное измерение при 20 градусах Цельсия будет 200 МОм (100 МОм умножить на два).

Кроме того, «приемлемые» значения сопротивления изоляции зависят от тестируемого оборудования. Исторически сложилось так, что многие полевые электрики используют несколько произвольный стандарт 1 МОм на кВ. Спецификация Международной ассоциации электрических испытаний (NETA) «Технические характеристики испытаний оборудования и систем распределения электроэнергии» обеспечивает гораздо более реалистичные и полезные значения.

Не забудьте сравнить показания вашего теста с другими, полученными на аналогичном оборудовании. Затем исследуйте любые значения ниже стандартных минимумов NETS или внезапные отклонения от предыдущих значений.

Электротехническое оборудование | desde las Centrales de Generation hasta la toma de su casa

Стивен Дреннан, инженер-электрик

Существует множество способов проверки изоляции электрооборудования с использованием различных напряжений, частот и методов испытаний. Группа Megger поставляет широкий спектр тестеров для таких приложений, от тестеров сопротивления изоляции от 50 В до 15 кВ, от наборов для испытаний СНЧ и переменного тока Tan Delta до диагностических приборов для измерения диэлектрической частоты и HiPot или контрольных тестеров, использующих переменный или постоянный ток до 80 Ом. 800 кВ.

Эта статья посвящена устранению путаницы, которая иногда возникает в отношении допустимых уровней напряжения для тестирования кабелей и того, что подразумевается под «тестированием постоянного тока» кабелей в различных контекстах.

Определение терминов

При использовании в конкретном контексте многие инженерные термины имеют четкое, четко определенное значение. Однако когда они вырваны из контекста или используются небрежно, те же самые термины могут стать двусмысленными и запутанными. Хорошим примером является «высокое напряжение».

Многие национальные и международные стандарты недвусмысленно определяют напряжения, которые могут быть правильно обозначены как ELV (сверхнизкое напряжение), EHV (сверхвысокое напряжение) и все, что между ними. Однако в обычном употреблении фраза «высокое напряжение» означает совершенно разные вещи для инженера коммерческого HVAC, привыкшего работать на 110 или 230 В, инженера по распределению, работающего с системами 11 кВ, и инженера по передаче, чья работа связана с 132 кВ или 765 кВ. линии передачи. Испытательное оборудование часто используется вне этих дисциплинарных границ, и отчасти, по крайней мере, из-за свободного использования терминологии, может возникнуть путаница в отношении того, какие испытательные напряжения и методы являются подходящими, а какие потенциально опасными для конкретных приложений.

Проблема – кабели из сшитого полиэтилена с твердым диэлектриком

Опасения по поводу испытаний под высоким напряжением возникли в результате поведения кабелей из сшитого полиэтилена, когда они подвергались такому же режиму технического обслуживания, который ранее применялся к многослойным кабелям. В начале 1990-х бесценные исследования факторов, влияющих на старение кабелей из сшитого полиэтилена, были проведены доктором Н. Н. Шринивасом из EPRI (Исследовательский институт электроэнергетики) и другими, такими как доктор М. Машикян из Университета Коннектикута и проф. . Ф. Х. Крюгер в Делфтском университете.

Испытание постоянным током по сравнению с испытанием на перенапряжение это слово еще раз), относительно рабочего напряжения системы, прикладывают к кабелям, чтобы увидеть, не произойдет ли пробой во время испытания. Например, испытательное напряжение 40 кВ можно использовать для проверки системного кабеля 15 кВ. В контексте этих режимов тестирования кабелей в документах также упоминается «тестирование постоянным током», чтобы отличить его от тестирования переменным током при аналогичных напряжениях. Однако исследователи не говорят обо всех тестах постоянного тока, независимо от используемого напряжения — в конце концов, мультиметр использует постоянное напряжение от 0,5 до 2,5 В для проверки непрерывности, но это, конечно, не будет включено! Исследователей интересуют только «высокие» напряжения постоянного тока, но что означает «высокий» в этом контексте?

Расследование EPRI

Отчет EPRI начинается со слов: «Испытания кабелей постоянным током под высоким напряжением используются для выявления грубых дефектов или ухудшения качества…»

В этом контексте рассматриваемые напряжения совершенно ясны. в таких утверждениях, как:

«Испытания постоянным током при 40 кВ вызовут сокращение срока службы кабеля с изоляцией из сшитого полиэтилена с ускоренным старением» и

«Испытания постоянным током при 70 кВ или 55 кВ до старения не влияют на срок службы кабеля. ”

В ходе исследований рассматривались три класса кабелей из сшитого полиэтилена: новые, состарившиеся естественным образом и подвергнутые ускоренному старению в лаборатории путем прогона при почти вдвое большем рабочем напряжении при высокой температуре.

Отбор проб

Затем образцы были разделены на две группы, одна группа подвергалась испытанию на перенапряжение постоянного тока, а другая – нет. Испытательные напряжения постоянного тока, применяемые к кабелям, в 3,8–5,2 раза превышали расчетное напряжение переменного тока кабелей, обычно от 40 кВ до 68 кВ. Оба набора образцов затем подвергались дальнейшему испытанию при «ускоренном старении» напряжения переменного тока, и сравнивалось окончательное время отказа образцов.

Результаты

При некоторых испытаниях образцы, которые подвергались испытанию на перенапряжение постоянного тока, выходили из строя раньше, чем неиспытанные образцы. Например, два из протестированных кабелей вышли из строя через 346 и 887 дней, в то время как их непроверенные аналоги продержались более 928 дней. Однако результаты ни в коем случае не были однозначными, так как 32 других кабеля в исследовании не показали статистически значимой разницы между протестированными и непроверенными образцами.

Выводы исследования EPRI

Тем не менее, в свете более ранней лабораторной работы по микроскопическому анализу образования водяных деревьев и принимая во внимание ограниченную способность перенапряжения постоянного тока вызывать отказ во время испытаний, исследователи пришли к выводу, что, хотя испытания нового кабеля на перенапряжение постоянного тока проводились отсутствие риска деградации кабеля, существует потенциальный риск ускоренного старения уже состарившегося кабеля из сшитого полиэтилена.

Механизмы отказа

Исследование показало, что проблема с испытаниями на перенапряжение связана с индукцией электрического поля в изоляции порядка 230 В на тысячную долю дюйма («ты» на британском языке или « мил по-американски). В метрическом мире это эквивалентно 9050 В/мм. Это электрическое поле представляет собой проблему для значительно состарившейся изоляции из сшитого полиэтилена, поскольку диэлектрическая прочность такого кабеля может упасть ниже 300 В на тысячную дюйма (12 000 В / мм). С этого момента перенапряжение может значительно повредить изоляцию.

Исследование также установило, что когда изоляция

новая, ее диэлектрическая прочность составляет порядка 1100 В на тысячную дюйма (44 000 В/мм). Это примерно в четыре раза превышает напряженность поля, создаваемого во время испытаний постоянным током, и, следовательно, не повлияет на новую изоляцию.

Высокое напряжение

Принимая во внимание вышеизложенное, важно понимать, что перенапряжения, возникающие в кабеле, являются не просто результатом приложения постоянного напряжения – перенапряжение переменного тока также ускоряет старение – но в первую очередь высокое напряжение, используемое в испытаниях на перенапряжение.

Испытания изоляции при пониженном напряжении

Не все испытания изоляции кабелей проводятся при высоких напряжениях. На самом деле, многие испытания постоянным током обычно проводятся при напряжении 2,5 или 5 кВ. Эти электрические напряжения, возникающие в результате таких испытаний, составляют лишь от одной восьмой до одной шестнадцатой диэлектрической прочности даже сильно состарившегося кабеля из сшитого полиэтилена. Нет никаких доказательств того, что это вызывает какие-либо проблемы с изоляцией. Эти значения на самом деле значительно меньше, чем отношение напряжения к диэлектрической прочности, которое, как было доказано, не создает проблем для новых кабелей из сшитого полиэтилена.

Таким образом, испытания изоляции постоянным током при пониженном напряжении можно использовать как часть процедур ввода в эксплуатацию и технического обслуживания, не беспокоясь о повреждении кабелей из сшитого полиэтилена. Действительно, он часто используется коммунальными службами, например, с 10-минутным временем тестирования между каждой фазой и экраном и уровнем прохождения 10 ГОм. Другие утилиты используют эту форму тестирования в сочетании с другими тестами для проверки согласованности между фазами.

Почему испытание на перенапряжение постоянного тока является проблемой для сшитого полиэтилена

Хотя перенапряжения как постоянного, так и переменного тока могут ускорить старение, при типичной продолжительности испытаний, например, 30 минут, проблема для сшитого полиэтилена намного хуже при постоянном токе, чем при переменном. Это связано с тем, что электрическое поле, сохраняемое в одном и том же направлении в течение всего времени испытания, может создавать нежелательные пространственные заряды внутри изоляции из сшитого полиэтилена; при последующем повторном включении кабеля эти заряды остаются, вызывая очень высокие локальные напряжения. Нормальное напряжение переменного тока плюс объемный заряд могут вызвать электрическое дерево в изоляции, которое может перерасти в неисправность и сократить срок службы. После испытания на перенапряжение постоянного тока может пройти до 24 часов, прежде чем объемные заряды рассеются, и в большинстве случаев оставлять кабель в нерабочем состоянии так долго нецелесообразно.

Решения для испытаний кабелей из сшитого полиэтилена

Разумно утверждать, что любое испытание, предназначенное для определения состояния изоляции, должно оценивать испытуемую систему способом, максимально приближенным к ее нормальным условиям эксплуатации. Таким образом, для кабельной системы, предназначенной для работы на частоте сети переменного тока, испытание на перенапряжение переменного тока на частоте 50/60 Гц может считаться наиболее репрезентативным испытанием, особенно потому, что инверсия поля позволяет избежать образования постоянных объемных зарядов.

Однако на частоте сети кабель представляет собой большую емкостную нагрузку с типичными значениями 300 пФ/м. Таким образом, кабель 66 кВ длиной 500 м, испытываемый при переменном напряжении 100 кВ, будет иметь емкостную нагрузку 470 кВА. Ясно, что для обеспечения такой нагрузки потребуется большая, тяжелая и очень дорогая тестовая система. А если бы такая тестовая система питалась от однофазного источника 400 В, то требуемый входной ток превышал бы 1 кА! Даже если бы использовалась последовательная резонансная тестовая установка, которая снижает требования к входной мощности, она все равно была бы большой и дорогой. Однако иногда альтернативы нет, и доступ к такому специализированному оборудованию время от времени требуется некоторым коммунальным службам и многим производителям оборудования и кабелей.

Однако в обычных полевых условиях тестеры СНЧ (очень низкой частоты) часто являются приемлемым и гораздо более удобным вариантом, но они по-прежнему требуют тщательного рассмотрения уровней напряжения и методов тестирования.

VLF AC Techniques

Очевидно, что снижение емкостной нагрузки кабеля поможет облегчить практические испытания, поэтому испытания СНЧ проводятся на частотах ниже 1 Гц. Снижение тестовой частоты до 0,1 Гц, частоты, наиболее часто используемой для тестирования СНЧ, означает, что выходная мощность, необходимая от тестера, уменьшается в 500 раз, что делает его гораздо более практичным предложением для полевых испытаний.

Руководство IEEE по полевым испытаниям кабелей с использованием СНЧ (IEEE 400.2, таблица 1) суммирует испытательные напряжения СНЧ, применимые к различным типам кабелей, с разделением каждого на категории для испытаний при установке, приемке и техническом обслуживании.

Продолжительность испытаний для СНЧ значительно больше, чем для испытаний 5/10 кВ постоянного тока. Рекомендуемая продолжительность обычно составляет 30 или 60 минут на тест, что может сделать процесс длительным, когда необходимо тестировать каждую фазу отдельно.

Проведены полевые исследования отказов, связанных с испытаниями, в поддержку первоначальных лабораторных исследований, которые привели к разработке испытаний ОНЧ. Это показало, что «тесты СНЧ в IEEE Std. Уровни 400.2 не наносят значительного ущерба кабельным системам».

Обратите внимание, однако, что это исследование также предостерегает от повышения рекомендуемых значений напряжения СНЧ для кабелей, подвергшихся эксплуатации в полевых условиях, в попытке сократить время испытаний (скажем, 15 минут на фазу), поскольку это может вызвать проблемы с множественными отказами.

Новые кабели, напротив, могут выдерживать более высокие напряжения, как определено, например, в IEC605202-2, который включает испытательное напряжение для новых кабелей 3Uo при 0,1 Гц в течение 15 минут. Так что это еще один случай, когда необходимо четко понимать, какая высота является достаточно высокой, а какая — слишком высокой!

Можно подумать, что очень низкие используемые частоты могут неадекватно отражать напряжения в кабеле, когда он работает на частоте сети. По этой причине адаптированная форма волны, известная как «косинусно-прямоугольная», часто используется в испытательных установках СНЧ. Этот сигнал представляет собой прямоугольную волну с передним и задним фронтами, которые точно соответствуют наклону синусоиды промышленной частоты. Это означает, что напряжения, возникающие в кабеле при испытании косинусно-прямоугольным сигналом, более репрезентативны по сравнению с теми, которые кабель испытывает при нормальной эксплуатации.

Косинусно-прямоугольный СНЧ для тестирования длинных кабелей

Этот косинусно-прямоугольный сигнал рекомендуется стандартами IEC, DIN VDE, документами по гармонизации HD620

и IEEE400. В документе СИГРЭ об опыте испытаний кабелей в США не было обнаружено существенной разницы в диагностических возможностях синусоидальной и косинусно-прямоугольной формы волны, но косинусно-прямоугольное оборудование позволяет проводить испытания на нагрузках с более высокой емкостью, что делает можно тестировать более длинные кабели, чем те, которые можно протестировать с помощью сравнимого синусоидального испытательного комплекта.

Лошади для занятий…

Практические советы по полевым испытаниям кабелей можно резюмировать следующим образом: Оборудование среднего напряжения, включая кабели с сшитым полиэтиленом, не опасаясь возникновения неисправностей, либо в качестве недорогого теста «годен-нет», либо, на некотором оборудовании, в качестве диагностического теста изоляции с использованием таких методов, как шаговое напряжение, индекс поляризации или диэлектрический разряд. При обычно используемых напряжениях и длительности нет признаков ухудшения изоляции кабелей из сшитого полиэтилена.

2. Проверочное испытание «Hi-Pot» постоянного тока при напряжении 40/70 кВ или выше (испытание на перенапряжение)

Может проводиться при вводе в эксплуатацию любого нового кабеля, хотя некоторые типы дефектов могут быть пропущены.

Не следует проводить испытания состарившихся кабелей из сшитого полиэтилена или других кабелей с твердым диэлектриком во время цикла технического обслуживания, но их можно проводить для многослойных кабелей.

Сопротивление изоляции кабеля 10 кв норма: Сопротивление изоляции кабеля 10 кв норма – Tokzamer
