Соединение сип с медным кабелем на вводе
Опубликовано: 20.07.2022
Содержание
- На что обратить внимание
- Как может осуществляться соединение
- Щит учета установлен на опоре линии
- Щит на стене дома
- СИП + СИП
- Полезное видео
- Заключение
Сип является проводом, который пользуется высоким спросом, поэтому важно знать, как именно им пользоваться. Это довольно новое решение в кабельной продукции, которое обладает рядом преимуществ. Используя его, вы отдаете предпочтение надежности, длительному сроку службы.
Нередко возникает необходимость соединять такую кабельную продукцию с привычным медным кабелем, важно узнать особенности подключения.
На что обратить внимание
Часто соединения является актуальным при подключении к дому или даче электроэнергии. Самым важным моментом в таком деле является выполнение технических условий. Они получаются в компании, которая подключает вас к общей электрической сети. В данной документации указываются рекомендуемые проводники, а также способ подключения.
Как может осуществляться соединение
Соединение может быть различным, в частности оно зависит от расположения щита учета.
Щит учета установлен на опоре линии
Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом. Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.
При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик.
В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.
Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.
Внимание! Соединять провода, которые созданы из разных материалов, недопустимо. В таком случае, нельзя будет избежать появления коррозии.
Щит на стене дома
В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода.
А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.
Некоторые используют специальную гильзу, а затем проводят опрессовку.
Но такой метод считается неоправданным по нескольким причинам:
- потребуется специальное приспособление;
- такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
- другая технология обеспечит большую прочность, нежели гильза.
СИП + СИП
Возможен и такой вариант, при этом важно учитывать поставленные вами цели.
Соединение проводов между собой может различаться по видам:
- требуется для питания вашего здания;
- соединение магистрали, когда не хватает длины.
В случае, когда не хватает провода по длине, должны использоваться специальные зажимы MJPT.

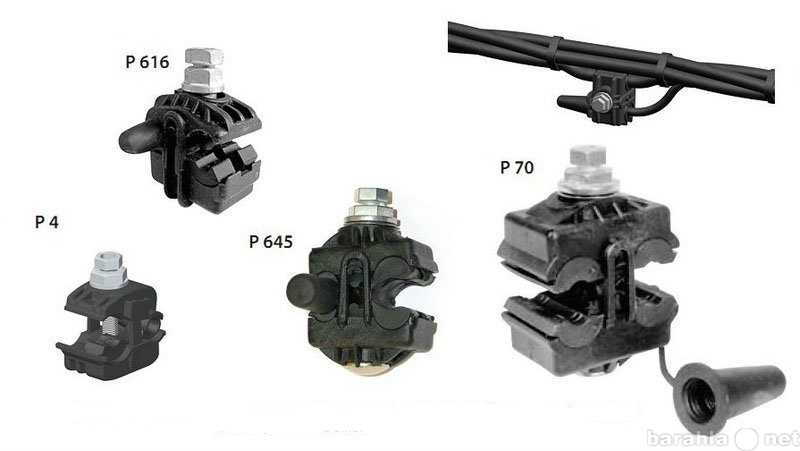

В другом случае можно воспользоваться прокалывающим зажимом.
Полезное видео
Дополнительную полезную информацию вы можете почерпнуть из видео ниже:
https://www.youtube.com/watch?v=Tu58_l3YrDg
https://www.youtube.com/watch?v=FZuyfyoMclI
https://www.youtube.com/watch?v=qJ0brO18Ojk
https://www.youtube.com/watch?v=5n9nMq1hzs0
Заключение
В заключение стоит сказать, что нужно быть предельно внимательным при осуществлении подключения, следовать данным советам. Такая простая информация позволит вам придерживаться техники безопасности, выполнять работу грамотно и профессионально.
Переход с СИП на ввг. Как соединить провода СИП между собой
Содержание
- Переход с СИП на ввг. Как соединить провода СИП между собой
- Соединение СИП кабеля между собой. Как соединить СИП и кабель?
- Соединение СИП и аввг. Как соединить провод СИП с медным кабелем
- На что обратить внимание
- Как может осуществляться соединение
- Щит учета установлен на опоре линии
- Щит на стене дома
- СИП + СИП
- Полезное Заключение
- Заключение
- Как соединить СИП с алюминиевым проводом.
Соединение СИП проводов
- Как осуществить соединение СИП проводов, а пролете ВЛИ
- Соединительные зажимы MJPT
- Принцип промежуточного соединения СИП
- Пример промежуточного соединения СИП провода
- Соединительный зажим MJPB
- Соединительный зажим MJPB
- Ответвление от СИП. Устройство СИП
- Как соединить СИП с сипом. Ввод в дом проводом СИП
Соединение СИП проводов
Переход с СИП на ввг. Как соединить провода СИП между собой
Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.
Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.
Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.
Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.
Поэтому соединять провода СИП-4 между собой можно только между двух анкерных зажимов.
Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.
Причем эти зажимы используйте для фазных проводников . Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.
В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.
Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.
Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.
Соединение СИП кабеля между собой. Как соединить СИП и кабель?
При подключении частных домов может возникнуть вопрос, как выполнить переход с СИП на кабель, например АВВГ либо ВВГ? Исходя из возможного ассортимента изделий и материалов дам свое решение, на мой взгляд самое простое и самое дешевое.
Если вы щит учета устанавливаете на фасаде дома либо на опоре линии электроснабжения, то провод СИП можно завести прямо в щит и никакие переходы делать не нужно.
Однажды заказчик пожелал установить щит учета внутри дома. Можно или нет – это отдельная тема. На тот момент, а это было несколько лет назад, сказал ему, что лучше завести СИП прямо в дом через чердак в металлической трубе. Но, это решение мне не очень нравится. Как сделал заказчик по факту, мне не известно.
Можно ли использовать прокалывающий зажим для соединения СИП и АВВГ? Однозначного ответа я не получил, все-таки изоляция у них разная и никто не может гарантировать результат. Пока не попробуешь — не поймешь
Соединение СИП с кабелем.
Если же вам все-таки необходимо переходить с СИП на кабель, то я не советую использовать медный кабель. Если рассматривать частный дом, то к дому, как правило, подходит СИП 2×16, а это соответствует медному кабелю ВВГ 2×10.
Почему 16мм? – см. Подключение PEN-проводника в частном доме.
Для соединения СИП 2×16 и АВГГ 2×16 можно использовать 2 варианта:
1 Гильза медная луженая соединительная + лента самоспекающаяся СП 0,76×19.
Гильза+лента
Данная гильза позволяет соединять не только алюминиевые кабели, но и медные, а также алюминий – медь. Для соединения подойдет гильза ГМЛ-16 (или любой другой аналог).
После опрессовки гильзу изолируем лентой самоспекающейся СП.
Самоспекающаяся лента СП изготовлена на основе этиленпропиленового каучука, который вулканизируется при намотке и образует монолитную структуру. Участок изоляции кабеля, восстановленный лентой СП, не требует механического или температурного воздействия после наматывания.
2 Гильза медная луженая соединительная + термоусаживаемая труба.
Гильза + термоусаживаемая трубка
В данном случае вместо самоспекающейся ленты используется термоусаживаемая трубка, стойкая к ультрафиолету. Здесь главное не забыть сначала надеть трубку на провод.
Соединять сечения 16 и 10 – не очень хорошее решение, нужно искать специальные гильзы (типа ГМА-16/25 и т.п.).
Соединение СИП и аввг. Как соединить провод СИП с медным кабелем
Время чтения: ~ 3 мин.
Сип является проводом, который пользуется высоким спросом, поэтому важно знать, как именно им пользоваться. Это довольно новое решение в кабельной продукции, которое обладает рядом преимуществ. Используя его, вы отдаете предпочтение надежности, длительному сроку службы.
Нередко возникает необходимость соединять такую кабельную продукцию с привычным медным кабелем, важно узнать особенности подключения.
На что обратить внимание
Часто соединения является актуальным при подключении к дому или даче электроэнергии.
Самым важным моментом в таком деле является выполнение технических условий. Они получаются в компании, которая подключает вас к общей электрической сети. В данной документации указываются рекомендуемые проводники, а также способ подключения.
Как может осуществляться соединение
Соединение может быть различным, в частности оно зависит от расположения щита учета.
Щит учета установлен на опоре линии
Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом. Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.
При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.
Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.
Внимание! Соединять провода, которые созданы из разных материалов, недопустимо. В таком случае, нельзя будет избежать появления коррозии.
Щит на стене дома

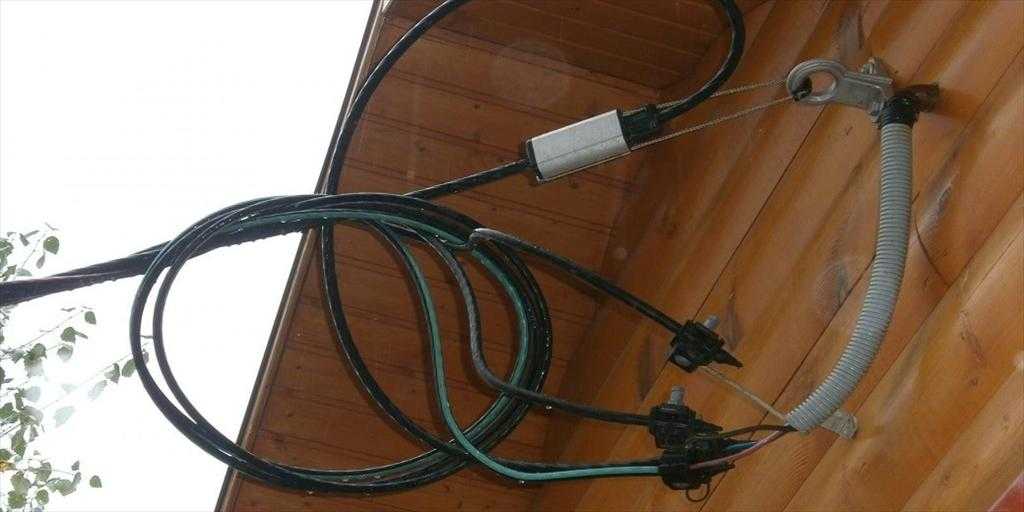

В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит.
При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.
Некоторые используют специальную гильзу, а затем проводят опрессовку.
Но такой метод считается неоправданным по нескольким причинам:
- потребуется специальное приспособление;
- такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
- другая технология обеспечит большую прочность, нежели гильза.
СИП + СИП
Возможен и такой вариант, при этом важно учитывать поставленные вами цели.
Соединение проводов между собой может различаться по видам:
- требуется для питания вашего здания;
- соединение магистрали, когда не хватает длины.
В случае, когда не хватает провода по длине, должны использоваться специальные зажимы MJPT. В другом случае можно воспользоваться прокалывающим зажимом.
Полезное
Заключение
В заключение стоит сказать, что нужно быть предельно внимательным при осуществлении подключения, следовать данным советам. Такая простая информация позволит вам придерживаться техники безопасности, выполнять работу грамотно и профессионально.
Источник: https://cabel-electro.ru/stati/soedinit-sip-s-mednym-kabelem-kak-soedinit-sip-i-kabel
Как соединить СИП с алюминиевым проводом. Соединение СИП проводов
Не всегда удается провести неразрывную «нитку» воздушной линии электропередачи между двумя столбами. Приходится соединять два провода СИП ВЛИ (воздушной линии электропередачи выполненной самонесущими изолированными проводами СИП) в пролете. Для такого рода соединений выпускаются специальные соединительные зажимы, например MJPT и MJPB. Как производится соединение СИП проводов соединительными зажимами MJPT и MJPB, и какие еще выпускаются зажимы для соединения самонесущих проводов пойдет речь в этой статье.
Как осуществить соединение СИП проводов, а пролете ВЛИ
Особенностью соединенияв пролете или так называемого, промежуточного соединения это горизонтальная нагрузка, которая будет воздействовать на соединение. Самонесущие изолированные провода, не поддерживаются тросами, и вся нагрузка от тяжения провода приходится на несущею нулевую жилу. Отсюда основное требование к промежуточному соединению: оно должно быть прочным, как механически, так и электрически. Также помним о герметичности соединения.
Соединительные зажимы MJPT
Для промежуточных соединений СИП проводов выпускаются зажимы MJPT . Правильное название соединительные зажимы для соединения нулевой несущей жилы и соединения, фазных жил СИП провода.
Другая маркировка соединительных зажимов от компании ИЭК: гильза изолированная фазная ГИФ и гильза изолированная нулевая ГИН.
Принцип промежуточного соединения СИП
Зажимы типа MJPT являются прессуемые. То есть, само соединение жил СИП производится с помощью ручного пресса.
Внутри зажима есть специальный соединительный зажим. С проводов СИП снимается изоляция, две жилы с обеих сторон вставляются в зажим и прессуются. Прессование производится шестигранной матрицей вставленной в пресс. На готовое соединение надевается герметичная гильза. Для наглядности зажимы имеют цветовые маркировки, вернее могут иметь цветовые маркировки.
Стоит отметить, что зажимы MJPT позволяют соединять как изолированные провода СИП, так и не изолированные провода ЛЭП. Причем как медные, так и алюминиевые, так и медные с алюминиевыми.
Пример промежуточного соединения СИП провода
В качестве примера посмотрим соединение магистрального СИП провода.
Соединительный зажим MJPB
Соединительный зажим MJPB предназначен для промежуточного соединения СИП сечением от 4 до 35 мм. Наиболее применяемые зажимы MJPB 16 (для СИП 16 мм), как раз для промежуточного соединения ответвлений к абонентам или линейных ответвлений от магистрали.
Технология соединения СИП MJPB аналогична.
- Расшиваем провод Сип.
- Снимаем с жил изоляцию нужной длины
- Зачищаем жилы металлической щеткой
- В пресс HT50 вставляем матрицу E140
- Жилы вставляем в гильзу зажима до упора
- Производим прессовку.
В завершении замечу: категорически запрещено использовать для промежуточного соединения СИП.
Источник: https://360doma.ru/stati/soedinenie-sip-s-mednym-kabelem-na-vvode-v-dom-kak-soedinit-provod-sip-s-mednym-kabelem
Ответвление от СИП. Устройство СИП
Подходящие к дому ответвления от СИП провода состоят из нескольких алюминиевых проводников, защищённых прочной изоляцией из сшитого полиэтилена (смотрите рисунок ниже).
Устройство СИП
По трём рабочим жилам в строение подаются фазы A, B и C кабеля, а к четвёртой – подключается нулевой защитный проводник. Иногда ответвление к строению от воздушной линии организуется самонесущим проводом, в котором отсутствует нулевая жила.
Дополнительная информация. Отдельные виды СИП выпускаются в виде проводников, лишённых защитной изоляции.
В ответвлениях, предполагающих соединение СИП с медным кабелем, могут применяться провода с жилами сечением порядка 16-ти миллиметров квадратных (использование меньшего показателя запрещено требованиями ПУЭ). Однако этот размер очень неудобен для сочленения с тонкими жилами ВВГ, поэтому такое соединение нуждается в специальном переходнике.
Кроме того, для формирования ответвления к частному дому может применяться провод марки СИП-2, имеющий несущую нулевую жилу. При его обустройстве, в соответствии с нормативами, максимальный пролет между двумя креплениями не должен превышать 25-ти метров.
Дополнительная информация. Если расстояние от строения до ответвления от линии электропередач составляет более 25-ти метров, для того чтобы соединить провод с домом потребуется установить ещё одну (промежуточную) опору.

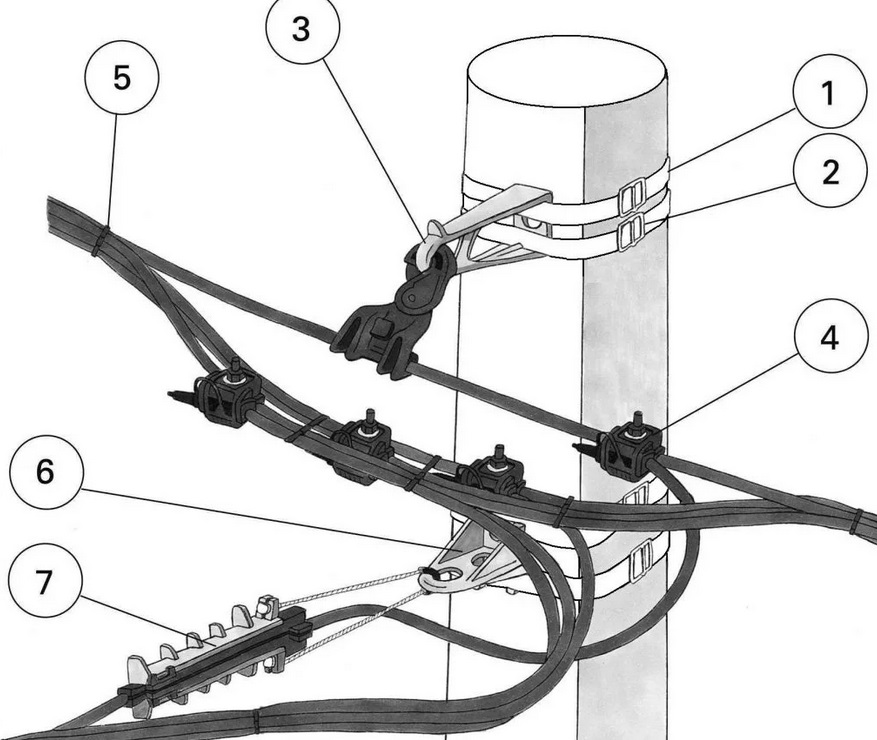

На ней обустраиваются соединения проводов СИП между собой с дальнейшим оформлением прямого ответвления от магистральной линии к обслуживаемому дому. На стене это подключение фиксируется посредством особого кронштейна, оснащённого анкерным зажимом.
Для несущего провода СИП-2 такой зажим может выполняться в виде отдельной зажимной плашки (смотрите рисунок «а» ниже), а для СИП-4 используются специальные приспособления с одновременным захватом всех жил (рисунок «б»).
Крепления для СИП-2
Обратите внимание! Такой способ крепления обеспечивает равномерное распределение натяжения между проводами.

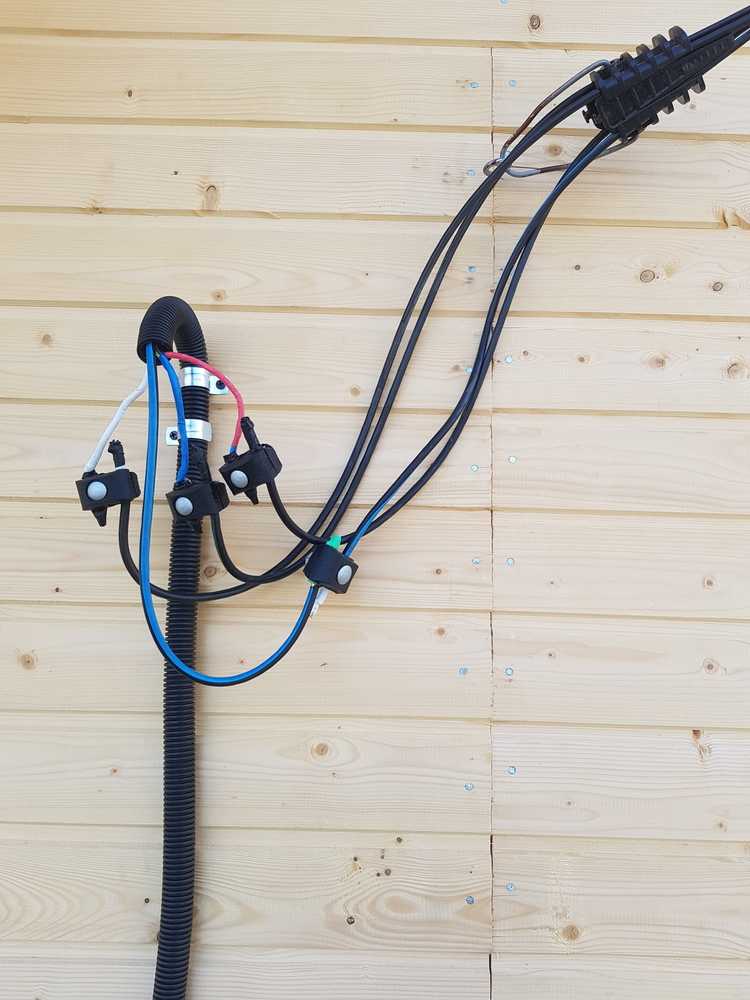

Прокладываемые в доме жилы медного кабеля ВВГ соединяются с проводами СИП посредством прокалывающих зажимов. Такие проколы гарантируют надёжное электрическое соединение, исключающее необходимость в удалении изоляции.
Как соединить СИП с сипом. Ввод в дом проводом СИП
Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.
Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:
- Провод СИП 2х16 длинной — 12 метров;
- Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
- Зажимы прокалывающие ответвительные — 2 штуки;
- Оцинкованный уголок с отверстиями — 1 штука;
- Герметичная коробка с DIN рейкой — 1 штука;
- ПВХ гофра с креплениями — 20 метров;
- Двужильный медный кабель АВВГ 2х10 — 15 метров.
- Автоматический выключатель EKF ВА47-73 — 2 штуки.
С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.
Монтаж СИП на фронтоне дома
Анкерный зажим СИП
Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!
7.4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение.
Применение кабелей с горючей полиэтиленовой изоляцией не допускается.
Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.
Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.
SIP-линия
и SIP-магистраль: в чем разница?
Что, если бы вы могли модернизировать свою традиционную телефонную систему без больших затрат? SIP-линии позволяют вашему стационарному телефону отправлять и принимать звонки через Интернет. Это имеет огромное значение по сравнению с тем, чтобы полагаться только на медные провода для деловых коммуникаций.
Как? Во-первых, традиционные телефонные линии могут обрабатывать только голосовые данные.
Используя SIP, ваши существующие сетевые кабели передают мультимедийные сигналы для голосовой связи, обмена мгновенными сообщениями и видеоконференцсвязь .
Для дополнительной емкости вам понадобится SIP Trunking . SIP Trunk может спасти вашу офисную систему связи от устаревания. Это также делает масштабирование гораздо более рентабельным, когда вам нужны дополнительные телефонные линии для поддержки ваших бизнес-потребностей.
Одна магистраль SIP может иметь сотни линий SIP для дополнительного объема вызовов или большего количества одновременных вызовов.
Обзор:
- Что такое SIP-магистраль?
- Описание SIP-транкинга
- Что такое SIP-линия?
- Линия SIP против SIP Trunk
- Преимущества SIP Trunking
10 аббревиатуры. в Интернете.
Связанный: Хостинговая АТС против SIP-транкинга: 7 главных различий и почему это важно
Что такое SIP-транк?
Магистраль SIP относится к среде связи, которая соединяет УАТС или УАТС компании с сетью. Он работает как цифровая версия традиционной телефонной линии.
Как следует из названия, магистраль SIP аналогична стволу дерева, у которого может быть много ветвей. Каждая ветвь представляет собой уникальную линию или добавочный номер телефона.
Несколько линий SIP могут совместно использовать одну магистраль SIP. Например, у компании может быть одна SIP-магистраль, достаточная для поддержки многих настольных телефонов, программных телефонов и мобильных телефонов. Каждый телефонный звонок использует одну линию, которая потребляет определенное количество полосы пропускания.
Связанный: Что такое SIP-прокси? Как работает SIP-сервер?
Что такое SIP-транкинг?
SIP-транкинг — это метод, позволяющий служебным телефонам работать через интернет-соединение вместо традиционного стационарного телефона. Технически это также расширяет возможности обработки мультимедиа как POTS, так и базовых Телефонные сети с поддержкой VoIP .
SIP-транкинг позволяет компаниям передавать и получать различные типы данных, включая голосовые вызовы, текст и видео.
Магистраль SIP отличается от SIP-телефона. SIP-телефон — это устройство (например, настольный телефон или громкая связь), которое может совершать телефонные звонки по протоколу SIP.
Это можно считать качественным скачком в сфере деловых коммуникаций. Это связано с его радикальными преимуществами, когда речь идет об экономии средств, масштабируемости, гибкости и окупаемости инвестиций.
Что такое SIP-линия?
Линия SIP относится к ответвлению, идущему от магистрали SIP. Его также называют каналом или сеансом. Линии SIP действуют как полосы, которые используются для обмена данными связи между двумя точками или местоположениями.
В сеансе вызова линия SIP представляет собой единичную емкость для поддержки одного входящего или исходящего вызова.
Из одной магистрали SIP можно настроить очень большое количество линий SIP. В колл-центрах VoIP одна SIP-магистраль может содержать сотни SIP-каналов. Каждый вызов занимает один канал. Таким образом, большинству предприятий обычно требуется только один SIP-транк, чтобы покрыть все свои потребности в связи.
Точное количество SIP-линий, необходимых компании, зависит от среднего количества одновременных вызовов, которые она обрабатывает в любое время рабочего дня.
В зависимости от поставщика услуг (ITSP) компания может иметь план SIP-транкинга, включающий:
- Неограниченное количество линий SIP
- Фиксированное количество линий SIP с неограниченным количеством минут
- Количество минут сеанса, которое может быть распределено по неограниченное количество каналов
- Несколько соединительных линий для нескольких офисов, где все пользователи находятся в одной вызывающей сети
SIP-линия и SIP-магистраль
SIP-транки легко спутать с SIP-линиями.
Они могут быть взаимозаменяемы в некоторых контекстах.
Думайте об этом как о стволе дерева и его ветвях
Базовая аналогия дерева (ствола) с множеством ветвей (линий) должна иллюстрировать разницу между двумя терминами.
… Или шоссе против его полос
Магистраль SIP также можно рассматривать как шоссе. В этой аналогии несколько полос, составляющих автостраду, представляют собой линии SIP. Транспортные средства, движущиеся в противоположных направлениях, представляют собой пакеты данных, которые передаются из одной точки в другую.
Знание различий имеет значение, когда речь идет о построении и ценообразовании вашей телефонной связи. Магистраль SIP соединяет вашу служебную телефонную службу с ТСОП через вашего интернет-провайдера. Линия SIP представляет собой один вызов в магистрали SIP.
Емкость SIP-линий и SIP-транков
SIP-транк имеет много линий, а вызов занимает ровно одну SIP-линию.
Это означает, что компания, которая обычно обрабатывает 300 вызовов в любой момент времени, должна искать службу магистрали SIP, которая может поддерживать не менее 300 линий SIP.
Даже если у вас 300 сотрудников, не все они сразу берут трубку. Проведите аудит журналов вызовов в течение обычных рабочих дней, чтобы определить фактическую пропускную способность и потребность в линиях. Допустимо, что только две трети компании могут звонить одновременно. Хотите получить второе мнение о планировании, проконсультируйтесь с директором по информационным технологиям , известным как CIO .
Стоимость магистрали SIP
Стоимость магистрали SIP и ежемесячная плата обычно зависят от количества необходимых линий SIP. Это означает, что вам необходимо оценить среднее количество звонков, которые ваша компания делает и получает каждый день. Журнал или запись входящих и исходящих вызовов может помочь вам получить более точную цифру.
Если у вас нет таких записей, основывайте свою оценку на вашем роде деятельности, местоположении и количестве сотрудников. Например, в надежном отделе продаж, службе поддержки клиентов или колл-центре может потребоваться по крайней мере одна линия на каждое рабочее место в команде.
С другой стороны, компаниям, которые не так активно используют звонки, может быть достаточно линии для каждых трех или четырех сотрудников. Не забудьте увеличить количество SIP-линий, когда вы приблизитесь к 85% их пропускной способности, и контролируйте пропускную способность сети.
Связано: Распределение цен на SIP-транки: максимизируйте свою ценность
Преимущества SIP-транкинга
Это только вопрос времени, когда стационарных телефонов устареют. Поскольку вы не хотите, чтобы ваш бизнес разорился из-за устаревших технологий, сейчас важны правильные инвестиции. Поскольку почти все становится цифровым, SIP-транкинг может помочь вам преуспеть в новой экономике.
1) Простота установки/незначительные затраты на обслуживание. Вам не нужны физические телефонные линии и другое оборудование для установки и обслуживания магистрали SIP. Подойдет надежное интернет-соединение.
2) Доступность/низкие затраты.
SIP-транков позволяют значительно сократить расходы на телефонную связь. Звонки внутри сети, а также междугородние звонки бесплатны. Между тем, международные звонки обходятся в несколько раз дешевле традиционных сборов.
3) Масштабируемость. Получить дополнительные SIP-линии намного проще, чем установить SIP-транк. Все, что вам нужно сделать, это сообщить об этом вашему SIP-провайдеру — дополнительное оборудование не требуется
4) Надежность. SIP-транков допускают лучшее управление рисками за счет избыточности и надежности услуг. Например, вы можете перенаправлять звонки на дополнительные телефоны, когда происходит редкое отключение Интернета.
5) Расширенное обслуживание клиентов. SIP-транкинг предоставляет вам полный набор мультимедийных возможностей. Это может улучшить продажи, маркетинг и обслуживание клиентов. В дополнение к голосовым сервисам в пакет можно включить SMS-сообщения, обмен файлами и веб-конференции.
По теме: Технологии колл-центров и тренды 2020 года
Заключение
SIP-транкинг — отличная инвестиция в повышение производительности вашей команды. Однако не все сервисы магистрали SIP одинаковы.
Чтобы получить лучшее предложение для вашего бизнеса, вот советы по оценке и выбору поставщика SIP:
- Проведите аудит существующей сети связи для бизнеса.
Вы уже используете VoIP или все еще испытываете затруднения с POTS? - Определите цели вашего делового общения.
Подумайте о росте численности персонала и дополнительных офисах. - Определите наиболее важные факторы, которые помогут вам в процессе выбора.
Ознакомьтесь с функциями VoIP , ценами, безопасностью, обзорами, поддержкой клиентов и местоположением. - Для установки SIP-транка требуется АТС.
Хорошая служба SIP-транкинга совместима с вашим существующим оборудованием АТС. - Прочтите сторонние обзорные сайты, чтобы оценить различные услуги и поставщиков SIP-транкинга.
GetVoIP и G2 являются источниками качества, которые необходимо проверить. - Проконсультируйтесь с несколькими поставщиками, чтобы найти долгосрочное решение.
Предоставьте им подробную информацию, чтобы они могли предложить вам лучшую цену и лучшие возможности. Проверьте их техподдержку. - Примите обоснованное решение.
Принимайте решение не только о цене, но и об общем партнерстве, которое вы устанавливаете.
SIP-транкинг для кабеля | Технологии, архивы
Транкинг протокола инициации сеанса (SIP) — это оксюморонная всеобъемлющая фраза, используемая для описания набора услуг, спрос на которые быстро растет на рынке в секторе коммерческих услуг. Магистраль известна на телекоммуникационном жаргоне как единая цепь между двумя телекоммуникационными устройствами.
SIP поддерживает соединения «один к одному», «один ко многим» и «многие к любому» без каких-либо ограничений на количество отдельных сеансов, которые могут быть установлены в рамках отдельного соединения.
Помимо этого пояснения, существуют реализации, которые хорошо работают для замены устаревших магистральных служб для предприятий малого и среднего бизнеса (SMB), определяемых менее чем 100 пользователями, а также для крупных предприятий с распределенным географическим положением. В этом обсуждении мы рассмотрим ряд вещей, известных под общим названием SIP-транкинг, и разобьем их на функциональные классы.
Приложения
Первое приложение, которое будет обсуждаться для SIP-транкинга, — это то, которое используется операторами связи и обычно не продается как услуга для конечных пользователей. Я буду называть это использование прокси-сервером маршрута. В сетях операторов связи большие объемы голосового трафика могут более эффективно передаваться по сети с помощью шлюзов SIP с временным мультиплексированием (TDM) в обход коммутируемой телефонной сети общего пользования (ТСОП).
(См. рис. 1.) Экономическая эффективность достигается за счет минимизации использования передачи обслуживания TDM от оператора к оператору и транспорта по дорогостоящему транспорту TDM. Телекоммуникационные технологи предсказывают, что со временем межсетевое соединение Интернет-протокола (IP) превзойдет и в конечном итоге заменит межсетевое соединение TDM.
Массив
Производным от прокси-сервера является пиринговое соглашение. (См. рис. 2.) Операторы связи могут договориться об обмене трафиком или услугами на уровне передачи голоса по IP (VoIP), опять же избегая PSTN.
Массив
Возможность получения дохода от малого и среднего бизнеса для кабельных операторов связана с SIP-транкингом для конечных пользователей. Вообще говоря, существует четыре различных варианта этой возможности: размещенная голосовая связь, замена канала интерфейса первичной скорости (PRI) (или T-1 через HFC), IP Centrex и SIP-транкинг к IP-PBX (частная телефонная станция).
Размещенный голос
Начиная с размещенной голосовой связи, бизнес-приложение представляет собой услугу замены телефонной линии PSTN с набором функций пользовательской телефонии, аналогичным PacketCable 1.
5. Он также предоставляет возможности управления услугами через Интернет, которые обычно доступны только предприятиям, имеющим УАТС. Многие доступные возможности управления услугами превосходят возможности традиционных АТС. Устройство в помещении клиента представляет собой встроенный цифровой голосовой адаптер (EDVA), чаще называемый адаптером встроенного мультимедийного терминала SIP (EMTA). В этой конфигурации используется динамическое качество обслуживания (DQoS) PacketCable Multimedia (PCMM). Предоставляемая голосовая возможность — это аналоговая телефонная линия, и можно использовать традиционные телефонные трубки. (См. рис. 3.) Сначала компания Cox исследовала предоставление этого типа услуг с помощью кабельного модема DOCSIS и автономного ATA, но обнаружила, что проблемы с качеством обслуживания и управлением устройствами слишком сложны для решения.
ArrayT-1 через HFC
Второй областью высокого спроса является T-1 поверх HFC или PRI для обслуживания устаревших УАТС.
В этом случае локальным устройством клиента является кабельный модем DOCSIS и интегрированное устройство доступа (IAD). Предоставляемая услуга является PRI. (См. рис. 4.) PRI традиционно являются дорогими предложениями от операторов связи. Кабельные операторы могут использовать свой охват HFC для предоставления этого типа телекоммуникационных услуг по значительно сниженной цене, в отличие от выделенного четырехпроводного медного или оптоволоконного интерфейса. Это также не требует внесения изменений в АТС, принадлежащую клиенту.
Массив
Само устройство IAD может быть оснащено пользовательскими интерфейсами помимо PRI, такими как аналоговые линии FXS, если у заказчика есть такая потребность. IAD имеет возможности третьего уровня, которые можно использовать для управления IP-трафиком, включая безопасность и QoS. Одной из проблем кабельных операторов, предоставляющих эту услугу, является то, что для передачи голоса используется больше пропускной способности DOCSIS, чем в обычных жилых приложениях, поэтому требуется тщательное планирование и распределение ресурсов оконечной системы кабельного модема (CMTS).
IP Центрекс
Третье приложение, IP Centrex, полностью отказывается от аналоговых линий и каналов TDM. Устройствами в помещении клиента являются телефонные трубки VoIP (SIP-телефоны) и потенциально SIP-клиенты, работающие на других устройствах, таких как ПК и КПК. Этот тип услуги предлагает все возможности традиционного цифрового Centrex, а также множество дополнительных услуг. Доставка может осуществляться через DOCSIS или Ethernet. (См. рис. 5.)
Массив
Однако реализация
может быть сложной, так как эта служба подключается к локальной сети клиента (LAN) и вызывает все вопросы безопасности и управления трафиком, которые возникают в этом случае. В Cox мы все еще определяем стандартную стратегию пограничной сети, сравнивая сетевое пограничное управление с помощью пограничного контроллера сеанса (SBC) или стека клиентского оборудования (CPE), который включает в себя функции безопасности маршрутизатора/брандмауэра и управления сеансом.
IP АТС
Последним приложением, в котором можно развернуть SIP-транкинг, является SIP-транкинг к IP-АТС.
IP-АТС стала доминирующим аппаратом телефонии, приобретаемым клиентами среднего и крупного бизнеса. Поставки IP-АТС несколько лет назад обогнали традиционные TDM-АТС, и эта тенденция будет продолжаться. Для этого типа клиентов большинство голосовых и голосовых интегрированных функций обеспечивается самой IP-АТС. Оператор в основном обеспечивает подключение, маршрутизацию PSTN, непрерывность бизнеса и телефонные номера.
Диапазон сложности обслуживания клиентов данного типа может быть очень широким. В простой версии используется один IP-канал с граничным устройством разграничения для одной географической IP-АТС. Поскольку существует множество производителей этих устройств, взаимодействие между сетевыми устройствами поставщика услуг и рассматриваемой IP-АТС становится обязательным. В настоящее время Cox проверяет возможность поддержки взаимодействия с пятью ведущими поставщиками IP-АТС.
Некоторым корпоративным клиентам придется иметь дело со сложными унаследованными ситуациями.
(См. рис. 6.) У них могут быть устройства разных поставщиков, разбросанные по разным адресам. В конечном счете, они будут стремиться к плавной унификации этих отдельных устройств, и создание целостных коммуникационных возможностей становится огромной проблемой интеграции для поставщика услуг. Как мы узнали в Cox, это не для слабонервных.
Массив
Крупные предприятия могут также запрашивать специальные возможности, такие как бесшовная интеграция телефонных служб с бизнес-приложениями клиентов или многоуровневое приоритетное приоритетное использование (MLPP). Часто это устаревшие функции коммутации каналов, которые широко не поддерживаются IP-устройствами, или недавно появившиеся веб-возможности, зависящие от поставщика. В таких случаях оператору, возможно, придется принимать трудные решения, такие как разработка необработанных функций или дорогостоящая устаревшая интеграция, чтобы выиграть бизнес SIP-транкинга.
Резюме
Таким образом, SIP становится доминирующим протоколом для голосовых услуг следующего поколения.
Протокол и его расширения могут в конечном итоге заменить все устаревшие механизмы PSTN для предоставления голосовых услуг. SIP-транкинг — отличная возможность для кабельных операторов получить новый доход в коммерческом пространстве, но требует нового мышления, чтобы использовать возможности для повышения ценности услуг связи для клиентов.
Для тех, кто только вступает на этот путь, сначала узнайте, где находятся ваши реальные рыночные возможности, разработайте максимально стандартную реализацию и не экономьте на качестве и надежности. Здравый смысл подсказывает, что опыт работы с мобильными телефонами привел к тому, что общественность потеряла чувствительность к более низкому качеству голоса. Поскольку коммерческие клиенты полагаются на услуги голосовой связи, чтобы вести свой бизнес и зарабатывать деньги, Кокс усвоил несколько очень тяжелых уроков о том, как мало терпимости на коммерческом рынке к чему-либо меньшему, чем «операторский класс».
Брюс МакЛеод — исполнительный директор по голосовым технологиям и инженерии компании Cox Communications.
Боковая панель: Фон SIP
Интересно, что в то время как SIP обычно считается протоколом передачи голоса по Интернету (VoIP), его первоначальные изобретатели — Марк Хэндли, Хеннинг Шульцринн и их академические группы — задумали возможность мультимедийной связи в реальном времени для плоской сети, где голос был всего лишь одним элементом обслуживания. и не основная цель. Эта концепция была первоначально описана в черновике Интернета как протокол объявления сеанса (SAP) в 1919 году.96 и превратился в RFC 2543, протокол инициации сеанса, и стал краеугольным камнем рабочей группы Multi-Party Multimedia Session Control, чья предыдущая работа включала протокол потоковой передачи в реальном времени (RTSP). MMUSIC по-прежнему является хранителем SIP.
Базовый документ SIP был доработан, и в настоящее время широко распространенная версия задокументирована в RFC 3261. Желательные черты SIP как протокола VoIP сводятся к простоте и гибкости. Сам SIP имеет всего несколько команд, что делает его простым, но использует протокол описания сеанса и многочисленные расширения RFC 3261, обеспечивающие большую гибкость.
Добавить комментарий
