Серия прибора- “Pro”, то есть считается профессиональным прибором. Судя по надписям на корпусе прибора и упаковки- иготовитель не Китай, а написано что произведен в “Конкорд, Онтарио, Канада”. Так ли это на самом деле- трудно сказать, написать можно все что угодно конечно, но смотрится детектор великолепно- строгий и лаконичный дизайн, минимум настроек и приятная цветовая гамма. Может и в самом деле он канадский? ))) Посмотрим как поведет себя в эксплуатации этот профессиональный детектор для обнаружения скрытой электропроводки! Кстати…
Применяться детектор может не только для того что бы найти электропроводку в стене, но и для обнаружения в стенах деревянных балок, перекрытий и металлических предметов. С помощью электрических сигналов прибор сканирует стену и на дисплее показывает обнаруженные предметы, а так же издает звуковой сигнал. На корпусе детектора под дисплеем расположен переключатель режимов: Левое положение- режим поиска деревянных объектов “STUD” Среднее положение- поиск проводов под напряжением “AC WIRE” Правое положение- поиск металлических объектов “METAL”
В инструкции по эксплуатации написано что этот детектор скрытой проводки находит только провода находящиеся под напряжением и причем только переменного электрического тока. Если электропроводка отключена- детектор беспомощен…
При нажатии на нее детектор автоматически начинает свою калибровку, то есть перед применением его надо откалибровать для точности отыскания проводов под напряжением. Делается это очень просто- надо поднести к стене в месте предполагаемого нахождения скрытой электропроводки и нажать на кнопку. В зависимости от толщины стены и глубины расположения провода детектор сам настроит степень индукции. Если провод далеко- индукция будет максимальная, если провод рядом то будет настроена подходящая степень индукции. При калибровке надо знать что детектор будет неправильно настроен если калибровать его на материалах с высокой плотностью или влажных, свежепокрашенных поверхностях. После того как детектор откалибровали, начинают водить им по стене и при обнаружении электропроводки под напряжением прибор издаст сигнал и на дисплее в левом верхнем углу замигает значок (пиктограмма)- молния в треугольнике.
Кстати этот значок будет появляться при любом положении переключателя режимов, даже если искать только деревянные балки и по пути попадется электропроводка- прибор сразу покажет это. Я пробовал- в принципе с помощью этого детектора можно довольно точно определить где идет провод, буквально с погрешностью примерно 2-3 сантиметра, что я считаю очень хорошо.
Рабочее положение прибора в инструкции не написано нигде, но я опытным путем установил что детектор надо прикладывать задней поверхностью полностью на стену и водить по стене из стороны в сторону. При подходе к проводу появится сигнал и замигает пиктограмма, не останавливаясь веду его дальше до исчезновения сигнала и засекаю две точки- начало появления сигнала и его исчезновение. Между этими точками ровно посередине и должен находиться провод под напряжением. Я пробовал на домашней электропроводке и у меня расстояние между точками получалось около 5-6 см. Если прибор делал перпендикулярно стене- показывал неточно или совсем ничего.
В технических характеристиках прибора написано что электропроводку он может находить на глубине до 2 дюймов- то есть примерно 5 см. Деревянные балки- только на3/4 дюйма, а металлы в стене- до 1,5 дюймов. Диапазон рабочих температур- от 5 до 40 гр. по цельсию. Размеры в миллиметрах- 180х75х30, вес около 170 гр. Вот такой замечательный детектор для отыскания проводки я заимел! Жду ваших ответов в комментариях друзья! Просто заполни форму:

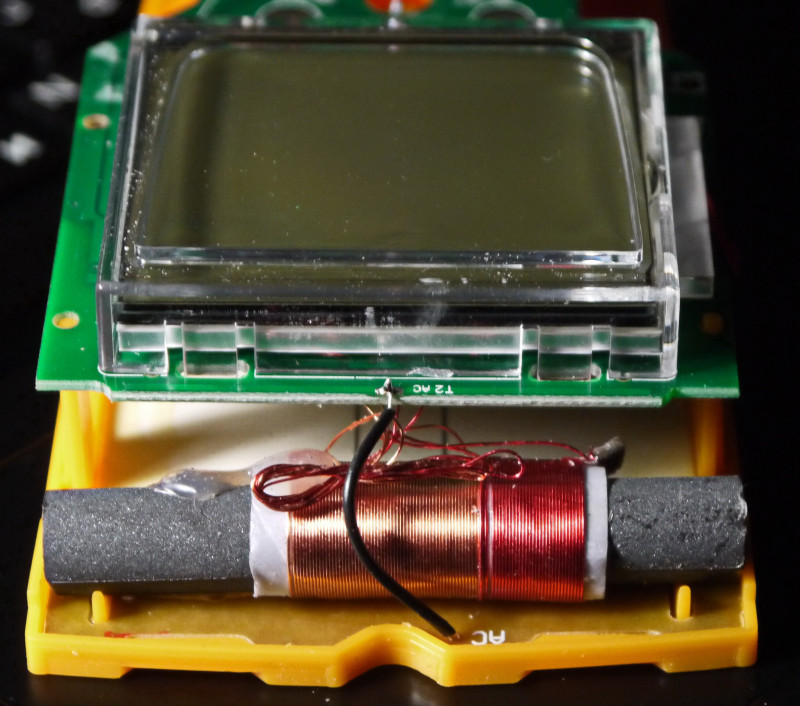

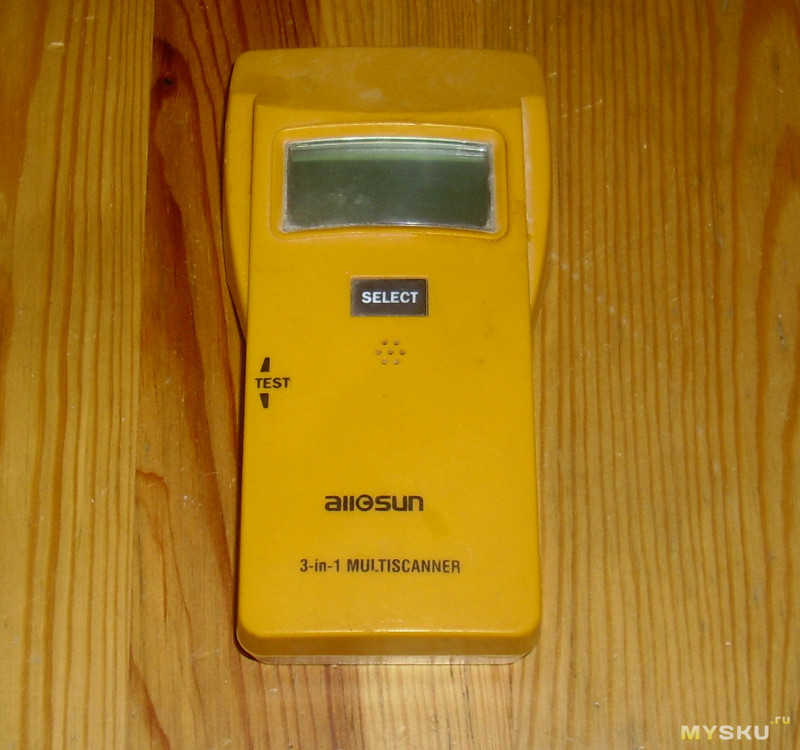

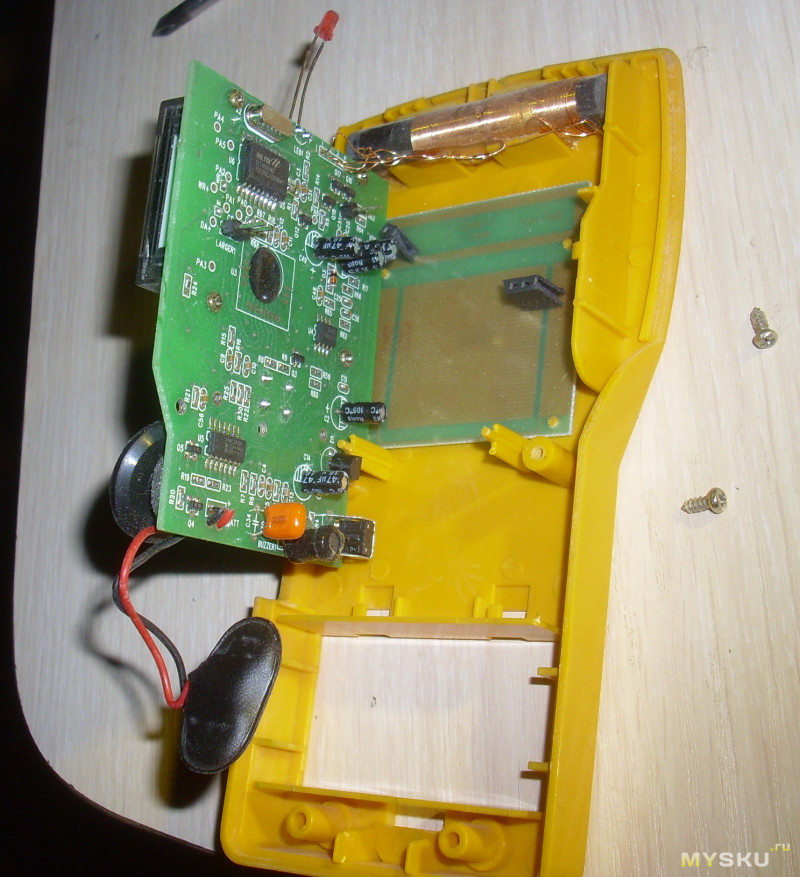

ceshka.ru Детектор скрытой проводки, дерева, железа в стенахРаботаю электриком, часто возникает проблема поиска скрытой проводки в стенах. Иногда для поиска пробоя проводки — если не работает розетка, иногда чтоб не повредить проводку в стене при штроблении и сверлении. Было куплено 5 сканеров проводки, два из них онлайн. В итоге я остановился на том, что на фотографии, его обзор с фото внутренностей, видео применения далее. Детектор скрытой проводки был куплен лет 5 назад в каком то китайском магазине, цена была около 20$. Самые дешевые варианты на сегодня я нашел на Ebay, ссылка в заголовке. Они же есть на али в поиске по словам all-sun, stud finder, stud detector. Позволяет находить проводку в сплошных и не сплошных стенах, деревянные бруски, железо. Проводку ищет под напряжением, разницы в величине нагрузки на проводку не заметил, специально проверял как ищет провод под током и просто с напряжением. Для включения нужно нажать и подержать кнопку сбоку, ложные включения исключены. Детектор включается в том режиме, в котором был последний раз, есть память режимов. Когда включен, на экране появляется один из символов — молния, ключ или брусок, обозначающий режим поиска. Режимы меняются кнопкой SELECT на морде прибора. Допустим, нужно найти провод в стене под напряжением. Подносим детектор к стене в том месте, где провода точно нет (считаем это нулевой напряженностью поля), нажимаем боковую кнопку TEST — прибор издает короткий писк- калибруется по той напряженности поля, считая ее нулевой. Ведем детектор перпендикулярно предполагаемому месту залегания провода, на дисплее видна шкала, показывающая близость проводов под напряжением. Кнопку TEST при этом нужно держать. Если шкала зашкаливает то прибор пищит. Если область, в которой прибор пищит-зашкаливает широкая, то я отмечаю начало и конец области (в верхней части прибора есть красный светодиод, показывающий где отмечать), отпускаю кнопку, подвожу прибор к краю отмеченной области, зажимаю кнопку заново -прибор снова калибруется уже под другую напряженность поля, провод ближе прибор понижает чувствительность. Так иногда делаю до 3-4 раз. Аналогично он работает и с металлом и с деревом. Например, помогал найти батареи в стенах панельного дома, прорезать которые мне совсем не хотелось. Помогал найти бруски и каркас крепления гипсокартона, чтоб знать, куда можно крутить шурупы, а где можно сверлить отверстие для подрозетника. Помогает при сверлении — иногда бывают неожиданные провода. Фото внутренностей — две катушки на одном каркасе и рамка видимо работают как антены для обнаружения разных материалов. Внутри пару микросхем, смд-детальки, кварц на 4 мегагерца, пьезоизлучатель. Питается прибор от батарейки типа «крона», довольно быстро автовыключается если не нажимать кнопки — батарейку никогда не высаживает. Тем более, что я давно закупил аккумуляторные батареи такого формфактора во все необходимое оборудование и меняю заряженные на разряженные раз в полгода. Больше всего у меня аккумуляторы съедают мультиметры.    Видео поиска провода под напряжением в несколько проходов с уточнением На видео видно, что можно влиять на чувствительность прибора, поднося или отдаляя вторую руку. Если положить руку на стену рядом с прибором, то чувствительность падает. Так же лучше убрать вокруг провода под напряжением, они тоже оказывают влияние на поиск. Предвижу вопрос -на какую глубину видит проводку детектор в стене? Я не могу дать однозначный ответ. Стены бывают очень разные, от блоков до высокопрочного бетона. Иногда вся стена «звенит» из за арматуры, иногда звенит непонятно от чего. Этот прибор очень помогает и, если он не видит проводов в стене, то можно грызть стену с большой уверенностью, что не повредишь провода.Видео поиска провода под напряжением, металла и дерева. От фирмы all-sun есть похожие детекторы, есть с рулеткой и калькулятором, есть без жк экрана- просто светодиодная линейка, они дешевле. Но я думаю, что принцип действия у них одинаков. Я когда то купил этот прибор и им доволен. И краткое сравнение с другими детекторами, один из которых тоже использую, если кому интересно. 1, Детектор электромагнитного излучения. Был обзор тут. Вроде что то показывает, но что непонятно. Возможно, чуйка посильнее, чем у описываемого детектора, но не прижился. 2. Детектор скрытой проводки Fazer detector 777 3. детектор скрытой проводки Meet MS-158M 4, Бесконтактный тестер напряжения. 5, Тестер напряжения с отверткой. mysku.ru Мультисканер Th310. Детектор скрытой проводки, металла и дерева.Всем привет! Здесь уже были обзоры устройств такого типа. Так что, пожалуй, дополню эту нишу еще одним приборчиком. Основная задача девайса — обнаружить в стене (потолке и т.д.) проводку, арматуру, деревянные брусья и подобные элементы перед, допустим, сверлением, штроблением или же другими манипуляциями. Для того, чтобы не попасть или же наоборот, чтобы попасть именно в эти элементы. Упаковка бюджетная, чехла для хранения нету   Корпус устройства полностью из пластика, по бокам имеются резиновые накладки   Для работы с девайсом имеется три кнопки. Кнопка включения/отключения, кнопка выбора режимов работы, кнопка запуска сканирования. В верхней части корпуса находится углубление, которое указывает на центр искомого элемента. В более дорогих приборах для этого имеется светодиод. Питание этой штуковины осуществляется батарейкой типа 6F22 (крона). Детектор имеет три режима сканирования. 1. Обнаружение деревянных или металлических элементов стены, на глубине до 38мм. 2. Режим сканирования металла. Обнаружение не только ферросодержащих металлов но и меди и алюминия на глубине до 76 мм. 3. Обнаружение проводки под напряжением. Первый режим сканирования разделен еще на три, по глубине сканирования: до 1/2 дюйма; до 1 дюйма и до 1 1/2 дюйма. Переключения между режимами осуществляется поочередным нажатием кнопки Mode. Памяти последнего используемого режима нету. При включении, по умолчанию, прибор находится в первом режиме (забегая на перед — самом функциональном). Каждому режиму соответствует своя пиктограмма на дисплее. Ниже фото их отображения в порядке соответствующем описанию.     Как видно дисплей имеет приятную зеленую подсветку. Есть еще одна пиктограмма предупреждающая о близком нахождении проводов под напряжением. Она отображается во всех режимах, то есть, поиск проводки можно производить в любом из имеющихся режимов. Для запуска сканирования необходимо приложить детектор к исследуемой поверхности и нажать и удерживать кнопку Scan, расположенную с боку на левой стороне корпуса. Прибор произведет калибровку. Нахождение его в этот момент желательно на том участке стены, где заведомо известно отсутствие проводки или других искомых элементов. В противном случае прибор исключит их из поиска и не будет на них реагировать. Поэтому для более точных результатов лучше производить калибровку в нескольких местах. То есть откалибровали, поискали, сделали отметки и по новой, но с калибровкой в другом месте. При поиске, на дисплее, отображается шкала приближенности к элементу, чем ближе тем больше делений появляется на ней, вплоть до полного заполнения при обнаружении центра элемента, этот момент сопровождается звуковым сигналом. Наиболее удобным является первый режим сканирования. При обнаружении скрытого элемента, помимо основной шкалы, появляются дополнительные стрелочки, указывающие направление, в котором необходимо смещать прибор. На изображении деревянный брусок за листом гипсокартона. Интересен факт, что прибор может определить тот же брусок за листом OSB. То есть, при калибровке на ориентированно стружечной плите, девайс продолжает искать деревянные элементы.  В этом же режиме можно искать и проводку. Точность обнаружения на уровне. Единственное, что важно при этом знать — корректность показаний при различной глубине закладки элементов. После произведенных мной замеров, наиболее корректными и стабильно точными оказались показания на максимальной глубине до 25 мм. На большей глубине прибор может находить различные конструкционные элементы стен, но с намного меньшей точностью. Глубоко замурованная проводка ему уже не доступна. В большинстве случаев дальности действия устройства достаточно, поскольку, во многих железобетонных изделиях толщина защитного слоя бетона составляет те же 20-25мм, а гипсокартонные системы в основном состоят из одного слоя гипсокатртона. Что же касается остальных двух режимов (поиск металла и поиск проводки), если кратко — они не нужны. Со всем этим справляется первый режим. Да, поиск металла работает на большей глубине, но не всегда точно, что может сыграть злую шутку. При поиске проводки под напряжением, он указывает на достаточно широкую область. Приходиться снова калибровать на краю этой области, для уменьшения чувствительности, и повторно производить поиск. Так же эти режимы лишены индикации стрелками, как в первой. Так что, на мой взляд, они больше маркетинг. Если не обращать на это внимание, то с уверенностью можно сказать, что прибор выполняет свои функции, правда с меньшей глубиной сканирования относительно заявленной. Как он работает можно посмотреть в этом ролике: В конце хотел показать начинку устройства    На этом все. Всем спасибо за внимание. Надеюсь обзор был полезен. Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта. mysku.ru Детектор скрытой проводки, дерева, железа в стенахРаботаю электриком, часто возникает проблема поиска скрытой проводки в стенах. Иногда для поиска пробоя проводки — если не работает розетка, иногда чтоб не повредить проводку в стене при штроблении и сверлении. Было куплено 5 сканеров проводки, два из них онлайн. В итоге я остановился на том, что на фотографии, его обзор с фото внутренностей, видео применения далее. Детектор скрытой проводки был куплен лет 5 назад в каком то китайском магазине, цена была около 20$. Самые дешевые варианты на сегодня я нашел на Ebay, ссылка в заголовке. Они же есть на али в поиске по словам all-sun, stud finder, stud detector. Позволяет находить проводку в сплошных и не сплошных стенах, деревянные бруски, железо. Проводку ищет под напряжением, разницы в величине нагрузки на проводку не заметил, специально проверял как ищет провод под током и просто с напряжением. Для включения нужно нажать и подержать кнопку сбоку, ложные включения исключены. Детектор включается в том режиме, в котором был последний раз, есть память режимов. Когда включен, на экране появляется один из символов — молния, ключ или брусок, обозначающий режим поиска. Режимы меняются кнопкой SELECT на морде прибора. Допустим, нужно найти провод в стене под напряжением. Подносим детектор к стене в том месте, где провода точно нет (считаем это нулевой напряженностью поля), нажимаем боковую кнопку TEST — прибор издает короткий писк- калибруется по той напряженности поля, считая ее нулевой. Ведем детектор перпендикулярно предполагаемому месту залегания провода, на дисплее видна шкала, показывающая близость проводов под напряжением. Кнопку TEST при этом нужно держать. Если шкала зашкаливает то прибор пищит. Если область, в которой прибор пищит-зашкаливает широкая, то я отмечаю начало и конец области (в верхней части прибора есть красный светодиод, показывающий где отмечать), отпускаю кнопку, подвожу прибор к краю отмеченной области, зажимаю кнопку заново -прибор снова калибруется уже под другую напряженность поля, провод ближе прибор понижает чувствительность. Так иногда делаю до 3-4 раз. Аналогично он работает и с металлом и с деревом. Например, помогал найти батареи в стенах панельного дома, прорезать которые мне совсем не хотелось. Помогал найти бруски и каркас крепления гипсокартона, чтоб знать, куда можно крутить шурупы, а где можно сверлить отверстие для подрозетника. Помогает при сверлении — иногда бывают неожиданные провода. Фото внутренностей — две катушки на одном каркасе и рамка видимо работают как антеныmysku.me |
|
||||||||||||||||||
|
|
||||||||||||||||||
|
Наконец получилось у меня приобрести для себя детектор скрытой электропроводки. Выбирал я его сам, специально по каталогу и остановил свой выбор на модели 56535 от фирмы FIT “Детектор 3 в 1″.
Неплох, ручная регулировка чувствительности. Позволяет прозванивать лампочки накаливания например, определять жилу под фазой и нулевую. Сломалось две штуки, третий покупать не стал.
Куплен в местном радиомагазине, пользовался неделю, потом подарил кому то. Вроде и функций много, а работать им не получилось.
Обзор его на муське

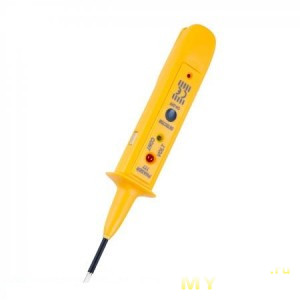

Купил оффлайн такой же, только черный. Хорош тем, что у него есть отвертка. Если совсем ничего нет, то можно пользоваться. Классическая отвертка с неонкой лучше. Валяется как последний резерв.
