Сколько нужно микрофарад на один киловатт
Подбор конденсатора, больная тема. Многие не могут провести 3 фазы. А без двигателя не обойтись. Произвести качественную работу мотора. Помогут конденсатор для запуска. Рабочий, для постоянной работы.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как подключить электродвигатель 380в на 220в
- Расчет емкости конденсатора
- Подбор конденсатора для электродвигателя 4 КВТ
- Какой нужен рабочий и пусковой конденсатор для двигателя 1.
1 киловатт
- Емкость рабочего конденсатора для трехфазного двигателя
- Господа электрики, подскажи по связке мотор 3фазы+конденсатор
- Сколько микрофарад на 1 киловатт таблица
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подключение электродвигателя на 1.1 кВт через конденсатор, и проверка двигателя в нагрузке
Как подключить электродвигатель 380в на 220в
Подбор конденсатора, больная тема. Многие не могут провести 3 фазы. А без двигателя не обойтись. Произвести качественную работу мотора. Помогут конденсатор для запуска. Рабочий, для постоянной работы. Существует много способов подбора ёмкостей. Формул расчёта. На нашем сайте В разделе покупки конденсаторов, описаны статья подбора. Формулы расчёта накопителей.. Основная работа пускового конденсатора. Первоначальный запуск движка. Рабочий конденсатор. Изготовлен для создания третьей фазы.
Средний расчёт без формул. Рабочий мкф. Но этот показатель действует на мотор без нагрузок. При запуске на холостом ходу. Следует учитывать. Напряжение в сети. Как подключены обмотки. Практика показывает. На мотор 4 кВт. Требуется пусковой конденсатор мкф. Способен запустить моторчик под нагрузкой. Рабочий конденсатор , достаточно поставить на мкф. Вполне справится с любой задачей. Важно — Чем меньше обороты, тем меньше ёмкость. После установления новых накопителей.
Периодически проверяйте корпус моторчика рукой. Перегрев корпуса. Сигнализирует о неправильном подборе конденсатора. Подведём итог. На 1 кВт. Покупайте ёмкость пусковую мкф. Устанавливается рабочая ёмкость 50 мкф. Лучшая формула расчёта. Проверена народным способом подбора. Наш магазин Предлагает полный ассортимент конденсаторов. Современные рабочие и пусковые накопители больших и малых ёмкостей.
Maksim — Ваш e-mail не будет опубликован. Подбор конденсатора для электродвигателя 4 КВТ 5 из 5 основано на 1 оценке клиента. Описание Отзывы 1 Описание товара Подбор конденсатора, больная тема. Добавить отзыв Отменить ответ Ваш e-mail не будет опубликован. Похожие товары. There are no products. Продолжить покупки.
Расчет емкости конденсатора
Многие владельцы довольно часто оказываются в ситуации, когда требуется подключить в гараже или на даче такое устройство, как трехфазный асинхронный двигатель к различному оборудованию, в качестве которого может выступать наждачный или сверлильный станок. При этом возникает проблема, поскольку источник рассчитан на однофазное напряжение. Что же здесь делать? На самом деле эту проблему решить довольно легко путем подключения агрегата по схемам, используемым для конденсаторных. Чтобы реализовать этот замысел, потребуются рабочее и пусковое устройство, часто именуемые как фазосдвигающие.
Т.к. мощность этого двигателя небольшая (до 1 кВт), то для его запуска в Емкость одного конденсатора составляет 10 (мкФ). Нужно «распотрошить » общую точку звезды и вывести в клеммник 6 концов. Общая на выходе из сети и как мне набрать кондецаторы сколько нужно их?.
Подбор конденсатора для электродвигателя 4 КВТ
Если двигатель маломощный, то вы можете просто не увидеть разницу в показаниях. Считал по формулам, получилось мкф почему-то, а исходя из 6. Подключил этот амперметр, а он дергается при запуске, а при работе показывает 0, мерил цифровым мультиметром, он тоже 0. Как подключен звезда или треугольник? Вот вы и не увидили на вашем амперметре. А мультиметр скорее всего для постоянки. Здравствуйте Александр У меня к вам вопрос. Мне нужно подключить асинхронный двигатель 4 квт на вольт, имеется пусковая и рабочая обмотки, сколько нужно емкости конденсаторов для пуска и для работы.
Какой нужен рабочий и пусковой конденсатор для двигателя 1.1 киловатт
При подключении асинхронного трехфазного электродвигателя на В в однофазную сеть на В необходимо рассчитать емкость фазосдвигающего конденсатора, точнее двух конденсаторов — рабочего и пускового конденсатора. Онлайн калькулятор для расчета емкости конденсатора для трехфазного двигателя в конце статьи. На картинке внизу статьи вы увидите обе эти схемы подключения. Стоит отметить, что на небольших электродвигателях, используемых для бытовых нужд, например, для электроточила на Вт, можно не использовать пусковой конденсатор, а обойтись одним рабочим конденсатором, я так делал уже не раз — рабочего конденсатора вполне хватает. Другое дело, если электродвигатель стартует со значительной нагрузкой, то тогда лучше использовать и пусковой конденсатор, который подключается параллельно рабочему конденсатору нажатием и удержанием кнопки на время разгона электродвигателя, либо с помощью специального реле.
Трёхфазные движки используются для циркулярок, заточки различных материалов, станков для сверления и т. Имеется много вариантов запуска трёхфазных двигателей в однофазной сети, но самый эффективный, это подключение третьей обмотки через фазосдвигающий кондесатор.
Емкость рабочего конденсатора для трехфазного двигателя
Есть старое точило работающее на 3х фазном асинхроннике,75 квт. Раньше все это работало так-крутанул рукой, включил-крутится. Решил переделать более цивильно и воткнуть конденсатор. С такой системой знаком по сверлилке своей. Туда на 0,55 квт мотор прицепил 30 мкф конденсатор и все окей.
Господа электрики, подскажи по связке мотор 3фазы+конденсатор
Бывает, что в руки попадает трехфазный электродвигатель. Именно из таких двигателей изготавливают самодельные циркулярные пилы, наждачные станки и разного рода измельчители. В общем, хороший хозяин знает, что можно с ним сделать. Но вот беда, трехфазная сеть в частных домах встречается очень редко, а провести ее не всегда бывает возможным. Но есть несколько способов подключить такой мотор к сети в.
На 1 кВт. Мотора. Покупайте ёмкость пусковую мкф. На 1 кВт. Движка. Устанавливается рабочая ёмкость 50 мкф. Лучшая формула расчёта.

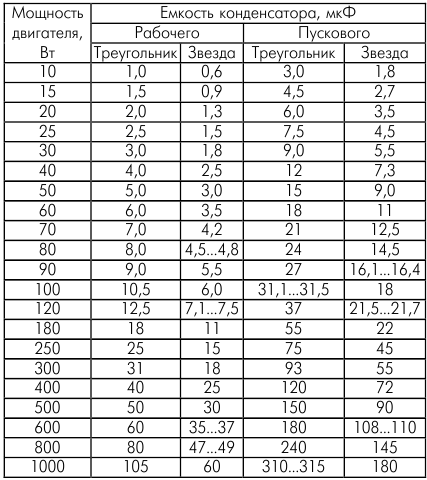

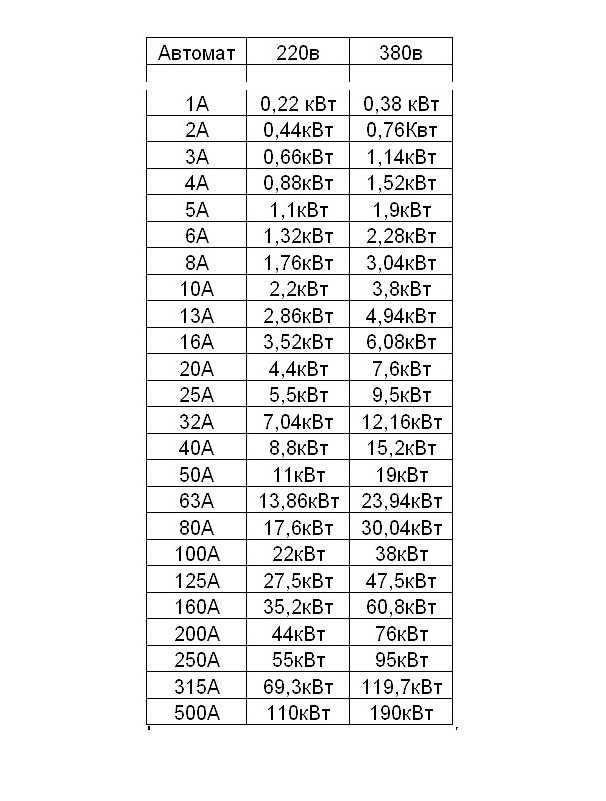

Сколько микрофарад на 1 киловатт таблица
В домашнем хозяйстве или гараже иногда требуется подключить к однофазной проводке на Вольт электрический двигатель, рассчитанный на работу от 3-х фазной сети. Но так стоит делать только, если нет возможности подключения к трех фазной электросети, потому что в ней сразу создается вращающееся магнитное поле, необходимое для создания условий вращения ротора в статоре. К тому же достигается в этом режиме максимальная эффективность и мощность работы электродвигателя.
Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: Мишаня75 , 29 января в Электропривод. Есть двигатель на ,нужно подключить его на вольт через пускатель и две кнопки управления,Как это сделать? Как подключить на через конденсаторы я знаю,но не могу понять как это сделать с пускателем,помогите,пожалуйста.
Перед тем, как подключать трехфазный электродвигатель в однофазную сеть убедитесь, что его обмотки соединены «треугольником» см. При этом частота вращения двигателя практически не отличается от его частоты при работе в трёхфазном режиме.
У тебя получится три соединения. Кондёр рабочий подбирается из соотношения на 1 кВт 78 мкФ. Подбирается из соотношения 30 мкФ на 1 кВт. Учился в шараге… ещё до института …обмотки у таких движко можно звездой подключать или треугольником Гугли вообщем спец. Далее изменением емкости необходимо добиться минимального перекоса фаз минимальной разности в напряжениях тогда двигатель будет работать без перегрева и с минимальной потерей мощности. Рабочий от 40 до 60мкф смотря какая нагрузка и какое включение.
Хорошо, если можно подключить двигатель к необходимому типу напряжения. А, если такой возможности нет? Это становится головной болью, поскольку не все знают, как использовать трехфазную версию двигателя на основе однофазных сетей.
Сколько нужно емкости конденсаторов для запуска двигателя 2.2 кВт 380в в сеть 220в используются вот такие конденсаторы — Спрашивалка
Сколько нужно емкости конденсаторов для запуска двигателя 2.2 кВт 380в в сеть 220в используются вот такие конденсаторы — Спрашивалка
АБ
Алексей Бухаркин
- запуск
- двигатель
- сеть
- емкость
- конденсатор
- квт
An
Anton
400 вольт- мало. минимум 630. http://gardenweb.ru/vklyuchenie-v-odnofaznuyu-set-trekhfaznogo-elektrodvigatelya тут как раз двигло 2,2 кВт не забудь — все упирается в отбираемую от двигателя мощность на валу. групп конденсаторов должно быть 2- рабочая + пусковая (разгонная) — иначе двигло будет реветь.
СК
Стас Кор
Ориентировочно от 80 до 100 мкф на киловатт мощности в зависимости от нагрузки на валу электродвигателя. Рабочую ёмкость можно определить: соединение обмоток эл. двигателя»звездой» Ср=2800*I / U, при соединении» треугольник» Cр= 4800*I / U. Cр-мкф, I- A, U-вольт. I= P / (1,73*U*n*Cosф) . n-КПД и Cosф- на шильдике дв-ля. Обычно 0,8-0,9. Пусковая ёмкость в 2-3 раза больше рабочей.
ЮВ
Юрий Виноградов
8 мкф на 100 ватт, желательно не меньше 600вольт пробивное напряжение.
ЕЭ
Елена Энгельман
Любовь
Можно и из таких набрать батарею емкостью около 200Мкф=20 шт. (описание выше) , но нет гарантии, что они не постреляют по одному или хором. Ставить нужно на рабочее напряжение 600В.
ЕП
Елена Пастухова
я правильно понимаю что если рабочий у нас 150 мкф то пусковой должен быть 300 что в сумме даст 450 ?
ПЕ
Письменная Елена
http://www.skrutka.ru/sk/tekst.php?id=13
Похожие вопросы
помогите подключить двигатель в сеть 220в.
нужна помощь в подключении трехфазного двигателя от 220в. двигатель после перемотки, из двигателя торчит три пары провод
Что такое разделяющие конденсаторы и для чего они используются?
В клемной коробке трехфазного двигателя — 5 выводов. Как подсоединять такой двигатель к сети 220В?
подбор пускового конденсатора для запуска эл. двигателя от 220в. 3х фазного двигателя от 220в и рабочего.
сколько нужно конденсаторов и какой мощности на трехфазный двигатель 2.2 чтоб работал без рабочих конденсаторов?
Емкость конденсатора, На что влияет, зачем нужна?
Как подключить двигатель selni U2. 50.45.01 от стиральной машины в сеть 220В
как запустить електродвигатель 4кв и какая емкость нужна для запуска под нагрузкой от сети 220в
Скажите пожалуйста, что это за конденсатор? Какая емкость? Он не рабочий, нужно заменить
Как рассчитать размер конденсаторной батареи???
Пример:
1:
Трехфазный асинхронный двигатель мощностью 5 кВт
имеет коэффициент мощности 0,75 отставания. Какой размер конденсатора в квар
требуется для улучшения коэффициента мощности (PF) до 0,90?
Потребляемая мощность двигателя = P = 5 кВт
Исходный коэффициент мощности = Cosθ 1 = 0,75
Окончательный P.F = Cosθ 2 = 0,90
θ 1 = Cos -1 = (0,75) = 41°,41; Тан θ 1 = Тан (41°,41) = 0,8819
θ 2 = Cos -1 = (0,90) = 25°,84; Tan θ 2 = Tan (25°,50) = 0,4843
Требуемая емкость конденсатора кВАр для
улучшить Ф. Ф. с 0,75 до 0,90
Требуемый конденсатор квар = P
(Tan θ 1 – Tan θ 2 )
= 5 кВт (0,8819 – 0,4843)
= 1,99 кВАр
И рейтинг конденсаторов
подключены в каждой фазе
1,99/3 = 0,663 кВАр
********************************************* ********************************
Пример:
2:
Генератор питает
нагрузка 650 кВт при коэффициенте мощности 0,65. Какой размер конденсатора в квар
требуется, чтобы поднять P.F (коэффициент мощности) до единицы (1)? И сколько еще кВт
может ли генератор питать такую же нагрузку кВА при улучшении коэффициента мощности.
Подача кВт = 650 кВт
Исходный коэффициент мощности = Cosθ 1 = 0,65
Окончательный P. F = Cosθ 2 = 1
θ 1 = Cos -1 = (0,65) = 49°,45; Tan θ 1 = Tan (41°,24) = 1,169
θ 2 = Cos -1 = (1) = 0°; Tan θ 2 = Tan (0°) = 0
Требуемая емкость конденсатора кВАр для
улучшить Ф.Ф. с 0,75 до 0,90
Требуемый конденсатор квар = P
(Tan θ 1 – Тан θ 2 )
= 650 кВт (1,169– 0)
= 759,85 кВАр
******************************************************* *********************
Как рассчитать требуемую стоимость батареи конденсаторов в кВАр и фарад ?
(Как конвертировать фарады в кВАр и наоборот)
Пример:
3
A Одна фаза 400 В, 50 Гц,
двигатель потребляет ток питания 50 А при коэффициенте мощности 0,6. Мотор
Коэффициент мощности должен быть увеличен до 0,9 путем параллельного подключения конденсатора.
с этим. Рассчитайте требуемую емкость конденсатора как в кВАр, так и в фарадах.
Вход двигателя = P = V x I x Cosθ
= 400 В х 50 А х 0,6
= 12 кВт
Фактический P.F = Cosθ 1 = 0..6
Требуемый P.F = Cosθ 2 = 0,90
θ 1 = Cos -1 = (0,60) = 53°,13; Tan θ 1 = Tan (53°,13) = 1,3333
θ 2 = Cos -1 = (0,90) = 25°,84; Tan θ 2 = Tan (25°,50) = 0,4843
Требуемая емкость конденсатора кВАр для
улучшить Ф.Ф. с 0,60 до 0,90
Требуемый конденсатор квар = P
(Tan θ 1 – Tan θ 2 )
= 5 кВт (1,3333– 0,4843)
= 10,188 кВАр
******************************************************* ****************************
Найти требуемую емкость
емкости в Фарад для улучшения коэффициента мощности с 0,6 до 0,9
(Два метода)
Решение
#1 (с использованием простой формулы)
Мы уже рассчитали
требуемая емкость конденсатора в кВАр, поэтому мы можем легко преобразовать ее в фарады
используя эту простую формулу
Требуемая емкость конденсатора
в фарадах/микрофарадах
C = кВАр / (2 π f V 2 )
в микрофарадах
Ввод значений в приведенном выше
формула
= (10,188 кВАр) / (2 x π x
50 x 400 2 )
= 2,0268 х 10 -4
= 202,7 x 10 -6
= 202,7 мкФ
Решение
# 2 (простой метод расчета)
квар = 10,188 … (i)
Мы знаем это;
I C = V/ X C
Тогда как X C = 1 / 2 π F C
I C = V / (1/2 π F C)
I C = V 2 F C
= (400) х 2π х (50) х С
I C = 125663,7 x C
кВАР = (В x I C ) /
1000 … [кВАр = (В x I)/ 1000 ]
= 400 х 125663,7 х С
I C = 50265,48 x C … (ii)
Уравнение уравнения (i) и
(ii), мы получаем,
50265,48 х С = 10,188С
С = 10,188/50265,48
C = 2,0268 x 10 -4
C = 202,7 x 10 -6
C = 202,7 мкФ
********************************************** ***********************************
Пример
4 :
Какое значение емкости должно
подключаться параллельно с потребляемой мощностью 1кВт при отстающем коэффициенте мощности 70%
от источника 208 В, 60 Гц, чтобы повысить общий коэффициент мощности до 91%.
Решение:
Вы можете использовать любой метод таблицы
или простой метод расчета, чтобы найти требуемое значение емкости в
Фарады или кВАр для улучшения коэффициента мощности с 0,71 до 0,97. Поэтому я использовал таблицу
метод в данном случае.
P = 1000 Вт
Фактический коэффициент мощности = Cosθ 1 = 0,71
Требуемый коэффициент мощности = Cosθ 2 = 0,97
Из таблицы, множитель в
улучшить PF с 0,71 до 0,97 равно 0,783
Требуемая емкость конденсатора кВАр для
улучшить Ф.Ф. с 0,71 до 0,97
Требуемый конденсатор квар = кВт x
Множитель таблицы 0,71 и 0,97
= 1 кВт x 0,783
= 783 ВАР (требуемое значение емкости в
кВАр)
Ток в конденсаторе =
I C = Q C / V
= 783 / 208
= 3,76 А
X C = V / I C
= 208 / 3,76 = 55,25 Ом
С = 1/ (2 π f X С )
C = 1 (2 π x 60 x 55,25)
C = 48 мкФ (требуемое значение емкости в фарадах)
Хорошо
знать:
Важные формулы, которые
используется для расчета улучшения коэффициента мощности, а также используется в приведенном выше
расчет
Мощность в ваттах
кВт = кВА x Cosθ
кВт = л. с. x 0,746 или (л.с. x 0,746)
/ Эффективность… (л.с. = мощность двигателя)
кВт = √ ( кВА 2 – кВАр 2 )
кВт = P = VI Cosθ … (однофазный)
кВт = P =√3x V x I Cosθ … (три фазы)
Полная мощность, ВА
кВА= √(кВт 2 + кВАр 2 )
кВА = кВт/Cosθ
Реактивная мощность в ВА
кВАР= √(кВА 2 – кВт 2 )
кВАР = C x (2 π f В 2 )
Коэффициент мощности (от 0,1 до 1)
Коэффициент мощности = Cosθ = P / V I … (однофазный)
Коэффициент мощности = Cosθ = P / (√3x V x I) … (трехфазный)
Коэффициент мощности = Cosθ = кВт / кВА … (как однофазный, так и трехфазный)
Коэффициент мощности = Cosθ = R/Z … (сопротивление / Импеданс)
X C = 1/ (2 π f C) … (X C = емкостное реактивное сопротивление)
I C = V/ X C … (I = V / R)
Требуемая емкость конденсатора
в фарадах/микрофарадах
C = кВАр / (2 π f V 2 ) в микрофарадах
Требуемая емкость конденсатора
в квар
кВАр = C x (2 π f V 2 )
******************************* ****************************************************
Пример
5 :
§ Рассчитать
Размер годовой экономии банка конденсаторов в счетах и срок окупаемости конденсатора
Банк.
§ Электрика
Нагрузка (1) 2 двигателя 18,5 кВт, 415 В, 9 шт.КПД 0%, коэффициент мощности 0,82, (2)
2 двигателя 7,5 кВт, 415 В, КПД 90%, коэффициент мощности 0,82, (3) 10 кВт, 415 В
Осветительная нагрузка. Целевой коэффициент мощности для системы составляет 0,98.
§ Электрика
Нагрузка подключена 24 часа, плата за электроэнергию 100 рупий/кВА и 10 рупий/кВт.
§ Рассчитать
размер разрядного резистора для разрядки конденсаторной батареи. Скорость разряда
Конденсатор составляет 50 В менее чем за 1 минуту.
§ Также
Рассчитайте снижение рейтинга KVAR конденсатора, если работает батарея конденсаторов.
при частоте 40Гц вместо 50Гц и при рабочем напряжении 400В вместо
415В.
§ Конденсатор
соединен звездой, Напряжение конденсатора 415В, Стоимость конденсатора
60 рупий/квар. Годовая стоимость амортизации конденсатора составляет 12%.
Расчет:
Для подключения (1):
§ Общая нагрузка
кВт для подключения (1) = кВт / КПД = (18,5 × 2) / 90% = 41,1 кВт
§ Общая нагрузка
КВА (старый) для соединения(1)= кВт/старый коэффициент мощности= 41,1/0,82=50,1 кВА
§ Общая нагрузка
КВА (новое) для подключения (1) = кВт / новый коэффициент мощности = 41,1 / 0,98= 41,9 кВА
§ Общая нагрузка
KVAR= KWX([(√1-(старая ч.ф.)2) / старая ч.ф.]- [(√1-(новая ч.ф.)2) / новая ч.ф.])
§ Общая нагрузка
KVAR1=41,1x([(√1-(0,82)2) / 0,82]- [(√1-(0,98)2) / 0,98])
§ Всего
Нагрузка KVAR1=20,35 KVAR
§ tanǾ1=Arcos(0,82)=0,69
§ tanǾ2=Arcos(0,98)=0,20
§ Общая нагрузка
KVAR1= KWX (tan1- tan2) =41,1(0,69-0,20)=20,35KVAR
Для подключения (2):
§ Общая нагрузка
кВт для подключения (2) = кВт / КПД = (7,5 × 2) / 90%=16,66 кВт
§ Общая нагрузка
КВА (старый) для подключения (1) = кВт / старый коэффициент мощности = 16,66 / 0,83 = 20,08 кВА
§ Общая нагрузка
КВА (новое) для подключения (1) = кВт / новый коэффициент мощности = 16,66 / 0,98 = 17,01 кВА
§ Общая нагрузка
KVAR2= KWX([(√1-(старая ч. ф.)2) / старая ч.ф.]- [(√1-(новая ч.ф.)2) / новая ч.ф.])
§ Общая нагрузка
KVAR2=20,35x([(√1-(0,83)2) / 0,83]- [(√1-(0,98)2) / 0,98])
§ Всего
Нагрузка KVAR2=7,82 KVAR
Для соединения (3):
§ Общая нагрузка
кВт для подключения (3) = кВт = 10 кВт
§ Общая нагрузка
КВА (старый) для подключения (1) = кВт / старый коэффициент мощности = 10/0,85 = 11,76 кВА
§ Общая нагрузка
КВА (новый) для соединения(1)= кВт/новый коэффициент мощности= 10/0,98= 10,20 кВА
§ Общая нагрузка
KVAR3= KWX([(√1-(старая ч.ф.)2) / старая ч.ф.]- [(√1-(новая ч.ф.)2) / новая ч.ф.])
§ Общая нагрузка
KVAR3=20,35x([(√1-(0,85)2) / 0,85]- [(√1-(0,98)2) / 0,98])
§ Всего
Нагрузка KVAR1=4,17 KVAR
§ Всего
КВАР=КВАР1+ КВАР2+КВАР3
§ Общее количество
Квар=20,35+7,82+4,17
§ Всего
Квар=32 Квар
********************************************* ***********************************
Размер блока конденсаторов:
§ Участок
конденсаторной батареи=32 квар.
§ Ведущий
KVAR, подаваемый каждой фазой = Kvar/No фазы
§ Ведущий
KVAR, подаваемый каждой фазой = 32/3=10,8 кВАр/фаза
§ Конденсатор
Зарядный ток (Ic)= (кВАр/фаза x1000)/Вольт
§ Конденсатор
Зарядный ток (Ic)= (10,8×1000)/(415/√3)
§ Конденсатор
Зарядный ток (Ic) = 44,9 А
§ Емкость
конденсатора = ток зарядки конденсатора (Ic)/Xc
§ Хс=2 х 3,14
х f х v=2×3,14x50x(415/√3)=75362
§ Емкость
Конденсатор = 44,9/75362 = 5,96 мкФ
§ Обязательно
3 шт. конденсаторов 10,8 кВАр и 9 шт.0007
§ Всего
Емкость конденсаторной батареи 32 кВАр
******************************************* ****************************************
Защита
Блок конденсаторов:
Размер предохранителя HRC для
Защита блока конденсаторов
§ Размер
предохранителя = от 165% до 200% зарядного тока конденсатора.
§ Размер
предохранитель=2×44,9А
§ Размер
предохранитель=90А
******************************************************* ******************************
Типоразмер автоматического выключателя
для защиты конденсатора:
§ Размер
автоматического выключателя = от 135% до 150% зарядного тока конденсатора.
§ Размер
Автоматический выключатель = 1,5×44,9 А
§ Размер
Автоматический выключатель = 67 ампер
§ Тепловой
установка реле между 1,3 и 1,5 тока зарядки конденсатора.
§ Тепловой
настройка реле C.B=1,5×44,9Усилитель
§ Тепловой
настройка реле C.B=67 Amp
§ Магнитный
установка реле между 5 и 10 тока зарядки конденсатора.
§ Магнитный
настройка реле C.B=10×44,9А
§ Магнитный
уставка реле C.B=449Amp
********************************************** ***************************************
Размеры кабелей для
подключение конденсатора:
§ Конденсаторы
выдерживает постоянный перегруз по току 30 % + допуск 10 % на конденсаторе
Текущий.
§ Размер кабелей
для подключения конденсатора = 1,3 x 1,1 x номинальный ток конденсатора
§ Кабели
размер для подключения конденсатора = 1,43 x номинальный ток конденсатора
§ Размер кабелей
для подключения конденсатора = 1,43×44,9 А
§ Размер кабелей
для подключения конденсатора = 64 А
********************************************** ****************************************
Максимальный размер сброса
Резистор для конденсатора:
§ Конденсаторы
будет разряжаться путем разрядки резисторов.
§ После
конденсатор отключен от источника питания, разрядные резисторы
требуется для разряда каждого блока в течение 3 мин до 75 В или менее от начального
номинальное пиковое напряжение (согласно стандарту IEC 60831).
§ Увольнять
резисторы должны быть подключены непосредственно к конденсаторам. Не должно быть
выключатель, плавкий предохранитель или любое другое изолирующее устройство между блоком конденсаторов
и разрядные резисторы.
§ Макс.
Значение сопротивления разряда (соединение звездой) = Ct / Cn x Log (Un x√2/Dv).
§ Макс.
Значение сопротивления разряда (соединение треугольником) = Ct / 1/3xCn x Log (Un x√2/Dv)
§ Где Ct
= Время разрядки конденсатора (сек)
§ Cn=емкость
Фарада.
§ Un = линия
Напряжение
§ Dv=конденсатор
Напряжение разряда.
§ Максимум
Разрядное сопротивление = 60 / ((5,96/1000000)x log (415x√2/50)
§ Максимум
Разрядное сопротивление=4087 кОм
********************************************** ***************************************
Эффект снижения
Напряжение и частота по номиналу конденсатора:
§
кВАр конденсатора не будет одинаковым, если к конденсатору приложено напряжение и
изменения частоты
§ Сокращено
Размер кВАр конденсатора при работе блока 50 Гц при 40 Гц
§ Фактическая KVAR
= номинальная кВАр x (рабочая частота / номинальная частота) 92
§ Действительный
KVAR=93% от номинального KVAR
§ Отсюда 32
Квар Конденсатор работает как 93%x32Квар= 23,0 квар
****************************************** ******************************************
Ежегодная экономия и оплата Назад
Период
До коррекции коэффициента мощности:
§ Всего
электрическая нагрузка кВА (стар. )= кВА1+кВА2+кВА3
§ Общее количество
электрическая нагрузка = 50,1+20,08+11,76
§ Общее количество
электрическая нагрузка=82 кВА
§ Общее количество
электрическая нагрузка кВт=кВт1+кВт2+кВт3
§ Общая электрическая
Нагрузка кВт=37+15+10
§ Общее количество
электрическая нагрузка кВт = 62 кВт
§ Нагрузка
Ток=кВА/В=80×1000/(415/1,732)
§ Нагрузка
Ток = 114,1 А
§ Потребность в кВА
Заряд=кВА X Заряд
§ Потребность в кВА
Стоимость = 82×60 рупий
§ Потребность в кВА
Плата = 8198 рупий
§ Годовая единица
Потребление = кВт x Ежедневное использование x 365
§ Годовая единица
Потребление=62x24x365=543120 кВтч
§ Ежегодный
расходы =543120×10=5431200
рупий
§ Общее количество
Годовая стоимость = 8198+5431200
§ Всего
Годовая стоимость до коррекции коэффициента мощности = 5439398 рупий
**************************************** ***************************************
—>
После коэффициента мощности
Исправление:
§ Всего
электрическая нагрузка кВА (новая)= кВА1+кВА2+кВА3
§ Общее количество
электрическая нагрузка = 41,95+17,01+10,20
§ Общее количество
электрическая нагрузка=69 кВА
§ Общее количество
электрическая нагрузка кВт=кВт1+кВт2+кВт3
§ Общее количество
электрическая нагрузка кВт=37+15+10
§ Общее количество
электрическая нагрузка кВт = 62 кВт
§ Нагрузка
Ток=кВА/В=69×1000/(415/1,732)
§ Нагрузка
Ток = 96,2 А
§ Потребность в кВА
Заряд=кВА X Заряд
§ Потребность в кВА
Стоимость = 69×60 рупий = 6916 рупий————-(1)
§ Годовая единица
Потребление = кВт x Ежедневное использование x 365
§ Годовая единица
Потребление=62x24x365=543120 кВтч
§ Ежегодный
сборы =543120×10=5431200 рупий——————(2)
§ Столица
Стоимость конденсатора = кВАр x Стоимость конденсатора/кВАр = 82 x 60 = 4919 рупий — (3)
§ Ежегодный
Проценты и стоимость амортизации = 4919 x 12% = 590 рупий — (4)
§ Общее количество
Годовая стоимость = 6916+5431200+4919+590
§ Всего
Годовая стоимость после коррекции коэффициента мощности = 5438706 рупий
******************************************************* *********************
Период окупаемости:
§ Всего
Годовая стоимость до коррекции коэффициента мощности = 5439398
рупий
§ Общее количество
Годовая стоимость после коррекции коэффициента мощности = 5438706
рупий
§ Ежегодный
Экономия= 5439398-5438706
рупий
§ Годовой
Экономия= 692 рупий
§ Окупаемость
Период = Капитальные затраты на конденсатор / Годовая экономия
§ Окупаемость
Период = 4912 / 692
§ Окупаемость
Период = 7,1 года
************************************************* ***************************
Вы также можете увидеть. ..
- Почему электрическая энергия передается на низких частотах а не на высоких частотах..???
- Почему мы слышим шипящий шум при прохождении линии высокого напряжения…???
- Знакомство с проводниками и их типами…
- Формулы для инженеров-электриков…
- Каковы причины низкого коэффициента мощности???
- Что такое истинная, реактивная и полная мощность… Силовой треугольник..???
- Почему кабели и линии электропередачи не закреплены на опорах и опорах ЛЭП…???
Основные расчеты конденсаторов — инженерное мышление
Конденсаторы используются во многих цепях для различных целей, поэтому мы изучим некоторые основные расчеты конденсаторов для цепей постоянного тока.
Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube
Конденсаторы в цепях постоянного тока
Конденсаторы обычно выглядят так. У нас есть конденсатор электролитического и керамического типа. Электролитик поляризован, что означает, что одна сторона должна быть подключена к плюсу, а другая к минусу источника питания. Керамический тип, как правило, может быть подключен любым способом. На стороне электролитического конденсатора мы находим пунктирную линию, указывающую на отрицательную сторону, длинный вывод также указывает на положительную сторону нового конденсатора. Но они обычно обрезаются во время установки, поэтому не полагайтесь только на это. Эти два конденсатора представлены такими символами, обратите внимание, что поляризованный конденсатор имеет небольшой символ плюса, указывающий на положительную сторону.
При подключении к источнику постоянного тока напряжение батареи будет выталкивать электроны в конденсатор, поэтому конденсатор заряжается до того же напряжения, что и батарея. Конденсаторы заряжаются почти мгновенно при прямом подключении к батарее, но мы почти всегда используем резистор, это задержит время зарядки, и позже в этой статье мы увидим, как это рассчитать.
Внутри конденсатора с одной стороны скопилось много электронов, которые не могут двигаться из-за изолирующего материала между двумя сторонами. Поскольку электроны заряжены отрицательно, у нас есть накопление заряда на одной стороне по сравнению с другой, поэтому у нас есть разница в напряжении между двумя выводами.
Эти электроны удерживаются на месте, и конденсатор может удерживать этот заряд в течение длительного периода времени. Когда указан путь, они будут разряжаться, пока не опустеют. Электроны не проходят через конденсатор; они просто накапливаются внутри, а затем высвобождаются.
Количество заряда, накопленного в конденсаторе, рассчитывается по формуле Заряд = емкость (в фарадах), умноженная на напряжение. Итак, для этого конденсатора 12 В 100 мкФ микрофарад мы конвертируем микрофарады в фарады (100/1 000 000 = 0,0001 Ф). Затем умножаем это на 12 В, чтобы увидеть, что он хранит заряд 0,0012 кулонов. 92
=0,5 x 0,0001F x 144
=0,0072 Дж
Мы знаем, что конденсатор будет заряжаться до напряжения батареи. Итак, если мы подключим конденсатор таким образом, каково будет напряжение на конденсаторе? Будет 1,5В. Если мы вот так подключим конденсатор, каково будет его напряжение? Тоже будет 1,5В. Это два разных способа соединения конденсаторов в цепях, последовательное или параллельное. Это приведет к тому, что конденсаторы будут работать по-разному.
Параллельные конденсаторы
Если мы поставили конденсатор параллельно с лампой, то при извлечении батарейки конденсатор начнет питать лампу, она медленно тускнеет по мере разрядки конденсатора. Если бы мы использовали два конденсатора, мы могли бы питать лампу дольше.
Допустим, конденсатор 1 = 10 мкФ, а конденсатор 2 = 220 мкФ. Как рассчитать общую емкость? Это очень просто, ответ 230 мкФ. Конденсаторы соединены параллельно. Итак, 10 мкФ + 220 мкФ = 230 мкФ. Мы можем продолжать добавлять больше, например, конденсатор на 100 мкФ, и общее количество будет просто суммой всех конденсаторов. Размещая их параллельно, мы, по сути, объединяем их, чтобы сформировать больший конденсатор. Это очень полезно, потому что, если, например, нам нужен большой конденсатор на 2000 мкФ, но у нас его нет, мы можем просто использовать конденсаторы меньшего размера, такие как 2x 1000 мкФ или 4x 500 мкФ и т. д. Он также часто используется для фильтрации шума и обеспечения большей емкости. ток в цепях с высоким потреблением.
Общий заряд, хранящийся в параллельных конденсаторах, равен: заряд = общая емкость, умноженная на напряжение. Итак, у нас есть батарея на 9 В и два конденсатора общей емкостью 230 мкФ. Поскольку это параллельно, этот провод 9 В, а этот 0 В, поэтому оба конденсатора заряжены до 9 В. Следовательно, 0,00023 Ф, умноженное на 9 В = 0,00207 кулона. И с тремя конденсаторами мы имеем 330 мкФ (0,00033 Ф), умноженные на 9 В = 0,00297 кулонов.
Мы также можем рассчитать заряд каждого конденсатора в отдельности. Мы просто используем одну и ту же формулу для каждого конденсатора, вы можете увидеть ответы на экране.
Capacitor 1 = 0.00001 F x 9V = 0.00009 Coulombs
Capacitor 2 = 0. 00022 F x 9V = 0.00198 Coulombs
Capacitor 3 = 0.0001 F x 9V = 0.0009 Coulombs
Total = 0.00009 + 0.00198 + 0.0009 = 0.00297 Coulombs
Series Capacitors
Если мы поместим конденсатор последовательно с лампой, когда мы нажмем переключатель, она загорится, но затем станет тусклее, когда конденсатор достигнет уровня напряжения батареи, и как только он достигнет этого, лампа погаснет. Помните, что электроны не могут проходить через конденсатор из-за изолирующего материала внутри. Электроны просто накапливаются внутри одной пластины и по мере их накопления отбрасывают такое же количество с противоположной пластины. Таким образом, ток может течь только тогда, когда конденсатор заряжается или разряжается. В настоящее время, когда батарея удалена, конденсатор не может разрядиться, поэтому он будет удерживать напряжение на том же уровне. Неважно, подключаем мы аккумулятор или отключаем, лампа не включится. Однако, если мы обеспечим другой путь, то при нажатии переключателя конденсатор теперь может разряжаться, так что электроны могут течь через лампу и освещать ее. Он станет тусклее по мере разрядки конденсатора.
Что, если бы у нас было 2 конденсатора, соединенных последовательно, опять же, конденсатор 1 на 10 мкФ, а конденсатор 2 на 220 мкФ. Как найти полную емкость? Для этого мы используем эту формулу, она может показаться сложной, но на самом деле она очень проста. Все, что нам нужно сделать, это ввести значения наших конденсаторов 10 и 220 мкФ. Мы можем ввести это как это на наших калькуляторах или в Excel. Но при ручном вычислении мы делаем 1, деленное на 10, что равно 0,1, и 1, деленное на 220, что составляет 0,00454. Мы складываем их вместе, чтобы получить 0,10454, а затем 1, деленное на это, дает в общей сложности 9.0,56 мкФ. Обратите внимание, что общая емкость теперь меньше конденсатора с наименьшим значением.
Если мы добавили в схему третий конденсатор на 100 мкФ, то получим общую емкость 8,73 мкФ. Значит, уменьшилось еще больше. Это потому, что, объединяя их последовательно, мы существенно увеличиваем толщину изоляционного материала, поэтому притяжение отрицательно заряженных электронов к положительно заряженным отверстиям на противоположной пластине становится слабее.
Общий заряд последовательных конденсаторов находится по формуле: заряд = емкость (в фарадах), умноженная на напряжение. Итак, если мы использовали 9V батареи, мы переводим микрофарады в фарады и видим, что общий заряд равен 0,00008604 кулонов
(0,00000956F x 9V = 0,00008604 кулонов)
Кулоны)
Заряд, удерживаемый каждым конденсатором в отдельности, очень легко рассчитать в последовательных цепях. Это то же самое, что общее количество. Каждый конденсатор содержит одинаковое количество электронов при последовательном соединении. Это потому, что когда мы заряжали конденсаторы, ток был одинаковым во всех частях цепи. То же самое количество электронов, которые были вытолкнуты в одну пластину, были вытеснены из противоположной пластины, поэтому каждый последовательный конденсатор может быть заряжен только до одного и того же уровня. Таким образом, наименьший конденсатор будет ограничивающим фактором.
Однако, поскольку каждый конденсатор может иметь разную емкость, напряжение каждого конденсатора будет разным. Напряжение каждого конденсатора находим по формуле напряжение = заряд (в кулонах) деленное на емкость (в фарадах).
Итак, для этой схемы мы видим, что конденсатор 1 на 7,8 В, конденсатор 2 на 0,35 В и конденсатор 3 на 0,78 В. Они объединяются в общее напряжение батареи, которое составляет 9 В.
Конденсатор 1: 0,00007857 C / 0,00001 F = 7,857 В
Конденсатор 2: 0,00007857 C / 0,00022 F = 0,357 В
Конденсатор 3: 0,00007857 C / 0,0001 F = 0,786 В
Общее напряжение = 7,857 В + 0,357 В + 0,786 В = 9 В
Время зарядки конденсатора переключатель все последовательно. Конденсатор полностью разряжен, и мы считываем 0 В на двух выводах.
Когда мы замыкаем переключатель, конденсатор заряжается. Напряжение будет увеличиваться до тех пор, пока не сравняется с напряжением батареи. Рост напряжения не мгновенный, он имеет экспоненциальную кривую. Сначала напряжение быстро увеличивается, а затем замедляется, пока не достигнет того же уровня напряжения, что и батарея.
Мы разделили эту кривую на 6 сегментов, но нас интересуют только первые 5, потому что на 5 маркере мы в основном находимся на полном напряжении, поэтому мы можем игнорировать все, что дальше этого. Каждый сегмент представляет нечто, называемое постоянной времени. Следовательно, поскольку у нас есть 5 сегментов, у нас есть 5 постоянных времени, поэтому потребуется 5 постоянных времени, чтобы зарядить конденсатор от 0 до чуть менее 100%. Все, что нам нужно сделать, это вычислить длину одной постоянной времени, а затем умножить ее на 5.
Чтобы вычислить одну постоянную времени, мы используем эту формулу.
Постоянная времени (в секундах) = сопротивление (в Омах), умноженное на емкость (в Фарадах). Итак, мы конвертируем значение нашего резистора в омы, а значение конденсатора в фарады и видим, что 10 000 Ом, умноженные на 0,0001 фарад, равняются 1. Итак, в этом примере постоянная времени равна 1 секунде. Следовательно, 5 из них — это 5 секунд. Это означает, что для полной зарядки этого конденсатора до 9 В требуется 5 секунд.
Если бы сопротивление резистора составляло всего 1000 Ом, постоянная времени была бы равна 0,1 секунды, поэтому для достиженияV. Если бы конденсатор был 1000 микрофарад, это заняло бы всего 50 секунд. Таким образом, с увеличением размера конденсатора время, затрачиваемое на это, увеличивается. Если значение резистора увеличивается, время, необходимое для этого, также увеличивается.
Возвращаемся к нашей исходной схеме. Таким образом, мы можем рассчитать уровень напряжения для каждой постоянной времени. В точке 1 напряжение всегда равно 63,2 %, в точке 2 — 86,5 %, в точке 3 — 95 %, в точке 4 — 98,2 % и в точке 5 — 99,3 %.
Таким образом, в этом примере через 1 секунду напряжение на конденсаторе составляет 5,68 В, через 2 секунды — 7,78 В, через 3 секунды — 8,55 В, через 4 секунды — 8,83 В и через 5 секунд — 8,9 В.4V
Если вам нужен более точный ответ, мы можем рассчитать каждую точку следующим образом.
Точка 1 = 9В-0В)x0,632 = 5,6880В
Точка 2 = ((9В – 5,688В)x0,632)+5,68В = 7,7812В
Точка 3 = ((9В-7,7812В)x0,632 )+7,7812В = 8,5515В
Точка 4 = ((9В-8,55В)x0,632)+8,5515В = 8,8349В
Точка 5 = ((9В-8,8349В)x0,632)+8,8349В = 8,9393В
Помните, что при последовательном соединении ток в цепи уменьшается, а напряжение на конденсаторе увеличивается.
Добавить комментарий
