Чтобы током не убило. Всё про УЗО / Хабр
Попробуем снова объять необъятное одним постом? На этот раз рассказ будет про УЗО.
У этого поста есть видеоверсия, для тех, кто любит слушать и смотреть:
Сейчас, в 21 веке, электричество есть практически в каждом доме. И почти каждый гражданин знает, что электричество может убить. Новость о том, что где-то кого-то убило током для нас уже обыденная, и в СМИ об этом пишут только если случай особенный — или убило известную личность, или раздолбайство совсем уж вопиющее. Но в конце XIX — начале XX века каждая смерть от удара током была в центре внимания: электричество было в диковинку. Вот немного заметок, которые попались мне на глаза:
Тысячи разобранных случаев, когда кто-то был убит электричеством, позволили инженерам выяснить некоторые закономерности и предпринять меры. А именно:
Выяснилось, что случаев смерти, когда человек умер от общения с напряжениями менее 50В почти нет. Низкое напряжение (с кучей оговорок) вполне себе безопасно. Кто лизал крону в детстве для определения заряда?) Использование низкого напряжения (12В, 24В, 36В и т.д.) хоть и дает практически полную безопасность, например в бассейне, для повсеместного использования не подходит. Если бы мы жили в альтернативной вселенной, где в домах вместо 230В всего 12В, то чайник бы кушал не 16А тока, а почти 300А, и подключался бы в розетку толстенным кабелем. А все потому что при снижении напряжения придется повышать ток, чтобы мощность прибора оставалась прежней. А большой ток требует толстых кабелей.
Второе важное наблюдение. Ток течет в замкнутой цепи, если Земля часть этой цепи — то человек всегда в опасности. А вот если человека подключить к разным цепям, изолированным друг от друга, например если коснуться одной рукой одного изолированного от земли генератора, а второй — другого изолированного генератора — то ничего не произойдет. Цепь не замкнута — ток не течет. Так появилась гальваническая развязка и развязывающие трансформаторы. Я не настолько стар, чтобы видеть это живьём, но встречал упоминания, о том что в домах устанавливали развязывающий трансформатор с розеткой в санузле, с подписью «для электробритвы». Электробритвой на 220В включенной в эту розетку можно было безопасно пользоваться, касание до проводника под напряжением, даже стоя в заземленной ванной, не могло убить. Правда маленький трансформатор мог потянуть только несколько десятков ватт мощности нагрузки, включение в такую розетку фена или обогревателя просто бы его сожгло. Поэтому в быту способ не прижился, у вас же нет отдельной комнаты под трансформатор гальванической развязки?)
Ну и наконец, усреднив индивидуальные особенности, составили вот такой график зависимости силы тока, времени воздействия и последствий для человека. Да простят меня авторы, я его немного упростил для понимания:
UPD: картинка исправлена
Оказалось, что убивает не напряжение само по себе, а протекающий через тело ток. При токах менее 0,5 мА (светло-зеленая область) человек ничего не чувствует. При токах 0,5-20 мА (темно-зеленая область) ток уже неприятно щиплет, кусает. При токах 20-100 мА (желтая область) уже конкретно трясет, сводит мышцы (руку не отдернешь) и причиняет боль. При токах более 100 мА уже некоторые могут умереть. Из графика можно понять откуда взялась величина 30 мА (зеленая линия) — при токах меньше человек вряд ли умрет и может сам принять меры, если чувствует, что его бьет током. А вот при токах больше — нужно срочно спасать, иначе помрет.
Защита все-таки нужна
Применение низкого напряжения или использование гальванической развязки не очень удобный способ защиты человека, поэтому применяются только в узких областях, там где иначе никак. А как же защитить человека от поражения электрическим током не сильно изменяя существующие электросети? Идея проста и гениальна — нужно анализировать дифференциальный ток.
Дифференциальный ток — это разница в токах меж двух проводников, например меж фазным, уходящим в нагрузку и нулевым, возвращающимся из нагрузки. Появление ощутимого дифференциального тока в цепи чаще всего ненормально, и лучше отключить цепь, вдруг ток утекает в землю через человека? Это как сравнивать расход теплоносителя в батарею и из батареи отопления. Если в батарею уходит 100 л/мин и возвращается 100 л/мин то система герметична. Если в батарею подается 100 л/мин, а возвращается по какой то причине только 98 л/мин, то 2 литра куда-то вытекает!
В идеальном мире, нам достаточно поставить устройство, контролирующее сам факт появления дифференциального тока. Если все в порядке — то дифференциального тока нет. Если же ток появился — отключаем нагрузку. Но в реальном мире, к сожалению, дифференциальный ток (ток утечки) появляется в устройствах даже если все исправно, поэтому придется пойти на компромисс и выбрать некоторую пороговую величину дифференциального тока, превышение которой будет вызывать отключение.
Поставим себя на место инженеров начала 20 века и попробуем изобрести устройство обнаружения дифференциального тока. Нам нужно обнаружить появление утечки величиной 30 мА, поскольку при меньших утечках, даже если она проходит через человека, особой опасности для жизни нет.
Первая конструкция — два одинаковых электромагнита, друг напротив друга, занимаются перетягиванием якоря. Протекающий в нагрузку и из нагрузки ток, протекая через обмотки, создает магнитное поле, тем сильнее, чем больше ток. Если в цепи нет утечек, то токи через электромагниты равны, магнитное поле они развивают одинаковое и якорь стоит на месте. Если в цепи у нас есть утечка, то ток через один из электромагнитов будет меньше (ток нагрузки — ток утечки), чем через второй (ток нагрузки), якорь перетянется и разомкнет контакты.
Теоретически схема рабочая, но чересчур капризная — требовала очень точного изготовления электромагнитов и тонкой настройки механики. Поэтому инженеры стали думать, как избавиться от лишней механики. Так пришли к современной схеме с трансформатором:
На замкнутом магнитопроводе делают две обмотки, включенные в противофазе, и третью обмотку для привода соленоида. Если токи через первую и вторую обмотку равны, то равны и магнитные поля, и так как они направленны навстречу друг другу, то и суммарный магнитный поток через третью обмотку будет равен нулю. Если же есть утечка, токи становятся неравны, и через третью обмотку начнет циркулировать магнитное поле пропорциональное этой разнице. А где есть переменное магнитное поле — там есть индукция и возбуждается ток. Если его достаточно для срабатывания соленоида — то якорь высвободит защелку и отключит цепь.
Гениальное в своей простоте и надежности устройство. Правда дешевым оно не получилось — механика все-равно оказалась нежной и капризной, шутка ли — обнаружить 30 мА разницу при номинальном токе 16А, это все равно, что расслышать писк мыши на фоне грохота поезда. Вот так выглядит УЗО электромеханическое:
Затем сделали модернизацию — выкинули нежную, дорогую и габаритную механику и поставили электронный усилитель, ток с обмотки дифференциального трансформатора усиливается специальной микросхемой, и уже она подает напряжение на соленоид размыкания. Такие УЗО получились компактнее и значительно дешевле.
А теперь внимание, важный момент, что будет при коротком замыкании в нагрузке? Ничего! Так как условия для срабатывания нет — разницы токов на входе в УЗО и на выходе из УЗО нет. Провода накалятся до красна, изоляция стечет на пол, а УЗО не отключится, поскольку не имеет защиты от сверхтока. Поэтому УЗО без встроенной защиты от сверхтока ВСЕГДА применяется в паре с автоматическим выключателем или с плавким предохранителем. Путем скрещивания УЗО и автоматических выключателей производители вывели гибрид — АВДТ (автоматический выключатель дифференциального тока), который чаще на жаргоне называют диффавтоматом, такое устройство самодостаточно и наличия дополнительного автоматического выключателя не требует.
Изобретенное УЗО отлично работало, если бы не распространение полупроводниковых устройств. Очень многие устройства стали преобразовывать внутри себя напряжение и род тока — делать из переменного тока постоянный, потом снова переменный, иногда другой частоты или величины. Из-за этого стали возможны всяческие неприятные особенности, например если в устройстве на корпус замкнет одну из линий с постоянным током, то ток утечки будет пульсирующим — в землю будут уходить только положительные полуволны тока. Обычное УЗО в таких случаях может не сработать. Для таких случаев разработали специальные УЗО рассчитанные срабатывать не только при синусоидальной форме тока утечки, но и при постоянном пульсирующем токе утечки и назвали их тип А. А старые УЗО, срабатывающие только на переменный ток, назвали тип АС. А для совсем уж неприятных случаев (например пробой цепей после силовых ключей в преобразователях с высокими частотами преобразования) придумали тип В. Наиболее наглядно разницу меж типов УЗО демонстрирует вот эта картинка из немецкой википедии:
Для обеспечения селективности, при последовательном соединении УЗО, создали специальные селективные варианты, часто с обозначением S или G в названии. Они имеют встроенную задержку на несколько десятков-сотен миллисекунд. Так, если на вводе в дом стоит селективное УЗО, а на этажном щитке неселективное, то при замыкании напряжения на корпус стиральной машины, сначала сработает неселективное УЗО на этаже, пока селективное дает задержку. Если по окончании задержки дифференциальный ток не исчез — сработает селективное УЗО. Про селективность я писал в посте про предохранители (ССЫЛКА). Селективность не зависит от номинального порогового дифференциального тока, то есть при пробое на корпус сработают сразу и УЗО на 30 мА и УЗО на 100 мА, поэтому и пришлось возиться с задержкой.
А теперь, когда стало понятно КАК работает УЗО самое время сказать про заземление, будет ли работать УЗО, если в розетках нет заземляющего контакта? Будет! С той лишь разницей, что если у стиральной машинки будет пробой на корпус в сети с заземлением — УЗО отключится сразу, так как дифференциальный ток будет огромным (уйдет с корпуса в заземляющий проводник). А вот если в сети нет заземления, стиральная машинка будет, как партизан в кустах, стоять с напряжением 230В на корпусе, и УЗО отключится только когда ток будет протекать через человека. То есть наличие заземления повышает безопасность, но не является обязательным условием для функционирования УЗО.
Возвращаемся в реальный мир. Почему могут быть ложные срабатывания
Одна из причин непринятия УЗО электриками старой закалки, являются ложные срабатывания. И ложные срабатывания (при условии, что устройство исправно) могут быть только по одной причине — есть утечка, и она ощутима. А вот причины появления утечек разнообразные:
-
Изоляция может быть нарушена. Если кабель старый, открытый солнцу, то в изоляции могут появиться трещины. Чуть намочим — и имеем непредсказуемую величину утечки.
-
Штатная утечка в оборудовании. Даже в исправном оборудовании есть некоторая величина утечки, причем при переменном токе не нужен непосредственный контакт, достаточно просто, что один из проводников делал длинную петлю вдоль корпуса. Образовавшейся емкостной связи достаточно для протекания небольшого тока. Специальным прибором можно измерить величину фактической утечки в линии со всеми подключенными устройствами. Если прямое измерение не доступно — можно воспользоваться эмпирическим правилом (7.1.83 ПУЭ) — считать что на каждый 1 А потребления тока прибором будет 0,4 мА утечки, а также 10 мкА утечки на каждый метр длины фазного проводника. (Цифры сииильно усредненные, как средняя температура по больнице, но хоть что-то). Желательно, чтобы сумма всех утечек в цепи при штатной работе не превышала 1/3 номинальной величины отключающего дифференциального тока. Ну и как вишенка на торте — если на УЗО написано, что отключающий дифференциальный ток 30 мА, это значит что при 30 мА оно точно отключится. А точно не будет отключаться при половине этого тока — 15 мА. А вот при дифференциальном токе меж этих значений — как повезет. Если у вас стоит УЗО на 30 мА, и в розетки воткнута куча устройств, что суммарные утечки при нормальной эксплуатации составляют 20 мА, то создается ситуация, когда УЗО может самопроизвольно отключиться без видимых причин.
-
Ошибка монтажа, и где-то (например в одном из подрозетников) присутствует соединение рабочего нейтрального проводника N и заземляющего PE, или они перепутаны.
Противопожарные УЗО? Они все противопожарные!
Если открыть каталог производителей, можно заметить, что УЗО выпускаются на разные дифференциальные токи. Если с причиной выбора тока в 30 мА все понятно, с 10 мА тоже в принципе можно догадаться (еще более чувствительные устройства для более чуткой защиты), то зачем нужны устройства с током 100 мА и даже 300 мА? Человек же при таких токах умрет!
Такие УЗО часто называют «противопожарными», так как в силу большого дифференциального тока защиту человека от поражения электрическим током они обеспечивают слабо, а вот функцию защиты при повреждении изоляции все еще выполняют. Если изоляция будет нарушена и при контакте с другим проводником загорится электрическая дуга, то начнется обугливание изоляции и выделение тепла, что может поджечь горючие материалы вокруг. Если вам «повезет», и ток в дуге будет небольшим, то автоматический выключатель не сработает. А вот выделение тепла и температура могут быть достаточными для пожара. Конечно, потом огонь нарушит изоляцию, произойдет короткое замыкание и автоматический выключатель сработает, только огонь это уже не погасит.
Да будет срач!
Отдельная дисциплина споров — какое УЗО лучше, электромеханическое или электронное. В электромеханическом УЗО для отключения используется энергия дифференциального тока, поэтому оно может сработать при обрыве нулевого проводника, да и в целом не содержит нежной электроники, но содержит нежную механику. Электронное УЗО требует питания для работы электронного усилителя, поэтому при обрыве нуля работать перестает, часто не отключая цепь. У каждой конфигурации есть свои достоинства и недостатки. А для защиты от обрыва нуля я настоятельно рекомендую ставить реле контроля напряжения.
Но так как большинство читателей ждет от меня конкретного ответа — скажу, что это не важно. Есть требования стандартов, есть требуемые характеристики, и конкурентная цена в конце концов. Поэтому производитель дает ровно то, что от него требуют, а вот как получено желаемое — не так важно. А если производитель рукожоп, то отсутствие электроники автоматически не означает, что изделие выйдет годным. Кроме того, УЗО типа B без добавления электроники изготовить не получилось ни у одного производителя.
Для контроля исправности УЗО на передней панели есть кнопочка «тест», которая замыкая резистором цепь, имитирует появление дифференциального тока. Если УЗО при нажатии на кнопку тест отключилось — то оно исправно. Проверку исправности УЗО производители рекомендуют производить ежемесячно (какие оптимисты!), ну или я реалистично говорю о тесте раз в пол года.
Когда нельзя никому доверять
Производители некоторых устройств не могут полагаться, что покупатель адекватен и в его электрощите есть защита, поэтому добавляют свою.
В виде персонального УЗО для устройства в вилке или в виде коробочки на шнуре. Если покупатель подключит бойлер пластиковыми трубами, корпус не заземлит, то при потере герметичности ТЭНа электричество по воде в трубах и пойдет через человека в заземленную ванну. Такое УЗО защищает конкретно одно устройство, и в некоторых странах существуют нормативы, обязывающие добавлять УЗО на некоторые типы устройств. Как вы можете заметить, устройство также содержит кнопочку «тест» для проверки работоспособности защиты.
УЗО или диффавтомат? (ВДТ или АВДТ?)
Производители, с заботой о нас объединили в одном корпусе два устройства — УЗО для защиты от поражения электрическим током и автоматический выключатель для защиты от сверхтока, назвав это АВДТ — Автоматический Выключатель Дифференциального Тока. Продавцы скорее отреагируют на жаргонное название «диффавтомат». Достоинств у такого гибрида не так много — оно компактное, и оно интуитивно понятное (один рычажок, а не два). А вот недостатки есть:
-
Оно лишает гибкости проектировщиков, например поставить одно УЗО и несколько автоматов или наоборот, несколько УЗО и один автомат.
-
Оно усложняет поиск неисправности, так как обычно отсутствует индикация и сложно понять, почему оно отключилось (варианты: сработал тепловой расцепитель, электромагнитный расцепитель или электромагнит от дифференциального тока)
-
Запихивание нескольких устройств в компактный корпус всегда заставляет разработчиков идти на компромиссы.
На мой личный взгляд применение АВДТ оправдано только при апгрейде электрощитка, когда места внутри нет, а дифф. защиту хочется. Тогда можно вынуть автоматические выключатели шириной один модуль и воткнуть АВДТ шириной один модуль, и перекоммутировать провода. Щиток в таком случае расширять не придется. В остальных случаях, по моему мнению, предпочтительнее комбинация УЗО+автоматический выключатель.
Я умер. Почему УЗО не спасло?
УЗО не панацея, но лучше пока ничего не придумали. Если взяться одной рукой за фазный проводник, а второй рукой за нулевой, то для электросети вы будете лишь очередным нагревателем, дифференциальный ток не появится и УЗО не сработает. Также если сунуть палец в патрон лампы — ток потечет через палец, но утечки в землю не будет, УЗО не отключится. Поэтому даже наличие такой защиты не означает, что можно терять бдительность и осторожность. Опытный электрик даже жену не берет одновременно за две груди 🙂
Резюме
-
УЗО служит для защиты человека от поражения электрическим током, и отключится при опасных для жизни значениях тока утечки. При небольших, но неопасных токах вас будет щипать электричеством.
-
УЗО работает вне зависимости от наличия заземления, с той лишь разницей, что без заземления, при пробое на корпус УЗО отключится только когда ток с корпуса сможет утечь в землю через вас.
-
УЗО не панацея, и можно убиться, взяв в руки провода фазы и ноля. Но вариантов защиты лучше УЗО все равно не придумали.
-
Электромеханическое или электронное УЗО — не важно. А вот регулярно проверять исправность нажатием кнопки «тест» важно. Использовать реле контроля напряжения тоже очень желательно.
-
В реальном мире у исправной электропроводки и устройств есть ток утечки, который может вызвать ложное срабатывание УЗО. Если УЗО срабатывает без видимых причин — разбирайтесь с токами утечки.
Расширить и углубить
Если изложенной в посте информации вам мало (мое уважение!), то вот что стоит почитать:
В.К. Монаков УЗО. Теория и практика Москва, Издательство «Энергосервис», 2007 г.
Книжка шикарная в своей полноте и довольно простом языке изложения. Автор — директор компании АСТРО-УЗО (uzo.ru) — отечественного разработчика и производителя УЗО.
http://www.uzo.ru/books/normative-document/
Выжимка нормативных документов имеющих отношение к УЗО. Там же есть еще один документ заслуживающий внимания (http://www.uzo.ru/books/uzo.pdf)
https://y-kharechko.livejournal.com/
ЖЖ Юрия Харечко, специалиста, автора книг, знатока стандартов. Как человек — весьма неприятный, но в техническом плане мне упрекнуть его не в чем. Если хочется разобраться в хитросплетениях и взаимопротиворечиях стандартов — к нему. И наверняка он увидев мой пост скажет, что я дилетант и не компетентен, поскольку термин УЗО отсутствует в стандартах, и устройство правильно называть….
P.S. Оказывается за время моего отсутствия на хабрахабре и покорения пикабу изменились правила, относительно репостов. Прибыл по приглашению @SLY_G. Если читателям хабрахабра нравится мой контент на околотехническую тематику (все-таки он больше подходил гиктаймс), то я готов приносить сюда некоторые другие мои посты, заслуживающие внимания) Например про предохранители и автоматические выключатели, да и в целом про технику.
Сколько ампер убивает человека
По мнению опытных электриков, электроток опасен тем, что он невидим. Электричество, воздействующее на человеческий организм, вызывает тяжелые последствия, вплоть до смертельного исхода. Установили, что ток 50-100 мА опасен для жизни, а более 100 мА – смертелен. Речь идет о токах, проходящих через человека. В этой статье разберемся, почему переменный ток опаснее постоянного.
Исход поражения электротоком
Ситуации бывают различными, поэтому исход от удара током наблюдается разнообразный. При получении сильного электрического удара вызываются проблемы с кровообращением и дыханием. Тяжелые случаи характеризуются сердечной фибрилляцией: мышцы сердца хаотично подергиваются. Фактически сердце перестает нормально функционировать, поэтому в такой ситуации требуется скорейшее медицинское вмешательство.
Зачастую поражение электротоком имеет силу до 1000 В. Ожоги возникают, если сила превышает 1 А. Наиболее частая причина – несоблюдение человеком правил техники безопасности. Элемент, по которому проходит электричество, находится вблизи человеческого тела, в результате чего возникает искровой разряд, приводящий к ожогам различной степени. При случайном получении искрового разряда ток, контактирующий с телом, нагревает ткань до 60 градусов Цельсия. Начинает сворачиваться белок, а впоследствии на пораженном участке появляется ожог. Электрические ожоги опасны, так как вылечить их довольно проблематично.
Опасные величины тока
Поражение электричеством бывает разным, на что влияет три фактора:
- Какова частота: постоянный или переменный;
- Сила;
- В каком направлении движется, проходя через тело.

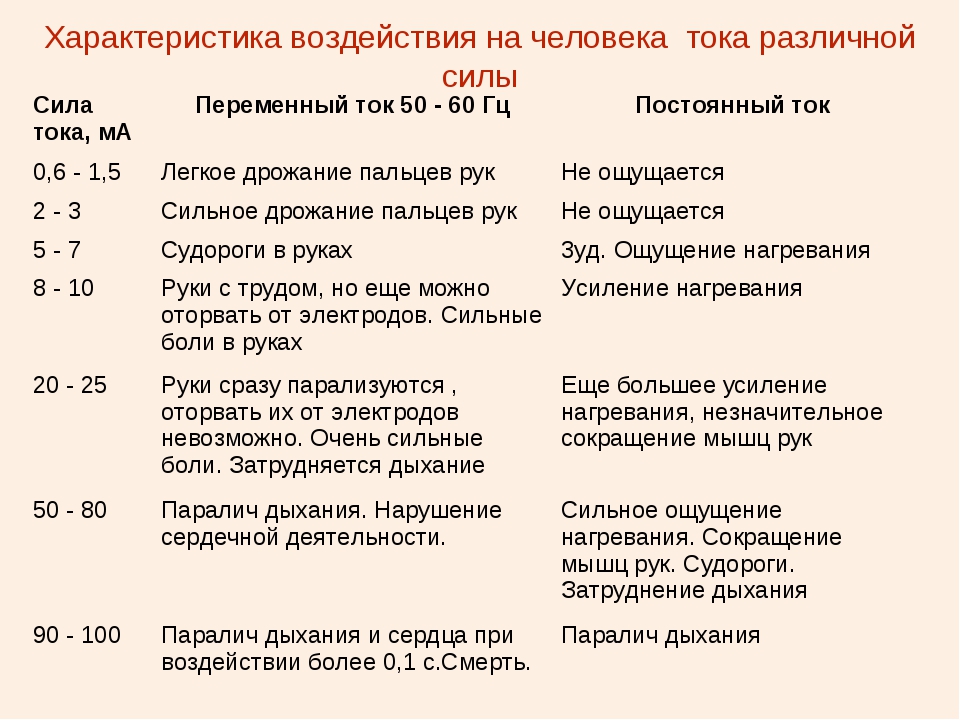

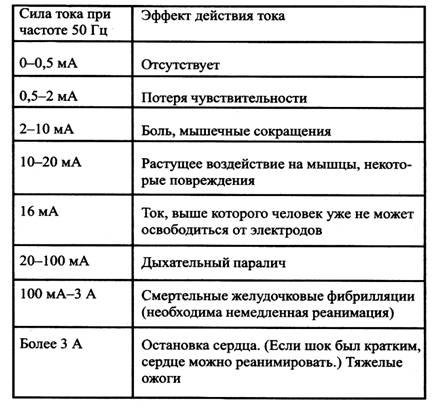

Электроток делят также, в зависимости от того, как он влияет на человеческое здоровье:
- Ощутимый – только раздражает кожу. Безопасная величина – не более 0.6 милиампер;
- Неотпускающий – переменный с периодическими импульсами, из-за которых человек «прилипает» к источнику электричества. Случается, если сила тока превышает 0.025 ампер;
- Фибрилляционный – из-за него вызывается фибрилляция внутренних органов, в первую очередь, сердца. Если сила электричества превышает 0.1 ампер, орган может остановиться.
Необходимо знать! Человеческий организм сопротивляется электричеству. Сила удара зависит от многих факторов: состояние здоровья потерпевшего во время удара, психическое состояние и даже качество обуви. Отталкиваясь от величин электрического сопротивления, выводят показания напряжения тока, опасные для человека.
Отталкиваясь от техники безопасности, опасные следующие показатели напряжения:
- 65 вольт – жилые помещения и общественные здания, которые отапливаются и имеют внутреннюю влажность до 60%;
- 36 вольт – помещения с повышенным уровнем влажности (до 75%). Это подвальные помещения, кухни и так далее;
- 12 вольт – очень влажные пространства (100%): бассейн, баня, прачечная, котельная и так далее.
Обратите внимание! Частота электротока также играет роль. Опасным для человека считается значение от 50 до 60 герц.
Опасность переменного и постоянного тока
Известно, что электроток бывает постоянный и переменный, но не каждый житель понимает между ними разницу и знает, какой оказывает более серьезное воздействие на организм. На вопрос, какой ток опаснее, специалисты отвечают – переменный.
Объясняется это тем, что постоянный электроток должен быть в три раза мощнее переменного, чтобы быть смертельно опасным для человеческого здоровья. Переменный – более быстрый и сильный, что больше сказывается на нервных окончаниях и мышечной ткани (в первую очередь, сердечной). Электрическое сопротивление людей покрывает мощность постоянного тока (силой не выше 50 милиампер). В случае с переменным электротоком граница опускается до 10 милиампер. Если электрическое напряжение достигает 500 вольт, то оба вида тока оказывают одинаковый вред. Если показатель повышается, более опасный в такой ситуации постоянный электроток.
Биологическое действие электричества напрямую зависит от того, с какой интенсивностью организм ему подвергается, а это важный фактор, из-за которого возникает фибрилляция желудочков сердца. Смертельный электрический ток для человека – длительное прикосновение к электропроводникам с силой 0.25-80 мА. При этом вызываются судороги дыхательных мышц и как следствие – острая асфиксия.
Электричество распространяется по организму лишь в том случае, если есть точка входа и выхода тока. То есть одновременно нужно прикоснуться к двум электродам. Речь идет о двуполюсном включении или соприкосновении с одним электродом. Если часть тела человека заземлена, то такое включение называют однополюсным. Бывает и частичное включение, при котором изолированный от земли человек прикасается к разноименным полюсам. В таком случае он пройдет через включенный отрезок руки, а это, как правило, не опасный ток. Если имеет место высокое напряжение, то электротоком может поразить, даже если нет прямого контакта с проводником: то есть на расстоянии, посредством дугового контакта, который возникает, если к нему приблизиться. Ионизация воздуха является причиной того, что человек контактирует с установками или проводами, по которым проходит электроэнергия. Ток электричества опасный для человека особенно в сырую погоду, так как электропроводимость воздуха повышена. В случае со сверхвысоким напряжением величина электрической дуги достигает длины в 35 см.
Электрический ток опасен для человеческого организма, поэтому нужно соблюдать элементарные требования техники безопасности. Сам он бывает постоянным и переменным, каждый по-своему воздействует на человека. Безопасная работа с электроустановками – соблюдение всех правил и использование средств защиты.
Видео
По мнению опытных электриков, электроток опасен тем, что он невидим. Электричество, воздействующее на человеческий организм, вызывает тяжелые последствия, вплоть до смертельного исхода. Установили, что ток 50-100 мА опасен для жизни, а более 100 мА – смертелен. Речь идет о токах, проходящих через человека. В этой статье разберемся, почему переменный ток опаснее постоянного.
Исход поражения электротоком
Ситуации бывают различными, поэтому исход от удара током наблюдается разнообразный. При получении сильного электрического удара вызываются проблемы с кровообращением и дыханием. Тяжелые случаи характеризуются сердечной фибрилляцией: мышцы сердца хаотично подергиваются. Фактически сердце перестает нормально функционировать, поэтому в такой ситуации требуется скорейшее медицинское вмешательство.
Зачастую поражение электротоком имеет силу до 1000 В. Ожоги возникают, если сила превышает 1 А. Наиболее частая причина – несоблюдение человеком правил техники безопасности. Элемент, по которому проходит электричество, находится вблизи человеческого тела, в результате чего возникает искровой разряд, приводящий к ожогам различной степени. При случайном получении искрового разряда ток, контактирующий с телом, нагревает ткань до 60 градусов Цельсия. Начинает сворачиваться белок, а впоследствии на пораженном участке появляется ожог. Электрические ожоги опасны, так как вылечить их довольно проблематично.
Опасные величины тока
Поражение электричеством бывает разным, на что влияет три фактора:
- Какова частота: постоянный или переменный;
- Сила;
- В каком направлении движется, проходя через тело.
Электроток делят также, в зависимости от того, как он влияет на человеческое здоровье:
- Ощутимый – только раздражает кожу. Безопасная величина – не более 0.6 милиампер;
- Неотпускающий – переменный с периодическими импульсами, из-за которых человек «прилипает» к источнику электричества. Случается, если сила тока превышает 0.025 ампер;
- Фибрилляционный – из-за него вызывается фибрилляция внутренних органов, в первую очередь, сердца. Если сила электричества превышает 0.1 ампер, орган может остановиться.
Необходимо знать! Человеческий организм сопротивляется электричеству. Сила удара зависит от многих факторов: состояние здоровья потерпевшего во время удара, психическое состояние и даже качество обуви. Отталкиваясь от величин электрического сопротивления, выводят показания напряжения тока, опасные для человека.
Отталкиваясь от техники безопасности, опасные следующие показатели напряжения:
- 65 вольт – жилые помещения и общественные здания, которые отапливаются и имеют внутреннюю влажность до 60%;
- 36 вольт – помещения с повышенным уровнем влажности (до 75%). Это подвальные помещения, кухни и так далее;
- 12 вольт – очень влажные пространства (100%): бассейн, баня, прачечная, котельная и так далее.
Обратите внимание! Частота электротока также играет роль. Опасным для человека считается значение от 50 до 60 герц.
Опасность переменного и постоянного тока
Известно, что электроток бывает постоянный и переменный, но не каждый житель понимает между ними разницу и знает, какой оказывает более серьезное воздействие на организм. На вопрос, какой ток опаснее, специалисты отвечают – переменный.
Объясняется это тем, что постоянный электроток должен быть в три раза мощнее переменного, чтобы быть смертельно опасным для человеческого здоровья. Переменный – более быстрый и сильный, что больше сказывается на нервных окончаниях и мышечной ткани (в первую очередь, сердечной). Электрическое сопротивление людей покрывает мощность постоянного тока (силой не выше 50 милиампер). В случае с переменным электротоком граница опускается до 10 милиампер. Если электрическое напряжение достигает 500 вольт, то оба вида тока оказывают одинаковый вред. Если показатель повышается, более опасный в такой ситуации постоянный электроток.
Биологическое действие электричества напрямую зависит от того, с какой интенсивностью организм ему подвергается, а это важный фактор, из-за которого возникает фибрилляция желудочков сердца. Смертельный электрический ток для человека – длительное прикосновение к электропроводникам с силой 0. 25-80 мА. При этом вызываются судороги дыхательных мышц и как следствие – острая асфиксия.
Электричество распространяется по организму лишь в том случае, если есть точка входа и выхода тока. То есть одновременно нужно прикоснуться к двум электродам. Речь идет о двуполюсном включении или соприкосновении с одним электродом. Если часть тела человека заземлена, то такое включение называют однополюсным. Бывает и частичное включение, при котором изолированный от земли человек прикасается к разноименным полюсам. В таком случае он пройдет через включенный отрезок руки, а это, как правило, не опасный ток. Если имеет место высокое напряжение, то электротоком может поразить, даже если нет прямого контакта с проводником: то есть на расстоянии, посредством дугового контакта, который возникает, если к нему приблизиться. Ионизация воздуха является причиной того, что человек контактирует с установками или проводами, по которым проходит электроэнергия. Ток электричества опасный для человека особенно в сырую погоду, так как электропроводимость воздуха повышена. В случае со сверхвысоким напряжением величина электрической дуги достигает длины в 35 см.
Электрический ток опасен для человеческого организма, поэтому нужно соблюдать элементарные требования техники безопасности. Сам он бывает постоянным и переменным, каждый по-своему воздействует на человека. Безопасная работа с электроустановками – соблюдение всех правил и использование средств защиты.
Видео
сколько ампер может убить человека
Автор Vitek стариков задал вопрос в разделе Конвертация
сколько ампер убивает человека и получил лучший ответ
Ответ от Наталья Петренко[гуру]

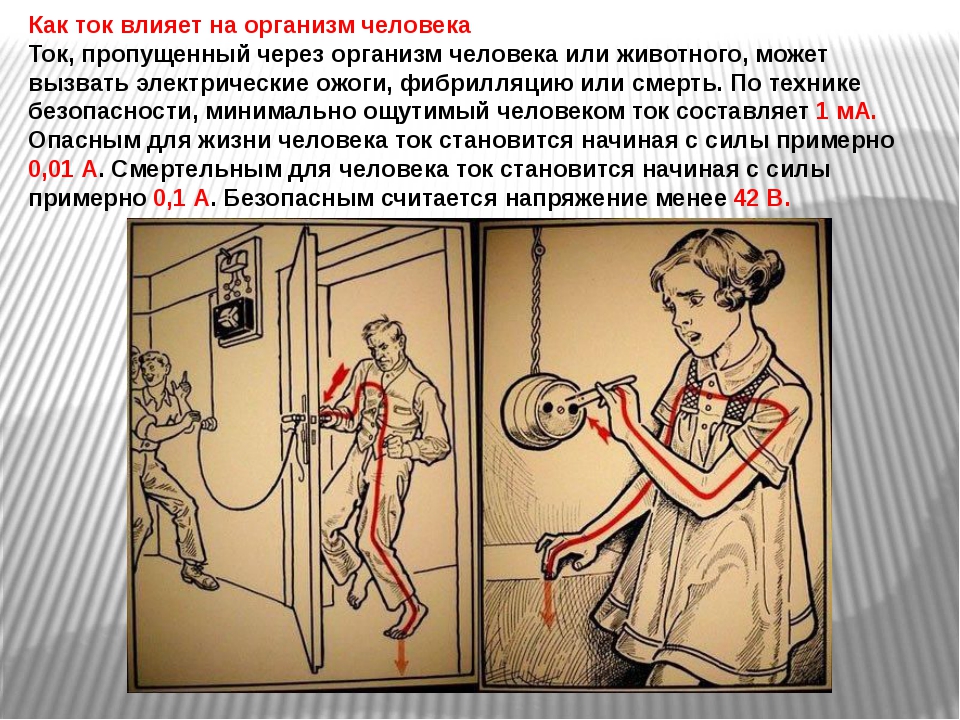

Тело человека является проводником электрического тока. Сопротивление человека при сухой и неповрежденной коже колеблется от 3 до 100 кОм.
Ток, пропущенный через организм человека или животного, производит следующие действия:
термическое (ожоги, нагрев и повреждение кровеносных сосудов) ;
электролитическое (разложение крови, нарушение физико-химического состава) ;
биологическое (раздражение и возбуждение тканей организма, судороги)
Основным фактором, обуславливающим исход поражения током, является величина проходящего через тело тока. По технике безопасности ток классифицируется следующим образом:
безопасным считается ток, длительное прохождение которого через организм человека не причиняет ему вреда и не вызывает никаких ощущений, его величина не превышает 50 мкА;
минимально ощутимый человеком переменный ток составляет около 1 мА;
опасным для жизни человека (под воздействием тока такой силы, человек еще способен самостоятельно оторвать руки от токоведущей части) переменный ток становится начиная с силы примерно 0,01 А, а постоянный — с 0,05 А;
смертельным для человека считается ток начиная с силы примерно в 0,05 А.
Убивают ли вас ампер или вольт?
Человек, пораженный Lightning (BestDesigns, Istockphoto)
Человек, пораженный Lightning (BestDesigns, Istockphoto)
Let Talk Science
ПРОТИВЕРКА
5.065
555555.065 5.065 5.065 5.065 5.065 5.065. это соответствует моей учебной программе?
Марка | Курс | Тема |
---|
АВ
9
Наука о знаниях и трудоустройстве 8, 9 (пересмотрено в 2009 г. )
Блок D: Электрические принципы и технологии
AB
5
Наука 1-6 (1996)
Тема B: Механизмы, использующие электричество
AB
9
Наука 7-8-9 (2003 г., обновлено в 2014 г.)
Раздел D: Электрические принципы и технологии
BC
9
Естествознание 9 класс (июнь 2016 г.)
Большая идея: Электрический ток — это поток электрического заряда.
до н.э.
11
Физика 11 (июнь 2018 г.)
Большая идея: Энергия существует в различных формах, сохраняется и способна выполнять работу.
МБ
9
Старший 1 Наука (2000)
Кластер 3: Природа электричества
NS
9
Наука 9 (2021)
Характеристики электроэнергии
НУ
9
Наука о знаниях и трудоустройстве 9 (Альберта, редакция 2009 г.)
Модуль D: Электрические принципы и технологии
NU
9
Наука 9 (Альберта, 2003 г., обновлено в 2014 г.)
Раздел D: Электрические принципы и технологии
В этом материале объясняются основы электричества — вольты, амперы, токи, сопротивление и почему опасно прикасаться к электрическим розеткам мокрыми руками.
Вольты или амперы убивают вас? Напряжение, ток и сопротивление (2014 г.) от RimstarOrg (5:15 мин.).
Есть старая поговорка: «Убивает не вольт, а ампер». В некотором смысле это правда. Но это еще не все!
Но подождите. Что такое вольты и амперы? Ампер (А) — это единица, которую мы используем для измерения электрического тока. Электрический ток — это поток отрицательно заряженных электронов , проходящий через данное место в течение определенного периода времени.
Поток электронов создает ток. Но это не происходит само по себе. Ему нужна энергия. Количество энергии в каждой единице электрического заряда называется 9.0063 напряжение . Вольт (В) — единица измерения напряжения.
Вы когда-нибудь наблюдали, как вода течет по трубе? Иногда может течь быстро. Иногда может течь медленно. Это зависит от давления воды.
Представьте, что электрический ток — это водопровод. Ампер будет как объем воды. Вольты были бы как давление воды. Таким образом, ампер измеряет количество электричества в токе. Вольты измеряют силу этого электричества.
Знаете ли вы, что ваше тело тоже использует электричество? Ваши мышцы, легкие и сердце нуждаются в электричестве, чтобы они могли нормально работать. Электрические токи хорошо проходят через вашу кровь. Но им трудно пройти через вашу кожу. Можно сказать, что ваша кожа сопротивляется потоку электронов. Другими словами, ваша кожа на 9 баллов.0063 резистор . Это помогает сохранить ваше тело в безопасности.
Когда напряжение тока увеличивается, сопротивление вашей кожи снижается. Это позволяет большему току проходить через вашу кожу. Кто-нибудь когда-нибудь говорил вам не трогать провод под напряжением упавшей линии электропередач? Это потому, что его напряжение очень сильное. Фактически, его напряжение будет достаточно высоким, чтобы преодолеть сопротивление вашей кожи. Он может пройти через вашу кожу в ваши кровеносные сосуды. Если уровень усилителей достаточно высок, это может нанести серьезный ущерб тканям вашего тела. Это может даже убить вас!
Линия электропередач оборвана упавшим деревом (Источник: solarisimages через iStockphoto).
Если ваша кожа влажная, ее сопротивление будет еще ниже. Тебе когда-нибудь говорили, что нельзя играть в луже во время грозы? Или кто-нибудь говорил вам не прикасаться к электрическим приборам мокрыми руками? Теперь вы знаете, почему!
Итак, что опасно: вольты или амперы? Ответ оба!
Отправные точки
- Когда вы пользуетесь электроприбором, как вы обеспечиваете свою безопасность?
- Какие вещи в вашей повседневной жизни используют электричество? Насколько они важны для вас? Смогли бы вы жить без них?
- Что мы делаем каждый день, чтобы не пострадать от электричества? Объяснять.
- Какие технологии были разработаны, чтобы сделать электричество более безопасным для людей?
- Как люди могут пострадать от электричества?
- Что такое электрическая энергия?
- Задайте ток, напряжение и сопротивление.
- Почему сопротивление вашей кожи различно, когда она влажная и когда она сухая?
- На какие органы в первую очередь воздействует посторонний электрический ток?
- Эту статью можно использовать на курсах «Инженерия и технологии» и «Математика и физика» для поддержки преподавания и обучения, связанного с производством электроэнергии и электрическими технологиями. Введенные понятия включают электричество, электрический ток, напряжение и сопротивление.
- Учителя могут использовать это видео в качестве ведущего ресурса для ознакомления с законом Ома.
- Перед просмотром видео учащиеся могут выполнить стратегию обучения Admit Slip, чтобы представить тему и задействовать ранее полученные знания. Загрузите готовые к использованию воспроизводимые материалы, используя стратегию обучения Admit Slip для этого видео, в форматах [Google doc] и [PDF].
- Чтобы закрепить понимание электрического тока и сопротивления, учителя могут предложить учащимся выполнить стратегию веб-обучения «Определение понятия». Готовые к использованию веб-воспроизведения определения концепции доступны в форматах [документ Google] и [PDF].
Подключение и связь
- Как обеспечить безопасность при использовании электроприбора?
- Какие вещи в вашей повседневной жизни используют электричество? Насколько они важны для вас? Смогли бы вы жить без них?
Связь науки и техники с обществом и окружающей средой
- Что мы делаем каждый день, чтобы не пострадать от электричества? Объяснять.
- Какие технологии были разработаны, чтобы сделать электричество более безопасным для людей?
- Как люди могут пострадать от электричества?
Изучение концепций
- Что такое электрическая энергия?
- Задайте ток, напряжение и сопротивление.
- Почему сопротивление вашей кожи различно, когда она влажная и когда она сухая?
- На какие органы в первую очередь воздействует посторонний электрический ток?
Рекомендации по обучению
- Эта статья может быть использована на курсах «Инженерное дело и технологии» и «Математика и физика» для поддержки преподавания и обучения, связанных с производством электроэнергии и электрическими технологиями. Введенные понятия включают электричество, электрический ток, напряжение и сопротивление.
- Учителя могут использовать это видео в качестве ведущего ресурса для ознакомления с законом Ома.
- Перед просмотром видео учащиеся могут выполнить стратегию обучения Admit Slip, чтобы представить тему и задействовать ранее полученные знания. Загрузите готовые к использованию воспроизводимые материалы, используя стратегию обучения Admit Slip для этого видео, в форматах [Google doc] и [PDF].
- Чтобы закрепить понимание электрического тока и сопротивления, учителя могут предложить учащимся выполнить стратегию веб-обучения «Определение понятия». Готовые к использованию веб-воспроизведения определения концепции доступны в форматах [документ Google] и [PDF].
мифов об электричестве, которое может быть смертельно опасным
Людвиг Аристархович/Shutterstock
Штормовой урон лишил вас сил? Не превращайтесь в статистику. Правило номер один для линий электропередач — не трогать их. Пусть профессионалы позаботятся об этих потенциальных убийцах. Если вы слышите, как кто-то распространяет приведенные ниже мифы, развейте их с помощью этих советов от NYSEG, Indiana Electric Cooperatives и экспертов в области электричества.
Линии электропередачи изолированные
90 процентов линий электропередач не изолированы, и даже те, которые есть, могли потерять изоляцию во время грозы. Это означает, что прикасаться к ним никогда не безопасно — для людей. Птиц не бьет током, когда они сидят на линиях электропередач, потому что они не прокладывают путь к земле.
Линия безопасна, потому что она не высокого напряжения
На самом деле напряжение не то, что убьет вас; сила тока будет. Требуется один ампер, чтобы вызвать смертельную сердечную недостаточность. В среднем доме проходит от 100 до 200 ампер. Убедитесь, что вы знаете эти 14 способов, которыми каждый домовладелец должен подготовиться к отключению электроэнергии.
Упавший провод отключит
Нет, не отключит. Если он упадет на плохой проводник, например на асфальт, короткого замыкания провода не произойдет. Всегда оставайтесь на расстоянии не менее 20 футов от сбитой линии. Он все еще может быть под напряжением, даже если он не производит искр. Что подводит нас к следующему мифу…
Провод под напряжением искрит при падении
Не всегда. Линия будет искрить, когда она не будет иметь плотного контакта. При плотном контакте он не будет искрить или издавать шум, что может сделать его еще более опасным для любого, кто предположит, что он больше не находится под напряжением.
Дерево не является проводником
Неверно. Древесина просто плохой проводник, но влажная древесина намного лучше, поэтому будьте осторожны с любой древесиной, которая могла быть под напряжением.
Резиновые перчатки и резиновая обувь изолируют
Только если они на 100% состоят из чистой резины. Поскольку ваши обычные чистящие перчатки и обувь смешаны с более дешевыми материалами, они могут быть проводниками. Не ожидайте, что они защитят вас от возможного поражения электрическим током.
Если что-то выключить, оно не будет потреблять энергию
Единственное исключение, когда это может быть правдой, — это если у предмета есть «режим ожидания», который обычно не потребляет электроэнергии, когда он выключен, по словам Майкла Блюджея, также известного как Мистер Электричество. «Другие устройства могут продолжать потреблять немного энергии, когда вы их выключаете, потому что на самом деле они не выключены», — продолжает он. «Однако, за исключением таких устройств, как цифровые видеорегистраторы и приставки кабельного телевидения, устройства, использующие питание в режиме ожидания, потребляют лишь незначительное количество энергии в режиме ожидания».
Стоимость эксплуатации электрических комнатных обогревателей ниже, чем у печей, работающих на жидком или газовом топливе
По словам Блюджея, в зависимости от того, обогреваете ли вы весь дом электрическими обогревателями до той же температуры, что и при помощи жидкотопливных или газовых печей, электрические обогреватели будут стоить намного дороже. «Если вы отапливаете только часть своего дома электрическими обогревателями, а не отапливаете неиспользуемые комнаты, электрические обогреватели, вероятно, будут стоить дешевле», — добавляет он.
Экономит энергию, если свет остается включенным, а не выключается, а затем снова включается
Если вы когда-нибудь слышали, как кто-то говорит, что постоянный свет экономит деньги, а не страдает от «штрафа за запуск» в виде поворота их после того, как они были отключены, теперь вы можете официально развенчать этот миф. «С практической точки зрения такого штрафа за запуск не существует», — говорит Блюджей. «Вы всегда экономите энергию, выключая свет».
Бытовые токи недостаточно сильны, чтобы убить
Как бы нам ни хотелось думать, что электричество в наших домах не опасно, это определенно так. «Домашнее электричество уже убивало людей и, конечно, особенно опасно с водой», — говорит Тина Карпентер, консультант по электричеству Juice Electrical.
Безопасно работать с электричеством, если ваша лестница сделана из стекловолокна или дерева
Стекловолокно и дерево могут быть безопаснее металла, но это не препятствует протеканию электричества через мокрое или грязное стекловолокно или дерево.
Добавить комментарий
