Как сделать регулятор оборотов электродвигателя 12в, 220в, 24в. Шим регулятор для электромоторовШИМ регулятор оборотов двигателяК заказу этого регулятора, меня натолкнул обзор уважаемого kirich. Поэтому, я сначала заказал точно такой же ШИМ регулятор, но потом для разнообразия закал и героя сегодняшнего обзора. Заказ был сделан 29 октября, а ко мне в подмосковную Лобню он добрался только 3 декабря. Товар был упакован в стандартный пакетик с пупырками и обильно обмотан поролоном: Упаковка  В комплекте только сама плата управления и переменный резистор на 100 кОм, который подключается непосредственно к плате разъемом HU-3 с длиной проводов 19 см, что вполне удобно для монтажа.

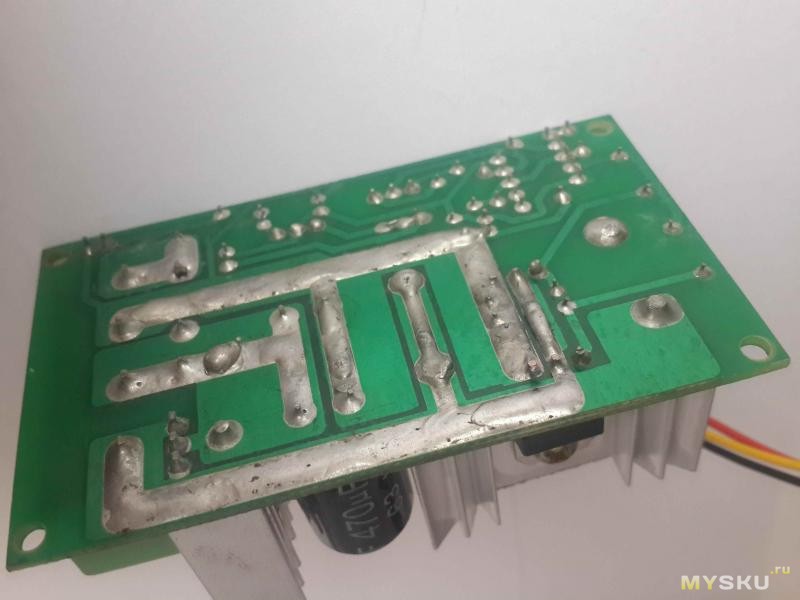

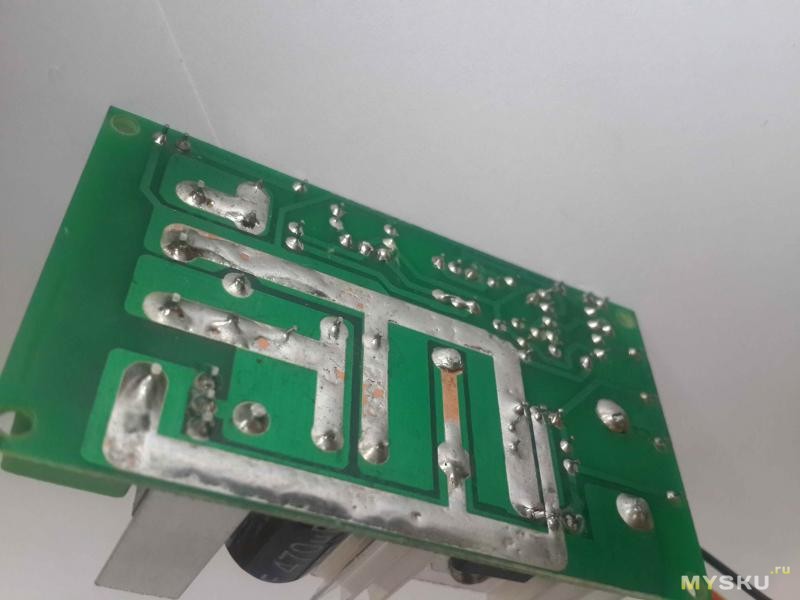

Другие ракурсы Пропайка силовых дорожек мне показалась просто ужасной. Не думал, что наши азиатские друзья буду экономить на припое. Также видно множество следов неотмытого флюса. Возможно это я такой везунчик:
На гуру пайки я не претендую, поэтому решил исправить немного ситуацию. Думаю если бы кому-то пришла плата после моих рук, от китайцев не особо отличили:
Регулятор построен на таймере NE555P, поэтому я думаю не имеет смысла рассказывать про всю схему, да и боюсь пока не хватит для этого знаний =).
Рабочий диапазон напряжения 12-60 Вольт и максимальный ток 20 Ампер. Кстати на одном из фото виден плавкий предохранитель номиналом на 20 Ампер, что по идее должно спасать от превышения номинального тока. А теперь проверим его в работе. В качестве питания буду использовать старый БП от ноутбука на 19 Вольт и 4.74 Ампера, а мотор от какого-то шуроповерта на 18 Вольт:
Видео самой работы. Прошу прощения за небольшую тряску, т.к. снимал на телефон, а штатива для этого дела не имею: Покупать или нет — дело каждого. Я покупал его для мини сверлильного станка, который надеюсь начать собирать в наступающем году. Конечно, в сети полно схем на эту тематику, но мне пока как новичку захотелось готового решения. Всем спасибо за внимание, жду Ваших замечаний! Вместо котэ  mysku.ru Цифровой ШИМ регулятор оборотов коллекторного двигателя.Еще один обзор на тему всяких вещей для самоделок. На этот раз я расскажу о цифровом регуляторе оборотов. Вещица по своему интересная, но хотелось большего. Кому интересно, читайте дальше :)Имея в хозяйстве некоторые низковольтные устройства типа небольшой шлифовальной машинки и т.п. я захотел немного увеличить их функциональный и эстетический вид. Правда это не получилось, хотя я надеюсь все таки добиться своего, возможно в другой раз, на за саму вещицу расскажу сегодня. Производитель данного регулятора фирма Maitech, вернее именно это название часто встречается на всяких платках и блочках для самоделок, хотя сайт этой фирмы почему то мне не попался. Из-за того, что я не сделал в итоге то, что хотел, обзор будет короче обычного, но начну как всегда с того, как это продается и присылается.
В конверте лежал обычный пакетик с защелкой. В комплекте только регулятор с переменным резистором и кнопкой, жесткой упаковки и инструкции нет, но доехало все целым и без повреждений. Сзади присутствует наклейка, заменяющая инструкцию. В принципе большего для такого устройства и не требуется.
Указан рабочий диапазон напряжения 6-30 Вольт и максимальный ток в 8 Ампер. Внешний вид весьма неплох, темное «стекло», темно-серый пластик корпуса, в выключенном состоянии кажется вообще черным. По внешнему виду зачет, придраться не к чему. Спереди была приклеена транспортировочная пленка.
Установочные размеры устройства:
Длина 72мм ( минимальное отверстие в корпусе 75мм), ширина 40мм, глубина без учета передней панели 23мм (с передней панелью 24мм).
Размеры передней панели:
Длина 42.5, мм ширина 80мм Переменный резистор идет в комплекте с ручкой, ручка конечно грубовата, но для применения вполне сойдет.
Сопротивление резистора 100КОм, зависимость регулировки — линейная.
Как потом выяснилось, 100КОм сопротивление дает глюк. При питании от импульсного БП невозможно выставить стабильные показания, сказывается наводка на провода к переменному резистору, из-за чего показания скачут +\- 2 знака, но ладно бы скакали, вместе с этим скачут обороты двигателя.
Сопротивление резистора высокое, ток маленький и провода собирают все помехи вокруг.
При питании от линейного БП такая проблема отсутствует полностью.
Длина проводов к резистору и кнопке около 180мм. Кнопка, ну тут ничего особенного. Контакты нормально открытые, установочный диаметр 16мм, длина 24мм, подсветки нет.
Кнопка выключает двигатель.
Т.е. при подаче питания индикатор включается, двигатель запускается, нажатие на кнопку его выключает, второе нажатие включает опять.
Когда двигатель выключен то индикатор так же не светится. Под крышкой находится плата устройства.
На клеммы выведены контакты питания и подключения двигателя.
Плюсовые контакты разъема соединены вместе, силовой ключ коммутирует минусовой провод двигателя.
Подключение переменного резистора и кнопки разъемное.
На вид все аккуратно. Выводы конденсатора немного кривоваты, но я думаю что это можно простить :) Дальнейшую разборку я спрячу под спойлер. Подробнее Индикатор довольно большой, высота цифры 14мм. Размеры платы 69х37мм. Плата собрана аккуратно, около контактов индикатора присутствуют следы флюса, но в целом плата чистая.
На плате присутствуют: диод для защиты от переполюсовки, стабилизатор 5 Вольт, микроконтроллер, конденсатор 470мкФ 35 Вольт, силовые элементы под небольшим радиатором.
Так же видны места под установку дополнительных разъемов, назначение их непонятно. Набросал небольшую блок-схему, просто для примерного понимания что и как коммутируется и как подключается. Переменный резистор так и включен одной ногой к 5 Вольт, второй на землю. потому его можно спокойно заменить на более низкий номинал. На схеме нет подключений к нераспаянному разъему. В устройстве использован микроконтроллер 8s003f3p6 производства STMicroelectronics.
Насколько мне известно, этот микроконтроллер используется в довольно большом количестве разных устройств, например ампервольтметрах. Стабилизатор питания 78M05, при работе на максимальном входном напряжении нагревается, но не очень сильно. Часть тепла от силовых элементов отводится на медные полигоны платы, слева видно большое количество переходов с одной стороны платы на другую, что помогает отводить тепло.
Так же тепло отводится при помощи небольшого радиатора, который прижат к силовым элементам сверху. Такое размещение радиатора кажется мне несколько сомнительным, так как тепло отводится через пластмассу корпуса и такой радиатор помогает несильно.
Паста между силовыми элементами и радиатором отсутствует, рекомендую снять радиатор и промазать пастой, хоть немного но станет лучше. В силовой части применен транзистор IRLR7843, сопротивление канала 3.3мОм, максимальный ток 161 Ампер, но максимальное напряжение всего 30 Вольт, потому я бы рекомендовал ограничивать входное на уровне 25-27 Вольт. При работе на околомаксимальных токах присутствует небольшой нагрев.
Так же рядом расположен диод, который гасит выбросы тока от самоиндукции двигателя.
Здесь применен STPS1045 10 Ампер, 45 Вольт. К диоду вопросов нет. Первое включение. Так получилось, что испытания я проводил еще до снятия защитной пленки, потому на этих фото она еще есть.
Индикатор контрастный, в меру яркий, читается отлично. Сначала я решил попробовать на мелких нагрузках и получил первое разочарование.
Нет, претензий к производителю и магазину у меня нет, просто я надеялся, что в таком относительно недешевом устройстве будет присутствовать стабилизация оборотов двигателя.
Увы, это просто регулируемый ШИМ, на индикаторе отображается % заполнения от 0 до 100%.
Мелкого двигателя регулятор даже не заметил, дня него это совсем смешной ток нагрузки :) Внимательные читатели наверняка обратили внимание на сечение проводов, которыми я подключил питание к регулятору.
Да, дальше я решил подойти к вопросу более глобально и подключил более мощный двигатель.
Он конечно заметно мощнее регулятора, но на холостом ходу его ток около 5 Ампер, что позволило проверить регулятор на режимах более приближенных к максимальным.
Регулятор вел себя отлично, кстати я забыл указать что при включении регулятор плавно увеличивает заполнение ШИМ от нуля до установленного значения обеспечивая плавный разгон, на индикаторе при этом сразу показывается установленное значение, а не как на частотных приводах, где отображается реальное текущее.
Регулятор не вышел из строя, немного нагрелся, но не критично. Так как регулятор импульсный, то я решил просто ради интереса потыкаться осциллографом и посмотреть что происходит на затворе силового транзистора в разных режимах.
Частота работы ШИМа около 15 КГц и не меняется в процессе работы. Двигатель заводится примерно при 10% заполнения. Изначально я планировал поставить регулятор в свой старый (скорее уже древний) блок питания для мелкого электроинструмента (о нем как нибудь в другой раз). по идее он должен был стать вместо передней панели, а на задней должен был расположиться регулятор оборотов, кнопку ставить не планировал (благо при включении устройство сразу переходит в режим — включено).
Должно было получиться красиво и аккуратно. Но дальше меня ждало некоторое разочарование. 1. Индикатор хоть и был немного меньше по габаритам чем вставка передней панели, но хуже было то, что он не влазил по глубине упираясь в стойки для соединения половинок корпуса. и если пластмассу корпуса индикатора можно было срезать, то не стал бы все равно, так как дальше мешала плата регулятора. 2. Но даже если бы первый вопрос я бы решил, то была вторая проблема, я совсем забыл как у меня сделан блок питания. Дело в том, что регулятор рвет минус питания, а у меня дальше по схеме стоит реле реверса, включения и принудительной остановки двигателя, схема управления всем этим. И с их переделкой оказалось все куда сложнее :( Если бы регулятор был со стабилизацией оборотов, то я бы все таки заморочился и переделал схему управления и реверса, либо переделал регулятор под коммутацию + питания. А так можно и переделаю, но уже без энтузиазма и теперь не знаю когда.
Может кому интересно, фото внутренностей моего БП, собирался он лет так около 13-15 назад, почти все время работал без проблем, один раз пришлось заменить реле. Резюме.Плюсы Устройство полностью работоспособно. Аккуратный внешний вид. Качественная сборка В комплект входит все необходимое. Минусы. Некорректная работа от импульсных блоков питания. Силовой транзистор без запаса по напряжению При таком скромном функционале завышена цена (но здесь все относительно). Мое мнение. Если закрыть глаза на цену устройства, то само по себе оно вполне неплохое, и выглядит аккуратно и работает нормально. Да, присутствует проблема не очень хорошей помехозащищенности, думаю что решить ее несложно, но немного расстраивает. Кроме того рекомендую не превышать входное напряжение выше 25-27 Вольт. Больше расстраивает то, что я довольно много смотрел варианты всяких готовых регуляторов, но нигде не предлагают решение со стабилизацией оборотов. Возможно кто то спросит, зачем мне это. Объясню, как то попала в руки шлифовальная машинка со стабилизацией, работать гораздо приятнее чем обычной. На этом все, надеюсь что было интересно :) Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта. mysku.ru Регулятор оборотов электродвигателя: как сделатьПлавная работа двигателя, без рывков и скачков мощности – это залог его долговечности. Для контроля этих показателей используется регулятор оборотов электродвигателя на 220В, 12 В и 24 В, все эти частотники можно изготовить своими руками или купить уже готовый агрегат. Зачем нужен регулятор оборотовРегулятор оборотов двигателя, частотный преобразователь – это прибор на мощном транзисторе, который необходим для того, чтобы инвертировать напряжение, а также обеспечить плавную остановку и пуск асинхронного двигателя при помощи ШИМ. ШИМ – широко-импульсное управление электрическими приспособлениями. Его применяют для создания определенной синусоиды переменного и постоянного тока.  Фото – мощный регулятор для асинхронного двигателяСамый простой пример преобразователя – это обычный стабилизатор напряжения. Но у обсуждаемого прибора гораздо больший спектр работы и мощность. Частотные преобразователи используются в любом устройстве, которое питается от электрической энергии. Регуляторы обеспечивают чрезвычайно точный электрический моторный контроль, так что скорость двигателя можно изменять в меньшую или большую сторону, поддерживать обороты на нужном уровне и защищать приборы от резких оборотов. При этом электродвигателем используется только энергия, необходимая для работы, вместо того, чтобы запускать его на полной мощности.  Фото – регулятор оборотов двигателя постоянного токаЗачем нужен регулятор оборотов асинхронного электродвигателя:
Устройство часто используется для сварочного аппарата (в основном для полуавтоматов), электрической печки, ряда бытовых приборов (пылесоса, швейной машинки, радио, стиральной машины), домашнего отопителя, различных судомоделей и т.д.  Фото – шим контроллер оборотовПринцип работы регулятора оборотовРегулятор оборотов представляет собой устройство, состоящее из следующих трех основных подсистем:
Когда двигатель переменного тока запускается на полную мощность, происходит передача тока с полной мощностью нагрузки, такое повторяется 7-8 раз. Этот ток сгибает обмотки двигателя и вырабатывает тепло, которое будет выделяться продолжительное время. Это может значительно снизить долговечность двигателя. Иными словами, преобразователь – это своеобразный ступенчатый инвертор, который обеспечивает двойное преобразование энергии.  Фото – схема регулятора для коллекторного двигателяВ зависимости от входящего напряжения, частотный регулятор числа оборотов трехфазного или однофазного электродвигателя, происходит выпрямление тока 220 или 380 вольт. Это действие осуществляется при помощи выпрямляющего диода, который расположен на входе энергии. Далее ток проходит фильтрацию при помощи конденсаторов. Далее формируется ШИМ, за это отвечает электросхема. Теперь обмотки асинхронного электродвигателя готовы к передаче импульсного сигнала и их интеграции к нужной синусоиде. Даже у микроэлектродвигателя эти сигналы выдаются, в прямом смысле слова, пачками.  Фото – синусоида нормальной работы электродвигателяКак выбрать регуляторСуществует несколько характеристик, по которым нужно выбирать регулятор оборотов для автомобиля, станочного электродвигателя, бытовых нужд:
Хорошо себя зарекомендовали приборы марки Sinus, E-Sky и Pic. При этом также нужно понимать, что есть так называемый универсальный регулятор вращения. Это частотный преобразователь для бесколлекторных двигателей.  Фото – схема регулятора для бесколлекторных двигателейВ данной схеме есть две части – одна логическая, где на микросхеме расположен микроконтроллер, а вторая – силовая. В основном такая электрическая схема используется для мощного электрического двигателя. Видео: регулятор оборотов электродвигателя с ШИро V2 Как сделать самодельный регулятор оборотов двигателяМожно сделать простой симисторный регулятор оборотов электродвигателя, его схема представлена ниже, а цена состоит только из деталей, продающихся в любом магазине электротехники. Для работы нам понадобится мощный симистор типа BT138-600, её советует журнал радиотехники.  Фото – схема регулятора оборотов своими рукамиВ описанной схеме, обороты будут регулироваться при помощи потенциометра P1. Параметром P1 определяется фаза входящего импульсного сигнала, который в свою очередь открывает симистор. Такая схема может применяться как в полевом хозяйстве, так и в домашнем. Можно использовать данный регулятор для швейных машинок, вентиляторов, настольных сверлильных станков. Принцип работы прост: в момент, когда двигатель немного затормаживается, его индуктивность падает, и это увеличивает напряжение в R2-P1 и C3, то в свою очередь влечет более продолжительное открытие симистора. Тиристорный регулятор с обратной связью работает немного по-другому. Он обеспечивает обратный ход энергии в энергетическую систему, что является очень экономным и выгодным. Данный электронный прибор подразумевает включение в электрическую схемы мощного тиристора. Его схема выглядит вот так:
Здесь для подачи постоянного тока и выпрямления требуется генератор управляющего сигнала, усилитель, тиристор, цепь стабилизации оборотов. www.asutpp.ru Регулятор оборотов электродвигателя коллекторного типа на ШИМДля регулировки частоты вращения маломощных электродвигателей коллекторного типа обычно применяют резистор, который включают последовательно с двигателем. Но такой способ включения обеспечивает очень низкий КПД, а самое главное не позволяет осуществлять плавную регулировку оборотов (найти переменный резистор достаточной мощности на несколько десятков Ом совсем не просто). А самый главный недостаток такого способа, это то, что иногда происходит остановка ротора при снижении напряжения питания. ШИМ-регуляторы, речь о которых пойдет в этой статье, позволяют осуществлять плавную регулировку оборотов без перечисленных выше недостатков. Помимо этого ШИМ-регуляторы так же можно применять и для регулировки яркости ламп накаливания.
Рис.1. На рис.1 приведена схема одного из таких ШИМ-регуляторов. Полевой транзистор VT1 является генератором пилообразного напряжения (с частотой повторения 150 Гц), а операционный усилитель на микросхеме DA1 работает как компаратор, формирующий ШИМ-сигнал на базе транзистора VT2. Частота вращения регулируется переменным резистором R5, изменяющим ширину импульсов. Благодаря тому, что их амплитуда равна напряжению питания, электродвигатель не будет «тормозить», а кроме этого можно добиться более медленного вращения, чем в обычном режиме.
Рис.2. Схема ШИМ регуляторов на рис.2 аналогична предыдущей, но задающий генератор здесь выполнен на операционном усилителе (ОУ) DA1. Этот ОУ функционирует в роли генератора импульсов напряжения треугольной формы с частотой повторения 500 Гц. Переменный резистор R7 позволяет осуществлять плавную регулировку вращения.
Рис.3. На рис.3. представлена весьма интересная схема регулятора. Этот ШИМ регулятор выполнен на интегральном таймере NE555. Задающий генератор имеет частоту повторения 500 Гц. Длительность импульсов, а, следовательно, и частоту вращения ротора электродвигателя можно регулировать в диапазоне от 2 до 98 % периода повторения. Выход генератора ШИМ регулятора на таймере NE555 подключен к усилителю тока, выполненному на транзисторе VT1 и собственно управляет электродвигателем М1. Главным недостатком схем рассмотренных выше является отсутствие элементов стабилизации частоты вращения вала при изменении нагрузки. А вот следующая схема, показанная на рис.4., поможет решить эту проблему.
Рис.4. Данный ШИМ регулятор как и большинство аналогичных устройств, имеет задающий генератор импульсов напряжения треугольной формы (частота повторения 2 кГц), выполненный на DA1.1.DA1.2, компаратор на DA1.3, электронный ключ на транзисторе VT1, а также регулятор скважности импульсов, а по сути частоты вращения электродвигателя - R6. Особенностью схемы является наличие положительной обратной связи посредством резисторов R12, R11, диода VD1,конденсатора C2, и DA1.4, которая обеспечивает постоянную частоты вращения вала электродвигателя при изменении нагрузки. При подключении ШИМ регулятора к конкретному электродвигателю при помощи резистора R12 производится регулировка глубины ПОС, при которой не возникает автоколебаний частоты вращения при увеличении или уменьшении нагрузки на вал двигателя. Элементная база. В приведенных в статье схемах можно использовать следующие аналоги деталей: транзистор КТ117А можно заменить на КТ117Б-Г или как вариант на 2N2646; КТ817Б - КТ815, КТ805; микросхему К140УД7 на К140УД6, или КР544УД1, ТL071, TL081; таймер NE555 на С555, или КР1006ВИ1; микросхему TL074 на TL064, или TL084, LM324. Если необходимо подключить к ШИМ-регулятору более мощную нагрузку ключевой транзистор КТ817 необходимо заменить более мощным полевым транзистором, как вариант, IRF3905 или подобным. Указанный транзистор способен пропускать токи до 50А. Подготовлено по материалам статьи: А.В. Тимошенко, Радіоаматор №4, 2008г. imolodec.com СХЕМА РЕГУЛЯТОРА ОБОРОТОВ ДВИГАТЕЛЯРегулятор для двигателя переменного токаНа основе мощного симистора BT138-600, можно собрать схему регулятора скорости вращения двигателя переменного тока. Эта схема предназначена для регулирования скорости вращения электродвигателей сверлильных машин, вентиляторов, пылесосов, болгарок и др. Скорость двигателя можно регулировать путем изменения сопротивления потенциометра P1. Параметр P1 определяет фазу запускающего импульса, который открывает симистор. Схема также выполняет функцию стабилизации, которая поддерживает скорость двигателя даже при большой его нагрузке. Принципиальная схема регулятора электромотора переменного питания
Например, когда мотор сверлильного станка тормозит из-за повышенного сопротивления металла, ЭДС двигателя также уменьшается. Это приводит к увеличению напряжения в R2-P1 и C3 вызывая более продолжительное открывание симистора, и скорость соответственно увеличивается.
Регулятор для двигателя постоянного токаНаиболее простой и популярный метод регулировки скорости вращения электродвигателя постоянного тока основан на использовании широтно-импульсной модуляции (ШИМ или PWM). При этом напряжение питания подается на мотор в виде импульсов. Частота следования импульсов остается постоянной, а их длительность может меняться - так меняется и скорость (мощность).
Для генерации ШИМ сигнала можно взять схему на основе микросхемы NE555. Самая простая схема регулятора оборотов двигателя постоянного тока показана на рисунке: Принципиальная схема регулятора электромотора постоянного питания
Здесь VT1 - полевой транзистор n-типа, способный выдерживать максимальный ток двигателя при заданном напряжении и нагрузке на валу. VCC1 от 5 до 16 В, VCC2 больше или равно VCC1. Частоту ШИМ сигнала можно рассчитать по формуле: F = 1.44/(R1*C1), [Гц] где R1 в омах, C1 в фарадах. При номиналах указанных на схеме выше, частота ШИМ сигнала будет равна: F = 1.44/(50000*0.0000001) = 290 Гц. Стоит отметить, что даже современные устройства, в том числе и высокой мощности управления, используют в своей основе именно такие схемы. Естественно с использованием более мощных элементов, выдерживающих большие токи. el-shema.ru ШИМ регулятор оборотов двигателяДобрый вечер, друзья! Это первый мой в жизни обзор чего-либо, поэтому готов с радостью выслушать критику и советы. Товар покупался за свои кровные. Подробности ниже.К заказу этого регулятора, меня натолкнул обзор уважаемого kirich. Поэтому, я сначала заказал точно такой же ШИМ регулятор, но потом для разнообразия закал и героя сегодняшнего обзора. Заказ был сделан 29 октября, а ко мне в подмосковную Лобню он добрался только 3 декабря. Товар был упакован в стандартный пакетик с пупырками и обильно обмотан поролоном: Упаковка В комплекте только сама плата управления и переменный резистор на 100 кОм, который подключается непосредственно к плате разъемом HU-3 с длиной проводов 19 см, что вполне удобно для монтажа. Другие ракурсы Пропайка силовых дорожек мне показалась просто ужасной. Не думал, что наши азиатские друзья буду экономить на припое. Также видно множество следов неотмытого флюса. Возможно это я такой везунчик: На гуру пайки я не претендую, поэтому решил исправить немного ситуацию. Думаю если бы кому-то пришла плата после моих рук, от китайцев не особо отличили: Регулятор построен на таймере NE555P, поэтому я думаю не имеет смысла рассказывать про всю схему, да и боюсь пока не хватит для этого знаний =). Рабочий диапазон напряжения 12-60 Вольт и максимальный ток 20 Ампер. Кстати на mysku.me Электротехника: Регулятор оборотов электродвигателя.Одним из наиболее эффективных способов управления частотой вращения вала электродвигателя является использование широтно импульсной модуляции (ШИМ) мощности передаваемой на этот двигатель. Создать простой и эффективный ШИМ регулятор можно на микросхеме-таймере NE555 (или LM555). Такой регулятор может управлять электронным ключом замыкающим источник напряжения на электродвигатель с частотой ШИМа, ключ может быть для переменного или для постоянного тока. Схема регулятора, без ключа, приведена на рисунке: На выходе такого регулятора имеется импульсное напряжение (на выходе output относительно GND) когда он работает, частота этого напряжение не меняется а скважность можно регулировать крутя или перемещая ручку (или чего у него там есть) потенциометра R3 (т.е. можно делать импульс длиннее или короче при этом не меняя время через которое появляется фронт следующего импульса (начало следующего импульса)). Ниже приведены схемы для регулировки оборотов электродвигателей. Схема регулятора оборотов электродвигателя переменного тока приведена на рисунке:Рисунок 3 - Регулятор оборотов электродвигателя переменного тока Схема регулятора оборотов электродвигателя постоянного тока приведена на рисунке:Рисунок 4 - Регулятор оборотов электродвигателя постоянного тока Некоторые подробности можно увидеть на видео: Если сопротивление потенциометра будет больше то диапазон частот вращения вала двигателя тоже будет больше но также будет меньше частота ШИМа поэтому придётся уменьшить ёмкость конденсатора C1 т.к. если частота будет слишком низкой то возможно будет заметно "дёрганье двигателя" если частота будет слишком высокой то симисторный ключ не будет правильно открываться поэтому частота должна быть обязательно меньше 50Гц хотя бы в 10раз. Хорошо такой регулятор подходит для достаточно инерционных приборов например мощных электродвигателей, нагревателей, паяльников и т.д (регулировать обороты паяльника такой регулятор не будет но его температуру очень даже будет). И на последок некоторое количество ссылок по которым можно приобрести детали: 50штук таймеров 555 можно закупить перейдя по ссылке http://ali.pub/v5x9t (за 85р. на момент написания данного описания). Опторонов 10шт. для переменного тока можно закупить по ссылке http://ali.pub/7gyq8Последнюю схему можно переделать для регулировки мощности какой либо другой нагрузки, например нагревателей: Рисунок 5 - Регулировка мощности КАРТА БЛОГА (содержание)electe.blogspot.com |
|
||||||||||||||||||
|
|
||||||||||||||||||
|
