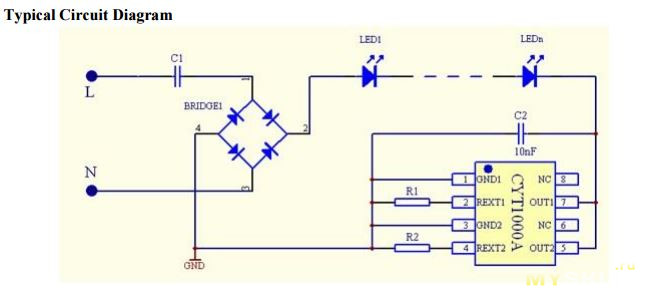

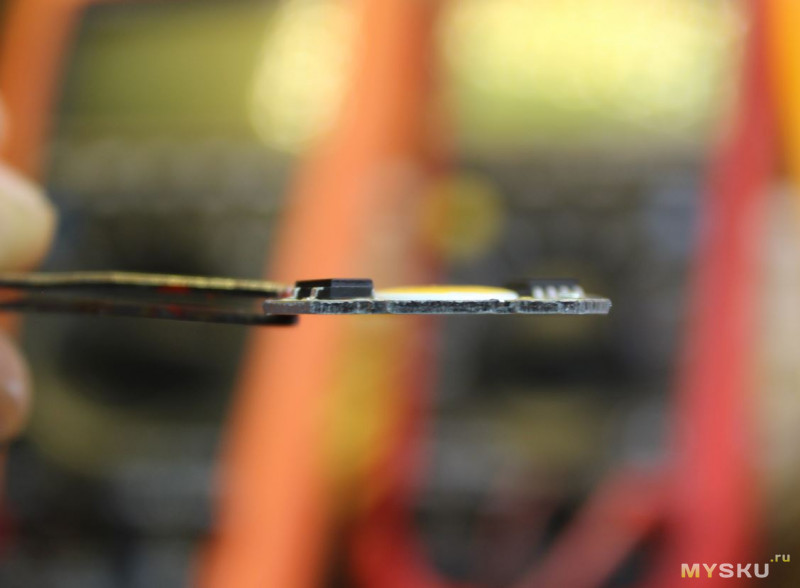

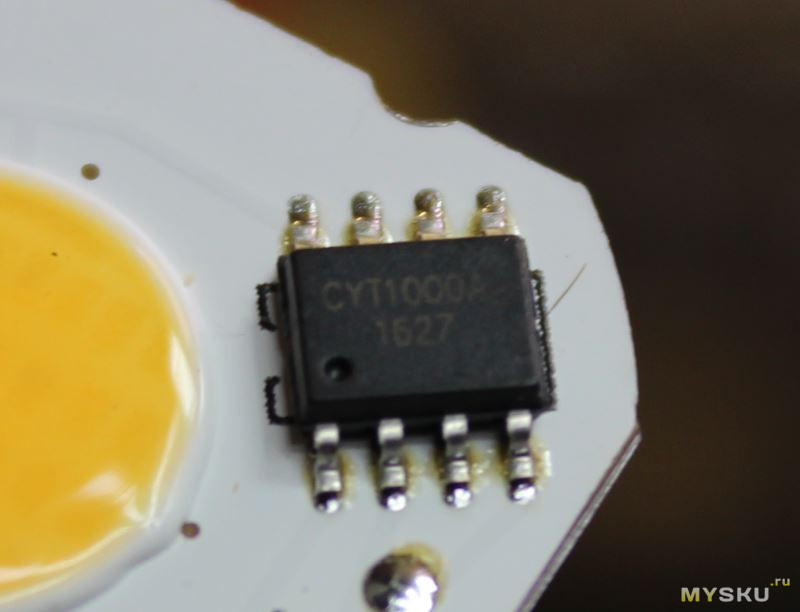

Светодиодная лампа на 220 вольт GL5.5 с импульсным драйвером на микросхеме BP3122. Схема включения cyt1000bСветодиоды нового поколения COB LED 5W 220V с питанием от сети 220В Вид с боку На плате имеется диодный мост, и микросхема драйвера.  Схема включения драйвера: Технические характеристики микросхемы драйвера: Мощность излучателя – 3-9 Вт Выходной ток драйвера — 10 — 60 мА Коэффициент мощности (PF) > 0,95После подключения светодиода к сети я получил ток 22 мА, что соответствует мощности потребления данного светодиода 4.2 ватта.

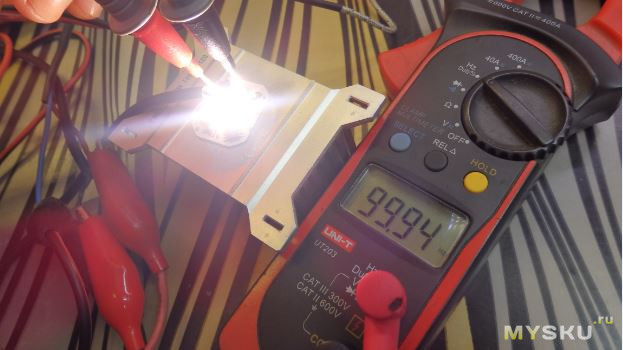

Частота пульсаций составляет 99.99 Гц, к сожалению пришлось очень долго ее ловить из за плохого контакта в точках съема данных.  Что мне не понравилось в данном светодиоде:

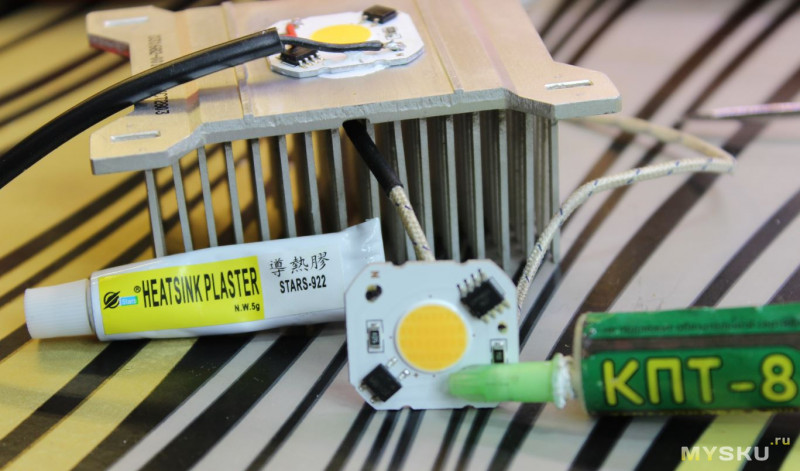

Применение термопасты КПТ-8 или термокрея, почти никак не влияет на завышенные температурные показатели светодиодов, которые могут варьироваться в диапазоне от 70 до 120 ºC. В зависимости от толщины слоя и времени работы светодиода. Плюсы данного светодиода: простота монтажа не требуется мощного радиатора не нужен блок питания или драйвер минимальное затраченное время на подключение светодиода Вывод имея полный datasheet на микросхему драйвера, можно методом просчетов, добиться снижения подачи тока на его питание, что уменьшит перегрев, и увеличит срок службы. А допаяв пару конденсаторов можно уменьшить пульсации. Но яркость при этом так же упадет. Похоже маркетинг новых светодиодов ясен, новинка должна светить ярче, а сколько они проработают при таком трюке, никого уже не волнует. Дабы главное продать как можно больше. Кому интересно могут посмотреть обзор в видео формате. mysku.ru ? Обзор новинки светодиодов нового поколения COB LED 5W 220V с питанием от сети 220В пелинг | Пелинг Инфо солнечные батареиИтак, ну очень давно я не снимал роликов про светодиоды и, конечно же, это мое упущение. Но, так как данное направление охватывает еще больше число зрителей и тех, кто реально хочет получить достоверные обзоры, тесты и испытания, я постараюсь заново начать снимать больше подобных обзоров, с независимой их покупкой. Заодно в планах переснять старые ролики на новый лад, в более подкованном формате. Так как опыт за эти годы так же возрос, а значит в роликах, надеюсь, будет меньше воды. Данный обзор меня также попросили снять мои подписчики, которые присылали мне ссылки на подобные лоты на эл. почту. За что хочу сказать им большое спасибо, так как штудировать весь интернет днями у меня просто не хватает времени. На форуме я создал ветку, в которой можно оставлять пожелание на что хотелось бы увидеть обзор. И какие тесты именно вас интересуют. Оставляйте ваши предложения и пожелания, а там уж посмотрим. Начал я тестирование с младшей модели на 5Ватт.Фото реального внешнего вида светодиода:  На плате имеется диодный мост и микросхема драйвера. Драйвер тут имеет маркировку cyt1000a Давайте рассмотрим мануал на cyt1000a Драйверы для светодиодов (Linear constant current LED Drive) серии CYT1000A и CYT3000A. Они являются источниками постоянного тока и идеально подходят для питания светодиодов. CYT1000A Технические характеристики: Мощность излучателя – 3-9 Вт Выходной ток драйвера – 10 – 60 мА Коэффициент мощности (PF) > 0,95 Особенности: Отсутствие электролитических конденсаторов Функции защиты – ОTP (Over Temperature Protection – защита от перегрева) OVP (Over Voltage Protection – защита от подачи повышенного напряжения) Схема включения CYT3000A Технические характеристики: Мощность излучателя – 3-18 Вт Выходной ток драйвера – 10 – 60 мА Искажение (THD) < 20% Коэффициент мощности (PF) > 0,95 Особенности: Отсутствие электролитических конденсаторов Функции защиты – ОTP (Over Temperature Protection – защита от перегрева) OVP (Over Voltage Protection – защита от подачи повышенного напряжения) Схема включения При попытке применения ваттметров я потерпел фиаско, так как ваттметры просто не видят данный светодиод, все дело в том, что ток ну очень маленький. Отсюда, все тесты я снимал при использовании трех независимых приборов. Каждый из мультиметров занимается своим делом: один замеряет ток потребления, второй замеряет напряжение подаваемое от сети на светодиод и последний измеряет температуру непосредственно кристалла. После подключения светодиода к сети, я получил ток 22мА, что соответствует мощности потребления данного светодиода 4.2 Ватта. Что мне не понравилось в данном светодиоде :Применение термопасты КПТ-8 или термоклея, почти никак не влияет на завышенные температурные показатели светодиодов. Схема включения драйвера: После подключения светодиода к сети я получил ток 22мА, что соответствует мощности потребления данного светодиода 4.2 Ватта. Частота пульсаций составляет 99.99Гц, к сожалению пришлось очень долго ее ловить из за плохого контакта в точках съема данных.
Пульсации данного светодиода, можно глянуть на следующих фото, к сожалению более высокого качества картинки получить не удалось Проще говоря идет реальный перегрев кристаллов, что даже при посадке на хороший радиатор может привести к их отвалу, из за деформации компаунда на запредельных температурах.Минусы светодиода:Очень большая пульсация, с частотой 100 герц, опять же данная пульсация обусловлена отсутствием в схеме светодиода конденсаторов,перегрев кристалла — проблема координально ни как не решается.деформация компаунда — возникает при перегреве выше 80 Гр цельсияотвал контактов от кристаллов светодиода — Возникает только при перегреве.То остаются одни плюсы. 🙂 Плюсы данного светодиода:простота монтажане требуется мощного радиаторане нужен блок питания или драйверминимальное затраченное время на подключение светодиода Вывод имея полный datasheet на микросхему драйвера, можно методом просчетов, добиться снижения подачи тока на его питание, что уменьшит перегрев, и увеличит срок службы. А допаяв пару конденсаторов можно уменьшить пульсации. Но яркость при этом так же упадет.Похоже маркетинг новых светодиодов ясен, новинка должна светить ярче, а сколько они проработают при таком трюке, никого уже не волнует. Дабы главное продать как можно больше. Ссылки на товары которые присутствуют в видео. Покупался светодиод тут http://got.by/4d792термоклей можно купить тут http://got.by/xgbcoваттметр можно приобрести тут http://got.by/g61jt Ну и мое видео, где все постарался максимально подробно рассказать и показать. Поделиться ссылкой:
Похожееpeling.ru Алгоритм поиска неисправности в драйвере LED лампы или Эркюль Пуаро отдыхает / ХабрНедавно один знакомый попросил меня помочь с проблемой. Он занимается разработкой LED ламп, попутно ими приторговывая. У него скопилось некоторое количество ламп, работающих неправильно. Внешне это выражается так – при включении лампа вспыхивает на короткое время (менее секунды) на секунду гаснет и так повторяется бесконечно. Он дал мне на исследование три таких лампы, я проблему решил, неисправность оказалась очень интересной (прямо в стиле Эркюля Пуаро) и я хочу рассказать о пути поиска неисправности. LED лампа выглядит вот так:Разработчик применил любопытное решение – тепло от работающих светодиодов забирается тепловой трубкой и передается на классический алюминиевый радиатор. По словам автора, такое решение позволяет обеспечить правильный тепловой режим для светодиодов, минимизируя тепловую деградацию и обеспечивая максимально возможный срок службы диодов. Попутно увеличивается срок службы драйвера питания диодов, так как плата драйвера оказывается вынесенной из теплового контура и температура платы не превышает 50 градусов Цельсия. Такое решение – разделить функциональные зоны излучения света, отвода тепла и генерации питающего тока – позволило получить высокие эксплуатационные характеристики лампы по надежности, долговечности и ремонтопригодности. Минус таких ламп, как ни странно, прямо вытекает из ее плюсов – долговечная лампа не нужна производителям :). Историю о сговоре производителей ламп накаливания о максимальном сроке службы в 1000 часов все помнят? Ну и не могу не отметить характерный внешний вид изделия. Мой «госконтроль» (жена) не разрешил мне ставить эти лампы в люстру, где они видны. Вернемся к проблемам драйвера. Вот так выглядит плата драйвера: Рис 2. Внешний вид платы LED драйвера со стороны поверхностного монтажа И с обратной стороны: Рис 3. Внешний вид платы LED драйвера со стороны силовых деталей Изучение ее под микроскопом позволило определить тип управляющей микросхемы – это MT7930. Это микросхема контроля обратноходового преобразователя (Fly Back), обвешанная разнообразными защитами, как новогодняя елка – игрушками. В МТ7930 встроены защиты: • от превышения тока ключевого элемента • понижения напряжения питания • повышения напряжения питания • короткого замыкания в нагрузке и обрыва нагрузки. • от превышения температуры кристалла Декларирование защиты от короткого замыкания в нагрузке для источника тока носит скорее маркетинговый характер :) Принципиальной схемы на именно такой драйвер добыть не удалось, однако поиск в сети дал несколько очень похожих схем. Наиболее близкая приведена на рисунке: Рис 4. LED Driver MT7930. Схема электрическая принципиальная Анализ этой схемы и вдумчивое чтение мануала к микросхеме привело меня к выводу, что источник проблемы мигания – это срабатывание защиты после старта. Т.е. процедура начального запуска проходит (вспыхивание лампы – это оно и есть), но далее преобразователь выключается по какой-то из защит, конденсаторы питания разряжаются и цикл начинается заново. Внимание! В схеме присутствуют опасные для жизни напряжения! Не повторять без должного понимания что вы делаете! Для исследования сигналов осциллографом надо развязать схему от сети, чтобы не было гальванического контакта. Для этого я применил разделительный трансформатор. На балконе в запасах были найдены два трансформатора ТН36 еще советского производства, датированные 1975 годом. Ну, это вечные устройства, массивные, залитые полностью зеленым лаком. Подключил по схеме 220 – 24 – 24 -220. Т.е. сначала понизил напряжение до 24 вольт (4 вторичных обмотки по 6.3 вольта), а потом повысил. Наличие нескольких первичных обмоток с отводами дало мне возможность поиграть с разными напряжениями питания – от 110 вольт до 238 вольт. Такое решение конечно несколько избыточно, но вполне пригодно для одноразовых измерений. Рис 5. Фото разделительного трансформатора Из описания старта в мануале следует, что при подаче питания начинает заряжаться конденсатор С8 через резисторы R1 и R2 суммарным сопротивлением около 600 ком. Два резистора применены из требований безопасности, чтобы при пробое одного ток через эту цепь не превысил безопасного значения. Итак, конденсатор по питанию медленно заряжается (это время порядка 300-400 мс) и когда напряжение на нем достигает уровня 18,5 вольт – запускается процедура старта преобразователя. Микросхема начинает генерировать последовательность импульсов на ключевой полевой транзистор, что приводит к возникновению напряжения на обмотке Na. Это напряжение используется двояко – для формирования импульсов обратной связи для контроля выходного тока (цепь R5 R6 C5) и для формирования напряжения рабочего питания микросхемы (цепь D2 R9). Одновременно в выходной цепи возникает ток, который и приводит к зажиганию лампы. Почему же срабатывает защита и по какому именно параметру? Первое предположение Срабатывание защиты по превышению выходного напряжения? Для проверки этого предположения я выпаял и проверил резисторы в цепи делителя (R5 10 ком и R6 39 ком). Не выпаивая их не проверить, поскольку через обмотку трансформатора они запараллелены. Элементы оказались исправны, но в какой-то момент схема заработала! Я проверил осциллографом формы и напряжения сигналов во всех точках преобразователя и с удивлением убедился, что все они – полностью паспортные. Никаких отклонений от нормы… Дал схеме поработать часок – все ОК. А если дать ей остыть? После 20 минут в выключенном состоянии не работает. Очень хорошо, видимо дело в нагреве какого-то элемента? Но какого? И какие же параметры элемента могут уплывать? В этой точке я сделал вывод, что на плате преобразователя имеется какой-то элемент, чувствительный к температуре. Нагрев этого элемента полностью нормализует работу схемы. Что же это за элемент? Второе предположение Подозрение пало на трансформатор. Проблема мыслилась так – трансформатор из-за неточностей изготовления (скажем на пару витков недомотана обмотка) работает в области насыщения и из-за резкого падения индуктивности и резкого нарастания тока срабатывает защита по току полевого ключа. Это резистор R4 R8 R19 в цепи стока, сигнал с которого подается на вывод 8 (CS, видимо Current Sense) микросхемы и используется для цепи ОС по току и при превышении уставки в 2.4 вольта отключает генерацию для защиты полевого транзистора и трансформатора от повреждений. На исследуемой плате стоит параллельно два резистора R15 R16 с эквивалентным сопротивлением 2,3 ома. Но насколько я знаю, параметры трансформатора при нагреве ухудшаются, т.е. поведение системы должно быть другим – включение, работа минут 5-10 и выключение. Трансформатор на плате весьма массивный и тепловая постоянная у него ну никак не менее единиц минут. Может, конечно в нем есть короткозамкнутый виток, который исчезает при нагреве? Перепайка трансформатора на гарантированно исправный была в тот момент невозможна (не привезли еще гарантированно рабочую плату), поэтому оставил этот вариант на потом, когда совсем версий не останется :). Плюс интуитивное ощущение – не оно. Я доверяю своей инженерной интуиции. К этому моменту я проверил гипотезу о срабатывании защиты по току, уменьшив резистор ОС по току вдвое припайкой параллельно ему такого же – это никак не повлияло на моргание лампы. Значит, с током полевого транзистора все нормально и превышения по току нет. Это было хорошо видно и по форме сигнала на экране осциллографа. Пик пилообразного сигнала составлял 1,8 вольта и явно не достигал значения в 2,4 вольта, при котором микросхема выключает генерацию. К изменению нагрузки схема также оказалась нечувствительна – ни подсоединение второй головки параллельно, ни переключение прогретой головы на холодную и обратно ничего не меняло. Третье предположение Я исследовал напряжение питания микросхемы. При работе в штатном режиме все напряжения были абсолютно нормальными. В мигающем режиме тоже, насколько можно было судить по формам сигналов на экране осциллографа. По прежнему, система мигала в холодном состоянии и начинала нормально работать при прогреве ножки трансформатора паяльником. Секунд 15 погреть – и все нормально заводится. Прогрев микросхемы паяльником ничего не давал. И очень смущало малое время нагрева… что там может за 15 секунд измениться? В какой-то момент сел и методично, логически отсек все гарантированно работающее. Раз лампа загорается — значит цепи запуска исправны. Раз нагревом платы удается запустить систему и она часами работает — значит и силовые системы исправны. Остывает и перестает работать — что-то зависит от температуры… Трещина на плате в цепи обратной связи? Остывает и сжимается, контакт нарушается, нагревается, расширяется и контакт восстанавливается? Пролазил тестером холодную плату — нет обрывов. Что же еще может мешать переходу от режима запуска в рабочий режим?!!! От полной безнадеги интуитивно припаял параллельно электролитическому конденсатору 10 мкф на 35 вольт по питанию микросхемы такой же. И тут наступило счастье. Заработало! Замена конденсатора 10 мкф на 22 мкф полностью решило проблему. Вот он, виновник проблемы: Рис 6. Конденсатор с неправильной емкостью Теперь стал понятен механизм неисправности. Схема имеет две цепи питания микросхемы. Первая, запускающая, медленно заряжает конденсатор С8 при подаче 220 вольт через резистор в 600 ком. После его заряда микросхема начинает генерировать импульсы для полевика, запуская силовую часть схемы. Это приводит к генерации питания для микросхемы в рабочем режиме на отдельной обмотке, которое поступает на конденсатор через диод с резистором. Сигнал с этой обмотки также используется для стабилизации выходного тока. Пока система не вышла в рабочий режим — микросхема питается запасенной энергией в конденсаторе. И ее не хватало чуть-чуть — буквально пары-тройки процентов. Падения напряжения оказалось достаточно, чтобы система защиты микросхемы срабатывала по пониженному питанию и отключала все. И цикл начинался заново. Отловить эту просадку напряжения питания осциллографом не получалось — слишком грубая оценка. Мне казалось, что все нормально. Прогрев же платы увеличивал емкость конденсатора на недостающие проценты — и энергии уже хватало на нормальный запуск. Понятно, почему только некоторая часть драйверов отказала при полностью исправных элементах. Сыграло роль причудливое сочетание следующих факторов: • Малая емкость конденсатора по питанию. Положительную роль сыграл допуск на емкость электролитических конденсаторов (-20% +80%), т.е. емкости номиналом 10 мкф в 80% случаев имеют реальную емкость около 18 мкф. Со временем емкость уменьшается из-за высыхания электролита. • Положительная температурная зависимость емкости электролитических конденсаторов от температуры. Повышенная температура на месте выходного контроля — достаточно буквально пары-тройки градусов и емкости хватает для нормального запуска. Если предположить, что на месте выходного контроля было не 20 градусов, а 25-27, то этого оказалось достаточно для практически 100% прохождения выходного контроля. Производитель драйверов сэкономил конечно, применив емкости меньшего номинала по сравнению с референс дизайн из мануала (там указано 22 мкф) но свежие емкости при повышенной температуре и с учетом разброса +80% позволили партию драйверов сдать заказчику. Заказчик получил вроде бы работающие драйверы, которые со временем стали отказывать по непонятной причине. Интересно было бы узнать – инженеры производителя учли особенности поведения электролитических конденсаторов при повышении температуры и естественный разброс или это получилось случайно? habr.com Светодиоды нового поколения COB LED 5W 220V с питанием от сети 220В Новинка на рынке светодиодов, которые я решил приобрести на тестирование. Это новые светодиоды с питанием напрямую минуя громадные блоки питания от сети 220В. Для тех кому интересно не вдаваясь в детали, а стоит ли его приобретать, однозначного ответа к сожалению после тестирования дать не могу. При определенной сноровке конечно минусы можно убрать, но меня интересовало как новинка работает из коробки. Начал я тестирование с младшей модели на 5 ватт. Фото реального внешнего вида светодиода: Вид с боку На плате имеется диодный мост, и микросхема драйвера. Драйвер тут имеет маркировку cyt1000a Схема включения драйвера: Технические характеристики микросхемы драйвера: Мощность излучателя – 3-9 Вт Выходной ток драйвера — 10 — 60 мА Коэффициент мощности (PF) > 0,95После подключения светодиода к сети я получил ток 22 мА, что соответствует мощности потребления данного светодиода 4.2 ватта.Частота пульсаций составляет 99.99 Гц, к сожалению пришлось очень долго ее ловить из за плохого контакта в точках съема данных.Напряжение питания кристаллов светодиода составило 164 вольта.Пульсации данного светодиода, можно глянуть на следующих фото, к сожалению более высокого качества картинки получить не удалось Что касаемо пульсаций данного светодиода, то они очень высокие. Находится под таким светом долгое время, вредно для вашего здоровья. Частота пульсаций составляет 100 Гц. Пульсации обусловлены Удешевленной схеме включения драйвера cyt1000a.Есть схема уменьшения пульсаций, опять же она ука mysku.me Светодиодная лампа на 220 вольт GL5.5 с импульсным драйвером на микросхеме BP3122 Типовая схема драйвера светодиодной лампы на 220 V с микросхемой BP3122 Сначала о драйвере. Микросхема BP3122 специально разработана для светодиодного освещения и является высокоэффективной микросхемой импульсного источника питания с встроенными полевыми транзисторами (650V), что сводит к минимуму количество внешних элементов, позволяет уменьшить размеры платы и, соответственно, стоимость драйвера. Стабилизация тока через светодиоды реализована без оптопары, цепи обратной связи на TL431 и вспомогательной обмотки трансформатора. Вместе с тем минимизировано количество внешних компонентов. Пусковой ток составляет 60 мкА . Конденсатор в цепи питания VCC заряжается через пусковой резистор при включении. Как только напряжение VCC достигнет пускового порога, BP3122 начнет вырабатывать импульсы. Напряжение питания микросхемы стабилизирует внутренний стабилизатор на 15V. Сверхнизкий ток потребления микросхемы не требует наличия вспомогательной обмотки на трансформаторе для питания микросхемы. Для стабилизации выходного тока через светодиоды к выводу SC подключается внешний резистор, через который протекает ток выходного полевого транзистора. Падение напряжения на резисторе сравнивается на компараторе с внутренним источником опорного напряжения 500 мВ. Таким образом изменяется скважность импульсов и поддерживается постоянный ток через светодиоды с точностью плюс/минус 5%. Рекомендуемая выходная мощность микросхемы не более 5 Вт, а стабилизация выходного тока поддерживается в диапазоне входных напряжений переменного тока от 85 до 265 вольт. Максимальная частота переключения при нормальной работе составляет 65 - 70 кГц. В микросхеме реализованы: защита от короткого замыкания, защита от перенапряжения, защита от перегрева (порог 150 ℃ с гистерезисом 25 ℃) и другие. Если неисправность устранена, система восстановится и начнет нормально работать. Внимание! Соблюдайте правила электробезопасности. Электротравмы, могут быть смертельными, а неправильный ремонт пожароопасным. Теперь, собственно, о лампе GL5.5 – E27. Срок службы, продекларированный производителем, 50 000 часов. Гарантию в магазине дали на пол года. А на традиционные энергосберегающие дают год. Китайские производители не оговаривают снижение яркости в процессе эксплуатации, а оно может достигать 50% и более в течение 1-2 лет и зависит от степени превышения номинальных режимов светодиодов. А цена у таких ламп пока-что, как у «вечных», хотя качественные диодные лампы стоят в разы дороже. Лампа будет светить, возможно, и 20 лет, но вы ее замените гораздо раньше, т.к. свет этот будет со временем все тусклее и тусклее. А причина простая, чтобы получить хорошую яркость дешевые светодиоды загоняют в жесткий режим. Нагрев таких светодиодов более 50 градусов даже на радиаторе, то есть они подвержены ускоренной деградации. На выходе драйвера лампы GL5.5 установлены две параллельные цепочки из трех последовательно включенных светодиодов. Вместо предохранителя установлен резистор 2,2 Ом. При входном напряжении сети переменного тока 236 вольт напряжение на светодиодах составило 9,37 вольта постоянного тока. Ток через диоды – 250 мА. Получаем мощность около 2,5 Вт, до 50% которой уходит на нагрев светодиодов.  Все шесть светодиодов установлены на очень тонкой плате, приклеенной к алюминиевой пластине, которая крепится к алюминиевому радиатору с помощью двух винтов. В пластмассовой части лампы имеются вентиляционные отверстия.  Схема драйвера собрана на печатной плате с двухсторонним монтажом элементов. При включении лампы наблюдается задержка 0.5-1 сек до начала свечения. Стеклянный плафон рассеивает свет, а без плафона свет направленный и более яркий. Исходя из этого сравнение диодных ламп и ламп накаливания очень условно, но данную лампу можно приравнять к 40 ваттной лампе накаливания по силе света. Количество светодиодов и их размеры как в светильнике на 3 Вт, но они более мощные. firstelectro.ru Таймер в светодиодной лампе — Меандр — занимательная электроникаЧитать все новости ➔ Автор предлагает оснастить светодиодную лампу таймером, который через фиксированный промежуток времени её отключает. В статье автора "Регулируемая сетевая светодиодная лампа" ("Радио", 2017, № 5, с. 27, 28) были описаны варианты оснащения светодиодных ламп, собранных на микросхемных электрон ных драйверах, регуляторами яркости (как плавными, так и ступенчатыми). Такие лампы весьма несложно дополнить таймером, описание которого приведено далее. Он выключит лампу через определённый временной интервал после подачи на неё питающего напряжения. Для последующего включения лампы необходимо кратковременно (на 1...2 с) отключить питающее напряжение и затем вновь подать его. Сделать это можно с помощью штатного выключателя освещения.  Рис. 1 Схема таймера и его подключение к драйверу светодиодной лампы торговой марки Camelion на микросхеме BP2832A показаны на рис. 1. Нумерация штатных элементов лампы приведена в соответствии с маркировкой на её плате, а вновь введённых, которые выделены красным цветом, — продолжена. Но сначала следует сказать о способе выключения драйвера. Значительная их часть в светодиодных лампах собрана на специализированных микросхемах, "начинка" которых питается непосредственно от сетевого выпрямителя. Для этого в состав таких микросхем входит стабилизатор напряжения с встроенными или внешними гасящими резисторами. Для сглаживания пульсаций этого стабилизатора используется внешний конденсатор (очень часто керамический) относительно небольшой ёмкости. Для его подключения у микросхем имеется специальный вывод. При замыкании этого вывода с общим выводом питания микросхемы некоторые её узлы окажутся обесточены и драйвер перестанет работать — лампа погаснет. Собственно таймер собран на полевых транзисторах VТ1 и VТ2 по схеме триггера Шмитта с времязадающей RС-цепью С6, R10. Сток транзистора VT2 подключён к конденсатору С4 фильтра питания микросхемы U1. Когда этот транзистор открывается, напряжение питания узлов микросхемы уменьшается до долей вольта, и она приостанавливает свою работу. Выбор транзисторов 2N7002 обусловлен их весьма высокими предельными параметрами: напряжение затвор—исток — ±40 В, напряжение сток—исток — 60 В. После подачи питающего напряжения на таймер поступает напряжение 20...23 В с резистивного делителя R7— R9. Конденсатор С5 сглаживает пульсации выпрямленного напряжения и подавляет помехи от драйвера. Начинается зарядка конденсатора С6 через резистор R10. Транзистор VT1 открыт, а VT2— закрыт, поэтому драйвер светодиодной лампы работает в штатном режиме. По мере зарядки конденсатора С6 напряжение на резисторе R10 уменьшается, и когда оно станет меньше 3...4 В, транзистор VТ1 начнёт закрываться и напряжение на его стоке станет расти. Это приведёт к открыванию транзистора VТ2, и наступит момент, когда они скачком переключатся — VТ1 закроется, а VT2 откроется. Напряжение питания узлов микросхемы уменьшится примерно до 2 В, в результате лампа погаснет. Постоянная времени RС-цепи С6, R10 для указанных на схеме номиналов τ = С6·R10 = 15·10-6·3·106 = 45 с. Вроде бы такой и должна быть задержка выключения. Но следует помнить, что по определению постоянная времени — это временной интервал, в течение которого конденсатор зарядится до уровня 0,632-Uпит (Uпит — напряжение питания RС-цепи). В данном случае конденсатор С6 заряжается примерно до (0,8...0,9)·Uпит, поэтому задержка окажется приблизительно в два раза больше. Эксперимент показал, что время задержки выключения — 1 мин 25 с. Конечно же, стабильность выдержки времени невысока, но в предлагаемой конструкции это не имеет существенного значения. В таком режиме лампа может находиться сколь угодно долго, при этом потребляемый от сети ток существенно меньше штатного. Измерения с лампой Camelion показали, что потребляемый ток — 35 мА во включённом состоянии и 8 мА в выключенном. Чтобы вновь включить лампу и запустить таймер, необходимо отключить сетевое напряжение на 1...2 с. За это время конденсатор С6 успеет разрядиться через диод VD1 и резистор R9. После этого подача сетевого напряжения включит лампу, и отсчёт времени начнётся заново.  Рис. 2 Таймер собран на односторонней печатной плате, её чертёж показан на рис. 2, а расположение элементов — на рис. 3. Для уменьшения размеров платы таймера применены элементы для поверхностного монтажа. Конденсаторы — танталовые, резисторы — типоразмера 1206. Короткими отрезками изолированного провода плату таймера соединяют с платой драйвера лампы. После проверки работоспособности плату таймера приклеивают к ней термостойким клеем.  Рис. 3 Если корпус лампы позволяет использовать выводные детали, можно применить транзисторы 2N7000, резисторы — МЛТ, Р1-4, С2-23, диод — 1N4007, конденсатор С5 может быть любым, а С6 желательно применить танталовый, у него ток утечки меньше. Топологию платы можно не изменять, только для выводов элементов сделать в плате отверстия. Время задержки выключения можно изменить подборкой элементов С6 и R10. Увеличение их номиналов приводит к увеличению времени задержки. Но не следует забывать о токе утечки конденсатора, который, как правило, растёт с увеличением его ёмкости, и об обратном токе диода. Поэтому сопротивление резистора R10 должно быть не более 10 МОм. Такой таймер был установлен и в светодиодную лампу торговой марки Онлайт мощностью 7 Вт. В ней применена микросхема JW1779. Схема драйвера этой лампы и подключение к нему таймера показаны на рис. 4. Оказалось, что при замыкании конденсатора С3 лампа выключается не полностью, светодиоды продолжают светить с существенно меньшей яркостью. Этот эффект можно использовать для реализации дежурного освещения. После первого цикла работы таймера лампа переходит в дежурный режим и светит слабо, после выключения и последующего включения она начинает светить с номинальной яркостью, а по истечении времени выдержки вновь переходит в дежурный режим. Потребляемый лампой ток при номинальной яркости — 27 мА, а в дежурном режиме он уменьшается до 7 мА.  Рис. 4 Для управления этим драйвером сопротивление резистора R12 не должно превышать 2...2,5 кОм. При большем сопротивлении драйвер остаётся включённым. Но и это ещё не всё. Оказалось, что при сопротивлении резистора R12 в несколько сотен ом переход в дежурный режим сопровождается серией из нескольких вспышек. Обусловлено это следующими причинами. Во-первых, от сопротивления резистора R12 зависят порог переключения и гистерезис триггера Шмитта. Во-вторых, на резисторе-предохранителе FU падает часть сетевого напряжения. После переключения триггера лампа переходит в дежурный режим и потребляемый ток уменьшается. Поэтому напряжение на выходе выпрямителя увеличивается, триггер переключается в первоначальное состояние и лампа включается. Затем триггер вновь переключится — лампа перейдёт в дежурный режим. Так пройдёт несколько циклов (несколько вспышек), и в итоге лампа окончательно перейдёт в дежурный режим. Этот эффект можно использовать для сигнализации окончания времени выдержки. Аналогично была доработана светодиодная лампа торговой марки Онлайт мощностью 10 Вт. Схема драйвера этой лампы соответствует рис. 4, за исключением того, что применена микросхема BP9912C, ёмкость конденсатора С2 — 2,2 мкФ, сопротивление защитного резистора-предохранителя, обозначенного как FU — 200 Ом, а R2 — 100 кОм. В номинальном режиме работы потребляемый лампой ток — 36 мА, в дежурном режиме — 7 мА. Автор: И. НЕЧАЕВ, г. МоскваИсточник: Радио №6/2017 Возможно, Вам это будет интересно:meandr.org Очередное китайское улучшение для светодиодных лампСегодня сгорела лампочка, и я ее не смог починить. Светодиоды в порядке. а вот драйвер сделан на CYT1000A. Микросхема в корпусе sop-8. Навесных деталей минимум. Высоковольтный драйвер светодиодов.
Схема включения ИМС где-то такая:
Такой ИМС у меня нет, колхозить на конденсаторах тоже не очень хочется. Поэтому решил заказать и подождать. Кстати, ИМС ослабляет мигание светодиодов. Вот такие новости светодиодостроения. Все интересней и интересней.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter. Запись опубликована автором admin в рубрике Электроника. Добавьте в закладки постоянную ссылку.publikz.com |
|
||||||||||||||||||
|
|
||||||||||||||||||
|
Напряжение питания кристаллов светодиода составило 164 вольта.

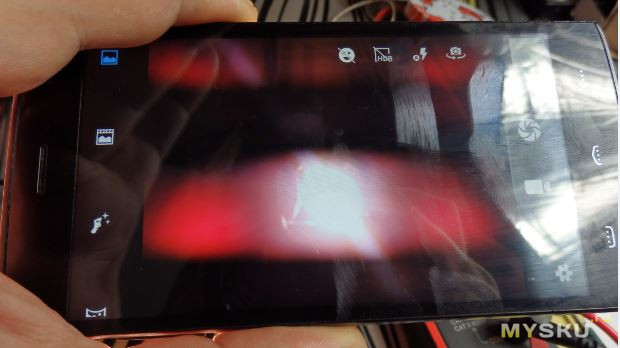

Пульсации данного светодиода, можно глянуть на следующих фото, к сожалению более высокого качества картинки получить не удалось
Проще говоря идет реальный перегрев кристаллов, что даже при посадке на хороший радиатор может привести к их отвалу, из за деформации компаунда на запредельных температурах.Минусы светодиода:
Очень большая пульсация, с частотой 100 Гц, опять же данная пульсация обусловлена отсутствием в схеме светодиода конденсаторов,
перегрев кристалла — проблема координально ни как не решается.
деформация компаунда — возникает при перегреве выше 80 ºC
отвал контактов от кристаллов светодиода — Возникает только при перегреве.
То остаются одни плюсы. :)
Проще говоря, идет реальный перегрев кристаллов, что даже при посадке на радиатор может привести к их отвалу, из-за деформации компаунда на запредельных температурах.Если отбросить такие минусы как: перегрев кристалла, деформация компаунда, отвал контактов от кристаллов светодиода, то остаются одни плюсы.
Технические характеристики микросхемы драйвера:Мощность излучателя – 3-9 ВтВыходной ток драйвера — 10 — 60 мАКоэффициент мощности (PF) > 0,95

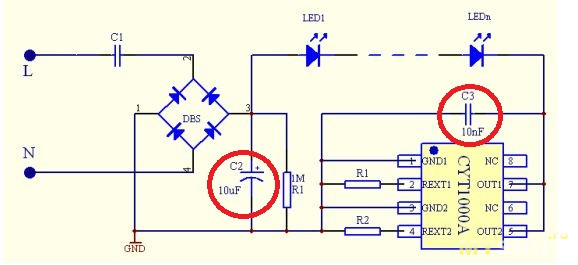

Что касаемо пульсаций данного светодиода, то они очень высокие. Находится под таким светом долгое время, вредно для вашего здоровья. Частота пульсаций составляет 50 Грц. Пульсации обусловлены Удешевленной схеме включения драйвера cyt1000a.Есть схема уменьшения пульсаций, опять же она указана в datasheet, у производителя драйвера оригинал можно глянуть тутНо опять же в мануале есть схема при которой пульсации можно максимально занизить, но придется полностью пересмотреть схему включения драйвера и добавить сглаживающие конденсаторы. Выделены необходимые детали красным.
