Описание

Для изучения таймера 555 предлагаем провести несколько весёлых экспериментов в виде командной игры. Для этого нужно будет подготовить несколько «светлячков». Чем больше, тем эффектнее эксперименты. Каждый «светлячок» собран на таймере 555 по схеме — моностабильный мультивибратор. Подробная инструкция по сборке и демонстрация экспериментов показаны в видео.

Электическая схема

Схема включения микросхемы в «светлячке»показана на рисунке. RC цепочка (R3C2) включена между плюсом и минусом питания. К месту соединению резистора и конденсатора подключен вывод 6 — Стоп. Это вход компаратора №1. Сюда же подключен вывод 7 — Разряд.
Входной импульс подается на вывод 2 — Запуск. Это вход компаратора №2.
Итак, в исходном состоянии, на выходе таймера низкий уровень — около нуля вольт, конденсатор С2 разряжен и заряжаться не будет, поскольку открыт транзистор в таймере к которому он подключен через вывод 7. Это состояние стабильное, оно может продолжаться неопределенно долгое время. При поступлении на вход импульса низкого уровня, срабатывает компаратор 2 и переключает внутренний триггер таймера. В результате на выходе (3) устанавливается высокий уровень напряжения. Светодиод светится. Транзистор в таймере закрывается и начинает заряжаться конденсатор С2 через резистор R3. Все время, пока он заряжается, на выходе таймера сохраняется высокий уровень. Таймер не реагирует, ни на какие внешние раздражители, поступающие на вывод 2. То есть, после срабатывания таймера от первого импульса дальнейшие импульсы не оказывают никакого действия на состояние таймера! Конденсатор продолжает заряжаться. Когда он зарядится до напряжения 2/3 Uпит, сработает компаратор 1 подключенный к выводу 6 и в свою очередь переключит внутренний триггер. В результате на выходе установится низкий уровень напряжения, и схема вернется в свое исходное, стабильное состояние. Транзистор откроется и через вывод 7 разрядит конденсатор С2.
Время, на которое таймер выходит из стабильного состояния, может быть от одной миллисекунды до сотен секунд. Считается оно так: T=1.1*R3*C2. Это и будет время на которое зажигается светодиод.
В нашем опыте очень важно чтобы таймер запускался по спаду сигнала — заднему фронту импульса. Для этого построим простой формирователь импульса. Это узел, состоящий из фототранзистора, конденсатора C1, резисторов R1 и R2. В начальном состоянии, после подключения питания, конденсатор C1 оказывается заряженным через R2 и R1. Т.к. сопротивление перехода эмиттер-коллектор фототранзистора очень велико (Мы ведь ещё не засветили его пучком света) и он практически не влияет на заряд C1. На входе 2 таймера высокий потенциал и ничего не происходит. Как только мы подадим на фототранзистор луч света, сопротивление фототранзистора резко упадет, левая пластина конденсатора зарядит положительным потенциалом. Пока тоже ничего не происходит. А вот как только мы выключим свет, сопротивление перехода фототранзистора резко возрастет и он практически отключится от конденсатора C1. Вот в этот момент конденсатор C1 разрядится на минус питания через резистор R1. По нему пройдет ток разряда. И на это время вывод 2 таймера будет подключен к минусу питания. Таймер запустится. Светодиод на выходе зажжется на некоторое время.
Этот световой импульс попадает на фототранзистор следующего «светлячка» и в нем происходят те же процессы. И так по цепочке световой импульс передается от одного «светлячка» к другому. Можно сделать из «светлячков» ветки и световой импульс пройдет поочередно по всем веткам. Можно замкнуть их в круг и тогда импульс свет будет бесконечно кружится.
Для питания «светлячка» можно использовать практически любые элементы напряжением от 3В до 9В. В видеоролике мы использовали по два элемента CR2016 установленные в держатель для CR2032 (получалось 6В) и батарейку крона (9В). Можно использовать и один элемент CR2016 или 2032 (3В), но в этом случае придется подбирать светодиод на 2В (не более!), а с двумя CR2016 зажигается практически любой светодиод небольшой мощности.
Светодиод можно поставить любой круглый выводной.

Печатная плата

Файлы печатной платы во вложении, её можно изготовить лазерно утюжной технологией.

Схему, проект в KiCad можно скачать в разделе техническая документация.

Это открытый проект! Лицензия, под которой он распространяется – Creative Commons — Attribution — Share Alike license.

Гарантийный срок

6 месяцев

Техническая документация

firefly_BOM

pdf, 71 КБ

firefly_kicad_project_download

zip, 70 КБ

Gerber file

zip, 42 КБ

Видео

8:40

Светлячок на 555-ом таймере. Схема и сборка.

35:21

KiCAD. Быстрый старт. Quick-Start Tutorial.

6:14

Светлячок на 555-ом таймере | Часть 1. Эксперименты

Модули расширения

Регуляторы мощности

Электроника для дома

Усилители НЧ Class D

Источники питания

Схема прикладной схемы мультивибратора на основе таймера 555 — Знания

В процветающем городе, когда наступает ночь, загораются пять разноцветных фонарей, чтобы осветить этот темный мир и добавить немного веселья в жизнь людей’ а фонарь с проточной водой — одна из ролей. С постоянным развитием технологий схема, управляющая цветным освещением, постоянно обновляется. Здесь мы в основном представляем схему управления водяным светом, состоящую из таймера 555.

Внутренняя структура таймера 555 (как показано на рисунке 1):

(1) Делитель напряжения

①Когда плавают 5 футов. ②Когда контакт 5 подключен к внешнему управляющему напряжению.

(2) Компаратор напряжения

Компараторы напряжения C1 и C2 — это два идеальных операционных усилителя с абсолютно одинаковой структурой. Компаратор имеет две входные клеммы. 1 и 0 используются для представления напряжения, приложенного к соответствующей входной клемме, а результат сравнения представлен компаратором (1 представляет высокий уровень, 0 представляет низкий уровень).

Мультивибратор на таймере 555

Мультивибратор, состоящий из таймера 555, показан на рисунке 3. RA, RB и C — внешние компоненты синхронизации. В схеме клемма триггера высокого уровня (контакт 6) и клемма триггера низкого уровня (контакт 2) подключены параллельно. Затем подключите к соединению RB и C и подключите клемму разряда (контакт 7) к соединение РА и РБ. Поскольку конденсатор C слишком поздно заряжается при включении питания, напряжение на конденсаторе низкое, менее (1/3) Vcc, поэтому терминал триггера высокого уровня и терминал триггера низкого уровня имеют низкий уровень , и выход высокий. Уровень, сливная трубка V1 отрезана. В это время источник питания заряжает конденсатор C через RA и RB, так что напряжение растет экспоненциально. Когда оно возрастает до (2/3) Vcc, выходной сигнал низкий, газоразрядная трубка V1 включается, и напряжение с (1/3) Vcc повышается до (2/3) Vcc. Поскольку газоразрядная трубка V1 включена, конденсатор C разряжается через резистор RB и разрядную трубку, и схема переходит во второе переходное стабильное состояние. Продолжительность его обслуживания связана со временем разряда конденсатора. Когда он падает до (1/3) Vcc, выходной сигнал высокий, разрядная трубка V1 отключается, Vcc снова заряжает конденсатор C, и схема переключается в первое переходное стабильное состояние.

Микросхема CD4017 представляет собой широко используемый десятичный счетчик / синхронизирующий декодер. На рис. 4 показано расположение выводов CD4017 в пластиковом корпусе с двойным расположением выводов на 16 контактов. Клемма CL CD4017 считает нарастающий фронт входного тактового импульса. Когда клемма EN разрешения часов имеет значение» 0″ вход тактовых импульсов разрешен, а когда это» 1″ входной импульс синхронизации запрещен. Под действием входного синхроимпульса 10 выходов декодирования Y0 ~ Y9 последовательно имеют высокий уровень. R — терминал сброса, когда R=1, счетчик очищается, Y0 -» 1&quot ;, а остальные Y1 ~ Y9 -» 0&quot ;. CO является выходной клеммой переноса, после того как CD4017 отсчитает 10 отсчетов, клемма CO выдает положительный импульс переноса.

Схема реализации

Принципиальная электрическая схема водяного фонаря (как показано на рисунке 5):

Эта схема состоит из мультивибратора, состоящего из временной интегральной схемы NE555 и схемы десятичного счета / декодирования CD4017. После включения питания конденсатор C1 заряжается через R1 и R2, постепенно увеличиваясь. В это время на выходе контакта 3 (клемма Q) высокий уровень. Когда он возрастает до превышения, выход вывода 3 все еще остается высоким. Когда он продолжает немного увеличиваться, состояние триггера RS меняется на противоположное, и на выходе вывода 3 устанавливается низкий уровень. В то же время C1 разряжается на землю через разрядную трубку VT, проведенную в R2 и вывод 7, а затем быстро падает. Когда он опускается чуть ниже, состояние триггера снова переключается, и на выходе вывода 3 появляется высокий уровень. В то же время газоразрядная трубка VT, включенная на выводе 7, отключается, конденсатор С1 снова заряжается, и его потенциал снова повышается, и цикл продолжается. В соответствии с ним можно увидеть, что, изменяя значение сопротивления потенциометра R2, можно изменять период колебаний генератора, тем самым изменяя время переключения высокого и низкого уровня вывода 3, а затем изменяя скорость водяная лампа. Для CD4017 его 14-контактный вывод получает выходной импульс от 3-го контакта таймера 555. Когда состояние выходного уровня контакта 3 таймера 555 меняется, контакт 14 получает изменение высокого и низкого уровня, запускает десять выходных контактов для попеременного вывода высокого уровня и загорается светодиодами соответствующих контактов. Со временем десять светодиодов загораются один за другим, образуя водяную лампу.

Таймер 555 — это интегрированное устройство, сочетающее аналоговые и цифровые функции. Благодаря простой комбинации периферийных компонентов он может образовывать множество основных и практичных схем. Самыми основными и наиболее широко используемыми являются моностабильные триггеры и триггеры Шмитта. Есть три типа мультивибраторов. Основываясь на этих основных схемах, они могут быть объединены с другими, чтобы сформировать множество практических электронных схем для достижения различных функций, таких как таймеры, делители частоты, генераторы импульсных сигналов, схемы игрушечных игр и звуковые сигналы. Схемы, схемы автоматического управления, схемы обмена энергией, параметры компонентов схемы преобразования частоты и схемы обнаружения схем и т. Д. Я считаю, что в ближайшем будущем таймер 555 будет использоваться в большем количестве областей, добавляя новые элементы в нашу жизнь и делая наша жизнь более красочная.

Приложения IC 555, схема выводов, объяснение схемы внутренних цепей

Микросхема IC 555 очень полезная и популярная микросхема. IC 555 в основном представляет собой микросхему таймера. IC 555 состоит из схемы таймера, а схема таймера содержит три резистора по 5 кОм, по этой причине IC называется IC555.

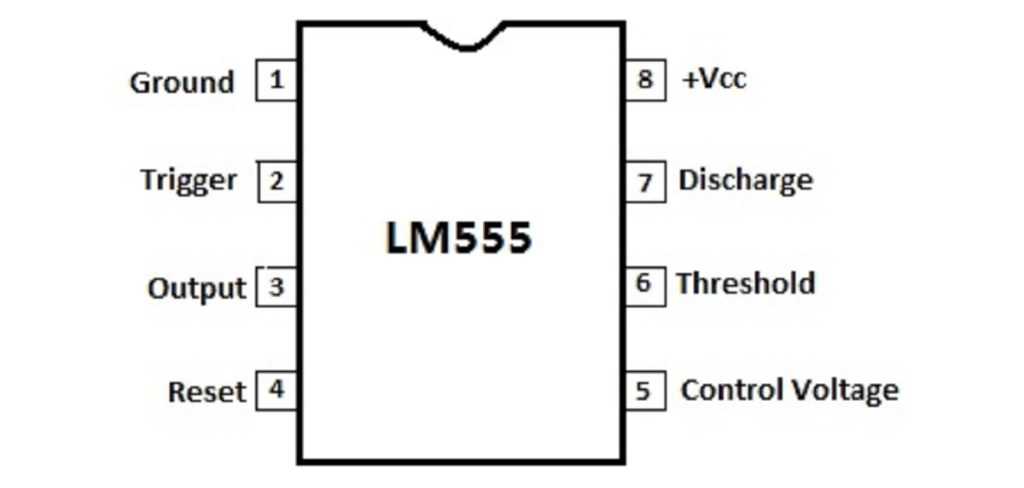

Схема выводов IC 555:

IC 555 доступен во многих комплектациях. Ниже приведена блок-схема 8-контактного DIP-корпуса IC 555.

Функция каждого контакта IC 555:

Контакт № 1: Контакт 1 обеспечивает клемму заземления ИС для подачи питания.

Контакт № 2: Контакт 2 называется триггером. Он подключен к инвертирующему выводу второго операционного усилителя или компаратора. Поскольку неинвертирующий вывод второго компаратора подключен к точке 1/3 В пост. тока, поэтому, если мы уменьшим напряжение триггерного вывода ниже 1/3 В пост. тока, выходной сигнал компаратора будет высоким, и схема сработает.
Обычно мы подключаем триггерный контакт к Vcc, и когда мы хотим изменить текущее состояние компаратора, мы должны уменьшить напряжение триггерного контакта.

Контакт № 3: Контакт 3 называется выходным. Контакт 3 должен быть подключен к нагрузке, что означает, что ИС может управлять нагрузкой через выходной контакт. ИС может подавать ток до 200 мА через этот контакт.

Контакт № 4: Контакт № 4 используется для сброса схемы триггера.

Контакт № 5: Контакт № 5 напрямую подключен к инвертирующему выводу первого компаратора. Этот вывод используется для управления входным напряжением первого компаратора путем подачи внешнего напряжения.

Контакт № 6: Поскольку инвертирующий вывод первого компаратора подключен к точке 2/3 В пост. будет высоким. Вывод № 6 или пороговый вывод используется для подачи порогового напряжения, превышающего 2/3 В постоянного тока.
На самом деле, вывод № 2 или триггер и вывод № 6 или вывод порога используются для управления выходом компараторов.

Штифт № 7: Штифт № 7 называется выпускным штифтом. Он подключен к коллекторному выводу транзистора.

Контакт № 8: Контакт № 8 или Vcc используется для подачи питания на IC555. Напряжение от 4,5В до 15В можно подать на IC555.

Внутренняя блок-схема IC 555:

Вы можете видеть на рисунке ниже, что внутренняя схема не имеет. блоков. Первый блок — это схема делителя напряжения. Цепь делителя напряжения выполнена из трех последовательно соединенных резисторов по 5 кОм. Следующий блок — компараторы. Здесь используется компаратор на OpAmp. В схеме два компаратора. Следующий блок — схема RS Flip-flop.

Выходы компараторов отданы на схему триггера. Затем выход схемы триггера поступает на выход схемы инвертора. Функция схемы инвертора заключается в том, что она инвертирует выход триггера, что означает, что если выход триггера высокий, то выход инвертора будет низким. Контакт № 3 или выходной контакт микросхемы подключен к выходу схемы инвертора. Разрядная цепь с использованием NPN-транзистора также подключена к выходу триггерной схемы.

нажмите на картинку для увеличения

Приложения IC 555:

IC 555 в основном используется для приложений, связанных с синхронизацией. Например,

1. IC 555 используется для генерации тона.
2. Используется для создания цепи сигнализации.
3. Они также используются для приложений с частотным разделением.
4. IC 555 используется в качестве релаксационного генератора.
5. Они также используются в цифровых схемах счетчиков.
6. IC 555 широко используется в электронных проектах.

Читайте также:

• Что такое SCR? Как работает СКР? Приложения SCR.
• Простой способ понять, что такое Logic Gate.
• Таблица истинности и приложения всех типов Flip Flops-SR, JK, D, T, Master Slave
• Что такое регистр? Типы регистров и приложения
• Можно ли использовать повышающий трансформатор в качестве усилителя?

Спасибо за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Простые схемы таймера на ИС 555

Вы здесь: Главная / Таймер и реле задержки / Регулируемая схема таймера на ИС 555

здесь можно настроить любую задержку времени от 1 секунды до 3 часов для работы с любой нагрузкой с помощью реле управления

Производимая задержка времени полностью регулируется, и пользователь может свободно устанавливать период времени по желанию.

Существует множество способов создания простых схем таймера с использованием различных ИС и дискретных компонентов; здесь мы обсуждаем одну такую ​​схему, использующую вездесущий IC 555.

IC 555 является довольно распространенной электронной частью среди электронных энтузиастов, а также очень популярна из-за простых конфигураций и малого количества компонентов.

Два популярных режима работы мультивибраторов, связанных с этой ИС, — это нестабильный режим и моностабильный режим. Обе эти конфигурации являются полезными и имеют множество различных приложений.

Использование IC 555 в моностабильном режиме

В настоящей схеме регулируемого таймера IC 555 мы используем второй режим работы, который является моностабильным режимом.

В этом режиме работы ИС настроена на получение сигнала запуска извне, так что ее выход изменяет состояние, то есть если относительно земли выход ИС равен нулю, то он становится положительным, как только сигнал запуска (мгновенный) поступает на его входной терминал.

Это изменение его выхода поддерживается в течение определенного периода времени, в зависимости от внешних компонентов, определяющих время. Обычно компоненты, определяющие время, имеют форму резистора и конденсатора, которые вместе определяют или фиксируют период времени, в течение которого выход IC будет удерживать свое «высокое» положение.

Путем изменения номинала конденсатора или резистора время можно изменить по желанию. Вышеупомянутые компоненты фиксирования времени называются компонентами RC.

Примечание. Пожалуйста, подключите зуммер или нагрузку между контактом № 3 и землей, а не между контактом № 3 и плюсом, как неправильно показано на приведенной выше схеме.

Как работает схема

Схема таймера 555 IC выше демонстрирует очень простую конструкцию, в которой IC 555 образует центральную управляющую часть схемы. Как обсуждалось в предыдущем разделе, ИС находится в стандартном моностабильном режиме.

Контакт № 2 получает внешний синхронизирующий триггер от переключателя push-to-ON. Как только этот переключатель нажат, схема подтягивает свой выход к положительному потенциалу и удерживает его до тех пор, пока не истечет заданное время задержки.

Вся схема может быть построена на небольшом куске обычной печатной платы и помещена в аккуратно выглядящий пластиковый корпус вместе с батареей.

В идеале выход можно подключить к зуммеру для получения предупредительного сигнала по истечении установленного времени.

Список деталей

• R1, R4 = 4K7,
• R2 = 10K,
• R3 = 1M POT,
• C1 = 0,47UF,
• C2 = 1000UF/25 В,
• C3 = 0,0186
• ,
• C3 = 0,01U,
• C3 = 0,01U,
• C3 = 0,01U. = 555,
• Bz1 = пьезо-зуммер,

Кнопка = нажимная схема включения, запрошенная Mr.Bourgeoisie:

Пожалуйста, подключите зуммер или нагрузку между контактом № 3 и землей, а не между контактом № 3 и положительный, как неправильно показано на приведенной выше диаграмме.

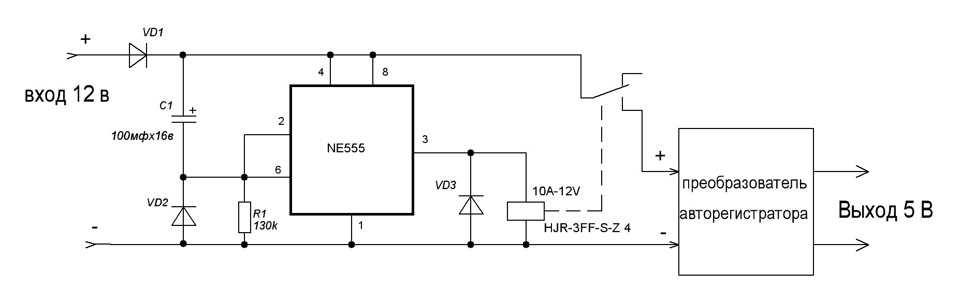

Схема таймера с релейным переключением

Если вам интересно, как описанные выше простые схемы таймера можно использовать для запуска нагрузки высокой мощности посредством переключения реле, то следующая схема поможет вам реализовать то же самое, подключив простой релейный каскад с показанные конструкции:

Перечень деталей

Все резисторы 1/4 Вт, 5 %

• R1, R4 = 4K7,
• R2 = 10K,
• R3 = 1M потенциометр, Linear

1

• C диск КПП,
• C2 = 1000 мкФ/25 В, электролитический
• C3 = 0,01 мкФ, керамический диск
• IC1 = 555,
• Диод = 1N4007 Переключатель ВКЛ

Работа схемы

На показанной схеме, когда питание включено, ИС переходит в состояние ожидания, и в этот момент никакие триггерные действия не инициируются.

Однако, как только нажимается кнопка, контакт № 2 притягивается к земле, что мгновенно запускает ИС в моностабильном режиме счета, и реле активируется. Таким образом, нагрузка, подключенная к реле, также активируется.

IC начинает подсчет, и в зависимости от значений R3/R4 и C2 по истечении периода времени IC возвращается в предыдущий режим ожидания, отключая реле. Релейная нагрузка также деактивируется в этой ситуации.

Цикл повторяется каждый раз, когда нажимается кнопка, что позволяет пользователю реализовать в цепи функцию включения/выключения, запускаемую реле.

Временной интервал может быть увеличен или уменьшен до определенной степени путем соответствующего изменения значения потенциометра R3 и/или путем изменения значения C2.

Изображения прототипа

Описанная выше схема регулируемого таймера 555 была успешно построена и протестирована г-ном Ви, одним из преданных читателей этого блога и серьезным любителем электроники.

Схема была соответствующим образом изменена, чтобы соответствовать его личному таймеру.
