схема. Питание шуруповерта от сети 220В

Содержание

  • 1 Устройство шуруповерта
    • 1.1 Способы восстановления работоспособности шуруповерта
  • 2 Зачем переделывать аккумуляторный шуруповёрт?
  • 3 Основа для переделки
    • 3.1 В чем плюсы переделки
    • 3.2 Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?
  • 4 Переделка шуруповерта на питание от сети 220В
    • 4.1 Как подключить шуруповерт напрямую зарядку от ноутбука
    • 4.2 Используем внешний блок питания от компьютера
    • 4.3 Самодельный блок питания
    • 4.4 Используя автомобильный аккумулятор
    • 4.5 Инверторный сварочный аппарат
  • 5 Как запитать шуруповёрт, сохранив его автономность
    • 5.1 Замена старых элементов
    • 5.2 Типы аккумуляторных элементов
  • 6 Профилактика неисправностей
  • 7 Общие рекомендации
  • 8 Техника безопасности

Устройство шуруповерта

Этот механизм состоит из следующих частей:

  1. Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
  2. Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
  3. Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
  4. Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
  5. Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

Способы восстановления работоспособности шуруповерта

В случае выхода аккумуляторов из рабочего состояния необходимо искать пути решения проблемы. Возможные пути следующие:

  • приобрести новые аккумуляторные блоки. Часто цена на подобные изделия не намного меньше, чем та, которую придется заплатить за покупку нового инструмента. Поэтому покупают для дорогого профессионального шуруповерта;
  • купить сами аккумуляторы. Разобрать аккумуляторный блок и спаять его заново. Вариант немного дешевле предыдущего, но помогает восстановить работоспособность;
  • переделка аккумуляторного шуруповерта на сетевой. Обычно затраты невысоки. Проблема в покупке новых накопителей электричества отпадает навсегда.

Зачем переделывать аккумуляторный шуруповёрт?

Зачем переделывать шуруповёрт и когда возникает такая необходимость?

Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента. Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это и является первым недостатком шуруповёрта. Чем дешевле инструмент, тем быстрее его аккумулятор исчерпает ресурсы циклов зарядки.

Вот и второй недостаток. И вы должны понимать, что производитель экономит точно так же, как и вы, и ничего необычного в этом нет. Покупка нового аккумулятора по расходам практически не отличается от покупки шуруповёрта, но выход есть, и сейчас мы рассмотрим варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

  • используя зарядку от ноутбука;
  • используя блок питания от ПК;
  • используя автомобильный аккумулятор;
  • используя блок питания от галогеновых ламп;
  • используя китайскую плату блока питания на 24V.

Основа для переделки

Цена готовых блоков питания в интернет-магазинах или обычных отделах техники очень высока. Смысла покупать их за такую сумму нет, но у этой проблемы есть более выгодное решение.

Важно! Пригодится блок питания от компьютера – такие изделия очень мощные и есть практически у всех. Зачастую они валяются без дела.

Покупка устройства тоже не разорит кошелек, ведь бывшую в употреблении вещь на 300-500 Вт можно купить очень дешево. Важно, чтобы блок был рабочим, а его внешний вид не имеет значения.

В чем плюсы переделки

Аккумуляторный шуруповерт по мощности достойно конкурирует с сетевыми аналогами, но только пока зарядка его батарей находится на достаточном уровне. Когда аккумулятор садится — ему необходима подзарядка от сети. Этот фактор является первым недостатком данного электроинструмента.

Вторым минусом считается ограниченное число циклов перезарядки. При этом чем дешевле аккумуляторный блок (АКБ), тем быстрее исчерпывается его эксплуатационный ресурс. Приобретение нового аккумулятора по цене практически сопоставимо с покупкой целого электроинструмента. Также не имеет смысла покупать новую батарею взамен старой, если сам шуруповерт аккумуляторного типа устарел и применяется достаточно редко. Практичнее будет приспособить электроинструмент под питание от сети 220 V.

Внесение изменений даст возможность дальнейшей эксплуатации данного инструмента при минимальном уровне финансовых вложений. Созданная переделка будет обладать всеми преимуществами сетевых устройств:

  • отпадет необходимость выполнения периодической зарядки;
  • не будет падать мощность электроинструмента (крутящий момент) во время работы;
  • не нужно переживать о правильном хранении оборудования при длительных нерабочих периодах: достаточно положить его в кейс в сухом месте.

Эти достоинства, а также маленькие расходы, компенсируют связанные с наличием шнура неудобства.

Чтобы из аккумуляторного шуруповерта сделать сетевой, нужен блок питания (БП), который можно разместить двумя способами: в виде внешнего питающего блока либо вмонтировать внутрь старого аккумуляторного корпуса.

Следует учитывать, что шнур от внешнего блока питания к электроинструменту должен быть, согласно закону Ома, большего сечения, чем непосредственно от сети 220в.

Для практической реализации любого варианта понадобится следующий набор инструментов и материалов:

  • отвертки с разными наконечниками;
  • отвертки с разными наконечниками;
  • плоскогубцы;
  • кусачки;
  • паяльник с набором для пайки;
  • изоляционная лента;
  • проводки на перемычки, взятые, например, с многожильного кабеля;
  • мультиметр;
  • нож.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда — нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Важно! Ток, который требуется шуруповерту для работы, зависит от нагрузки. На холостом ходу ток минимален и значительно увеличивается при пуске или при затягивании шурупа.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

  • светодиодный драйвер;
  • электронный трансформатор для питания галогенных ламп низкого напряжения;
  • зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО. Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Не рекомендуется рассматривать варианты использования родного комплектного зарядного устройства или блоков питания для ноутбуков. Такие БП не в состоянии выдать ток, требуемый для нормальной работы инструмента.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Важно! Нельзя подключать шуруповерт к источнику питания проводом, имеющим малую площадь сечения. Это грозит выходом из строя самого инструмента и пожаром.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

Источники питания 24 и 12 Вольт. При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания.

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

  1. Взять зарядку от ноутбука.
  2. Отрезать разъём и зачистить провода от изоляции.
  3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
  4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

Компьютерный блок типа «АТ» запитает шуруповёртВ этом плане тот самый блок питания «АТ» формата, который находится в корпусе любого стационарного компьютера, хорош тем, что на нём всегда честно указана мощность. У подобных блоков питания всегда есть кнопка включения, а также вентилятор для охлаждения, и система защиты от перегрузок.

Действия по переделке следующие:

  1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
  2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
  3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Далее нам понадобится разъём поменьше (MOLEX), с ним нужно сделать следующее:

Контакты разъёма: жёлтый провод +12 В, красный провод: +5 В, чёрный — земля

  1. Обрезать ненужные провода, оставив жёлтый и чёрный.
  2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
  3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

Самодельный блок питания

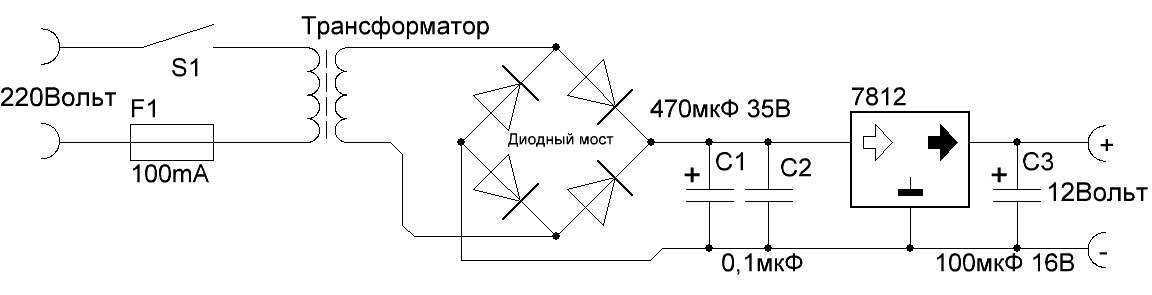

Самодельный блок питания шуруповерта, подключаемый к сети 220 вольт, будет состоять из элемента питания на входе диодного моста, выпрямителя и конденсаторного фильтра.

Потребуется трансформатор, мощность которого — от 160 Вт и больше. Напряжение на второй обмотке должно быть от 20 до 24 В, сила тока — больше 15 А. Диодный мост состоит из диодов, соответствующих силе тока на вторичной обмотке. На выходе выпрямителя следует смонтировать конденсатор, его емкость будет от 2000 мкФ, напряжение — от 25 В и больше. Все вышеуказанное крепится на гетинаксовую плату, ее следует закрепить в корпусе старого аккумулятора, из которого вынуты все ненужные элементы.

Вариант такой переделки можно выбрать, когда имеется достаточный набор знаний и опыт работы с деталями. Перед тем как приступить, лучше изучить дополнительные теоретические материалы, найти нужные детали и посмотреть, как они встанут в имеющийся корпус.

Такой блок питания рационально будет поместить в корпус родной аккумуляторной батареи от шуруповерта. Нужно будет посмотреть, чтобы он не был герметичным, потому что в работе не следует допускать перегрева питающих элементов.

Какой мощности понадобится БП

Людям, которые решили узнать, как сделать шуруповерт от сети, придется разобраться с необходимой мощностью блока питания.

Импульсный

Для подключения инструмента к сети часто пользуются импульсным БП. Рассчитать его мощность достаточно просто. Чаще всего аккумуляторные модели работают на батареях с напряжением 12 В. Исходя из этого, получается, что во время работы устройство потребляет не менее 120 ватт.

Рекомендуется выбирать БП с запасом мощности около 20-30%. Таким образом шуруповерт сможет нормально работать даже при максимальных нагрузках.

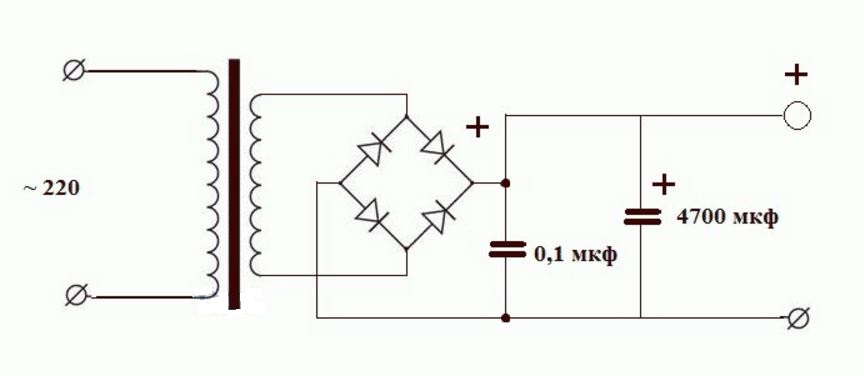

Трансформаторный

Поскольку рабочее напряжение большинства шуруповертов составляет 12 В, выбрать трансформаторный источник питания достаточно легко. Запитать электрический инструмент можно при помощи любой модели мощностью около 200-300 Вт.

Как разместить БП в корпусе – 3 разные возможности

Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

  • любой подходящий по характеристикам и размеру БП;
  • китайский БП на 24 В;
  • самодельный.

На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности. На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.

Переделка аккумуляторного шуруповерта в сетевой

В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

  • выпаять постоянный резистор;
  • выставить по прибору сопротивление подстроечного резистора 2300 Ом;
  • подстроечный резистор впаять на место постоянного;
  • при включенном БП отрегулировать напряжение.

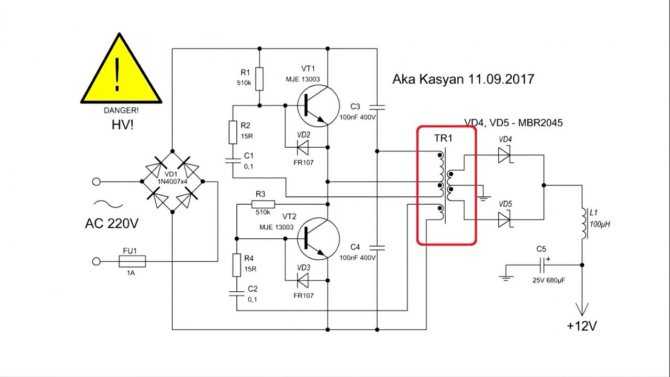

В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене. Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

  1. Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
  2. На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см. Отрезать зажимы и зачистить провода
  3. Далее присоединить провода. Для присоединения проводов к клеммам нужно согнуть часть вдвое ту часть, что зачищена, а затем продеть их внутри клемм, чтобы получился своего рода крючок.Согнуть провода крючком для подсоединения к клеммам
  4. Для более надёжной фиксации затянуть все соединения пластиковыми хомутами или припаять их. Не забывайте о полярности, обычно «крокодильчики» промаркированы.
  5. Следующим этапом идёт сборка, необходимо всё заизолировать. Для начала лучше обмотать каждое соединение таким образом, чтобы не выступали металлические части, а уже после обмотать всё вместе, клеммы не должны соприкасаться.

Инверторный сварочный аппарат

Запитать шуруповерт можно и через инверторный сварочный аппарат. Установка вторичной катушки трансформатора прибавит напряжения, которого станет таким образом достаточно для обеспечения работоспособности мотора шуруповерта. Сначала нужно будет замерить на выходе сварочника параметры тока и напряжения, затем сверить эти показатели с теми, которые указаны для шуруповерта.

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

Замена старых элементов

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

Раскрыть корпус аккумулятора.

Необходимо открыть корпус аккумулятора

Требуется перепаять новые батареи между собой и собрать аккумулятор

Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

Типы аккумуляторных элементов

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки.

Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

Достоинства:

  • низкая цена;
  • хранятся в разряженном состоянии.

Недостатки:

  • обладают эффектом памяти;
  • высокий саморазряд;
  • маленькая ёмкость;
  • малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

Достоинства:

  • меньшие эффект памяти и саморазряд;
  • большие ёмкость и число циклов заряд/разряд.

Недостатки:

  • более высокая цена;
  • плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

Достоинства:

  • отсутствие эффекта памяти;
  • очень низкий ток саморазряда;
  • высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
  • многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

Недостатки:

  • высокая цена;
  • потеря ёмкости через три года после изготовления.

Профилактика неисправностей

Аккумуляторы сделаны из нескольких сложенных вместе элементов, которые приходят в неисправность не одновременно, а по частям. Для определения сломанной части батареи необходимо полностью её зарядить и дать отработать на полной мощности до разрядки. После чего, разобрать и измерить напряжение каждого отдельного элемента.

Части, на которых напряжение будет отсутствовать или уступать другим элементам, необходимо полностью заменить. Ремонт осуществляется при помощи паяльного инструмента. Все элементы аккумуляторной батареи спаиваются той же проводной полосой, которой были соединены детали изначально.

Общие рекомендации

Все перечисленные способы включают один объединяющий их этап — разборка корпуса питающего модуля. Если остов закреплен на болтах, то это не являет собой трудность, крепление на клее требует осторожного вскрытия шва посредством постукивания по щели молотком, заглубления в нее ножа.

При монтаже соблюдают направление напряжения — оно не должно подаваться на батерею. Поэтому модуль монтируется параллельно питающим контактам, в плюсовую магистраль встраивается диодный осветитель на определенную мощность.

Резюме: на вопрос «может ли шуруповерт работать от зарядного устройства» присутствует положительный ответ, и несколько вариантов решения, однако требуется осторожность, некоторые научные познания и сноровка.

Зарядное устройство MAKITA 193864-0, 7.2V-14,4V Ni-Cd, Ni-Mh зеленый Цена: 1750 P

Зарядное устройство для инструмента MILWAUKEE 7.2V-24V Ni-Cd, Ni-Mh черный Цена: 3530 P

Зарядное устройство для инструмента BOSCH 7.2V-24V Ni-Cd, Ni-Mhчерный Цена: 3570 P

Зарядное устройство для инструмента DEWALT 7.2V-18V Ni-Cd, Ni-Mh черный Цена: 3570 P



Отсутствие или полная поломка ЗУ шуруповерта стопорит все запланированные работы. Но, применив смекалку, некоторые доступные инструменты, возникший вопрос о т …

Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му…

Техника безопасности

Место для работы при переделке устройства должно быть достаточно освещенным. Наиболее эффективны лампы дневного освещения или светодиодные одновременно с дневным светом, падающим из окна слева. Блики или прямое попадание света в глаза нужно исключить.

Чтобы избежать удара электрическим током, лучше беречься от контакта с заземленными предметами, это батареи отопления, газовые плиты. Рабочий стол, стул, пол не должны иметь токопроводящих поверхностей.

При работе с радиодеталями нужно проверять отсутствие на них напряжения, для этого подойдет индикаторная отвертка. После отключения от электропитания нужно снять заряд с конденсаторов цепей. Заряд снимать, например, вольтметром.

Подключение оборудования производить только после проверки прочности соединений. Проверять лучше не только визуально, но и механически.

Электророзетка должна крепиться прочно, не болтаться, не иметь вытащенных наружу проводов. Иногда для подключения к сети 220 используют удлинитель, лучше чтобы это был сетевой фильтр с предохранителем и выключателем.

Рабочее место должно быть проветриваемым или снабжено вытяжкой.

[spoiler title=»Источники»]

  • https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html
  • https://metmastanki.ru/peredelat-akkumulyatornyy-shurupovert-v-setevoy
  • https://100uslug.com/neskolko-sposobov-peredelat-akkumulyatornyj-shurupovyort-v-setevoj/
  • https://kraska.guru/instrumenty/elektro/kak-perevesti-akkumulyatornyj-shurupovert-na-pitanie-ot-seti.html
  • https://tehnika.expert/dlya-remonta/shurupovert/peredelka-akkumuljatornogo-na-setevoj.html
  • https://tool-and-tools.ru/dreli-i-shurupoverty/peredelyvaem-shurupovert-na-setevoj.html
  • https://100uslug.com/kak-sdelat-shurupovyort-napryamuyu-ot-zaryadki/
  • https://CleverDIY.ru/kak-sdelat-shurupovert-ot-seti-svoimi-rukami
  • https://DomZastroika. ru/instrumenty/kak-peredelat-akkumuljatornyj-shurupovert.html
  • https://intehstroy-spb.ru/elektroinstrument/peredelka-shurupoverta-na-pitanie-ot-seti.html
  • https://my-class.ru/kak-podklyuchit-shurupovert-napryamuyu-k-yego-zaryadnomu-ustroystvu/
  • https://morflot.su/podkljuchenie-shurupoverta-k-zarjadnomu-ustrojstvu/
  • https://m-strana.ru/articles/peredelka-shurupoverta-na-pitanie-ot-seti/
  • https://MegaBattery.ru/articles/info/zaryadnye-ustrojstva-shurupovertov/mozhno-li-podklyuchit-shurupovert-napryamuyu-k-zaryadke/

[/spoiler]

как подключить через зарядное устройство, какой нужен блок питания, 12В и 18В

Автор Акум Эксперт На чтение 7 мин Просмотров 10.5к. Опубликовано Обновлено

Аккумуляторный шуруповерт создавался в первую очередь для обеспечения мобильности. Гораздо удобнее работать инструментом, не задумываясь о том, хватит ли длины провода, не зацепился ли он и т. д.

Но без аккумуляторов такой удобный инструмент, как шуруповерт, становится простой железкой, хотя полностью работоспособен. Срок службы аккумуляторов составляет примерно 3 года, а найти в продаже комплектные или аналогичные часто бывает невозможно. К примеру, производитель уже перестал выпускать такую модель, а другие аккумуляторы не подходят по разным параметрам.

Выкинуть инструмент, за который в свое время были заплачены деньги, иногда весьма немалая сумма, бывает очень жалко. К тому же стоимость аккумуляторов часто составляет до 80% от цены шуруповерта, и разумнее будет купить новый инструмент. Как правило, старый инструмент отправляется на дальнюю полку и лежит там без пользы. Но есть способ вернуть его работоспособность — переделать его на питание от электрической сети 220 вольт.

Содержание

  1. Что нужно для переделки
  2. Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?
  3. Инструкция по переделке
  4. Шаг 1. Разберите аккумулятор
  5. Шаг 2. Вытащите внутренности
  6. Шаг 3. Подключите провода
  7. Шаг 4. Соберите все обратно и подключите шуруповерт к сети 220В
  8. Заключение

Что нужно для переделки

Для переделки шуруповерта необходимо кратко ознакомиться с электрической схемой инструмента. Инструмент приводится в движение электродвигателем. В зависимости от мощности и класса инструмента напряжение может быть 12, 14, 18 вольт. Электродвигатель получает питание от батареи аккумуляторов соответствующего напряжения.

Двигатель передает крутящий момент на патрон через механический редуктор. Обороты двигателя изменяются как шестеренчатой системой редуктора, так и при помощи реверсивного электронного регулятора оборотов, совмещенного с кнопкой включения.

Устройство шуруповерта:

  1. Аккумуляторная батарея.
  2. Регулятор оборотов.
  3. Кнопка включения.
  4. Электродвигатель.
  5. Редуктор.
  6. Патрон.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Основная сложность переделки шуруповерта на работу от сети 220 вольт заключается в том, что ему требуется большая мощность. Никель-кадмиевые или литиевые аккумуляторы выдают ее без проблем. Но требуемую мощность выдать сможет не каждый блок питания.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда – нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Важно! Ток, который требуется шуруповерту для работы, зависит от нагрузки. На холостом ходу ток минимален и значительно увеличивается при пуске или при затягивании шурупа.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

  • светодиодный драйвер;
  • электронный трансформатор для питания галогенных ламп низкого напряжения;
  • зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО. Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Не рекомендуется рассматривать варианты использования родного комплектного зарядного устройства или блоков питания для ноутбуков. Такие БП не в состоянии выдать ток, требуемый для нормальной работы инструмента.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Нельзя подключать шуруповерт к источнику питания проводом, имеющим малую площадь сечения. Это грозит выходом из строя самого инструмента и пожаром.

Инструкция по переделке

Рассмотрим подробнее, по шагам, как можно переделать аккумуляторный шуруповерт на сетевой.

Шаг 1. Разберите аккумулятор

Для того чтобы переделать инструмент на сетевой, получающий напряжение от родной зарядки или от блока питания компьютера, нужно выполнить простые шаги.

Сначала разбираем старую аккумуляторную батарею. Откручиваем крепежные шурупы. Важным условием будет являться сохранение всех клемм.

Шаг 2. Вытащите внутренности

Вынимаем аккумуляторы и аккуратно освобождаем клеммы. Затем к этим клеммам припаивается провод с сечением, которое может выдержать рабочий ток. Провод нужно выбирать с сечением не меньше 2,5 мм² и длиной, которая требуется для комфортной работы шуруповерта. Запоминаем, к проводам какого цвета припаиваем минусовую и плюсовую клеммы.

Шаг 3. Подключите провода

Разбираем корпус компьютерного блока питания. Вынимаем плату и выпаиваем провода на шлейфе питания. К проводам, выходящим из блока питания, вместо проводов желтого и черного цветов припаиваем провода с клеммами от аккумулятора. Черный провод – минусовой контакт, желтый – плюсовой.

Можно увеличить мощность, которую выдает блок питания, если соединить черный провод с черным и желтый с желтым. Это улучшит работу шуруповерта, потому что снизятся потери.

Для запуска компьютерного блока питания нужно замкнуть зеленый провод из 20-пинового разъёма на черный. Это можно сделать прямо на плате БП. Для удобства можно к зеленому и свободному черному проводу подключить выключатель.

Для удобства использования к проводам можно припаять специальный разъем, позволяющий их отключать. Необходимо соблюдать полярность, иначе можно вывести из строя шуруповерт. Для этого разъем должен быть с ключом (специальный выступ на корпусе, не дающий соединить его неправильно).

Шаг 4. Соберите все обратно и подключите шуруповерт к сети 220В

Необходимо собрать «модифицированный» аккумулятор. Вставляем в него клеммы с проводами и выводим их наружу через просверленное отверстие. Внутрь корпуса бывшего аккумулятора рекомендуется поставить конденсатор емкостью 10000 мкФ на 16 В или на 25 В и подключить его к клеммам параллельно. Выбирать конденсатор нужно на напряжение в 1,5 или 2 раза превышающее номинальное напряжение инструмента.

Такой конденсатор будет компенсировать большой пусковой ток. Если его не поставить, вероятность отключения блока питания встроенной защитой значительно возрастет. Еще для обеспечения баланса инструмента рекомендуется поместить внутрь груз. Это позволит снизить нагрузку на руку во время работы.

Важно! Перед сборкой необходимо как следует закрепить все провода для предотвращения их отрыва.

Собираем блок питания компьютера вместе и подключаем шуруповерт к сети 220 В. Если при проверке выяснится, что инструменту не хватает мощности, можно заменить низковольтный провод питания.

Заключение

В статье рассмотрены основные способы, как выполнить переделку питания аккумуляторного шуруповерта в сетевой с минимальным изменением конструкции.

Не рекомендуется использовать блок питания от ноутбука, так как он не сможет выдать необходимый ток для запуска и нормальной работы шуруповерта. Максимальный ток, который может выдать такой блок питания, составляет до 5 А. Более мощных блоков питания не выпускается.

По этой же причине нельзя использовать родное зарядное устройство, идущее в комплекте. Оно рассчитано на ток, необходимый для заряда аккумуляторной батареи.

Следуя рекомендациям, указанным в данной статье, можно вернуть к жизни старый шуруповерт. Проводной инструмент по своим качествам будет не очень сильно отличаться от аккумуляторного, уступая ему лишь в мобильности.

Сейчас читают:

Как сделать шуруповерт 18в 220в

Тем, кто пользовался аккумуляторным шуруповертом. оценили его удобство. В любой момент, не запутавшись в проводах, можно пролезть в труднодоступные ниши. Пока батарея не сядет.

Это первый недостаток. он нуждается в регулярной подзарядке. Рано или поздно аккумуляторы исчерпают свой ресурс цикла перезарядки.

Это второй недостаток. Этот момент наступит тем раньше, чем дешевле будет ваш инструмент. Экономя деньги при покупке, мы чаще всего приобретаем недорогие китайские «ноунеймовые» устройства.

В этом нет ничего плохого, но учтите: производитель экономит не меньше вас. Поэтому самый дорогой блок (а это батарея) в комплекте будет самым дешевым. В итоге получаем отличный инструмент с исправным двигателем и неношеной коробкой передач, которая не работает из-за некачественного аккумулятора.

Есть возможность приобрести новый комплект батареек или заменить неисправные батарейки в устройстве. Однако это бюджетное мероприятие. Стоимость сопоставима с покупкой новой отвертки.

Второй вариант — использовать запасной или старый аккумулятор от автомобиля (если он у вас есть). Но стартерная батарея имеет большой вес, и пользоваться таким тандемом не очень комфортно.

Выход есть. переделка шуруповерта в сеть

Да, теряется одно из преимуществ аккумуляторного инструмента. мобильность. А вот для работы в помещениях с выходом в сеть 220 вольт это отличная розетка. Вы даете новую жизнь сломанному инструменту.

Есть две концепции, как сделать сеть из аккумуляторного шуруповерта:

    Внешний блок питания Идея не такая абсурдная, как может показаться. Даже большой и тяжелый понижающий выпрямитель может просто стоять рядом с розеткой. Вы в равной степени привязаны к источнику питания и к вилке в розетке. Слабовольтный шнур можно сделать любой длины;

Соответственно шнур питания на 12-19 вольт должен быть большего сечения, чем на 220 вольт.

Переделка шуруповерта своими руками

Рассмотрим вариант с выносным блоком питания

Использование блока питания от персонального компьютера.
На радиорынке за небольшую стоимость можно приобрести старый блок питания от персонального компьютера. Нужна опция формата «АТ», которую нужно было выключать ключом после выхода из операционной системы.

Пользователи со стажем помнят такие системные блоки. Преимущество такого блока питания в том, что он показывает честную мощность. Если написано 300W, значит можно смело снимать 15-16 ампер с 12-ти вольтового выхода (снова обратимся к закону Ома). Этого вполне достаточно для питания среднего шуруповерта.

Такие блоки имеют в комплекте кнопку включения. Еще одним преимуществом является наличие охлаждающего вентилятора и продвинутой системы защиты от перегрузок. Если вы спрячете источник питания в красивый корпус. не забудьте оставить вентиляционное отверстие.

Подключение очень простое. Черный провод (-), желтый провод (12В).

Ограничения. шуруповерт с напряжением питания выше 14 вольт не подойдет.


Использование автомобильного зарядного устройства.
Принцип такой же, как при использовании компьютерного блока питания. Вам необходимо приобрести старое зарядное устройство для стартерных аккумуляторов. Современная мода на компактные импульсные зарядные устройства оставила аналоговые линейные устройства за бортом, с ручной регулировкой напряжения и тока заряда. Поэтому такое устройство можно приобрести на автомобильном рынке за символическую цену.

Хорошо, если напряжение плавно регулируется. в этом случае к вашему самодельному блоку питания подойдет любой шуруповерт. Преобразование его в сетевой инструмент сводится к подключению входа электродвигателя к клеммам питания зарядного устройства.

Изготовление самодельного блока питания.
Если вы знакомы с принципами построения электрических схем, то можете самостоятельно сделать блок питания. Проиллюстрирована диаграмма, дающая общие понятия.

Трансформатор можно подобрать из старого лампового телевизора, или другой бытовой техники. Мощность свыше 220 вольт 250-350Вт. Главное — блок питания. донор не должен пульсировать.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполнена проводом соответствующего сечения. Однако если ток выходной обмотки не менее 15 ампер (см. спецификацию трансформатора), то беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое выходное значение.

Если у вас есть электротехническое образование. сделать расчет самостоятельно. Или практически: подключив в качестве нагрузки лампу накаливания 220 вольт 100Вт, измерить выходное напряжение. Если это превышает потребности отвертки. уменьшить число витков вторичной обмотки трансформатора.

Сетевой блок питания для шуруповерта в батарейном кейсе

Если ваш инструмент не слишком мощный, можно поместить блок питания в ручку или чехол от поврежденных батареек.

Встраиваем готовый блок питания.
Для этого необходимо приобрести готовый агрегат с подходящими характеристиками и размерами. На радиорынках такого добра хватает. Возьмите чемодан с собой и отправляйтесь на примерку. Когда желаемый источник питания куплен. аккуратно отделите его от корпуса.

Помещаем в ящик от батареек отвертки. Все компоненты должны быть надежно закреплены. При необходимости удлинить провода, соединяющие плату управления и трансформатор. Если во время работы цепь коснется металлических частей трансформатора, произойдет короткое замыкание.

Так как место в кейсе позволяет. переносите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы ни выбрали. нагрузка будет высокой, возможен перегрев.

Не лишним будет закрепить дополнительные радиаторы на микросхемах управления питанием. Долго поработайте отверткой, отключите ее от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно сделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не займет много времени, а стоимость купленного модуля несоизмерима с восстановлением аккумулятора.

Самодельная схема питания.
Если ты с паяльником на «ты». этот материал полезен как инструкция.
Схема реализована на доноре в виде ПРА к галогеновому прожектору мощностью 150Вт. Добавляемые компоненты обозначены на схеме цветными вставками.

Добавлен выходной трансформатор от старого компьютерного блока питания, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков в каждой. Так как без нагрузки эта схема не запускается, на выходе постоянно включена лампа накаливания мощностью 15Вт. При этом реализована схема подсветки.

Блок питания легко помещается в батарейном отсеке.

Дизайн получился таким удачным и недорогим. что пришла идея поставить производство на поток. При обилии дешевых китайских отверток спрос будет обеспечен.

В заключение посмотрите видео переделки шуруповерта на сеть с подбором блока питания к нему.

источник

Блок питания для электрошуруповерта 18в своими руками

Электрошуруповерт Методы реанимации

Основным преимуществом шуруповерта электрического можно назвать мобильность. Аккумулятора хватает надолго и вдобавок к этой модели можно приобрести еще один аккумулятор, если объем работ большой и сроки поджимают. Несмотря на то, что аккумулятор в основном используется литий-ионный (очень качественный тип аккумулятора), есть вероятность выхода из строя цепи питания , а также самого автономного источника.

Электрошуруповерт питается и подзаряжается от сети 220В. На аккумулятор идет напряжение около 14В или 20В (все зависит от конкретной модели). Аккумулятор выдает напряжение питания соответственно вольт.

Если изделие часто не используется, то со временем аккумулятор приходит в негодность, хотя литий-ионный аккумулятор защищен от перезарядки и полной разрядки, надеяться на эту защиту не имеет смысла. Основные варианты решения вопроса:

  • Замена аккумулятора на исправный (это будет сделать довольно сложно, хотя и возможно).
  • Купить новую электрическую отвертку.
  • Электрический шуруповерт Redo с сетью.

Очень легко переделать модель аккумулятора в сеть (электроотвертка от сети 220 вольт). Этот вариант имеет преимущества, например:

  • Устраняет необходимость постоянной подзарядки аккумулятора.
  • Рабочий инструмент без перегрузки благодаря постоянному крутящему моменту.
  • Можно сделать такую ​​модель, которая будет и подзаряжать аккумулятор любого типа.
  • Качество сборки (для блока питания будут использоваться детали высокого качества, т.к. пользователь делает это в своих целях. Постоянно отвлекаться на ремонт электрической части нет смысла. это лишнее ВРЕМЯ, а для некоторых .потеря части дохода).

При переделке электрошуруповерта в сетевой своими руками пропадет его мобильность. Это можно исправить, переведя инструмент на аккумулятор любого типа и на любой источник питания.

Варианты переделки

Существует несколько вариантов переделки шуруповерта электрического , и только пользователь сам решает, какой из них выбрать. Основные способы:

  • Применить зарядное устройство для ноутбука (подключить адаптер для ноутбука).
  • Использовать компьютерный импульсный блок питания (далее БП) от персонального компьютера.
  • Используйте автомобильный аккумулятор.
  • Улучшение блока питания до мощности галогенных ламп.
  • Создайте свой собственный блок питания.

Шаги с 1 по 4 почти не требуют особых навыков и подойдут большинству людей. Суть их заключается в использовании готовых устройств, ведь почти все готовые БП защищены от короткого замыкания (КЗ), разного рода перегрузок и помех, а автомобильный аккумулятор вообще является идеальным источником питания.

Зарядное устройство для ноутбука

Очень простой способ, требующий минимум знаний в области электроники. Для изготовления блока питания для электрошуруповерта 12В своими руками подойдет любое зарядное устройство для ноутбука. Для переделки нужно узнать напряжение питания электро отвертка и выберите соответствующую зарядку. Вам необходимо сделать следующее:

  • Разобрать аккумуляторный отсек и извлечь неисправный аккумулятор.
  • На зарядке от ноутбука отрезать выходной разъем (не сетевой. входящий. Очень важно).
  • зачищать провода.
  • Включите зарядку (провода не должны соприкасаться) и проверьте постоянное напряжение прибором (для этой цели подойдет любой вольтметр с измеряемым напряжением более 50 В или обычный мультиметр).
  • После измерения параметров блока питания необходимо припаять провода, соблюдая полярность.
  • Закройте батарейный отсек, поместив в него зарядное устройство, и отсоедините шнур питания.
  • Подключитесь к сети и проверьте работу инструмента.

При покупке зарядного устройства следует обратить внимание на его габариты, но лучше взять с собой электрическую отвертку, предварительно вынув аккумулятор и разобрав батарейный отсек. При установке необходимо соблюдать правила безопасности, чтобы избежать поражения электрическим током и не допустить выхода из строя зарядного устройства для ноутбука.

Питание компьютера

Блок питания

Еще один хороший вариант — использовать блок питания от персонального компьютера и желательно форм-фактора АТ. Основные параметры БП: мощность 300,350 Вт, напряжение 12 В и сила тока не менее 16 А. Этот вариант не подходит для шуруповерта на 18 В. Основными преимуществами являются наличие кнопки включения, защита от коротких замыканий, перегрузок, а также система охлаждения, которой нет в заводской модели электрошуруповерта. Для реализации этой идеи необходимо выполнить следующие шаги:

  • Размотать блок питания AT.
  • Защита при включении снимается замыканием зеленого провода на любой черный из этого разъема (при включении БП не запустится, если не обойти защиту).
  • На белых разъемах, которые втыкаются в винчестер или другой диск, оставьте желтый и черный провода, а все остальные нужно обрезать и заизолировать.
  • Удлинить желтый и черный провода кабелем необходимой длины (желательно припаянным, так как скрутки могут окисляться).
  • Жёлто-чёрный провод припаиваем, соблюдая полярность, к контактам батарейного отсека и собираем.
  • Для БП можно использовать более длинный провод (шнур питания). Кроме того, нужно сделать кожух для блока питания компьютера, чтобы соблюсти правила техники безопасности при работе с электроприборами.

После всех проделанных действий включите БП в сеть и запустите утилиту. Если все сделано правильно, то должно работать. Если вращение происходит в обратную сторону, необходимо разобрать батарейный отсек и поменять полярность. При отсутствии питания убедитесь в наличии входного и выходного напряжения.

автомобильный аккумулятор

Оптимальный способ получения электроэнергии, защищенный от случайных коротких замыканий, стабилизированное напряжение и отсутствие различных помех. Существенными минусами являются его габариты, вес и необходимость подзарядки. Пример использования очень прост. Нужно просто запитать электрошуруповерт от клемм аккумулятора, используя кабель необходимой длины, и предварительно припаять старый аккумулятор.

К автомобильному аккумулятору необходимо приобрести зарядное устройство или сделать самодельный трансформаторный зарядник. Кроме того, нужно защитить батарею от дождя и мусора. Для этого изготавливается специальный корпус с выводами для зарядного устройства и питания для электрошуруповерта.

Способы переделки отвертки

К этому моменту корпус уже должен быть открыт, чтобы можно было приступить к переделке коробки, в которой ранее размещался аккумулятор. Последовательность действий будет следующая:

  • Отделить шнур с выводами от вилки (необходимо использовать паяльник).
  • Поместите голый блок питания на место бывшего аккумулятора.
  • Подведите шнур питания к блоку питания через специальное отверстие в корпусе.
  • Припаять шнур к БП.

Основная задача — припаять провода от контактов, которые подключены к аккумулятору, к контактам нового блока питания. В результате ток будет поступать прямо на них, позволяя запускать мотор при нажатии на кнопку.

Выход блока подключается клеммами с обязательным соблюдением полярности. Вся эта конструкция должна поместиться на место прежней батареи, которая уже не нужна. Если что-то не сходится по размеру, то лучше встроить новое гнездо в ручку инструмента.

Обязательным условием является подключение блока питания параллельно клеммам питания, а в разрыв провода на плюсе установить специальный диод. Если этого не сделать, то питание при работе может уйти на аккумулятор. Диод в свою очередь встроен в цепь минусом в сторону двигателя инструмента.

Шуруповерт аккумуляторный: разбираемся в конструкции

Конструктивно шуруповерт аккумуляторный состоит из следующих элементов:

Шуруповерт электрический с блоком питания станет незаменимым помощником домовладельца. Пока шуруповерт откручивает один винт, электроинструмент справится с десятью

  • двигатель;
  • аккумуляторы

  • ;
  • пусковой ключ;
  • регулятор

  • ;
  • редуктор;
  • рычаг, изменяющий направление движения устройства;
  • зарядка.

Зачем менять беспроводное устройство на проводное? Батарейки внутри аппарата находятся ограниченное количество времени (около года при постоянной эксплуатации). Менять батарейки — затратная затея (одна батарейка будет стоить не меньше тысячи и не факт, что проработает долго).

Через 3-4 месяца использования аккумулятор начинает быстро «садиться». Тогда устройство нуждается в постоянной подзарядке, что, как минимум, раздражает владельца.

Решил, что нужно сделать блок питания от сети, а в батарейном отсеке, чтобы не нарушать вес и геометрическую сбалансированность инструмента. Трансформатор на 50 Гц я отмел сразу. Ш/ПЛ подходящей мощности (по моим прикидкам 120-150ВА) туда разместить проблематично, тор слишком жирный. стоимость может приблизиться где-то к половине стабильности вышеописанной электрической отвертки). Итак, УПС! И тут мне снова бросилось в глаза «мертвое» энергосбережение. Мощности явно не хватает. А от чего в основном зависит мощность ИБП?? Правильно, из активных элементов и « мощность ” трансформатор.

Транзисторы меняем на 13007, хотя есть энергосберегающие и с такими транзисторами. Вероятно, будет работать 13005, но я не пробовал. Оставим мостовые диоды 1N4007. Думаю амперных в сети достаточно. Дроссель D0 заменяем на ATX. небо. мы не будем шуметь в электросети.

Для этого в косынке сверлим дополнительное отверстие.

Снимаем дроссель L4. он слишком маломощный для наших задач. А вместо него впаиваем (разумеется с монтажным проводом) АТХ. Небесный «силовой» трансформатор.

Напрямую «сетевой» обмоткой! АТН. скай трансы не горят! (почти по Воланду).

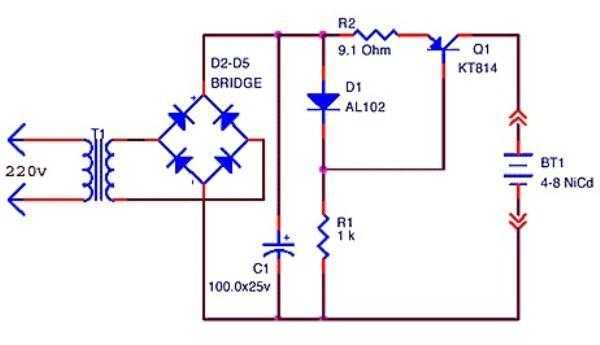

Зарядное устройство

электрическое шуруповерт от принтера питание поставка

Рассмотрим на конкретном примере, как переделать ИИП под свои нужды. На мой взгляд, изготовление с нуля, например, импульсного блока питания, зачастую трудоемко и экономически невыгодно, к тому же мысль о том, что нужно найти подходящий корпус, напрочь отбивает охоту к рукоделию.

Другое дело переделка ненужного готового изделия под свои цели. Дело есть, переделки и затраты минимальны, силовая часть обезопасена в заводских условиях и имеет пакет сертификатов.

Изготовление блока питания на базе батарейного отсека электрошуруповерта

Для этого используйте мощный паяльник 100Вт. Пластмасса хорошо плавится. Удаляем остатки круглогубцами и дорабатываем отверстие до необходимой формы мини-дрелью с нужными насадками.

Аналогично делаем отверстия для оставшихся двух заглушек.

Крепление трансформатора

В связи с тем, что имеющийся трансформатор немного не входил в батарейный отсек (на 4 мм), было решено увеличить последний, выдавливая пластик при нагреве. АБС-пластик заметно размягчается после 100 градусов Цельсия.

Крепим блок вместе с трансформатором с помощью трех хомутов и остатков ДСП. Постепенно прогреваем пластик строительным феном и параллельно закручиваем ручки хомутов. Добиваемся нужной степени экструзии и даем пластику остыть. После этого снимаем нагрузку.

В результате получаем блок приемлемой формы.

Монтаж и проверка «электронной начинки»

Схема соединения элементов достаточно проста.

Трансформатор. диодный мост. регулятор напряжения. конденсатор.

Радиатор был прикреплен к транзистору для отвода тепла. Дополнительно подключен вентилятор для улучшения циркуляции воздуха. Также впоследствии сделал десяток отверстий в корпусе для улучшения циркуляции воздуха. Конденсатор располагался в вертикальной части блока. Выходное напряжение было выставлено 14,4В

Вилки и защита от обратной полярности в корпусах отверток

В проводку внутри отверток добавлен диод для предотвращения обратной полярности.

Финишные фото

Результат

Питающее напряжение на выходе БП без нагрузки = 14,4В. На холостом ходу, при подключении одного электрошуруповерта, = 12,8В (ток 1,3А) В рабочем режиме ток приближается к 3А.

На холостом ходу при подключении двух отверток = 10,2В

Для использования БП спаяно три кабеля питания длиной: 2,7 м, 4,9 м, 10,4 м. Падение напряжения при использовании соответственно: 0,2В. 0,3 В. 0,9В (на холостом ходу, т.е. ток 1,3А)

Температурный режим при работе двух шуруповертов в режиме ХХ в течение трех минут удовлетворительный. Температура поднялась до 55 градусов по Цельсию.

Как сделать блок питания для электрошуруповерта 18v своими руками инструкция и схемы

Любой бытовой инструмент, способный функционировать автономно, имеет существенный недостаток. Поддерживать аккумулятор в исправном состоянии хлопотно, в процессе эксплуатации он требует регулярной подзарядки, срок годности ограничен, а стоимость такого источника питания такова, что приобретение нового вполне «по карману».

Да и не всегда его можно найти, особенно если электрическая отвертка старой модификации. Вывод прост. сделать блок питания блок питания для 18 вольтового электрошуруповерта своими руками.

Самое рациональное решение — подобрать комплектующие или переделать существующий блок питания из любого технического устройства. Это можно сделать своими руками, без посторонней помощи.

Электрическая отвертка на 220 В

Наконец-то я приступил к реализации своей давней идеи, а именно обеспечить питание электрошуруповерта от сети 220 вольт. Несомненно, у кого-то из вас тоже есть шуруповерт, с изношенным, неудачным аккумулятором, который уже не берет зарядку. На моем участке было два случая.

На первом (черном) рабочее напряжение 18 вольт. Именно его я изначально и хотел запитать от сети, т.к. удобно лежит в руке и достаточно мощный. Но кнопки не хватает. Возможно в будущем отрежу ручку и сделаю похожей на дрель. Второй экземпляр рассчитан на 12 вольт. Служит довольно долго. Конечно, можно купить новый аккумулятор или, в крайнем случае, заменить банки. Но все же хочется иметь под рукой готовый инструмент, тем более, что пользоваться электродрелью не всегда удобно. она тяжелая. Силовой трансформатор поможет нам реализовать эту идею.

Использован понижающий трансформатор ТС-250-36. «250». это его номинальная мощность, а цифра 36 означает, что на выходе будет 36 В. Он имеет О-образный магнитопровод. Его обмотки расположены таким образом, что половина первички намотана слева, вторая половина — справа. Аналогично наматывается вторичная обмотка, расположенная поверх первичной. Отличить обмотки друг от друга в понижающем трансформаторе несложно, т.к. Вторичка делается из более толстого провода, а та, на которую подается сетевое напряжение из более тонкого провода. Это связано с тем, что здесь течет более короткий ток.

Обмотки имеют симметричное расположение и две половинки по 18 вольт соединены проводом (место соединения хорошо видно на нижнем фото). Я буду использовать одну половину.

Но прежде чем перематывать трансформатор, нужно произвести замеры. Призываю быть аккуратным при работе с током, не прикасаться к токоведущим частям, а также всегда правильно проверять правильность предела измерения на мультиметре.

Справа напряжение измерено на половине вторичной обмотки. Как видно, напряжение немного превышает паспортное, т.к. Здесь не подключена нагрузка.

Итак, одну половинку я разделил и теперь приступаю к разборке трансформатора. Между бумажными слоями было большое количество парафина.

Вторичная обмотка в моем случае намотана в два слоя, разделенных слоем бумаги. Для снижения вторичного напряжения с 18 вольт пришлось убрать почти половину витков.

При определении необходимого напряжения необходимо учитывать, что после трансформатора будет стоять диодный мост, который снизит напряжение примерно на пару вольт. Но добавление сглаживающего конденсатора приведет к увеличению напряжения примерно в 1,4 раза. Т.е. при отсутствии нагрузки выпрямленное напряжение на конденсаторе будет равно амплитудному значению.

Пока разматываем вторичку, делаем замеры. Вскоре я остановился на значении 11,2 Вольта, т.к. Боялся просадки при подключении нагрузки.

Теперь, когда трансформатор готов (хотя некоторые могут использовать уже готовый с нужными параметрами), пришло время познакомиться со схемой.

К выходу трансформатора необходимо припаять диодный мост (ВДС) для преобразования переменного тока в пульсирующий постоянный. Диодный мост можно собрать из отдельных диодов или использовать готовый. При его выборе следует учитывать, сколько ампер потребляет ваш электрошуруповерт (выбирайте мост с запасом).

Припаиваем провода от вторичной обмотки к выводам диодного моста, где буквы AC (переменный ток).

Ну и после моста нужно припаять конденсатор для сглаживания пульсаций. Его напряжение должно превышать напряжение питания электрошуруповерта не менее чем в два раза. И емкостью от 470 мкФ до 2200 мкФ.

Опционально на схеме можно добавить выключатель и предохранитель перед трансформатором.

Итак, подключив схему, сделал замеры. Напряжение холостого хода на выходе блока питания (когда нагрузка не подключена) 15 вольт. При запуске электрошуруповерта выдает до 11,5 вольт, это норма, так что ничего страшного. Полностью заряженный новый аккумулятор выдал 13 вольт.

Так инструмент выглядит изнутри. Здесь можно найти предельные параметры кнопки, а также можно заметить, что мотором управляет мощный полевой транзистор.

Для того, чтобы было удобно подключать к блоку питания , разобрал аккумулятор. Нам нужны контакты от него. Эту деталь нужно залудить. Я паял канифолью, но в некоторых случаях может понадобиться флюс для пайки алюминия.

Конечно, при пайке проводов от блока питания не забывайте про полярность, обычно она указана на корпусе аккумулятора. В купе стало очень светло. Провод был заклеен горячим клеем.

Как сделать блок питания для электрошуруповерта

Испытания показали, что электрошуруповерт при работе от блока питания справился с поставленными задачами.

К этой статье есть видео, в котором подробно показан процесс создания блока питания, перемотки трансформатора, подключения и тестирования.

Адаптер переменного тока для беспроводного шуруповерта

Друг попросил собрать внешний блок питания для шуруповерта. Вместе с отверткой (рис.1) принес силовой трансформатор от старой советской выжигателя-гравера «Орнамент-1» (рис.2). посмотрите, можно ли его использовать?

Сначала, конечно, разобрали аккумуляторный отсек, посмотрели «баночки» (рис.3 и рис.4). Каждую «банку» с зарядным устройством мы проверили на работоспособность несколькими циклами зарядки-разрядки. из 10 штук только 1 хорошая и 3 более-менее нормальные, а остальные совсем «дохлые». Значит, обязательно придется делать внешний блок питания.

Для сборки блока питания необходимо знать, какой ток потребляет шуруповерт при работе. Подключив его к лабораторному источнику, узнаем, что двигатель начинает вращаться при 3,5 В, а при 5-6 в появляется приличная мощность на валу. Если нажать кнопку пуска при подаче на нее 12 В, срабатывает защита по источнику питания. что означает, что потребляемый ток превышает 4 А (защита установлена ​​на это значение). Если вы начнете отверткой на низком напряжении, а потом повысить до 12 В, работает нормально, ток потребления около 2 А, но в момент, когда вкручиваемый винт наполовину входит в плату, срабатывает защита питания снова активирован.

Чтобы увидеть полную картину потребляемых токов, шуруповерт был подключен к автомобильному аккумулятору, поставив в разрыв плюсового провода резистор 0,1 Ом (рис.5). Падение напряжения с него подавалось в компьютерную звуковую карту с открытым входом, для просмотра использовалась программа Spectraplus. Полученный график показан на рис. 6.9.0003

Первый импульс слева. запуск при включении. Видно, что максимальное значение достигает 1,8 В и это говорит о текущем токе 18 А (I=U/R). Затем по мере набора двигателя ток падает до 2 А. В середине второй секунды головка отвертки зажимается рукой до появления «дребезжания». Ток в это время увеличивается примерно до 17 А, затем падает до 10-11 А. В конце 3-й секунды пусковая установка отпускается. Получается, что для отвертки для работы необходим блок питания с возможностью выдачи мощности 200 Вт и тока до 20 А. Но, учитывая, что в батарейном отсеке написано, что он 1,3 А/ч (рис.7), то, скорее всего, все не так плохо, как кажется на первый взгляд.

Вскрываем питание горелки, измеряем выходное напряжение. Максимум. около 8,2 В. Немного, конечно. Учитывая падение напряжения на диодах выпрямителя, выходное напряжение на конденсаторе фильтра будет около 10-11 В. Но деваться некуда, пытаемся собрать схему по рисунку 8. Использованы диоды марки КД29.98В (Iмакс=30 А, Uмакс=25 В). Крепление диодов VD1-VD4 осуществляется накладным монтажом на лепестки контактных гнезд горелки (рис.9 и рис.10). В качестве большого конденсатора использовалось параллельное соединение 19 штук меньшей емкости. Вся «батарея» обмотана малярным скотчем и конденсаторы подобраны таких размеров, чтобы вся связка с облегчением входила в реабилитационный отсек отвертки (рис.11 и рис.12).

Блок предохранителей очень неудобен в горелке, поэтому его сняли, а предохранитель впаяли «напрямую» между одним из проводов 220 В и выводом помехоподавляющего конденсатора С1 (рис.тринадцать). В закрытом корпусе сетевой кабель плотно обжат резиновым кольцом насквозь, и это не позволяет проводу болтаться внутри при изгибе снаружи.

Проверка работоспособности шуруповерта показала, что все работает нормально, трансформатор после получаса сверления и закручивания винтов нагревается примерно до 50 градусов Цельсия, диоды нагреваются до такой же температуры и не нуждаются в радиаторах. Шуруповерт с таким блоком питания имеет меньшую мощность по сравнению с питанием от автомобильного аккумулятора, но это и понятно. напряжение на конденсаторах не превышает 10,1 В, а при увеличении нагрузки на вал еще больше снижается. Кстати, он прилично «теряется» на питающем проводе длиной около 2 метров, даже используя его сечением 1,77 кв.мм. Для проверки падения на проводе была собрана схема по рисунку 14, она контролировала напряжение на конденсаторах и падение напряжения на одной жиле питающего провода. Результаты в виде графиков при разных нагрузках показаны на рисунке 15. Здесь в левом канале. напряжение на конденсаторах, справа. падение на «минусовом» проводе, идущем от выпрямительного моста к конденсаторам. Видно, что во время затвора головной отвертки напряжение питания подгоняется до уровня ниже 5 В. При этом на шнуре питания падает около 2,5 В (2 раза по 1,25 В), ток импульсный и неравномерный. связан с работой выпрямительного моста (рис.шестнадцать). Замена шнура питания на другой, сечением около 3 кВ.мм привела к увеличению нагрева диодов и трансформатора, поэтому старый провод был возвращен обратно.

Посмотрели ток в цепи между конденсаторами и самой отверткой, собрав схему по рисунку 17. Получившийся график на рисунке 18, «мохнатый». это пульсации 100 Гц (такие же, как на предыдущих двух рисунках). Видно, что пусковой импульс превышает значение 20 А. Скорее всего, это связано с меньшим внутренним сопротивлением блока питания из-за использования параллельного соединения конденсаторов.

По окончании измерений посмотрели ток через диодный мост, подключив между ним и одним из выводов вторичной обмотки резистор 0,1 Ом. График на рис.19показывает, что при торможении двигателя ток достигает 20А. На рис.20. растянутый во времени участок с максимальными токами.

В итоге пока решили поработать шуруповертом с описанным блоком питания, если «не хватает мощности», то придется искать более мощный трансформатор и ставить диоды на радиаторы или менять на другие.

И, конечно же, не стоит воспринимать этот текст как догму. совершенно нет препятствий для изготовления БП по любой другой схеме. Например, трансформатор можно заменить на ТС-180, ТСА-270, а можно попробовать запитать шуруповерт от компьютерного импульсного блока питания, но, скорее всего, нужно будет проверить возможность вывода тока 12 В Цепь 25-30 А.

Список радиоэлементов

Обозначение Тип Наименование Количество NoteShopMy notepad ВД1-ВД4

С1

С2

С3

С4

С5

Ф1

Чертеж
Диод КД2998В 4 Поиск в магазине Отрон В блокнот
Конденсатор 1,0 мкФ один 400 В Поиск в магазине Отрон В блокнот
Конденсатор 0,47 мкФ один 160 В Поиск в магазине Отрон В блокнот
Электролитический конденсатор 2200 мкФ 15 16 В Искать в магазине Рок В блокноте
электролитический конденсатор 1000 ЕСЛИ 4 16 В Искать в магазине Рок В блокноте
Конденсатор 1,0 мкФ один 160 Б Поиск в магазине Отрон В блокнот
Предохранитель 3,16 А один см.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
