В этой инструкции я покажу, как создать простой ШИМ регулятор широтно-импульсную модуляцию из чипа , таймера и некоторых других компонентов. Всё очень просто, и схема включения NE хорошо работает для контроля светодиодов, лампочек, сервомоторов или двигателей постоянного тока.

Широтно-импульсная модуляция ШИМ сигнала или источника питания включает в себя модуляцию его рабочего цикла, чтобы либо передавать информацию по каналу связи, либо управлять посылаемой мощностью. Самый простой способ генерации сигнала ШИМ требует только пилообразного или треугольного сигнала легко генерируемого с использованием простого осциллятора и компаратора.

Когда значение опорного сигнала зеленый синусоидальной волны на рисунке 2 больше, чем сигнал модуляции синий , ШИМ сигнал пурпурный находится в высоком состоянии, в противном случае она находится в низком состоянии. Но в моем ШИМ я не буду использовать компаратор. Три типа сигналов ШИМ синий : модуляция передней кромки верхняя строка , модуляция задней кромки средняя строка и пульсация в середине обе кромки модулируются, нижняя строка. Зеленые линии — это пилообразные сигналы, используемые для генерации сигналов ШИМ с использованием метода пересечения.

Питание: Шим может использоваться для уменьшения общего количества энергии, подаваемой на LOAD, без потерь, обычно возникающих при ограничении источника питания резистивным средством.

Это связано с тем, что средняя подаваемая мощность пропорциональна циклу модуляции. При достаточно высокой скорости модуляции пассивные электронные фильтры могут использоваться для сглаживания последовательности импульсов и восстановления среднего аналогового сигнала.

Высокочастотные системы управления мощностью при помощи ШИМ легко реализуются с использованием полупроводниковых переключателей. Основным преимуществом этой системы является то, что переключатели либо выключены и не имеют ток, либо включены и в идеале не имеют потерь напряжения вокруг них. Произведение тока и напряжение в любое заданное время определяет мощноость, рассеиваемую переключателем, таким образом в идеале , мощность вообще не рассеивается.

На самом деле, полупроводниковые переключатели не являются идеальными, но на них все же возможно построить контроллеры высокой эффективности. ШИМ также часто используется для управления подачи электроэнергии на другое устройство, например, при управлении скоростью электродвигателей, регулирования громкости аудиоусилителей класса D или регулировании яркости источников света и многих других приложений силовой электроники.

Например, световые диммеры для домашнего использования используют определенный тип управления ШИМ. Домашние световые диммеры обычно включают в себя электронные схемы, которые подавляют ток в определенных частях каждого цикла напряжения сети переменного тока.

Регулировка яркости света, испускаемого источником света, — это просто вопрос настройки напряжения или фазы в цикле переменного тока, в котором диммер начинает подавать электрический ток на источник света например, с помощью электронного переключателя, такого как симистор.

В этом случае рабочий цикл ШИМ определяется частотой сетевого напряжения 50 Гц или 60 Гц в зависимости от страны. Эти довольно простые типы диммеров могут эффективно использоваться с инертными или относительно медленно реагирующими источниками света, такими как лампы накаливания, например, для которых дополнительная модуляция в подаваемой электрической энергии, вызванная диммером, вызывает лишь незначительные дополнительные колебания в испускаемый свет.

Однако некоторые другие источники света, такие как светодиоды, очень быстро включаются и выключаются и, по-видимому, мерцают, если они поставляются с низким напряжением.

Воспроизводимые эффекты мерцания от таких источников быстрого реагирования могут быть уменьшены за счет увеличения частоты ШИМ. Если флуктуации света достаточно быстры, зрительная система человека больше не может их фиксировать, и глаз воспринимает среднюю интенсивность времени без мерцания см.

Порог слияния фликкера. Регулирование напряжения: ШИМ также используется в эффективных регуляторах напряжения. Путем переключения напряжения на нагрузку с соответствующим рабочим циклом выход будет приближать напряжение на желаемом уровне. Шум переключения обычно фильтруется индуктором и конденсатором. Один метод измеряет выходное напряжение.

Когда он ниже желаемого напряжения, он включает переключатель. Когда выходное напряжение выше желаемого напряжения, оно отключает переключатель. Регуляторы частоты вращения вентиляторов для компьютеров обычно используют ШИМ, так как она намного эффективнее по сравнению с потенциометром. ШИМ иногда используется в синтезе звука, в частности в субтрактивном синтезе, поскольку она дает звуковой эффект, подобный хору или слегка расстроенным осцилляторам, которые играют вместе.

На самом деле PWM эквивалентна разности двух пилообразных волн. Отношение между высоким и низким уровнем обычно модулируется низкочастотным генератором или LFO. Популярным стал новый класс аудиоусилителей, основанный на принципе ШИМ. Исторически сложилось, что грубая форма ШИМ используется для воспроизведения цифрового звука PCM на динамике ПК, который способен воспроизводить только два уровня звука.

Тщательно определяя длительность импульсов и полагаясь на физические свойства фильтрации динамика ограниченный частотный отклик, самоиндуктивность и т. В более поздние времена был введен метод цифрового кодирования прямого потока Digital Stream, который использует обобщенную форму широтно-импульсной модуляции, называемую модуляцией плотности импульса, при достаточно высокой частоте дискретизации как правило, порядка МГц для покрытия всех акустических частот с достаточной точностью.

Этот метод используется в формате SACD, а воспроизведение кодированного аудиосигнала по существу аналогично методу, используемому в усилителях класса D. Динамик: Используя ШИМ, можно модулировать дугу плазму , и если она находится в диапазоне слуха, ее можно использовать в качестве динамика.

Такой динамик используется в звуковой системе Hi-Fi в качестве высокочастотного динамика. Просто следуйте диаграмме и поместите все детали на макет. Проверьте дважды расположение каждого компонента перед тем, как включить устройство. Если вы хотите эффективно управлять и контролировать яркость источника света или двигатель, вы можете поставить на его выход только силовой транзистор, но если вы хотите лишь управлять источником света или двигателем, тогда рекомендуется поставить ёмкий конденсатор, например, uf.

Здесь есть два видео, на которых показано, как работает моя ШИМ. Ваш e-mail не будет опубликован. Please enable JavaScript to submit this form. Игорь Самоделов. Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями. Скрыть комментарии Показать комментарии. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

СХЕМА ШИМ РЕГУЛЯТОРА

Раньше для питания устройств использовали схему с понижающим или повышающим, или многообмоточным трансформатором, диодным мостом, фильтром для сглаживания пульсаций. Для стабилизации использовались линейные схемы на параметрических или интегральных стабилизаторах. Главным недостатком был низкий КПД и большой вес и габариты мощных блоков питания. В большинстве таких блоков питания в качестве основного управляющего элемента используют ШИМ-контроллер. В этой статье мы рассмотрим его устройство и назначение. ШИМ-контроллер — это устройство, которое содержит в себе ряд схемотехнических решений для управления силовыми ключами. При этом управление происходит на основании информации полученной по цепям обратной связи по току или напряжению — это нужно для стабилизации выходных параметров.

Значит делаем ШИМ-управление. Ставить пару настоящих ШИМ- контроллеров не хотелось. А вот таймер NE подойдет, и недорого, и везде есть.

Простой ШИМ регулятор на таймере 555 и схема включения NE555

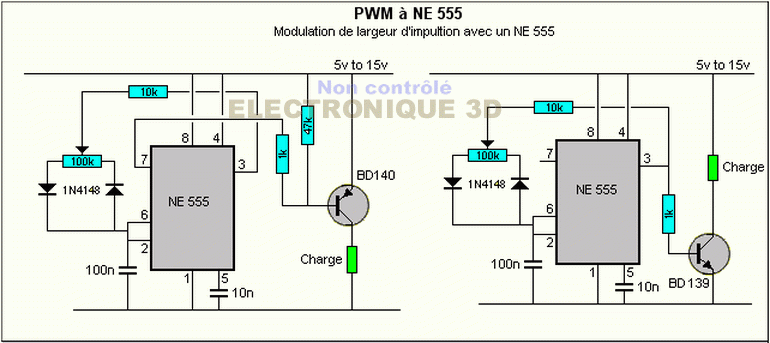

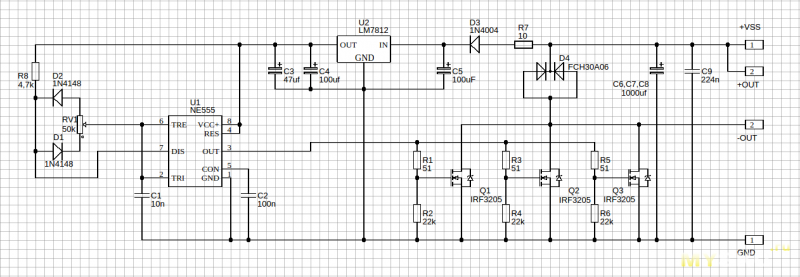

Накидал на макетке схему 1, питание 12,5В, подключил 12В моторчик от шуруповёрта. Обороты изменяются, НО на любых оборотах можно остановить двигатель рукой. Что не так? На низких оборотах свистит, а именно низкие, до нужны. Как убрать свист? При 12,5В питании и 12В моторчике могу ибойтись без стабилизатора? Не хватает мощности блока питания скорей всего. Да, свистит.

ШИМ регулятор на 555 таймере

Если у вас возникла необходимость в плавной регулировке скорости электродвигателя или яркости лампы, стоит посмотреть в сторону ШИМ регулирования. Что это страшное название из себя представляет, вы легко поймете позже из фотографий экрана осциллографа, а пока посмотрим на схему будущего устройства регулятора. Схема классическая, автора найти уже, наверное, не реально. В любом случае — спасибо ему за эту надежную, проверенную годами схемотехнику!

Регулировка оборотов электродвигателей в современной электронной технике достигается не изменением питающего напряжения, как это делалось раньше, а подачей на электромотор импульсов тока, разной длительности. Для этих целей и служат, ставшие в последнее время очень популярными — ШИМ широтно-импульсно модулируемые регуляторы.

СХЕМА ШИМ РЕГУЛЯТОРА

Схема ШИМ регулятора оборотов, скорости, частоты вращения кулера, вентилятора, двигателя на ЭлектроХобби. Мощный ШИМ регулятор своими руками. Диммер или регулятор напряжения, мощности и оборотов коллекторного двигателя W. Aliexpress MrDemalit. Шим регулятор мощности В, 20А, принцип работы Vetal ШИМ регулятор своими руками Владимир Кальченко.

Простой ШИМ регулятор на NE555

ШИМ регулятор предназначен для регулирования скорости вращения полярного двигателя,яркости освещения лампочки или мощностью нагревательного элемента. Однажды понадобился мне «девайс» для регулировки скорости вращения кулера. Для чего именно уже не помню. С начала пробовал через обычный переменный резистор, он сильно грелся и это было не приемлемо для меня. В итоге покопавшись в интернете нашел схему на мне уже знакомой микросхеме NE

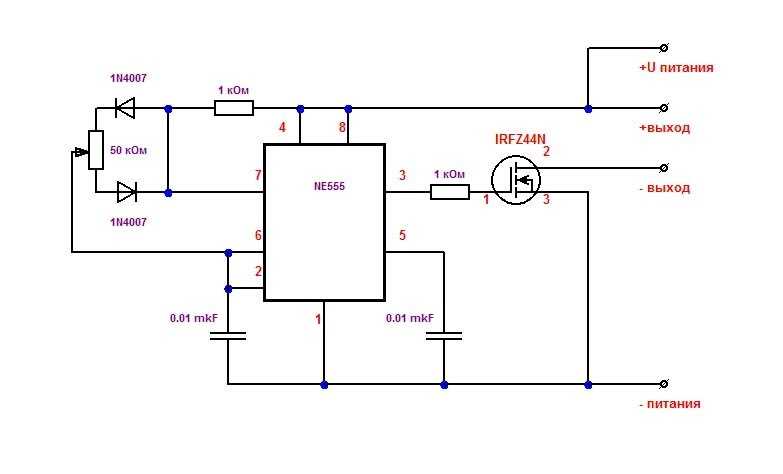

Схема ШИМ регулятора с полевым транзистором Таймер на микросхеме NE следит за напряжением на конденсаторе С1, которое снимает с.

Шим регулятор оборотов двигателя 12 вольт на таймере ne555

Регулировка оборотов электродвигателей в современной электронной технике достигается не изменением питающего напряжения, как это делалось раньше, а подачей на электромотор импульсов тока, разной длительности. Для этих целей и служат, ставшие в последнее время очень популярными — ШИМ широтно-импульсно модулируемые регуляторы. Схема универсальная — она же и регулятор оборотов мотора, и яркости ламп, и силы тока в зарядном устройстве. Указанная схема отлично работает, печатная плата прилагается.

Регулятор напряжения шим схема. ШИМ-регулятор: принцип действия и сфера применения

ВИДЕО ПО ТЕМЕ: ШИМ регулятор на NE555 PWM Controller

В этой инструкции я покажу, как создать простой ШИМ регулятор широтно-импульсную модуляцию из чипа , таймера и некоторых других компонентов. Всё очень просто, и схема включения NE хорошо работает для контроля светодиодов, лампочек, сервомоторов или двигателей постоянного тока. Широтно-импульсная модуляция ШИМ сигнала или источника питания включает в себя модуляцию его рабочего цикла, чтобы либо передавать информацию по каналу связи, либо управлять посылаемой мощностью. Самый простой способ генерации сигнала ШИМ требует только пилообразного или треугольного сигнала легко генерируемого с использованием простого осциллятора и компаратора. Когда значение опорного сигнала зеленый синусоидальной волны на рисунке 2 больше, чем сигнал модуляции синий , ШИМ сигнал пурпурный находится в высоком состоянии, в противном случае она находится в низком состоянии. Но в моем ШИМ я не буду использовать компаратор.

Раньше для питания устройств использовали схему с понижающим или повышающим, или многообмоточным трансформатором, диодным мостом, фильтром для сглаживания пульсаций. Для стабилизации использовались линейные схемы на параметрических или интегральных стабилизаторах.

Как это работает Если не вникать глубоко в структуру таймера , то несложно. Как только оно достигнет максимума кондер заряжен , так открывается внутренний транзистор. При этом на выходе OUT появляется логический ноль. Конденсатор начинает разряжаться через DIS и когда напряжение на нем станет равно нулю полный разряд система перекинется в противоположное состояние — на выходе 1, транзистор закрыт. Конденсатор начинает снова заряжаться и все повторяется вновь. Когда мы крутим переменный резистор R1 то у нас меняются соотношения сопротивлений верхнего и нижнего плеча.

Трудно перечислить, для каких только целей не использовалась эта недорогая, но многофункциональная микросхема за почти полувековой период своего существования. Однако, даже несмотря на быстрое развитие электронной промышленности в последние годы, она по-прежнему продолжает пользоваться популярностью и выпускается в значительных объемах. Предлагаемая Jericho Uno простенькая схемка автомобильного ШИМ-регулятора — не профессиональная, полностью отлаженная разработка, отличающаяся своей безопасностью и надежностью.






Схемы регуляторов мощности для паяльника и других нагревательных приборов

Довольно часто в процессе пайки схем, после замены элемента нужно протестировать работу схемы, провести некоторые измерения. Паяльник при этом остается включенным, и, если тестирование схемы затянется, жало начинает обгорать. Чтобы избежать этого приходится отключать паяльник, а когда он вновь понадобится ждать его разогрева. Но можно собрать регулятор мощности. Когда паяльник не нужен просто уменьшаем мощность чтобы жало не обгорало, а когда нужен увеличиваем мощность и разогрев происходит быстрее.


Первая схема на тиристоре:





Здесь тиристор замыкает диодный мост. После подачи питания через резисторы R1, R2 начинает заряжаться конденсатор C1. Когда напряжение на нем станет достаточным для отпирания тиристора, он откроется, замкнет диодный мост и включит нагрузку. Затем начнется разряд конденсатора через резисторы R3, R4. Ток выпрямленный диодным мостом имеет пульсирующую форму(меняется от нуля до максимума). Когда он станет меньше тока удержания тиристора, он закроется и отключит нагрузку, до тех пор пока не зарядится конденсатор и вновь не откроет тиристор.


Следующая схема на симисторе и динисторе:




Здесь не нужен диодный мост, т. к. симистор пропускает ток в обоих направлениях. Принцип действия такой же как и у предыдущей схемы, только теперь для открытия симистора напряжение на конденсаторе должно достигнуть напряжения пробоя динистора. Светодиод D2 служит для индикации работы, а D3 защищает светодиод от пробоя обратным напряжением. Эти диоды ставить не обязательно.



Это простые схемы, но они создают помехи во время работы. Чтобы их уменьшить нужно включать и выключать нагрузку в те моменты, когда сетевое напряжение близко к нулю. Нужен детектор перехода напряжения через ноль. Существует много вариантов реализации такого детектора, но я решил воспользоваться готовым решением — симисторной оптопарой со встроенным детектором нуля MOC3063. В качестве управляющего сигнала ШИМ с низкой частотой, реализованный на таймере ne555. Сигналом шим с высокой частотой управлять оптопарой не получиться, поэтому для регулировки яркости ламп накаливания этот регулятор не подойдет. А вот для всяких нагревательных приборов схема подходит хорошо из-за их инерционности.




На таймере NE555 собран генератор с изменяемой скважностью. Период колебаний зависит от величины переменного резистора R2 и емкости конденсатора C3. Переменный резистор нужен линейный, чтобы среднее положение движка соответствовало коэффициенту заполнения 50%. У меня не нашлось переменного резистора на 100кОм и я поставил на 15кОм, емкость конденсатора при этом увеличил до 1000µF.


Схема включения оптосимистора стандартная, из даташита. Снабберную цепь R7, C4 можно не ставить. Она нужна только если нагрузка имеет индуктивный характер(электродвигатель). Не перепутайте местами выводы симистора, иначе он не будет работать. Первый вывод к нижнему по схеме проводу, второй к верхнему, третий управляющий.


Период колебаний шим можно выбрать в несколько секунд. Для мощных нагревателей можно и побольше. Увеличивая период шим сигнала с одной стороны сокращаем количество переключений и соответственно помех, но с другой стороны увеличивается разброс температур, что может несколько сократить срок службы нагревателя. Период в несколько минут может подойти например для управления компрессором в аквариуме или вентиляцией помещения.


Для питания управляющей части хотел использовать бестрансформаторный блок питания, который собирал ранее. Но с ним на максимальной мощности регулятора не хватало тока для открытия оптосимистора, большая его часть уходила на зарядку конденсатора.


В итоге поставил на питание зарядку от телефона на 5В коих у меня много. Боялся что питания может не хватить, ведь минимальное напряжение питания NE555 4.5В. Но и от 5В все заработало как надо. Резистор в цепи светодиода оптосимистора уменьшил до 100 Ом. Индикаторный светодиод должен быть с током 20мА. Светодиоды с меньшим током можно подключить параллельно оптосимисторному через свой токоограничивающий резистор.


Я собирался помимо паяльника регулировать мощность электроплиты на 1кВт, а для такой мощности уже нужен большой радиатор для симистора. Поэтому детали разместил в корпусе от реле изохрон м. В нем есть две розетки и два позиционных переключателя на 10 положений, которые я использовал вместо переменного резистора. Резисторы в переключателях поставил на 10кОм. Один переключатель регулирует длительность включенного состояния, а другой — длительность паузы. Двумя переключателями можно менять не только скважность колебаний, но и их периодичность.




Внутри корпуса поместилась плата регулятора и плата от зарядки телефона, а симистор с радиатором пришлось разместить снаружи, на дне корпуса.




Это радиатор из блока питания компьютера. При мощности нагрузки 1кВт нагревается до 40 градусов. Думаю и максимальные для BTA16-600 3кВт выдержит. У симисторов серии BTA корпус изолирован от выводов, так что на радиаторе нет опасного напряжения.


Если же нужно только паяльник регулировать, то симистор можно взять маломощный, например BT131-600, снабберную цепь убрать, детали разместить в более миниатюрном корпусе, а сетевой провод и провод паяльника припаять непосредственно к плате, без розеток. В таком формате обычно выполнены блоки питания ноутбуков.




Работа схемы на видео:



4-проводное управление вентилятором 555

4-проводное управление вентилятором 555

Управление 4-х проводным вентилятором со схемой ШИМ 555

Кремона, август 2019 г.

Эта страница находится в каталоге «мусор» ! Убедитесь, что вы также проверили некоторые лучшие материалы, на
главная страница
🙂

Всем привет!
Недавно мне понадобилось контролировать скорость вращения 4-проводного вентилятора (подобного используемому в системе охлаждения ПК), поэтому вот простая схема, которая это делает.
Он основан на интегральной схеме 555, подключенной в нестабильной конфигурации.

В следующем:

  1. 3- и 4-проводные вентиляторы;
  2. 555 Схема ШИМ 25 кГц;
  3. Как это работает.
  4. Предложения по улучшению схемы — Chris Fritz (fritzacoustics.com)

3- и 4-проводные вентиляторы

В системе охлаждения ПК можно найти 2-х, 3-х и 4-х проводные вентиляторы.
В 99,9% случаев это бесколлекторные двигатели со встроенной схемой управления.

Нас не интересуют двухпроводные вентиляторы.
3-проводные вентиляторы имеют провод +VCC (красный), провод GND (черный) и третий (желтый) обычно сигнал тахометра, который используется
читать обороты вентилятора.
Если вентилятор не вращается, вы получаете приятную ошибку, и компьютер не включается.
Вам нужно поставить подтягивающий резистор на несколько кОм и вы следите за этим контактом, считывая, сколько импульсов вы получаете в секунду
(некоторые вентиляторы дают один импульс за оборот, другие два).

Тем не менее, 4-проводной вентилятор очень похож на 3-проводной, но имеет дополнительный провод для управления оборотами.
Если вы оставите его открытым или подключите его к +VCC, вентилятор будет вращаться на максимум (легко).
Если вы подключите его к GND, вентилятор будет вращаться на сверхмалой скорости.
Все, что находится посередине, можно контролировать, отправляя сигнал ШИМ на этот контакт.
Сигнал должен иметь частоту 25 кГц (для некоторых вентиляторов она может отличаться), а рабочий цикл будет определять скорость вращения вентилятора.

Общий цветовой код для 3-проводных и 4-проводных вентиляторов указан ниже.

Цепь управления

Итак, что нам нужно, так это создать схему, которая колеблется на частоте 25 кГц (я нашел в какой-то таблице данных, что от 21 до 28 кГц все в порядке).
Есть несколько вариантов, но, вероятно, самый простой состоит из простого генератора 555 в нестабильной конфигурации.
Схема показана на следующем рисунке, а дополнительные пояснения даются далее на этой странице.
Наконец, в конце этой страницы вы найдете некоторые примечания о недостатках этой конфигурации и некоторые предложения по улучшению схемы.

Значения для R, R0 и C приведены сразу. Диоды 1N4148.
Объяснение схемы будет дано также ниже.
Так или иначе, идея состоит в том, что вращением потенциометра R можно изменить скважность, но не общую частоту.
изменение.
Это связано с тем, что то, что достигается во время включения, теряется во время выключения, а общий период сигнала остается постоянным.

Резистор R0 используется для подстройки частоты (детали имеют некоторое отклонение от идеальных значений).

Для значений (см. рисунок ниже) вы можете выбрать их, чтобы иметь цель 25 кГц.

СЛУЧАЙ 1: У меня был в наличии триммер на 10к (потенциометр, для «R»), пара конденсаторов по 10нФ (соединены последовательно, дают С=5нФ)
и триммер 4,7k для «R0».
Я использовал их, и они отлично работают.

Обратите внимание, что резистор R0 имеет побочный эффект ограничения МИНИМАЛЬНОГО достижимого рабочего цикла.
Это связано с тем, что во время фазы заряда, даже если вы установите R на 0% рабочего цикла, резистор R0 увеличит
время зарядки.
В моем случае я не заморачиваюсь, удаляя его, так как у вентилятора все равно есть минимальное значение оборотов в минуту, и я предпочитаю иметь способ
фиксация частоты, а не ее отсутствие.
Рабочий цикл будет варьироваться примерно от 15% до 100%.

СЛУЧАЙ 2: другой вариант — подстроечный R = 4,7k, C = 12nF и без переменного резистора R0.
Это должно дать частоту 25 кГц с минимальным значением около 0% для рабочего цикла, но не может быть настроено по частоте.

Вот пара фотографий прототипа перфорированной платы (с некоторыми дополнительными резисторами, зашунтированными) и несколько тестов на дешевом
20 евро осциллограф.

Сигнал кажется довольно размытым, поэтому я проверил его на соответствующем осциллографе, и он намного лучше:

Вот видео регулятора 555, регулирующего 12-вольтовый вентилятор, с сигналом управления, показанным на осциллографе.
Если видео не работает для вас, нажмите здесь, чтобы открыть его.

Ваш браузер не поддерживает видео тег.

Описание схемы

Позвольте мне объяснить здесь, как работает схема.
Начнем с 555 в нестабильной конфигурации (см. следующий рисунок).
В нестабильной конфигурации таймер 555 продолжает колебаться между ON и OFF.
В первой половине цикла ток будет протекать через резисторы Ra и Rb и заряжать аккумулятор.
конденсатор С. Это показано оранжевым цветом на рисунке.
Время, в течение которого сигнал будет включен, составляет примерно: Ton = 0,69.4*(Ra+Rb)*С.

После этого начинается фаза разряда: ток течет обратно на контакт 7 (разрядный контакт) через резистор
Rb (темно-зеленая дорожка на рисунке).
Таким образом, время, в течение которого сигнал будет отключен, составляет примерно: Toff = 0,694*Rb*C.

Обратите внимание, что в этой конфигурации «время включения» явно больше, чем «время выключения», поэтому рабочий цикл
всегда выше 50%.
Это не подходит для нашей цели.
Мы можем обойти эту проблему, включив в цепь небольшой диод.

Диод будет действовать следующим образом:
во время заряда конденсатора диод будет шунтировать резистор Rb, так что заряд
время Тон = 0,694*Ра*С.
Во время фазы разряда ток будет течь, как и раньше, через резистор Rb, что дает Roff = 0,694*Rb*C,
как прежде. См. рисунок ниже:

Представьте, что вы используете переменные резисторы вместо Ra или Rb: вы сможете по желанию контролировать рабочий цикл.
Однако, если мы изменим Ra и Rb по отдельности, период колебаний (T = Ton + Toff) может измениться,
Это означает, что частота ШИМ не является постоянной.
Для этого мы можем использовать потенциометр.

Потенциометр (триммер) имеет два конца и одно среднее соединение.
Представьте это как два резистора Ra и Rb, соединенные вместе в среднем соединении.
Это гарантирует, что общее сопротивление Ra + Rb будет постоянным (таким образом, сохраняется колебание
период и, следовательно, частоту), и позволит изменить рабочий цикл от 0 до 100%, повернув один
только потенциометр.
Конечно, нам нужно будет использовать трюк с диодами, как и раньше.
На этот раз я вставил дополнительный диод. Я не уверен на 100%, действительно ли это нужно или нет, но большинство людей
вроде пользуюсь. Если вы знаете, почему, пожалуйста, дайте мне знать.
См. изображение ниже.


ПРЕДЛОЖЕНИЕ КРИС ФРИЦ — (fritzacoustics.com):

Вы должны следить за рассеиванием мощности на переменном резисторе, когда установлено минимальное время высокого импульса. В этом случае конденсатор будет быстро заряжаться через Ra, что приведет к активации разрядного вывода (7).
В то время как это будет медленно разряжать конденсатор через Rb, оно также будет подавать ток из разрядного штифта через маленькое Ra к +Vcc.
Если значение Ra слишком мало, то я думаю, что протекающий ток будет слишком большим даже для мощного потенциометра, а также может быть больше тока, чем разрядный штифт рассчитан на источник.

Для своей цели я просто добавил резистор 1 кОм 1/4 Вт между +12 В и Ra, поэтому максимальный ток составляет 12 мА и ~ 0,14 Вт, и, похоже, пока работает.
Я вижу, что это не проблема, если триммер в вашей схеме Case 1 никогда не устанавливается ниже ~ 1k.

Я также мог видеть возможность инвертирования выходного сигнала 555, тогда вы могли бы запустить его с большим значением Ra.
Я предполагаю, что любой, кто строит это, предпочтет большую гибкость на низкоскоростном конце спектра.

Эта схема у вас работает? Любое предложение?

Привет!
