Однофазная схема распределительного щита — 5 разных вариантов | Публикации
Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.
Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.
Общие принципы построения любой схемы щитка:
- На вводе должно стоять вводное коммутационное устройство.
Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
- Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
- Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.
Вариант 1
Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.
Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.
После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.
Данный вариант схемы является самым простым и очень часто встречается на различных объектах.
Вариант 2
Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.
Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.
Вариант 3
Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.
Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус.
При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.
В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.
Вариант 4
В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».
В данной схеме нужно не запутаться с подключением нулевых рабочих проводников.
Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.
Вариант 5
В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.
В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта.
Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.
Источник: Компания «Уралэнерго».
Как собрать щит учета электроэнергии: подробная инструкция
Содержание
- 1 Количество автоматических выключателей
- 2 Выбор мощности
- 3 Выбор УЗО
- 4 Для чего нужно ОПС
- 5 Выбор счетчика
- 6 Выбор щита учета
- 7 Процесс сборки
В статье наш сайт vse-elektrichestvo.ru расскажет, как собрать щит учета электроэнергии дачного домика на 220 в. Процесс сборки – это ответственная задача, поэтому вы должны быть полностью уверенны в своих силах. Если сомнения, тогда лучше доверить эту работу профессионалам.

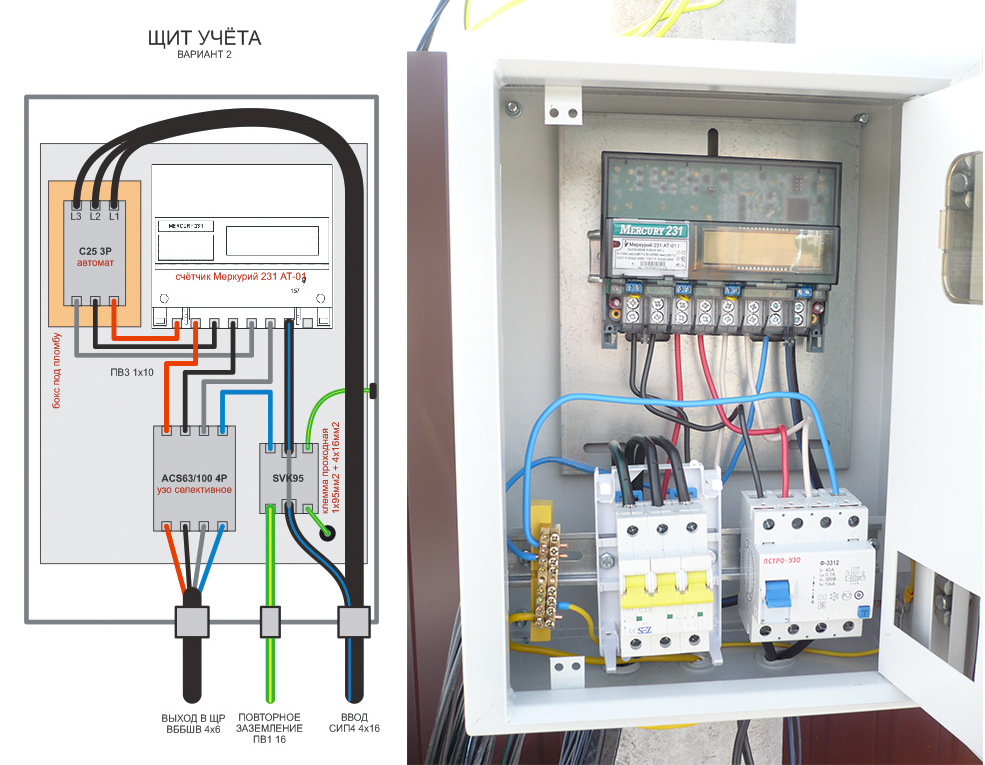

Корпус щитка для учета электроэнергии
Щит нужен для учета электроэнергии, которую вы потребляете. Поэтому главным элементов в конструкции является счетчик. Если при монтаже допустить ошибки, тогда может возникнуть короткое замыкание.

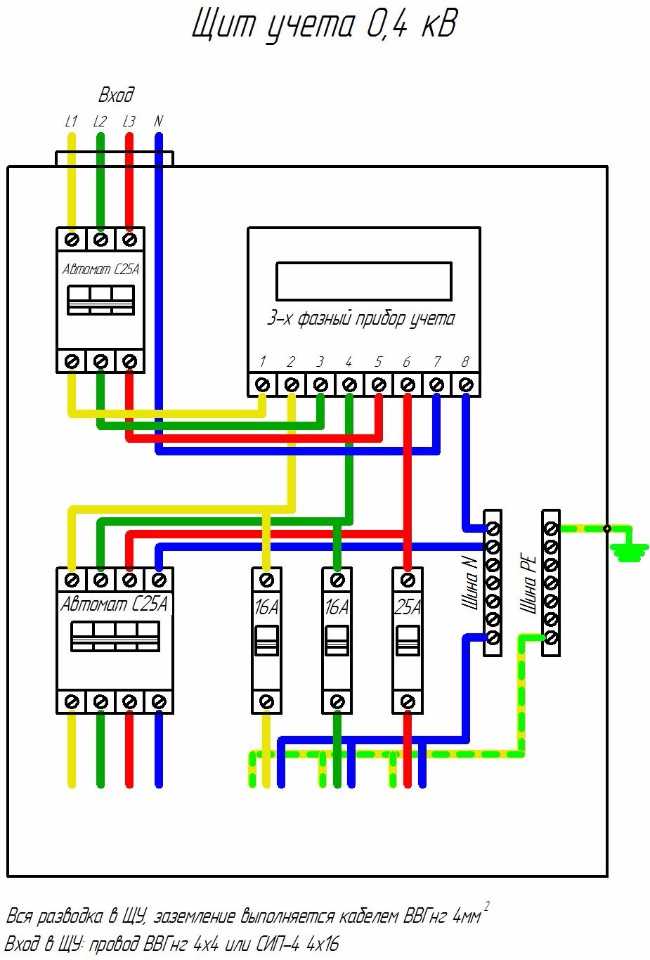

Перед началом монтажа сначала нужно начертить предварительную схему сборки.
Количество автоматических выключателей
Подберите щит, в который будете устанавливать все элементы. Его размеры зависят от количества автоматических выключателей, которые будут установлены в дальнейшем. Конечно, при желании поставить выключатель можно для каждой розетки или выключателя, но это будет лишним. Если потребление в доме будет большим, тогда 2 комнаты можно подключить на одну пару автоматов.
Однополюсный автоматический выключатель
Если прибор в доме потребляет более 5 киловатт, тогда его следует подключать отдельной линией, а соответственно отдельным автоматом. Также многие электрики рекомендуют подключать стиральную машину через отдельный автомат.
Выбор мощности
Автоматы нужно подбирать в зависимости от сечения проводки. Это необходимо, чтобы устройство могло отключиться до того, как провод начнет плавиться. Для провода, который имеет сечение в 2.5 мм нужно ставить номинал мощностью в 25 А.
Для провода в 1.5 мм следует подбирать автомат мощностью на 16 А.
Выбор УЗО
Теперь вы знаете, как выбрать автоматы и пришло время разобраться с тем, какое УЗО нужно ставить для щита учета электроэнергии. Узо – это устройство, которое позволяет обеспечить защиту от утечки тока. Оно имеет такие же номиналы, как и автоматы. Пренебрегать установкой не нужно, так как вас могут ожидать неприятные последствия. Чаще всего при коротком замыкании бьет током.
Для чего нужно ОПС
Мы продолжаем разбирать сборку щита учета электроэнергии на 220 Вольт и теперь пришло время рассмотреть еще одно устройство, которое имеет название ОПС. Это ограничитель импульсных перенапряжений. Для обеспечения корректной работы – это устройство необходимо заземлить. В щит систему ОПС следует устанавливать параллельно вводного автомата. Принцип работы этого устройства достаточно прост, и он заключается в том, чтобы создать внутри себя короткое замыкание.
Ограничитель импульсных перенапряжений
Специалисты утверждают, что это одноразовый прибор, и после срабатывания его нужно заменить.
Внешний вид ОПС напоминает автоматический выключатель. Однако, вместо флажка на его конструкции присутствует индикатор. Если вы подключаете к электросети дачный участок, тогда установка ОПС является обязательной. В специализированных магазинах вы можете найти ОПС следующих категорий:
- «B». Этот тип следует монтировать на ввод. Он позволяет обеспечить защиту от молний, а также перенапряжения.
- «C». Монтировать устройство нужно в распределительный щит. Этот вариант предназначается для защиты внутренней проводки, а также автоматических выключателей. Категория “C” на сегодняшний день наиболее распространенная.
- «D». Его следует устанавливать на потребителе. ОПС категории «D» позволяет обеспечить надежную защиту от высокочастотных помех и перенапряжения.
Теперь пришло время рассмотреть главный элемент ЩУ – счетчик.
Выбор счетчика
Все счетчики можно разделить на механические и электронные. Первый тип наиболее распространенный и сейчас установлен в большинстве домов и квартир.
Электронный счетчик оснащают жидкокристаллическим дисплеем, на котором отображаются все показания. Его погрешность может составлять до 1%. Сейчас многие модели оснащены дополнительными функциями, которые упрощают процесс использования.
Конструкция счетчика ЦЭ6803В
Этот вид также можно разделить на однотарифные и двухтарифные модели. Второй вариант считает электроэнергию по двум тарифам, поэтому намного выгоднее. Еще одним критерием является класс точности, но на нем заострять свое внимание не нужно. Размеры счетчика могут быть разными. Они не влияют на работоспособность. Однако, если вы решили выполнить его установку в щиток, тогда предпочтение лучше отдавать небольшим моделям.

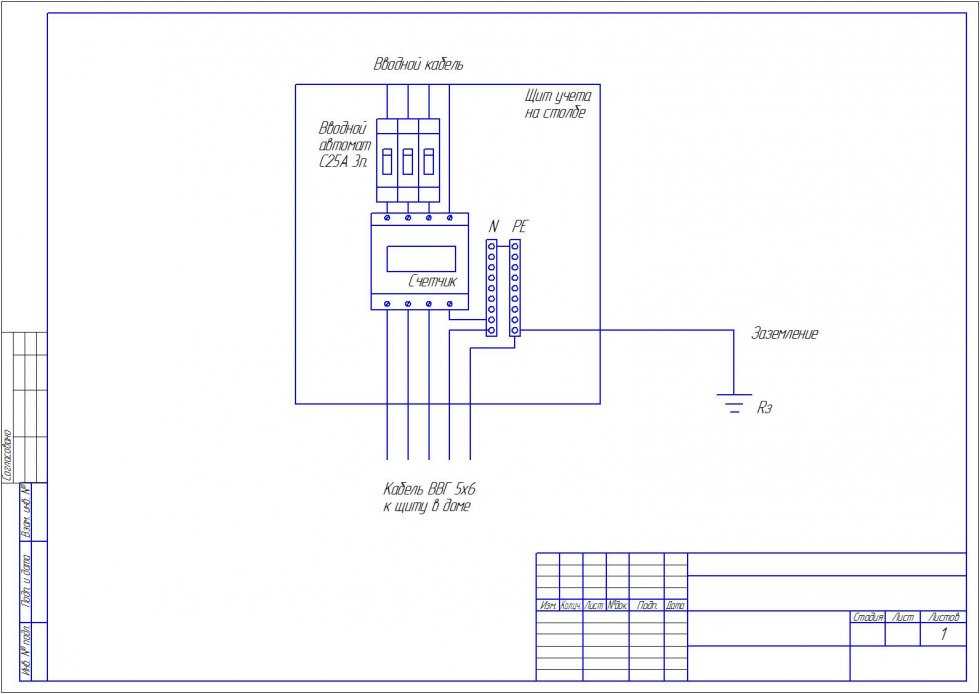

Выбор щита учета
Если вы определились со всеми элементами, которые будут присутствовать в щитке, тогда пришло время выбрать ящик. ЩУ могут быть пластиковыми или металлическими. Выбирать нужно в зависимости от условий эксплуатации.
На каждом щитке присутствует маркировка, где указано на какое количество автоматических выключателей они рассчитаны.
Место для автоматических выключателей лучше подбирать с запасом. Также рекомендуется изучить степень «пылевлагозащищенности».
Процесс сборки

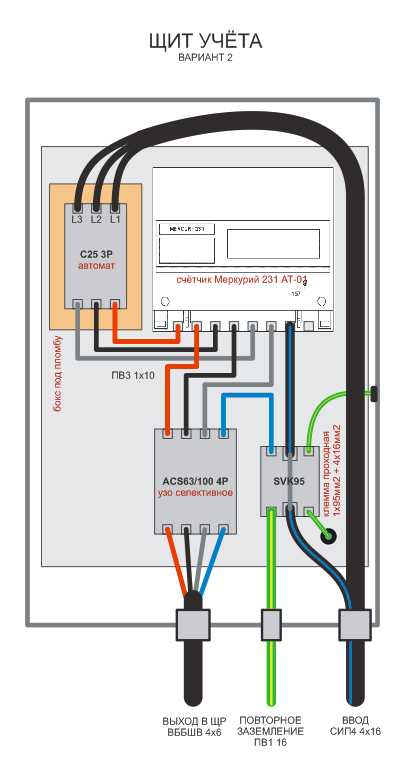

Теперь пришло время разобрать, как собрать щит учета на 220 В. Осуществлять сборку нужно только по схеме. Еще раз напоминаем, что, если вы не знаете, как выполнить сборку, тогда лучше обратиться к профессионалам. Ниже представлена схема сборки, в которой присутствует УЗО и ОПС.

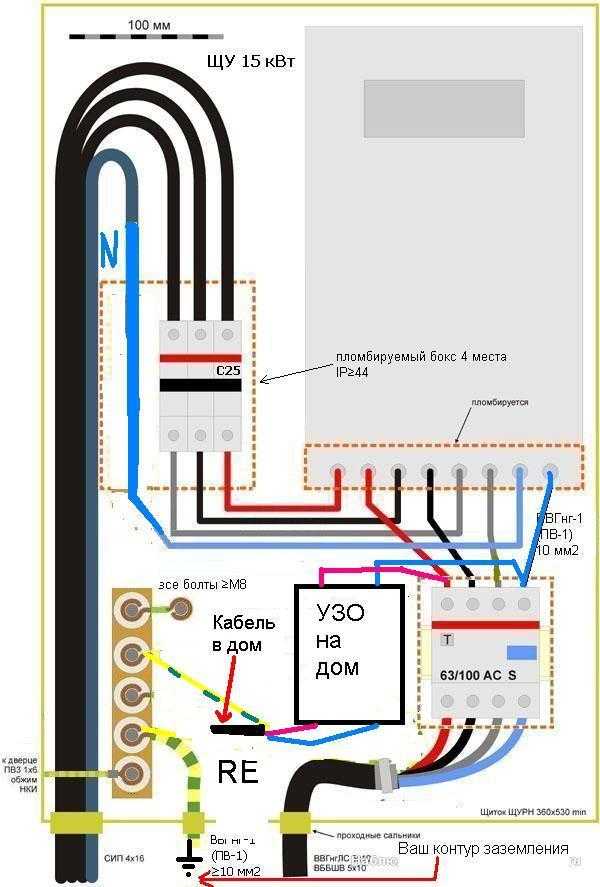

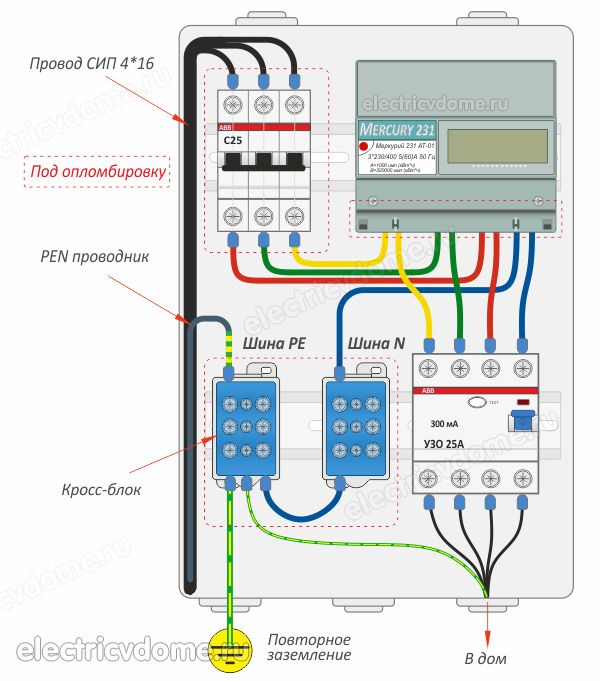

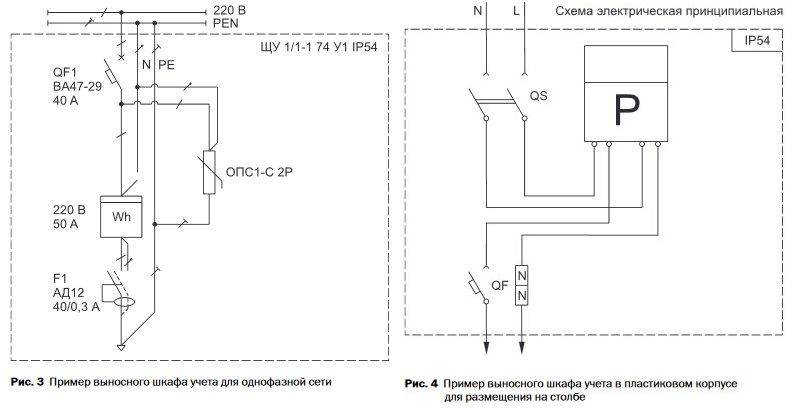

Схема щита учета электроэнергии с УЗО и ОПС
Начинать установку следует с вводного автомата. Затем параллельно вводного автомата нужно установить ОПС. Это устройство нужно дополнительно заземлить. Затем провода фаза и ноль будут идти на счетчик, а из счетчика на УЗО. Из УЗО фаза будет подключаться через все группы автоматов, а провод “ноль” идет на нулевую шину. Группы автоматов между собою можно соединить специальной шиной или перемычками. Осталось только подключить «BA» питающим проводом.
Теперь вы знаете, как выбрать и собрать щиток учета.
Затягивать контакты необходимо с максимальным усилием, так как со временем они могут ослабнуть.
Будет интересно: vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/sborka-elektricheskogo-shhita.html.
Схемы подключения счетчиков
для сети Northpower :: Northpower
Схемы подключения счетчиков
Здесь вы можете найти документы, которые дают рекомендации по подключению станций учета для обычных ситуаций. Обратите внимание, что это не распространяется на измерения высокого напряжения.
Однофазный
-
Однофазный учет (с регулируемой фазой)
pdf — 0,19 МБ -
Однофазный учет (без контролируемой фазы)
пдф — 0,17 МБ -
Однофазный (поставка временных строителей)
pdf — 0,08 МБ -
Однофазный (двухтарифный день/ночь)
pdf — 0,18 МБ -
Однофазный предоплаченный контроллер учета Esmart (с управляемой фазой с пилотным проводом и контактором)
пдф — 0,24 МБ -
Контроллер однофазного учета Эсмарт (без управляемого приемника пульсаций фазы)
pdf — 0,24 МБ -
Однофазный контроллер предоплаты учета Эсмарт (без контролируемой фазы)
pdf — 0,21 МБ
2-фазное питание
-
2-фазное питание (с 2 неуправляемыми фазами и управляемой фазой)
пдф — 0,19 МБ -
2-фазное питание (с 2 24-часовыми фазами и 1 контролируемой фазой для распределенной генерации)
pdf — 0,1 МБ
3-фазное питание
-
3 этап (дневной ночной двухтарифный школьный специальный)
pdf — 0,2 МБ -
3-фазное питание (стандартное подключение для установки 4-проводного счетчика 230 400 В и испытательного блока)
пдф — 0,27 МБ -
3-фазное питание (с 1 контролируемой фазой)
pdf — 0,21 МБ -
3-х фазное питание (с 2 24-часовыми фазами и одной фазой контроллера для распределенной генерации)
pdf — 0,11 МБ -
3-фазное питание (с 2 неуправляемыми фазами и 1 управляемой фазой)
пдф — 0,2 МБ -
3-х фазное питание (с 3-х фазным управлением)
pdf — 0,09 МБ
Несколько установок
-
Двойной однофазный счетчик (с регулируемой фазой)
pdf — 0,11 МБ -
Установка с 2 или 3 ICPS (3-фазное обслуживание и комбинированный щит учета)
пдф — 0,12 МБ -
Установка до 3-х ICPS (3-х фазные и однофазные ICPS с регулируемыми фазами и без них)
pdf — 0,15 МБ -
Установка с более чем 3 ICPS (3-х фазное обслуживание и комбинированный щит учета)
pdf — 0,13 МБ
Распределенная генерация / альтернативная энергетика
-
Однофазный учет (с регулируемой фазой для распределенной генерации)
pdf — 0,11 МБ -
Однофазный учет (без контролируемой фазы для распределенной генерации)
pdf — 0,09 МБ -
2-фазное питание (с 2 24-часовыми фазами и 1 контролируемой фазой для распределенной генерации)
пдф — 0,1 МБ -
3-х фазное питание (с 2 24-часовыми фазами и одной фазой контроллера для распределенной генерации)
pdf — 0,11 МБ
Типовые размеры оборудования
| Оборудование | Длина x Ширина x Глубина (мм) | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Однофазный счетчик — короткая клеммная крышка | |||||||||||||||||||
| Однофазный счетчик — длинная клеммная крышка | 220 x 120 x 120 | ||||||||||||||||||
| Трехфазный амперметр — короткая клеммная крышка | 170 x 170 x 65 амперметр — длинная клемма
ПримечанияЭти схемы применимы только к измерительному оборудованию, принадлежащему Northpower (включая контактор приемника пульсаций). Northpower поставит регулируемый источник питания с максимальным номинальным током 2А. Если контролируется нагрузка более 2 А, например, спа-бассейн, заказчик должен установить вспомогательный контактор. Оборудование и проводка должны иметь соответствующие номинальные нагрузки и отказоустойчивость. Цвета, используемые на схемах, предназначены для обозначения различных фазных, нейтральных и заземляющих проводников. Цвет проводки должен соответствовать AS/NZS 3000, а не схемам. Об утверждении нестандартных схем следует обращаться в отдел сетевого планирования Northpower. Эти схемы относятся к новым измерительным станциям или измерительным станциям, которые значительно модернизируются (за исключением замены счетчика) Примечание: при плановой замене приемника пульсаций или контактора следует установить HRC или MCB, если таковой отсутствует . Для контролируемых опций обратитесь к тарифным опциям Northpower. Проводка распределительного щита от счетчика энергии до блока потребителяЭлектрическая проводка Установка распределительного щита (однофазное домашнее питание от опоры электросети и счетчика электроэнергии к потребителю) Содержание Как подключить распределительный щит? Распределительный щит, также известный как «Щит панели», «Щит переключателей и предохранителей» или «Потребительский блок 9».0130 » представляет собой коробку, установленную в здании, содержащую защитные устройства, такие как автоматический выключатель, предохранители, изолятор, выключатели, УЗО и автоматические выключатели и т.
В следующей однофазной электропроводке для домашнего питания мы использовали автоматический выключатель на 63 А (DP), УЗО на 63 А (DP) и различные номинальные автоматические выключатели (SP), такие как 20 А, 16 А, 10 А и т. Д., В соответствии с вашими потребностями. На приведенном ниже рисунке показана установка однофазного электроснабжения дома и проводка распределительного щита. Вы можете увидеть однофазное электропитание (230 В переменного тока и 120 В переменного тока для США), т. Связанные руководства по электромонтажу:
Провода под напряжением и нейтрали идут к главному двухполюсному выключателю. Затем MCB под напряжением от DP подключается к сегменту общей шины для MCBS, который напрямую подключается к однополюсному автоматическому выключателю. Отходящие ИП МЦБС подключаются к подцепям, оконечным подцепям и электрическим устройствам и приборам.
Нейтраль от главного DP MCB подключается к нейтральному звену, а отходящие провода подключаются к подцепям, оконечным подцепям и электроприборам. Ниже приведена схема подключения распределительного щита, однофазного электропитания от электрического столба и счетчика электроэнергии к главному распределительному щиту (без УЗО = устройства защитного отключения). Щелкните изображение, чтобы увеличить его Проводка распределительного щита (однофазное питание от опоры электросети и счетчика электроэнергии к потребителю Хотя мы уже обсуждали распределительный щит, типы распределительных щитов, такие как главный распределительный щит (MDB), дополнительный Распределительный щит (SDB), оконечный распределительный щит (FDB), подцепи и заключительные подцепи в предыдущем посте, поэтому мы обсудим только основные электропроводные аксессуары, используемые в этой базовой установке главного распределительного щита однофазного домашнего питания. Требование к проводке однофазного распределительного щита
Сопутствующее руководство по электромонтажу: как подключить трехфазный счетчик электроэнергии в кВтч? DP = двухполюсный MCB (главный выключатель) Это позволяет вам включать и выключать подачу электроэнергии в ваш дом, так как он является основным рабочим выключателем для контроля и управления потоком электроэнергии в системе электропроводки. С помощью главного выключателя вы сможете немедленно отключить подачу электроэнергии в доме в случае чрезвычайной ситуации, например, при поражении электрическим током, возгорании, коротком замыкании или во время работы на главной плате для устранения неполадок или технического обслуживания системы.
(CB) Автоматические выключатели (SP) Автоматический выключатель – это устройство, которое отключает цепь от источника питания при нештатной ситуации и делает цепь в нормальных условиях аналогичной плавкому предохранителю. Это автоматические защитные устройства в главном распределительном щите или блоке предохранителей, которые отключают цепь при обнаружении неисправности. размер предохранителя и автоматического выключателя аналогичен, но использование автоматического выключателя вместо предохранителя имеет смысл из-за автоматической работы. Кроме того, вы можете сбросить его снова, если он когда-либо сработает. Схема электрической проводки однофазного распределительного щита 230 В, 63 А (потребительского блока) для блоков переменного тока, освещения и радиальных цепей 13 А Вы также можете ознакомиться с соответствующими руководствами по установке электрической проводки, приведенными ниже. от Метки: Комментарии |
д. Электропитание (230 В переменного тока и 120 В переменного тока в США) подключается через вторичную обмотку трансформатора. (3, система проводов фазы 4), однофазный счетчик энергии и MCBS (DP и SP) для подцепей и конечных подцепей для защиты всех подключенных электрических устройств и приборов с помощью электропроводки.
е. линию (красный) и нейтраль (черный) передача однофазного питания от вторичной обмотки трансформатора и опоры электросети (3-фазная, 4-проводная (звездная) система) к однофазному счетчику электроэнергии.
Имейте в виду, что все электрические устройства и приборы должны быть подключены к заземлению для обеспечения безопасности, которое напрямую подключено к заземляющему электроду и пластине заземления для надлежащего заземления и заземления.
0129
Несколько главных выключателей и щитов предохранителей могут использоваться в случае нескольких блоков питания, т. е. для разных этажей и т. д.
