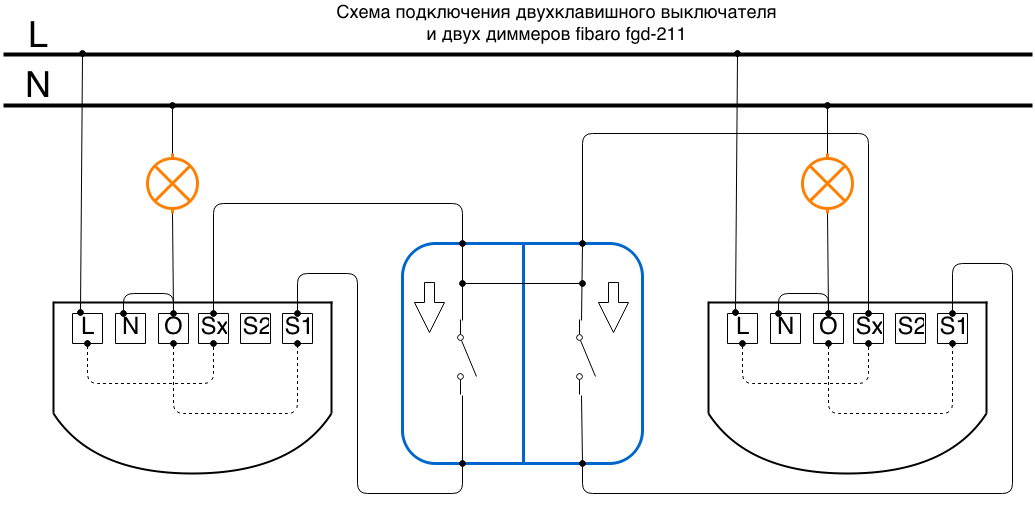

Схема расключения двухклавишного переключателя: Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно.

Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными выключателями или переключателями).

Содержание

1. Устройство и принцип работы
2. Схема управления освещением с двух мест
3. Порядок монтажа
4. Схема управления освещением с трех мест
5. Схема управления освещением из четырех мест
6. Схема подключения трехклавишного проходного выключателя
7. Полезные видео по теме

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

• Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
• Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
• При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
• Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Схема управления освещением с двух мест

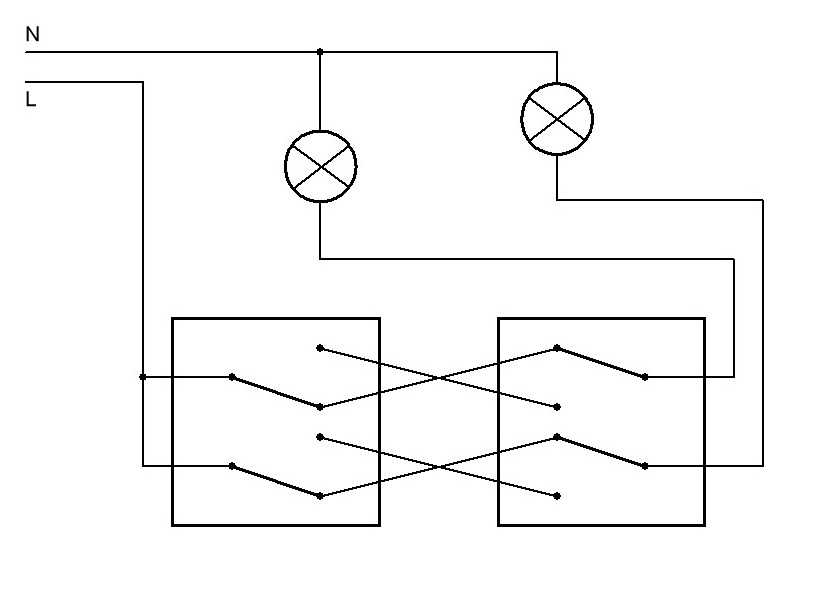

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.



Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

• Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
• Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
• Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
• Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

устройство, принцип действия, схема подключения механизма для двух точек

С увеличением жилищных площадей, особенно это касается частных домов, появилась необходимость управлять освещением из нескольких мест. Если необходимо руководить одной лампочкой, то достаточно установить одноклавишный выключатель. Схема подключения двухклавишного проходного выключателя позволит управлять несколькими светильниками. Иногда их называют дублирующими или перекидными.

• Устройство одноклавишного прибора
• Популярные модели
• Схема подключения двух переключателей
• Управление освещением с трех мест
• Применение двухклавишного механизма

Устройство одноклавишного прибора

Внешне такой механизм практически не отличается от простых выключателей. Если речь идет о лицевой стороне, то у одноклавишных проходных выключателей стоят две стрелочки на кнопке переключения.

Основным же отличием является большее количество контактов. В обычных устройствах их только два, а у одноклавишного механизма их три, причем пара из них — общие. Если у стандартного выключателя одно положение является рабочим, а второе — нет, то у проходного оба положения действующих, поэтому правильно их следует называть переключателями, то есть они не включают и выключают, а переключают вход с одного выхода на другой. Таким образом, у них оба положения рабочих. Любые другие положения выключателя отсутствуют.

На качественных заводских устройствах всегда нанесена схема, по которой можно определить, что это за механизм: простой или проходной. Если схемы нет, то следует обратить внимание на количество медных контактов: их должно быть три. Обычно с одной стороны выключателя расположен один контакт, а с другой — два. Кстати, одна клемма не означает, что это вход, зачастую они перепутаны. Тогда необходимо прозвонить тестером и найти общие контакты при разных положениях выключателя.

В противном случае он работать не будет и может сгореть. Процесс определения входа проводят следующим образом: тестер устанавливают в положение короткого замыкания и щупами соединяют две клеммы. Стрелка прибора должна отклониться до упора вправо.

Оставляя щупы на месте, меняют положение клавиши, если стрелка не отклонилась, то, значит, одна из двух клемм — общая. Затем следует определить, какая именно. Для этого один щуп перемещают на третью клемму, при этом клавишу не трогают. Если стрелка переместилась, то та клемма, с которой не убирали щуп, и будет входом.

Популярные модели

В настоящее время довольно широк выбор проходных выключателей. Особенно популярны бренды европейских производителей. К ним относятся следующие модели:

1. АВВ Basic 5S — шведско-швейцарская компания, выпускающая продукцию для автоматизации силовых устройств. Выключатели этой марки обладают покрытыми серебром контактами. Срок эксплуатации продукции составляет 15 лет.
2. Legran Valena — французская фирма, специализирующаяся на выпуске двух- и трехклавишных проходных переключателей. Продукция изготовлена из поликарбоната и отличается повышенной безопасностью.
3. Viko Carmen — популярная турецкая фирма, большей частью известна в странах постсоветского пространства. Выпускаемая продукция довольно надежная и доступная по цене.

Кроме того, популярностью пользуется еще одна французская компания — Schneider Electric. Ее продукция обладает хорошим балансом между стоимостью и качеством.

Схема подключения двух переключателей

Самой простой является схема подключения проходного выключателя с двух мест. Чаще всего такой процесс проводят при организации освещения на лестнице, ведущей с первого на второй этаж. А также такой способ подойдет для длинного коридора, большой проходной комнаты или спальни, когда один выключатель стоит на входе, а второй можно подключить рядом с кроватью.

Работает такая схема подключения переключателя с двух мест довольно просто. На светильник подключают нулевой провод, а напряжение подают на вход одного из переключателей. На вход второго механизма подключают лампу.

Выходы обоих выключателей соединяют между собой. В настоящее время светильник включен, при последующем включении или выключении любого прибора он будет гореть или находиться в нерабочем состоянии.

Управление освещением с трех мест

Очень часто при более больших расстояниях используют вариант с тремя переключателями. Для этого необходимо использовать дополнительное оборудование. Конструктивно они отличаются двумя контактами, которые идут на вход и выход.

Схема выглядит немного сложнее, но принцип действия переключателей остается точно таким же. Для этого осуществляют следующие мероприятия:

1. Нулевой провод также подсоединяют к источнику света.
2. Провод фазы подключают ко входу одного из переключателей.
3. От светильника подсоединяют провод ко входу второго проходного выключателя.
4. Два выходных провода из обоих проходных устройств подключают к перекрестному механизму.

По такому же принципу можно сделать схему на 4 и более выключателей. В этом случае по краям все равно будут находиться проходные устройства, а остальные элементы располагают между ними.

Применение двухклавишного механизма

Для управления двумя светильниками осуществляют подключение проходных выключателей по схеме на 2 точки. Для этого существуют 2-х клавишные переключатели. В их конструкции подразумевается использование шести клемм, из которых следует определить общие.

Найти их можно по тому же принципу, как и в трехконтактных устройствах. При применении двухклавишных приборов в схеме увеличивается количество проводов, чтобы задействовать все клеммы.

Фазный провод подходит ко входам обоих переключателей. На схеме он обозначен красным цветом. Другие клеммы подсоединяют от устройств к каждой лампочке. Свободные концы светильников подключают к нулевому проводу, а два выхода переключателей соединяют между собой.

Такая установка обеспечивает удобное управление освещением в довольно крупных помещениях. Возможна организация этого управления двумя светильниками из трех или более точек. Для этого приобретают дополнительные перекрестные переключатели.

При этом каждую пару от двухклавишного проходного переключателя подключают к двум клеммам каждого перекрестного устройства. Сам процесс довольно простой, но из-за большого количества проводов такой способ используют гораздо реже.

2 банды | Проводка освещения

В наши дни вы не увидите их так часто, так как многие производители изготавливают только двухклавишные двухпозиционные выключатели света, которые служат той же цели (вы просто не используете третью клемму L2 на каждой банде), однако я думал, что мы будет включать его на всякий случай, если вы столкнетесь с одним!

По сути, это всего лишь два однопозиционных выключателя на одной лицевой панели

Двухклавишный выключатель лицевой панели

Рис. 2: Двойной однопозиционный выключатель света

Механизм переключения

Механизм одностороннего выключателя освещения

Каждая из групп (или переключателей) выше на рис. 2 (которых их два) работает следующим образом: когда переключатель «включен», клеммы COM и L1 соединены вместе. В выключенном состоянии COM ни к чему не подключен.

Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой один дискретный переключатель.

---

Теги:  1-позиционный, 2-клавишный, выключатель света

---

2-позиционный переключатель, соответствующие схемы и электрические схемы
Проводка 2-ходового выключателя освещения (3-проводная система, новые цвета кабелей)
2-ходового включения освещения (3-проводная система, старые цвета кабелей)
2-ходового включения освещения (2-проводная система)
3-проводного подключения переключателя света (3-проводная система) , старые цвета)
Проводка трехпозиционного выключателя освещения (трехпроводная система, новые цвета кабелей)
Проводка трехходового переключателя освещения (двухпроводная система)

Этот переключатель представляет собой два двухпозиционных переключателя на одной лицевой панели.

Некоторые марки выключателей света могут иметь несколько иную маркировку на клеммах (например, C L1 L2 или даже L1 L2 и L3).

Лицевая панель двухклавишного выключателя

Рис. 2: Двойной двунаправленный переключатель освещения

Механизм переключения

Рис. 3: Двухпозиционный переключатель освещения

Каждая из групп (или переключателей) выше на Рис. 2 (из которых два) работают следующим образом (рис. 3): в положении 1 (когда переключатель опущен или включен) COM и L1 соединены вместе (точно так же, как односторонний переключатель). В положении 2 (когда переключатель поднят или выключен) COM и L2 соединены вместе.

Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой один дискретный переключатель.

Просто чтобы отличаться 🙂

Клеммы на вашем коммутаторе могут немного отличаться от показанных выше, но будьте уверены, что они работают так же, как описано выше, но контакты клемм находятся в другом положении. Вы можете увидеть следующее:

двухклавишный двухпозиционный выключатель света, вариант клеммы 1

двухганговый двухпозиционный выключатель света, вариант клеммы 2

---

Теги:  2-ганговый, 2-позиционный, 2-позиционный переключатель, электрические выключатели, выключатель света , двусторонний переключатель

---

Схемы электрических соединений промежуточного выключателя и схемы подключения
Схема подключения промежуточного выключателя (старые цвета кабелей)
Схема подключения промежуточного выключателя (новые цвета кабелей)

Промежуточный выключатель освещения используется, когда три или более переключателя управляют одним светом и используется в сочетании с двумя двухпозиционными выключателями для достижения этой цели. По сути, это два одинарных промежуточных переключателя на одной лицевой панели.

Лицевая панель двухклавишного переключателя

Рис. 2: Двухсекционный промежуточный выключатель освещения

Механизм выключателя освещения

Рис. 3: Механизм промежуточного выключателя освещения

Каждая из групп (или переключателей), показанных выше на Рис. 2 (их два), работает следующим образом (Рис. 3): есть четыре терминала, обычно L1, L1 и L2, L2. В одном положении L1 и L2 соединены попарно. В другом положении соединяются чередующиеся пары.

---

Теги:  2 группы, 2 направления, электрические выключатели, Промежуточный выключатель света, проводка промежуточного выключателя, выключатель света

---

Как работает двухпозиционный переключатель?

В этом уроке мы познакомимся с простой, но интересной концепцией, называемой двухпозиционным переключателем. Он также называется лестничным выключателем, так как вы можете управлять одной нагрузкой, например лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению 2-позиционного переключателя. Если вы планируете реализовать подобную установку у себя дома, то обязательно проконсультируйтесь со специалистом, так как процесс предполагает работу с источником питания 230 В переменного тока (или 110 В переменного тока, в зависимости от того, где вы живете).

Outline

Введение

Мы постоянно пользуемся выключателями дома, в офисе, в машине, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, мгновенный переключатель, кулисный переключатель, цифровой переключатель и т. д. Все выключатели выполняют простую задачу либо прерывания потока электрического тока, либо направления потока тока. По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. д., представляют собой два терминальных устройства. Но есть специальный переключатель под названием «Двусторонний переключатель», который является важным компонентом в реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки 2-позиционного выключателя, мы узнаем о двухстороннем выключателе света, который является основным элементом 2-позиционного переключателя, независимо от типа используемой проводки. Это стандартный однополюсный двухпозиционный переключатель с тремя клеммами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении клеммы COM и L1 соединены, а во второй позиции соединены клеммы COM и L2.

Этот тип соединения обычно называют схемой «разорвать перед соединением», так как первое соединение должно быть разорвано, прежде чем будет выполнено второе соединение. Это отличается от обычного двухконтактного переключателя, который представляет собой просто устройство включения или выключения.

На следующем изображении показан вид спереди и сзади типичного бытового двустороннего переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вступительном абзаце, двухпозиционный переключатель очень удобен для лестничного освещения, так как вы можете включить свет непосредственно перед тем, как начнете подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет. путем переключения переключателя, расположенного в верхней части лестницы.

Есть несколько способов, с помощью которых вы можете установить двустороннее соединение коммутатора. Один из них — более старый метод, который в настоящее время редко используется, а другой — более современная и безопасная версия, которая применяется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Подключение стандартного 2-позиционного выключателя

В первом способе подключения используется пара 2-позиционных выключателей света с трехпроводным управлением (3-проводное управление). Ниже приведена простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что обе клеммы COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих выключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко представить, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей переключен, свет включается. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в приведенном выше состоянии клеммы COM обоих коммутаторов подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, т. Е. COM переключателя 1 теперь подключен к его терминалу L2, тогда есть путь для замыкания цепи, и свет включится.

Чтобы выключить свет, мы можем переключить либо Переключатель 1, либо Переключатель 2, так как любое действие переключения нарушит подачу тока к свету. Итак, учитывая все возможности, лампочка горит в двух случаях:

• COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
• COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если сравнить эту установку с цифровой электроникой, то она аналогична Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующим L1 и Клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. е. 3-проводного управления двухпозиционным переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Переключатель 1 COM (подключен к)	Переключатель 2 COM (подключен к)	Состояние света
L1	L1	ВЫКЛ
L1	L2	ПО
L2	L1	ПО
L2	L2	ВЫКЛ

Этот метод рекомендуется, так как и линейный, и нулевой провода идут от одной и той же цепи освещения (или выключателя), хотя при этом используется больше проводов.

Альтернативный метод проводки двухпозиционного переключателя

Следующая схема проводки — это старая система, которую вы можете найти в некоторых старых домах и промышленных предприятиях. Его также называют двухпроводной проводкой управления (2 Wire Control).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, необходимо использовать предыдущую проводку.

Я включил альтернативный метод подключения только в качестве справки, а также объясню его недостатки.

Что касается фактической проводки, то на следующей схеме показана реализация двухпроводного переключателя с двухсторонним управлением.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Что касается клемм COM, то клемма COM первого переключателя подключена к фазе (или к линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампочки подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда любой из переключателей переключается, свет включается. С точки зрения цифровой электроники эта конфигурация аналогична Ex-NOR Gate.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. е. 2-проводного управления двусторонним переключателем

Переключатель 1 COM (подключен к)	Переключатель 2 COM (подключен к)	Состояние света
L1	L1	ПО
L1	L2	ВЫКЛ
L2	L1	ВЫКЛ
L2	L2	ПО

Несмотря на то, что этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут быть подключены к разным цепям освещения (или выключателям).

Еще один серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если активный и нейтральный провода расположены в непосредственной близости, они компенсируют электромагнитное излучение друг друга.

Но в этой проводке есть вероятность того, что нейтральный и активный провода проложены отдельно в разных частях дома, образуя гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двусторонних световых выключателей для демонстрации работы, но я подумал, что сделаю аналогичную установку, используя пару однополюсных двухпозиционных (SPDT) тумблеров и светодиод (по сути, двухсторонний переключатель является переключателем SPDT).

Тумблер SPDT можно рассматривать как двусторонний переключатель света, поскольку он имеет три клеммы и работает очень похоже на двусторонний переключатель света.
