Схема подключения резистора: Резистор, схема подключения, его обозначение. Сопротивление в электрической цепи. « ЭлектроХобби

Содержание

Резистор, схема подключения, его обозначение. Сопротивление в электрической цепи. « ЭлектроХобби

Сопротивление в виде обычного резистора можно встретить практически в любой электрической схеме. Поскольку у каждого электронного и электрического компонента имеется свое внутреннее сопротивление (даже у обычного провода), то и его можно представить (учитывать при создании схем, цепей и их расчетов) в виде резисторов. Суть резистора достаточно проста — это сопротивление, препятствие внутри проводника на пути движения электрически заряженных частиц. То есть, есть напряжение, которое создает как бы давление, при замыкании электрической цепи начинает течь ток зарядов, а те преграды внутри проводника, что препятствуют этому движению и будут являться этим самым сопротивлением.

Резисторы на схемах обозначаются достаточно просто и понятно. Это продолговатый прямоугольник, у которого на противоположных концах (стороны с меньшей длинной) имеются выводы, это обычное обозначение (европейское). В зарубежных схемах часто резистор указывается в виде ровного зигзага. У резисторов сопротивление бывает разное, как и их мощность. Следовательно, на схемах возле самого сопротивления подписывается его величина и единица измерения (Ом, кОм, мОм). Внутри прямоугольника (условного обозначения на схемах) могут ставится полоски (направление и их количество соответствует своему номиналу), обозначающие его мощность.

Само сопротивление, как компонент (резистор), может подключаться в схемах двумя основными способами, это либо последовательно электрической цепи, или же параллельно ей. В зависимости от количества этих самых резисторов в схеме их можно представлять именно так: включены параллельно, последовательно или смешано. Для каждого из варианта подключения в схемах имеются свои формулы, по которым можно легко посчитать конкретное значение сопротивления в той или иной цепи.

В электрике основной формулой считается закон Ома. Она имеет следующий вид: I=U/R, где I это сила тока, U это напряжение, R это сопротивление. Из нее можно вывести две другие формулы: R=U/I и U=R*I. Используя эти три формулы можно легко найти любую неизвестную величину зная две других. К примеру, у нас есть электрический обогреватель, известно его напряжение питания, равное 220 вольт, тестером мы померили его общее сопротивление (пусть оно будет равно 22 ома), если применить одну из формул для нахождения силы тока (I=U/R), которую потребляет обогреватель, то мы получим в итоге 10 ампер (220 вольт деленное на 22 ома). Вдобавок можно еще привести формулу электрической мощности P=U*I (мощность равна напряжению умноженному на силу тока).

Помимо обычных резисторов, имеющие два вывода и постоянное сопротивление, существуют еще переменные и подстроечные. Общий смысл у них одинаковый — имеют три вывода, два из них являются концами общего сопротивления, а третий это ползунок, что плавно перемещается от одного конца резистора к другому. Если измерять электрическое сопротивление между выводом, идущим от ползунка и любым крайним выводом резистора (при этом плавно изменять положение ползунка в одну из сторон), то при измерении мы увидим постепенно изменяемую величину сопротивления. Проще говоря, из самого названия (переменный) ясно, что данный вид резисторов является регулируемым, изменяемым.

Переменный резистор имеет корпус, который устанавливается на передней панели устройств, что позволяет путем вращения оси резистора задавать на нем определенное сопротивление для схемы. Подстроечные резисторы ставятся на самих платах, они имеют более открытый вид, служат для точной подстройки нужного сопротивления в схемах. Их обычно крутят в случае корректировки и настройки нужного режима работы электрической схемы. После наносят немного лака, краски, чтобы данное положение ползунка резистора хорошо зафиксировать.

На схемах переменный резистор обычно обозначается также как и обычный, от которого с середины отходит вывод со стрелкой (это вывод от ползунка). Подстроечные резисторы не имеют стрелки, просто палочка, отходящая от середины этого сопротивления. Хотя в разных схема обозначения могут быть совсем разные и только опытным путем (по смыслу и назначению сопротивления) можно определить тип резистора (переменный или подстроечный).

P.S. Каким бы резистор не был, суть его остается одна и та же — это электрическое сопротивление, которое является препятствием на пути протекания тока (упорядоченное движение частиц внутри проводника). А что касается обозначения, то просто возьмите в интернете несколько различных электрических схем, посмотрите на них после чего уже поймете — обозначение может быть разным, но в схеме сразу видно и понятно, что это именно резистор.

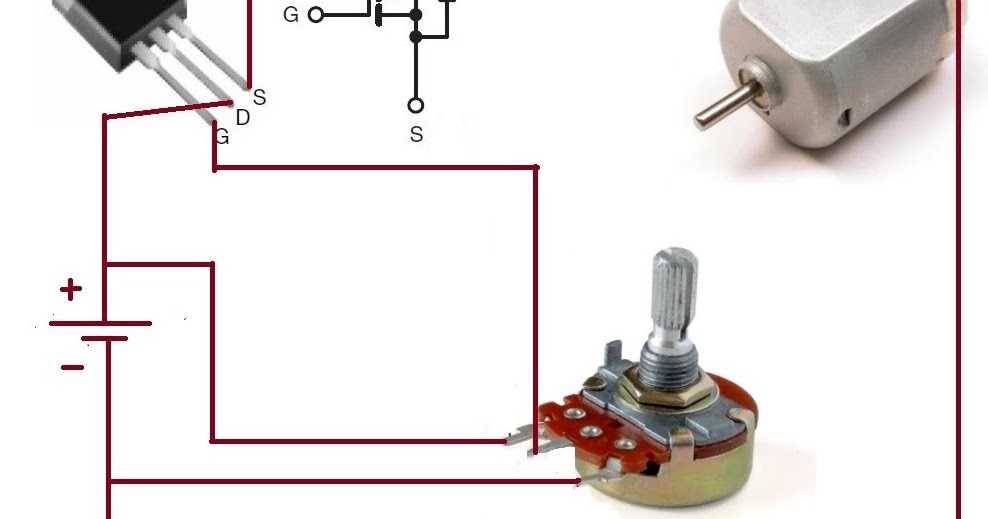

Схема подключения переменного резистора

Подключение переменного резистора или как подключить переменный резистор. Многие люди не знают, как подключить переменный резистор. И так начнем все очень просто. Переменный резистор изображен на рисунке 1.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Какие бывают переменные резисторы?

Совет 1: Как подключить переменный резистор

Подключение переменного резистора

Подключение потенциометра к Ардуино

Как подключить регулятор громкости к источнику сигнала и усилителю

Primary Menu

Переменные и подстроечные резисторы. Реостат.

Как правильно подключить переменный резистор ИЛИ КАКОЙ ИМЕННО

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК СДЕЛАТЬ РЕГУЛЯТОР ГРОМКОСТИ И ПОДКЛЮЧИТЬ ЕГО

Какие бывают переменные резисторы?

Если посмотреть на всё изобилие радиокомпонентов, которые используются в промышленности и радиолюбителями, то нетрудно заметить, что некоторые радиодетали могут изменять величину своего основного параметра. К таким элементам относятся переменные и подстроечные резисторы, сопротивление которых можно менять. Переменных резисторов выпускается очень большой ассортимент, как для обычных электронных схем, так и для схем использующих микромонтаж.

В первом случае на керамический стержень наматывается константановая или манганиновая проволока. Вдоль проволочной обмотки перемещается ползунковый контакт. За счёт этого меняется сопротивление между подвижным контактом и одним из крайних выводов проволочной обмотки. Во втором случае на подковообразную пластину из диэлектрика наносится резистивная плёнка с определённым сопротивлением, а ползунок перемещается вращением оси. Резистивная плёнка — это тонкий слой углерода проще говоря, сажи и лака.

Поэтому в описании к конкретной модели резистора в пункте тип проводника обычно пишут «углеродистое» или «углерод». Естественно, в качестве материала резистивного слоя могут применяться и другие материалы и вещества. Подстроечные резисторы в отличие от переменных рассчитаны на гораздо меньшее число циклов перемещения подвижной системы ползунка. Максимальное число для некоторых экземпляров, например, для высоковольтного резистора НРА вообще ограничено Этот параметр называют износоустойчивостью.

При превышении этого количества надёжная работа не гарантируется. Поэтому применять подстроечные резисторы взамен переменных строго не рекомендуется — это сказывается на надёжности устройства. Давайте взглянем на устройство тонкоплёночного переменного резистора марки СП1.

На рисунке вы видите реальный переменный резистор, сопротивление которого 1 МОм 1 Ом. А вот его внутреннее устройство снята защитная крышка.

Тут же на рисунке указаны основные конструктивные части. Четвёртый вывод, который виден на первом изображении — это вывод металлической крышки, который служит электрическим экраном и обычно присоединяется к общему проводу GND. Подстроечный резистор имеет схожее конструктивное исполнение. Вот взгляните. На фото подстроечный резистор СПб кОм. Подстройка сопротивления осуществляется регулировочной отвёрткой. Для этого в конструкции резистора предусмотрен паз. Теперь, когда мы разобрались с устройством переменных и подстроечных резисторов, давайте узнаем, как они обозначаются на принципиальной схеме.

Как видим, оно состоит из обозначения обычного постоянного резистора и «отвода» — стрелочки. Стрелка с отводом символизирует средний контакт, который мы и перемещаем по поверхности из намотанного на каркас высокоомного провода или тонкоплёночному покрытию. Рядом с графическим изображением ставится буква R с порядковым номером в схеме. Также рядом указывается номинальное сопротивление например, k — кОм. Если переменный резистор включен в схему реостатом подвижный средний вывод соединён с одним из крайних , то на схеме он может указываться с двумя выводами на изображении это R2.

На зарубежных схемах переменный резистор обозначается не прямоугольником, а зигзагообразной линией. На картинке это R3. Используется в недорогой переносной аппаратуре. Сам переменный резистор, как правило, используется в цепи регулирования громкости звука, а поскольку он физически но не электрически!

До широкого внедрения цифровой регулировки громкости, такие комбинированные резисторы активно применялись в переносных радиоприёмниках. На фотографии чётко видна конструкция выключателя, который замыкает свои контакты при повороте дискового регулятора. Часто использовался в аудиоаппаратуре советского производства например, в переговорных устройствах, радиоприёмниках и пр.

Также в электронике применяются сдвоенные или объединённые переменные резисторы. У них подвижный контакт конструктивно объединён, и его перемещением можно менять сопротивление у двух или нескольких переменных резисторов одновременно. Такие резисторы частенько применялись в аналоговой аудиоаппаратуре как регулятор стерео баланса или один из резисторов многополосного эквалайзера.

Число сдвоенных резисторов в эквалайзере высокого класса может достигать В первом квадрате показано обозначение сдвоенного переменного резистора R1. Во втором показано условное изображение на схеме счетверённого переменного резистора. Обратите внимание на буквенную маркировку R1. На принципиальных схемах объединённые резисторы обозначаются с использованием соединяющей пунктирной линии.

Этим указывается то, что их подвижные контакты механически объединены на валу одной ручки-регулятора. Подстроечный резистор на схеме обозначается аналогично переменному за одним исключением — у него нет стрелочки. Это говорит нам о том, что регулировка сопротивления производится либо единоразово при настройке электронной схемы, либо очень редко при профилактических работах.

Для того чтобы иметь представление обо всём многообразии переменных и подстроечных резисторов ознакомимся с фотографиями. Обычный переменный резистор широкого применения. Хорошо заметен тип: СП4 — 1 , мощность 0,25 Ватт, сопротивление кОм. Этот тип очень надёжный, так как он выпускался для оборонной аппаратуры.

А это подстроечные резисторы СПб. Резисторы СПб предназначены для перпендикулярной установки на печатную плату, а мощность их составляет 0, Вт. Имеют линейную А функциональную характеристику. Как видим, их конструкция весьма добротна и надёжна. Малогабаритный подстроечный резистор, который впаивается непосредственно в печатную плату бытовой аппаратуры.

Он имеет очень маленькие размеры и на некоторых платах распаивается до десятка ему подобных. На фото ниже показаны подстроечные резисторы СПа справа мощностью 0,5 Вт. Материал резистивного слоя — металлокерамика. Так как его корпус является открытым, то на поверхность оседает пыль, конденсируется влага, что и сказывается на надёжности такого изделия. Материал проводника — металлокерамика, а мощность невысока — около 0, Вт.

Подстройка таких резисторов осуществляется отверткой из диэлектрика во избежание короткого замыкания. В бытовой электронной аппаратуре найти их довольно легко. Резисторы РП на фото справа и РП слева.

Для подстройки сопротивления резисторов РП может потребоваться специальная отвёртка. Если приглядется, то паз под отвёртку имеет шестигранную форму. В отличие от СП такие резисторы имеют защищённый корпус. Это положительно сказывается на их надёжности. Его корпус сделан просторным, чтобы к проводящему проволочному слою был приток воздуха для охлаждения.

Если перевернуть резистор, то можно детально разглядеть его устройство в том числе и изоляционную планку на которой намотан высокоомный проводник. Достаточно редкий экземпляр подстроечного резистора НРА. Ещё не так давно они стояли во всех кинескопных телевизорах и были завязаны в цепи регулировки высокого напряжения.

Его сопротивление 68 МОм. Из телевизора я его, собственно, и вытащил, чтобы сфоткать и показать вам. Сам по себе НРА является набором керметных резисторов. Его рабочее напряжение В это 8,5 киловольт!!! Номинальная мощность — 4 Вт. Почему регулировочный резистор НРА называют набором резисторов? Да потому, что он состоит из нескольких.

Его внутренняя структура соответствует схеме из 3-ёх отдельных резисторов. В современных кинескопных телевизорах они встраиваются прямо в ТДКС Трансформатор диодно-каскадный строчный. В аудиоаппаратуре с аналоговым управлением часто применяются движковые регулировочные резисторы. Их ещё называют ползунковыми.

Они широко использовались в электронных приборах для регулировки яркости, контрастности, громкости, тембра и др. Вот взгляните на их конструкцию. Далее на фото показан ползунковый переменный резистор СПа.

Из маркировки следует, что мощность его составляет 0,5 Вт, а функциональная характеристика соответствует линейной зависимости буква А. Сопротивление — 1кОм. Также как и переменные резисторы с круговой движковой системой, ползунковые могут быть сдвоенные, например резистор СПб самый нижний на первом фото. В его составе два переменных резистора с общим подвижным контактом. Очень часто, особенно в специальной аппаратуре, применялись очень удобные и одно время совершенно дефицитные проволочные многооборотные подстроечные резисторы.

Выводы так же были жёсткие для впайки в уже готовые гнёзда, или выполненные из гибкого провода МГТФ, чтобы их можно было распаять в любые точки платы. От нуля до максимального сопротивления регулировочный винт под отвёртку нужно было повернуть ровно 40 раз. Этим достигалась очень высокая точность установки параметров схемы. На фото показан многооборотный подстроечный резистор СПА.

Изменение сопротивления производится круговым перемещением подвижной контактной системы через червячную пару. За 40 полных оборотов можно изменить его сопротивление от минимального до максимального значения.

Совет 1: Как подключить переменный резистор

Регистрация Вход. Ответы Mail. Вопросы — лидеры Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места?

Схемы Включения Подстроечного (Переменного) Резистора . Подключение по схемам, обозначенным в вопросе, эквивалентно.

Подключение переменного резистора

Многие начинающие радиолюбители и экспериментаторы, собрав простой самодельный усилитель или же подключая одно аудио-устройство к другому, задаются вопросом: Как сделать чтобы можно было регулировать уровень сигнала громкость , как подключить регулятор громкости? Здесь мы рассмотрим простейшие регуляторы громкости на основе переменных резисторов. Данные схемы очень просты и их часто используют как начинающие радиолюбители, так и опытные мастера. Как подключить регулятор громкости к усилителю или другому аудиоустройству — схема и примеры. Как видим, для того чтобы собрать регулятор громкости для одного канала моно-режим, моно — значит 1 нужен обычный переменный резистор, его сопротивление должно быть 47 кОм или кОм, до кОм. Для синхронной одновременной регулировки громкости двух каналов стерео необходимо использовать сдвоенный переменный резистор, каждая секция которого имеет сопротивление 47 кОм или кОм, до кОм. Если же вам нужно отдельно регулировать громкость для каждого из двух или более каналов, то в таком случае собираем несколько схем с одинарными переменными резисторами, как показано на схеме для варианта «моно». Как видите, все достаточно просто, главное потом при подключении не перепутать входы с выходами, а то может получиться что в положении минимальной громкости мы замкнем накоротко выход источника сигнала с землей, что в свою очередь может подпалить устройство с которого планируется получать сигнал. Будьте внимательны!

Подключение потенциометра к Ардуино

Включите JavaScript для лучшей работы сайта. В зависимости от способа подключения переменный резистор может выполнять и функции переменного резистора, и функции потенциометра делителя напряжения с изменяемыми пределами. Все зависит от схемы подключения третьего вывода этого устройства в приборе — контакта, на котором изменяется значение сопротивления. Вам понадобится. Определите с помощью технической документации или принципиальных схем, какую функцию выполняет переменный резистор в приборе регулируемое сопротивление это или потенциометр.

Сопротивление: 1 кОм Размер корпуса: 16 мм Посадочный диаметр: 6 мм Тип ручки: звездочка Вид изменения сопротивления: линейный Канал: моно Выводы: в плату, горизонтальные.

Как подключить регулятор громкости к источнику сигнала и усилителю

Primary Menu

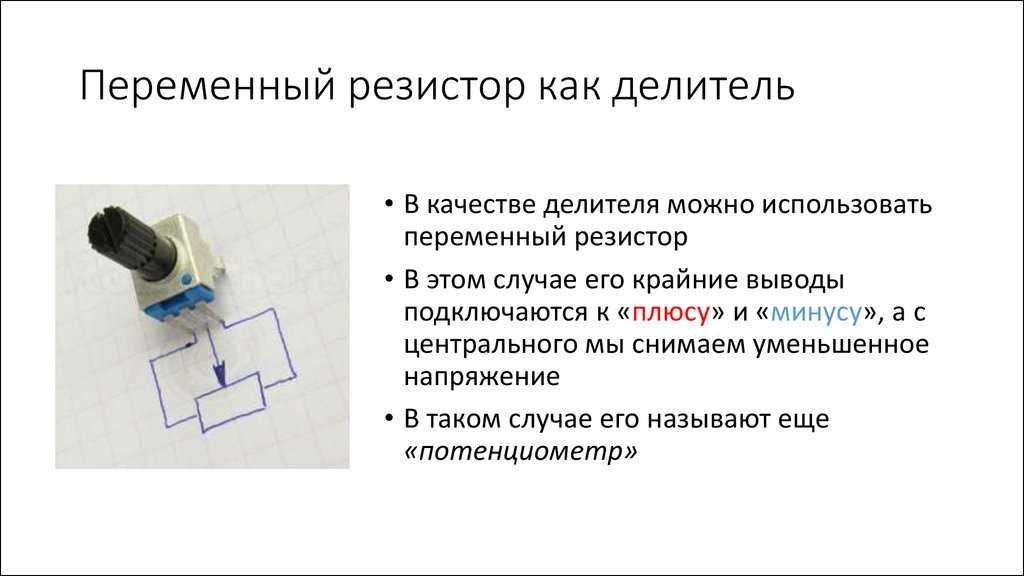

Переменный резистор, или потенциомер, представляет из себя резистор с двумя выводами, выполненный в виде пластины, с третьим подвижным контактом. При вращении ручки переменного резистора подвижный контакт перемещается вдоль пластины и сопротивление между подвижным контактом и выводами резистора изменяется. При этом в крайних положениях ручки подвижный контакт практчиески замыкается с одним из выводов резистора. В большинстве случаев переменный резистор используется в качестве регулировочного делителя напряжения, где на выводы резистора подается напряжение сигнала, а подвижный контакт выступает средним выводом делителя. При вращении ручки переменного резистора напряжение сигнала на среднем выводе будет уменьшаться от его максимального значения вплоть до нуля.

Подключение переменного резистора | all-audio.pro Подключение переменного резистора или как подключить переменный резистор. Многие люди не.

Переменные и подстроечные резисторы. Реостат.

В аппаратуре часто присутствуют подстраиваемые параметры. Для реализации используют переменный резистор. В зависимости от подключения они позволяют менять ток или напряжение в цепи. Среди радиоэлементов существуют детали, которые могут изменять свой основной параметр.

Как правильно подключить переменный резистор ИЛИ КАКОЙ ИМЕННО

На рисунке переменный резистор. Первоначально нужно знать из чего состоит тот или ной прибор. Это существенно упростит работу с ним. Каждый, кто знаком с электричеством знает, что во всех схемах обязательно используется резистор. Это специальный электрический элемент схемы, который используется для регулировки и контроля за различными техническими показателями сети. К примеру, его можно применить для того, чтобы регулировать показатель сопротивления как отдельного участка цепи, так и нескольких независимых деталей в целом.

Хитрость конструктивная: Допустим, нам надо сделать переменное сопротивление.

Большое количество людей обращаются в радиомагазины, чтобы сделать что-то своими руками. Главная задача любителей собирать радиоприемники и схемы — это создавать полезные предметы, которые будут приносить пользу не только себе, но и окружающим. Переменный резистор помогает выполнить ремонт или создать прибор, который работает от электрической сети. Когда человек имеет четкое представление об условных элементах графического отображения на схемах, тогда у него возникает проблема переноса чертежа в реальность. Требуется найти или приобрести отдельные компоненты уже готовой схемы. Сегодня есть большое количество магазинов, которые продают необходимые детали. Найти элементы можно и в старой поломанной радиоаппаратуре.

Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Но на практике используют первую схему. Потому что переменные резисторы не идеальные, и при случайном пропадании контакта ползунка с резистивной дорожкой в первом случае сопротивление цепи будет равно максимальному сопротивлению, а во втором случае будет обрыв цепи, что в ряде случаев недопустимо.

Как установить нагрузочные резисторы для светодиодных указателей поворота:

Последнее изменение: 20 ноября 2022 г.

Чтобы добавить нагрузочный резистор к указателю поворота, его необходимо подключить к каждой светодиодной лампочке параллельно. т.е. Нагрузочный резистор проходит через соединения лампочки, между питанием и землей.

Нагрузочный резистор требуется для каждой светодиодной лампочки в цепи указателя поворота (вы можете модернизировать только заднюю часть автомобиля? В этом случае, если вы меняете 2 лампы накаливания, вам понадобятся 2 нагрузочных резистора) .

Видео: установка нагрузочного резистора для светодиодных фонарей.

Темы:

Меры предосторожности:

Схемы подключения светодиодного резистора

:
Расчет размера нагрузочного резистора:
- Объяснение нагрузки:
- Расчет размера:
- Почему важна мощность:
Покупка светодиодных ламп и нагрузочных резисторов:

Меры предосторожности:

Любая установка осуществляется на ваш страх и риск. Каждое транспортное средство может быть другим или могло быть ранее модифицировано.
Отсоединяйте аккумуляторную батарею при проводке автомобилей.
Если вы не уверены, обратитесь к квалифицированному автоэлектрику. Электроника современных автомобилей легко выходит из строя.

Не забывайте, что нагрузочные резисторы могут выделять много тепла, поэтому размещайте их осторожно.

Схемы подключения нагрузочного резистора светодиода:

Схема подключения нагрузочного резистора светодиодного сигнала поворота (только сигнал поворота)Схема подключения нагрузочного резистора светодиодного сигнала поворота (стоп/сигнал поворота)

Типичный нагрузочный резистор для лампы указателя поворота мощностью 21 Вт будет иметь мощность 50 Вт, 6 Ом.

Примечание:

Это только пример. Поэтому, пожалуйста, свяжитесь с вашим поставщиком, чтобы убедиться, что получен правильный размер.

Расчет размера нагрузочного резистора:

Нагрузочный резистор 50 Вт, 6 Ом

Для тех, кто знаком с электроникой, расчет размера нагрузочного резистора может быть простым. Но кого-то другого это может немного сбить с толку…

Поэтому я не буду слишком подробно объяснять, а просто поясню, как рассчитывается размер.

Объяснение загрузки:
Расчет размера:
Почему важна мощность:

Почему важна нагрузка цепи:

Нагрузочный резистор заменяет нагрузку, потерянную при замене лампы накаливания на светодиодную.

Другими словами:

Расчет нагрузочного сопротивления

Расчет размера нагрузочного резистора:

Вы можете использовать расчеты для получения размера нагрузочного резистора.

Сначала нам нужно рассчитать разницу между лампой накаливания и светодиодной лампочкой в ваттах:

A = размер лампы накаливания (в ваттах).

B = Размер светодиодной лампочки (в ваттах).

Разница = A – B

Используя закон Ватта и вычисленную выше разницу между лампочкой накаливания и светодиодной лампочкой (в ваттах), мы можем найти ток (ампер), необходимый для имитации лампочки накаливания.

Расчет нагрузочного резистора (ток)

Затем мы используем рассчитанный выше ток (амперы) для определения сопротивления (Ом или Ом) нагрузочного резистора.

Расчет нагрузочного резистора (сопротивление)

Почему важна мощность нагрузочного резистора:

Сопротивление и количество ватт — это два параметра, необходимые для получения размера нагрузочного резистора.

Мощность нагрузочного резистора — это значение, используемое в приведенном выше расчете…

Лампа накаливания (Вт) – Лампа светодиодная (ватт).

Это даст вам самый низкий показатель мощности, но нагрузочный резистор будет сильно нагреваться (точно так же, как лампочка накаливания). Таким образом, тепло должно рассеиваться с помощью нагрузочного резистора гораздо большей мощности (по крайней мере, в два раза).

Одна из проблем с этим расчетом заключается в том, что спецификация светодиодной лампы часто недоступна или немного расплывчата. Что затем затрудняет расчеты (догадки).

Поиск в Интернете показал, что в качестве типичного нагрузочного резистора для замены 21-ваттной лампы указателя поворота используется нагрузочный резистор на 50 Вт с сопротивлением 6 Ом (Ом).

Примечание:

Мощность 50 Вт предназначена для рассеивания тепла.

Хороший поставщик нагрузочных резисторов также может посоветовать и помочь с выбором, если вы не уверены, что купить.

Покупка светодиодных ламп и нагрузочных резисторов:

Если вы не уверены, что хотите, иногда вам нужно посмотреть, что есть в наличии? Приведенный ниже список может дать вам некоторое представление о том, что можно купить…

Нагрузочные резисторы и светодиодные лампы

Цены на светодиодные лампы
Товар	Местоположение
Нагрузочные резисторы	Цены в США
	Цены в Австралии
	Цены для Великобритании
	Калифорния Цены
	Цены в Европе
	Франция Цены
Светодиодные фонари	Цены в США
	Цены в Австралии
	Цены для Великобритании
	Калифорния Цены
	Цены в Европе
	Франция Цены

Раскрытие информации: Ссылки в этой таблице являются «партнерскими ссылками». Это означает, что мы можем получить небольшую комиссию (бесплатно для вас), если вы решите совершить покупку.
Спасибо за вашу поддержку.

Мои указатели поворота (индикаторы) быстро мигают с одной стороны?

Понимание реле и электрических схем

Специалисты по защите цепи.

Тел.: +61 3 9521 6133 Факс: +61 3 9521 6177 Веб-сайт: www.swe-check.com.au

Зачем использовать реле?
Зачем использовать реле в автомобиле?
Как понять электрические характеристики реле
Почему в реле используются устройства защиты?
В чем разница между 4- и 5-контактными реле?
Схемы 4- и 5-контактного реле
Для чего используются реле ISO?
Типы реле
Схемы и диаграммы реле

Что такое реле и как оно работает?

Реле представляет собой выключатель с электрическим приводом. Обычно они используют электромагнит (катушку) для управления своим внутренним механическим механизмом переключения (контактами). Когда контакт реле разомкнут, это включит питание цепи, когда активируется катушка.

Приведенные ниже примеры схем реле показывают, как работает реле.

У нас есть большой выбор реле и держателей реле, доступных для покупки.
прямо с нашего сайта.

Зачем использовать реле?

Реле позволяют слаботочной цепи управлять одной или несколькими сильноточными цепями. Реле обеспечивают эти преимущества;
1. Для подключения переключателя управления к реле можно использовать более тонкие кабели, что позволяет сэкономить вес, место и стоимость.
2. Реле позволяют направлять питание к устройству по кратчайшему расстоянию, тем самым снижая потери напряжения.
3. Кабель большого сечения необходимо использовать только для подключения источника питания (через реле) к устройству.

Зачем использовать реле в автомобиле?

Использование реле в автомобиле дает несколько преимуществ. Во-первых, использование реле означает, что схема переключения не требует переключателя или кабеля с высоким номинальным током, что снижает стоимость и вес. Во-вторых, реле можно разместить в любом месте автомобиля, чтобы обеспечить эффективную передачу энергии на электрическое оборудование, которым вы управляете. Реле идеально подходят для управления многими цепями в автомобиле, такими как фары, электродвигатели, обогреватель и т. д.

Как понять электрические характеристики реле

Базовые реле имеют электрические характеристики как для катушки, так и для внутренних переключающих контактов. Номинальное напряжение катушки
напряжение, необходимое для правильной работы катушки. Схема включения реле также имеет напряжение и
ампер рейтинг. Это максимальное значение контактов переключателя, которое НЕЛЬЗЯ превышать. Двойной бросок
реле часто имеют электрические характеристики с двумя переключателями. Один для нормально разомкнутой клеммы, другой для нормально
закрытый терминал. т.е. Н/О: 35 А при 14 В постоянного тока, Н/З: 20 А при 14 В постоянного тока.

Почему в реле используются устройства защиты?

Реле могут создавать большие скачки напряжения, когда они выключены из-за обесточивания катушки. Резисторы или
диоды иногда устанавливаются на катушку реле, чтобы остановить / уменьшить эти всплески, идущие обратно в управление.
цепи и повредить чувствительные компоненты. Резисторы более долговечны, чем диоды, но не так эффективны при
устранение скачков напряжения. Вам необходимо оценить чувствительность компонентов в цепи управления при
принятие решения о том, требуется ли / какой тип защиты.

Примеры схем подключения 4-контактного нормально разомкнутого реле

В чем разница между 4-контактным и 5-контактным реле?

Разница между 4-контактным и 5-контактным реле заключается в том, что 4-контактное реле используется для управления одним
цепи, тогда как 5-контактное реле переключает питание между двумя цепями.

4-контактное реле
4-контактное реле использует 2 контакта (85 и 86) для управления катушкой и 2 контакта (30 и 87), которые переключают питание в одной цепи.
Доступны 2 типа 4-контактных реле; нормально открытый или нормально закрытый.
Нормально разомкнутое реле включает питание цепи, когда активируется катушка.
Нормально замкнутое реле отключает питание цепи, когда активируется катушка.

5-контактное реле
5-контактное реле имеет 2 контакта (85 и 86) для управления катушкой и 3 контакта (30, 87 и 87A), которые переключают питание между двумя
схемы. Они имеют как нормально открытые, так и нормально закрытые соединительные контакты. Когда катушка активирована, мощность будет
переключаться с нормально закрытого штифта на нормально открытый штифт.

Для чего используются реле ISO? Реле ISO

предназначены для использования в автомобильной промышленности и имеют стандартную схему электрических соединений.
терминалы. В более новых реле ISO 280 используется штыревая клемма меньшего размера шириной 2,8 мм, которую можно использовать в компактном корпусе.
блоки распределения питания и держатели.

Стандартные реле ISO

Мы продаем 4-контактные нормально разомкнутые (SPST) и 5-контактные переключающие (SPDT) реле с резистором.
защита на 12В или 24В. Если вам требуется диодная защита, обратитесь в отдел продаж.

Микрореле ISO
(4 контакта)

Микрореле ISO
(5 контактов)

Мини-реле ISO
(4 контакта)

Мини-реле ISO
(5 контактов)

Макси-реле ISO
(4 контакта)

Новые реле ISO 280

Мы продаем как 4-контактное нормально разомкнутое (SPST), так и 5-контактное переключающее (SPDT) реле с резистором.
защита на 12В или 24В. Если вам требуется диодная защита, обратитесь в отдел продаж.

Ультрамикрореле ISO 280
(4 контакта)

Микрореле ISO 280
(4 контакта)

Микрореле ISO 280
(5 контактов)

Мини-реле ISO 280
(4 контакта)
