схема подключения электрозвонка в квартире на 220 вольт

Дверной звонок есть практически в каждой квартире. Громкий или тихий, резкий или плавный, монотонный, или воспроизводящий мелодии известных композиторов, он оповещает нас о жданных или не очень гостях. Электронные звонки имеют единую схему подключения: когда на вводную клемму подается напряжение, начинается звучание, а как только оно прекращается – звонок замолкает. Схема подключения электрозвонка в квартире достаточно проста, ее не сложно самостоятельно воплотить в жизнь. Подробнее об этом – в следующей статье.

Содержание

• 1 Подключение дверного звонка
  • 1.1 Типовая схема подключения дверного звонка
• 2 Как выполнить подключение дверного звонка
  • 2.1 Типы проводных звонков
  • 2.2 Типовая схема подключения дверного звонка
• 3 Подключение дверного звонка самостоятельно
  • 3.1 Виды дверных звонков в зависимости от питания
  • 3.2 Схемы подключения дверного звонка к 220 вольтам (квартира дом)
• 4 Схема подключения электрозвонка в квартире
• 5 Сделать звонок своими руками
• 6 Классический звонок для двери из старого телефона своими руками

Подключение дверного звонка

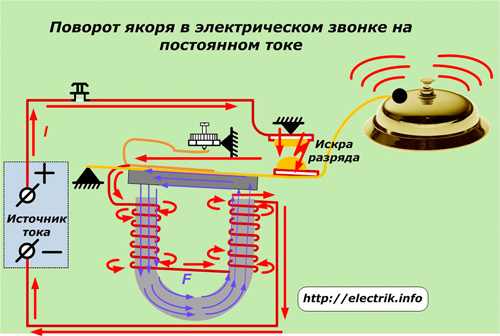

Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней.

После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме

После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме. У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам. Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети.

С задней стороны корпуса расположены:

• крепежное отверстие;
• регулятор громкости;
• опломбированный винт крепления крышки;
• предупреждающие надписи.

На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности. Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.

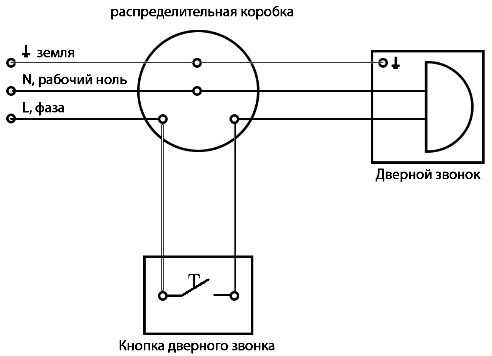

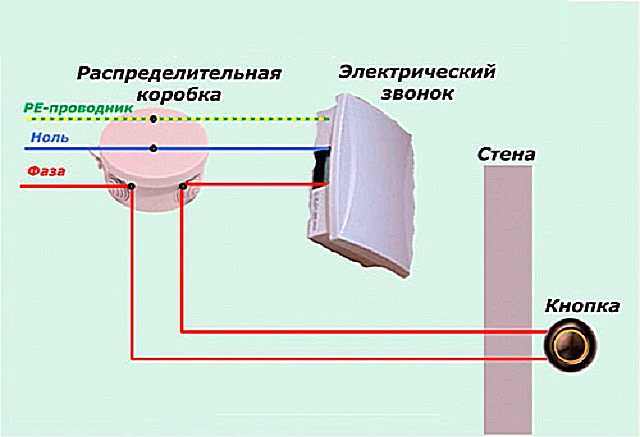

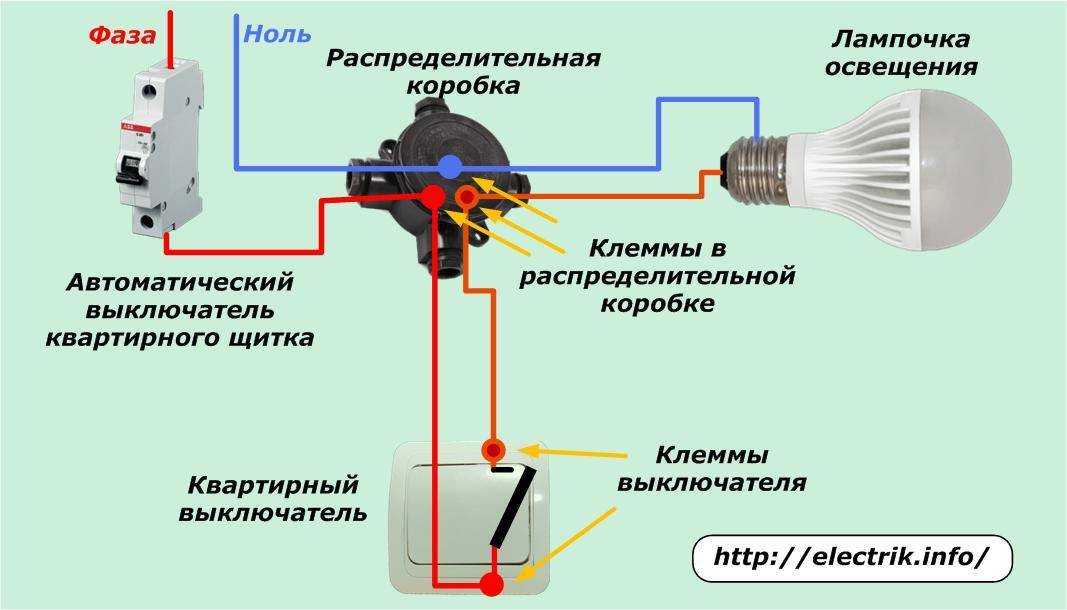

Типовая схема подключения дверного звонка

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается. Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму.

Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:

• защитного автомата после электросчетчика;
• кнопки;
• звонка.

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу

Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок.  Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. При самостоятельном строительстве для внутренней скрытой прокладки проводов придется штробить стены.

Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно. Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов. Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности.

В зависимости от потребностей жильцов квартиры типовая схема может меняться. Иногда при расположении квартиры в общем тамбуре, закрываемом на замок, возникает необходимость устанавливать кнопки звонка на двери тамбура и входную, чтобы гость из подъезда и сосед по квартире могли удобно вызвать хозяина.

Все рассмотренные схемы работают в зданиях, оборудованных электропроводкой, смонтированной по системе TN-C. В современных условиях идет переход на систему TN-S или TN-C-S. У них добавляется дополнительный защитный РЕ-проводник, который объединяет через распределительную коробку металлические корпуса всех приборов с землей.

Как выполнить подключение дверного звонка

Владельцы квартир иногда встречаются с необходимостью ремонта дверного звонка или установки его новой модели. Для этого им необходимо четко знать электрическую схему его подключения и принцип работы. Звонки, которыми гость предупреждает хозяина о своем прибытии делят на: проводные; беспроводные.

Типы проводных звонков

Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней.

После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме. У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам.

Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети.

С задней стороны корпуса расположены:

• крепежное отверстие;
• регулятор громкости;
• опломбированный винт крепления крышки;
• предупреждающие надписи.

На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности.На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности. Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.

Типовая схема подключения дверного звонка

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается. Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму.

Иногда около места установки звонка монтируется розетка в которую заводится общий ноль и конец фазного провода выходящий из кнопки

Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:

• защитного автомата после электросчетчика;
• кнопки;
• звонка.

Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок. Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. При самостоятельном строительстве для внутренней скрытой прокладки проводов придется я штробить стены.

Иногда около места установки звонка монтируется розетка, в которую заводится общий ноль и конец фазного провода, выходящий из кнопки. Она не предназначена для других целей, поскольку фазный проводник постоянно разорван контактами кнопки.

Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно. Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов. Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности. В зависимости от потребностей жильцов квартиры типовая схема может меняться.

Подключение дверного звонка самостоятельно

В нашей жизни множество многогранных ситуаций и случаев. Одним из таких актуальных и при этом несложных случаев является задача о том, как подключить звонок у входной двери квартиры (дома). Прямо скажем, задача подключения дверного звонка проста и может быть решена самостоятельно, без привлечения специалистов.

Виды дверных звонков в зависимости от питания

В принципе, как мы уже сказали, основное различие звонков это питающее напряжение. Так бывают звонки с напряжением 220 вольт и работающие от батареек.  Преимущества первых заключается в том, что для их работы не требуется переделывать электропроводку в квартире.

В большинстве случаев квартиры уже имеют стандартную встроенную в стену схему включения звонка (первая схема в абзаце “Схемы подключения дверного звонка”). Минусом таких звонков является зависимость от электричества в 220 вольт и опасный ток, порой более 100 мА.

Во втором варианте, мы получаем два плюса. Во-первых, это безопасное напряжение. Во-вторых, независимость питания. Минусом звонков работающих от батареек является необходимость покупки и замены этих самых батареек. Кроме того, если звонок не беспроводной, то монтаж собственной схемы подключения звонка.

А вот беспроводные звонки, пожалуй, можно выделить в отдельную группу. Их основное удобство это отсутствие вообще каких-либо монтажных схем и проводки при подключении. Плюсы и минусы беспроводных звонков схожи со звонками работающими от батареек. Они мобильны, не требуют вообще како-либо схемы подключения, а значит независимы от 220 в. Тем не менее, они самые “прожорливые”. Здесь только и успевай менять батарейки.

Схемы подключения дверного звонка к 220 вольтам (квартира дом)

В большинстве квартир реализована самая простая схема подключения звонка, это замкнутый контур с последовательно подключенным источником тока (вход электричества в квартиру), кнопкой и звонком. Так, при замыкании кнопки электрическая цепь замыкается. Затем в цепи начинает протекать ток, в том числе и через сам звонок, а значит он начинает сигналить о том, что кнопка нажата.

В большинстве квартир реализована самая простая схема подключения звонка это замкнутый контур с последовательно подключенным источником тока

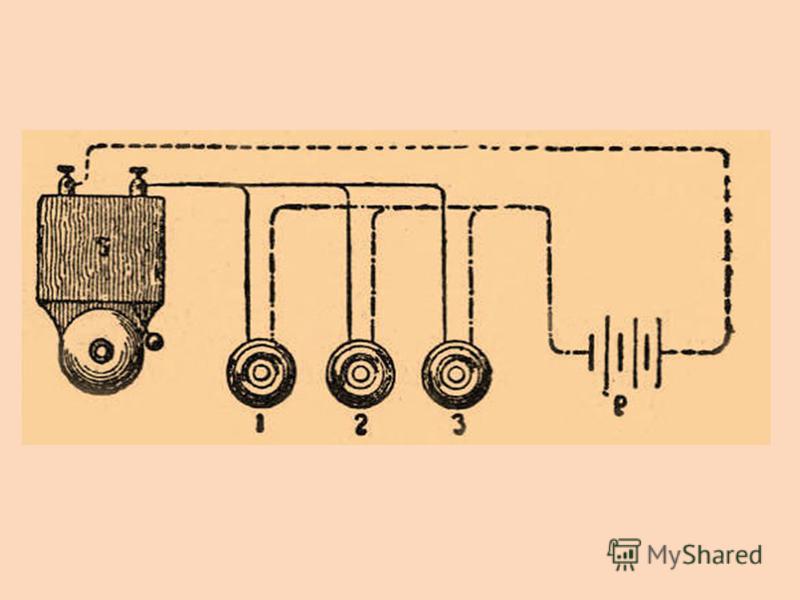

Бывают случаи, когда есть необходимость подключить две кнопки к одному звонку. Например, в отсечке для соседей, если они вдруг решат зайти к вам в гости, а вторая кнопка на лестничной площадке. В этом случае схема незначительно усложняется, параллельным подключением кнопки к кнопке. По факту без разницы какую из кнопок нажмут, но если будет нажата хоть одна из них, то цепь замкнется и все закончится тем же, чем и в первом случае. Звонок сработатет.

Третий вариант, когда надо подключить два звонка. При этом, в зависимости от ситуации, необходимо чтобы сработал конкретный звонок. В этом случае самым простом вариантом будет обычное параллельное подключение звонков друг относительно друга. Фактически до коммутирующего устройства (кнопки или выключателя) питающая линия будет одна, а затем она будет расходиться на две линии, для каждого из дверных звонков.

К сожалению, такая схема подключения звонков имеет свои недостатки. Основным из которых является применение кнопки с тремя контактами (возможно применение сдвоенного выключателя). Если говорить об основных неисправностях звонков, вернее схем их подключения, то это контакты.

Кнопки бывают не замыкаются или наполняются влагой. В первом случае звонок не будет срабатывать, а вот во втором, он будет постоянно сигналить. Иногда в пол громкости, из-за высокого сопротивления воды. Подключение дверного звонка это не сложно и даже легко. Значит подключить его не только можно, но в некоторых случаях даже нужно самому.

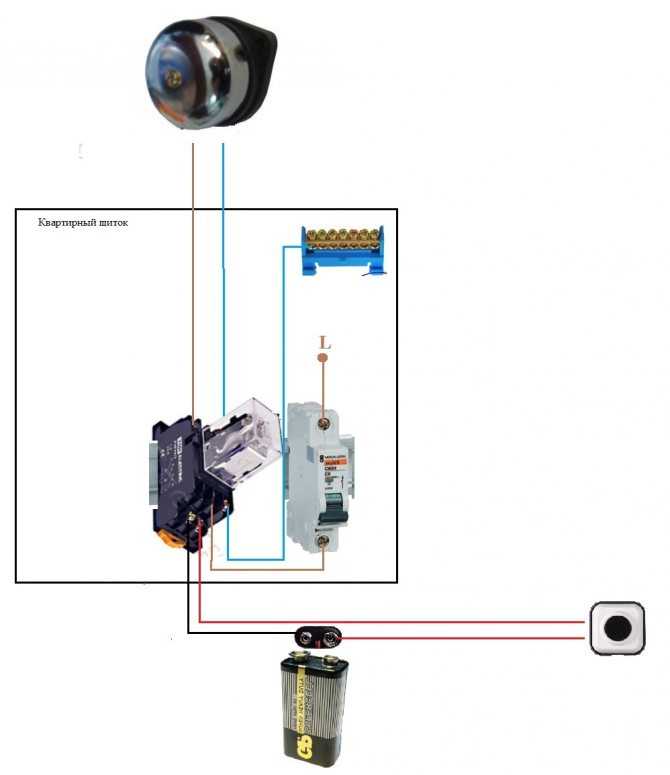

Схема подключения электрозвонка в квартире

Перед тем как подключить дверной звонок, нужно выполнить подготовительные работы. В заранее подготовленной штробе от распределительного щита прокладываем двухжильный кабель ВВГ-П до распределительной коробки так, чтобы конец кабеля в ней имел запас длины для повторного соединения. Маркируем кабель как “Питание звонка”.

Далее от распределительной коробки прокладываем к месту установки кнопки двухжильный кабель ВВГ-П сначала в штробе, а потом через гильзу в стене. Следует отметить, что рекомендуемая высота установки кнопки звонка – 1,5 м.

В распределительной коробке кабель маркируем как “Кнопка”.  После этого от распределительной коробки в штробе прокладываем двухжильный кабель ВВГ-П к месту последующей установки звонка. Кабель в распределительной коробке маркируем как “Звонок”.

После прокладки возвращаемся к щиту и производим подключение питающего кабеля в следующей последовательности:

•  жилу с изоляцией белого цвета соединяем со свободной клеммой автоматического выключателя;
• а жилу синего цвета – со свободной клеммой нулевой шины.

Возвращаемся к распредкоробке, в которой производим зачистку и маркировку жил кабелей:

• жила белого цвета кабеля “Питание звонка”  – маркировка “L”;
•  жила синего цвета кабеля “Питание звонка” – “N”;
•  белая жила кабеля “Кнопка” – “L”;
•  синяя жила кабеля ” Кнопка ” –  “Звонок “;
•  белая жила кабеля “Звонок” – маркировка “Звонок”;
•  синяя жила кабеля ” Звонок ” – маркировка “N”.

Далее жилы с одинаковыми маркерами соединяются при помощи пайки, сварки или клеммных соединений. После прокладки кабелей выполняются отделочные работы.

Теперь можно выполнять установку и подключение звонка и кнопки. В монтажной коробке кабель зачищаем и подключаем кнопку:

• жила с изоляцией белого цвета – клемма “1”;
•  жила синего цвета – клемма “2”.

После этого устанавливаем кнопку в монтажную коробку и затем переходим к подключению звонка.

Снимаем декоративную рамку, выполняем установку звонка на стену, заводим кабель в специальное отверстие, зачищаем его и подключаем по следующей схеме:

•  жила с изоляцией белого цвета – клемма “L” звонка;
•  жила синего цвета – клемма “N” звонка.

Выполнив подключение, устанавливаем декоративную рамку на звонок. Таким образом, мы произвели подключение дверного звонка.

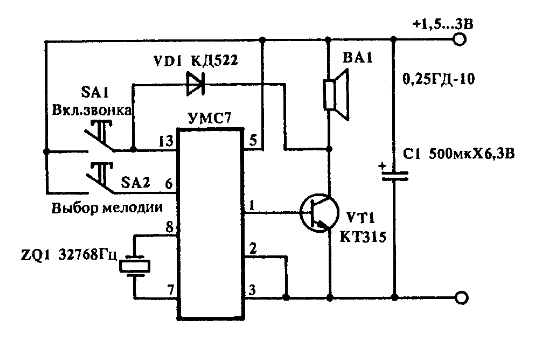

Сделать звонок своими руками

Для чего нужен дверной звонок? Можно ли починить старый или проще собрать новый? Стоит заметить, что ремонт, дело интересное, но вот сбор звонка своими руками может доставить немало удовольствия. Стоит заметить, что ранее было модно для изготовления звонков на дверь использовать основу в виде старого телефона, который издает звук дин-дон.

Чтобы сделать звонок своими руками  нужно подготовить музыкальную игрушку  двужильный провод метровой длины индикаторную отвертку изоленту

Советский аппарат – это прошлый век, теперь за основу стали брать самые обычные детские игрушки, так как есть возможность подобрать:

• мелодию;
• режим работы;
• громкость;
• регулятор для уменьшения или увеличения громкости;
• габариты изделия.

Чтобы сделать звонок своими руками максимально просто, нужно подготовить музыкальную игрушку или вовсе открытку, двужильный провод метровой длины, индикаторную отвертку, изоленту. При разборе игрушки, можно обнаружить маленькую плату, чип, место для установки батарейки и динамик.

Если берется электрическая игрушка, работающая от надавливания, то в ней нет внешней кнопки, а плата и динамик расположены в специальной коробочке внутри изделия.   Эта коробочка должна быть очень аккуратно снята и открыта и на плате можно увидеть ту самую заветную кнопочку, которая по виду напоминает резиновый наконечник, прикрепленный к контактам платы. Ее нужно не только не потерять, но и запомнить место точного расположения.

Далее внимание стоит обратить на провод, идущий к динамику. Он заменяется на двужильный кабель. Концы кабеля зачищаются на каждой жиле. Провода, идущие к динамику, нужно аккуратно подрезать и также зачистить. Действия должны быть максимально аккуратными, чтобы не оторвать тонкие проводки от платы.

Далее проводится соединение проводов динамика и кабеля, который другим концом подключается к проводам платы. Как только конструкция собрана, нужно установить на плату кнопку, и проверить работоспособность изделия. Для улучшения качества работы, нужно заизолировать концы при помощи изоленты. Особенность конструкции в ее полной безопасности, так как вероятность замыкания и возгорания равны 0.

Классический звонок для двери из старого телефона своими руками

Валялся у меня старый домашний стационарный телефон, у которого набор номера производился путём вращения колеса (раритет). Кто его разбирал тот знает, что у него внутри. Для нас важна одна основная его часть, а именно сам электромагнитный звонок. Именно из него можно сделать неплохой звонок для двери, который издаёт классический звук бубенцов при своей работе. Итак, находим у себя такой старый телефон (приобретаем на барахолке), разбираем его и достаем оттуда звонок.

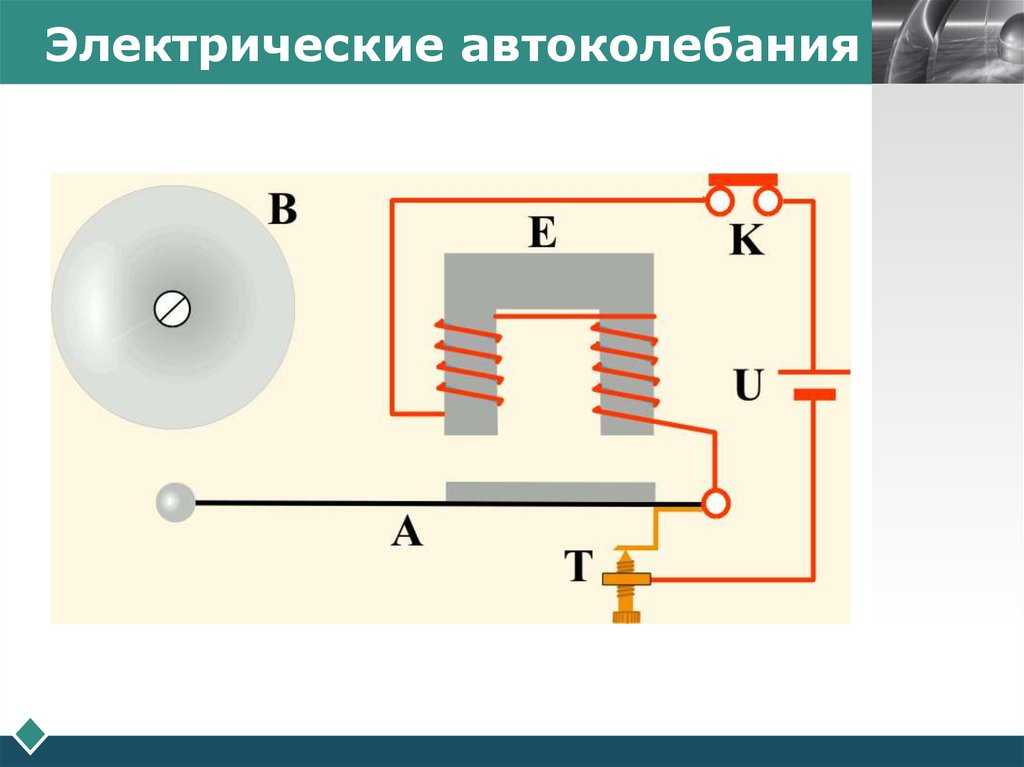

Что касается электрического подключения электромагнитного звонка — для его нормальной работы нужны около 30 вольт переменного тока (сети 50 Гц). Значит нам ещё нужен понижающий трансформатор, у которого первичная обмотка рассчитана на сетевое напряжение 220 вольт, а вторичная (что будет питать наш звонок) на 30 вольт (если будет чуть больше, то пойдёт).

Если просто подключить электромагнитный звонок с телефона к трансформатору, а его к сети, то получим непрерывный звон. Следовательно для звонка на дверь нужен нажимной, не фиксирующийся включатель. Его лучше поставить на замыкание первичной обмотки трансформатора с питанием 220 вольт, чтобы не было постоянной работы устройства.

Итак, классический звонок для двери и питающий трансформатор мы крепим на основание (делаем для звонка корпус), от которого будет выходить два двухжильный провода. Один будет подключаться к самой сети 220 вольт, а второй будет идти на нажимную кнопку, которая установлена в том месте, где ее должны нажимать при вызове хозяев.

Находим у себя такой старый телефон разбираем его и достаем оттуда звонок

Да, пожалуй не лишним будет ещё в этот дверной звонок добавить предохранитель, задача которого будет обеспечение электробезопасности на случай короткого замыкания в схеме дверного звонка.

Стоит ещё добавить про то, что имеющиеся на телефонном электромагнитном звонке два латунных колокольчика (по которым и ударяет молоточек при работе) могут подстраиваться. То есть, ход молоточка имеет определённое расстояние. Если колокольчики будут сильно удалены от крайней границы хода молоточка, то он просто не будет доставать и ударять по чашкам.

Если колокольчики будут располагаться слишком близко к молотку, то удар молотка будет глушится. Следовательно когда вы собрали схему классического звонка для двери, то проверьте местоположение бубенчиков. Покрутите их вокруг своей оси. Настройте максимальный звон звонка.

Сопротивление обмотки электромагнитного звонка со старого стационарного домашнего телефона около 1600 Ом. Это значит, что при подачи на него переменного напряжения в 30 вольт ток потребления будет около 20 мА. Ток маленький, следовательно для этого звонка вполне подойдет любой маломощный трансформатор. Кнопку включения звонка также можно взять маленькую (если есть в такой необходимость).

Думаю понятно, что при помещении этого самодельного звонка для двери с классическим звуком в корпус нужно подумать о неполной его герметичности (чтобы звук не заглушался в нём). Либо делайте дверной звонок открытого типа, или в корпусе проделывайте множество прорезей или отверстий.

Источники:

• http://electrik.info/connection/981-kak-vypolnit-podklyuchenie-dvernogo-zvonka.html
• http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
• https://powercoup.by/stati-po-elektromontazhu/podklyuchenie-dvernogo-zvonka.html
• https://cable.ru/articles/id-1933.php
• https://electrohobby.ru/klassich-zvonok-kak-sdel-bnw.html
• http://kitchenremont.ru/remont/dveri/dvernoj-zvonok-svoimi-rukami

Как подключить дверной звонок — ответят мастера

На каждой входной двери жилого, офисного или производственного помещения необходима установка дверного звонка. Это устройство является незаменимым, так как позволяет своевременно сообщать звуковым сигналом о приходе гостей.

В настоящее время существует несколько конструкций звонков, которые отличаются не только функциональностью, а и различными вариантами подключения.

Поэтому следует правильно определить наличие технических условий для их монтажа и выполнить самостоятельно данную процедуру. Это позволит не только сэкономить финансовые средства, но и получить опыт установки.

Механические звонки

Представляют собой достаточно простую конструкцию, которая при внешнем воздействии создаёт различные звуковые сигналы. К ним относятся небольшие колокольчики, подвешенные внутри помещения и приводимые в движение при помощи наружной верёвки или простые кольца, закреплённые на двери. В настоящее время они устарели и применяются в декоративных целях. Их преимуществом является независимость от любых источников питания, а также простота конструкции. То есть подключение дверного звонка не потребует выполнения сложных монтажных работ и применения особых знаний в области строительства и электротехники.

Комплект дверного звонка

Электромеханические звонки

Этот тип звонков является усовершенствованной моделью механических. Он представляет собой два блока: выносную кнопку и корпус,  с расположенным внутри резонатором. Между собой они соединяются проводами, а основной блок подключается к электрической сети. Внутри основного блока располагается электромагнитная катушка, которая при подаче напряжения передаёт усилие на присоединённую металлическую пластину и, таким образом, создаёт звуковой сигнал.

Обратите внимание!



Такие модели практически не используются, так как их механические части являются весьма ненадёжными, а звуковая тональность не изменяется.

Звонки на основе электронных микросхем

Данный тип звонков представляет собой современные решения на базе микросхем. Они выпускаются в двух типах исполнения: проводные и беспроводные. Оба варианта имеют компактные размеры, несколько встроенных мелодий, а также дополнительные функции, среди которых датчики движения, автономная система питания и т. п. Основное отличие между ними заключается в том, что схема беспроводного дверного звонка значительно упрощена и для его установки достаточно расположить кнопку-передатчик и приёмник сигнала в пределах допустимой зоны уверенной передачи сигнала.

Как подключить дверной звонок видео:

Преимущества и недостатки проводных схем подключения

Установка проводного подключения кнопки звонка к основному блоку потребует прокладки скрытого кабеля в стене, а, соответственно, вызвать нарушение внешней отделки стен. Также потребуется опыт монтажа кабелей и восстановления наружной отделки стен. Если звонок устанавливается в частном доме, то тянуть кабель по улице, а затем вводить в помещение достаточно затруднительно. Но после завершения установки будет получена надёжная система оповещения, которая может работать от сети в основном режиме и от батареек в аварийном, а также быть легко заменена на другую без демонтажа кабеля.

Основные ограничения установки беспроводных звонков

1. Воздействие высоких или низких температур может вывести питающие элементы или микросхемы из строя. Поэтому следует обращать внимание на технические параметры условий эксплуатации звонка при покупке.
2. Количество массивных бетонных и стальных преград должно быть минимальным, поскольку передаваемый сигнал от кнопки будет поглощаться и беспроводной звонок не сработает.
3. Расстояние от кнопки до основного блока должно находиться в пределах уверенной зоны передачи сигнала. Обычно оно составляет до 100 м, но нужно оставлять небольшой запас до 20%, чтобы в случае возникновения временных препятствий сигнал не был потерян.

Устройство беспроводного звонка

Способы укладки кабеля

Укладка кабеля понадобится только для проводных звонков. Для этого осматривается поверхность стен внутри помещения вблизи выхода из дома или квартиры на наличие ближайшей распределительной коробки. Обычно она располагается в верхней части стены в месте ввода кабеля в дом от счётчика. Внутри помещений кабель можно уложить внешним или скрытым способом, а снаружи квартиры только скрытым, чтобы обеспечить надёжную антивандальную защиту. Для скрытой проводки при помощи перфоратора штробят канавки в стене подходящего размера. Внешнюю проводку укладывают в короба, закреплённые на саморезы.
[rek_custom1]

Особенности прокладки скрытой проводки

Чтобы подключить дверной звонок своими руками составляют эскиз с учётом всех технических особенностей помещения для оптимального расположения кнопки и основного блока. Затем штробят канавку вдоль стены в горизонтальном направлении глубиной в три раза больше диаметра прокладываемого кабеля. Все повороты кабеля выполняют под прямым углом, чтобы впоследствии не возникало проблем с их поиском. Провода закрепляют при помощи пластиковых скоб через каждый метр. В распределительной коробке и узловых местах подключения оставляют запас примерно 10-15 см.

На фото показано как подключить дверной звонок

Подключение основного блока

Основной блок крепят к стене на дюбели, после чего подключают его к проложенному кабелю в разрыв нулевого провода. Если подключить к фазовому кабелю, то при нажатии на кнопку звонка можно вывести из строя электронику. Провод синего или чёрного цвета является нулевым, а красный — фазовым.

Обратите внимание!



Точно определить фазу можно при помощи специального индикатора.

Соединения должны быть выполнены на зажимных колодках, чтобы исключить короткое замыкание. Блок разбирают в соответствии с инструкцией и подключают кабель к клеммам. Дверной звонок на батарейках достаточно просто закрепить на стене без укладки и подключения проводов.

Установка и подключение кнопки звонка

Кнопку звонка желательно устанавливать на уровне не менее 1.5 м от пола с целью удобства пользования. Сначала кнопку разбирают, закрепляют на саморезы или дюбели к стене или двери, а затем производят подключение проводов. Крышка корпуса аккуратно одевается поверх закреплённой внутренней части и прикручивается или защёлкивается. Беспроводную кнопку достаточно только закрепить к стене на двойной скотч или любым другим способом.

На фото установка дверного звонка

Подключение к сети и проверка работоспособности

После выполнения монтажных работ необходимо выполнить подключение к сети электропитания. Сначала на вводном щите отключают подачу электроэнергии в квартиру при помощи автоматических выключателей. Затем подключают нулевой провод и фазу к соответствующим питающим проводам в распределительной коробке. Ошибка подключения может стать причиной поломки основного блока, поэтому нужно воспользоваться индикатором фазы перед тем, как подключить дверной звонок. Если все выполнено правильно, то после включения питания схема должна работать. Если звонок не работает, то необходимо тестером прозвонить проводку и устранить поломку.

Заключение

Самостоятельно подключить дверной звонок при правильном поэтапном подходе достаточно просто. Достаточно изучить технические условия для монтажа проводки, выбрать подходящую конструкцию и тип звонка, а также выполнить все требования инструкции по монтажу.

Как подключить дверной звонок видео:

Схема подключения звонка в квартиру с одной и двумя кнопками

Мы уже рассказывали, как подключить дверной звонок своими руками, остановившись не только на схемах подключения, но и на подробном описании действий. Теперь хотелось бы больше времени уделить существующим вариантам подключения проводов. Возможны 3 схемы подключения звонка в квартире, на которых мы остановимся подробнее.

• Способ №1 — Одна кнопка
• Способ №2 — Две кнопки
• Способ №3 — Два основных блока

Способ №1 — Одна кнопка

Самый простой способ установки квартирного звонка — подключить основной блок к одной кнопке, расположенной у двери. Этот тип подключения используется в большинстве квартир, как старого образца, так и новостроек. Коммутация проводов на сеть 220в не сложна, ведь их всего 4 (с заземлением 5): ноль нужно сразу подвести к основному блоку, а фаза идет на обрыв. Схема подключения дверного звонка представлена ​​ниже:

Упрощенный вариант выглядит так:

Способ №2 — Две кнопки

Если вы хотите, чтобы сигнал работал с двух мест, что очень удобно в частных домах, то вам придется установить две кнопки . Этот способ подключения лучше всего использовать, если вы можете попасть в свой дом от входной двери и через любую другую дверь. Также на производстве часто используется подключение дверного звонка с двумя кнопками. Схема подключения в этом случае следующая:

Ничего сложного нет, просто кнопки подключены параллельно. Учтите, что в разрыв должен идти фазный проводник, а не ноль. О том, как найти фазу, мы рассказали в соответствующей статье.

Способ №3 — Два основных блока

Ну и последняя, ​​не менее популярная схема подключения входного звонка — с двумя основными блоками. Опять же, в квартирах этот вариант не используется, т. к. и одного сигнализатора будет достаточно, чтобы услышать, что пришли гости. Однако в двухэтажных частных домах со второго этажа не слышно, так как звонят на первом этаже. В этом случае рекомендуется подключить двухклавишный выключатель, каждая кнопка которого будет отвечать за свой этаж. Для того, чтобы гостям было понятно, подпишите каждый ключ и заранее предупредите их о том, как пользоваться столь необычным способом оповещения о визите. Схема подключения звонка к 220в будет иметь следующий вид:

Видео пример установки звонка над дверью:

Правильная установка основного блока

Обращаем ваше внимание, что все приведенные схемы подключения звонка в квартире относятся только к проводным моделям. Гораздо удобнее использовать выносные устройства, работающие от батареек или просто от розетки. Надеемся, что информация была для вас понятной и интересной!

Правильная установка основного блока

Опубликовано:
21.09.2015
Обновлено: 01.03.2019

1 Комментарий

Схема подключения дверного звонка

и процедура подключения

Привет, в этой статье мы изучим схемы подключения дверного звонка. Думаю, вы уже знаете, что такое дверной звонок. Дверной звонок — это система оповещения, позволяющая информировать или спрашивать человека внутри комнаты снаружи. Проводка дверного звонка является очень важной частью системы электропроводки дома. практически все домовладельцы хотят установить в своих домах дверные звонки. Итак, если вы занимаетесь электромонтажом дома, то вы должны знать, как подключить дверной звонок. Не только для бытовых целей, на самом деле, гостиницы и курорты также используют систему дверного звонка.

Различные части и компоненты системы дверного звонка

Основные части полной системы дверного звонка:

1. Трансформатор дверного звонка
2. Кнопочный переключатель
3. Звонок дверного звонка — понижающий трансформатор. Его вход составляет 240 В переменного тока, а выход может быть 12 В переменного тока, 24 В переменного тока или 6 В переменного тока. Выходное напряжение трансформатора зависит от номинального напряжения звонка. Входные клеммы трансформатора должны быть подключены к основному источнику питания (230 В переменного тока), а выход должен быть подключен к звуковому сигналу и кнопке. В любом случае, позже мы обсудим связь.

   Кнопочный переключатель

   Как правило, Chime обеспечивает возможность подключения двух кнопочных переключателей. Но если подключить только один кнопочный выключатель, то тоже будет работать. На приведенной ниже схеме подключения вы можете видеть, что к звуковому сигналу подключены два кнопочных переключателя. Итак, один вы можете подключить к входной двери, а другой — к задней двери. Эти переключатели работают по принципу, что при нажатии на кнопку замыкается цепь от трансформатора до звонка, звонок получает питание от трансформатора и издает звук. Как только вы уберете руку с выключателя, цепь разомкнется, и звук трансформатора перестанет звучать.

   Звонок

   Звонок — это устройство, которое издает звук, когда кто-либо нажимает переключатель. Работает по принципу электромагнита. В основном это электромагнитная катушка и сердечник. Когда его катушка получает питание от внешней энергии, она совершает движение таким образом, что возникает звук.

   Читайте также:

   Схема подключения дверного звонка

   Здесь вы можете увидеть схему подключения системы дверного звонка. помните, что это старая и устаревшая электрическая система дверного звонка.

   Здесь вы можете видеть, что всего три терминала в звонке. Клемма «Т» предназначена для подключения трансформатора. Остальные два предназначены для кнопочного выключателя. Вы можете видеть, что одна клемма выхода трансформатора напрямую подключена к звонку, а другая клемма подключена к кнопочным переключателям.

   Схема подключения новой системы электронного дверного звонка

   Здесь вы можете увидеть проводку и схему подключения современного электронного дверного звонка.

   Современный электронный дверной звонок не имеет ни трансформатора, ни звонка. Это компактное устройство с электронной схемой в одном устройстве. Имеет клеммы для подключения питания и кнопочный выключатель. Итак, вам просто нужно сделать блок питания и подключение коммутатора.
