Многоквартирный дом – понятие не слишком четкое. Это может быть и небольшая пятиэтажная «хрущевка» на два подъезда, и двадцатиэтажный жилой комплекс на несколько сотен квартир. Но каким бы ни был масштаб строения, от перебоев в снабжении электричеством пострадает множество людей.

Существует ли универсальная схема электроснабжения многоквартирного дома или схема электроснабжения частного дома? Сегодня есть три категории, в соответствии с которыми обеспечивается надежность электроснабжения электроустановок. Простейшей считается третья категория, когда подключение жилого многоквартирного и частного дома к трансформаторной подстанции осуществлено через один электрический кабель. Здесь реализована самая простая схема электроснабжения дома. При возникновении внештатной или аварийной ситуации на восстановление снабжения электричеством отводятся максимум одни сутки.

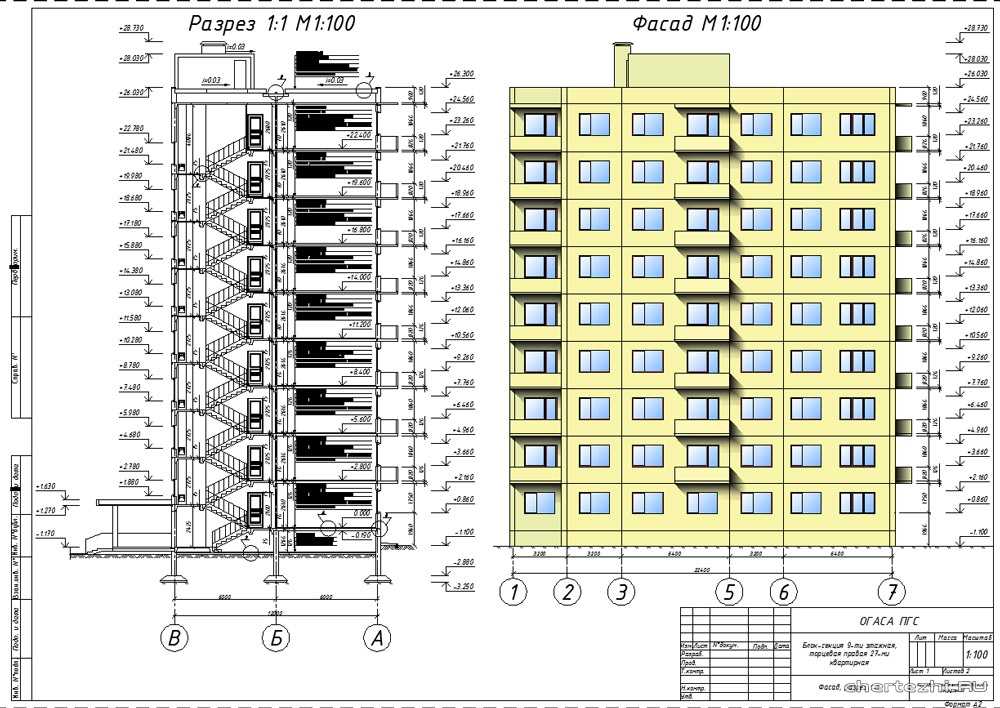

Схема электроснабжения многоквартирного дома

Назад

1из7

Вперед

Вторая категория надежности снабжения электроэнергией подразумевает подключение жилого строения двумя линиями к разным трансформаторам. Если один кабель или трансформатор выйдет из строя, электроснабжение будет налажено посредством другого кабеля. Ожидание включения электричества будет достаточно коротким: за это время электромонтеры должны будут переключить нагрузку дома к другому работающему кабелю.

Предусмотрено два варианта подключения к электросетям домов к нескольким источникам электропитания. Первый вариант – это равномерное распределение нагрузки на оба трансформатора. Тогда в чрезвычайной ситуации все потребители электроэнергии будут подключены к трансформатору, который остался в рабочем состоянии. Второй вариант – это наличие рабочего и резервного подключений: стандартно дом запитан от одного трансформатора, в случае же непредвиденной ситуации осуществляется переключение строения на второй, резервный.

Дома первой категории надежности электроснабжения также запитаны двумя кабелями. Однако в случае аварии на одном из трансформаторов или разрыве кабеля здесь срабатывает устройство, называемое автоматическим включением резерва, и потребители автоматически переключаются на дополнительный источник электропитания.

Некоторые устройства, в том числе и пожарная сигнализация, работают исключительно в рамках первой категории надежности. Причем на роль аварийного источника питания подойдут и аккумуляторные батареи, и близлежащие подстанции.

Что такое однолинейная схема электроснабжения многоквартирного дома?

Вне зависимости от масштаба объекта, важнейшей составляющей проекта электроснабжения является однолинейная схема электропроводки . Этот документ будет прочитан и понят любым специалистом в области электроснабжения. Увидев однолинейную схему электроснабжения многоквартирного дома, составленную специалистами нашей компании, он получит точную информацию о точках подключения объекта, об основных нагрузках, о типе питающего кабеля и его характеристиках, об основных потребителях электроэнергии.

В случае возникновения аварийной ситуации без однолинейной схемы нереально приступить к ремонтным работам. Без нее электрик лишен самой важной информации. Будет уместно сказать, что точно составленная однолинейная схема электроснабжения дома помогает в кратчайшие сроки ликвидировать последствия аварии и минимизировать ущерб. А это серьезная причина задуматься о том, чтобы отдать изготовление однолинейной схемы электроснабжения в руки опытных специалистов. Таких, как сотрудники нашей компании.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Разработка схемы электроснабжения многоквартирного дома • Energy-Systems



Надежность электропроводки дома и квартиры

Схема электропроводки дома квартиры – важнейший этап во всем процессе электрификации, чтобы правильно составить подобный электропроект дома, важно знать о трех главных категориях обеспечения надежного и безопасного электроснабжения. Самым простым методом электроснабжения дома является прокладка одного несущего кабеля от центральной магистрали.

Для реализации такого типа передачи энергии необходимо, чтобы при возникновении аварийных ситуаций, перерыв в снабжении составлял не меньше суток.

Второй метод эликтрификации, который считается более надежным, подразумевает подключение жилого дома к трансформатору посредством сразу двух кабелей передачи энергии. Такая структура снабжения позволяет дому оставаться подключенным к электросети даже при выходе одного кабеля из строя. Допускается перерыв в подаче энергии на время, которое потребуется техникам для подключения нагрузки дома к единственному питающему кабелю.

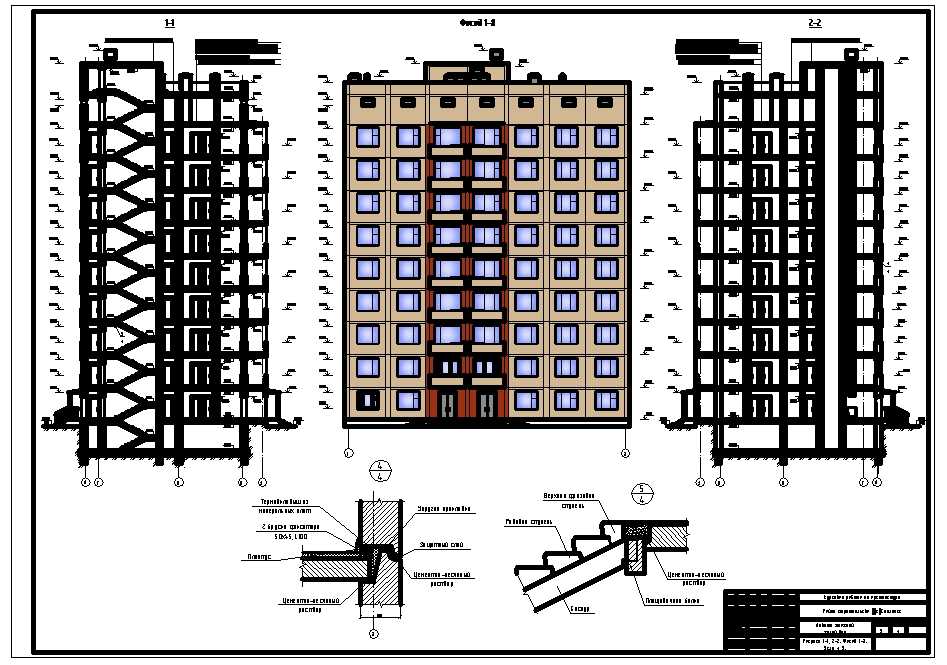

Пример проекта электроснабжения многоэтажного дома

Назад

1из7

Вперед

Существует также методика подключения дома сразу к двум разным трансформаторам, включающая в себя два типа электроснабжения. Первый тип такой электрификации подразумевает равномерное распределение нагрузки дома на две разные линии, при этом, в аварийном режиме питание дома осуществляется только от одной линии.

Второй тип снабжения предполагает постоянное питание от одного трансформатора, а второй выступает в роли резервного, с него будет осуществляться подача энергии при возникновении неполадок на первой линии. При этом если к дому проложено два кабеля, но постоянное питание осуществляется только через один, то можно говорить о том, что в данном случае будет действовать первый принцип подключения дома, описанный выше, причем такую систему сложно назвать действительно надежной.

Самая высокая надежность линии электроснабжения достигается в том случае, если подача электричества к дому осуществляется по двум независимым каналам, причем при выходе из строя одного трансформатора или одного несущего провода нагрузка будет передаваться к другому проводу автоматически с помощью подключенного в системе прибора АВР – прибора автоматического включения резерва.

Надежность электропроводки и группы электроприемников

Схема электроснабжения многоквартирного дома включает в себя не только прокладку кабелей к отдельным квартирам, но еще и группу общедомовых потребителей электроэнергии, к которым относится пожарная сигнализация, системы эвакуации, лифты, системы дымоудаления и другие. Подобные потребители обязательно должны быть подключены к центральной магистрали только самым надежным способом, так как являются жизненно важными, от их работоспособности во многом зависят жизни всех жильцов дома. Общедомовые системы принято соединять с трансформаторами напрямую с применением резервных источников электроснабжения, в роли которых могут выступать небольшие местные подстанции или аккумуляторы.

Описанный первым способ считается самым ненадежным методом подключения электричества, он может быть использован только для домов не выше 5-ти этажей с газовыми плитами, а также в домах не выше 9-ти этажей с электрическими плитами и в частных домах, относящихся к территориям садоводческих товариществ.

Подключение второй категории надежности может применяться в многоквартирных домах с газовыми плитами более 5-ти этажей.

Самые надежные подключения обязательно должны применяться для реализации электроснабжения в некоторых частных домах, а также во всех тепловых пунктах многоквартирных домов. В последнее время таким способом обеспечивается подача энергии на все общественные здания, особенно на те, где работает более двух тысяч человек, и на общественно важные строения типа школ и больниц.

Надежная схема электропроводки дома

Несмотря на то что в некоторых случаях необходимо использовать только самые надежные подключения, иногда даже второй по надежности способ может быть вполне приемлемым. Можно рассмотреть схему электромонтажа квартиры на 4 подъезда, запитанной вторым способом с применением резервного кабеля. В таком случае переключение между питающими проводами может быть обеспечено с помощью реверсивного рубильника, имеющего три положения – 1, 2 и 0. В положении «1» подключен первый несущий кабель, в положении «2» – резервный, в положении «0» – оба кабеля отключены.

В такой схеме обязательно должны иметься автоматические выключатели, через которые запитываются линии для каждого подъезда. От каждой такой линии в дальнейшем будут отходить провода для обеспечения электроэнергией отдельных квартир. В небольших домах нагрузка на общедомовые нужды не будет очень большой, обычно она включает в себя освещение лестниц и площадок, светильники над входными дверями квартир и подъездов.
