Шкаф управления 2 насосами КНС 2х1,5 с плавным пуском

РАЗРАБОТКА, ПРОГРАММИРОВАНИЕ И СБОРКА

ШКАФ УПРАВЛЕНИЯ 2 НАСОСАМИ 1,5 КВт В КАНАЛИЗАЦИОННОЙ НАСОСНОЙ СТАНЦИИ (КНС)

С ПЛАВНЫМ ПУСКОМ НАСОСНЫХ АГРЕГАТОВ

• КНС-2, Невьянск, пос. Ребристый, 2019

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Канализационная насосная станция

Канализационная насосная станция (КНС) представляет собой целый комплекс гидротехнического оборудования и сооружений, который используется для перекачки хозяйственно-бытовых, промышленных или ливневых сточных вод в тех случаях, когда их отведение самотёком невозможно.

Принцип работы такой станции заключается в том, что по трубопроводу стоки попадают в приемную (нижнюю) часть, где расположены насосные агрегаты. На трубопроводах насосных агрегатов установлены обратные клапаны, именно они не дают сточным водам попадать обратно в трубопровод. В нижней части КНС располагается корзина, удерживающая крупный мусор, чтобы он не попал в насос. Для очистки корзины и обслуживания насоса внутрь можно попасть через люк, расположенный в верхней части КНС. Для извлечения насоса предусмотрены цепь и направляющая труба, а для того, чтобы спуститься вниз, в колодце станции есть лестница и площадка обслуживания.

Существует два режима работы КНС:

Автоматический (основной) режим

Расчетная нагрузка – насосы, включаясь попеременно, откачивают приходящие стоки.

Пиковая нагрузка – наступает в том случае, когда количество приходящих стоков превышает производительность одного насоса. При наполнении станции до критической отметки дополнительно включается второй насос, увеличивая производительность канализационной насосной станции вдвое.

Аварийная ситуация – при наполнении станции до аварийного уровня, срабатывает световая и звуковая сигнализация. Переполнение может быть вызвано отключением насосов, увеличением объема приходящих стоков либо другими причинами.

Ручной режим

В ручном режиме включение и отключение каждого насосного агрегата производится с помощью кнопок «Пуск» и «Стоп», соответственно для каждого насосного агрегата.

ЗАДАЧА/ПРОБЛЕМА

Техническое задание заказчика

• Количество вводов питания — 2 (предусмотреть автоматический ввод резерва)

• Управление по 4 поплавкам (минимальный уровень, верхний уровень, максимальный уровень, аварийный уровень)

• Марка насосов – Grundfos SEV.80.100.15.4.50D 1,5 кВт

• Метод пуска — с применением устройства плавного пуска (УПП)

• Предусмотреть ручной и автоматический режим работы

• Предусмотреть светозвуковую сигнализацию

• Предусмотреть защиту от перекоса и пропадания фаз

• Предусмотреть тепловую защиту двигателей насосов и защиту от короткого замыкания

• Управление и документация на русском языке.

Логика работы

Управление посредством поплавковых датчиков уровня:

•  минимальный уровень в КНС – отключение насосов;
•  верхний уровень – включение 1-го рабочего насоса;
• максимальный уровень – включение резервного насоса;
• аварийный верхний уровень – уровень переполнения КНС – звуковое и световое оповещение.

РЕАЛИЗАЦИЯ

Примененные решения

РЕЗУЛЬТАТ

Описание работы готовой системы

Шкаф управления 2 насосами КНС по 1,5 кВт с плавным пуском осуществляет ручное и автоматическое управление работой канализационной насосной станции.

Для переключения режимов используется переключатель. В автоматическом режиме шкаф управляет работой насосов по 4 поплавкам. Первый уровень — насосы отключены, второй уровень — включен 1 насос, третий уровень — включено 2 насоса, четвертый уровень — подается светозвуковая аварийная сигнализация. В ручном режиме шкаф автоматики позволяет отдельно управлять каждым из двух насосов с помощью соответствующих кнопок на дверце шкафа.

На вводе с помощью стандартной схемы на контакторах с механической блокировкой реализован автоматический ввод по питанию и в случае пропадания напряжения на одном из вводов, происходит автоматический переход на резервную линию.

На дверце шкафа реализована световая индикация текущего состояния работы насосной станции.

Перед отгрузкой шкаф управления КНС 2х1,5 кВт с плавным пуском полностью протестирован на отработку заданных алгоритмов и передан заказчику вместе с инструкцией по эксплуатации и комплектом электрических схем.

Выполненные работы

Канализационная насосная станция: виды и принцип работы

Канализационная насосная станция — это набор гидротехнического оборудования, предназначенного для перекачки сточных вод ливневого, промышленного и хозяйственно-бытового образования при невозможности их самотечного отведения. Мы являемся непосредственными производителями. В нашем ассортименте присутствуют горизонтальные и вертикальные емкости. Оборудование подбирается индивидуально под каждого заказчика по его параметрам. Наша компания работает с 1992 года и за это время накопила богатый опыт реализованных объектов. Специалисты нашей компании проконсультируют вас перед выбором канализационной насосной станции.

Виды КНС

Кроме типовых проектов проектно-конструкторская группа ООО «НПО «Агростройсервис» разрабатывает проекты станций, которые позволяют справиться с любой сложной задачей по перекачке различных видов сточных вод.

Наш завод по производству очистных сооружений и канализационных установок перекачки стоков выпускает оборудование полной заводской готовности, что позволяет экономить время и другие ресурсы заказчиков.

Случаи применения

• Расположение емкостей и трубопроводов ниже выгребной ямы или канализационного коллектора
• Невозможность организовать прямолинейное самотечное отведение стоков или при наличии недостаточного уклон канализационной трубы, подверженной постоянным засорениям
• Дальность расположения выгребной ямы или центрального коллектора от места образования сточных вод

Принцип работы канализационной насосной станции и ее устройство

В классическом исполнении она представляет собой емкостной резервуар, в котором установлена технологическая трубопроводная обвязка, насосное и вспомогательное оборудование и площадки обслуживания.

В резервуар по подводящему коллектору, самотечным способом или под напором, поступает рабочие жидкости (сточные воды или осадок). Крупный мусор задерживается в сороудерживающей корзине. Такая предварительная очистка позволяет избежать дорогостоящего ремонта оборудования.

По мере накопления стоков до необходимого уровня, срабатывает автоматическое включение насосов. Датчики уровня, поплавковые или гидростатические, устанавливаются внутри КНС и обеспечивают заданный оператором режим водоотведения.

Конструкция предусматривает:

• накопительный приемник для слива жидкости
• емкость для сбора мусора крупной фракции
• один или несколько погружных насосов
• шкаф управления
• запорную арматуру
• место для обслуживания (площадка и лестница)
• подводящие и напорные патрубки
• в некоторых случаях дополнительно — измельчитель

Более подробно ознакомиться с устройством и принципом работы можно в нашей статье.

Классификация КНС

По типу установки		По расположению		По схеме управления оборудованием		По характеру стоков
вертикальные		заглубленные		с ручным управлением		хозяйственно-бытовые
горизонтальные		наземные		с дистанционным управлением		промышленные
с самовсасывающими насосами		частично заглубленные		автоматические		ливневые
						осадочные

По типу установки:

• Вертикальные
• Горизонтальные
• С самовсасывающими насосами

По типу расположения относительно земли:

• Заглубленные
• Наземные
• Частично заглубленные

По схеме управления оборудованием:

• С ручным управлением – включением и выключением модулей заведует обслуживающий персонал, самостоятельно проверяющий наполняемость канализационной емкости
• Дистанционные – данные мониторинга состояния резервуара передаются на удаленный управляющий пульт
• Автоматические – автоматическое управление при помощи датчиков и реле, установленных в корпусе или поблизости

 По характеру канализационных стоков:

• Хозяйственно-бытовые — используются повсеместно на очистных сооружениях и на сетях канализации для перекачки хозяйственно-фекальных стоков населенных пунктов и инфраструктуры предприятий
• Ливневые — отличаются высокой производительностью насосного оборудования. Такие ливневые (или дождевые) станции справляются с повышенным объемом поверхностных сточных вод, который возникает, как правило, во время весеннего паводка или проливных дождей
• Промышленные — емкостное и насосное оборудование таких станций отличается индивидуальным подбором материалов исполнения. В зависимости от негативного влияния агрессивной среды сточных вод того или иного производства на агрегаты и стенки станции, устанавливается соответствующие химически и температурно стойкие элементы.
• Для перекачки осадка. На очистных сооружениях большой производительности и в промышленных производствах применяются КНС осадка, которые перекачивают вязкую жидкость, побочно образующуюся в технологическом процессе очистки стоков и производственном процессе. Подобные канализационные насосные станции отличаются повышенной мощностью

ОТВЕТЬТЕ НА 6 ВОПРОСОВ И ПОЛУЧИТЕ ТКП СО СКИДКОЙ

Ответьте на 6 вопросов и получите ТКП на канализационную насосную станцию и гарантированную скидку

РАССЧИТАТЬ СТОИМОСТЬ

Вертикальные канализационные насосные станции

Вертикальная канализационная насосная станция представляет собой цилиндрическую емкость из прочного армированного стеклопластика. Они выпускаются со следующими диаметрами корпусов: 1,8, 2,2 и 3 метра. Высота корпуса канализационной насосной станции может достигать 12 метров.

Насосные станции оснащаются погружными насосами импортного или российского исполнения производительностью от 1 до 3000 куб.м/час и напором водяного столба до 100 метров. Насосы комплектуются шкафом управления собственного производства. Трубная обвязка внутри выполняется из нержавеющей стали. Поплавковые датчики выполняют функцию измерения и контроля уровня.

Схема вертикальной насосной станции

Для технического обслуживания оборудования внутри предусмотрена установка стеклопластиковой лестницы. По желанию заказчика вертикальная канализационная насосная станция может быть доукомплектована следующими опциями:

• подъемник для поднятия насосов
• утепленная крышка
• система вентиляции
• узел удержания твердых отходов
• и много других дополнительных опций, от которых будет зависеть цена.

Преимущества вертикальных КНС

• малая площадь размещения
• минимальный срок изготовления
• удобство монтажа и обслуживания
• невысокая стоимость
• эксплуатация в любых климатических условиях

Горизонтальные канализационные насосные станции

Также в линейке предлагаемого нашей компанией оборудования есть горизонтальные насосные станции. Данный аппарат представляет горизонтальную ёмкость заглублённую в землю с выходящими на поверхность горловинами. Горловины необходимы для установки насосного и прочего оборудования, а также для обслуживания и проведения ремонтных работ.



Комплектуются:

• устройством для поднятия насосов
• утепленной крышкой
• системой вентиляции
• узлом удержания твердых отходов
• датчиками уровня
• системой автоматизации (шкаф управления)
• и многими другими дополнительными опциями, от которых будет зависеть цена

Схема горизонтальной канализационной насосной станции

Интерактивная схема КНС

Наведите на изображение для просмотра описания

Преимущества горизонтальных КНС

• Большой рабочий объём
• Удобство обслуживания
• Меньшая глубина заглубления в грунт (по сравнению с вертикальной)
• Возможность установки большего количества насосов и оборудования
• Высокая прочность корпуса

Как происходит установка, пуск и наладка

Монтаж канализационных насосных станций — это сложная процедура, поскольку они состоят из непростого оборудования. Доверить работу по монтажу следует специализированным организациям, например, компании ООО «НПО «Агростройсервис».

Котлован для насосной станции по размерам должен соответствовать указанным в сопроводительных документах размерам КНС. На дно котлована кладут железобетонные плиты или заливают его бетонным раствором. Крепление насосной станции к этому основанию производится анкерными болтами.

Далее подключают трубопроводы — подающий и обратный. Окончанием монтажных работ служит подключение силовых кабелей по проектной документации насосной станции.

Насосы устанавливают в соответствии с прилагаемым руководством по эксплуатации. После этого начинают пусконаладочные работы: устанавливаются и настраиваются датчики.  Расположение нижнего датчика уровня — 500 мм от дна. Последующие устанавливаются таким образом, чтобы они включались при достижении сточными водами лотка входной трубы.

В процессе наладки устанавливают время работы насосов — оптимально не более 10 минут. Работы выполняют два человека: один регулировщик контролирует показания датчиков на панели, второй их настраивает.

Что важно учесть при подборе

• Размеры оборудования
• Степень требуемой очистки сточных вод
• Расстояние перемещения стоков
• Максимальный объем обрабатываемых стоков
• Структуру, степень засоренности и фракционный состав стоков
• Разницу уровней между впускной трубой и выходом напорного шланга
• Габариты оборудования

Этапы расчета типового проекта производительности насосного оборудования

• Необходимо определить суточное потребление воды и объемов стоков
• Далее отследить поступления канализационных стоков в течение суток
• Подсчитать максимальный и минимальный поток стоков
• Рассчитать требуемую комплектацию с учетом загрязненности стоков

Подбором подходящего оборудования следует заниматься после определения параметров, указанных выше. На стоимость оказывает влияние бренд производителя, возможность дальнейшего ремонта и сервисного обслуживания. Не стоит покупать дешевые насосы, если их планируется использовать каждый день, но при этом нет резервных емкостей или дополнительного насоса для отведения стоков.

Заказать

типы, устройство, монтаж и обслуживание

В ситуациях, когда нет возможности обеспечить необходимый уклон канализационной трубы, схема самотёка не работает. В этих случаях незаменима канализационная насосная станция, обеспечивающая беспрепятственный отток и рециркуляцию.

Установки бывают двух типов: мини-станции и полнофункциональные комплексы для обслуживания дома. Разберемся, какому варианту лучше отдать предпочтение, какие характеристики следует учитывать при выборе. Кроме того, мы опишем пошаговую технологию монтажа и правила эксплуатации канализационной станции.

Содержание статьи:

• Области применения и назначение
• Классификация канализационных станций
• Правила выбора оборудования
• Устройство и принцип работы КНС
  • Компактные мини станции
  • КНС для дачи дом
• КНС инструкция по установке
• Типичные ошибки установки
• Обслуживание внешнего СПС
• Выводы и полезное видео по теме

Области применения и назначение

Канализационно-насосная станция (КНС) — комплексный комплекс гидротехнического оборудования, который предназначен для перекачки ливневых, производственных и хозяйственно-бытовых сточных вод при невозможности их самотечного отвода.

Насосные станции могут иметь дополнительную горизонтальную полость для распространения шлама на большую площадь, что позволяет реже очищать шлам

КНС применяют в основном в таких случаях:

1. Геодезический уровень резервуаров и трубопроводов, от которых слив стоков расположен ниже канализации или выгребной ямы.
2. Отсутствие физической возможности организовать прямолинейный самотечный дренаж или небольшое угрожающее регулярное его засорение.
3. Удаленное расположение выгребной ямы или центрального коллектора от источника сточных вод.

Насосными станциями оборудуются коттеджные поселки, загородные дома, а также промышленные объекты, расположенные далеко за чертой города и удаленные от централизованной канализационной сети.

Классификация канализационных станций

Размеры бытовых канализационных насосных станций могут быть самыми разными. Они могут располагаться непосредственно за унитазом и сразу откачивать из него сточные воды в требуемом направлении, а могут иметь вид закопанных в землю горизонтальных резервуаров с объемом десятки кубометров.

Но не только размер SSC различается. Ниже представлены классификации насосных станций для сточных вод по различным параметрам.

По типу установки:

1. Вертикальный.
2. Горизонтальный
3. С самовсасывающими насосами.

Последний вид СЭС предполагает принудительный ввод сточных вод в здание станции, и их удаление из него после очистки.

Фотогалерея

Фото

Мини-КНС для установки дома

КНС с отдельно расположенной запорной арматурой

СПС с самовсасывающими насосами

Насосная станция наружная вертикальная домашняя

По типу расположения относительно земли:

1. Заглубленные.
2. Наземный.
3. Частично закопан.

Резервуар СУЗ с датчиками и запорной арматурой может находиться в земле, а система автоматического управления может быть на поверхности.

По схеме управления оборудованием:

1. Ручной привод . Включение и отключение модулей оборудования происходит по мере необходимости обслуживающим персоналом, который самостоятельно проверяет скорость наполнения канализационной емкости.
2. Удаленный . Используется система мониторинга пласта, данные которой выводятся на удаленный пульт управления.
3. Автомат . Управление осуществляется автоматически с помощью датчиков и реле, расположенных непосредственно в корпусе насосной станции или рядом с ним.

Станции ручного управления самые дешевые, но требуют личного участия. Применяются в основном на загородных дачах и дачах с небольшим объемом водопотребления.

По роду сточных вод:

1. Для бытовых сточных вод . Предназначен для эксплуатации в стандартных условиях.
2. Для промышленных целей . Изготавливаются из материалов с повышенной стойкостью к химически агрессивным средам и термическим воздействиям.
3. Для ливневых сетей . Оснащен дополнительными системами очистки.
4. Для осадочных сточных вод . Чаще всего используются на очистных сооружениях промышленных сточных вод. Оснащен дополнительными устройствами для обработки осадочных отложений.

При выборе модели КНС лучше ориентироваться не на классификацию, а на рекомендации специалистов, которые подберут оптимальную систему для конкретного дома.

Правила выбора оборудования

Далее будут проанализированы критерии, с учетом которых необходимо выбирать канализационное насосное оборудование для частного пользования. Анализ промышленных предприятий не входит в объем данного обзора.

Целью при покупке насосной станции является приобретение оптимального по мощности и другим характеристикам оборудования. Нет смысла переплачивать за системы, которые будут работать на 10-20% проектной мощности.

При выборе СЭС учитывают следующие параметры:

1. Максимальный поток перерабатываемых отходов.
2. Расстояние доставки.
3. Разность геодезических отметок между входной трубой и выходом напорного рукава.
4. Степень загрязнения, фракционный состав и структура хозяйственно-бытовых сточных вод. Существуют СПС, которые измельчают крупные фракции включений, предотвращая засоры в насосном оборудовании.
5. Требуемый уровень очистки сточных вод.
6. Размеры оборудования.

Единой формулы расчета производительности насосного оборудования не существует, поэтому алгоритм расчета и необходимые показатели должны быть указаны в инструкции к приобретаемой насосной станции.

Типовой проект расчета производительности насосного оборудования включает следующие этапы:

1. Определение суточного расхода воды и объема стоков.
2. Построение ориентировочного графика отвода сточных вод в течение суток.
3. Расчет минимального и максимального расхода канализации.
4. Определение необходимой производительности СЭС с учетом загрязнения стоков

После определения вышеуказанных параметров можно приступать к подбору подходящего оборудования.

На цену КНС влияет торговая марка производителя, ремонтопригодность изделия, возможность сервисного обслуживания. Особенно не рекомендуется приобретать дешевые насосы, если предполагается их ежедневное использование, и при этом нет запасных емкостей или дополнительного насоса для отвода сточных вод.

Устройство и принцип работы СНС

Устройство современных СНС следует рассматривать в двух основных вариантах:

• сололифт;
• или коттедж.

Принципиальных различий между этими устройствами нет. Но сололифты – это единственное готовое оборудование, которое можно купить в интернете и самостоятельно подключить, а канализационные станции формируются из отдельно продаваемых деталей под конкретный проект наружной канализации.

Компактные мини-станции

Переносные насосные станции типа Сололифт имеют компактный вид и устанавливаются вблизи сантехнического оборудования. Его устанавливают либо в подвале дома, либо в самой ванной комнате.

Сололифт обеспечивает отвод сточных вод при их поступлении в устройство (+)

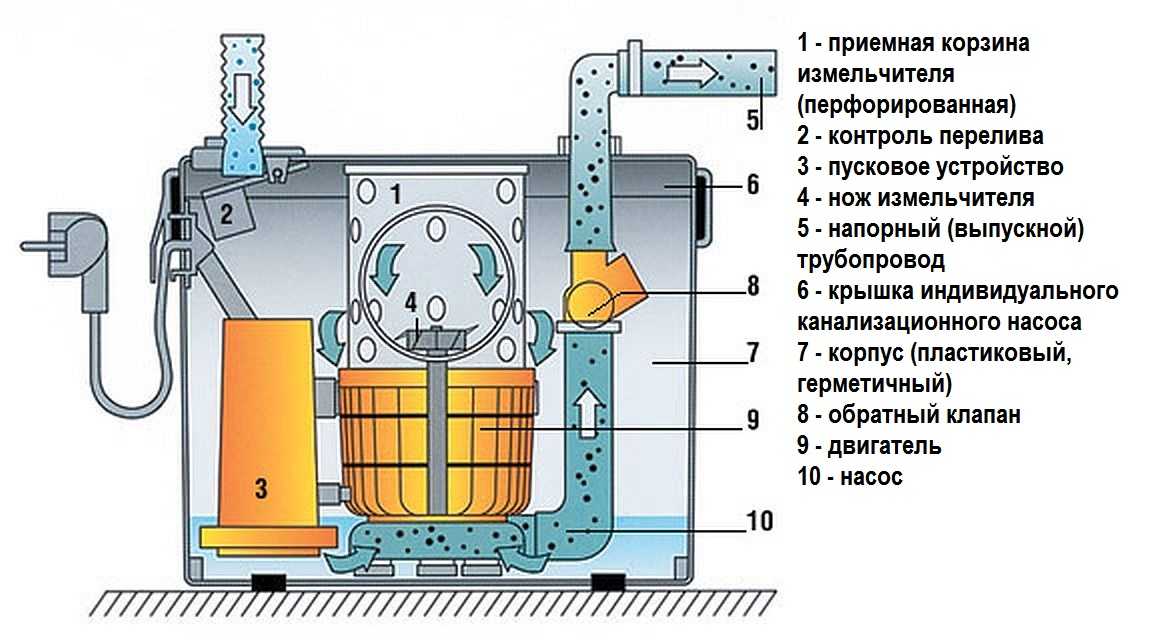

Основными конструктивными узлами сололифта являются:

• герметичный корпус с патрубками и отверстиями;
• двигатель;
• рабочее колесо с режущей кромкой;
• автоматика.

При попадании воды в устройство срабатывает автоматика и включается двигатель. В результате жидкость перекачивается из внутреннего резервуара в напорную трубу. Крыльчатка дополнительно измельчает крупные фрагменты для эффективного удаления взвешенных частиц и предотвращения засорения.

При подключении к мини-насосной станции с помощью тройников большого количества канализационных вводов необходимо учитывать, что производительности насоса может не хватить для перекачивания поступающей жидкости (+)

Корпус Sololift может иметь 2- 5 отверстий для подключения сантехнических приборов. В верхней части устройства находится воздушный клапан, обеспечивающий забор воздуха снаружи при работающем насосе. Это предотвращает остановку. домашнее оборудование.

Стандарт производительности и теоретически рассчитанный на основе количества подающих труб. После покупки оборудования достаточно подсоединить напорный шланг и канализационные трубы к корпусу солофита, а затем включить его в розетку.

КНС для загородного дома

Насосная станция для частого дома обычно имеет внушительные размеры и вкапывается в землю. Готовых конструктивных решений такого типа в Интернете вы не найдете, а для определения ориентировочной стоимости оборудования необходимо созваниваться с менеджерами магазинов или оставлять заявку на сайтах продавцов.

Контейнеры из стекловолокна и пластика более долговечны. Они не требуют никакого ухода и прослужат не менее 50 лет. Станция представляет собой герметичный резервуар с насосами внутри.

Основными элементами КНС для дома являются:

1. Накопительный бак из пластика , стеклопластика, бетона или металла объемом несколько кубометров.
2. . На станциях суточного действия устанавливаются два насоса: рабочий и резервный, задачей которых является подъем сточных вод до определенного уровня для дальнейшего их продвижения по трубам самотеком.
3. Самотечная система водоснабжения (вход и напор), объединяющая внутреннюю канализацию, насосную станцию ​​и последующий коллектор. Система оснащена клапанами, которые позволяют жидкости течь только в одном направлении.
4. Автоматика с поплавковыми выключателями . Рекомендуется устанавливать одновременно 3-4 поплавка, каждый из которых способен включать насос. Стоят они недорого, поэтому не стоит на них экономить.

Большие домашние СПС имеют принцип работы, немного отличающийся от сололифта. Сливной бак закапывается в землю и подключается к дренажу. Когда уровень сточных вод достигает установленной регулировкой отметки, поплавковый механизм закрывает сеть и включает насос.

Откачка воды прекращается только тогда, когда поплавок достигает уровня значительно ниже того, который привел к его включению. Такая схема позволяет реже включать насосное оборудование, снижая эксплуатационные нагрузки.

Дополнительные поплавки предназначены для включения резервного насоса. Уровень воды для их пуска устанавливается несколько выше, чем для основного насоса.

Это позволяет перестраховаться и включать резервное оборудование только в случае неисправности основного.

Фотогалерея

Фото

Расходомер сточных вод

Корзина для фильтрации крупного мусора

Шкафы управления насосным оборудованием

Наполнитель для фильтра КНС

Дополнительно СПС может комплектоваться такими приборами:

9009 90;

контейнеры решетчатые для фильтрации крупного мусора;

шкафы управления и регулировки;

лестница для спуска в контейнер;

вихревой регулятор потока;

Фильтры сорбционные.

Подбор комплекта оборудования должен осуществляться только под контролем специалистов. Это позволит подобрать комплектующие с наиболее подходящими характеристиками и производительностью.

Инструкция по монтажу КНС

Монтаж станций хозяйственно-питьевого водоснабжения осуществляется исключительно квалифицированными рабочими, в связи с высокими требованиями к аккуратности работ и соблюдению последовательности действий.

Невыполнение этого требования может привести к повреждению резервуара или связанных с ним труб. Далее будет рассмотрена пошаговая инструкция по установке SSC для людей, желающих сделать это самостоятельно.

Шаг № 1 . Осуществляется выбор места установки насосной станции. СНиП требует выкапывать резервуар не менее чем в 20 м от стен жилого дома. Если позволяют геодезические уровни, желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.

КНС не следует устанавливать на фасаде дома, возле детских площадок и возле площадок для пикника

Шаг номер 2 . Котлован выкапывается с учетом диаметра емкости и места для удобных монтажных работ. Если грунт идет на экскаватор, то нужно остановить работу на 20-30 см выше проектного уровня. Далее необходимо вручную извлечь землю лопатой, чтобы сохранить целостность грунта.

При рытье ямы под канализационный бачок не нужно делать ее огромной. Диаметра на 1,5-2 метра больше размера самого резервуара будет достаточно

Шаг номер 3 . Выбор типа фундамента для установки СЭС и ее установка. Для этого после рытья ямы оценивают влажность почвы. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона.

А если в котлован постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.

Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты об этом нужно позаботиться заранее.

Емкости КНС имеют юбку или ножки для крепления к фундаменту. В качестве креплений используются анкерные болты, хотя при заливке бетона на грунт в смесь могут быть заделаны и металлические стержни, на которые затем монтируется крепление контейнера.

Не экономьте на размере анкерных болтов. Их оптимальная длина составляет 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в ​​жидкий бетон необходимо согнуть крюком или буквой Г(+)

Шаг №4. Установка емкости КНС на фундамент, ее крепление и подключение к сливному патрубку внутренней канализации. При вертикальном типе станции и большом количестве грунтовых вод емкость необходимо залить бетоном. Для этого вокруг емкости заливают бетон на 20 см выше уровня первой станции жесткости.

Следует учитывать, что после заливки бетона поменять бак будет невозможно, поэтому необходимо рассчитывать его объем с учетом расширения дома и увеличения количества его жильцов

Шаг номер 5 . Станция засыпается мелкозернистым грунтом, максимальный размер зерен которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После заполнения следующей ленты ее заливают водой для усадки и утрамбовывают.

На этом внешний монтаж насосной станции заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапаны и другое вспомогательное оборудование.

В целях безопасности рекомендуется запирать люки канализационных емкостей, так как во время игры дети могут спрятаться в них и потерять сознание

Не лишним будет провести в доме систему аварийного оповещения о критическом уровне бытовых стоков в баке, которая предупредит о неполадках в работе станции.

Типичные ошибки при установке

Из-за неправильной установки бака, его наклона или неправильной засыпки может произойти повреждение стенок бака, труб или подходящих труб. Такие проблемы грозят ручным выкапыванием резервуара и немалыми финансовыми затратами.

Поэтому следует заранее проанализировать типичные ошибки, чтобы не повторять их при установке собственного СПС.

1. Неправильная засыпка. Возможные ошибки: засыпка мерзлым грунтом или крупными камнями, отсутствие ярусности. Результатом может быть оседание грунта с повреждением или сдвигом внутреннего трубопровода.
2. Разный тип засыпки с разных сторон . Если в яму с одной стороны насыпали песок, а с другой землю, то со временем бак может перекосить с повреждением наружных труб или самого бака.
3. Неправильная оценка грунтовых вод , из-за чего происходит сильное проседание всей насосной станции с разрывом труб и повреждением резервуара.
4. Использование клиньев для выравнивания фундаментных плит . Следствием может быть постепенное смещение бака в сторону с разрывом труб.

Только люди с геодезическим образованием и опытом установки подобных конструкций могут оценить правильность монтажа СЭС. Поэтому доверять установку этого дорогостоящего оборудования неспециализированным организациям не стоит.

Обслуживание наружной СНС

Канализационная насосная станция не является оборудованием, которое можно установить и просто довольствоваться его работой. Бак и насосы требуют регулярного осмотра.

Категорически запрещается самостоятельно спускаться в бак или проводить работы по очистке!

Вдыхание канализационных газов может вызвать резкую потерю сознания и смерть, если человека в течение нескольких минут не вытянуть на чистый воздух.

Самый выгодный вариант для регулярной очистки канализационного бака – приобретение противогаза с принудительной подачей воздуха с поверхности

При покупке насосной станции желательно сразу подписать договор на ее обслуживание.

Для доступа к резервуару и проверки оборудования на станциях имеется люк, а в глубоких резервуарах также есть лестница для спуска.

Ежемесячное или ежеквартальное обслуживание должно:

• автоматизация проверки;
• диагностировать работу основного и резервного насосов, проверять уровень масла в них;
• удалить застрявший мусор из фильтров;
• удалить шлам со дна.

В экстренных случаях возможен самостоятельный осмотр цистерны, но он должен проводиться в присутствии помощников, с веревочной страховкой и респиратором.

Выводы и полезное видео по теме

Для полного понимания устройства канализационных станций и происходящих в них гидродинамических процессов рекомендуется ознакомиться с представленными ниже видео.

Принцип работы КНС:

Принцип работы внутридомовой министанции откачки нечистот:

Монтаж средней бытовой канализационной станции:

Насосное оборудование канализационных насосных станций рассчитано на безаварийную работу в течение 8-10 лет, а система резервуаров и трубопроводов может прослужить до полувека.

Поэтому один раз купив и установив насосную станцию ​​при строительстве дома, вы сможете обеспечить комфортное функционирование канализационной системы на десятилетия.

Есть опыт эксплуатации канализационной насосной станции? Поделитесь, пожалуйста, информацией с нашими читателями, расскажите об особенностях установки и использования СПС. Вы можете оставлять комментарии в форме ниже.

Оценка моделей кипения натрия с использованием экспериментов по потере потока KNS-37 | ASME J. of Nuclear Rad Sci.

Пропустить пункт назначения навигации

Научная статья

Сара Перес-Мартин,

Марин Андерхубер,

Лоран Лаборд,

Натали Жиро,

Калоджера Ломбардо,

Лука Аммирабиле,

Константин Микитюк,

Стефан Мимуни,

Кристоф Пенигель,

Вернер Пфранг

Информация об авторе и статье

электронная почта: sara. [email protected]

электронная почта: [email protected]

электронная почта: [email protected]

электронная почта: [email protected]

электронная почта: [email protected]

электронная почта: [email protected]

электронная почта: [email protected]

электронная почта: [email protected]

электронная почта: [email protected]

электронная почта: [email protected]

ASME J of Nuclear Rad Sci . Апрель 2022 г., 8(1): 011310 (15 страниц)

Номер статьи:
НЕРС-21-1049
https://doi.org/10.1115/1.4050769

Опубликовано в Интернете: 3 августа 2021 г.

История статьи

Получено:

4 марта 2021 г.

Пересмотрено:

12 марта 2021 г.

Опубликовано:

3 августа 2021 г.

Просмотры

• Содержание артикула
• Рисунки и таблицы
• Видео
• Аудио
• Дополнительные данные
• Экспертная оценка

Делиться

• Facebook
• Твиттер
• LinkedIn
• MailTo

Иконка Цитировать

Цитировать

Разрешения

Поиск по сайту

Citation

Перес-Мартин С. , Андерхубер М., Лаборде Л., Жиро Н., Ломбардо К., Аммирабиле Л., Микитюк К., Мимуни С., Пенигель С. ., и Пфранг, В. (3 августа 2021 г.). «Оценка моделей кипения натрия с использованием экспериментов по потере потока KNS-37». КАК Я. ASME J of Nuclear Rad Sci . апрель 2022 г.; 8(1): 011310. https://doi.org/10.1115/1.4050769

Скачать файл цитаты:

• Рис (Зотеро)
• Менеджер ссылок
• EasyBib
• Подставки для книг
• Менделей
• Бумаги
• КонецПримечание
• РефВоркс
• БибТекс
• Процит
• Медларс

панель инструментов поиска

Расширенный поиск

Abstract

Расчетные коды, используемые при оценке производительности европейского натриевого реактора на быстрых нейтронах — оценка мер безопасности и средства исследования (ESFR-SMART) и, в частности, их модели кипения натрия, оцениваются с использованием двух потерь потока (LOF) KNS-37. эксперименты, т. е. опыты Л22 и Л29, в которых происходило вскипание и двухфазный режим течения вплоть до высыхания. Хорошо оборудованная экспериментальная установка КНС-37 предоставила очень ценную информацию для понимания физических явлений, происходящих в 37-контактной сборке в условиях LOF, а также экспериментальные данные, которые можно было использовать для проверки вычислительных средств. Коды NATOF-2D, SAS-SFR, TRACE, ASTEC-Na, CATHARE-2, CATHARE-3 и NEPTUNE_CFD использовались в этом упражнении для сравнения различных моделей кипения и заключения об их преимуществах и ограничениях на основе сравнение с экспериментальными данными. Помимо начала кипения, различные подходы к двухфазному потоку натрия определяют способность кода правильно отображать фазы повторного смачивания и образования пустот, а также начало высыхания оболочки. Также показано моделирование, выполненное с помощью подхода вычислительной гидродинамики (CFD) (код NEPTUNE_CFD) с учетом границ раздела жидкость-пар с помощью метода отслеживания границы раздела и сравнения с другими подходами. Представлены выводы по производительности каждого кода, включая улучшения, необходимые для решения возникших проблем. Этот документ представляет собой первый шаг в процессе исследования необходимой оценки моделей двухфазного потока натрия, способных оценить безопасность новых конструкций активной зоны SFR (например, активной зоны с малым объемом пустот) в аварийных условиях, таких как незащищенная потеря потока (ULOF). ) переходные процессы.

Раздел выпуска:

Реакторы следующего поколения/усовершенствованные

Ключевые слова:

кипение натрия,
высыхание,
КНС-37,
системные коды,
коды подканалов,
CFD

Темы:

Кипячение,
охлаждающие жидкости,
Поток (Динамика),
натрий,
натриевые быстрые реакторы,
Температура,
Температурные профили,
Переходные процессы (динамика)

Ссылки

1.

Циге-Тамират

,

Х.

,

Перес-Мартин

,

С.

,

Пфранг

,

Ш.

,

Андерхубер

,

М.

,

Гершенфельд

,

А.

,

Лаборде

,

Л.

,

Микитюк

,

К.

,

Пенигель

,

С.

, а также

Мимуни

,

С.

,

2021

, “

Обзор моделей явлений кипения натрия в узлах быстрых реакторов с натриевым охлаждением

,

J. Nucl. англ. Радиат. науч.

(принято).

2.

Гранзиера

,

М. Р.

, а также

Казими

,

М. С.

,

1980

, “

Двумерная двухжидкостная модель кипения натрия в тепловыделяющих сборках LMFBR

», Массачусетский технологический институт, Кембридж, Массачусетс, отчет энергетической лаборатории № MIT-EL

80

–

011

.

3.

Зелински

,

Р. Г.

, а также

Казими

,

М. С.

,

1981

, “

Разработка моделей для двумерного двухжидкостного кода для кипячения натрия NATOF-2D

», Отчет энергетической лаборатории № MIT-EL 80-030, Массачусетский технологический институт.

4.

Хубер

,

Ф.

,

Кайзер

,

А.

,

матовые

,

К.

, а также

Пепплер

,

Ш.

,

1987

, “

Эксперименты по установившемуся и переходному кипению натрия в 37-контактном пучке

”,

Nucl. англ. Дес.

,

100

(

3

), pp.

377

–

386

.10.1016/0029-5493(87)

-2

5.

Huber

,

Ф.

,

матовые

,

К.

,

Пепплер

,

Ш.

, а также

До

,

Вт

,

1984

, “

Влияние изменений параметров на результаты экспериментов LOF в 37-контактном пучке KNS

»,

11-е совещание Рабочей группы по кипению жидких металлов Гренобль

, Франция, 23–26 октября, стр.

111

–

149

.

6.

Боттони

,

М.

,

Дорр

,

Б.

,

Хоманн

,

С.

,

Хубер

,

Ф.

,

матовые

,

К.

,

Пепплер

,

Ф. В.

, а также

Струве

,

Д.

,

1990

, “

Экспериментальные и численные исследования экспериментов по кипению натрия в геометрии пучка штифтов

”,

Nucl. Технол.

,

89

(

1

), pp.

56

–

82

.10.13182/NT90-A34359

7.

Huber

,

Ф.

, а также

Шлейзик

,

К.

,

1994

, “

Теплогидравлика жидких металлов

»,

Сравнительное исследование термогидравлического компьютерного моделирования кипения натрия в условиях потери потока

, Глава 7

Х. М.

Коттовски-Димениль

, изд.,

INFORUM Verlags- Und Verwaltungs GmbH

, Фрайбург, Германия.

8.

Перес-Мартин

,

С.

, а также

Пфранг

,

Ш.

,

2016

, “

Анализ поведения кольцевых твэлов с высоким выгоранием при переходном режиме CABRI с превышением мощности с помощью кода SAS-SFR», Международный конгресс по достижениям в области атомных электростанций

»,

ICAPP

, Vol.

1

,

Сан-Франциско, Калифорния

, стр.

371

–

380

.

9.

Перес-Мартин

,

С.

, а также

Пфранг

,

Ш.

,

2015

, “

Анализ эксперимента E7 CABRI, переходного процесса со структурированной верхней частью в ограниченных условиях с кодом SAS-SFR

»,

Международная конференция по ядерной технике, материалы, ICONE Makuhari Messe, Тиба, Япония, 17 мая–
21, документ № ICONE23-2040.

10.

Перес-Мартин

,

С.

,

Пфранг

,

Ш.

, а также

Хазельбауэр

,

М.

,

2014

, “

Анализ эксперимента BI1 LOF с одним топливным элементом CABRI-1 с кодом SAS-SFR, включая двухфазное поведение натрия0003

, Том.

1

,

Шарлотта, Северная Каролина

, 6–9 апреля, стр.

506

–

514

3 .

11.

Андерхубер

,

М.

,

Гершенфельд

,

А.

,

Альпы

,

№

,

Перес

,

Дж.

, а также

Зайлер

,

Дж.

,

2015

, “

Моделирование экспериментов по кипению натрия GR19 с помощью кода системы CATHARE 2 и кода подканала Trio U·MC

,

Международное тематическое совещание по термогидравлике ядерных реакторов (NURETH)

,

Чикаго, Иллинойс

, 904 августа. 30–сен. 4, с.

13017

.

12.

Мимуни

,

С.

,

Гуинго

,

М.

, а также

Лавьевиль

,

Дж.

,

2017

, “

Оценка RANS при низком числе Прандтля и моделирование потоков кипения натрия с помощью кода CMFD

”,

Nucl. англ. Дес.

,

312

, стр.

294

—

302

.10.1016/j.nucengdes.2016.07.006

13.

Mimouni

,.

С.

,

Фло

,

С.

, а также

Винсент

,

С.

,

2017

, “

Расчеты CFD карт режимов течения и LES многофазных потоков

»,

Нукл. англ. Дес.

,

321

, стр.

118

—

131

.10.1016/j.nucengdes.2016.12.009

14.

Mimouni

,

14.

Mimouni

,

14.

Mimouni

,

14.

,

С.

, а также

Пенигель

,

С.

,

2020

, “

Моделирование потоков кипения натрия с помощью NEPTUNE_CFD

», CFD4NRS-8: Расчетная гидродинамика для безопасности ядерных реакторов — Семинар ОЭСР/АЯЭ, ноябрь

25

–

27

.

15.

Хубер

,

Ф.

,

матовые

,

К.

,

Пепплер

,

Ш.

,

До

,

Ш.

, а также

Стена

,

№

,

1983

, “

KNS 37-Stabbündle LOF Versuch L22 Auswertung Und Dokumentation

”, PBS-Ber. IV 424 KfK Primärbericht, Карлсруэ, Германия, отчет.

16.

Андерхубер

,

М.

,

Перес

,

Дж.

, а также

Альпы

,

№

,

2017

, “

Валидация системного кода CATHARE 3 для двухфазного потока натрия: направление НИОКР и моделирование ключевых испытаний из программы SIENA

»,

Международное тематическое совещание по термогидравлике ядерных реакторов (NURETH)

,

Xi’ ан, Китай

, 3–8 сентября, с.

20708

.

17.

Хубер

,

Ф.
