Краткий обзор основных схем новогодних гирлянд

В этой статье мы рассмотрим основные типы новогодних гирлянд с точки зрения способов компоновки светящих элементов и схем их соединения.

1. Гирлянды с последовательным включением ламп

Как мы уже знаем из наших исторических обзоров, самые первые электрогирлянды собирались из ламп накаливания разной мощности, рассчитанных на различные рабочие напряжения. Собственно, это и определило основную, или «классическую» схему включения таких гирлянд – последовательную. В этом случае ток от источника питания (в роли которого чаще всего выступает обычная электросеть) последовательно протекает через каждую из лампочек гирлянды. Наверно не будет преувеличением сказать, что по этой схеме и её разновидностям построено подавляющее большинство когда-либо выпускавшихся новогодних электрогирлянд. Рассмотрим их чуть подробнее.

1.1. Гирлянда типа «нитка»

В гирляндах этого типа провод, соединяющий источник питания и последнюю лампу в нитке, проложен цельным куском вдоль всей гирлянды. Сама гирлянда представляет собой как бы нить, начинающуюся у сетевой вилки и заканчивающуюся последней лампочкой в цепи. Иногда такие гирлянды ошибочно принимают за модели с параллельным включением ламп, так как обратный провод может находиться в одной оболочке с проводами, соединяющими отдельные лампочки. Нужно помнить, что главным отличием гирлянд с последовательным включением от гирлянд с параллельным включением является зависимость тока в цепи от каждой отдельной лампы. То есть при перегорании или удалении любой из лампочек вся гирлянда погаснет.

1.2. Гирлянда типа «кольцо»

В этом случае длина проводов, соединяющих источник питания и обе крайние лампы гирлянды, примерно одинакова. Нетрудно заметить, что при одинаковом количестве ламп и расстоянии между ними «полезная длина» у этого варианта будет почти вдвое меньше, чем у предыдущего. Тем не менее, подавляющее большинство советских новогодних гирлянд строилось именно по этому варианту схемы. Объясняется это, вероятно, банальной экономией провода на производстве (помните? «Экономика должна быть экономной»! ), хотя у этого правила были и исключения, например гирлянды «Уют» (см. рис. 2), «Фонарик» и некоторые другие.

Ключевой особенностью всех гирлянд последовательного типа заключается в том, что количество ламп в них жёстко зависит от рабочего напряжения входящих в них ламп и напряжения сети. Например, советские гирлянды могли содержать от 5 до 40 ламп на контур (рис. 3), включаемый напрямую в сеть 220 В.

Таким образом, «классическая» последовательная схема включения ламп накладывает ощутимое ограничение на максимальное количество ламп. Теоретически его можно было бы увеличивать, применяя лампы со всё меньшим рабочим напряжением, однако здесь мы сталкиваемся со вторым очень существенным ограничением последовательной схемы: перегорание одной лампочки приводит к погасанию всей гирлянды. Даже в «кольце», содержащем всего лишь 18 фонариков, поиск перегоревшей лампочки может оказаться довольно муторным делом, чего уж говорить про гирлянды с 40 и более лампами!

2. Гирлянды с параллельным включением ламп

Избежать жёсткого ограничения на количество ламп в одном контуре возможно, перейдя от последовательного включения ламп к параллельному. В этом случае каждая лампа независимо питается от общего источника питания, и соответственно её перегорание не повлияет на работоспособность остальной гирлянды (рис. 5):

Особенно данная схема подходит для гирлянд с лампочками, рассчитанными на работу от сетевого напряжения, например неоновыми (в этом случае каждая из ламп подключается параллельно к общей цепи через небольшой балластный резистор). Примером такой гирлянды могут служить, например, «Неоновые свечи» или львовский «Сюрприз» (рис. 6).

Однако чтобы включить по такому принципу миниатюрные лампы накаливания (максимальное рабочее напряжение которых не превышает 36В), их необходимо запитывать от трансформатора или блока питания, обеспечивающих нужное напряжение. Примером такой гирлянды является «Гирлянда ёлочная мигающая» ленинградского производства (рис. 7):

В этой гирлянде применены мигающие лампы МНМ6,3-0,3 со встроенным биметаллическим контактом, за счёт чего обеспечивается независимое мигание каждой лампы в отдельности, что в совокупности создаёт довольно необычный эффект.

Главным недостатком гирлянд параллельного типа с лампами накаливания является довольно высокий рабочий ток, равный N × (ток одной лампы), в отличие от гирлянд последовательного типа, у которых ток всегда будет равен току одной лампы. Это означает, что при прочих равных гирлянда с параллельной схемой должна иметь более мощный источник питания и более толстые провода. К тому же, гирлянды этого типа очень чувствительны к короткому замыканию в патронах или цоколях ламп, которое может не просто привести к погасанию всей гирлянды, но и к выходу из строя источника питания или срабатыванию защитного автомата электросети.

Как мы видим, параллельное включение теоретически вроде бы позволяет создавать гирлянды с любым количеством ламп, однако на практике оно всё же ограничивается приемлемой мощностью (и соответственно размерами) источника питания, а также толщиной использованных проводов. Это обстоятельство привело к созданию следующего вида гирлянд.

3.

Гирлянды со смешанным (последовательно-параллельным) включением ламп

3.1. Гирлянда типа «многоконтурное кольцо»

Увеличить количество ламп в одной гирлянде, не используя мощного источника питания и не повышая толщины проводов, позволяет смешанное (последовательно-параллельное) включение ламп на сетевое напряжение. Такие гирлянды содержат в себе сразу несколько последовательных контуров, включённых параллельно (рис. 4):

Как видим, дополнительные контуры позволяют практически неограниченно наращивать количество ламп в одной гирлянде. Кроме этого, если установить в каждый из контуров лампу с прерывателем («мигающую»), можно получить очень красивый декоративный эффект их хаотического перемигивания. Именно по этому принципу была построена советская двухконтурная новогодняя электрогирлянда «Салют» (рис. 9):

Зарубежные модели, использующие аналогичный принцип, могут содержать до 5 контуров и до 200 или более ламп в одной гирлянде. Не будет преувеличением сказать, что по этой схеме построено подавляющее большинство современных гирлянд с прямым питанием от сетевого напряжения и контроллером световых эффектов (в этом случае каждый из контуров питается от своего канала контроллера). Такие гирлянды могут иметь несколько типичных конфигураций, которые мы рассмотрим подробнее.

3.2. Гирлянда типа «многоконтурная нитка»

Последовательно-параллельная схема включения ламп является базовой для построения практически всех многоконтурных гирлянд с контроллером световых эффектов. Однако проще всего понять принцип её работы можно именно на гирляндах типа «многоконтурная нитка», где количество посторонних ответвлений и прочих сбивающих с толку «отвлекающих манёвров» минимально (рис. 10):

Наиболее часто встречаются варианты с 4 и 2 контурами (в первом случае каждый из имеющихся в гирлянде цветов управляется раздельно, а во втором цвета группируются по парам, чаще всего «красный-жёлтый» и «синий-зелёный»). Для управления ими используются соответственно 4- и 2-канальные контроллеры (они НЕ взаимозаменяемы!)

3.3. Гирлянда типа «сетка»

С появлением смешанной схемы количество гирлянд, построенных на её основе, стало расти как на дрожжах. Второй очень популярный вариант известен в обиходе как «сетка», так как имеет соответствующую конфигурацию (рис. 12):

На самом деле это всё та же «многоканальная нитка», уложенная определённым образом (рис. 13):

Обратите внимание, что в «сетке» обязательно присутствуют «лишние» провода, выполняющие исключительно несущую функцию (на рисунке они показаны серым пунктиром).

3.4. Гирлянда типа «занавес»

Это ещё один популярный форм-фактор новогодних гирлянд, в первую очередь предназначенный для украшения больших вертикальных поверхностей – окон, витрин, стен и т.д. На самом деле, он представляет собой всё ту же «многоканальную нитку», но разделённую на части, объединённые общим горизонтальным проводом (рис. 14):

На рисунке 14 серым пунктиром показаны границы между «нитками» занавеса (все провода в пределах одной нитки увязываются в один жгут).

3.5. Гирлянда типа «сосульки»

По сути, это несколько видоизменённый (и чуточку упрощённый) вариант предыдущей гирлянды типа «занавес». Отличается он тем, что в разных нитках присутствует разное количество ламп, а также отсутствием упорядоченности в управляемых цветах. Чаще всего гирлянды этого вида бывают вообще одноцветными, причём могут вовсе не содержать контроллера (рис. 15):

4. Гирлянды со светодиодами

Все показанные выше схемы были построены с использованием миниатюрных лампочек накаливания низкого напряжения (3-24В). Они в полной мере подходят для ретро-гирлянд, выпущенных вплоть до 90-х годов прошлого века. Однако на сегодняшний день основная масса электрогирлянд строится на основе светодиодов. Действительно, светодиоды потребляют меньшую мощность, и при этом дают больше света и обеспечивают более яркие и чистые цвета. Что при этом меняется в схемах?

На самом деле, ничего существенного. Кроме одного нюанса: так как в отличие от лампы накаливания светодиод должен запитываться не стабильным напряжением, а стабильным током, любые цепи со светодиодами должны иметь стабилизатор тока или токоограничивающий элемент (в простейшем случае – резистор).

4.1. Гирлянды с последовательным включением светодиодов

Когда несколько светодиодов подключены последовательно к источнику постоянного напряжения, должно выполняться два главных условия:

N × U_LED < U_c и
I = U_с / [N × (U_LED/I_LED) + R] < I_LED,

где N – количество светодиодов в цепочке, U_LED – номинальное падение напряжения на светодиоде, U_c – напряжение сети (230В), I_LED – номинальный ток одного светодиода, I – общий ток в цепи гирлянды, R – сопротивление балластного резистора. Схема в этом случае будет выглядеть, как показано на рис. 16:

Мощность резистора должна быть подобрана таким образом, чтобы при работе гирлянды он не перегревался. Неправильный подбор резистора (что, к сожалению, иногда встречается у гирлянд китайского кустарного производства) может привести даже к воспламенению гирлянды!

4.2. Гирлянды с параллельным включением светодиодов

Параллельное включение светодиодов встречается, в основном, в гирляндах с питанием от батареек и от розеточных адаптеров постоянного тока. Схема включения в этом случае полностью аналогична параллельному включению обычных ламп, однако каждый диод должен содержать индивидуальный балластный резистор (рис. 17):

По схеме можно видеть, что чем больше будет разница между напряжением батареи и рабочим напряжением светодиодов, тем больше будут суммарные потери на балластных резисторах. По этой причине производители гирлянд стараются сделать напряжение батареи максимально близким к номинальному напряжению используемых светодиодов (обычно 3–3,6В). Иногда в гирляндах с батарейным питанием пренебрегают установкой резисторов, в этом случае ограничение тока обеспечивается внутренним сопротивлением батареи, чего делать не следует. Это приводит к повышенной скорости расхода заряда батареи, а также к перегрузке и выходу из строя отдельных светодиодов.

---

Итак, мы рассмотрели основные схемы, по которым строятся новогодние гирлянды, а также основные конфигурации («нитка», «кольцо», «многоканальная нитка», «сетка», «занавес», «сосульки»), соответствующие этим схемам. Понимание принципа, по которому построена та или иная гирлянда, существенно облегчает её ремонт. Впрочем, ремонту у нас посвящены специальные статьи прошлых лет:

Советы по восстановлению работоспособности новогодних гирлянд

Ремонтируем светодиодную гирлянду

Приглашаем ознакомиться!

схема, дождь, штора на окно, самостоятельный ремонт

Светодиодные гирлянды пришли на смену обычным. Они выгодно отличаются от морально устаревших ламп накаливания своими характеристиками – долгим сроком службы, надежностью, эффективностью и безопасностью. Светодиодные rgb гирлянды используются в праздничной иллюминации, подсветке зданий и деревьев, в рекламе. Гирлянды отличаются своей конструкцией, характеристиками и схемой подключения. Можно выполнить ремонт гирлянды светодиодной своими руками – для этого требуется ознакомиться с конструктивными особенностями изделия.

Содержание

1. Типы LED гирлянд
2. Конструкция и схема гирлянды
3. Схема гирлянды на светодиодах
4. Основные причины неисправностей
5. Некачественная пайка
6. Перегорел светодиод
7. Хаотические мигания лампочек
8. Не горит часть гирлянды
9. Тусклый свет
10. Создание гирлянды своими руками

Типы LED гирлянд

Светодиодная гирлянда «Бахрома»

Светодиодная электрогирлянда характеризуется такими параметрами как мощность, число светодиодов, схема строения, длина.

По конструкции изделия бывают:

• Традиционные. Представляют собой нить, на которой закреплены диоды. Имеют длину 5-12 метров.
• Световые занавесы — «дождь» или «водопад». Несколько светящихся нитей закреплены через определенный промежуток на одной.
• Бахрома. Гирлянда-штора на окно светодиодная является разновидностью дождиков, отличается меньшей длиной и разным уровнем нитей.
• Световые сетки. Нити соединены в сеть.
• Гирлянды для деревьев, которые называются клип-лайт.
• В форме шаров и сосулек.

Каждый из перечисленных видов находит свое применение в разных сферах.

Классифицировать гирлянды можно и по типу питания. Есть устройства, которые питаются от сети – их просто нужно включить в розетку. Изделия второго типа требуют подключения через понижающий трансформатор, так как работают от напряжения 12 В или 24 В. Они более безопасны – даже при повреждении изоляции человеку не угрожает опасность.

Конструкция и схема гирлянды

Плата блока управления светодиодной гирлянды

Внешне светодиодная гирлянда ничем не отличается от обычной. В ней также есть провода, лампы и управляющий блок, который является важнейшим элементом.

Блок представляет собой маленькую пластиковую коробку с кнопками, с помощью которых можно менять режим работы. Обычно изготавливается в качественном корпусе с уровнем защиты IP44. Уровень защиты зависит от помещения, в котором будет установлена гирлянда. На улице потребуются морозостойкие изделия. Внутри блока расположены припаянные провода. Также внутри есть плата, на которой припаяны контроллер, тиристоры, резисторы, конденсатор и диодные мосты. Дорогие модели могут быть оснащены предохранителем.

Схема гирлянды на светодиодах

Схема светодиодной елочной гирлянды

На блок питания поступает сетевое напряжение. Оно проходит через диодный мост и резисторы, затем его сглаживает конденсатор, после чего напряжение подается на питающий контроллер. При замыкании кнопки происходит переключение режимов. Контроллер управляет тиристорами, число которых зависит от количества каналов подсветки. После прохождения тиристоров напряжение поступает на светодиоды.

От количества выходов зависит разнообразие цветов подсветки. Если есть всего 2 линии, гирлянды будут работать в двух режимах – по очереди тускнуть и загораться. Более дорогие изделия могут иметь большее число каналов.

Основные причины неисправностей

Микросхема, являющаяся главным рабочим элементом, перегорает редко. К самым частым поломкам можно отнести:

• Некачественный контакт на проводах.
• Поломка одного из светодиодов.
• Неполадки с конденсатором.
• Перегорел резистор.
• Проблемы с диодным мостом или тиристорами.

Схема китайской гирлянды на лампочках может использовать дешевые некачественные компоненты, которые придется заменять.

Некачественная пайка

При отсутствии работы секции светодиодов необходимо проверить контакты платы

Если перестала работать гирлянда, в первую очередь проверяется качество соединений питающих и отходящих проводов. При слабом контакте устройство не будет получать напряжение. Эта проблема распространена в дешевых китайских гирляндах. Они производятся с использованием тонких жил, которые легко ломаются в местах соединения.

Для обеспечения надежного соединения места контакта нужно залить толстым слоем термоклея.

Перегорел светодиод

Прозвон проводов гирлянды мультиметром

В гирлянде светодиоды подключены последовательно. Если перегорел один элемент, работать перестанет вся цепочка. Ремонтировать схему нужно путем замены неработающего компонента. Для определения сломавшейся лампочки потребуется мультиметр. К концам щупов нужно ниткой примотать тонкие иголки для проверки диодов. Острие должно выступить на 5-8 мм. Сверху все нужно замотать плотным слоем изоленты.

В первую очередь гирлянду нужно отключить от электрической сети. Проверка начинается с последнего диода, так как именно к нему напрямую проводится провод питания с блока управления.

Светодиоды припаяны, поэтому просто их вытащить, как обычную лампочку, не получится. Для проверки придется прокалывать изоляцию до появления медных жил. Мультиметр должен быть переведен в режим прозвонки. После нужно последовательно прокалывать питающие проводки рядом с каждым подозрительным светодиодом по всей длине цепи.

Если используется гирлянда на 12 или 24 В, от прикосновений щупами диод должен загореться. При питании 220 В нужно проверять показания, полученные мультиметром. Они будут практически одинаковы у рабочих элементов, на неисправном диоде будет зафиксирован обрыв. При таком методе нарушается целостность изоляции. Если проверялась уличная гирлянда, использовать ее можно будет только в помещении.

Хаотические мигания лампочек

При хаотичном моргании проблема заключается в электролитическом конденсаторе

При включении гирлянды может наблюдаться ситуация, когда диоды хаотично загораются с разной яркостью. Такое мерцание не связано с режимами работы и заводским эффектом, а вызвано именно проблемами в самой гирлянде.

Вероятная причина такого эффекта – пробой электролитического конденсатора. Он может вздуться, и это будет хорошо заметно невооруженным глазом. Сломанный компонент нужно заменить на аналогичный по номиналу. Значение емкости указано на корпусе элемента.

Если замена конденсатора не помогла, мог перегореть резистор. Для его проверки потребуется тестер. По маркировке нужно узнать номинальное сопротивление, а затем сверять с измеренным значением. При несоответствии параметров резистор нужно заменять на новый. После замены лампочки должны перестать мигать.

Не горит часть гирлянды

Проверка платы переподключением проводов

Отсутствие работоспособности одного из каналов может быть вызвано двумя причинами. Эти неполадки связаны с компонентами схемы – пробой тиристора или диода. Для проверки нужно отделить один проводок с нерабочего канала и подключить на соседний, заведомо исправный. Если он также не работает, неисправность связана с тиристором или диодом. Их нужно проверить мультиметром и заменить на новые.

Тусклый свет

Светодиоды на отдельном канале могут тускло гореть по сравнению с остальными. Это не связано с работой схемы контроллера, прозвонка компонентов также не даст результатов. Наиболее вероятная причина – провода. Их нужно осмотреть на наличие обрывов и перегибов. После нахождения проблемного участка нужно взять паяльник, разобрать провода и установить новые отрезки. Место контакта нужно надежно заизолировать с помощью термоусадочной трубки.

Создание гирлянды своими руками

Светодиоды для изготовления гирлянды

Гирлянда из светодиодов своими руками может быть не хуже магазинной. Создать ее несложно. Для этого понадобятся:

• паяльник;
• изолента;
• термоусадочная трубка;
• светодиоды;
• резисторы;
• блок питания.

Изготовление светодиодной гирлянды своими руками

Алгоритм работы следующий:

• Определение расстояния между диодами.
• Нанесение маркером меток на проводе в тех местах, где будет установлена лампа.
• Удаление в помеченных местах изоляции.
• Нанесение на участки припоя.
• Закрепление на припой светодиодов.
• Изоляция соединений. Также нужно сделать герметизацию с помощью силиконового герметика.
• Подключение токоограничивающего резистора и блока питания.

Для проверки системы можно подключить аккумуляторные батарейки или блок питания от зарядки смартфона.

Как там новогодние огоньки

Новогодние праздники приходят как всегда неожиданно и приносят с собой массу приятных хлопот. Самое время подумать о подарках, в первую очередь детям, взрослым накрыть на стол, подобрать хорошую музыку и обязательно поставить елку, которую наряжать, чтобы гостям было весело и уютно. И первое, что нужно повесить на елку, это, конечно же, елочные гирлянды. Все остальные игрушки, как правило, вешают после гирлянд. Далее речь пойдет об устройстве множества разных новогодних гирлянд – старых и современных.

В давние времена, когда электричества не было, а Новый год уже праздновали, на елке зажигали специальные новогодние свечи. Это украшение было очень пожароопасным. Но эти времена уже прошли, все стали пользоваться электрическими гирляндами.

Это были обычные маленькие лампочки от фонарика или от подсветки шкалы в радиоприемнике, соединенные последовательно. Из этих лампочек энтузиасты делали гирлянды в основном своими руками. Просто взяли в руки паяльник, который, конечно, умел им пользоваться, взяли проволоку и лампочки, и через некоторое время на елке уже висела новогодняя гирлянда.

Чуть позже новогодние гирлянды стали выпускать промышленным способом. Использовались малогабаритные патроны для ламп и цветные плафоны различной формы. Иногда плафоны делали прозрачными, а сами светильники раскрашивали.

Мигающие огни и поворотники

Но спокойно смотреть на светящуюся новогоднюю гирлянду как-то невесело, хочется, чтобы душа обернулась. Видимо, этому способствует какое-то мерцание гирлянды. Вообще мигающая гирлянда привлекает своей красотой, и даже ожиданием какого-то чуда или сюрприза. Если гирлянд несколько, то можно получить различные световые эффекты, например, бегущий огонь, бегущую тень, бегущие двойки и тройки, а также множество других интересных эффектов.

После разработки таких конструкций радиолюбителями эти схемы публиковались в радиолюбительских журналах, как правило, в ноябрьских номерах. Но журналы эти, в условиях социалистической бесхозяйственности, прибывали с опозданием чуть ли не на целый месяц, так что к Новому году можно было сделать только прошлогоднюю мигалку.

В качестве элементной базы использовались микросхемы малой степени интеграции, в первую очередь К155 и К561 и их разновидности. В качестве примеров можно привести схему из журнала «Радио» №11 за 2002 г.

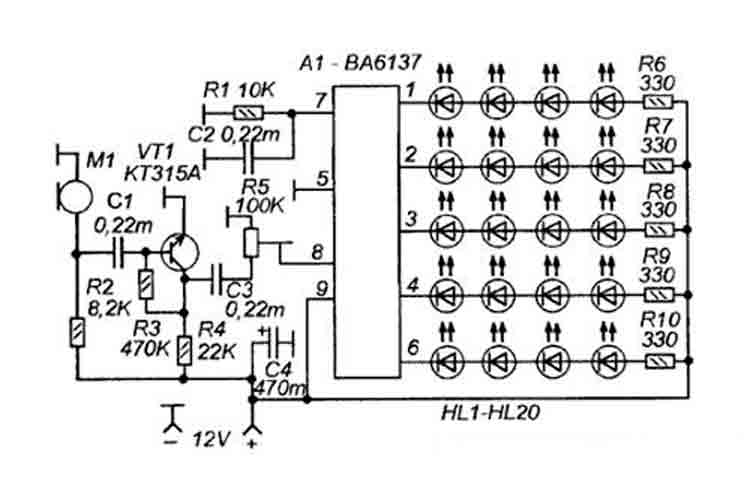

В этом журнале автор И. Потачин опубликовал сразу несколько схем управления гирляндами. Самая интересная схема называется «Музыкальные гирлянды».

Основой схемы является счетчик DD2 типа К561ИЕ16, который через ключи на микросхеме DD3 и транзисторы VT4…VT7 управляет четырьмя светодиодными гирляндами. Самое интересное, что в качестве задающего генератора используется микросхема музыкального синтезатора УМС8-01. Такие микросхемы использовались когда-то для озвучивания детских игрушек и музыкальных звонков: они просто воспроизводили записанные в них мелодии.

Итак, в этой схеме выходной звуковой сигнал также используется для тактирования счетчика. Можно только догадываться, как будут выглядеть картинки, генерируемые светодиодами, на фоне этого звука. Естественно, музыка тоже звучит через динамик.

Далее в этом же журнале в той же статье было опубликовано еще несколько схем того же автора, но уже с использованием мигающих светодиодов. Вот расчеты светодиодных гирлянд.

В журнале «Радио» №11 за 1995 г. была опубликована схема под названием «Автоматический блок управления гирляндой» А. Чумакова. Схема обеспечивает попеременное плавное зажигание и гашение гирлянды со скоростью, заданной блоком управления. Схема устройства представлена ​​на рис. 1.

Рисунок 1. Схема блока автоматического управления гирляндой

Если внимательно присмотреться, то схема представляет собой симисторный регулятор мощности, выполненный на двухбазовом транзисторе КТ117А. Только скорость заряда конденсатора меняется не вручную переменным резистором, а переключением отдельных резисторов с помощью счетчика — дешифратора К561ИЕ8. Для сравнения на рис. 2 приведена схема фазового регулятора мощности на двухбазовом транзисторе КТ117.

Рис. 2. Схема цепи фаз питания

Микроконтроллерное управление новогодней гирляндой

По мере появления конструкций на микроконтроллерах в радиолюбительском творчестве, рождественские мигалки, или как их уважительно называют «автоматы световых эффектов», также стали разрабатываться на микроконтроллерах. Самая экзотическая конструкция была опубликована в журнале «Радио», №11, 2012 г., с. 37 под названием «Сотовый телефон водит новогоднюю гирлянду» А. Пахомова.

За основу конструкции взята плата от неисправной китайской гирлянды. Автор пишет, что его привлекла оригинальность выходного каскада, управляемого прямо с МК. Он вспоминает те мигалки, которые были построены на микросхемах серии К155, мощных тиристорах КУ202 (других просто не было), да и в целом на такую ​​мигалку можно было поставить елку.

И тут достаточно было поменять контроллер на неисправной плате, написать программу со световыми эффектами и дополнить ее какой-нибудь панелью управления. Этим пультом был старый телефон Siemens C60, валявшийся без дела. В качестве управляющего использовался микроконтроллер AT89C51. Что из этого получилось показано на рисунке 3.

Рисунок 3. Микроконтроллерная схема управления новогодней гирляндой (нажмите на картинку для увеличения)

Хотя этот контроллер уже устарел и снят с производства, он является одной из лучших разработок Intel, позже выпущенный Atmel. Дизайны на этом МК никогда не зависают, им не нужен сторожевой таймер. Система команд настолько хороша, что до сих пор остается неизменной, несмотря на появление новых моделей семейства MSC-51.

Простая светодиодная мигалка

Чуть выше статьи А.Пахомова в том же журнале «Радио» №11, 2012 г. статья И.Нечаева «Из деталей КЛЛ. Светодиодная мигалка для елочной игрушки Схема выполнена на трехцветном светодиоде и трех симметричных динисторах ДБ-3, «извлеченных» из материнских плат от неисправных энергосберегающих ламп.

Рисунок 4. Схема простой светодиодной новогодней гирлянды

Каждый канал трехцветного светодиода управляется своим релаксационным генератором, собранным на БД-3. Рассмотрим работу схемы на примере одного канала, например, красного.

Конденсатор С1 заряжается через резистор R3 от выпрямителя R1, VD1 до напряжения пробоя динистора VS1 (32В). Как только динистор открывается, конденсатор С1 разряжается через красный элемент трехцветного светодиода, резистор R4 и динистор VS1. Далее цикл повторяется.

Красный, зеленый и синий элементы трехцветного светодиода имеют собственные генераторы и работают независимо друг от друга. При этом частота каждого генератора отличается от другого, поэтому вспышки происходят с разным периодом. Конструкция помещена в прозрачный корпус и может использоваться, например, как верхушка елки. Если добавить в схему белый светодиод HL2, то цветные вспышки будут происходить на белом фоне.

Можно было бы привести еще много описаний конструкций отечественных радиолюбителей, старых или новых, хороших или плохих, но все они были изготовлены практически в единичных экземплярах. Современные магазины полностью завалены электроникой китайского производства. Даже новогодние гирлянды и те китайские, к тому же они сейчас никуда не годятся. Посмотрим, что спрятано внутри.

Контроллер китайской новогодней гирлянды

Внешне все выглядит очень просто. Небольшая пластиковая коробочка с одной кнопкой, в которую входит сетевой шнур с вилкой, и выходит четыре гирлянды. При включении гирлянды сразу начинают показывать все световые эффекты по очереди. Таких эффектов 8, на что указывают надписи под кнопкой. Одним нажатием кнопки вы можете просто переключиться непосредственно на желаемое световое изображение.

Если открыть коробку, то внутри все тоже довольно просто, как показано на рисунке 5.

Рисунок 5

Здесь можно рассмотреть все детали. Микроконтроллер, как всегда, выполнен в виде капли из черного компаунда, возле него кнопка управления, электролитический конденсатор, одиночный диод и три выходных тиристора.

На плате есть место для четвертого тиристора, и если его припаять, то получится еще один дополнительный канал. В контроллере этот канал, как правило, тоже прошит. Только наши китайские друзья спасли один тиристор. Те, кто хоть раз вскрывал такие блоки управления, уверяют, что в некоторых коробках запаяно всего два тиристора. Экономика должна быть экономичной! Наш еще советский лозунг.

Несмотря на такой небольшой размер, тиристоры PCR406 имеют обратное напряжение 400В, а прямой ток 0,8А. Если считать, что нагрузка потребляет ток всего 25% от максимального, то при напряжении 220В можно коммутировать мощность 220*0,2=44 (Вт).

На рисунке 6 показана печатная схема, по которой можно набросать принципиальную схему, что уже неоднократно делалось. Здесь видны отверстия под четвертый тиристор, как раз тот, что сохранился.

Рисунок 6

Экономия коснулась и диодного моста: вместо четырех диодов на этой плате используется только один. А все остальное соответствует схеме, показанной на рисунке 7.

Рисунок 7

Сетевое напряжение выпрямляется диодным мостом VD1…VD4 и через гасящий резистор R1 поступает на 10-й вывод микроконтроллера. Для сглаживания пульсаций выпрямленного напряжения сюда же подключен электролитический конденсатор С1. Ток потребления микроконтроллера очень мал, поэтому в дальнейшем вместо моста из четырех диодов китайцы решили сделать один.

Небольшое замечание по поводу повышения надежности всей схемы в целом. Если параллельно конденсатору С1 припаять стабилитрон с напряжением стабилизации 9. ..12 В, то вероятность выхода из строя микроконтроллера или просто взрывов тиристоров сильно снизится.

Отдельного внимания заслуживает резистор R7, подключенный к выводу 1 микроконтроллера напрямую от сетевого провода. Это делается для синхронизации с сетью с целью фазового управления питанием. Это именно то, что работает, когда лампы гирлянды загораются или гаснут.

С правой стороны микроконтроллера расположены выходы управления тиристорами и кнопка управления, о которой было сказано выше. Тиристоры включаются в момент появления высокого уровня на соответствующем выходе МК, тогда загорается соответствующая гирлянда.

Иногда требуются новогодние гирлянды большой мощности, от нескольких сотен ватт и выше. В этом случае рассматриваемую схему можно использовать как «мозг», достаточно просто дополнить ее мощными симисторными ключами. Как это сделать показано на рисунке 8.9.0003

Рисунок 8. Схема новогодней гирлянды большой мощности (нажмите на картинку для увеличения)

Здесь следует обратить внимание на то, что питание МК осуществляется от отдельного источника, гальванически развязанного от сети .

Светодиодные фонари

В них используется тот же контроллер с одной кнопкой, те же тиристоры, но вместо лампочек гирлянды состоят из светодиодов трех или четырех цветов. Каждая гирлянда содержит не менее 20 светодиодов с токоограничивающими резисторами.

Причем конструкция такой гирлянды просто китайская загадка: в первой половине гирлянды к каждому светодиоду припаян резистор, а остальные десять штук просто соединены последовательно. Опять экономим сразу десять резисторов.

Такая конструкция, видимо, объясняется технологией производства. Например, на одной линии собирают первую половинку, которая с резисторами, а на другой линии без резисторов. Дальше остается только соединить две половинки в одну. Но это только догадка.

Будем надеяться, что у вас все в порядке, по крайней мере, с новогодними гирляндами. Поэтому наряжайте елку, накрывайте праздничный стол, приглашайте гостей, встречайте Новый год. С Новым годом, товарищи, друзья, господа! Вот так больше нравится.

См. также по этой теме:Советы по ремонту гирлянд к китайскому Новому году

Борис Аладышкин

Уйсан — Энциклопедия Нового Света , буддийский философ и близкий друг Вонхё (원효 元曉617-686). В 661 году он отправился в Танский Китай и изучил доктрину Хуаянь (華嚴), основанную на

Аватамсака-сутра ( Сутра гирлянды ), под Чжияном (Чих-йен, 智儼) (602 — 668). В 670 году он вернулся в Корею, чтобы предупредить короля Мунмо, что китайцы планируют вторжение в Силла. Силла предотвратил нападение, и в 676 90 136 90 137 году н. э. король спонсировал строительство монастыря Пусок на горе Тэбэк и назначил его настоятелем Исанга. Этот монастырь стал центром корейского буддизма хваэм (хуа-йен 華嚴; пиньинь: хуаян; японский: кэгон; санскрит: аватамсака) — традиции, которая учила взаимопроникновению всего сущего: все вещи состоят из элементов всего остального и все индивидуумы существуют и возникают друг в друге. Буддизм хваом стал преобладать на Корейском полуострове и обеспечил идеологическую поддержку политической системы государства Объединенная Силла (668–669 гг.).35).

Содержимое

• 1 срок службы
  • 1.1 Уйсан и Вонхё
  • 1.2 Исследование династии Тан
• 2 Возвращение в Силла
  • 2.1 История Сонмё (Шанмяо)
• 3 Философия Хвэм
• 4 письма
• 5 См. также
• 6 Примечания
• 7 Каталожные номера
• 8 кредитов

Главной работой Ысана было Хваэм Илсын Пеопке до ( Пояснительная диаграмма мировой системы Гарланд. ) Он был близким другом монаха Вонхё, и обе их биографии записаны в Самгук Юса ( Меморабилии трех королевств ), одном из старейших сохранившихся корейских документов, написанном Ирионом (1206-1289) . Известная корейская легенда повествует о Сонмё, молодой женщине, которая влюбилась в Уйсана и, поскольку он дал обет безбрачия, бросилась в море и превратилась в дракона, чтобы защитить его.

Жизнь

Уйсан и Вонхё

Почтенный Уйсан родился в 625 году в дворянском сословии. В 644 году (тринадцатый год правления королевы Сондок) он стал монахом в храме Хванбокса (Хванбок) в Кёнджу (Кёнджу). После принятия обета он изучал Соп дэсоннон и Школу только разума. В 650 г. г. н.э. г. Уйсан и его друг по дхарме Вонхё (元曉) отправились в Танский Китай, чтобы изучать преподаваемые там буддийские философии. Им не удалось покинуть полуостров, и они не могли пройти дальше границы северного королевства Когурё, поэтому Уисанг изучал теорию Природы Будды и другие дисциплины под руководством Бодока.

Вонхё и Уйсан решили повторить путешествие в 661 году, на этот раз по морю, и отправились в гавань Танджугье, на территории Пэкче. Когда они прибыли, была буря, и им пришлось укрыться в том, что они приняли за земляную пещеру, но на самом деле это было кладбище. Ночью Вонхё почувствовал жажду и промок от того, что казалось сосудом с освежающей водой. Утром он увидел, что это действительно был старый череп, наполненный солоноватой дождевой водой, и получил откровение, что все явления возникли из сознания. Он решил, что путешествовать в поисках истины не нужно, и повернул назад, а Уйсан отправился в Китай один.

Изучение династии Тан

Прибыв в Янчжоу в нижнем течении реки Янцзы, Исан отправился в монастырь Чжисян на горе Чжуннань, где учился у Чжияня (智儼, 602–668), второго патриарха школы Хуаянь, который, по легенде, ожидал его прибытия. Говорят, что прибытие Исанга в монастырь Чжисян было ожидаемо Чжияном, и он быстро стал одним из его главных учеников вместе с Фазаном (法 藏, 643–712), который в конечном итоге был признан третьим патриархом школы. Уисанг стал знатоком доктрины Хуаянь (華 嚴), основанной на Аватамсака-сутре ( Сутре гирлянды ). Когда Чжиянь умер в 668 году, Исанг стал одним из лидеров развивающейся китайской традиции хуаянь.

Возвращение в Силла

В 670 году Исанг узнал от двух корейских посланников, задержанных в столице династии Тан, что Китай планирует вторжение в Силла. Исанг немедленно вернулся в Корею, чтобы предупредить короля Мунму (годы правления 661–680), и Силла смог предотвратить нападение. Частично из благодарности король спонсировал строительство монастыря Пусок на горе Тэбэк в 676 г. н.э. г. и назначил его настоятелем Исанга. Этот монастырь стал центром изучения Аватамсака , а Уйсан стал основателем Хваом (Хуаян по-китайски) в Силла. Уйсан построил еще десять храмов школы Хваом в разных местах Кореи и распространял ее учение по всему полуострову. Он стал настолько широко известен в Корее, что, как говорят, более трех тысяч студентов собрались, чтобы послушать его лекции.

Уисанг игнорировал преобладающую социальную иерархию и отводил видные должности в своей буддийской общине людям всех социальных классов; один из его учеников, Джинджон, был из низших классов, а Джитон был рабом в доме дворянина. Анекдот иллюстрирует его заботу о благополучии людей. Король Мунму, объединивший три королевства, снова и снова заставлял людей строить и восстанавливать крепости. Однажды, когда Уйсан услышал, что король приказывает людям предоставить рабочую силу для строительства новой крепости, он отправил письмо королю Мунму, в котором говорилось: «Если король правит людьми правильно, даже крепость можно построить. просто линия на земле. Тогда люди не посмеют переступить черту, и несчастье сменится удачей. Но если царь правит несправедливо, то, хотя и воздвигнута самая большая крепость, не избежать беды». Прочитав письмо Уйсанга, король отменил проект строительства новой крепости.

Уисанг очень строго соблюдал обеты и жил аскетической жизнью; его единственным имуществом были его одежды и чаша для милостыни. Однажды король Мунму, уважавший Уйсанга, подарил ему дом и рабов. Уисанг отказался, сказав: «Мы, монахи, одинаково относимся к людям, независимо от того, принадлежат ли они к знатному сословию или ниже. Как я могу иметь рабов? Мир Дхармы — мой дом, и я доволен тем, что живу своей чашей для подаяния».

Он скончался в возрасте 77 лет в 702 году н. э. Во многом благодаря усилиям Исанга философия хваом стала доминировать в корейской буддийской схоластике. Его учениками, которых называли «десятью мудрецами Уйсана», были мастера Оджин, Джитон, Пёхун, Джинджон, Джинджанг, Доён, Янвон, Санвон, Нынгин и Уиджок.

История Сонмё (Шанмяо)

Когда Уйсан прибыл в Китай, он принял приглашение погостить у нескольких буддийских мирян. Их дочь Сонмё (Шан-мяо) влюбилась в него, но он давно поклялся в безбрачии и поэтому не мог принять ее. Затем Сонмё решил навсегда стать его учеником и поклялся защищать его. Вокруг жертвы Сонмё выросли различные популярные легенды. Рассказывают, что, когда почтенный Уйсан решил вернуться в Корею, она приготовила для него коробку с подарками, в которой были буддийские артефакты и облачения. Когда она добралась до гавани, корабль Усианга уже отплыл и был далеко вдали. Глубоко разочарованная, она помолилась и бросила коробку в океан. Ветер нес коробку по воде, пока она не достигла корабля Уйсанга. Вдохновленная этим чудесным событием, Сонмё молилась, чтобы она могла превратиться в дракона, чтобы она могла безопасно привести корабль Уйсана в Корею. Когда она бросилась в воду, она превратилась в дракона и смогла провести корабль через опасные воды. ^{[1] [2]}

В другой версии истории Уйсан останавливался в доме семьи Сонмё, когда сама Сонмё предупредила его, что Китай планирует напасть на Силла. Он немедленно отправился предупредить своих соотечественников. Сонмё бросился за ним и обнаружил, что его корабль уже далеко в море. В отчаянии она бросилась в море и утонула. Эта высшая жертва превратила ее в дракона-хранителя, который защищал Уйсана на его обратном пути в Корею. В Корее Уйсан нашел идеальное место для храма на горе Понхван-сан, но оно было занято сельскими жителями, которые отказались переезжать. Снова появился дракон и пригрозил сокрушить деревню массивным валуном. Жители деревни убежали, а дракон рухнул на землю и испустил последний вздох именно в том месте, где сегодня стоит Главный Зал Пусок-са. На западе находится кусок скалы, который, как говорят, является небольшой частью того, что бросил дракон, что дало Пусок-са его название «Храм Плавающего Камня». Уйсан предотвратил еще одно китайское вторжение, проведя несколько лет спустя специальную церемонию. ^[3]

Философия Хваом

Философия Хваом Уйсана считается философским источником корейского буддизма. Основная заповедь: «Один есть все, все есть одно. Один идентичен всем. Все тождественно одному», или зависимое происхождение дхармадхатху (мира Закона), опираясь на Срединный путь. Срединный Путь — это учение о том, что все вещи не имеют Самоприроды; каждый состоит из элементов всего остального. Поскольку каждый включает в себя все в каждом, между ними нет барьеров. Теория зависимого происхождения утверждает, что неизменное не существует и ничто не имеет независимой природы. Все индивидуумы существуют и происходят друг от друга.

В соответствии с концепцией Хвэом о «откровении состояния будды», все явления представляют Пробужденного. Все одинаковы и равны по ценности, потому что существование каждого зависит от существования всех остальных. Поскольку все явления представляют Пробужденного, все подразумевает более глубокий смысл. Каждое явление символизирует равенство и гармонию всех составляющих. Уисанг использовал эту философию для примирения крайностей, разрешения конфликтов и трудностей мирской жизни и установления религиозной гармонии. ^[4]

Секта Хва Ом (хуа йен на китайском, кэгон на японском и аватамсака на санскрите) была основана в Китае как независимая школа буддизма китайским священником Фа Шунем (557-640). Его окончательную систематизацию сделал Фазан (法藏Fa Tsang, 643-712), сокурсник Уйсана. ^[5]

Письма

Письма Уйсанга были Диаграмма Дхармадхату Единой Колесницы Хваом, Аннотация Гандхавиха-сутры (Ipbeop gyepum chogi), Созерцание десяти неизмеримых откровений (Hwaeom sipmun ganbeop gwan), Объяснение Сукаватива сутра (Amitha gyeong uigi), Мольба к буддам и бодхисаттвам (Jeban cheongmun), Письменные обеты посвятить монастырь Пэкхва (Baekhwa doryang Barwonmun), Письменное заявление об обете Единой колеснице Хваома (Hwaeom ilsung Barwonmun) и Поклонение Учителей (Тусарье) . Среди них Диаграмма Дхармадхату Единой Колесницы Хваома была самым ясным объяснением философии Хваэма. Он постоянно изучался его учениками и был составлен как Основные записи диаграмм Дхармадхату (Beopgye dogi chongsurok) в период Корё. Помимо автокомментария Исанга к этому стихотворению, его единственной другой сохранившейся работой является короткий Paekhwa toryang parwŏn mun (Клятва, данная на месте просветления Белого Лотоса) 9.0133 .

Схема Дхармадхату Единой Колесницы Хваома (Hwaŏm ilsŭng pŏpkyedo ), написанная в 668 году, когда он еще был членом конгрегации Чжияна, представляет собой короткое стихотворение из 210 логографов, всего 30 строф. Поэма аранжирована в волнообразной форме «диаграмма морских тюленей» ( Sāgaramudrā Maṇḍala ), которая символизирует учение хваом о «шести признаках» ( yuksang ): универсальность и особенность, идентичность и различие, а также интеграция и распад. Вся структура диаграммы представляет признаки универсальности, тождества и интеграции, а ее кривые обозначают признаки особенности, различия и распада. Схема сплетена в одну непрерывную линию, чтобы показать, что все явления взаимосвязаны и едины в природе дхармы; тот факт, что эта линия заканчивается в том же месте, где она началась, иллюстрирует кардинальную доктрину взаимопроникновения хваомов. Диаграмма разделена на четыре равных блока, что указывает на то, что природа дхармы совершенствуется посредством таких благотворных практик, как четыре средства обращения: даяние, добрые слова, помощь и сотрудничество. Наконец, 54 угла, найденные вдоль извилистых линий стиха, указывают на 54 учителей, которых посетил паломник Судхана в своих поисках знаний, как рассказано в главе Гандавьюха А 9.0132 ватамсака сутра . Следовательно, диаграмма служит всеобъемлющим резюме всех учений, содержащихся в редакции Аватамсака-сутры, состоящей из шестидесяти глав. ^[6]

См. также

• Список тем, связанных с Кореей
• Буддизм в Корее
• История Кореи

Примечания

1. ↑ Сэ Хян Чунг, Священники Силла Уйсан и Вонхё, Медиацентр Хюндэ Балкё. Проверено 17 сентября 2007 г.
2. ↑ Мастера буддизма. Проверено 17 сентября 2007 г.
3. ↑ Что такое корейский буддизм, Буддхапия. Проверено 17 сентября 2007 г.
4. ↑ Мастера буддизма. Проверено 17 сентября 2007 г.
5. ↑ Саэ Хян Чунг. Там же. Проверено 17 сентября 2007 г.
6. ↑ Encyclopedia of Religion© на ŬIsang. Проверено 17 сентября 2007 г.

Ссылки

Ссылки ISBN поддерживают NWE за счет реферальных сборов

• Bowker, John Westerdale. 2002. Кембриджская иллюстрированная история религий. Кембриджская иллюстрированная история. Кембридж, Великобритания: Издательство Кембриджского университета. ISBN 052181037X ISBN 9780521810371
• Форте, Антонино. 2000. Жемчужина в сети Индры: письмо, отправленное Фазаном из Китая Исангу в Корее . Киото: Итальянская школа восточноазиатских исследований. ISBN 4

  3167 ISBN 9784

  3163

• Грейсон, Джеймс Хантли. 1985. Ранний буддизм и христианство в Корее: исследование внедрения религии. Исследования по истории религий, 47. Leiden: E.J. Брилл. ISBN

  74821 ISBN 978

  74828

• Ланкастер, Льюис Р. и Чай-Шин Ю. 1991. Ассимиляция буддизма в Корее: религиозная зрелость и инновации в династии Силла. Исследования корейских религий и культуры , т. 4. Беркли, Калифорния: Asian Humanities Press. ISBN 0895818787 ISBN 9780895818782 ISBN 0895818892 ISBN 9780895818898
• Макбрайд, Ричард Д. 2008. Приручение Дхармы: буддийские культы и синтез хваом в Корее Силла. Гонолулу: Издательство Гавайского университета. ISBN 9780824830878 ISBN 0824830873

Авторы

Энциклопедия Нового Света авторы и редакторы переписали и дополнили статью из Википедии
в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с надлежащим указанием авторства. Кредит должен соответствовать условиям этой лицензии, которая может ссылаться как на Энциклопедия Нового Света участников и самоотверженных добровольных участников Фонда Викимедиа.
