Как работает сеть трехфазного тока с изолированной нейтралью

Электронные сети могут работать с заземленной либо изолированной нейтралью трансформаторов и генераторов. Сети 6, 10 и 35 кВ работают с изолированной нейтралью трансформаторов. Сети 660, 380 и 220 В могут работать как с изолированной, так и с заземленной нейтралью. Более всераспространены четырехпроводные сети 380/220, которые в согласовании с требованиями правил устройства электроустановок (ПУЭ) обязаны иметь заземленную нейтраль.

Разглядим сети с изолированной нейтралью. На рисунке 1,а изображена схема таковой сети трехфазного тока. Обмотка изображена соединенной в звезду, но все произнесенное ниже относится также и к случаю соединения вторичной обмотки в треугольник.

Рис. 1. Схема сети трехфазного тока с изолированной нейтралью (а). Замыкание на землю в сети с изолированной нейтралью (б).

Вроде бы хороша ни была в целом изоляция токоведущих частей сети от земли, все таки проводники сети имеют всегда связь с землей. Связь эта двойственного рода.

1. Изоляция токоведущих частей имеет определенное сопротивление (либо проводимость) по отношению к земле, обычно выражаемое в мегомах. Это значит, что через изоляцию проводников и землю проходит ток не которой величины. При неплохой изоляции этот ток очень мал.

Допустим, к примеру, что меж проводником одной фазы сети и землей напряжение равно 220 В, а измеренное мегомметром сопротивление изоляции этого провода равно 0,5 МОм. Это означает, что ток на землю 220 этой фазы равен 220 / (0,5 х 1000000) = 0,00044 А либо 0,44 мА. Этот ток именуется током утечки.

Условно для наглядности на схеме сопротивления изоляции 3-х фаз r1, r2, r3 изображаются в виде сопротивлений, присоединенных каждое к одной точке провода. По сути токи утечки в исправной сети распределяются умеренно по всей длине проводов, в каждом участке сети они замыкаются через землю и их сумма (геометрическая, т. е. с учетом сдвига фаз) равна нулю.

2. Связь второго рода появляется емкостью про водников сети по отношению к земле. Как это осознавать?

Каждый проводник сети и землю можно представить для себя как две обкладки протяженного конденсатора. В воздушных линиях проводник и земля — это вроде бы обкладки конденсатора, а воздух меж ними — диэлектрик. В кабельных линиях обкладками конденсатора являются жила кабеля и железная оболочка, соединенная с землей, а диэлектриком — изоляция.

При переменном напряжении изменение зарядов конденсаторов вызывает появление и прохождение через конденсаторы переменных токов. Эти так именуемые емкостные токи в исправной сети умеренно распределены по длине проводов и в каждом отдельно взятом участке также замыкаются через землю. На рис. 1,а сопротивления емкостей 3-х фаз на землю х1, х2, х3 условно показаны присоединенными каждое к одной точке сети. Чем больше длина сети, тем огромную величину имеют токи утечки и емкостные токи.

Поглядим, что все-таки произойдет в изображенной на рисунке 1,а сети, если в одной из фаз (к примеру, А) произойдет замыкание на землю, т. е. провод этой фазы будет соединен с землей через относительно маленькое сопротивление. Таковой случай изображен на рисунке 1,б. Так как сопротивление меж проводом фазы А и землей не достаточно, сопротивления утечки и емкости на землю этой фазы шунтируются сопротивлением замыкания на землю. Сейчас под воздействием линейного напряжения сети UB через место замыкания и землю будут проходить токи утечки и емкостные токи 2-ух исправных фаз. Пути прохождения тока показаны стрелками на рисунке.

Замыкание, показанное на рисунке 1,б, именуется однофазовым замыканием на землю, а возникающий при всем этом аварийный ток — током однофазового замыкания.

Представим для себя сейчас, что однофазовое замыкание вследствие повреждения изоляции вышло не конкретно на землю, а на корпус какого-либо электроприемника — электродвигателя, электронного аппарата, или на железную конструкцию, по которой проложены электронные провода (рис. 2). Такое замыкание именуется замыканием на корпус. Если при всем этом корпус электроприемника либо конструкция не имеют связи с землей, тогда они получают потенциал фазы сети либо близкий к нему.

Рис. 2. Замыкание на корпус в сети с изолированной нейтралью

Прикосновение к корпусу равносильно прикосновению к фазе. Через человеческое тело, его обувь, пол, землю, сопротивления утечки и емкостные сопротивления исправных фаз появляется замкнутая цепь (для простоты на рис. 2 емкостные сопротивления не показаны).

Ток в этой цепи замыкания находится в зависимости от ее сопротивления и может нанести человеку тяжелое поражение либо оказаться для него смертельным.

Рис. 3. Прикосновение человека к проводнику в сети с изолированной нейтралью при наличии в сети замыкания на землю

Из произнесенного следует, что для прохождения тока через землю нужно наличие замкнутой цепи (время от времени представляют для себя, что ток «уходит в землю» — это ошибочно). В сетях с изолированной нейтралью напряжением до 1000 В токи утечки и емкостные токи обычно невелики. Они зависят от состояния изоляции и длины сети. Даже в разветвленной сети они находятся в границах нескольких ампер и ниже. Потому эти токи, обычно, недостаточны для расплавления плавких вставок либо отключения автоматических выключателей.

При напряжениях выше 1000 В основное значение имеют емкостные токи, они способны достигать нескольких 10-ов ампер (если не предусмотрена их компенсация). Но в этих сетях отключение покоробленных участков при однофазовых замыканиях обычно не применяется, чтоб не создавать перерывов в электроснабжении.

Таким макаром, в сети с изолированной нейтралью при наличии однофазового замыкания (о чем говорят приборы контроля изоляции) продолжают работать электроприемники. Это может быть, потому что при однофазовых замыканиях линейное (междуфазное) напряжение не меняется и все электроприемники получают энергию бесперебойно. Но при всяком однофазовом замыкании в сети с изолированной нейтралью напряжения неповрежденных фаз по отношению к земле растут до линейных, а это содействует появлению второго замыкания на землю в другой фазе. Образовавшееся двойное замыкание на землю делает суровую опасность для людей. Как следует, неважно какая сеть с наличием в ней однофазового замыкания должна рассматриваться как находящаяся в аварийном состоянии, потому что общие условия безопасности при таком состоянии сети резко ухудшаются.

Так, наличие «земли» наращивает опасность поражения электронным током при прикосновении к частям, находящимся под напряжением. Это видно, к примеру, из рисунка 3, где показано прохождение тока поражения при случайном прикосновении к токоведущему проводу фазы А и неустраненной «земле» в фазе С. Человек при всем этом оказывается под воздействием линейного напряжения сети. Потому однофазовые замыкания на землю либо на корпус должны устраняться в кратчайший срок.

Системы заземления TN-S, TN-C, TNC-S, TT, IT

При проектировании, монтаже и эксплуатации электроустановок, промышленного и бытового электрооборудования, а также электрических сетей освещения, одним из основополагающих факторов обеспечения их функциональности и электробезопасности является точно спроектированное и правильно выполненное заземление. Основные требования к системам заземления содержатся в пункте 1.7 Правил устройства электроустановок (ПУЭ). В зависимости от того, каким образом, и с каким заземляющими конструкциями, устройствами или предметами соединены соответствующие провода, приборы, корпуса устройств, оборудование или определенные точки сети, различают естественное и искусственное заземление.

Естественными заземлителями являются любые металлические предметы, постоянно находящиеся в земле: сваи, трубы, арматура и другие токопроводящие изделия. Однако, ввиду того, что электрическое сопротивление растеканию в земле электротока и электрических зарядов от таких предметов плохо поддается контролю и прогнозированию, использовать естественное заземление при эксплуатации электрооборудования запрещается. В нормативной документации предусмотрено использование только искусственного заземления, при котором все подключения производятся к специально созданным для этого заземляющим устройствам.

Основным нормируемым показателем, характеризующим, насколько качественно выполнено заземление, является его сопротивление. Здесь контролируется противодействие растеканию тока, поступающего в землю через данное устройство — заземлитель. Величина сопротивления заземления зависит от типа и состояния грунта, а также особенностей конструкции и материалов, из которых изготовлено заземляющее устройство. Определяющим фактором, влияющих на величину сопротивления заземлителя, является площадь непосредственного контакта с землей составляющих его пластин, штырей, труб и других электродов.

Виды систем искусственного заземления

Основным документом, регламентирующим использование различных систем заземления в России, является ПУЭ (пункт 1.7), разработанный в соответствии с принципами, классификацией и способами устройства заземляющих систем, утвержденных специальным протоколом Международной электротехнической комиссии (МЭК). Сокращенные названия систем заземления принято обозначать сочетанием первых букв французских слов: «Terre» — земля, «Neuter» — нейтраль, «Isole» — изолировать, а также английских: «combined» и «separated» — комбинированный и раздельный.

T — заземление.

N — подключение к нейтрали.

I — изолирование.

C — объединение функций, соединение функционального и защитного нулевых проводов.

S — раздельное использование во всей сети функционального и защитного нулевых проводов.

В приведенных ниже названиях систем искусственного заземления по первой букве можно судить о способе заземления источника электрической энергии (генератора или трансформатора), по второй – потребителя. Принято различать TN, TT и IT системы заземления. Первая из которых, в свою очередь, используется в трех различных вариантах: TN-C, TN-S, TN-C-S. Для понимания различий и способов устройства перечисленных систем заземления следует рассмотреть каждую из них более детально.

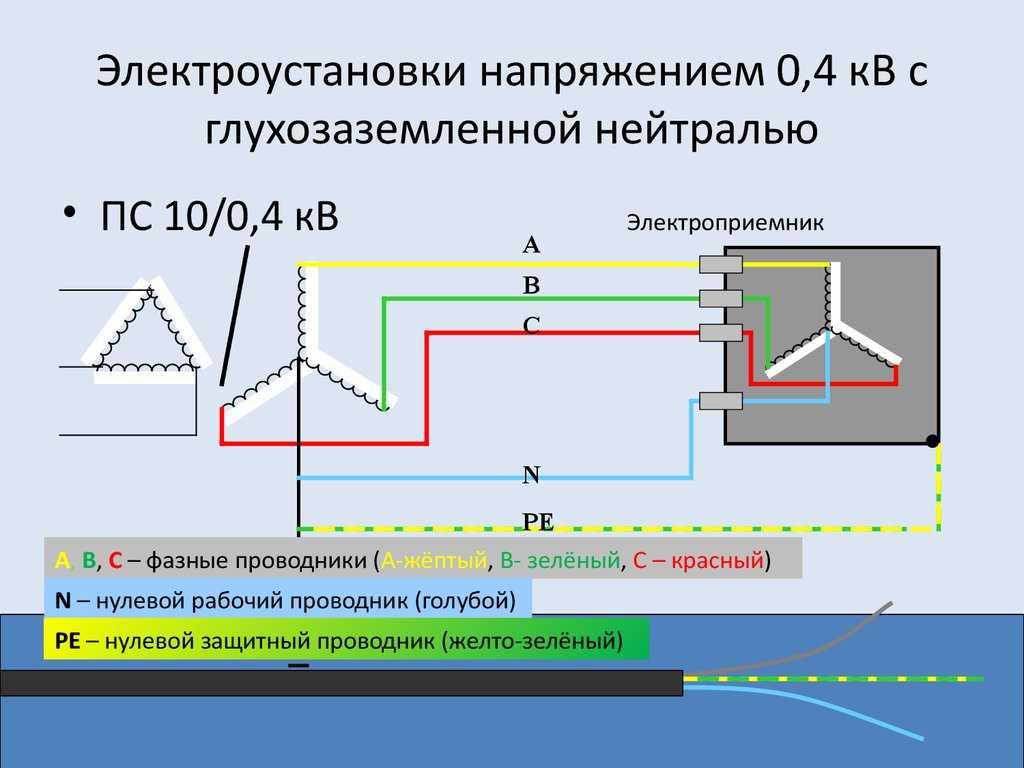

1. Системы с глухозаземлённой нейтралью (системы заземления TN)

Это обозначение систем, в которых для подключения нулевых функциональных и защитных проводников используется общая глухозаземленная нейтраль генератора или понижающего трансформатора. При этом все корпусные электропроводящие детали и экраны потребителей следует подключить к общему нулевому проводнику, соединенному с данной нейтралью. В соответствии с ГОСТ Р50571.2-94 нулевые проводники различного типа также обозначают латинскими буквами:

N — функциональный «ноль»;

PE — защитный «ноль»;

PEN — совмещение функционального и защитного нулевых проводников.

Построенная с использованием глухозаземленной нейтрали, система заземления TN характеризуется подключением функционального «ноля» — проводника N (нейтрали) к контуру заземления, оборудованному рядом с трансформаторной подстанцией. Очевидно, что в данной системе заземление нейтрали посредством специального компенсаторного устройства — дугогасящего реактора не используется. На практике применяются три подвида системы TN: TN-C, TN-S, TN-C-S, которые отличаются друг от друга различными способами подключения нулевых проводников «N» и «PE».

Система заземления TN-C

Как следует из буквенного обозначения, для системы TN-C характерно объединение функционального и защитного нулевых проводников. Классической TN-C системой является традиционная четырехпроводная схема электроснабжения с тремя фазными и одним нулевым проводом. Основная шина заземления в данном случае – глухозаземленная нейтраль, с которой дополнительными нулевыми проводами необходимо соединить все открытые детали, корпуса и металлические части приборов, способные проводить электрический ток..

Данная система имеет несколько существенных недостатков, главный из которых – утеря защитных функций в случае обрыва или отгорания нулевого провода. При этом на неизолированных поверхностях корпусов приборов и оборудования появится опасное для жизни напряжение. Так как отдельный защитный заземляющий проводник PE в данной системе не используется, все подключенные розетки земли не имеют. Поэтому используемое электрооборудование приходится занулять – соединять корпусные детали с нулевым проводом. .

Если при таком подключении фазный провод коснется корпуса, из-за короткого замыкания сработает автоматический предохранитель, и опасность поражения электрическим током людей или возгорания искрящего оборудования будет устранена быстрым аварийным отключением. Важным ограничением при вынужденном занулении бытовых приборов, о чем следует знать всем проживающим в помещениях, запитанных по системе TN-C, является запрет использования дополнительных контуров уравнивания потенциалов в ванных комнатах.

В настоящее время данная система заземления сохранилась в домах, относящихся к старому жилому фонду, а также применяется в сетях уличного освещения, где степень риска минимальна.

Система TN-S

Более прогрессивная и безопасная по сравнению с TN-C система с разделенными рабочим и защитным нолями TN-S была разработана и внедрена в 30-е годы прошлого века. При высоком уровне электробезопасности людей и оборудования это решение имеет один, но достаточно очень существенный недостаток — высокую стоимость. Так как разделение рабочего (N) и защитного (PE) ноля реализовано сразу на подстанции, подача трехфазного напряжения производится по пяти проводам, однофазного — по трем. Для подключения обоих нулевых проводников на стороне источника используется глухозаземленная нейтраль генератора или трансформатора.

В ГОСТ Р50571 и обновленной редакции ПУЭ содержится предписание об устройстве на всем ответственных объектах, а также строящихся и капитально ремонтируемых зданиях энергоснабжения на основе системы TN-S, обеспечивающей высокий уровень электробезопасности. К сожалению, широкому распространению и внедрению системы TN-S препятствует высокий уровень затрат и ориентированность российской энергетики на четырехпроводные схемы трехфазного электроснабжения.

Система TN-C-S

С целью удешевления оптимальной по безопасности, но финансово емкой системы TN-S с разделенными нулевыми проводниками N и PE, было создано решение, позволяющее использовать ее преимущества с меньшим бюджетом, незначительно превышающим расходы на энергоснабжение по системе TN-C. Суть данного способа подключения состоит в том, что с подстанции осуществляется подача электричества с использованием комбинированного нуля «PEN», подключенного к глухозаземленной нейтрали. Который при входе в здание разветвляется на «PE» — ноль защитный, и еще один проводник, исполняющий на стороне потребителя функцию рабочего ноля «N».

Данная система имеет существенный недостаток — в случае повреждения или отгорания провода PEN на участке подстанция — здание, на проводнике PE, а, следовательно, и всех связанных с ним корпусных деталях электроприборов, появится опасное напряжение. Поэтому при использовании системы TN-C-S, которая достаточно распространена, нормативные документы требуют обеспечения специальных мер защиты проводника PEN от повреждения.

Система заземления TT

При подаче электроэнергии по традиционной для сельской и загородной местности воздушной линии, в случае использования здесь небезопасной системы TN-C-S трудно обеспечить надлежащую защиту проводника комбинированной земли PEN. Здесь все чаще используется система TT, которая предполагает «глухое» заземление нейтрали источника, и передачу трехфазного напряжения по четырем проводам. Четвертый является функциональным нолем «N». На стороне потребителя выполняется местный, как правило, модульно-штыревой заземлитель, к которому подключаются все проводники защитной земли PE, связанные с корпусными деталями.

Совсем недавно разрешенная к использованию на территории РФ, данная система быстро распространилась в российской глубинке для энергоснабжения частных домовладений. В городской местности TT часто используется при электрификации точек временной торговли и оказания услуг. При таком способе устройства заземления обязательным условием является наличие приборов защитного отключения, а также осуществление технических мер грозозащиты.

2. Системы с изолированной нейтралью

Во всех описанных выше системах нейтраль связана с землей, что делает их достаточно надежными, но не лишенными ряда существенных недостатков. Намного более совершенными и безопасными являются системы, в которых используется абсолютно не связанная с землей изолированная нейтраль, либо заземленная при помощи специальных приборов и устройств с большим сопротивлением. Например, как в системе IT. Такие способы подключения часто используются в медицинских учреждениях для электропитания оборудования жизнеобеспечения, на предприятиях нефтепереработки и энергетики, научных лабораториях с особо чувствительными приборами, и других ответственных объектах.

Система IT

Классическая система, основным признаком которой является изолированная нейтраль источника – «I», а также наличие на стороне потребителя контура защитного заземления – «Т». Напряжение от источника к потребителю передается по минимально возможному количеству проводов, а все токопроводящие детали корпусов оборудования потребителя должны быть надежно подключены к заземлителю. Нулевой функциональный проводник N на участке источник – потребитель в архитектуре системы IT отсутствует.

Надежное заземление — гарантия безопасности

Все существующие системы устройства заземления предназначены для обеспечения надежного и безопасного функционирования электрических приборов и оборудования, подключенных на стороне потребителя, а также исключения случаев поражения электрическим током людей, использующих это оборудование. При проектировании и устройстве систем энергоснабжения, необъемлемыми элементами которых является как функциональное, так и защитное заземление, должна быть уменьшена до минимума возможность появления на токопроводящих корпусах бытовых приборов и промышленного оборудования напряжения, опасного для жизни и здоровья людей.

Система заземления должна либо снять опасный потенциал с поверхности предмета, либо обеспечить срабатывание соответствующих защитных устройств с минимальным запаздыванием. В каждом таком случае ценой технического совершенства, или наоборот, недостаточного совершенства используемой системы заземления, может быть самое ценное — жизнь человека.
